全面开发！可同时支持“倾斜模型”以及“地形”的填挖方（土方）分析工具

大家好，我是日拱一卒的攻城师不浪，致力于前沿科技探索，摸索小而美工作室，这是2025年输出的第59/100篇原创文章。

效果预览

www.bilibili.com/video/BV1bg...

前言

在工程建设领域，土方量的精确计算一直是个技术活。传统的测量方式不仅耗时费力，而且精度难以保证。这时候，就体现出数字化能力的重要性了！

今天，我们用Cesium来构建一个专业级的填挖方分析工具，让复杂的土方计算变得简单、直观又精确。

为什么选择数字化土方分析？

想象一下，你在施工现场需要计算一片不规则区域的土方量。传统方法需要大量的实地测量点，然后用复杂的数学公式进行计算。

而我们的数字化方案，只需要在三维场景中圈定区域，系统就能自动完成复杂的计算工作。

这套系统主要解决三个核心问题：

交互性：用户可以直接在三维场景中绘制分析区域
精确性：基于高精度地形数据进行体积计算
可视化：直观展示填方、挖方的分布情况

技术原理：把复杂问题简单化

多边形细分：化整为零

首先，我们来看看系统是如何处理用户绘制的不规则多边形的。在 ExcavationAndFillAnalysis 类中，有这样一段关键代码：

javascript 复制代码

createPolygonGeo(points) {
    let granularity = Math.PI / Math.pow(2, 11);
    granularity = granularity / this.precision;
    let polygonGeometry = new Cesium.PolygonGeometry.fromPositions({
        positions: points,
        vertexFormat: Cesium.PerInstanceColorAppearance.FLAT_VERTEX_FORMAT,
        granularity: granularity,
    });
    this.geom = Cesium.PolygonGeometry.createGeometry(polygonGeometry);
}

这里的 granularity 参数很有意思，它控制着多边形的细分程度。Math.PI / Math.pow(2, 11) 计算出约等于0.00153的弧度值，这个值除以精度参数后，决定了多边形会被分解成多少个小三角形。

精度越高，三角形越多，计算越精确，但性能开销也越大。

海伦公式：古老数学在现代工程中的应用

对于每个小三角形，我们需要计算它的面积。这里用到了著名的海伦公式：

javascript 复制代码

computeArea4Triangle(pos1, pos2, pos3) {
    let a = Cesium.Cartesian3.distance(pos1, pos2);
    let b = Cesium.Cartesian3.distance(pos2, pos3);
    let c = Cesium.Cartesian3.distance(pos3, pos1);
    let S = (a + b + c) / 2;
    return Math.sqrt(S * (S - a) * (S - b) * (S - c));
}

海伦公式的美妙之处在于，只需要知道三角形的三边长度，就能算出面积。

在我们的场景中，pos1、pos2、pos3 是投影到水平面的三个顶点，通过 Cesium.Cartesian3.distance 计算出边长，然后套用公式即可。

填挖方判断依据：基准面

最核心的逻辑在于如何判断某个区域是需要填方还是挖方：

javascript 复制代码

const averageHeight = (returnPosition.pos0.height + returnPosition.pos1.height + returnPosition.pos2.height) / 3;

if (averageHeight < this.height) {
    // 需要填方的部分
    fillArea += area;
    fillVolume = fillVolume + area * (this.height - averageHeight);
} else {
    // 需要挖方的部分
    cutArea += area;
    cutVolume = cutVolume + area * (averageHeight - this.height);
}

一个简单而有效的思路：

计算三角形三个顶点的平均高度
与设定的基准面高度 this.height 比较
低于基准面的需要填方，高于基准面的需要挖方
体积 = 面积 × 高度差

交互式绘制：让用户体验更友好

DrawPolygon 类负责处理用户的交互操作：

javascript 复制代码

start(callback) {
    this.handler = new Cesium.ScreenSpaceEventHandler(this.viewer.scene.canvas);
    this.handler.setInputAction((event) => {
        let earthPosition = this.viewer.scene.pickPosition(event.position);
        // 处理左键点击，添加顶点
        this.activeShapePoints.push(earthPosition);
        this.createPoint(earthPosition);
    }, Cesium.ScreenSpaceEventType.LEFT_CLICK);

    this.handler.setInputAction((event) => {
        // 处理鼠标移动，实时更新多边形
        let newPosition = this.viewer.scene.pickPosition(event.endPosition);
        this.floatingPoint.position.setValue(newPosition);
    }, Cesium.ScreenSpaceEventType.MOUSE_MOVE);
}

让用户可以：

左键点击：添加多边形顶点
鼠标移动：实时预览多边形形状
右键点击：完成绘制并开始分析
Ctrl+Z：撤销上一个点

地形高度采样：精度的保障

在 returnPosition 方法中，有一个关键的高度获取逻辑：

javascript 复制代码

let height = this.viewer.scene.sampleHeightSupported
    ? this.viewer.scene.sampleHeight(cartographic)
    : this.viewer.scene.globe.getHeight(cartographic);

这里做了一个兼容性处理：

优先使用 sampleHeight，它能提供更精确的高度信息
如果不支持，则使用 getHeight 作为备选方案

这种设计确保了在不同的 Cesium 版本和配置下，都能获取到可靠的地形高度数据。

可视化展示：让数据说话

计算出结果，要直观地展示出来：

javascript 复制代码

// 计算三个点的平均高度
const averageHeight = (pos0.height + pos1.height + pos2.height) / 3;
// 根据平均高度判断是挖方（红色）还是填方（绿色）
const materialColor = averageHeight < this.height ? Cesium.Color.GREEN : Cesium.Color.RED;

let polygon = this.viewer.entities.add({
    polygon: {
        hierarchy: [pos0.topheightPos, pos1.topheightPos, pos2.topheightPos],
        perPositionHeight: true,
        material: materialColor,

        extrudedHeight: this.height,
    },
});
this.entitypolygon.push(polygon);

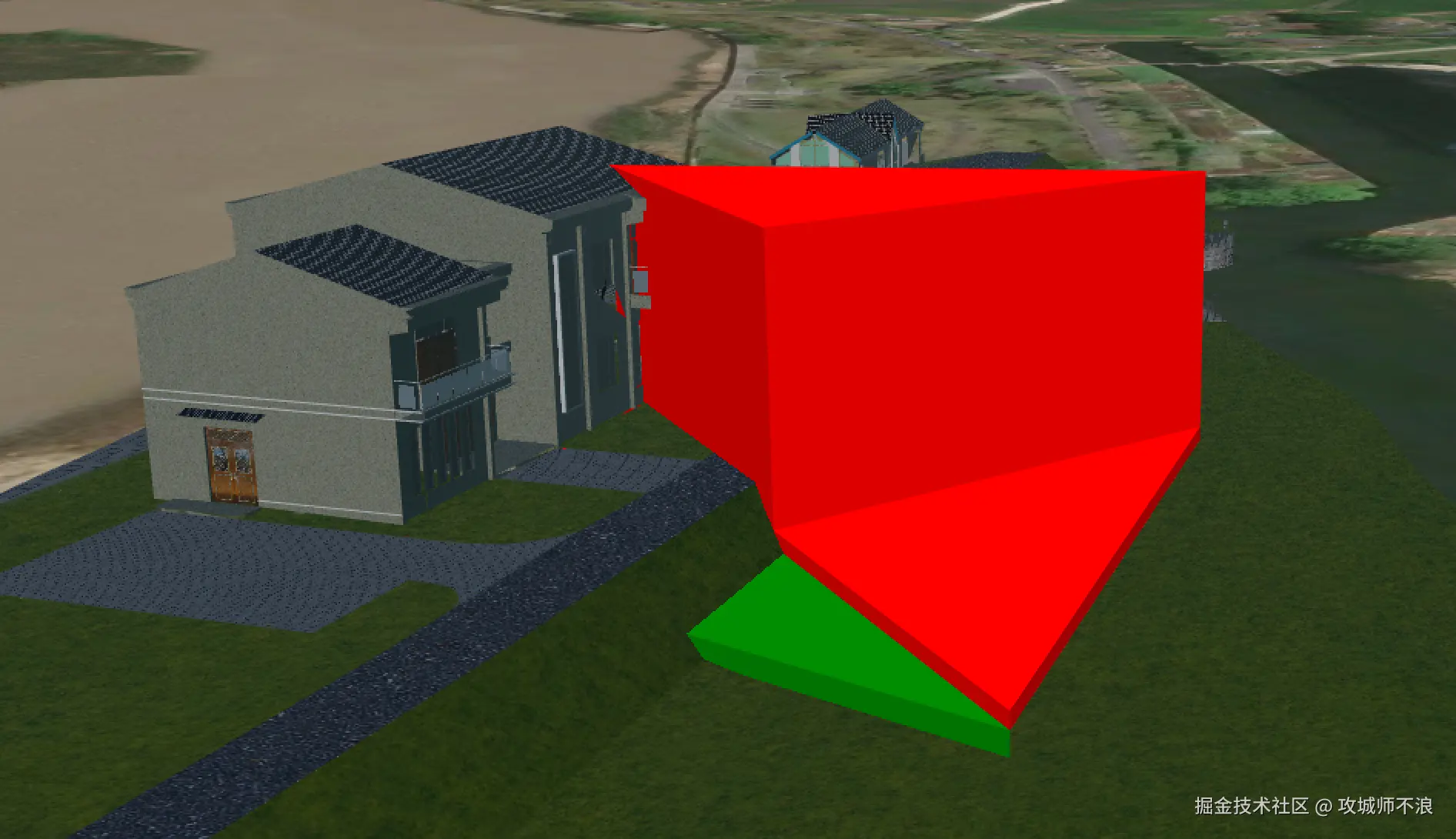

根据三角形的三个点计算他们的平均高度，然后跟基准面高度进行对比，小于基准面的（填方）用绿色，大于基准面（挖方）的用红色表示。

性能优化的考量

我们在工具中添加了对不同精度的支持：

javascript 复制代码

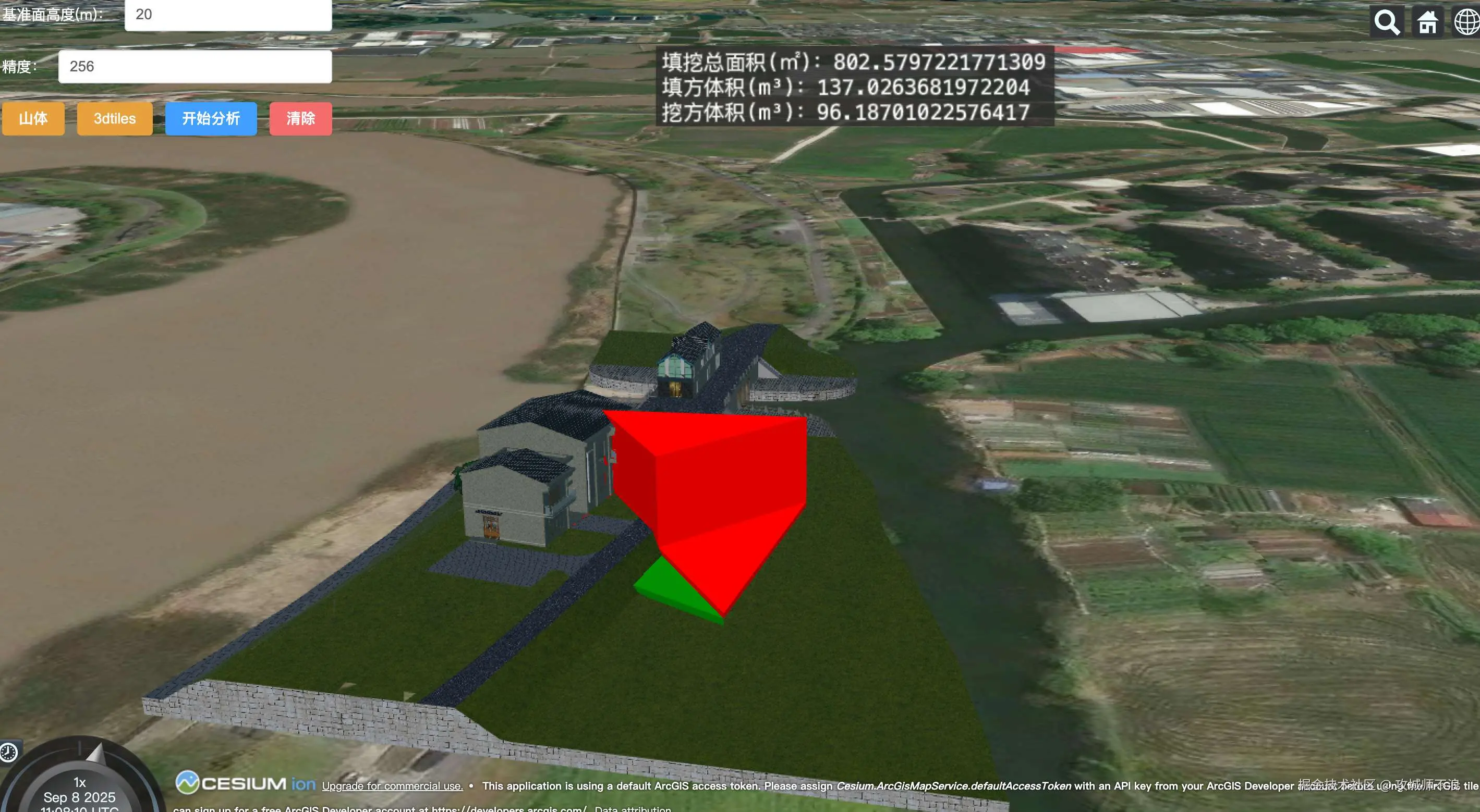

const fly3DTiles = async () => {
    precision.value = 256  // 3D模型场景使用较高精度
};

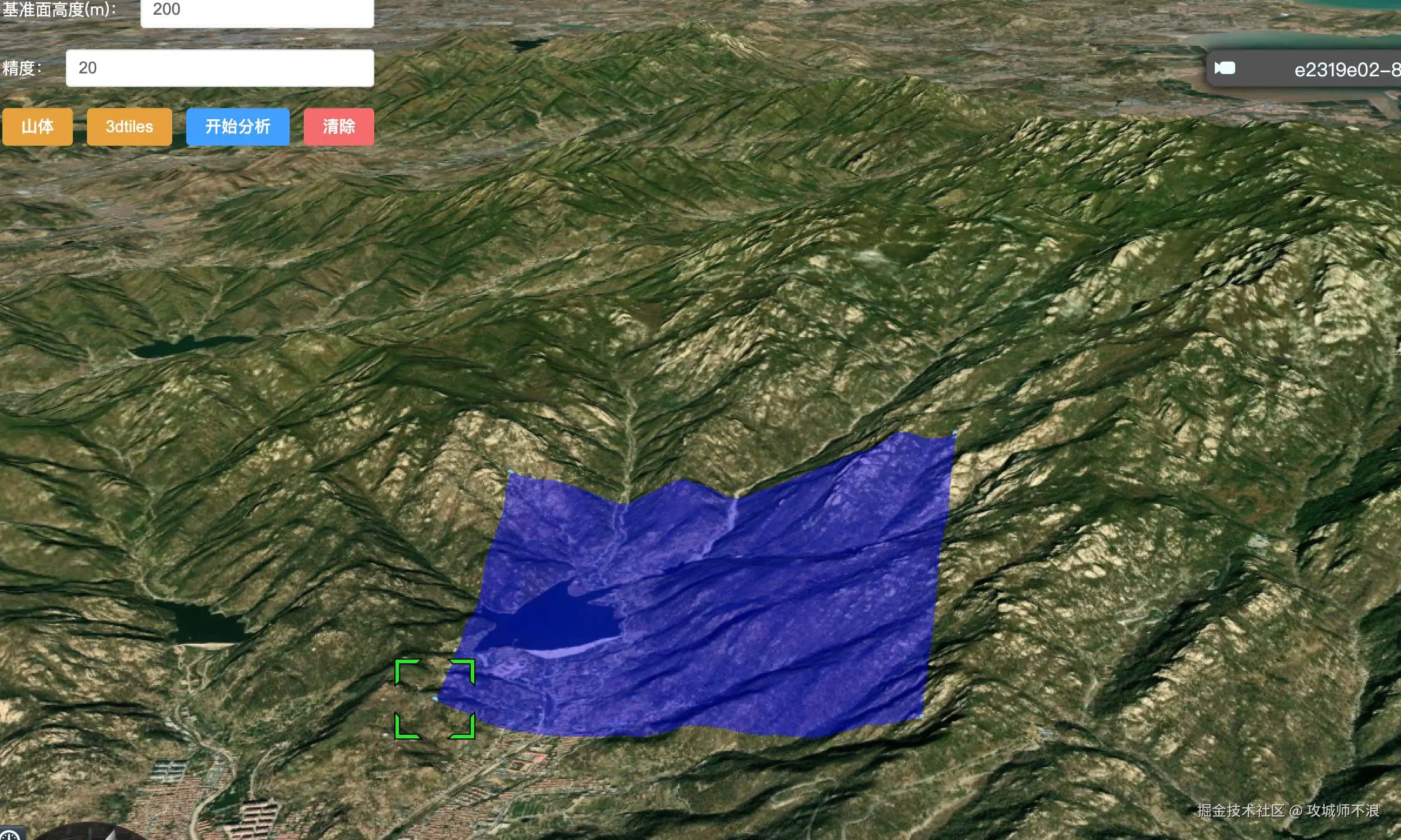

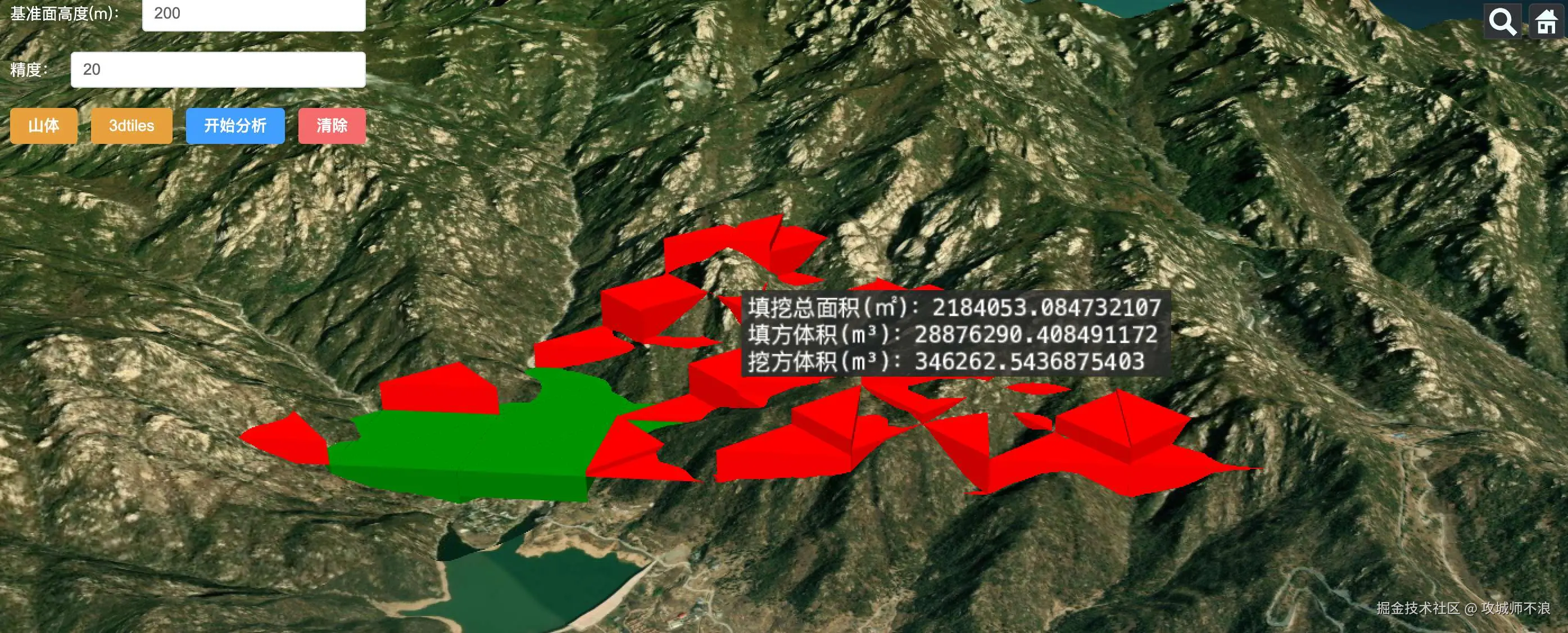

const flyMountain = () => {
    precision.value = 20   // 山体地形使用较低精度
};

这是一个很实用的优化策略：

3D建筑模型：细节丰富，需要高精度分析
自然地形：相对平缓，可以适当降低精度以提升性能

实际应用场景

这套系统特别适合以下场景：

建筑工地：计算基础开挖和回填土方量
道路建设：分析路基的填挖方分布
景观设计：规划地形改造的工程量
矿山开采：估算开采和复垦的土方需求

最后

通过 Cesium 强大的三维能力，我们将复杂的土方分析变成了一个直观、精确、易用的数字化工具。

该系统目前可同时支持倾斜摄影以及山地地形的填挖方测量！
