从20GB无人机影像到Cesium三维地图：小白也能学会的GDAL全流程教程
适用人群 ：刚接触GIS、QGIS、GDAL的小白用户
目标成果 ：将本地大尺寸无人机正射影像（.tif）转换为Web地图瓦片，并在 CesiumJS 中流畅加载
所需工具：已安装 QGIS（自带 OSGeo4W 和 GDAL）
📦 背景说明
你有一张由无人机生成的高精度正射影像（比如 1-3正射.tif），大小可能高达 10~20GB ，坐标系是 CGCS2000（如 EPSG:4538）。你想把它放到网页上，在 CesiumJS 这样的三维地球引擎中查看。
但问题来了：
- Cesium 默认使用 Web 墨卡托（EPSG:3857） 或 WGS84（EPSG:4326）
- 大文件不能直接加载，需要切成小瓦片（类似 Google Maps 的方式）
- 手动操作太复杂？别担心，GDAL 帮你搞定！
🔧 第一步：确认原始数据的坐标系
打开 OSGeo4W Shell（安装QGIS软件，附带会安装好gdal插件，就会有这个玩意，在开始菜单搜索即可，本文所有代码都在这里面输入，），输入：
gdalsrsinfo -o epsg "d:\qp\1-3正射.tif"你会看到类似输出：
EPSG:4538✅ 这表示你的数据使用的是 CGCS2000 / 3度带高斯-克吕格投影（第38带），这是中国常用的测绘坐标系。
💡 小知识：不同地区的 CGCS2000 投影带编号不同（如北京常用 4527，上海用 4531）。务必先确认你的 EPSG 编号！
🔄 第二步：将影像重投影到 Web 墨卡托（EPSG:3857）
Cesium 和大多数在线地图（如 Google Maps、高德、百度）都使用 Web 墨卡托（EPSG:3857），所以我们先把影像转过去。
在 OSGeo4W Shell 中运行：
gdalwarp -s_srs EPSG:4538 -t_srs EPSG:3857 -r bilinear ^
-co TILED=YES -co BIGTIFF=YES -co COMPRESS=LZW ^
"d:\qp\1-3正射.tif" "d:\qp\output_3857.tif"参数详解（小白友好版）：
| 参数 | 作用 |
|---|---|
-s_srs EPSG:4538 |
源坐标系（你的原始数据） |
-t_srs EPSG:3857 |
目标坐标系（Web 墨卡托，Cesium 友好） |
-r bilinear |
重采样方法：双线性插值，图像更平滑（也可选 cubic 更精细） |
-co TILED=YES |
内部分块存储，加快后续读取速度 |
-co BIGTIFF=YES |
支持 >4GB 的大文件（必须加！） |
-co COMPRESS=LZW |
无损压缩，减小文件体积（也可用 ZSTD 更快） |
倒数第二个参数是原始的tif文件的绝对路径，倒数第一个参数是坐标转换之后输出的绝对路径
⏱️ 注意：20GB 文件转换可能需要 几十分钟到几小时，取决于电脑性能。
✅ 第三步：验证转换是否成功
再次检查新文件的坐标系：
gdalsrsinfo -o epsg "d:\qp\output_3857.tif"输出应为：
EPSG:3857✅ 如果看到这个，恭喜！坐标转换成功！
🧩 第四步：切片！生成 Web 地图瓦片
现在要把大图切成成千上万个小图片（瓦片），供网页加载。
运行以下命令：
python "D:\QGIS\apps\Python312\Scripts\gdal2tiles.py" ^
--xyz ^
--zoom=10-22 ^
--resampling=bilinear ^
--processes=8 ^
"d:\qp\output_3857.tif" ^
"d:\qp\tiles"参数详解：
| 参数 | 说明 |
|---|---|
--xyz |
生成标准 XYZ 瓦片（如 z/x/y.png），兼容 Google、Cesium、Leaflet 等 |
--zoom=10-22 |
生成缩放级别 10 到 22 的瓦片 • 10级 ≈ 城市级视图 • 22级 ≈ 建筑细节（根据影像分辨率调整） |
--resampling=bilinear |
切片时的重采样方式，保持清晰度 |
--processes=8 |
使用 8 个 CPU 核心并行处理，大幅提速（根据你的 CPU 修改） |
"d:\qp\output_3857.tif" |
输入文件（已转为 EPSG:3857） |
"d:\qp\tiles" |
输出目录，会自动生成 {z}/{x}/{y}.png 结构 |
倒数第二个参数是需要切片的tif文件绝对路径，倒数第一个参数是切片之后输出的绝对路径
💾 提示：20GB 影像切到 22 级可能产生 数十万甚至上百万个 PNG 文件 ，占用 上百 GB 空间 ！
建议先试
--zoom=15-18测试效果。
🌐 第五步：在 CesiumJS 中加载瓦片

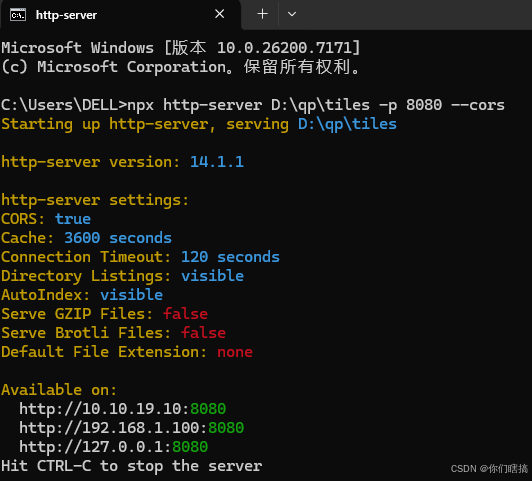

1. 启动本地 Web 服务器
浏览器不能直接通过 file:// 加载瓦片（安全限制），需启动 HTTP 服务。(需要安装http-server)
在任何目录下打开终端，运行：
npx http-server D:\qp\tiles -p 8080 --cors
然后访问：http://localhost:8080/tiles/15/20000/10000.png(对应你切片文件夹里面的路径，这里只是示例)
如果能看到图片，说明服务正常！
2. cesium加载切片
let rect = Cesium.Rectangle.fromDegrees(
...[87.3913, 43.7689, 87.4156, 43.7904]
);
// 使用 TileProvider 的 rectangle 属性锁定范围
viewer.imageryLayers.addImageryProvider(
new Cesium.UrlTemplateImageryProvider({
url: "http://localhost:8080/{z}/{x}/{y}.png",
// minimumLevel: 10,//请求的最小详细级别
// maximumLevel: 22,//请求的最大详细级别(都是根据你的切片数据，有就是有，没有就是没有，不用设置也可以)
// tilingScheme: new Cesium.WebMercatorTilingScheme(),//默认 Web-Mercator 标准 XYZ
rectangle: rect, // 限定瓦片加载范围，否则页面会卡死
})
);

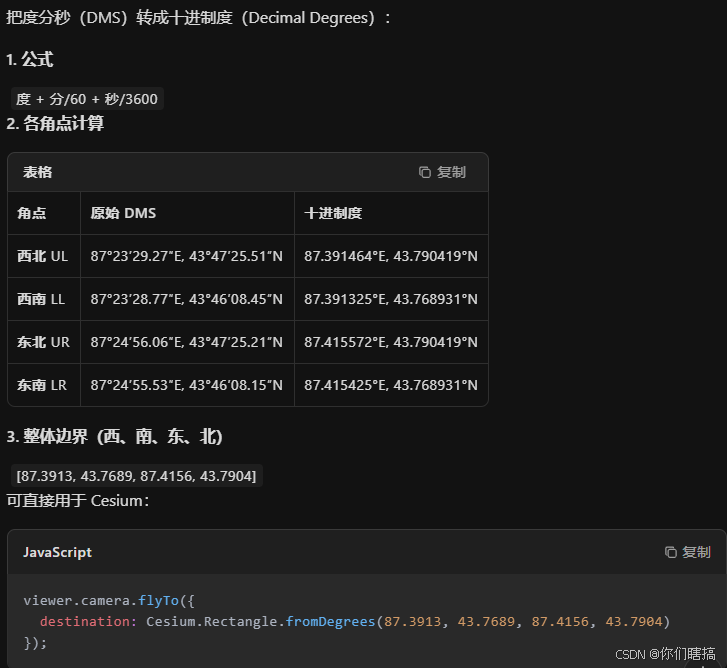

viewer.camera.setView({ destination: rect });这个限定范围的四至边界坐标可以通过命令行查看
直接问AI即可计算完成，得到对应的四至边界坐标
🛠️ 常见问题 & 优化建议
❓ 为什么瓦片显示错位或空白？
- 检查
tilingScheme是否为WebMercatorTilingScheme()（因为你用了 EPSG:3857） - 确保缩放级别在
10-22范围内 - 用浏览器直接打开一个瓦片 URL 测试是否能显示
