Cesium快速入门34:3dTile高级样式设置

这一节,我们把"3D Tiles 样式"再升一级------按"距离中心"做渐变圆 。

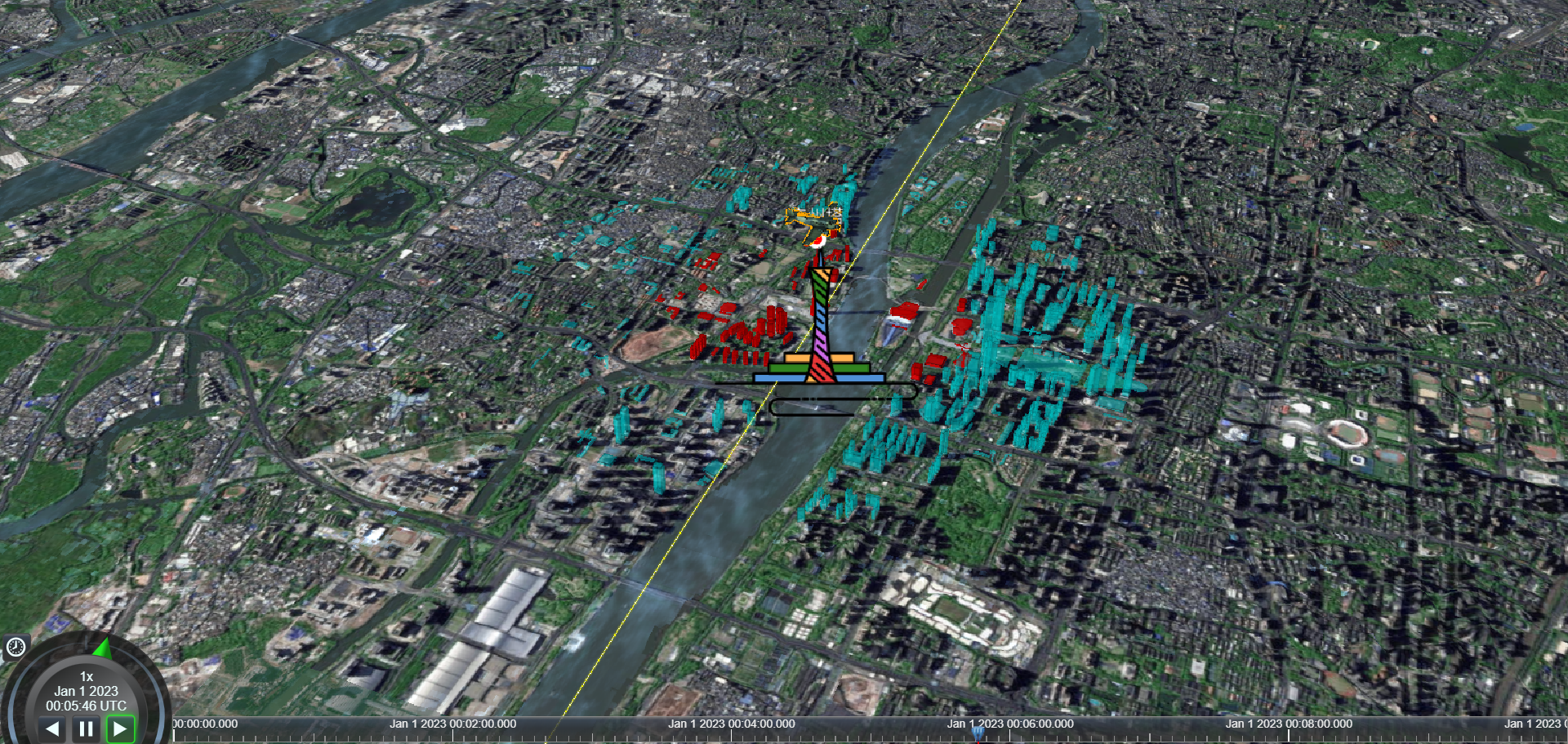

以广州塔为圆心,离得越近颜色越红,越远越淡,甚至直接隐藏,全程只用官方样式语言,不动顶点、不写 GLSL。


一、思路:把"距离"算出来,再当条件用

3D Tiles 样式支持内联表达式,可调用 distance() 直接算经纬度平面距离。

步骤:

  1. 用 defines 先算好距离,存成变量;

  2. show 用距离裁掉外围建筑;

  3. color 用距离做渐变色。


二、定义中心点 & 距离变量

复制代码
const osmtile = Cesium.createOsmBuildings();
const osmBuildings = viewer.scene.primitives.add(osmtile);

/* 广州塔经纬度(vec2 格式) */
const center = [113.31914, 23.109];

osmtile.style = new Cesium.Cesium3DTileStyle({
  defines: {
    distance:
      "distance(vec2(${feature['cesium#longitude']}, ${feature['cesium#latitude']}), vec2(113.31914, 23.109))",
  },
  /* 距离 > 0.02° 的直接隐藏 */
  show: "Number(${distance}) < 0.02",
  /* 距离渐变:越近越红,越远越淡 */
  color: {
    conditions: [
      [
        "${distance} !== undefined && ${distance} !== null && Number(${distance}) < 0.01",
        "rgba(255, 0, 0, 0.9)", // 内圈:鲜红
      ],
      [
        "${distance} !== undefined && ${distance} !== null && Number(${distance}) < 0.02",
        "rgba(0, 255, 255, 0.5)", // 外圈:青半透明
      ],
      ["true", "rgba(255, 255, 255, 0.2)"], // 兜底:淡白
    ],
  },
});
  • distance() 返回的是"弧度"单位,0.01 ≈ 1 km,按需调阈值;

  • 先做 !== undefined && !== null 判断,避免空特征报错;

  • 条件数组从上到下匹配,命中即停,最后一条必须是兜底。


三、点击 InfoBox 报错?给 iframe 开 sandbox

鼠标点建筑时,Cesium 默认用 iframe 内嵌 InfoBox ,如果里层脚本被拦截,就会报 "Sandbox" 错。

解决:事后给 iframe 加权限即可。

复制代码
/* 允许 iframe 里执行脚本、弹窗、表单 */
const iframe = document.getElementsByClassName("cesium-infoBox-iframe")[0];
iframe.setAttribute(
  "sandbox",
  "allow-scripts allow-same-origin allow-popups allow-forms"
);

刷新后再点建筑,信息窗乖乖弹出,再无红色报错。


四、常用"距离"玩法速记

场景 关键表达式 说明
圆环渐变 distance(vec2(lon, lat), vec2(cx, cy)) 平面距离,单位弧度
球形遮挡 acos(dot(normalize(pos), normalize(center))) 立体角,可做"地平线"遮挡
高度分层 ${feature['cesium#estimatedHeight']} 按楼高染色

五、小结 & 预告

  • defines 里先算好距离,后面 show / color 直接复用,避免重复计算。

  • 条件写法 = "先判空 + 再比大小 + true 兜底",顺序别反。

  • 点击报错 = 给 InfoBox iframe 开 sandbox,一句话解决。

下节课,我们让"距离圆"随时间脉冲,再给楼顶加"夜间霓虹",完成真正的"动态雷达圈"城市皮肤!
