kprobe event使用详解(linux内核工程师提效神器)

1. kprobe event的使用场景

kprobe主要用来跟踪内核函数的调用、入参与返回值（还能获得全局变量的值）。与内核里的静态tracepoint

不同，kprobe几乎可以动态跟踪所有的内核函数（除了内联函数、使用NOKPROBE_SYMBOL标记的函数等，可通过cat /sys/kernel/debug/kprobes/blacklist查看）

2. kprobe event的使用前提

编译内核时打开以下选项：

CONFIG_KPROBES

CONFIG_HAVE_KPROBES=y

CONFIG_KPROBE_EVENTS

3. 通过shell添加kprobe event

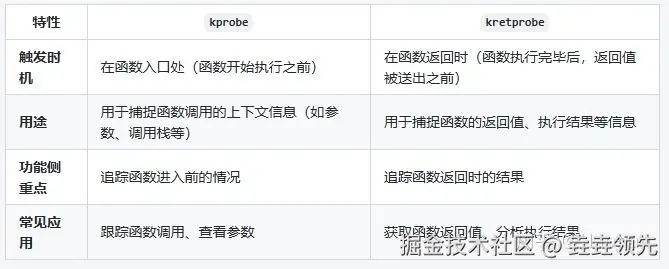

kprobe event有两种类型：kprobe、kretprobe

3.1 脚本框架

ruby 复制代码

# 为了保证脚本执行前环境是干净的，执行以下命令恢复tracing的默认状态
echo 0 > /sys/kernel/debug/tracing/tracing_on
echo 0 > /proc/sys/kernel/ftrace_enabled
echo 0 > /sys/kernel/debug/tracing/events/kprobes/enable
echo '' > /sys/kernel/debug/tracing/set_ftrace_filter

【这里根据需求添加kprobe的probe点，下文详述】

# 启动kprobe
echo 1 > /sys/kernel/debug/tracing/events/kprobes/enable
echo 1 > /proc/sys/kernel/ftrace_enabled
echo 1 > /sys/kernel/debug/tracing/tracing_on

# 查看结果信息
cat /sys/kernel/debug/tracing/trace_pipe

3.2 获得函数入参

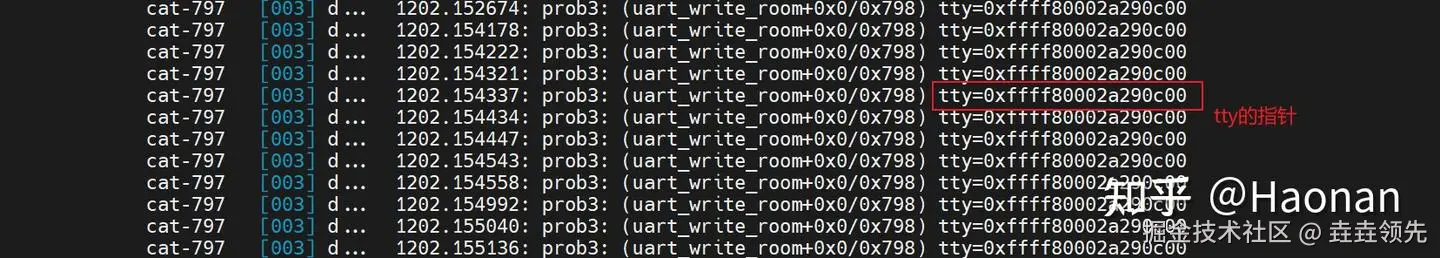

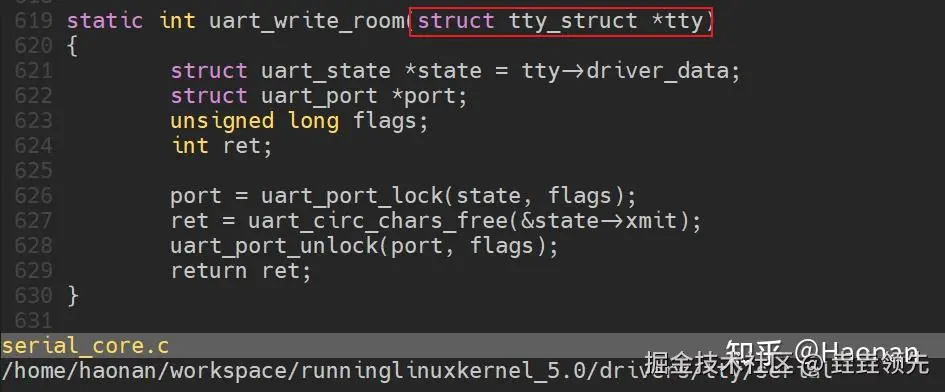

比如想获得如下函数的tty指针

bash 复制代码

echo 'p:prob3 uart_write_room tty=$arg1:x64' >> /sys/kernel/debug/tracing/kprobe_events

（如未见以上输出，可能是函数并未调用，可通过ftrace的function trace功能先确认函数是否被调用）

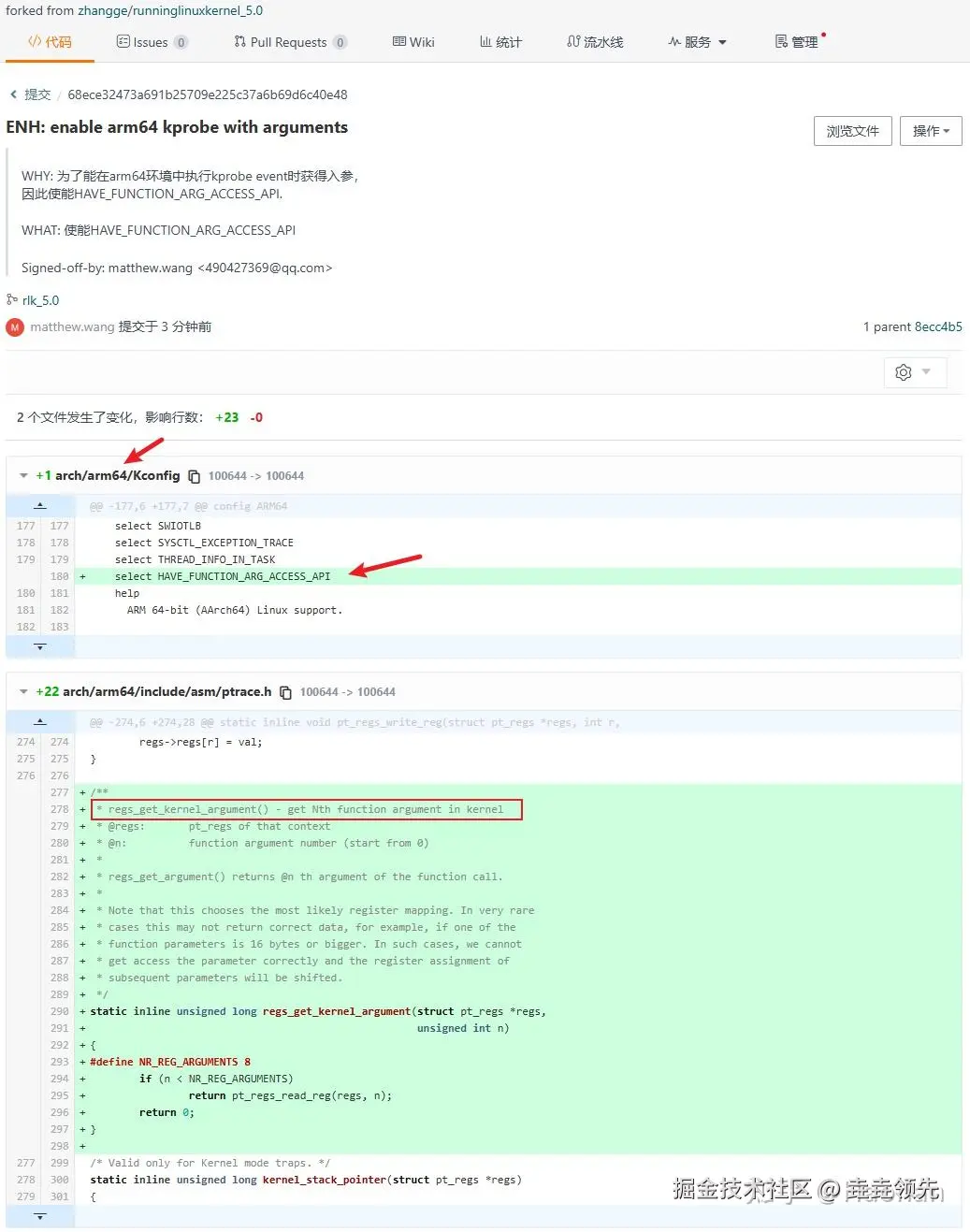

有些平台可能不支持将kprobe时的参数打出来，需要做部分调整，笔者实验的平台需要打上这个patch:登录 - Gitee.com

3.3 入参是结构体指针，获得其成员（5星推荐的好用功能）

仍以上面uart_write_room的入参tty为例，其结构体定义如下：

在3.2节中获得了其结构体指针，更进一步如果想获得tty_struct的magic和name应该怎么做？首先需要先获得这两个成员在结构体中的偏移，可以用gdb vmlinux获得，也可以用crash工具解析vmcore获得

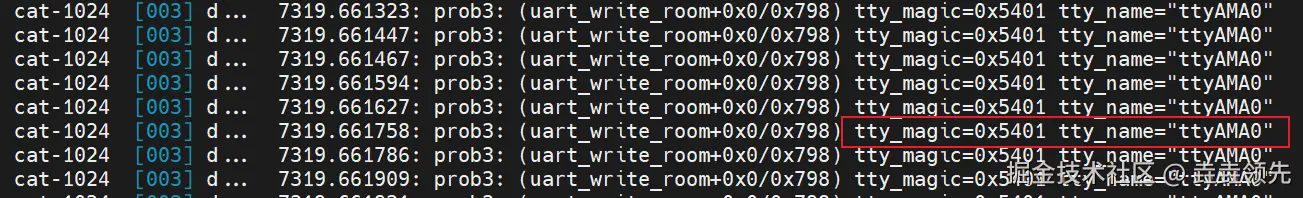

然后将如下命令写入3.1节的脚本框架中，执行脚本即可获得如下图结果

bash 复制代码

echo 'p:prob3 uart_write_room tty_magic=+0($arg1):x32 tty_name=+368($arg1):string' >> /sys/kernel/debug/tracing/kprobe_events

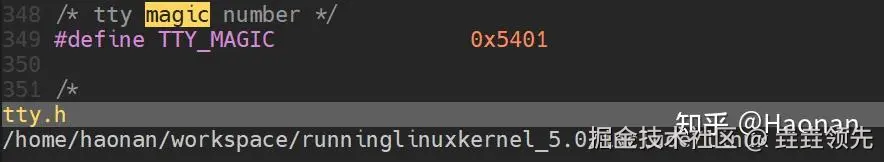

magic的值是符合预期的（如下图宏定义），name看起来也是合理的。

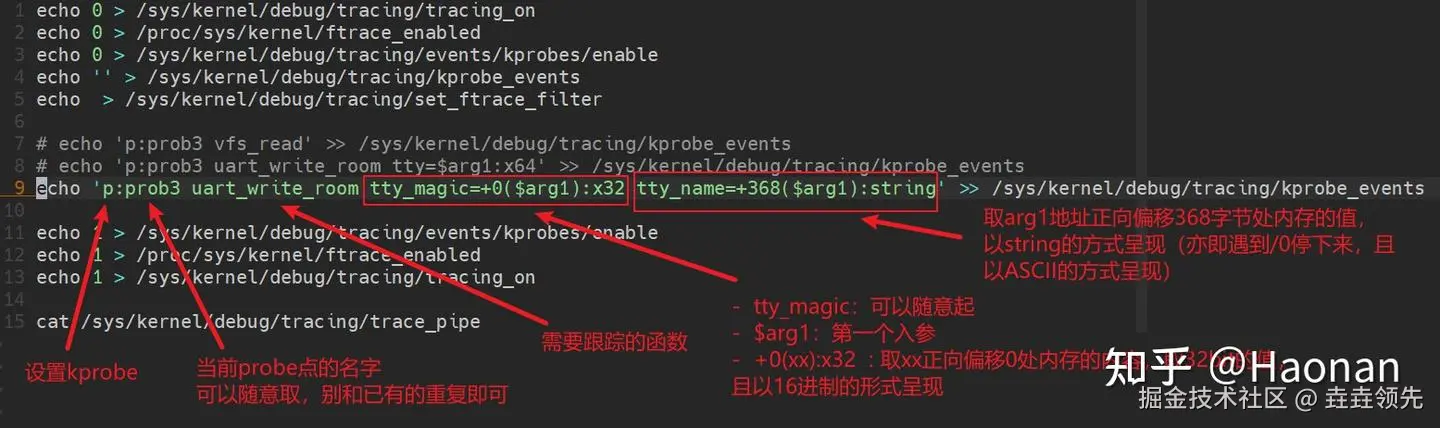

简单解释一下命令的含义：

（详细的用法介绍见内核文档：Documentation/trace/kprobetrace.rst）

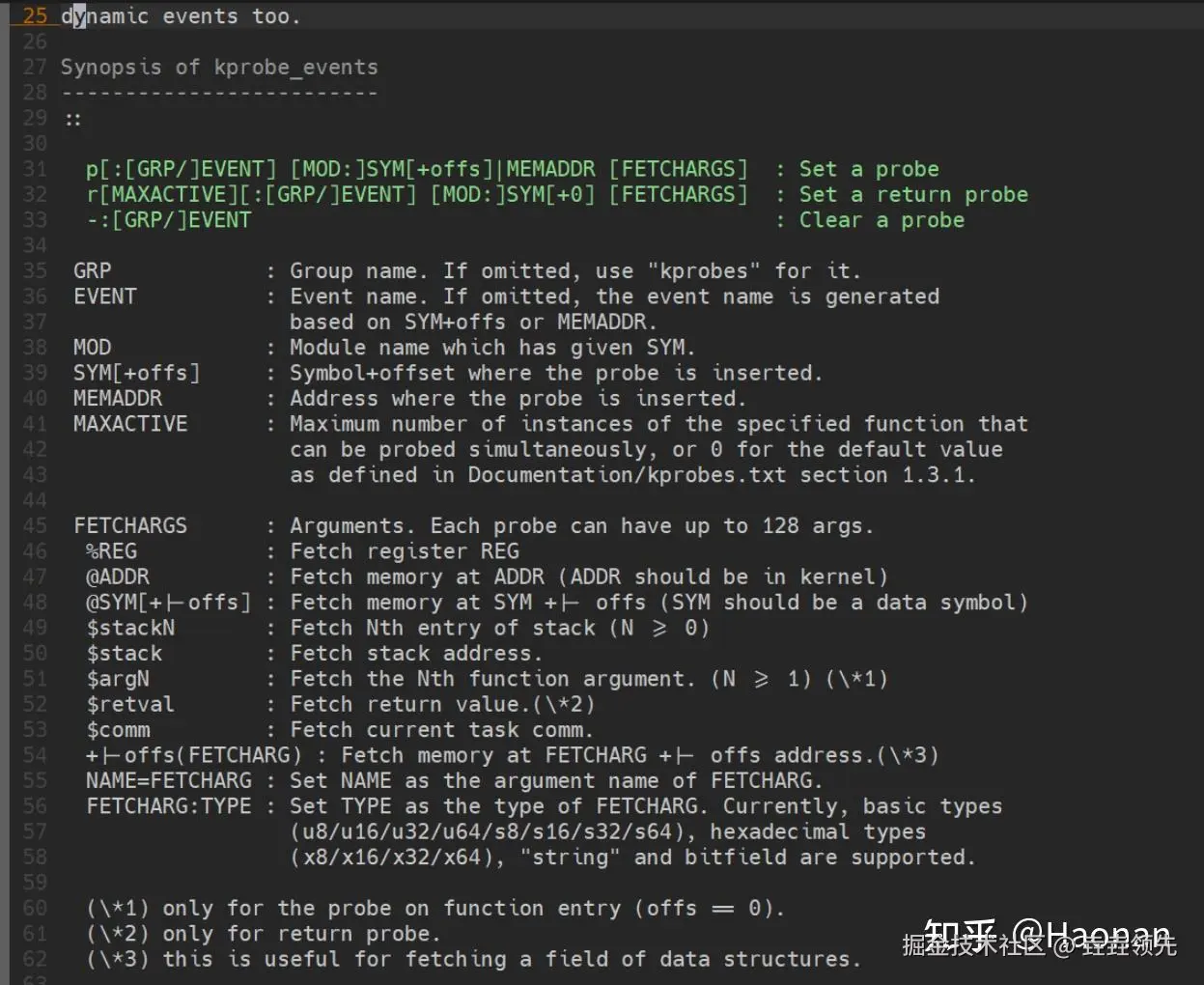

(Documentation/trace/kprobetrace.rst部分摘录)

该功能可以非常方便的获得运行时的参数内容，在某些场景定位问题是神器。

3.4 获得函数调用栈（5星推荐的好用功能）

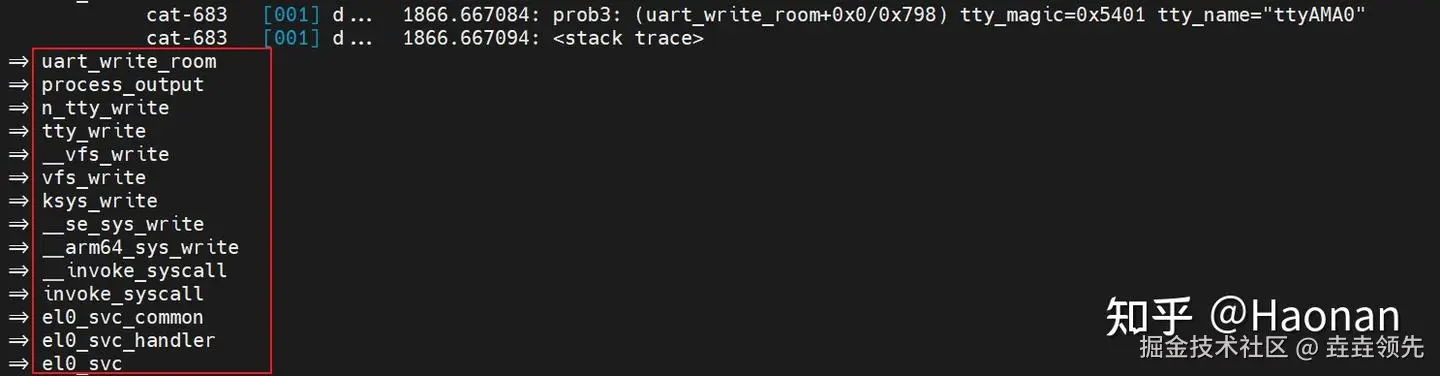

在3.3节的基础上增加一行stacktrace的选项，即可打印出调用栈

ruby 复制代码

echo 1 > /sys/kernel/debug/tracing/options/stacktrace    # echo 0就是关闭调用栈
echo 'p:prob3 uart_write_room tty_magic=+0($arg1):x32 tty_name=+368($arg1):string' >> /sys/kernel/debug/tracing/kprobe_events

3.5 获得全局变量的值

有时候我们希望查看系统里全局变量的值，一个朴素的方式是增加一行日志打印，重新编译内核运行，但这种效率较低，可以借用kprobe来实现该诉求。

bash 复制代码

echo 'p:probe2 uart_write_room @pid_max:x32' >> /sys/kernel/debug/tracing/kprobe_events

pid_max是linux内核里的一个全局变量，和uart_write_room没有任何关系，但我们可以借助这个probe来打印出全局变量的内容，pid_max是0x8000是符合预期的。

3.6 获得函数返回值（5星推荐的好用功能）

bash 复制代码

echo 'r:probe1 uart_write_room $retval' >> /sys/kernel/debug/tracing/kprobe_events

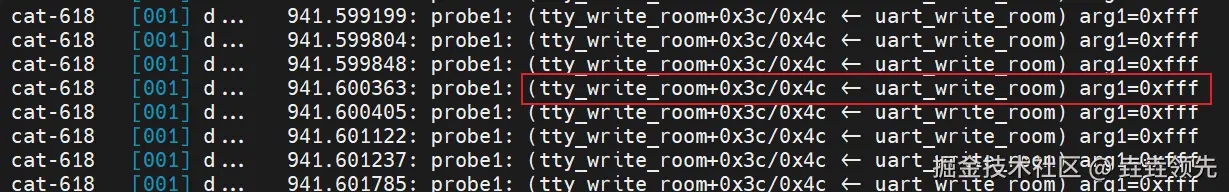

又是一个常用的功能，可以获得两个信息：（1）uart_write_room的返回值是0xfff；（2）uart_write_room的调用者是tty_write_room。

4 简述kprobe event原理（主要摘抄参考文献3，侵删）

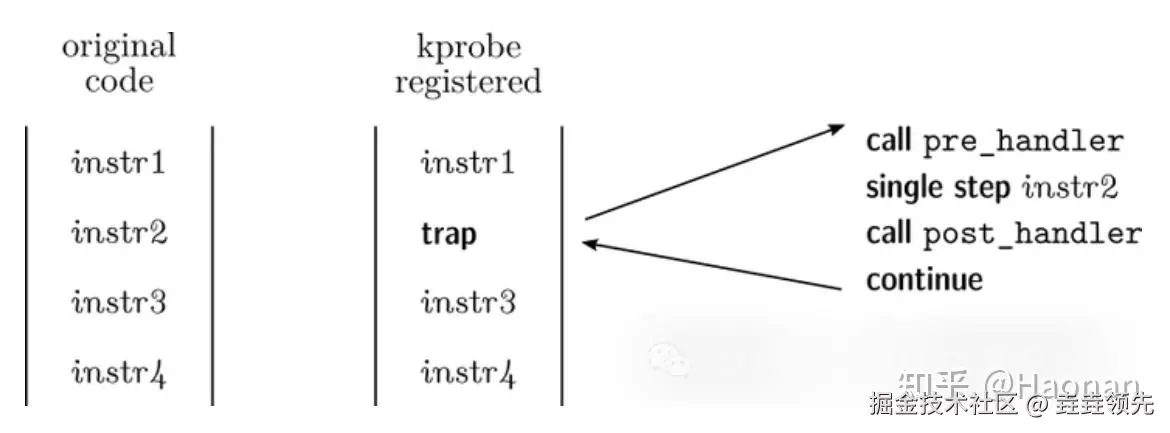

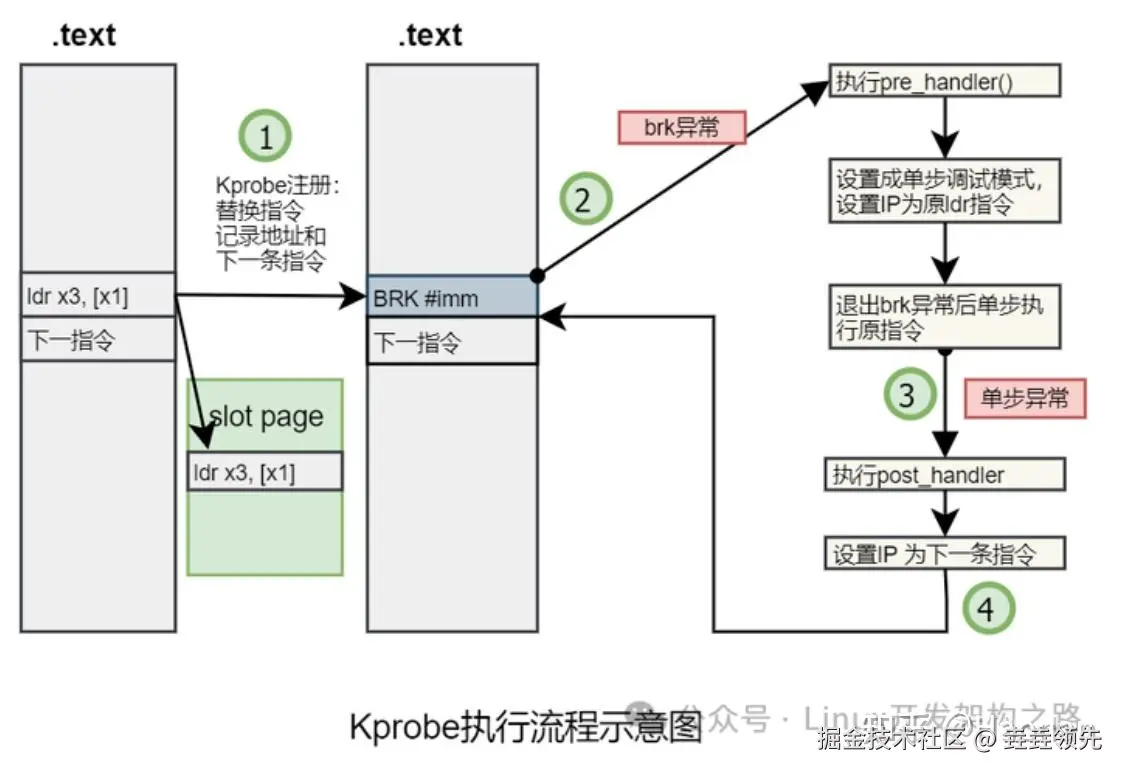

ARM64架构下kprobe event的实现原理基于指令替换 和异常处理机制，通过动态修改目标指令为断点指令（BRK），并在异常处理流程中执行用户定义的回调函数。示意如下：

pre_handler: 在CPU执行被探测指令之前触发，可做上下文捕获（各种寄存器）、参数获取、逻辑干预（可修改寄存器影响执行逻辑）；

post_handler: 在CPU执行被探测指令之后触发（但尚未恢复原执行流），常用场景如统计函数耗时、验证执行正确性。

4.1 kprobe初始化

ini 复制代码

static int __init init_kprobes(void)
{
    int i, err = 0;
    unsigned long offset = 0, size = 0;
    char *modname, namebuf[128];
    const char *symbol_name;
    void *addr;
    struct kprobe_blackpoint *kb;

    // 1) 初始化用于存储 kprobe 模块的哈希表
    for (i = 0; i < KPROBE_TABLE_SIZE; i++) {
        INIT_HLIST_HEAD(&kprobe_table[i]);
        ...
    }

    // 2) 初始化 kprobe 的黑名单函数列表(不能被 kprobe 跟踪的函数列表)
    for (kb = kprobe_blacklist; kb->name != NULL; kb++) {
        kprobe_lookup_name(kb->name, addr);
        if (!addr)
            continue;

        kb->start_addr = (unsigned long)addr;
        symbol_name = kallsyms_lookup(kb->start_addr, &size, &offset, &modname,
                                      namebuf);
        if (!symbol_name)
            kb->range = 0;
        else
            kb->range = size;
    }
    ...

    kprobes_all_disarmed = false;

    // 3) 初始化CPU架构相关的环境（arm64架构的实现为空）
    err = arch_init_kprobes();

    // 4) 注册die通知链
    if (!err)
        err = register_die_notifier(&kprobe_exceptions_nb);

    // 5) 注册模块通知链
    if (!err)
        err = register_module_notifier(&kprobe_module_nb);
    ...
    return err;
}

内核把被跟踪的指令地址作为键，然后将 kprobe 结构保存到哈希表中，这样就能通过指令的地址快速查找到对应的 kprobe 结构。

4.2 注册kprobe

scss 复制代码

int __kprobes register_kprobe(struct kprobe *p)
{
    ...
    // 1) 获取要跟踪的指令的内存地址
    addr = kprobe_addr(p);
    ...
    p->addr = addr;
    ...
    // 2) 检测跟踪点是否合法
    //（①kprobe只能用作内核函数的探测，所以在注册前必须检查探测点的地址是否是在内核地址空间）
    // (②kprobe 与 ftrace 不能同时跟踪同一个地址)
    // (③跟踪点是否在 kprobe 的黑名单中，如果是就返回错误)
    ret = check_kprobe_address_safe(p, &probed_mod);
    ...
    // 3) 保存被跟踪指令的值
    ret = prepare_kprobe(p);
    ...
    // 4) 将 kprobe 结构添加到 kprobe 模块哈希表中
    hlist_add_head_rcu(&p->hlist,
                       &kprobe_table[hash_ptr(p->addr, KPROBE_HASH_BITS)]);

    // 5) 将要跟踪的指令替换成 BRK 指令
    if (!kprobes_all_disarmed && !kprobe_disabled(p))
        arm_kprobe(p);
    ...
    return ret;
}

替换指令函数实现如下：

scss 复制代码

145 /* arm kprobe: install breakpoint in text */
146 void __kprobes arch_arm_kprobe(struct kprobe *p)
147 {
148         patch_text(p->addr, BRK64_OPCODE_KPROBES);
149 }

4.3 触发kprobe

CPU执行到BRK64_OPCODE_KPROBES时，触发同步异常（Synchronous Exception），进入ARM64的el1_sync异常处理流程，根据ESR寄存器的内容，最终执行到el1_dbg.

el1_sync-->el1_dbg-->do_debug_exception-->brk_handler-->kprobe_handler

kprobe_handler里先是进入pre_handler，然后通过setup_singlestep设置single-step相关寄存器，为下一步执行原指令时发生single-step异常做准备。

setup_singlestep() 执行完毕后，程序继续执行保存的被探测点的指令，由于开启了单步调试模式，执行完指令后会继续触发异常，单步执行探测点的指令后，会触发单步异常，进入single_step_handler，调用kprobe_breakpoint_ss_handler，主要任务是恢复执行路径，调用用户注册的post_handler

4.4 kprobe event原理

常见的使用kprobe的方式有两种：

（1）编写内核模块直接调用register_kprobe API

第一步：根据需要来编写探测函数，如 pre_handler 和 post_handler 回调函数。
第二步：定义 struct kprobe 结构并且填充其各个字段，如要探测的内核函数名和各个探测回调函数。
第三步：通过调用 register_kprobe 函数注册一个探测点。
第四步：编写 Makefile 文件。
第五步：编译并安装内核模块。

可参考samples/kprobes/kprobe_example.c

（2）使用kprobe event

通过/sys/kernel/debug/tracing/目录下的trace等属性文件来探测用户指定的函数，用户可添加kprobe支持的任意函数并设置探测格式与过滤条件，无需再编写内核模块，使用更为简便，但需要内核的debugfs和ftrace功能的支持。

sys/kernel/debug/tracing/kprobe_events文件节点的代码逻辑如下：

probes_write-->create_or_delete_trace_kprobe-->trace_kprobe_create-->register_trace_kprobe-->register_kprobe

通过这一系列调用注册kprobe event。
