WPF 中的高级交互通过右键拖动实现图像灵活缩放

前言

在开发图像查看类应用时，良好的交互体验是提升用户满意度的关键。特别是在处理医学影像、高清图片等需要精细操作的场景中，灵活的缩放功能必不可少。

WPF作为现代桌面应用开发的重要框架，提供了强大的图形渲染和事件处理机制，为实现复杂的用户交互提供了可能。

本文将围绕一个实际需求------通过鼠标右键拖动实现图像缩放，介绍一种稳定、流畅的实现方式。

该方案解决了传统方法中因鼠标移出控件区域导致的交互中断问题，适用于如DICOM查看器等图像密集型应用。

正文

在实现图像缩放功能时，最初的想法往往是监听MouseMove事件并判断鼠标右键状态。

然而，这种方法存在明显缺陷：一旦鼠标指针移出当前控件或窗口边界，MouseMove事件将不再触发，导致缩放操作异常中断，用户体验极差。

为解决这一问题，WPF提供了CaptureMouse和ReleaseMouseCapture机制，能够将鼠标输入强制"锁定"到指定元素，即使鼠标已移出其可视区域，仍可继续接收事件。这是实现稳定拖拽与缩放操作的核心技术。

项目背景为一个简单的DICOM图像查看器，项目源码已开源：github.com/zhaotianff/...

在开发过程中，需要实现通过鼠标右键拖动来控制图像缩放：向左下方向拖动放大，向右上方向拖动缩小。

初始尝试：直接监听MouseMove

最初尝试通过MouseMove事件结合右键状态判断来实现缩放：

csharp 复制代码

private void Border_MouseMove(object sender, MouseEventArgs e)
{
    if(e.RightButton == MouseButtonState.Pressed)
    {
        var point = e.GetPosition(this.image);

        if (LastZoomPoint.X == 0 && LastZoomPoint.Y == 0)
        {
            LastZoomPoint = point;
            return;
        }

        var xPos = point.X - LastZoomPoint.X;
        var yPos = point.Y - LastZoomPoint.Y;

        if (Math.Abs(xPos) < 10 && Math.Abs(yPos) < 10)
            return;

        var ratio = currentRatio;
        if (xPos < 0)
            ratio *= 1.1f;
        else
            ratio *= 0.9f;

        LimitRatio(ref ratio);

        scaleTransform.CenterX = this.image.ActualWidth / 2.0;
        scaleTransform.CenterY = this.image.ActualHeight / 2.0;

        scaleTransform.ScaleX *= ratio / currentRatio;
        scaleTransform.ScaleY *= ratio / currentRatio;

        currentRatio = ratio;
        LastZoomPoint = point;
    }
}

但该方法在鼠标移出控件或窗口时会失效，无法持续跟踪鼠标位置。

正确实现：鼠标捕获机制

正确的做法应分为三步：按下时捕获鼠标、移动时计算缩放、释放时释放捕获。

1、界面布局

在XAML中定义一个Image控件，并设置其RenderTransform为ScaleTransform：

xml 复制代码

<Grid>
    <Image Source="e.jpeg" Stretch="Fill" MouseRightButtonDown="Image_MouseRightButtonDown" MouseRightButtonUp="Image_MouseRightButtonUp" MouseMove="Image_MouseMove" Name="image" LayoutUpdated="image_LayoutUpdated">
        <Image.RenderTransform>
            <ScaleTransform ScaleX="1" ScaleY="1"></ScaleTransform>
        </Image.RenderTransform>
    </Image>
</Grid>

2、全局变量

csharp 复制代码

private Point startPoint;
private bool isDragging = false;

3、处理鼠标右键按下事件

在MouseRightButtonDown事件中捕获鼠标：

csharp 复制代码

private void Image_MouseRightButtonDown(object sender, MouseButtonEventArgs e)
{
    startPoint = e.GetPosition(this);
    isDragging = true;
    image.CaptureMouse();
}

4、处理鼠标右键释放事件

在MouseUp事件中释放鼠标捕获：

csharp 复制代码

private void Image_MouseRightButtonUp(object sender, MouseButtonEventArgs e)
{
    isDragging = false;
    image.ReleaseMouseCapture();
}

5、处理布局更新事件

确保缩放中心始终为图像中心：

csharp 复制代码

/// <summary>
/// 布局更新，更新缩放的中心点为控件的中心
/// </summary>
/// <param name="sender"></param>
/// <param name="e"></param>
private void image_LayoutUpdated(object sender, EventArgs e)
{
    var scaleTransform = this.image.RenderTransform as ScaleTransform;
    scaleTransform.CenterX = this.image.ActualWidth / 2;
    scaleTransform.CenterY = this.image.ActualHeight / 2;
}

6、处理鼠标移动事件

核心缩放逻辑，结合X、Y方向位移计算缩放增量：

csharp 复制代码

private void Image_MouseMove(object sender, MouseEventArgs e)
{
    if (isDragging)
    {
        Point current = e.GetPosition(this);

        double dx = current.X - startPoint.X;
        double dy = current.Y - startPoint.Y;

        double zoomDelta = (dy - dx) * 0.005;

        var scaleTransform = this.image.RenderTransform as ScaleTransform;

        double newScaleX = scaleTransform.ScaleX + zoomDelta;
        double newScaleY = scaleTransform.ScaleY + zoomDelta;

        //限制最大缩放比例
        newScaleX = Math.Max(0.1, Math.Min(5.0, newScaleX));
        newScaleY = Math.Max(0.1, Math.Min(5.0, newScaleY));

        scaleTransform.ScaleX = newScaleX;
        scaleTransform.ScaleY = newScaleY;

        startPoint = current;
    }
}

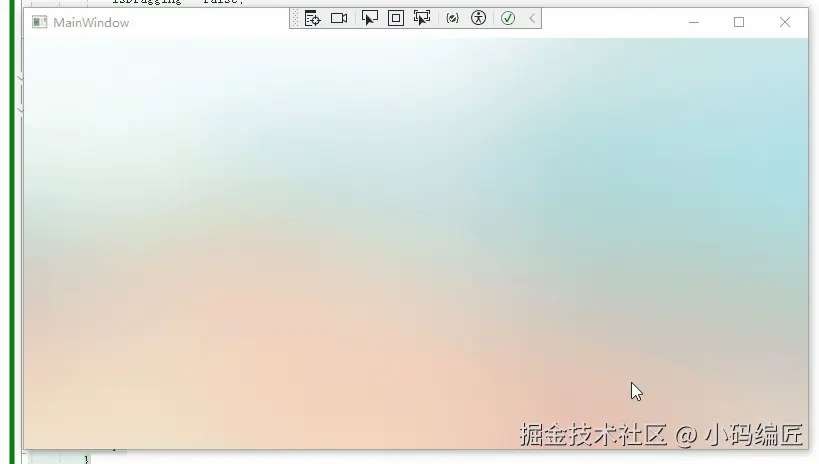

运行效果

通过上述实现，用户可按住鼠标右键并任意方向拖动，图像将根据拖动方向进行平滑缩放。即使鼠标移出窗口，缩放操作仍能持续进行，直到松开右键才结束，交互体验显著提升。

总结

本文通过一个实际的图像缩放需求，展示了WPF中CaptureMouse机制在提升用户交互稳定性方面的关键作用。相比简单的事件监听，鼠标捕获技术能有效避免因鼠标指针移出控件而导致的操作中断问题，是实现拖拽、缩放、绘制等连续交互功能的推荐做法。该方案结构清晰、逻辑严谨，适用于各类需要高精度鼠标控制的WPF应用，为开发提供了一个可靠的技术参考。

关键词

WPF、图像缩放、鼠标右键、CaptureMouse、ScaleTransform、MouseMove、UI交互、事件处理、DICOM查看器、RenderTransform
