三种视角下的Symmetric Memory，下一代HPC内存模型

sans_2025-09-18 18:19

NCCL视角下的Symmetric Memory

随着NVIDIA NVL72等大规模Scale-Up系统的出现，GPU间的互联模式正在发生根本性变化。在一个NVLink域中，互联的GPU数量从过去的8个扩展至72个甚至更多，域内任意两个GPU间的单向带宽可达900GB/s。 这种架构使得过去部分必须通过网络接口卡（NIC）进行的跨节点通信，现在可在一个统一、高速的NVLink域内完成。

大模型训练这一场景需求推动着硬件前往特定的方向演进。 而硬件的演进必然要求通信软件库进行相应变革，以充分利用其潜力。NCCL 2.27 版本引入的 Symmetric Memory（对称内存模型），正是为应对这一变革而设计的方案。

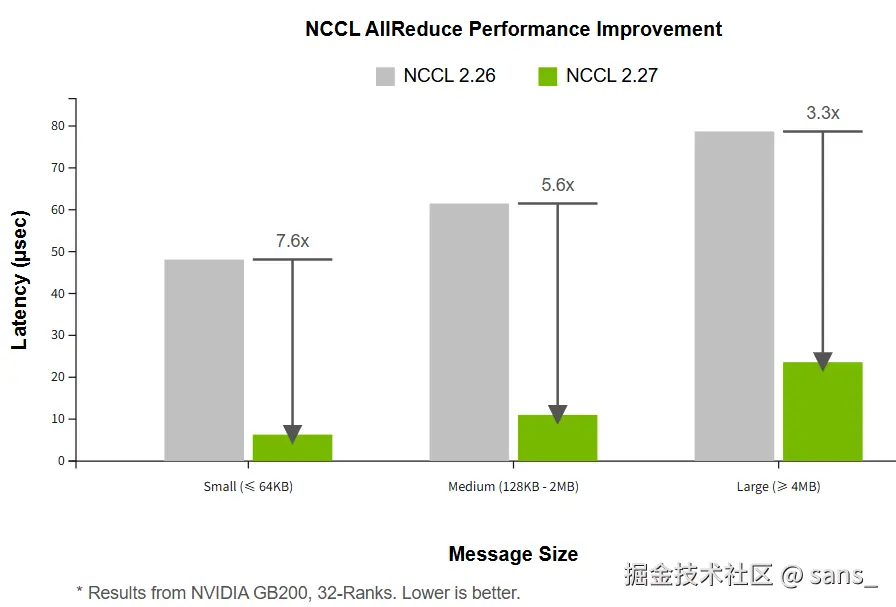

通过利用 Symmetric Memory ，在 NVIDIA GB200 (32-Ranks) 平台上，与 NCCL 2.26 相比，AllReduce 操作的延迟在小消息（≤64KB）下降低了约 7.6 倍，中等消息下降低约 5.6 倍，大消息下降约 3.3 倍。

本部分旨在简单分析 Symmetric Memory 模式下 nccl 的工作原理，在 NCCL 通信库的视角下阐明其相比NVLink域内的传统Ring算法，如何在Scale-Up场景下实现更高通信性能，并降低对GPU计算资源（SM）的占用。

硬件基础

要理解Symmetric Memory，首先需要了解其依赖的底层硬件能力。它并非凭空创造新的通信方式，而是对现有硬件潜能的充分封装和利用。

对等内存直接访问 (Peer Memory Access over NVLink)

想象一下，GPU-A可以直接读写GPU-B的显存，就像操作自己的本地内存一样。这就是通过NVLink实现的对等内存直接访问（P2P Access）。

通过NVLink互联的GPU通常 具备对等内存直接访问（P2P Access）的能力。其核心机制是利用CUDA的虚拟内存管理（VMM）能力。一个本地GPU可以将远程GPU的物理显存块（HBM）映射到自己的虚拟地址空间中。 映射完成后，本地GPU上的CUDA内核便可以通过标准的内存操作指令（PTX ISA中的ld/st指令）直接对该虚拟地址进行读写，如同操作本地内存。硬件会自动处理跨越NVLink的访问请求，对上层CUDA核透明。

C++ 复制代码
// 来源: NVIDIA PTX ISA Documentation
// 语法: ld.space.type d, [a];
// 从全局内存地址[a]加载数据到寄存器d
ld.global.u64  %rd, [%addr];
// 语法: st.space.type [a], b;
// 将寄存器b的数据存储到全局内存地址[a]
st.global.u64  [%addr], %rd;

这种硬件支持的P2P Access是实现零拷贝（Zero-Copy） 通信的基础，数据可以直接从源用户缓冲区流向目标用户缓冲区，无需软件层面的中间拷贝。 需要强调的是，P2P Access是一种底层的硬件能力。上层软件库（如NCCL）具体如何利用这种能力，则决定了其通信模型的效率和范式。

NVSwitch 层服务 (NVLS)

从第三代NVSwitch开始，NVSwitch芯片 本身集成了更高级的数据处理能力，即NVLS（NVSwitch Level Services）。其中与集合通信最相关的两项是多播（Multicast）和NVSwitch内规约（In-Switch Reduction）。

  • 多播 (Multicast) : 当一个GPU向一个特殊的多播地址执行store（写）操作时，NVSwitch硬件可以自动将这份数据复制并分发给NVLink域内所有其他的GPU。这实现了硬件层面的一对多广播功能。

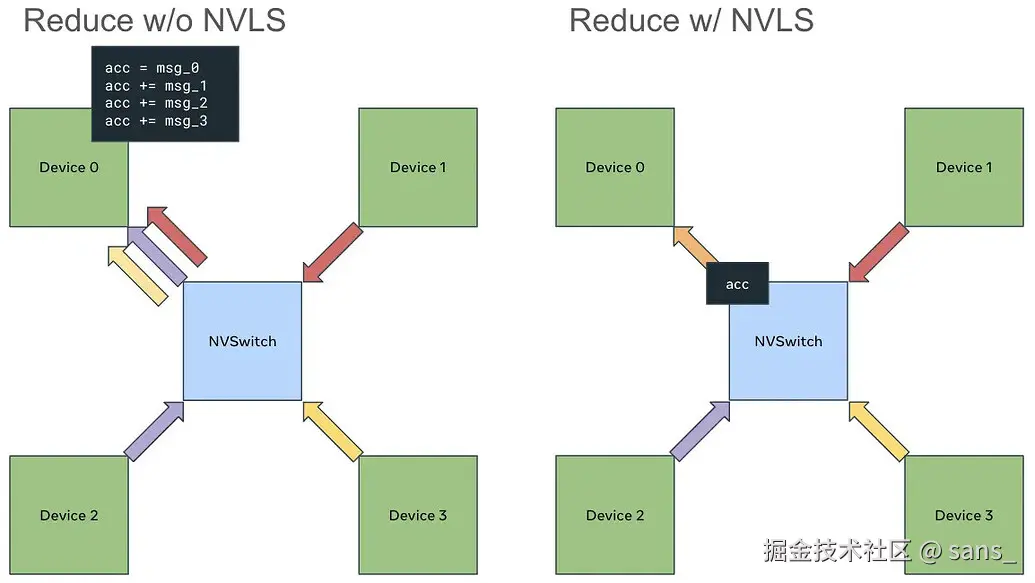

  • NVSwitch内规约 (In-Switch Reduction) : 当一个GPU从一个多播地址执行load（读）操作时，NVSwitch硬件可以主动从所有GPU的对应内存地址收集数据，在NVSwitch内部的逻辑单元上完成规约计算（如SUM），然后将最终的规约结果返回给发起操作的GPU。这实现了硬件层面的多对一规约 功能。 这两项能力允许将传统的、完全由GPU SM执行的广播和规约计算，卸载（Offload） 到NVSwitch硬件上执行。在使用基于Symmetric Memory的相关功能时在检测到硬件支持时，会利用一种名为Multimem的引擎来调用这些硬件功能。

传统Ring算法在全互联NVLink域内的局限性

在引入Symmetric Memory之前，Ring算法是NCCL在多种场景下的基础和回退算法。它的设计具有普适性，能够兼容所有硬件，但在NVSwitch构建的全互联、低延迟域内，其设计哲学使其无法完全发挥硬件优势，并暴露出局限性。

中转缓冲区模型

这里讨论能P2P情况下的场景，传统NCCL P2P通信的核心，同样利用了硬件的P2P Access能力，但它并未直接作用于最终的用户数据，而是构建了一种基于中转缓冲区 和进程间通信（IPC）句柄交换的软件模型。其数据路径并非用户缓冲区到用户缓冲区的直接传输。 当两个GPU进程建立P2P连接时，它们会执行以下步骤：

  1. 每个进程在自己的GPU上分配一块内存作为通信的中转缓冲区（ncclP2pBuff）。
  2. 通过ncclP2pImportShareableBuffer等函数，交换各自缓冲区的IPC句柄（ncclIpcDesc）。
  3. 接收方进程将发送方进程的缓冲区IPC句柄导入，从而将远程的中转缓冲区映射到自己的虚拟地址空间。
C++ 复制代码
// 来源: NCCL 源码, src/transport/p2p.h
// IPC (Inter-Process Communication) handle for a shared buffer.
struct ncclIpcDesc {
  char commId[NCCL_COMM_ID_SIZE];
  int rank;
  int gfd; // global file descriptor
};

// Buffer structure used for P2P communication.
struct ncclP2pBuff {
  void* directPtr;      // Direct pointer for SM access (if available)
  size_t size;
  ncclIpcDesc ipcDesc; // IPC handle for mapping remote buffers
};

// Connection information structure.
struct p2pConnectInfo {
  int rank;
  int read;
  struct ncclP2pBuff p2pBuff; // The intermediate buffer
  // Used by CE memcpy
  ncclShmIpcDesc_t desc;
};
//结构体ncclP2pBuff及其成员ipcDesc是实现跨进程内存映射的关键。p2pConnectInfo则封装了连接所需的所有信息，其核心是p2pBuff这个中转缓冲区。这种设计要求数据必须先暂存在该缓冲区中，从而产生了拷贝开销。

这个模型决定了数据传输的路径为： 发送方用户输入Buffer -> 发送方NCCL中转Buffer -> 接收方NCCL中转Buffer -> 接收方用户输出Buffer 这个过程涉及至少一次额外的内存拷贝，并建立了一个严格的生产者-消费者同步模型：数据必须先被完整地写入中转区，然后才能被读取。

基于P2P链路的链式通信

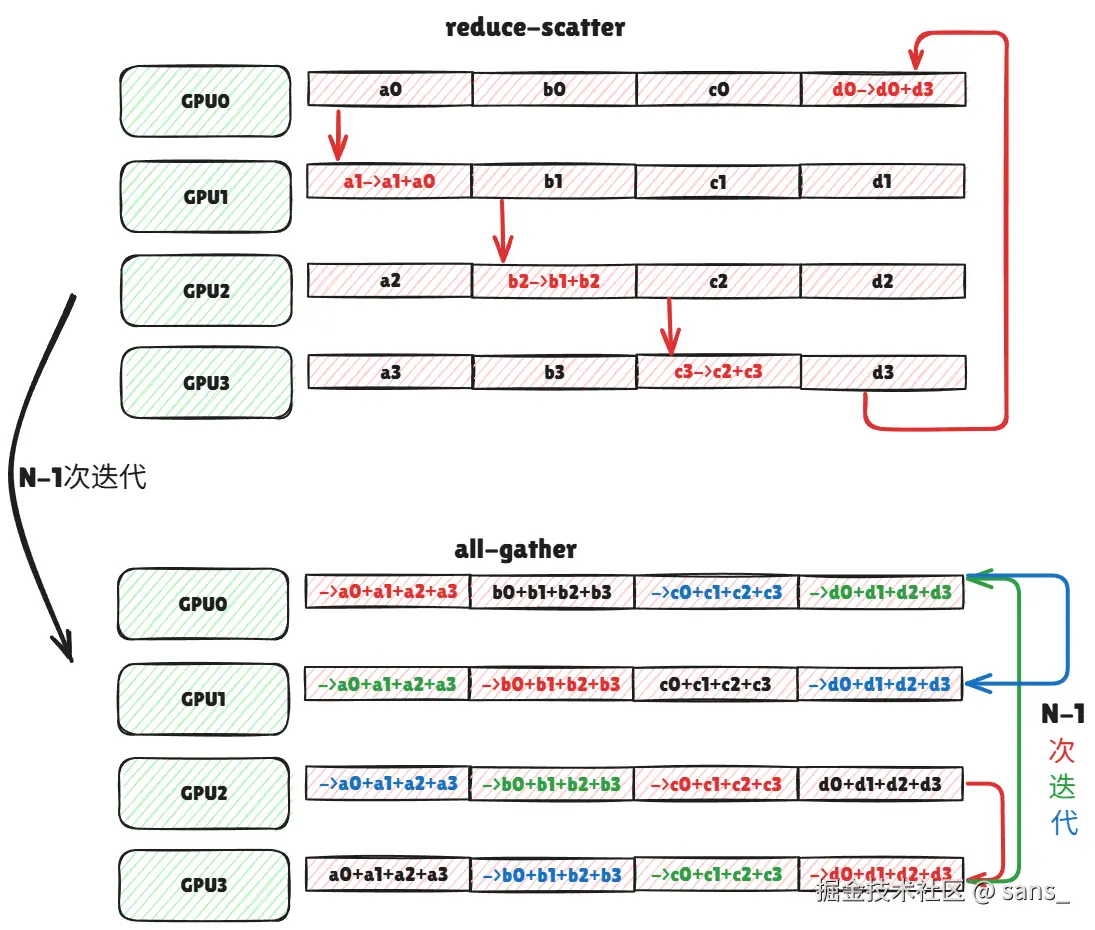

Ring算法在上述P2P通信模型的基础上，将所有参与通信的GPU逻辑上组织成一个环形拓扑。数据以分块（chunk）的形式，在环上进行逐跳（hop-by-hop）传递。 一个完整的Ring AllReduce操作包含两个阶段：Reduce-Scatter和AllGather。

  • Reduce-Scatter: 数据块在环上传递N-1次，每经过一个GPU，该GPU会将上游传来的数据与自己的数据进行规约计算，并将结果传递给下游。
  • AllGather : 规约完成的数据块再次在环上传递N-1次，以便每个GPU都拥有所有数据块的最终完整结果。

N: 参与通信的 GPU 数量。 M: 每个 GPU 的初始数据大小 (以字节为单位)。

  • 算法名称: 环形规约 (Ring AllReduce)
  • 适用场景/限制条件:
    • 作为 NCCL 的基础和回退算法，兼容所有硬件。
    • 在跨节点（Inter-Node）通信中，因其对带宽的有效利用而成为最优算法之一。
    • 在 NVLink 域内，其 O (N) 的延迟使其在小消息和大规模 GPU 场景下性能受限。
  • 理论通信量： 2 * (N-1) * M
    • 在 Reduce-Scatter 和 AllGather 两个阶段，每个数据块 M 都需要在环上移动 N-1 次。
  • 算法步骤数： 2*(N-1) (与 N 线性相关)
在全互联NVLink域内的局限性

基于上述机制，当Ring算法运行在NVSwitch构建的全互联域内时，其设计与硬件能力产生了冲突，导致了以下核心限制：

  • 延迟与GPU数量成正比 (O(N) 延迟)
    Ring算法的链式、逐跳传递机制，导致其通信延迟直接与参与通信的GPU数量N成正比。在NVL72这样的72-GPU域中，2 * (71)个串行步骤带来的同步和握手开销，在小消息场景下会远超实际数据传输时间，成为性能瓶颈。
  • 数据中转与内存拷贝开销
    如之前所述，Ring算法继承了P2P通信的中转缓冲区机制。数据无法直接从源用户内存流向目标用户内存，必须经过NCCL内部Buffer的暂存。这次额外的内存拷贝引入了不必要的延迟和带宽消耗。
  • 同步开销与计算资源占用
    严格的生产者-消费者同步模型，使得通信与计算的有效重叠变得困难。更重要的是，为了在高带宽的NVLink上获得足够的吞吐量，NCCL需要启动大量的channels来并行处理不同的数据块。每个channel在软件层面对应一个CUDA block (CTA)。在实践中，Ring算法可能需要"十几甚至数十个channels"才能饱和带宽。这些CUDA block会直接占用GPU的SM资源，与用户的核心计算任务（如矩阵乘法）形成竞争，从而影响整体计算效率。

基于Symmetric Memory 的优化

为解决Ring算法在全互联域内的局限性，采用 Symmetric Memory 的设计从根本上改变了节点内的通信范式。 它不再依赖消息传递和中转缓冲区，而是建立在一个远程内存访问模型 (RMA) 模型之上，其设计哲学与NVSwitch的全互联拓扑高度契合。

核心机制：注册用户内存与零拷贝P2P访问

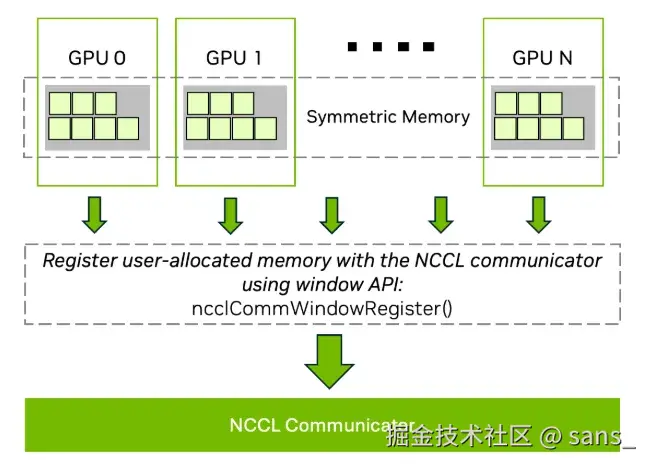

它通过 ncclCommWindowRegister（C++ API）或 PyTorch 的 torch.distributed._symmetric_memory（Python API）等接口，将用户提供的输入/输出 Tensor 注册到 NCCL。完成注册后，在一个 NVLink 域内的任何一个 GPU，都可以获得一个直接指向其他任意 GPU 已注册内存的虚拟地址指针。 注册过程在底层执行了以下关键操作：

  1. NCCL收集NVLink域内所有参与进程的用户Tensor物理地址信息。
  2. 利用CUDA的虚拟内存管理（VMM）能力，为每个GPU创建指向域内所有其他GPU已注册内存的直接虚拟地址映射 。 这个映射的建立，赋予了本地 GPU 内核通过标准的 load/store PTX 指令直接访问远程 GPU 用户内存的能力。 这种硬件支持的P2P Access 是实现零拷贝 (Zero-Copy) 的基础。数据可以直接从源用户 Buffer 流向目标用户 Buffer 或处理单元（SM 寄存器），完全消除了传统 Ring 算法中的中转拷贝。
硬件卸载：自适应的Multimem 引擎

Symmetric Memory 框架本身是一个通用的直接内存访问模型，但它内部包含两个层次的执行方法，以适应不同的硬件：

  • 纯 P2P load/store: 这是在任何支持 P2P Access 的 NVLink 系统上都能运行的模式。它利用直接内存访问能力执行零拷贝通信，但集合操作中的规约计算（Reduce）仍在 GPU 的 SM 上完成。
  • 硬件卸载Multimem : 当检测到系统硬件（NVSwitch V3+）支持多播（Multicast）时，Symmetric Memory 会切换到此引擎。它利用特殊的 multimem PTX 指令，将广播（Broadcast）和规约（Reduction）操作卸载 (Offload) 到 NVSwitch 硬件上执行，从而将 GPU SM 从规约计算中解放出来。

基于Symmetric Memory 的相关内核实现

基于直接内存访问和Multimem能力，NCCL为Symmetric Memory设计了一系列全新的、专用于节点内通信的CUDA内核。这些内核摒弃了Ring算法的O(N)延迟模型，转向了O(1)或两步式模型。 我们以AllReduce为例，分析其中两种最具代表性的算法。

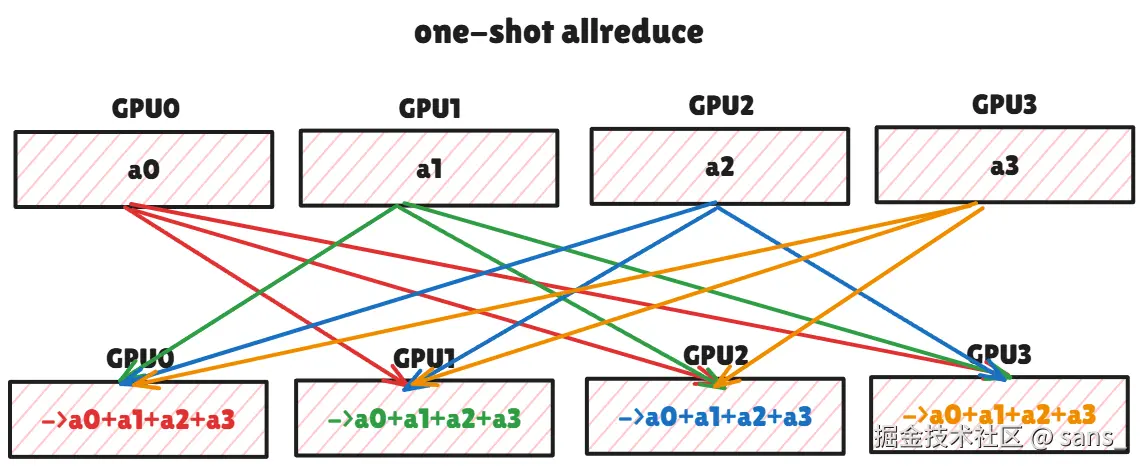

One-Shot AllReduce

该算法专为小消息场景设计，其首要目标是最小化延迟。

  • 内核名称: AllReduce_AGxLLMC_R (Multimem 版本), AllReduce_AGxLL_R (纯 P2P 版本)
    • 命名规则 AG (AllGather) + LL (Low Latency) + MC (Multicast) + R (Reduce)
  • 算法流程 (One-Shot) :
    • AllGather阶段 : 每个GPU将其本地的全部数据M，发送给所有其他N-1个GPU。
      • Multimem版 : GPU向一个多播地址执行一次store操作。NVSwitch硬件负责将这份数据广播给所有其他N-1个GPU。
      • 纯P2P版 : GPU的SM主动执行N-1次store操作，将自己的数据分别写入其他N-1个GPU的接收缓冲区。
    • 本地Reduce阶段 : AllGather完成后，每个GPU的接收缓冲区中都包含了来自所有N个GPU的原始数据。每个GPU在自己的SM上对这N份数据进行规约计算，得到最终结果。
  • 性能分析 :
    • 延迟: 算法步骤与N无关，延迟为O(1)。所有GPU可以并行地对外发送数据。
    • 通信量: 每个GPU需要接收 (N-1)*M 的数据，总通信量较高，因此不适合大消息。
    • SM占用: 在纯P2P版中，SM需要积极参与数据分发；在两个版本中，SM都需要执行完整的本地规约计算。因此SM占用相对较高。
C++ 复制代码
// 来源: nccl-tests 源码, all_reduce/all_reduce.cu

// --- 纯P2P版本 (allReduceLsaKernel) ---
// 每个线程处理一个元素
template <typename T>
__global__ void allReduceLsaKernel(...) {
  // ... (grid-stride loop setup)
  for (size_t offset = globalTid; offset < count; offset += globalNthreads) {
    T v = T{0};

    // 1. 软件实现的AllGather+Reduce: SM循环N次，通过P2P load累加
    for (int peer=0; peer<nRanks; peer++) {
      T* sendPtr = (T*)ncclGetLsaPointer(sendwin, sendoffset, peer);
      v += sendPtr[offset]; // <-- P2P load + SM reduce
    }

    // 2. 软件实现的Broadcast: SM循环N次，通过P2P store写回
    for (int peer=0; peer<nRanks; peer++) {
      T* recvPtr = (T*)ncclGetLsaPointer(recvwin, recvoffset, peer);
      recvPtr[offset] = v; // <-- P2P store
    }
  }
  // ...
}

// --- Multimem版本 (allReduceMultimemKernel) ---
template <typename T>
__global__ void allReduceMultimemKernel(...) {
  // ... (grid-stride loop setup)
  T* send_ptr = reinterpret_cast<T*>(ncclGetLsaMultimemPointer(sendwin, sendoffset, devComm));
  T* recv_ptr = reinterpret_cast<T*>(ncclGetLsaMultimemPointer(recvwin, recvoffset, devComm));

  for (size_t offset=globalTid; offset < count; offset += globalNthreads) {
      // 1. 硬件实现的AllGather+Reduce: 单次调用触发硬件规约
      T v = multimemLoadSum<T,T>(send_ptr + offset); // <-- Hardware Reduce

      // 2. 硬件实现的Broadcast: 单次调用触发硬件广播
      multimemStore<T,T>(recv_ptr + offset, v);   // <-- Hardware Broadcast
  }
  // ...
}
//allReduceLsaKernel中的两层嵌套for循环清晰地展示了"SM循环广播+本地SM规约"的软件实现模式。而allReduceMultimemKernel则通过multimemLoadSum和multimemStore这两个高级原语，将同样的逻辑卸载到了NVSwitch硬件上，极大地降低了SM的负载和指令开销。

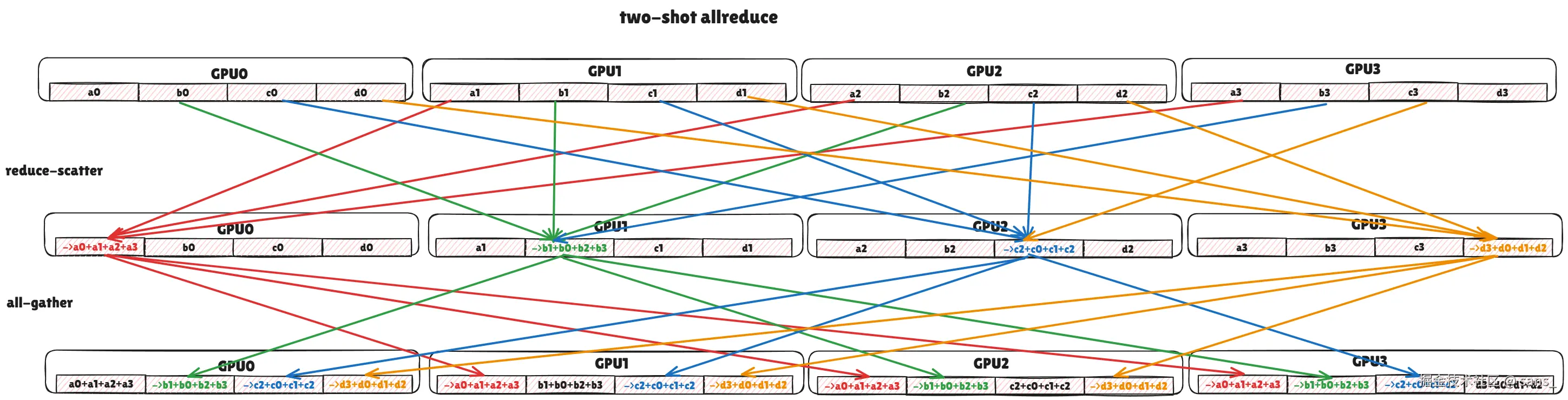

Two-Shot AllReduce

该算法为中到大消息设计，目标是在实现最优通信量的同时，保持低步骤数和低SM占用。

  • 内核名称: AllReduce_RSxLDMC_AGxSTMC (Multimem 版本), AllReduce_RSxLD_AGxST (纯 P2P 版本)
    • 命名规则 RS (ReduceScatter) + LD (Load) + MC (Multicast) + AG (AllGather) + ST (Store) + MC (Multicast)。
    • 算法流程 (Two-Shot) :
      1. Reduce-Scatter阶段 : 输出数据被逻辑切分为N块，每个GPU i 仅负责规约第 i 块的结果。
        • Multimem版 : GPU i 发起一次 multimem load操作。NVSwitch硬件负责从所有N个GPU收集第i块数据，在NVSwitch芯片上完成规约，并将结果返回给GPU i。
        • 纯P2P版 : GPU i 通过并行的load操作，从其他N-1个GPU读取第i块数据，然后在自己的SM上完成规约。
      2. AllGather阶段 : 此刻，每个GPU i 都持有最终结果的一个分块。
        • Multimem版 : GPU i 向一个多播地址执行一次store操作，NVSwitch硬件将该结果块广播给所有其他GPU。
        • 纯P2P版: GPU i 通过并行的store操作，将自己的结果块写入所有其他N-1个GPU的对应接收位置。
  • 性能分析:

    • 纯 P2P 版本

      • 通信速度: 延迟为 O (1)。由两个并行的 P2P load/store 阶段组成。
      • 资源占用:
        • SM 占用: 低 (通信) + 中 (规约)。SM 在通信阶段仅负责发起 load/store 指令，但在 Reduce-Scatter 阶段，它需要对从 N-1 个 peer load 回来的数据块执行规约计算。
        • 内存占用: 低，只需要少量临时寄存器空间。
        • 计算位置: 规约计算在 GPU SM 上完成。

    • Multimem

      • 通信速度: 延迟为 O (1)，且优于纯 P2P 版本，因为通信由两次高效的 multimem 操作完成。
      • 资源占用:
        • SM 占用: 极低 。SM 在整个过程中几乎完全空闲，只负责发起两次 multimem 指令。
        • 内存占用: 低。
        • 计算位置: 规约计算被完全卸载到 NVSwitch 硬件上。这是与所有其他情况最本质的区别。

为了清晰地展示Symmetric Memory带来的变革，我们将传统Ring算法与Symmetric Memory的两种AllReduce实现进行多维度对比。

此处的对比均基于节点内（Intra-Node）NVLink Fabric通信场景。

对比维度 Ring AllReduce Symmetric Memory (One-Shot) Symmetric Memory (Two-Shot)
核心模型 消息传递 (中转缓冲区) 直接内存访问 (零拷贝) 直接内存访问 (零拷贝)
算法复杂度 O(N) O(1) O(1)
主要步骤数 2 * (N-1) 1 (广播) + 1 (本地规约) 1 (Reduce-Scatter) + 1 (AllGather)
每GPU收发数据量 ~2 * (N-1)/N * M ~NM (高) ~2 * (N-1)/N * M
规约计算位置 GPU SM GPU SM NVSwitch硬件 / GPU SM
SM资源占用 高 (需大量channels饱和带宽) 中到高 (需执行完整本地规约) 极低 (Multimem) / 中
最佳适用场景 跨节点网络 / 节点内回退 节点内，极小消息，延迟绝对敏感 节点内，中到大消息，吞吐量/SM资源敏感

总结

Ring算法的设计目标是普适性，而Symmetric Memory的设计则是为了在特定硬件（全互联NVLink域）上实现极致性能。

Pytorch视角下的 Symmetric Memory

您是否曾想过，将一个拥有数十个 GPU 的集群，不像过去那样看作多个独立的计算单元，而是将其作为一个统一的、拥有海量内存和计算能力的巨型 GPU 来编程？ PyTorch 中引入的 Symmetric Memory，正是使这一愿景成为现实的关键一步。

近年来，随着大语言模型（LLM）的飞速发展，我们观察到一个清晰的趋势：为了追求极致性能，分布式并行方案的设计越来越需要"硬件感知"能力，而更广更深的硬件交互也带来了开发的复杂度。 随着大模型并行策略日益复杂，开发者需要的不再是功能固定的通信原语，而是可以直接访问所有远程 GPU 显存的底层能力。 为了应对这些挑战，PyTorch 分布式编程的范式正在发生转变：从提供固定的高级通信 API，转向提供灵活的、开发者可编程的底层工具。 Symmetric Memory 借鉴了共享内存（Shared Memory）的设计哲学，可以在 GPU 集群中构建了一个可编程分布式共享内存模型，允许任何一个 GPU 通过简单的内存读写指令，直接、细粒度地访问其他 GPU 的显存。

对于 PyTorch 而言 Symmetric Memory 有助于开发一个独立的、直接面向开发者的、可编程的分布式共享内存模型。

而对于 NCCL 而言则主要是利用 Symmetric Memory 来实现更高效的内部集合通信。

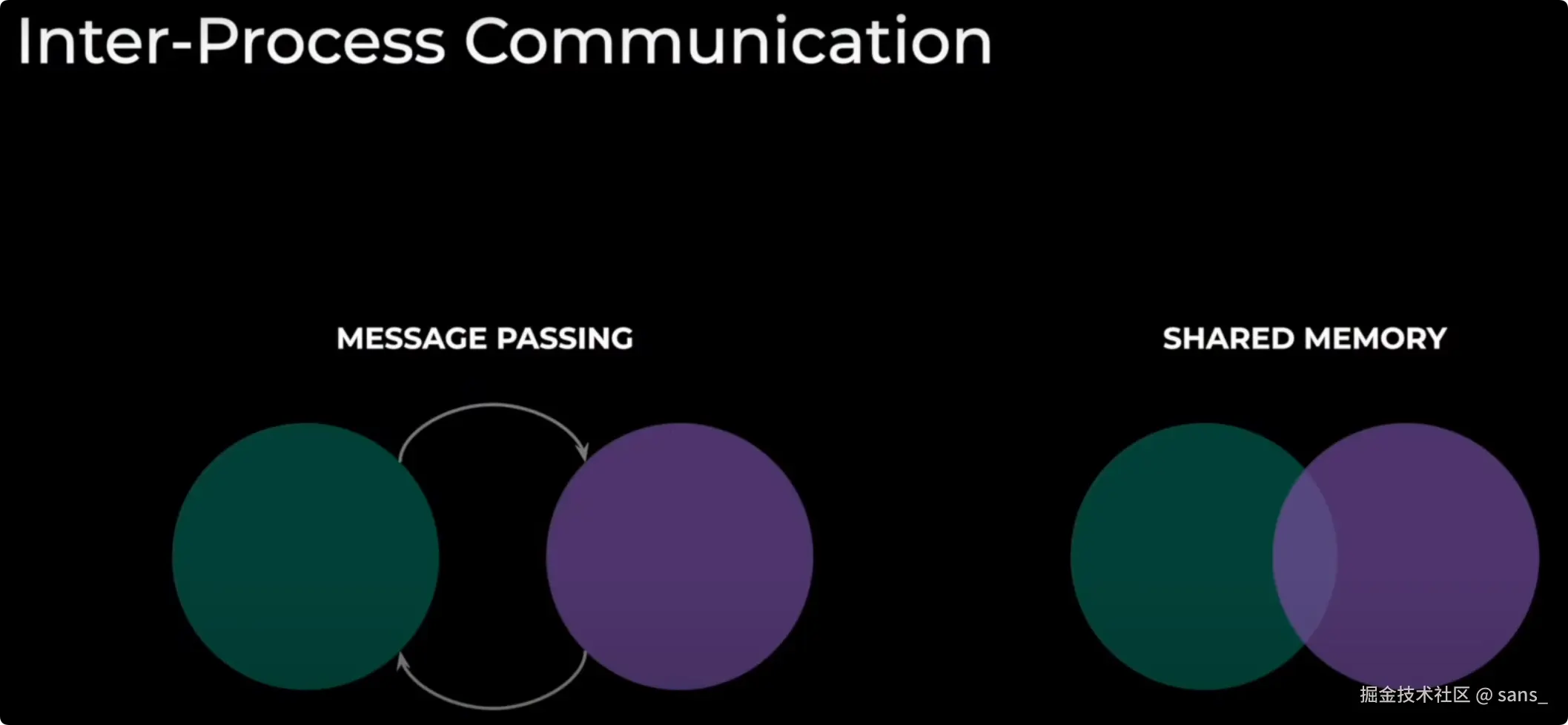

在介绍 Symmetric Memory 实现的可编程分布式共享内存模型前，我们先了解一下传统模型的不足 传统的分布式通信，无论是基于 NCCL 还是 MPI，其根基都是消息传递（Message Passing） 模型。这种模型在松耦合的跨节点网络中非常成功，但在紧耦合的 NVLink 域内，其固有瓶颈日益凸显：

  1. 开销与同步：每次通信都伴随着软件栈的开销和强制的收发双方同步点。这使得细粒度的、异步的数据交换变得困难且低效。
  2. 资源竞争：为了处理大量的通信请求，通信库（NCCL）本身需要占用大量 SM 资源，这直接与核心的计算任务争抢宝贵的算力。
  3. 表达力有限：标准集合通信原语（AllReduce, AllGather 等）功能固定。对于需要根据数据内容动态决定通信路径的复杂场景（如 MoE 的动态路由），标准原语无能为力，需要用户进行复杂的、通常涉及 CPU 回传的自定义处理，效率极低。

现在，我们通过Symmetric Memory 实现的内存模型，可实现高性能、低延迟的集合操作，且掩盖了底层编程的复杂度。

Symmetric Memory 的开发方式

一个基本的 Symmetric Memory（对称内存）示例 创建对称张量：

python 复制代码
t = symm_mem.empty(128, device="cuda")
hdl = symm_mem.rendezvous(t, group)

调用 SymmMem 操作：

python 复制代码
ops.symm_mem.one_shot_all_reduce(t, "sum", group)

编写CUDA 内核：

cpp 复制代码
__global__ void kernel(T** buffers,
                       T* my_data, U** signal_pads)
{
    // 确保对等节点已准备就绪
    sync_remote_blocks(signal_pads);
    // 循环遍历对等节点和数据以进行交换
    buffers[peer][i] = my_data[i];
    // 再次同步
    sync_remote_blocks(signal_pads);
}

编写 triton 内核：

python 复制代码
@triton.jit
def kernel(symm_ptrs, symm_signals, my_data, my_rank):
    offss = tl.arange(0, BLOCK_SIZE)
    # loop over data
    val = tl.load(my_data + offss)
    tl.store(symm_ptrs[my_rank] + offss, val)
    symm_mem_sync(symm_signals, hasPreviousMemAccess=True, hasSubsequenceMemAccess=True)
    # loop over peers
    val = tl.load(symm_ptrs[peer] + offss)
    # do some compute with val
    ...
    symm_mem_sync(symm_signals, ...)

以上只是针对 NVLink 域或者说机内的场景，事实上 PyTorch 基于 IBGDA 也实现了机间的 Symmetric Memory，本文不再赘述，感兴趣自行查看。

Symmetric Memory 带来的优化

异步张量并行（Async-TP）

异步张量并行的核心思想是通过解耦相互依赖的通信与计算算子，我们可以创造原本无法实现的计算通信重叠机会。

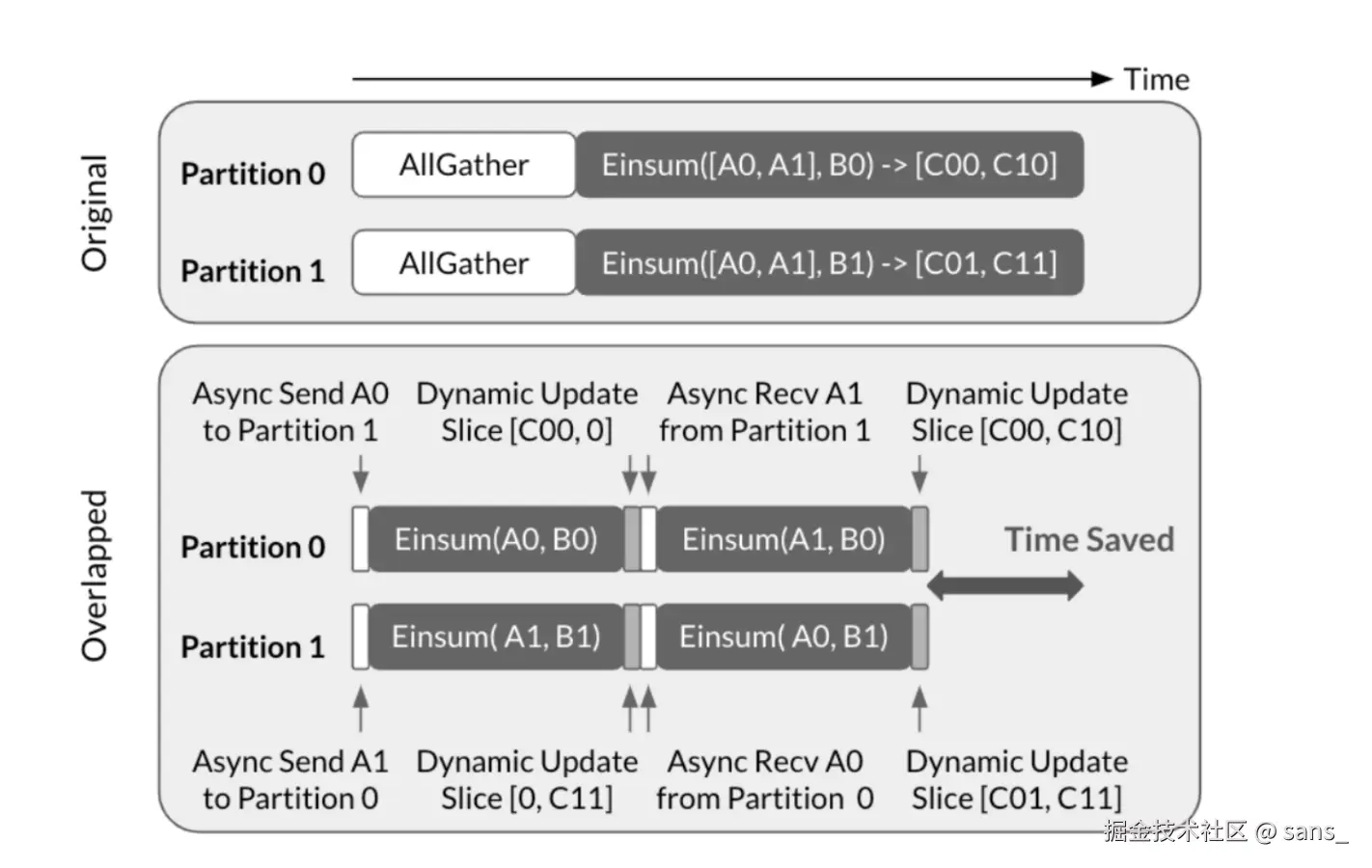

原始（Original）策略是串行的：必须先执行AllGather通信，等所有分区都拿到完整数据后，才能开始Einsum计算。这导致在通信期间，计算资源处于空闲等待状态。 重叠（Overlapped）策略是并行的：它将大的计算任务拆分。分区可以立即使用本地数据（如A0）开始第一部分计算，与此同时，通过异步通信在后台收发下一部分计算所需的远端数据（如A1）。

虽然异步张量并行的概念在理论上很直观，但要实现高性能的 CUDA 版本却面临诸多挑战。由于易用性考虑，开发者可能倾向于使用 NCCL send/recv 接口。然而传统NCCL send/recv 具有某些特性，使其并非异步张量并行的理想选择：

  • 重叠计算与通信之间的资源争用，NCCL 发送/接收内核需要利用流多处理器（SM）通过 NVLink 传输数据，这会减少可用于重叠矩阵乘法内核的 SM 数量并降低其执行速度。此外还有波次（wave）造成的影响。
  • 双向同步机制，NCCL 发送/接收内核执行双向同步，意味着发送方和接收方在操作完成前都会处于阻塞状态。这种方法对于算子内并行的数据传输并非总是最优解。 在 PyTorch 实现了 Symmetric Memory 来充分利用 NVLink 的 P2P 能力后，我们就能避免以上缺陷。
  • Symmetric Memory 机制允许设备通过将远端设备内存映射到自身虚拟内存地址空间，直接访问对等设备上分配的内存。这种机制使得内存操作（加载/存储/原子操作等）能够通过 NVLink 执行。
  • 此外，当通过 cudaMemcpyAsync 向对等设备传输连续数据时，操作可以提交给复制引擎（Copy Engine）处理且不需要任何 SM 参与，从而避免了前文讨论的资源争用问题。

当然异步张量并行的优化要做的不止这些，详情参考 pytorch-symmetricmemory-harnessing-nvlink-programmability-with-ease distributed-w-torchtitan-introducing-async-tensor-parallelism-in-pytorch

通过 Symmetric Memory 实现高效 A2A 来优化 MOE 模型

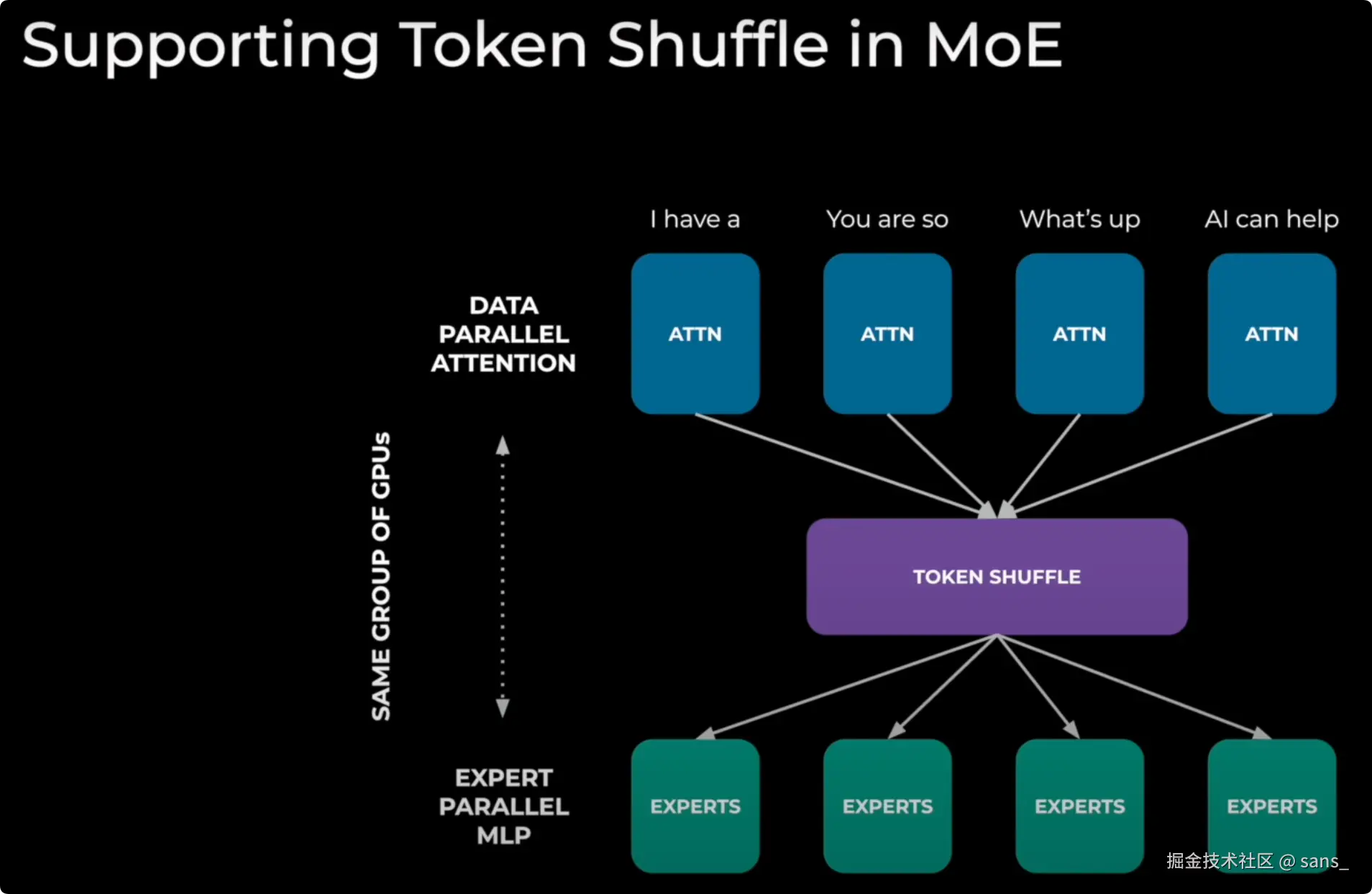

MoE模型依赖一个关键的"Token Shuffle"步骤，其本质是All-to-All通信，用于在GPU之间重新分发数据。

MOE 混合专家模型的一种工作流程为

  1. 输入处理 (DATA PARALLEL ATTENTION)：输入数据（Tokens）被分配到多块GPU上，进行并行的初步处理（Attention计算）。
  2. 数据重排 (TOKEN SHUFFLE)：这是核心的通信步骤。所有GPU需要相互交换数据，将每个Token发送到指定的"专家"（Expert）GPU那里去。这是一个All-to-All（A2A）类型的通信。
  3. 专家处理 (EXPERT PARALLEL MLP)：数据到达指定的专家GPU后，由这些专家模块完成后续的计算。

此次All-to-All通信的模式是动态的。每个GPU需要发送给其他GPU的数据量和具体内容，取决于在GPU上实时计算出的结果。

Token Shuffle 过程中的难点是

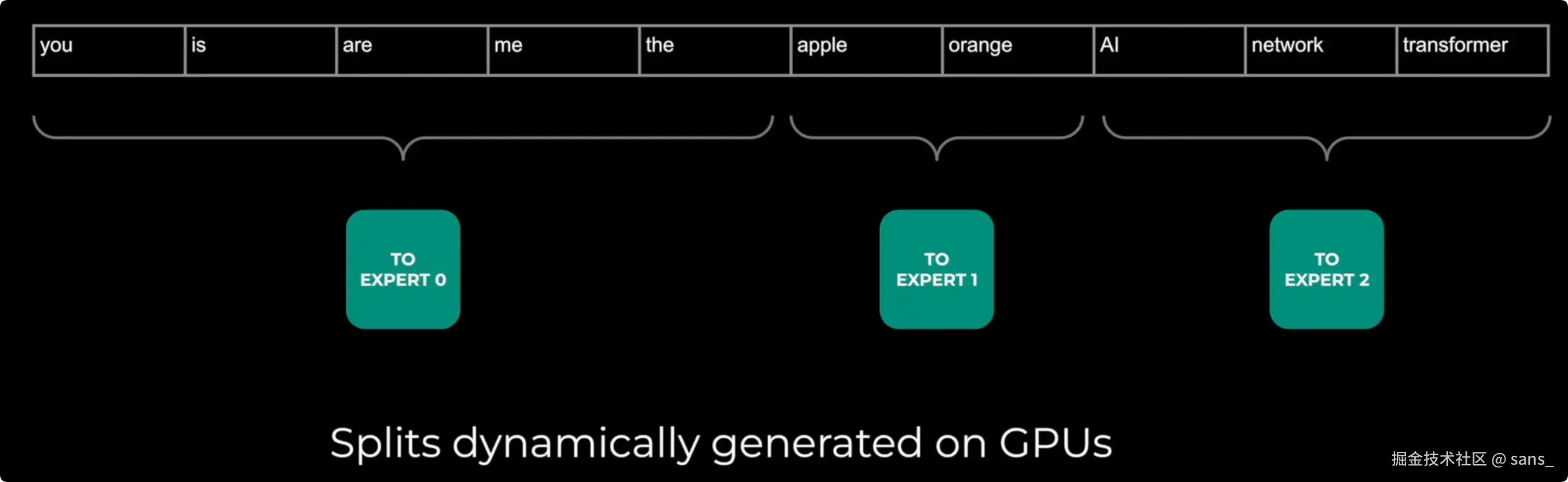

  1. 动态分组：一个GPU上的输入Tokens序列，需要被分割成多个组，每个组发送给一个不同的专家（Expert 0, 1, 2）。
  2. GPU上实时决定：关键在于，如何对Tokens进行分组（即每个组包含哪些Tokens，总共有多少个），这个分组信息（Splits）不是预先设定的。它是由上一步的计算在GPU上动态生成的。

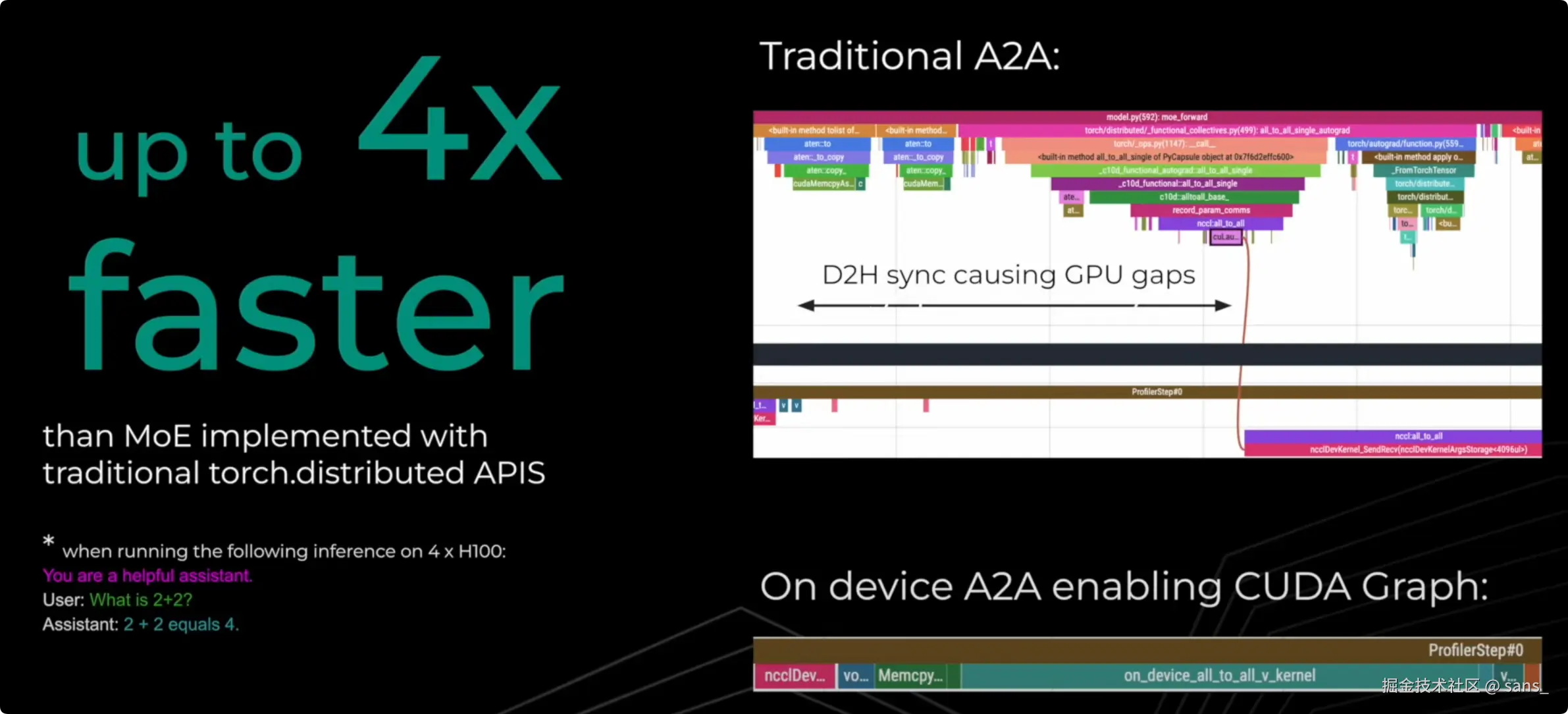

通过消除GPU与CPU之间的同步开销，基于 Symmetric Memory 这种编程模型实现的 on device A2A 比传统方法更加高效。 On device A2A 的优势

  • 设备端直接执行 (On device)：Symmetric Memory允许一个GPU上的CUDA核（Kernel）直接读取其他GPU显存中的数据。
  • 消除CPU同步：当动态路由信息在GPU上计算出来后，执行通信的内核无需通知CPU，可以直接在GPU设备端读取这些信息，并立即开始相应的数据传输。
  • 连续执行无等待：整个过程（计算路由 -> 读取路由 -> 执行通信）都在GPU上连续完成，没有任何停顿。性能时间线表现为一个紧密连接的执行块，消除了"GPU gaps"。
  • 启用CUDA Graph：由于执行过程不依赖CPU，可以将这整个无缝衔接的流程录制为CUDA Graph，从而极大地降低后续执行时的内核启动开销，进一步提升性能。

Symmetric Memory 的未来

Symmetric Memory 或者说可编程分布式共享内存模型的故事才刚刚开始。正如 PyTorch 团队所规划的，其未来的发展方向包括：

  • 跨越节点边界：结合RDMA（如IBGDA）技术，将这种对称内存模型从节点内扩展到整个集群，是其发展的必然路径。届时，开发者将能以统一的方式访问数据中心内任意GPU的内存。
  • 与compile的深度融合：未来的理想状态是，开发者只需编写逻辑上单GPU的程序，而torch.compile等编译器能够自动分析数据依赖，将必要的内存访问转换为Symmetric Memory的底层操作，自动实现分布式并行。
  • 容错与可扩展性：随着内存空间的急剧扩大，如何在这个统一的内存模型上高效地处理硬件故障、实现数据一致性，将是未来研究的核心挑战。
  • 多硬件支持: 将其设计理念推广到 AMD 等其他硬件平台。

总结

总而言之，Symmetric Memory的广泛应用代表了一种范式的转变：从传统的、基于消息传递的通信模型，转向基于直接内存访问的分布式共享内存模型。 它通过充分利用硬件的能力（比如NVLink硬件的P2P和NVLS），在紧耦合的Scale-Up系统中实现了近乎零拷贝的通信、极低的延迟和计算资源消（低SM占用），以及对复杂通信模式的支持。 此外，对于 Scale-Out 场景和非 NVIDIA 的硬件也有表现出巨大潜力。 其设计哲学为构建更统一、更高效的大规模分布式计算系统指明了方向。

HPC 视角下的 Symmetric Memory

本着写都写了就写完的原则，我们还是有必要追根溯源一下 Symmetric Memory 的思想源头------OpenSHMEM。理解其存储模型与编程范式，将为我们理解当今 GPU 上的对称内存实现提供一个更广阔的视角。 这是一个漫长的故事，为了方便理解我会将其稍加包装......

底层通信的抉择

要以HPC的视角理解 Symmetric Memory，我们必须回到分布式通信的两个基本范式：双边通信（Two-Sided） 和 单边通信（One-Sided）。

双边通信：消息传递模型 (Message Passing)

以 MPI (Message Passing Interface) 为代表的双边通信，是 HPC 领域最广为人知、应用最广泛的模型。它的核心是 send 和 recv 操作的配对。

  • 工作模式：发送方（Sender）和接收方（Receiver）必须显式地进行一次"握手"。发送方打包好数据和元数据（目标、大小、标签等）发起 send，接收方则需要准备好缓冲区并调用匹配的 recv。两者在底层通过匹配协议（Matching Protocol）对齐后，数据才开始传输。
  • 核心特征 ：数据移动与同步是耦合的。一次成功的 send/recv 不仅意味着数据传输完成，也构成了一个程序执行顺序上的强同步点。
  • 优点：模型通用性极强，几乎可以在任何网络上实现（甚至 TCP/IP），因此可移植性高，这也是 MPI 历久不衰的关键。
  • **挑战：对 GPU 的不太适配
    1. 开销与延迟：每次通信都伴随着握手协议的开销，在需要频繁、细粒度数据交换的场景下，延迟显著。
    2. 僵化的同步：收发双方的严格配对，使得实现灵活的异步计算通信重叠变得复杂，容易导致 GPU 空闲等待。
    3. 过度的通用性成为负担 ：MPI 的诸多特性在 CPU 上很强大，但对于 GPU 却是沉重的负担。MPI 的复杂特性，如任意嵌套的数据类型 、通配符接收 (ANY_SOURCE) 和复杂的匹配逻辑 ，极难在 GPU 端高效实现，若要从 CUDA Kernel 中直接发起通信，会带来难以接受的复杂性和性能开销。（MPI正在逐步增强GPU异构支持） 正是因为 MPI 在 GPU 上的这些固有瓶颈，NVIDIA 开发了 NCCL (NVIDIA Collective Communications Library)。NCCL 并非 MPI 的完全替代品，而是一个高度优化的、专为 GPU 设计的通信库。它舍弃了 MPI 的大部分通用性，专注于极致性能的集合通信（Collectives），并与 CUDA Stream 模型深度融合，从而在 GPU 集群中实现了远超传统 MPI 的效率。
单边通信：远程内存访问模型 (RMA)

以 OpenSHMEM 为代表的单边通信，则提供了一种截然不同的思路，它也是 Symmetric Memory 的直系思想源头。

  • 工作模式 ：它基于 PGAS (Partitioned Global Address Space) 模型，将所有节点的内存逻辑上视为一个可全局寻址的共享空间。通信仅需由发起方（Initiator）调用 put (远程写) 或 get (远程读) 即可完成。
  • 核心特征 ：数据移动与同步是解耦的 ，同步责任转移给开发者。put 操作会直接将数据写入目标地址，远端进程对此无需感知。发起方可以在需要时，通过调用 fence 或 barrier 等独立的同步原语来确保操作的完成和可见性。
  • 优点 ：
    1. 低延迟：消除了双边握手，通信路径更短、更高效。
    2. 高灵活性：开发者可以精确控制数据传输和同步的时机，更容易将通信延迟隐藏在计算之中。
    3. 天然适合非结构化通信：当发起方知道要发送什么、发到哪，但接收方不确定何时会有数据到达时（这正是 MoE 动态路由的典型场景），put 操作是最高效的模型。deepseek等公司的实践已经证明，基于此模型可以构建出业界领先的低延迟 MoE 通信方案。
  • 挑战：需要 RDMA 网卡等硬件支持才能发挥最佳性能。同时，由于同步需要开发者手动管理，对编程的严谨性要求更高。

为了将这一高效的通信模型引入 GPU 生态，NVIDIA 开发了 NVSHMEM 。 作为 OpenSHMEM 思想在 GPU 上的实现，NVSHMEM 不仅提供了基于 GPU 显存的Symmetric Heap （对称堆， Symmetric Memory 的一种实现），也实现了设备端发起（Device-Initiated Communication） 能力，允许 CUDA Kernel 直接发起 put/get 操作，从而实现了极致的低延迟通信。

设备端发起的通信能力 能带来不错提升但需要硬件支持 ，这种能力实现了持久内核（Persistent Kernels） 的理想，即 GPU 可以长时间运行内核，在其中交错执行计算和通信，而无需频繁返回到主机进行同步。

C++ 复制代码
__global__ void nvshmem_kernel(double *data, int my_pe, int n_pes)
{
    int tid = threadIdx.x + blockIdx.x * blockDim.x;
    // 直接在 GPU 内核中发起通信
    for (int pe = 0; pe < n_pes; pe++)
    {
        if (pe != my_pe)
        {
            // 单边 PUT 操作，无需接收方参与
            nvshmem_double_put(&data[tid], &data[tid], 1, pe);
        }
    }
    // 在内核中等待数据到达
    nvshmem_barrier_all();
}

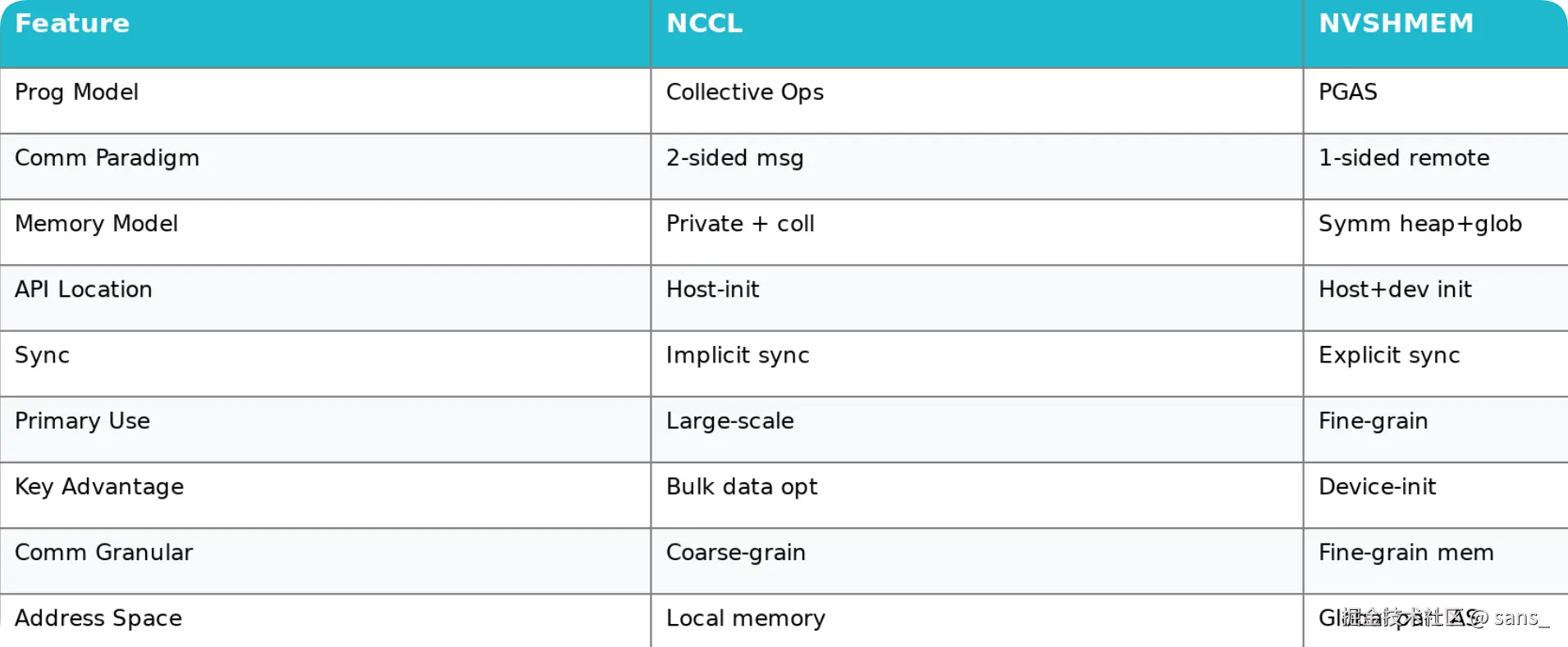

下图展示了以前 NCCL 与 NVSHMEM 的设计逻辑

分野与融合：NVSHMEM 与 NCCL 的演进

至此，我们看到了两条并行的发展路径：

  • NCCL ：始于解决 MPI 在 GPU 上的不足，专注于集合通信，内部采用类似双边的消息传递机制，通过高度工程优化取得了巨大成功。
  • NVSHMEM ：采用 OpenSHMEM 的单边通信哲学，提供更底层的、可编程的远程内存访问能力，在特定场景（如 MoE，并行卷积等）中展现出优势。 当然 NCCL 与 NVSHMEM 也存在各自的"阿喀琉斯之踵"：
  • NCCL 的局限 ：其强项在于高度优化的结构化集合通信，但对于需要根据数据内容进行动态、非结构化 通信的场景（如 MoE 路由），其固定的 API 表达能力有限 。此外，其内部模型为了饱和带宽需占用大量 SM 资源，与核心计算任务形成资源竞争。
  • NVSHMEM 的局限 ：其极致性能来自于严格的对称性假设 。对称堆的分配是集体操作 ，要求所有 GPU 步调完全一致，且缺乏灵活的通信子域。这使得构建现代大模型中常见的多层次、异构并行工作流变得极为繁琐。

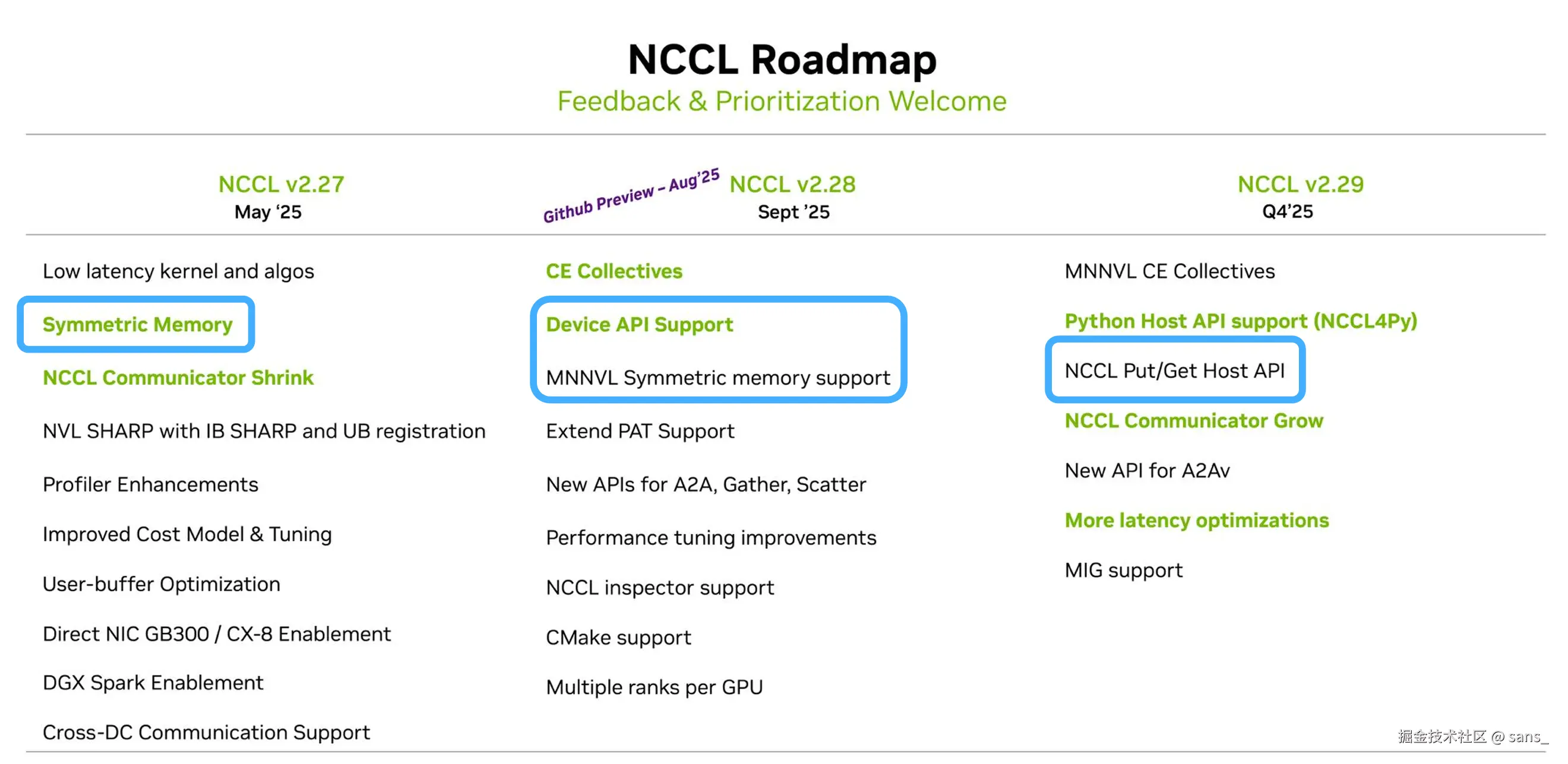

随着大模型的发展方向和 GPU 硬件的 "Scale-Up" ，传统 NCCL 内部的双边模型开始遇到瓶颈。 作为业内公认的通信操作最佳实践，为了追求极致的节点内通信性能，NCCL 开始吸收单边通信和对称内存的思想，使得 NCCL 也对 Symmetric Memory 和一系列单边操作进行实现。

上层应用的构建

如果说 NCCL Symmetric Memory 或者 NVSHMEM 的使用是为了优化集合通信算法，那么 PyTorch 则将 Symmetric Memory 提升到了一个全新的维度：一个直接面向开发者、可编程的分布式共享内存模型。

随着 DeepSeek 的横空出世，开发者试图去掌握底层的硬件。而越接近底层，开发的复杂度就越高，所以 PyTorch选择了进行封装底层的能力。

PyTorch Symmetric Memory 的实现并非单一的铁板一块，而是多后端框架。这使得开发者可以根据硬件环境、依赖库和性能需求，选择最合适的底层执行引擎。

这部分时效性比较强，以下只对当前版本

  • 默认后端 (NCCL + VMM)
    • 底层机制：该后端完美承接了前文所述的 NCCL Symmetric Memory 机制。通过 ncclCommWindowRegister 收集所有 GPU 的物理内存信息，并利用 CUDA 的虚拟内存管理 (VMM) 在每个 GPU 上建立起指向所有对等 GPU 的直接虚拟地址映射。
    • 执行方式：在 CUDA Kernel 内部，可以直接通过标准的 load/store 指令（或更高效的 multimem PTX 指令）像访问本地内存一样访问远程 GPU 的对称 Tensor。
  • NVSHMEM 后端 (可选)
    • 启用方式：torch.distributed._symmetric_memory.set_backend("NVSHMEM")
    • 底层机制：直接调用 NVSHMEM 库的 nvshmem_malloc 来分配对称堆，并使用其单边通信原语 (nvshmem_putmem/nvshmem_getmem) 和设备端 API。
  • 实验性后端，纯 NCCL 等...

PyTorch 的多后端架构最终通过对 CUDA 和 Triton Kernel 的支持，将底层能力交到了开发者手中。 此处以Perplexity.ai 开源的 pplx-kernels 库作为在 Triton 中支持 Symmetric Memory 的一个示例，其开发思路如下：

  1. Python 侧封装：在 Python 层分配对称 Tensor，并通过一个 BackendContext 对象收集所有 ranks 的指针。
  2. Kernel 调用：将指针数组作为参数传递给 Triton Kernel。
  3. Triton 侧编程：在 Triton JIT Kernel 中，开发者可以像操作普通 tl.pointer 一样，通过 tl.load 和 tl.store 对远程指针进行读写，语法上与访问本地内存几乎没有区别。
python 复制代码
# Python side
import torch
import triton
import triton.language as tl
from pplx_kernels import BackendContext

# 1. 创建对称 Tensor 和上下文
symm_tensor = ...
ctx = BackendContext(symm_tensor, backend="NVSHMEM") # or "DEFAULT"

# 2. 调用 Triton Kernel
my_triton_kernel[(...)] (ctx.pointers, ...)

# Triton JIT Kernel
@triton.jit
def my_triton_kernel(symm_ptrs, ... , MY_RANK, PEER_RANK):
    # ... a bunch of offsets calculation ...
    # 从本地数据加载
    local_val = tl.load(my_data_ptr + offsets)
    # 直接 store 到远程 GPU 的对称内存
    peer_ptr = tl.load(symm_ptrs + PEER_RANK) # 加载远程 rank 的基地址
    tl.store(peer_ptr + offsets, local_val)
    # Triton 内置的同步原语，确保内存操作完成
    tl.experimental.symm_mem_sync()
    # 直接 load 远程 GPU 的数据
    remote_val = tl.load(peer_ptr + offsets)
    # ... a custom computation ...

当前的局限性

上文中 A2A 使用对称内存进行优化，MoE 模型依赖 A2A 通信。 但是当 MoE 模型扩展到多节点时，这时候就离开了 Scale-Up 的领域，进入了机间互联的情况。 在 DeepEP 时期，跨节点场景下，NVSHMEM 通过 RDMA实现 Put/Get 操作

默认在每对 GPU 之间仅绑定一个 IB Queue Pair (QP) ，通过单一发送队列驱动所有 RDMA 写/读。当同一对 QP 上排队的请求激增时，QP 的深度限制 与 Completion Queue (CQ) 轮询锁 成为主机阻塞和 NIC 排队的核心瓶颈。 结果造成原本一条 nvshmem_putmem 从 GPU 设备发起的 RDMA 请求，会在主机侧因单 QP CQ 轮询与 IOCTL 同步而被显著延迟。

这在小消息延迟至关重要的 MoE All-to-All 中尤为致命------大量小包涌入同一个 QP，排队与 CQ 竞争导致延迟暴涨。

DeepEP 的工作正是针对这一场景的深度优化典范

  • 利用 Shared Receive Queue (SRQ) 与 eXtended Reliable Connection (XRC) ，将原本 1：1 的 QP 映射改为每多个 PE 复用一个 SRQ，或为每个线程流量分配独立 SRQ 池。
  • 利用 IB Scatter/Gather RDMA ，DeepEP 将多段用户数据在主机侧 打包 为单个 RDMA 写请求，减少 QP 交互次数。
  • 在 NVSHMEM Put/Get 之后，引入设备端原子计数器 （使用 nvshmem_atomic_inc 与 nvshmem_atomic_wait_until），减少 CPU 干预。
  • IBGDA等其他手段......

DeepEP通过对底层硬件的高度掌控，实现低延迟分布式通信，也推广了相关技术，一定程度引导了硬件的发展方向...... 但是当前不管是 NVSHMEM 还是 NCCL 在跨节点时实现的对称内存还是存在局限性。 在笔者看来，当前跨节点实现都更依赖于底层的 RDMA 协议，尚未达到节点内 P2P 访问那样的"零拷贝"和"指针级"，不够优雅。

此外NVSHMEM 这种通信库与 NCCL 提供最优的各种实现不同，开发者面临一个难题，如果不能做到极致快，就不如不做。这也是最求极致性能的 trade-off。

If it's not fast, don't do it

所以你永远可以相信 NCCL!

总结

过去，开发者需要在 NCCL 的易用性与 NVSHMEM 的灵活性之间做出选择，但这一界限正在迅速模糊。 不管是MPI（NCCL） 还是 OpenSHMEM（NVSHMEM），通信库的发展始终受到时代、硬件和应用的共同驱动。

相关推荐
sans_1 小时前
NCCL的用户缓冲区注册
人工智能
算家计算2 小时前
模糊高清修复真王炸！ComfyUI-SeedVR2-Kontext(画质修复+P图)本地部署教程
人工智能·开源·aigc
虫无涯2 小时前
LangSmith：大模型应用开发的得力助手
人工智能·langchain·llm
算家计算2 小时前
DeepSeek-R1论文登《自然》封面！首次披露更多训练细节
人工智能·资讯·deepseek
weiwenhao3 小时前
关于 nature 编程语言
人工智能·后端·开源
神经星星3 小时前
训练成本29.4万美元，DeepSeek-R1登Nature封面，首个通过权威期刊同行评审的主流大模型获好评
人工智能
神州问学3 小时前
【AI洞察】别再只想着“让AI听你话”，人类也需要学习“适应AI”！
人工智能
DevUI团队3 小时前
🚀 MateChat V1.8.0 震撼发布！对话卡片可视化升级，对话体验全面进化~
前端·vue.js·人工智能
聚客AI3 小时前
🎉7.6倍训练加速与24倍吞吐提升：两项核心技术背后的大模型推理优化全景图
人工智能·llm·掘金·日新计划
热门推荐
01UV 工具安装与国内镜像源配置指南02GitHub 镜像站点0346个Nano-banana 精选提示词，持续更新中04Claude Code 平替：OpenAI发布 Codex CLI ，GPT-5 国内直接使用05UV安装并设置国内源06保姆级教程：手把手教你用Dify实现完美多轮对话（附Chatflow和提示词）07解决 WSL Ubuntu 中 /etc/resolv.conf 自动重置问题08A股预测还能更准？开源大模型Kronos带你跑通预测+回测全流程09Spec-Kit 使用指南10KGG转MP3工具|非KGM文件|解密音频
