XxlJob 源码分析06：任务执行流程（一）之调度器揭秘

Funcy2025-09-19 22:15

注：本系列源码分析基于XxlJob 2.3.0，gitee仓库链接：gitee.com/funcy/xxl-j....

从本文开始，我们将用三篇文章来介绍xxl-job最核心的功能------xxl-job任务执行流程。xxl-job任务的执行包含3个组件：调度器、触发器、执行器，本文将重点介绍调度器的流程。

xxl-job调度器位于admin进程，主要功能为精准获取将要执行的任务，处理调度器的方法为JobScheduleHelper#start，在《admin启动流程》一文中也提到过该方法，不过当时并未展开讨论，在本文中将详细分析该方法。

JobScheduleHelper#start 代码如下：

java 复制代码
public void start(){

   // schedule thread
   scheduleThread = new Thread(new Runnable() {
      public void run() {
         // 省略run()方法的内容，下面再展开
         ...
      }
   });
   scheduleThread.setDaemon(true);
   scheduleThread.setName("xxl-job, admin JobScheduleHelper#scheduleThread");
   scheduleThread.start();


   // ring thread
   ringThread = new Thread(new Runnable() {
      public void run() {
         // 省略run()方法的内容，下面再展开
         ...
      }
   });
   ringThread.setDaemon(true);
   ringThread.setName("xxl-job, admin JobScheduleHelper#ringThread");
   ringThread.start();
}

可以看到，这个方法启动了两个线程：

  • scheduleThread：调度线程，用来获取需要执行的任务

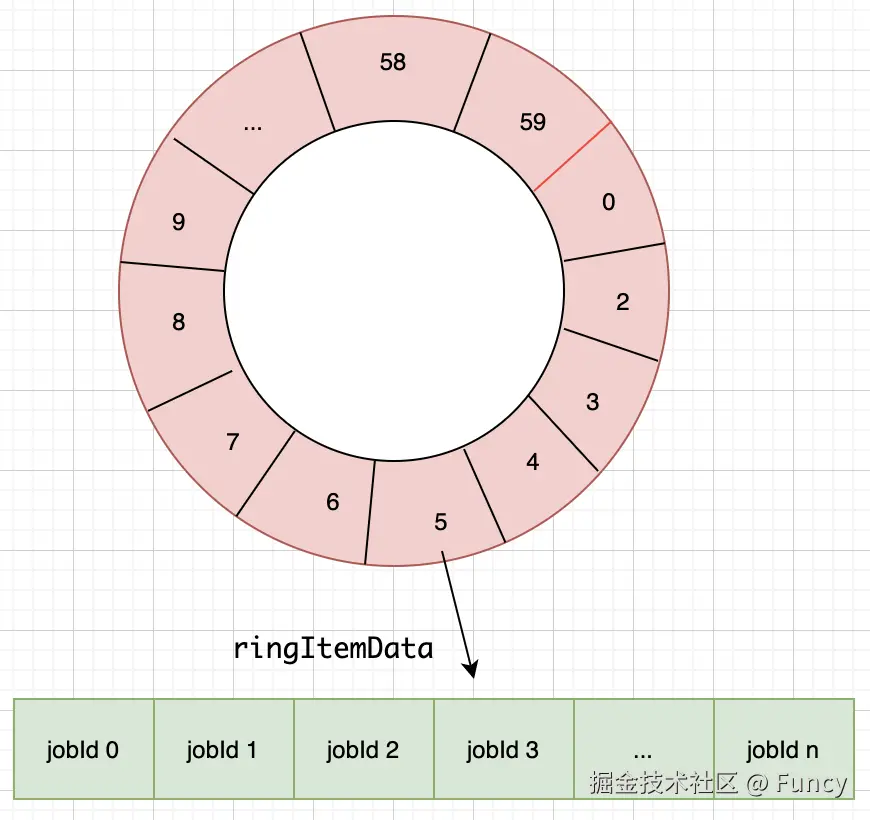

  • ringThread：时间轮线程，用来精准控制任务的执行时间点

任务的调度就是依靠以上两个线程来完成的，我们继续。

scheduleThread

我们先来分析scheduleThread，查看其 run()方法：

java 复制代码
@Override
public void run() {

   // 休眠，表示线程启动5s后才去执行任务
   try {
      TimeUnit.MILLISECONDS.sleep(5000 - System.currentTimeMillis()%1000 );
   } catch (InterruptedException e) {
      if (!scheduleThreadToStop) {
         logger.error(e.getMessage(), e);
      }
   }
   logger.info(">>>>>>>>> init xxl-job admin scheduler success.");

   // pre-read count: treadpool-size * trigger-qps (each trigger cost 50ms,
   // qps = 1000/50 = 20)
   int preReadCount = (XxlJobAdminConfig.getAdminConfig().getTriggerPoolFastMax()
         + XxlJobAdminConfig.getAdminConfig().getTriggerPoolSlowMax()) * 20;

   while (!scheduleThreadToStop) {

      // Scan Job
      long start = System.currentTimeMillis();

      Connection conn = null;
      Boolean connAutoCommit = null;
      PreparedStatement preparedStatement = null;

      boolean preReadSuc = true;
      try {

         conn = XxlJobAdminConfig.getAdminConfig().getDataSource().getConnection();
         connAutoCommit = conn.getAutoCommit();
         // 调整数据库连接的自动提交方式，为false表示手动提交，后面会看到 conn.commit() 的调用
         conn.setAutoCommit(false);
         // sql 语句后加 for update，表示获取数据库的写锁（排他锁）
         preparedStatement = conn.prepareStatement(
            "select * from xxl_job_lock where lock_name = 'schedule_lock' for update");
         preparedStatement.execute();
         // 能执行到这里，就表示获得了锁
         // tx start

         // 1、pre read
         long nowTime = System.currentTimeMillis();
         // 查出未来5s内需要执行的任务
         List<XxlJobInfo> scheduleList = XxlJobAdminConfig.getAdminConfig()
               .getXxlJobInfoDao().scheduleJobQuery(nowTime + PRE_READ_MS, preReadCount);
         if (scheduleList!=null && scheduleList.size()>0) {
            // 2、push time-ring
            for (XxlJobInfo jobInfo: scheduleList) {

               // time-ring jump
               // 处理过期任务：执行触发时间超过了5s还没执行
               if (nowTime > jobInfo.getTriggerNextTime() + PRE_READ_MS) {
                  // 2.1、trigger-expire > 5s：pass && make next-trigger-time
                  logger.warn(">>>>>>>>>>> xxl-job, schedule misfire, jobId = "
                     + jobInfo.getId());

                  // 1、misfire match
                  // 处理过期的任务，处理策略有 FIRE_ONCE_NOW（立即执行1次）
                  // 与 DO_NOTHING（什么也不做），默认是 DO_NOTHING
                  MisfireStrategyEnum misfireStrategyEnum = MisfireStrategyEnum.match(
                        jobInfo.getMisfireStrategy(), MisfireStrategyEnum.DO_NOTHING);
                  if (MisfireStrategyEnum.FIRE_ONCE_NOW == misfireStrategyEnum) {
                        // FIRE_ONCE_NOW 》 trigger
                        // 触发过期的任务，这里的 trigger(...) 就是触发任务的方法了
                        JobTriggerPoolHelper.trigger(jobInfo.getId(),
                           TriggerTypeEnum.MISFIRE, -1, null, null, null);
                        logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger :"
                           + " jobId = " + jobInfo.getId() );
                  }

                  // 2、fresh next
                  // 更新最近一次执行时间以及下次执行时间，这里只是设置值，数据库的更新操作在下面执行
                  refreshNextValidTime(jobInfo, new Date());

               } else if (nowTime > jobInfo.getTriggerNextTime()) {
                  // 2.2、trigger-expire < 5s：direct-trigger && make next-trigger-time
                  // 处理立即执行的任务：过了执行时间，但执行时间与当前时间相差不足5s，立即执行1次

                  // 1、trigger
                  JobTriggerPoolHelper.trigger(jobInfo.getId(), TriggerTypeEnum.CRON,
                     -1, null, null, null);
                  logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger : jobId = "
                     + jobInfo.getId() );

                  // 2、fresh next
                  refreshNextValidTime(jobInfo, new Date());

                  // next-trigger-time in 5s, pre-read again
                  // 执行完之后，还需要再次执行，加入时间轮
                  if (jobInfo.getTriggerStatus()==1 && nowTime + PRE_READ_MS
                        > jobInfo.getTriggerNextTime()) {

                     // 1、make ring second
                     // 执行时间的秒数，比如任务的执行时间为 11:02:05，这里得到的就是秒数 5
                     int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);

                     // 2、push time ring
                     pushTimeRing(ringSecond, jobInfo.getId());

                     // 3、fresh next
                     refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));

                  }

               } else {
                  // 未来5秒内执行的任务，加入时间轮
                  // 2.3、trigger-pre-read：time-ring trigger && make next-trigger-time

                  // 1、make ring second
                  int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);

                  // 2、push time ring
                  pushTimeRing(ringSecond, jobInfo.getId());

                  // 3、fresh next
                  refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));

               }

            }

            // 3、update trigger info
            for (XxlJobInfo jobInfo: scheduleList) {
               XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().scheduleUpdate(jobInfo);
            }

         } else {
               preReadSuc = false;
         }

         // tx stop

      } catch (Exception e) {
         if (!scheduleThreadToStop) {
            logger.error(">>>>>>>>>>> xxl-job, JobScheduleHelper#scheduleThread error:{}", e);
         }
      } finally {

         // commit
         if (conn != null) {
            try {
               conn.commit();
            } catch (SQLException e) {
               if (!scheduleThreadToStop) {
                  logger.error(e.getMessage(), e);
               }
            }
            try {
               conn.setAutoCommit(connAutoCommit);
            } catch (SQLException e) {
               if (!scheduleThreadToStop) {
                  logger.error(e.getMessage(), e);
               }
            }
            try {
               // 在使用数据库连接池时，close()方法表示将连接归还到连接池中
               conn.close();
            } catch (SQLException e) {
               if (!scheduleThreadToStop) {
                  logger.error(e.getMessage(), e);
               }
            }
         }

         // close PreparedStatement
         if (null != preparedStatement) {
            try {
               preparedStatement.close();
            } catch (SQLException e) {
               if (!scheduleThreadToStop) {
                  logger.error(e.getMessage(), e);
               }
            }
         }
      }
      long cost = System.currentTimeMillis()-start;


      // Wait seconds, align second
      if (cost < 1000) {  // scan-overtime, not wait
         try {
            // pre-read period: success > scan each second; fail > skip this period;
            // 加载到了接下来的任务，就休眠1s，否则休眠5s
            TimeUnit.MILLISECONDS.sleep((preReadSuc?1000:PRE_READ_MS)
               - System.currentTimeMillis()%1000);
         } catch (InterruptedException e) {
            if (!scheduleThreadToStop) {
               logger.error(e.getMessage(), e);
            }
         }
      }

   }

   logger.info(">>>>>>>>>>> xxl-job, JobScheduleHelper#scheduleThread stop");
}

方法有点长，但实际并不复杂，对照着代码中的注释，大体上应该也能明白这个方法做了什么，不明白也没关系，接下来我们对这个方法具体分析。

1. 休眠，对齐执行时间

java 复制代码
 // 休眠，表示线程启动5s后才去执行任务
try {
   TimeUnit.MILLISECONDS.sleep(5000 - System.currentTimeMillis()%1000 );
} catch (InterruptedException e) {
   if (!scheduleThreadToStop) {
      logger.error(e.getMessage(), e);
   }
}
logger.info(">>>>>>>>> init xxl-job admin scheduler success.");

之所以不是一启动就去获取要执行的任务，主要是为了等待准备工作的完成（如触发线程的启动）。在设置休眠时间时，xxl-job是这么处理的：

perl 复制代码
5000 - System.currentTimeMillis()%1000

前面的5000表示5s这没问题，后面的System.currentTimeMillis()%1000是几个意思呢？

我们都知道，System.currentTimeMillis()得到的是一个精确到毫秒的时间戳，将其与1000求余，得到的就是当时时刻的毫秒数了。

那么5000 - 当前时刻的毫秒数究竟有什么意义呢？我们想一想，假设当前时间是2022-05-12 12:02:12.324，当前时刻的毫秒数是324，如果直接休眠5s，休眠后的时间是2022-05-12 12:02:17.324，而如果休眠时间是5000 - 324 = 4676 毫秒呢？这样休眠后的时间就是2022-05-12 12:02:17.000，可以看到，这样就凑成了整秒数。

这样我们就明白了，休眠时间设置为5000 - System.currentTimeMillis()%1000，是为了整秒执行线程里的内容。

2. 每次查询的任务数

java 复制代码
int preReadCount = (XxlJobAdminConfig.getAdminConfig().getTriggerPoolFastMax()
      + XxlJobAdminConfig.getAdminConfig().getTriggerPoolSlowMax()) * 20;

这个值设置的是每次获取的任务数，其实就是限制每次从数据库中获取的记录数，值为线程池的总线程数的20倍，之所以有getTriggerPoolFastMax()与getTriggerPoolSlowMax()，是因为xxl-job会根据任务触发时间，将任务分为"触发慢的任务"与"触发快的任务"，分别对应一个线程池来处理，这块是xxl-job触发流程的内容，我们在下一篇文章中再详细叙述。

getTriggerPoolFastMax()与getTriggerPoolSlowMax()的值是多少呢？在application.properties中这样的配置：

properties 复制代码
## xxl-job, triggerpool max size
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100

这就是用来配置这两个线程池的线程数的，这样算下来，preReadCount = （200 + 100）* 20 = 6000，即每次查询从数据库中最多可获取6000个待执行的任务。

3. 在 while 循环中获取需要执行的任务

接下来的代码都在一个while循环体中，代码如下：

java 复制代码
while (!scheduleThreadToStop) {

   long start = System.currentTimeMillis();

   // 获取需要执行的任务
   ...

   long cost = System.currentTimeMillis()-start;

   if (cost < 1000) {
      try {
         // 加载到了接下来的任务，就休眠1s，否则休眠5s
         // 加载到了任务时，preReadSuc为ture
         TimeUnit.MILLISECONDS.sleep((preReadSuc ? 1000 : PRE_READ_MS)
            - System.currentTimeMillis() % 1000);
      } catch (InterruptedException e) {
         if (!scheduleThreadToStop) {
            logger.error(e.getMessage(), e);
         }
      }
   }

}

为了能清晰看到代码的脉络，以上代码省略了任务获取逻辑。

对于代码中的while (!scheduleThreadToStop)，想必小伙伴已经很熟悉了，xxl-job中需要一直执行的线程都是这么个套路，scheduleThreadToStop的值又会是一个stop方法中被修改，这块我们就不展示了，有兴趣的小伙伴可自行查看JobScheduleHelper#toStop。

while循环体中的代码，代码运行到最后，依然是进行休眠操作，这里需要重点说明下他的休眠处理。

在休眠前，会先判断cost < 1000，这里的cost是"获取待执行任务"这个操作消耗的时间，当消耗的时间小于1000毫秒时才进入休眠操作。为何大于等于1000时，不用休眠呢？

xxl-job任务调度的最小精度是秒，因此理想情况下，调度线程应该每秒去数据库中获取下将要执行的任务，对于cost < 1000的情况就应该休眠下等到下一秒再去执行；对于cost >= 1000，已经过了1秒了，不用再休眠，直接执行就可以了。

再来看看休眠时间的处理：

java 复制代码
(preReadSuc ? 1000 : PRE_READ_MS) - System.currentTimeMillis() % 1000

对上述代码中出现的两个变量做下说明：

  • preReadSuc：当从数据库中获取到任务时，该值会设置成true，否则为false
  • PRE_READ_MS：常量，值为 5000

因此，从以上表达式中可以看出，当数据库中存在待执行的任务时，就休眠1s，否则就休眠5s.为何是5s呢？因为从数据库中获取任务时，会获取在未来5s内执行的任务，如果未获取到任务，就表示未来5s内都没有需要执行的任务，直接休眠5s就可以了。

对于减去System.currentTimeMillis() % 1000的操作，同前面讲述的一样，也是为了得到整秒数，就不多说了。

4. 分布式锁的实现

在任务的获取前，需要处理加锁操作，这点也好理解，在分布式时代，可能有多个admin实例在协作运行，如果不加分布式锁，在同一时刻，会有多个admin实例同时执行调度操作，最终造成任务的重复执行，这样明显不是我们所期望的，因此加锁是有必要的，那么分布式锁该如何加呢？

xxl-job加分布式锁的方案是使用数据库的读锁，相关代码如下：

java 复制代码
try {
   conn = XxlJobAdminConfig.getAdminConfig().getDataSource().getConnection();
   connAutoCommit = conn.getAutoCommit();
   // 调整数据库连接的自动提交方式，为false表示手动提交，后面会看到 conn.commit() 的调用
   conn.setAutoCommit(false);
   // sql 查询语句后加 for update，表示获取数据库的写锁（排他锁）
   preparedStatement = conn.prepareStatement(
      "select * from xxl_job_lock where lock_name = 'schedule_lock' for update");
   preparedStatement.execute();
   // 能执行到这里，就表示获得了锁

   // 省略执行的内容
   ...

} finally {

   // commit
   if (conn != null) {
      try {
         conn.commit();
      } catch (SQLException e) {
         if (!scheduleThreadToStop) {
            logger.error(e.getMessage(), e);
         }
      }
      try {
         // 还原 autoCommit 值
         conn.setAutoCommit(connAutoCommit);
      } catch (SQLException e) {
         if (!scheduleThreadToStop) {
            logger.error(e.getMessage(), e);
         }
      }
      try {
         // 在使用数据库连接池时，close()方法表示将连接归还到连接池中
         conn.close();
      } catch (SQLException e) {
         if (!scheduleThreadToStop) {
            logger.error(e.getMessage(), e);
         }
      }
   }

   // close PreparedStatement
   if (null != preparedStatement) {
      try {
         preparedStatement.close();
      } catch (SQLException e) {
         if (!scheduleThreadToStop) {
            logger.error(e.getMessage(), e);
         }
      }
   }
}

对代码中重要的地方都作了注释，使用数据库实现排他锁的关键就在于如下：

sql 复制代码
select * from xxl_job_lock where lock_name = 'schedule_lock' for update

对一个select语句加上for update，就表示获取数据库的写锁，写锁是排他锁，当一个连接获取到写锁后，其他连接就只能等待写锁的释放了，这样也就实现了分布式锁。

关于以上代码获取连接、关闭自动提交、手动执行sql、重置自动提交状态、关闭连接等等操作，为何不使用spring-tx提供的功能呢？使用spring编程式事务或声明式事务（@Transactional注解）就能完成代码以上一大堆代码的功能了。

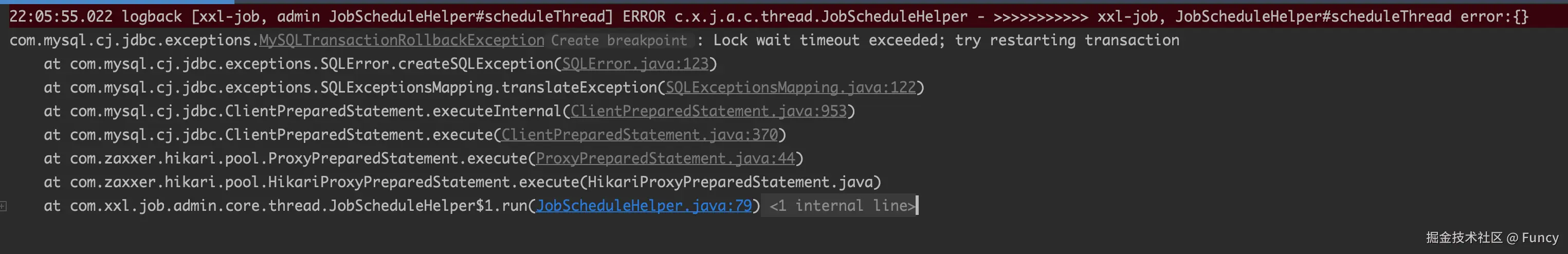

在获取锁时，如果一个连接一直无法获取锁，是不是会一直等待呢？在mysql中，获取锁是有超时时间的，达到超时时间后，会报错：

报完错之后，while循环还在继续，又进入下一轮的锁等待，直到获得锁或到达超时时间。因此，对于数据库实现的分布式锁来说，在多个线程竞争锁的情况下，至少有以下几个不足：

  1. 无法立即知道锁获取结果，也无法指定超时时间，成功与否完全取决于数据库，等待时间也是，自主性太差
  2. 获取不到锁的数据库连接会一直等待锁，这会造成数据库的压力会比较大

5. 任务的获取

继续，获取到锁后，接着就是从数据库查找要执行的任务了：

java 复制代码
// 查出未来5s内需要执行的任务
List<XxlJobInfo> scheduleList = XxlJobAdminConfig.getAdminConfig()
      .getXxlJobInfoDao().scheduleJobQuery(nowTime + PRE_READ_MS, preReadCount);

查找需要执行的任务的方法为XxlJobInfoDao#scheduleJobQuery，参数中的PRE_READ_MS值为5000，preReadCount值为6000，执行的sql如下：

sql 复制代码
SELECT <include refid="Base_Column_List" />
FROM xxl_job_info AS t
WHERE t.trigger_status = 1
   and t.trigger_next_time <![CDATA[ <= ]]> #{maxNextTime}
ORDER BY id ASC
LIMIT #{pagesize}

注意到and t.trigger_next_time <= #{maxNextTime}，这样就得到的是下一次执行时间小于maxNextTime的任务，也包含了过期任务（即到了执行时间但但没执行的任务）。

6. 任务的处理

得到待执行的任务后，接下来就是对这些任务进行触发操作了。在xxl-job中，待执行的任务分为3类：

  • 过期时间超时5s的任务：例如，当前时间是2022-05-12 12:00:00，任务A下一次的执行应该在2022-05-12 11:59:50，这就是到点但任务未执行的情况，而执行时间与当前时间相差超过了5s.
  • 过期时间在5s内：例如，当前时间是2022-05-12 12:00:00，任务B下一次的执行应该在2022-05-12 11:59:56，这也是到点任务未执行的情况，不过执行时间与当前时间相差在5s内.
  • 在未来5s内要执行的任务：例如，当前时间是2022-05-12 12:00:00，任务A下一次的执行应该在2022-05-12 12:00:03，该任务是未来5s内将要执行的.

由于查询时指定了PRE_READ_MS值为5000，因此得到的任务中不会出现在未来执行但与当前时间超过5s的任务。

对于以上3类任务，xxl-job分别做了不同的处理，我们继续往下分析。

1. 过期时间超过5s的任务

对于过期时间超过5s的任务，xxl-job处理的代码如下：

java 复制代码
// 处理过期任务：执行触发时间超过了5s还没执行
if (nowTime > jobInfo.getTriggerNextTime() + PRE_READ_MS) {
   logger.warn(">>>>>>>>>>> xxl-job, schedule misfire, jobId = "
      + jobInfo.getId());

   // 处理过期的任务，处理策略有 FIRE_ONCE_NOW（立即执行1次）
   // 与 DO_NOTHING（什么也不做），默认是 DO_NOTHING
   MisfireStrategyEnum misfireStrategyEnum = MisfireStrategyEnum.match(
         jobInfo.getMisfireStrategy(), MisfireStrategyEnum.DO_NOTHING);
   if (MisfireStrategyEnum.FIRE_ONCE_NOW == misfireStrategyEnum) {
         // FIRE_ONCE_NOW 》 trigger
         // 触发过期的任务，这里的 trigger(...) 就是触发任务的方法了
         JobTriggerPoolHelper.trigger(jobInfo.getId(),
            TriggerTypeEnum.MISFIRE, -1, null, null, null);
         logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger :"
            + " jobId = " + jobInfo.getId() );
   }

   // 更新最近一次执行时间以及下次执行时间，这里只是设置值，数据库的更新操作在下面执行
   refreshNextValidTime(jobInfo, new Date());

}

代码中，会先判断过期处理策略，对于FIRE_ONCE_NOW策略，会调用JobTriggerPoolHelper.trigger(...)方法，否则就什么也不做，之前就调用refreshNextValidTime(...)设置该任务下一次执行时间。

在xxl-job中，调度过期策略有两种：

  • FIRE_ONCE_NOW：立即执行一次
  • DO_NOTHING：什么也不做，默认策略

该策略可以在任务编辑界面设置：

代码中出现的JobTriggerPoolHelper.trigger(...)方法，就是任务的触发方法，也是任务调度的另一组件------触发器。关于它的内容我们在下一篇文章中再详细展开，这里知道它是负责将任务提交到executor的组件就行了。

代码的最后调用了refreshNextValidTime(...)方法，我们来看看这个方法做了什么：

java 复制代码
 private void refreshNextValidTime(XxlJobInfo jobInfo, Date fromTime) throws Exception {
   // 下一次执行的时间
   Date nextValidTime = generateNextValidTime(jobInfo, fromTime);
   if (nextValidTime != null) {
      jobInfo.setTriggerLastTime(jobInfo.getTriggerNextTime());
      jobInfo.setTriggerNextTime(nextValidTime.getTime());
   } else {
      jobInfo.setTriggerStatus(0);
      jobInfo.setTriggerLastTime(0);
      jobInfo.setTriggerNextTime(0);
      logger.warn(">>>>>>>>>>> xxl-job, refreshNextValidTime fail for job: jobId={}, "
            + "scheduleType={}, scheduleConf={}",
            jobInfo.getId(), jobInfo.getScheduleType(), jobInfo.getScheduleConf());
   }
}

从代码来看，以上代码就是得到任务下一次的执行时间，然后进行一个赋值操作，generateNextValidTime(jobInfo, fromTime)就是计算下一次执行时间的。注意到该方法仅是做了一个赋值，真正更新到数据库的操作还在接下来的代码中。

2. 过期5s内的任务

继续看来看过期时间在5s内的任务，代码如下：

java 复制代码
else if (nowTime > jobInfo.getTriggerNextTime()) {
   // 处理立即执行的任务：过了执行时间，但执行时间与当前时间相差不足5s，立即执行1次

   JobTriggerPoolHelper.trigger(jobInfo.getId(), TriggerTypeEnum.CRON,
      -1, null, null, null);
   logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger : jobId = "
      + jobInfo.getId() );

   refreshNextValidTime(jobInfo, new Date());

   // 执行完之后，还需要再次执行，加入时间轮
   if (jobInfo.getTriggerStatus()==1 && nowTime + PRE_READ_MS
         > jobInfo.getTriggerNextTime()) {

      // 执行时间的秒数，比如任务的执行时间为 11:02:05，这里得到的就是秒数 5
      int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);

      pushTimeRing(ringSecond, jobInfo.getId());

      refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));

   }

}

对于过期时间在5s内的任务，xxl-job的做法是立即触发一次，触发完成后，设置任务的下一次执行时间。处理完这两步操作后，如果这个任务在未来5s内还要再次执行，那要如何呢？这里分了3步：

  1. 计算执行时间的秒数，也就是jobInfo.getTriggerNextTime()/1000)%60，比如执行时间是2022-05-12 12:00:03，这样计算得到的秒数为3
  2. 根据秒数，将任务id放到时间轮指定的位置，也就是pushTimeRing(...)方法
  3. 刷新任务下一次的执行时间，也就是refreshNextValidTime(...)方法

实际上，在下一小节中，对未到执行时间的任务的处理，也是按以上3步操作来进行的。注意到以上有个方法pushTimeRing(...)，关于该方法的操作，在下面的篇幅中再展开。

3. 未到执行时间的任务

最后就是处理未到执行时间的任务了，代码如下：

java 复制代码
else {
   // 未来5秒内执行的任务，加入时间轮
   // 2.3、trigger-pre-read：time-ring trigger && make next-trigger-time

   // 1、make ring second
   int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);

   // 2、push time ring
   pushTimeRing(ringSecond, jobInfo.getId());

   // 3、fresh next
   refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));

}

处理方式与过期5s内的任务中对未来要执行的任务处理一模一样，这里就不多说了。

7. 时间轮处理

对于需要在未来执行的任务，xxl-job的做法是调用pushTimeRing(...)方法，接下来我们就来看看这个方法做了什么，进入 JobScheduleHelper#pushTimeRing：

java 复制代码
private void pushTimeRing(int ringSecond, int jobId){
   // push async ring
   List<Integer> ringItemData = ringData.get(ringSecond);
   if (ringItemData == null) {
      ringItemData = new ArrayList<Integer>();
      ringData.put(ringSecond, ringItemData);
   }
   ringItemData.add(jobId);

   logger.debug(">>>>>>>>>>> xxl-job, schedule push time-ring : "
         + ringSecond + " = " + Arrays.asList(ringItemData) );
}

对于时间轮，结构如下：

就一个秒盘一样，拥有 0-59 60个索引位，每个索引位都是一个List<Integer>结构，存放的是未来要执行任务的jobId。在调用pushTimeRing(...)前，会先通过jobInfo.getTriggerNextTime()/1000)%60计算执行时间的秒数，这个秒数就是时间轮的索引位。

将任务添加到时间轮后，任务的获取操作就算完成了，那么放入时间轮中的任务又在什么时候拿出来交给触发器呢？这个就是ringThread线程的任务了，在后面会继续深入。

8. 更新任务下一次执行时间

对于每类任务，在代码的最后，都会调用refreshNextValidTime(...)方法，前面已经提到过该方法是用来设置任务下一次执行任务的，但并未更新到数据库中。在处理完3类任务后，接下来就是数据库的更新操作了，代码如下：

java 复制代码
for (XxlJobInfo jobInfo: scheduleList) {
   XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().scheduleUpdate(jobInfo);
}

这里才是真正地进行数据库的操作，更新任务下一次执行时间的方法为XxlJobInfoDao#scheduleUpdate，执行的sql如下：

sql 复制代码
UPDATE xxl_job_info
SET
   trigger_last_time = #{triggerLastTime},
   trigger_next_time = #{triggerNextTime},
   trigger_status = #{triggerStatus}
WHERE id = #{id}

介绍完调度线程执行的流程后，我们对该线程的执行流程梳理如下：

  1. 获取锁
  2. 加载过期的任务以及即将执行的任务
    1. 过期的任务：过期时间超过5s，按配置的规则处理（立即执行1次、什么也不做）
    2. 立即执行的任务：过期时间在5s内，立即执行1次；对于在未来5s内还需要执行的任务，放入时间轮，待到时触发
    3. 即将执行的任务：放入时间轮，待到时触发
  3. 更新任务下一次执行时间
  4. 释放锁、休眠操作

ringThread

我们再来看看在JobScheduleHelper#start中启动的另一个线程：ringThread。在介绍scheduleThread线程的流程时，对于未来5s内需要执行的线程，xxl-job是放了一个名为时间轮的结构中，而ringThread所做的工作就是从时间轮中获取到点任务，将其交给触发器的，直接进入ringThread的run()方法：

java 复制代码
public void run() {

   while (!ringThreadToStop) {

      // align second
      try {
         TimeUnit.MILLISECONDS.sleep(1000 - System.currentTimeMillis() % 1000);
      } catch (InterruptedException e) {
         if (!ringThreadToStop) {
               logger.error(e.getMessage(), e);
         }
      }

      try {
         // second data
         List<Integer> ringItemData = new ArrayList<>();
         int nowSecond = Calendar.getInstance().get(Calendar.SECOND);
         // 这里的i仅取值 0、1，从准确性上讲，应该仅处理i=0刻度的任务就可以了，
         // 这里作者为了避免处理耗时太长，跨过刻度，因此向前校验一个刻度，即i=1
         for (int i = 0; i < 2; i++) {
            // 注意刻度的计算，为了防止出现负数，需要加60再取余，跟循环队列的处理类似
            List<Integer> tmpData = ringData.remove( (nowSecond+60-i)%60 );
            if (tmpData != null) {
               ringItemData.addAll(tmpData);
            }
         }

         // ring trigger
         logger.debug(">>>>>>>>>>> xxl-job, time-ring beat : " + nowSecond + " = "
               + Arrays.asList(ringItemData) );
         if (ringItemData.size() > 0) {
            // do trigger
            // 获取了需要处理的任务，在这里进行触发操作
            for (int jobId: ringItemData) {
               // do trigger
               JobTriggerPoolHelper.trigger(jobId, TriggerTypeEnum.CRON, -1, null, null, null);
            }
            // clear
            ringItemData.clear();
         }
      } catch (Exception e) {
         if (!ringThreadToStop) {
               logger.error(">>>>>>>>>>> xxl-job, JobScheduleHelper#ringThread error:{}", e);
         }
      }
   }
   logger.info(">>>>>>>>>>> xxl-job, JobScheduleHelper#ringThread stop");
}

这个方法的内容还是比较简单的，对照着代码中的注释，基本上能明白其操作流程了，这里我们简单地分析下。

整个方法的主要操作是在while (!ringThreadToStop)循环中，关于while循环的套路以及ringThreadToStop值的更新，前面介绍得已经够多了，这里就不多说了。

代码一开始，就是一段休眠操作，休眠的时间为1000 - System.currentTimeMillis() % 1000毫秒，这是一个对齐整秒数的操作，在分析scheduleThread线程的流程时已经详细分析过这种操作，这里就不多分析了。

接下来就是从时间轮中获取jobId列表的操作，key为当前时间的秒数，需要注意的是，这里取了两个秒数：(nowSecond+60-0)%60、(nowSecond+60-1)%60，本来只取(nowSecond+60-0)%60对应的jobId列表就可以了，这里作者为了避免处理耗时太长，跨过刻度，因此向前多取了一个刻度。

获取到jobId列表后，接着就是调用JobTriggerPoolHelper.trigger(...)进行触发操作，到这里任务的调度就算是完成了。

本小节的最后，我们也来总结下该线程的执行流程：

  1. 从时间轮中获取当前秒数对应的jobIdList
  2. 遍历jobIdList，对每一个jobId分别进行触发操作

总结

本文重点分析了xxl-job的调度器执行流程，调度器由两个线程相互协作完成：

  • scheduleThread：定时从数据库中获取待执行的任务，并将这些任务放入时间轮中
  • ringThread：定时从时间轮中获取将要执行的任务，进行触发操作

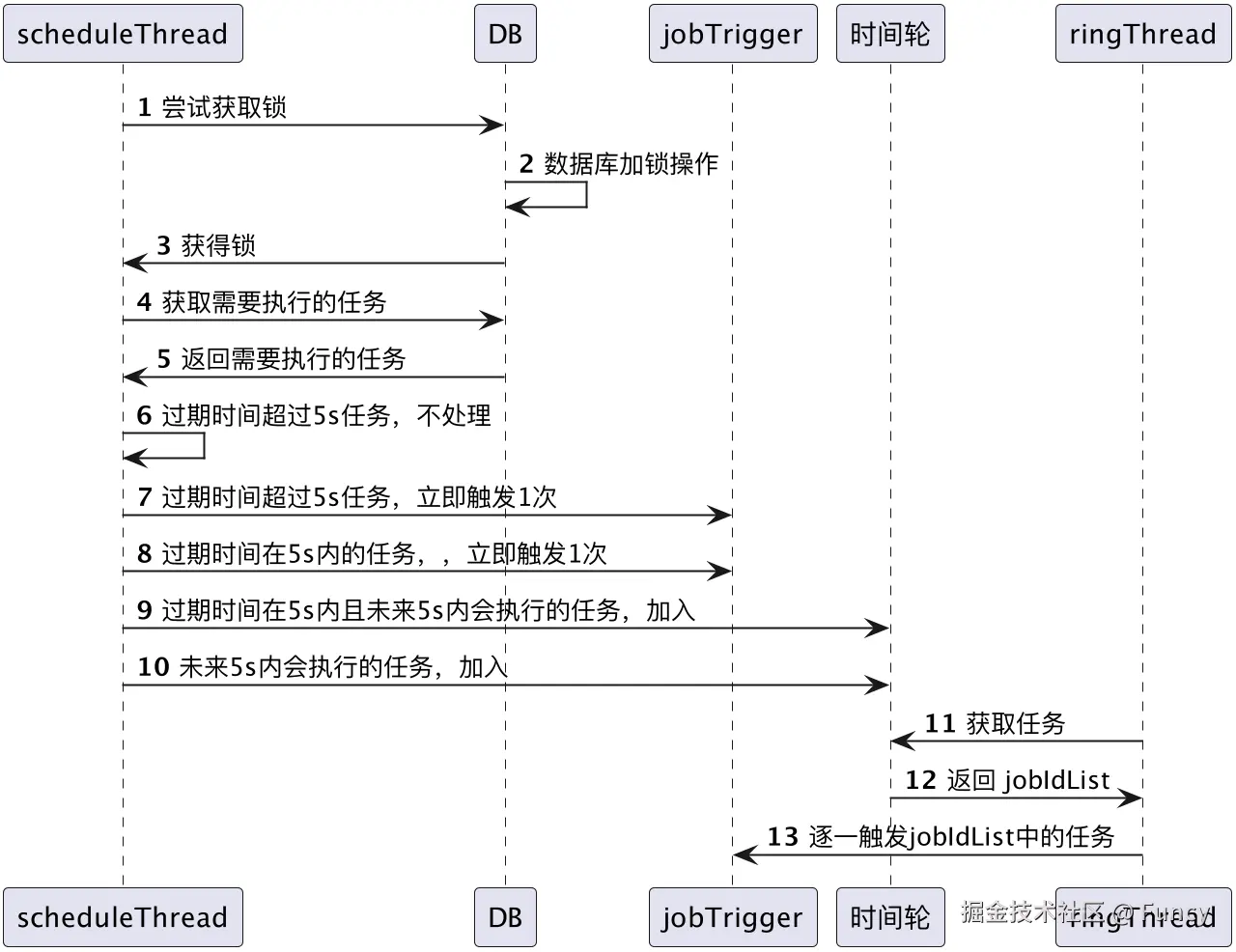

详细流程如下：

限于作者个人水平，文中难免有错误之处，欢迎指正！原创不易，商业转载请联系作者获得授权，非商业转载请注明出处。

相关推荐
摸鱼的春哥18 小时前
春哥的Agent通关秘籍07：5分钟实现文件归类助手【实战】
前端·javascript·后端
Victor35618 小时前
MongoDB（2）MongoDB与传统关系型数据库的主要区别是什么？
后端
JaguarJack18 小时前
PHP 应用遭遇 DDoS 攻击时会发生什么 从入门到进阶的防护指南
后端·php·服务端
BingoGo18 小时前
PHP 应用遭遇 DDoS 攻击时会发生什么 从入门到进阶的防护指南
后端
Victor35618 小时前
MongoDB（3）什么是文档(Document)？
后端
牛奔20 小时前
Go 如何避免频繁抢占？
开发语言·后端·golang
想用offer打牌1 天前
MCP (Model Context Protocol) 技术理解 - 第二篇
后端·aigc·mcp
KYGALYX1 天前
服务异步通信
开发语言·后端·微服务·ruby
掘了1 天前
「2025 年终总结」在所有失去的人中，我最怀念我自己
前端·后端·年终总结
爬山算法1 天前
Hibernate（90）如何在故障注入测试中使用Hibernate？
java·后端·hibernate
热门推荐
01GitHub 镜像站点02Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services03openclaw配置教程（linux+局域网ollama）04UV安装并设置国内源05Linux下V2Ray安装配置指南06AI 规范驱动开发“三剑客”深度对比：Spec-Kit、Kiro 与 OpenSpec 实战指南07openclaw使用nginx反代部署过程 与disconnected (1008): pairing required解决08在Trae中使用Pencil MCP09Claude Code Skills 实用使用手册10OpenClaw Chrome扩展使用教程 - 浏览器中继控制
