上网行为安全（1）

3.3 用户认证技术

3.3.1 用户和用户组管理

用户和用户组管理

组织结构

• 组织结构即为用户和用户组的所属层级关系。

• SANGFOR AC 提供树形的组织结构，通过树形用户结构管理，符合企业的人员结构划分，同时又可以对相同的上网策略进行继承。一个用户有一个直属父组。

• 通过此章节学习，我们将了解用户和组的添加，编辑，移动和删除等操作。

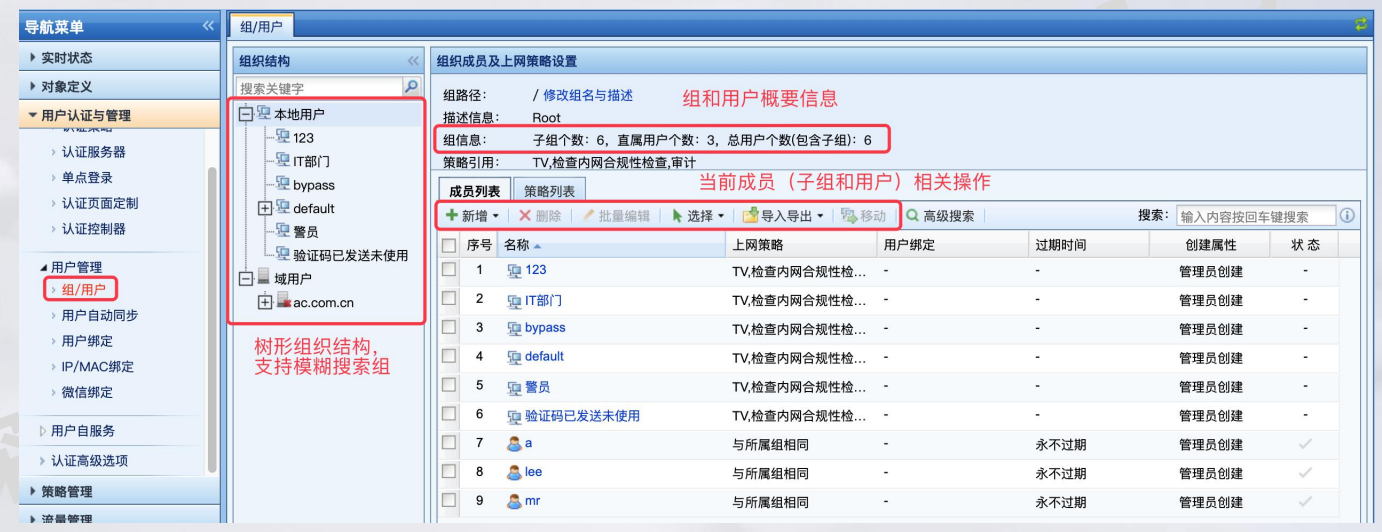

【用户管理】-【组/用户】：可以查看、新增、删除用户/组信息

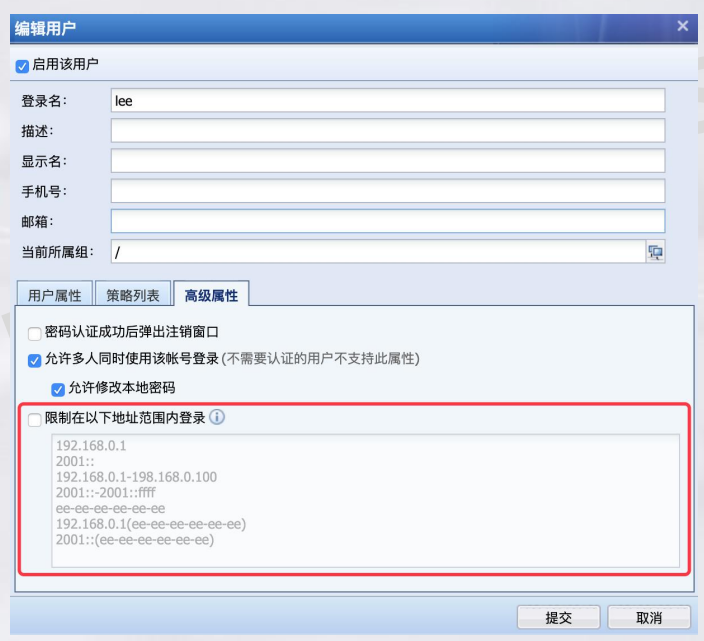

【限制在以下地址范围内登录】：指的是账号只能在设置地址范围的终端上登录，其它账号也可以在这些地址上登录。

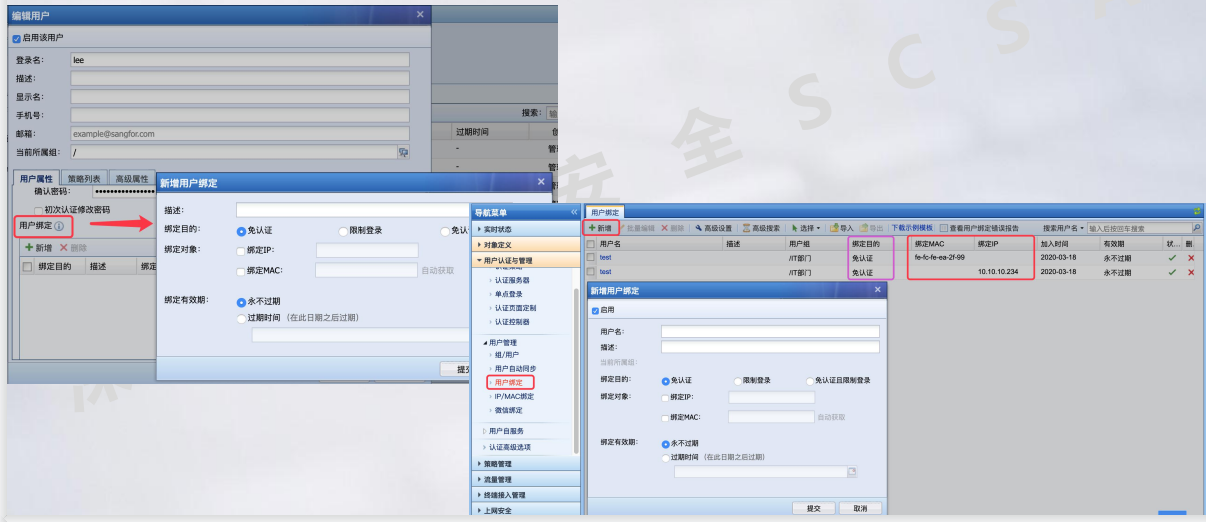

终端绑定（用户绑定）：绑定时定义【绑定目的】和【绑定对象】及【绑定有效期】

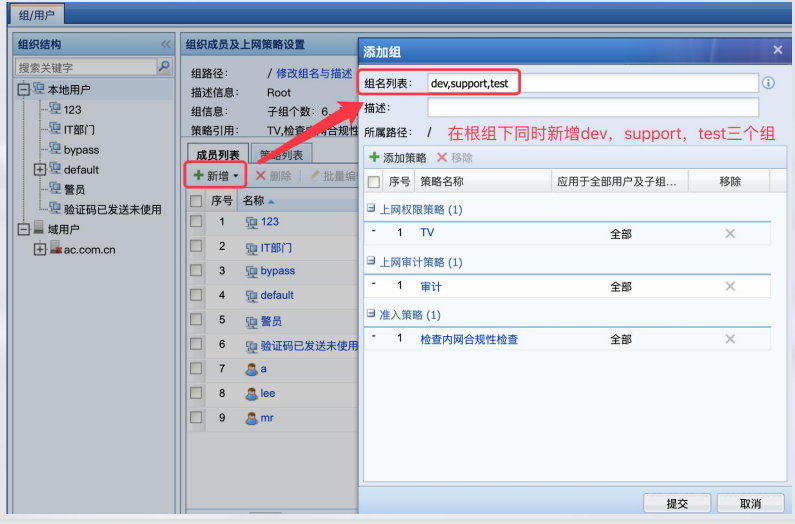

手动添加用户

可以一次新建一个用户或组，也可以一次新建多个组，添加多个组时，名称用英文逗号隔开

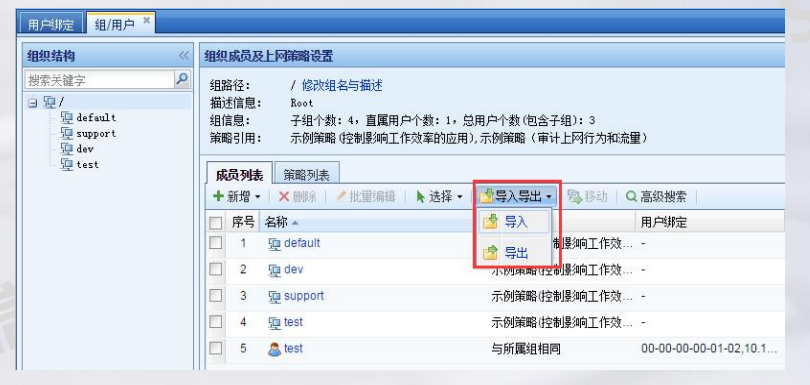

批量导入用户

如果用户和组太多，可以将用户和组格式做成csv表格，一次性导入设备

认证策略自动添加用户

如果只添加用户，且认证方式为不需要认证，单点登录，也可以通过认证策略自动添加新用户

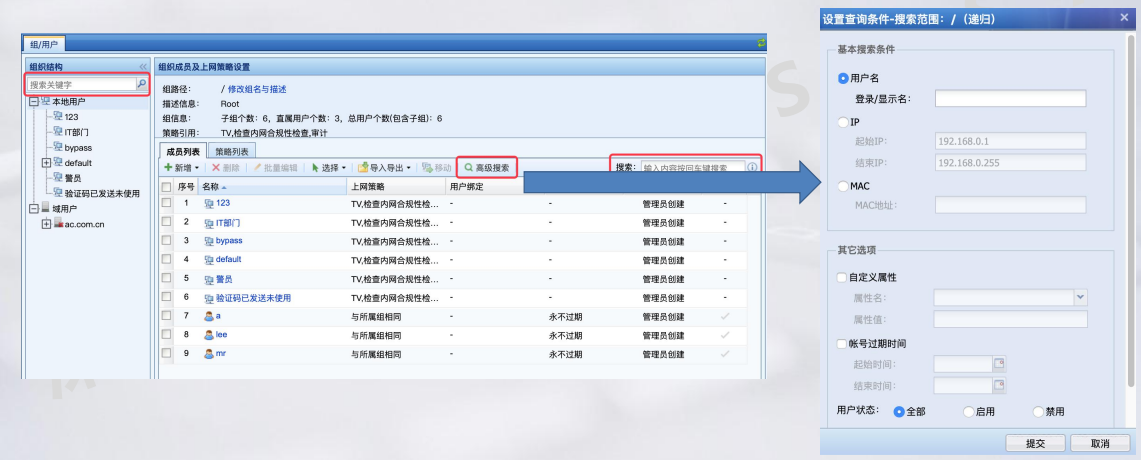

用户和用户组搜索

【高级搜索】：可以根据指定的查询条件来搜索特定的用户

用户如何注销

在【在线用户管理】中强制注销在线用户（临时用户、Dkey用户、不需要认证的用户无法被强制注销）
在【认证高级选项】-【认证选项】中选择【自动注销无流量的用户】（对所有用户生效）
在【认证高级选项】-【认证选项】中设置【每天强制注销所有在线用户】，并设置注销时间（对所有用户生效）
设置认证页面关闭时自动注销
设置MAC变动时自动注销

3.3.2 不需要认证技术

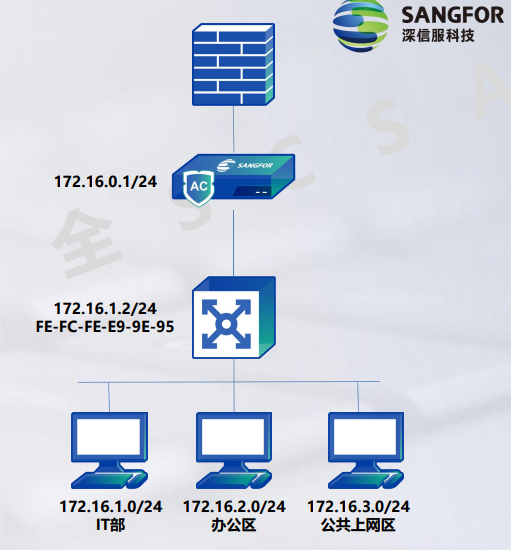

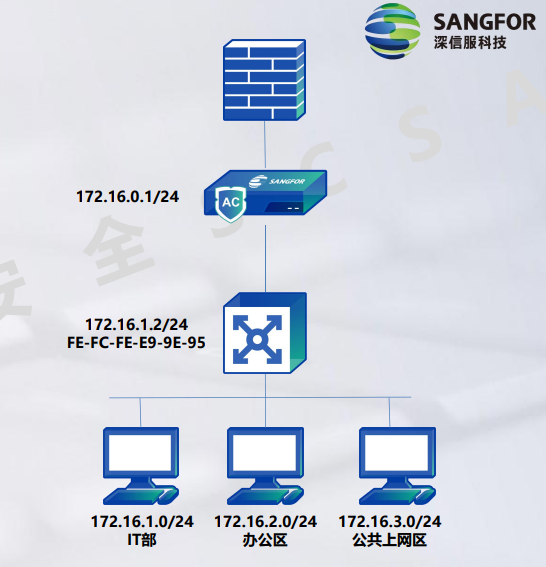

案例背景：

要求实现：

1、IT部电脑IP不固定，认证不受限制

2、办公区用户不能修改IP地址上网

3、公共上网区则需要输入账号和密码才能上网，确保网络行为能跟踪到

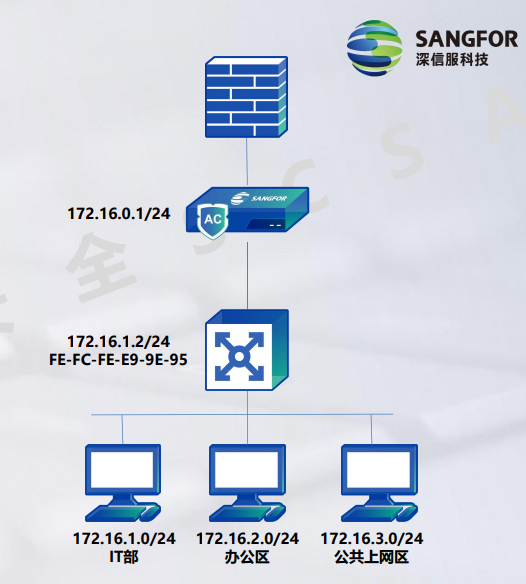

认证框架

需求背景

需求一： IT部电脑IP不固定，认证不受限制

数据包特征信息

•设备根据数据包的源IP地址、计算机名、源MAC地址来标识用户。

• 优点：终端用户上网认证的过程是透明的，不会感知设备的存在。

• 一般适用于对认证要求不严格的场景

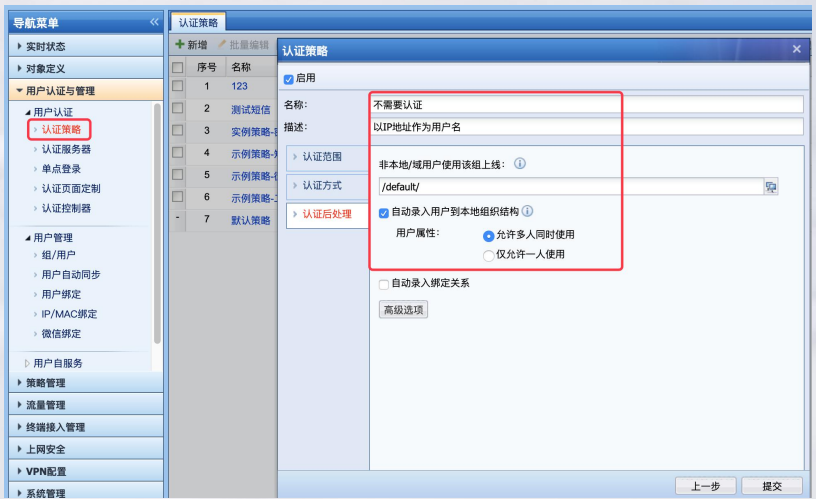

不需要认证配置思路

１、首先为办公区的用户建一个用户组，在【用户认证与管理】－【用户管理】－【组/用户】中，点新增，选择【组】，定义组名：IT部

２、新增【认证策略】，选择认证方式为不需要认证，不绑定任何地址

3、【认证后处理】-【非本地/域用户使用该组上线】：IT部

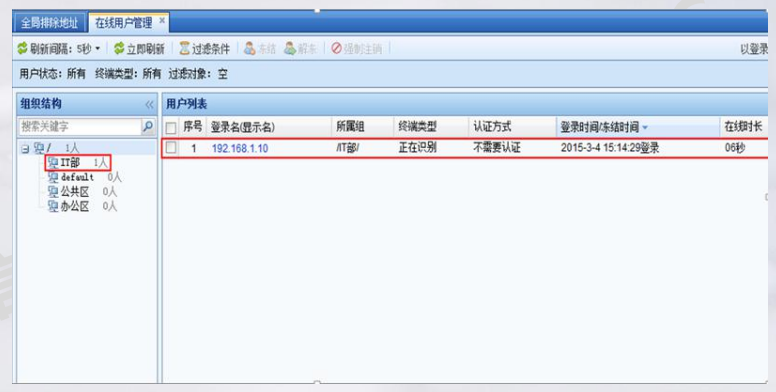

不需要认证效果展示

IT部员工通过设备上网时，【在线用户管理】可以看到用户已在上线

3.3.3 IP/MAC绑定认证技术

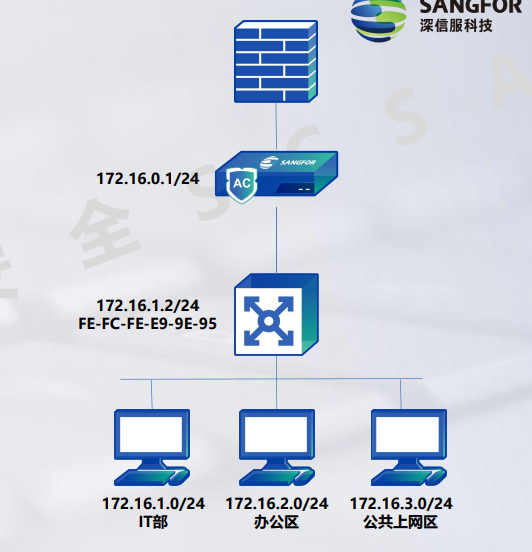

需求背景:

需求二：办公区用户不允许私自修改IP地址，否则禁止上网

需求分析

问题一：数据包经过二层交换机转发后，数据包的源MAC地址会不会变化？

问题二：数据包经过三层交换机转发后，数据包的源MAC地址会不会变化？

问题三：我们如何能获取到终端的真实IP/MAC表项呢

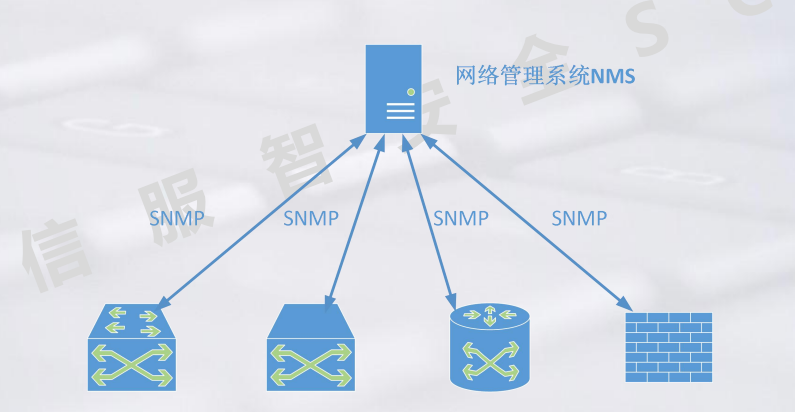

SNMP协议概述

SNMP是基于TCP/IP协议族的网络管理标准，是一种在IP网络中管理网络节点（如服务器、工作站、路由器、交换机等）的标准协议。

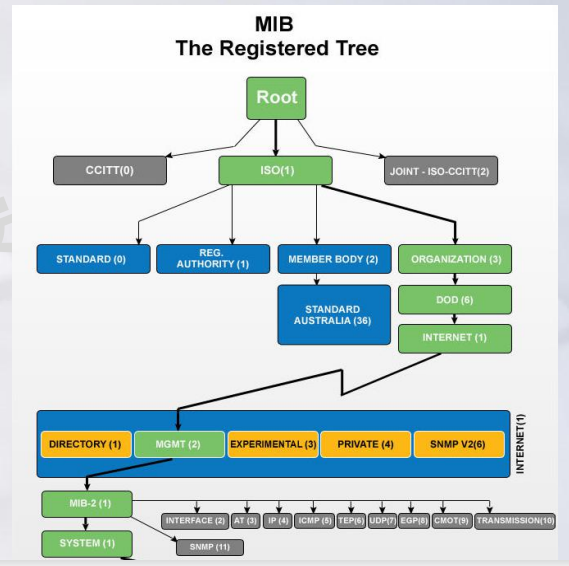

MIB库

管理信息库MIB：任何一个被管理的资源都表示成一个对象，称为被管理的对象。

每个OID（Object IDentification）都对应一个唯一的对象

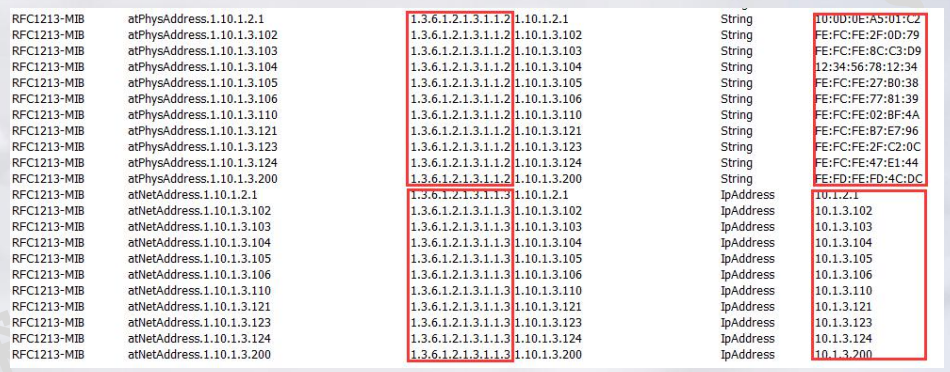

OID值

SNMP协议数据单元

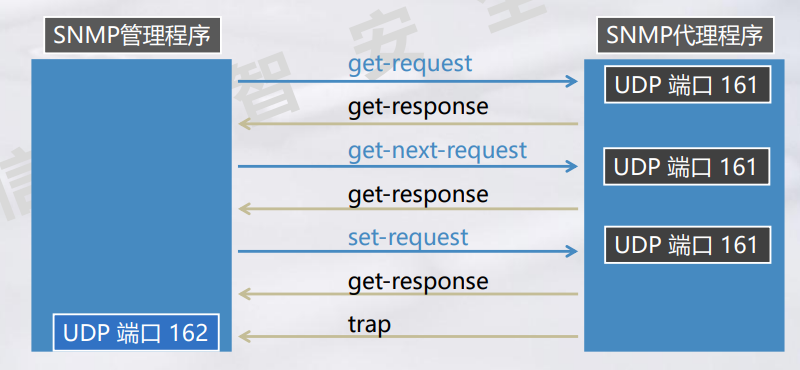

SNMP规定了5种协议数据单元PDU（也就是SNMP报文），用来在管理进程和代理之间的交换。

get-request操作：从代理进程处提取一个或多个参数值。

get-next-request操作：从代理进程处提取紧跟当前参数值的下一个参数值。

set-request操作：设置代理进程的一个或多个参数值。

get-response操作：返回的一个或多个参数值。

trap操作：代理进程主动发出的报文，通知管理进程有某些事情发生

SNMP协议数据包

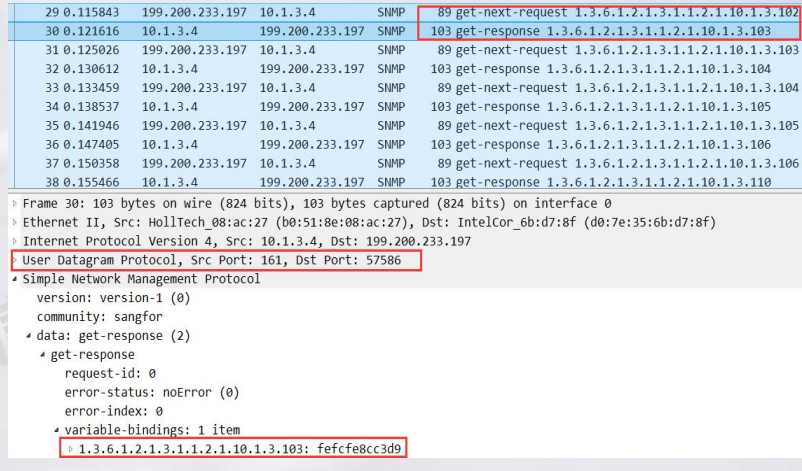

通过Wirehsark捕获SNMP交互过程

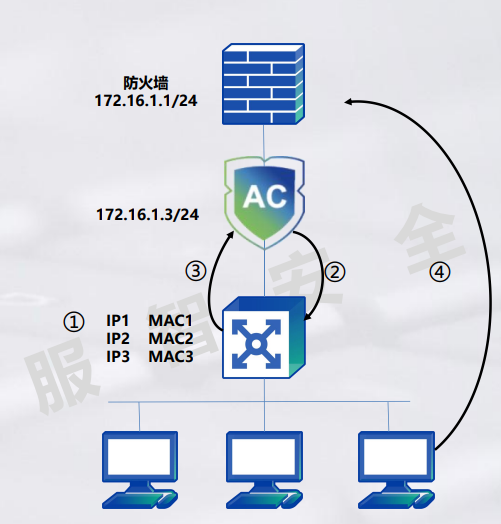

工作原理

思考

多个三层交换机的情况下如何获取？

配置思路

１、首先为办公区的用户建一个用户组，在【用户认证与管理】－【用户管理】－【组/用户】中，点新增，选择【组】，定义组名：办公区

２、新增【认证策略】，选择认证方式为：不需要认证

3、【认证后处理】-【非本地/域用户使用该组上线】选择：办公区

4、勾选【自动录入绑定关系】-【自动录入IP和MAC的绑定关系】

三层网络环境下特别注意，需要开启以下功能：

5、配置【认证高级选项】-【跨三层取MAC】（注意：要在三层设备上设置允许AC访问其SNMP服务器）

效果展示

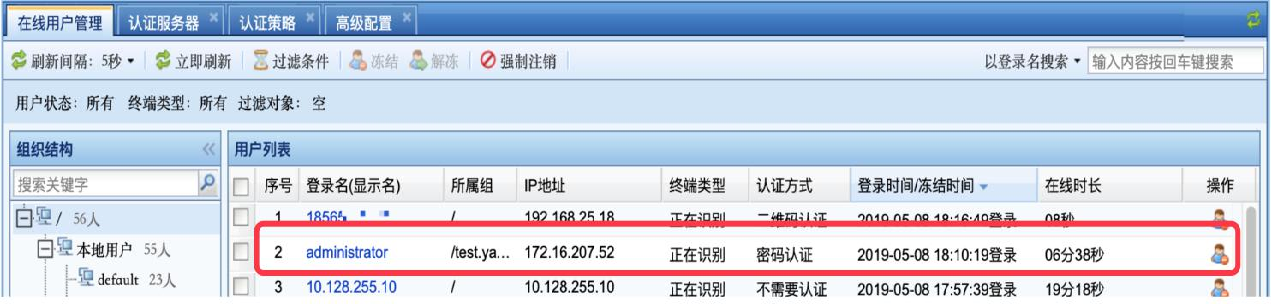

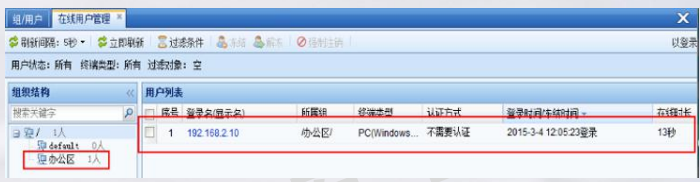

（1）【系统管理】---【在线用户管理】可以看到用户认证上线的身份。

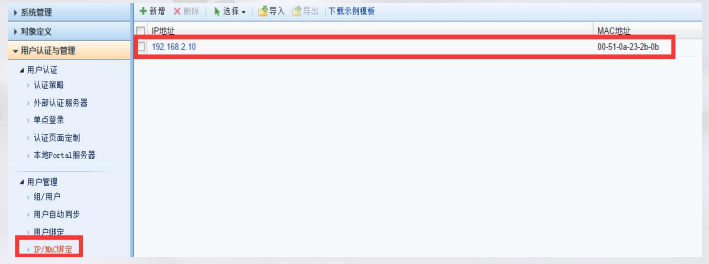

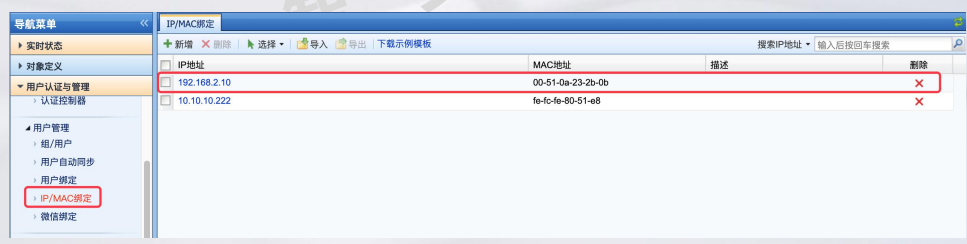

（2）【用户管理】---【IP/MAC绑定】可以查看到IP和MAC绑定成功。

思考总结

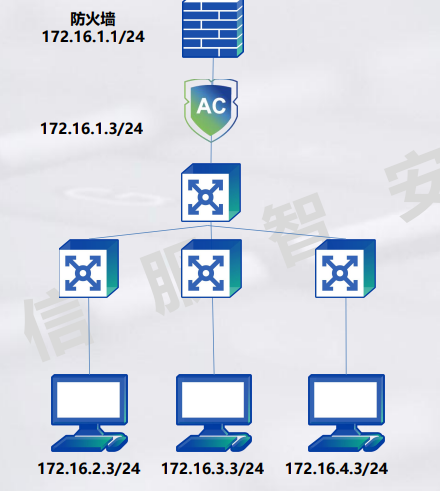

如果以设备网桥模式部署在30位掩码的网络环境中如何获取交换机的ARP表？

防火墙和交换机启30位掩码的地址，我们的AC网桥将不可用，需要和交换机通过snmp取mac需要用管理口

为什么此时网桥不能用？

30位掩码下的整个网络环境，只有两个可用IP

AC是网桥模式部署，所以AC上下的设备都得分配IP，此时AC分配不到IP，处于无IP网桥模式，因此要用管理口来另接交换机（此时交换机上也要进行配置网口与AC的管理口对接）

IP/MAC绑定失败？

1、查看是否在【跨三层取MAC】中没有排除三层设备的MAC地址；

2、在【IP/MAC绑定】中，查看PC 的IP或MAC是否已经绑定了其他MAC或者IP（同时查看三层设备的MAC是否被PC绑定了）

扩展延伸

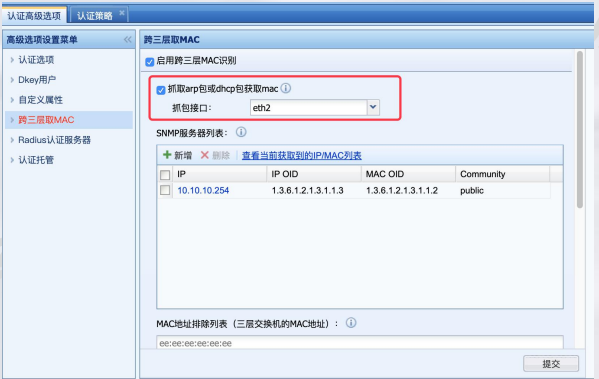

跨三层识别方法一

抓取arp包或dhcp包获取MAC

通过镜像交换机arp或dhcp数据到设备空闲口（作为镜像口）获取用户mac地址。

实现方法一：在核心交换机上增加一个 trunk口，允许所有vlan，把这个trunk 口连到AC空闲网口上。这样可以把所有广播包复制到AC上，包括ARP包和 DHCP的包。

实现方法二：镜像DHCP服务器接口进出流量

跨三层识别方法二

抓取arp包或dhcp包获取MAC

这个方案有什么缺陷吗？

1.网关设备都在汇聚交换机，汇聚交换机和上网行为管理不在同机房，两机房是光纤互联无法使用这个方案实现。

2.或者多个核心交换机都需要进行跨三层识别，此方案也无法实现，因为目前设备镜像口只能设置一个。

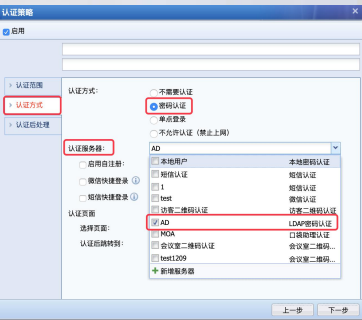

3.3.4 密码认证技术

需求背景

需求三：公共上网区则需要输入账号和密码才能上网，确保网络行为能跟踪到

需求背景

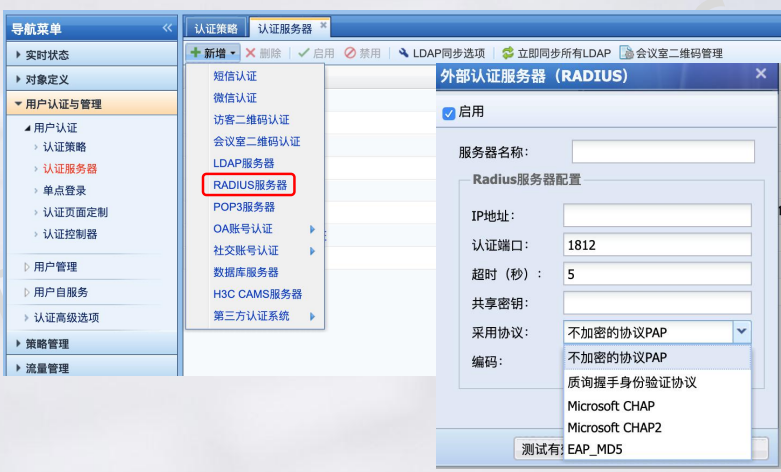

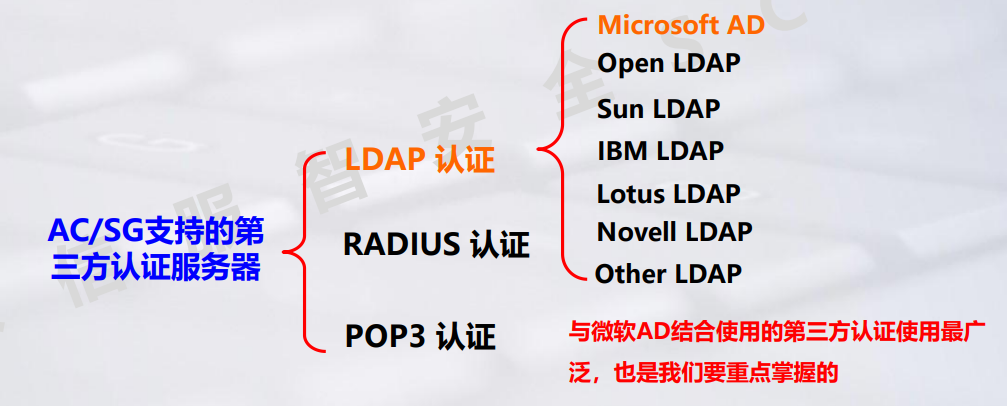

当用户首次上网时，会要求用户提交用户名密码信息，如果用户提交的用户名密码信息和本地（或第三方服务器）一致，则给予认证通过。

一般适用于对认证要求严格，希望上网日志记录具体的帐号，或希望和客户现有的第三方服务器结合认证的场景。

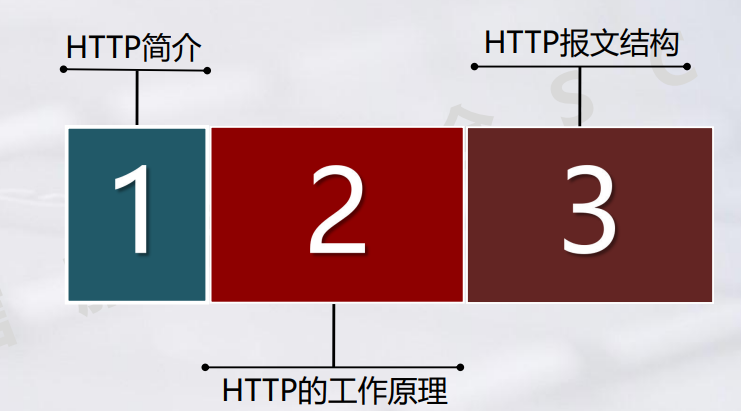

HTTP协议简介

HTTP协议简介

什么是超文本(HyperText)？

包含有超链接(Link)和各种多媒体元素标记(Markup)的文本。这些超文本文件彼此链接，形成

网状 (Web)，因此又被称为网页(Web Page)。这些链接使用URL表示。最常见的超文本格式是超

文本标记语言HTML。

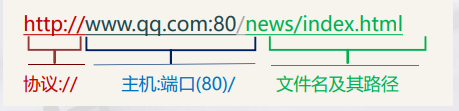

什么是URL？

URL即统一资源定位符(Uniform Resource Locator)，用来唯一地标识万维网中的某一个文

档。URL由协议、主机和端口(默认为80)以及文件名三部分构成。如：

什么是超文本传输协议HTTP？

是一种按照URL指示，将超文本文档从一台主机(Web服务器)传输到另一台主机(浏览器)的应

用层协议，以实现超链接的功能

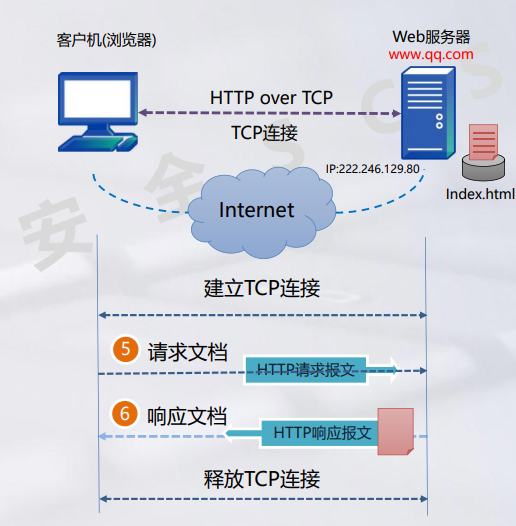

HTTP工作原理

请求/响应交互模型

Internet Web服务器 www.qq.com 客户机(浏览器) Index.html IP:222.246.129.80 在用户点击URL为 http://www.qq.com/index.html的链接后，浏览器和Web服务器执行以下动作：

1 浏览器分析超链接中的URL

2 浏览器向DNS请求解析 www.qq.com的IP地址

3 DNS将解析出的IP地址 222.246.129.80返回浏览器 HTTP over TCP

4 浏览器与服务器建立TCP连接(80端口)

5 浏览器请求文档：GET /index.html

6 服务器给出响应，将文档 index.html 发送给浏览器

7 释放TCP连接

8 浏览器显示index.html中的内容

访问网站分析

第一步：浏览器分析超链接中的URL

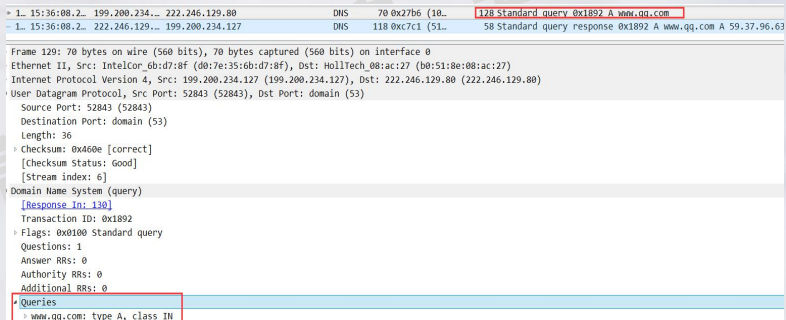

第二步：DNS请求

PC向DNS服务器222.246.129.80发出DNS QUERY请求，请求www.qq.com的A记录

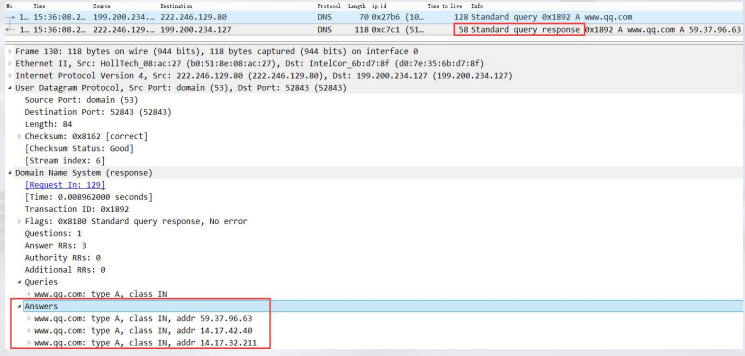

第三步：DNS回复

DNS服务器222.246.129.80回复DNS response,解析出www.qq.com域名对应的三条A记录59.37.96.63 、14.17.42.40/14.17.32.211

DNS的A记录：将主机名解析成对应的IP

第四步：PC向解析出的www.qq.com服务器地址发起tcp三次握手

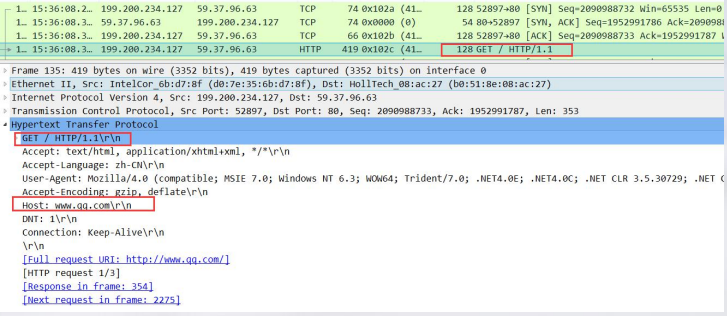

第五步：PC向www.qq.com 服务器发出GET请求，请求主页

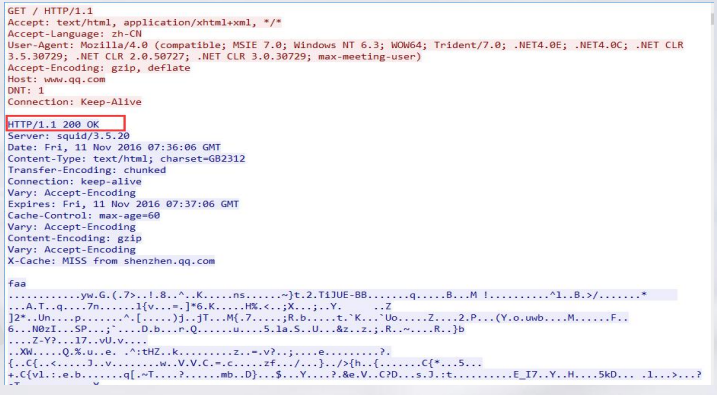

第六步：www.qq.com 服务器回应HTTP/1.1 200 OK，返回主页数据包

第七步：完成数据交互过程，四次挥手断开连接

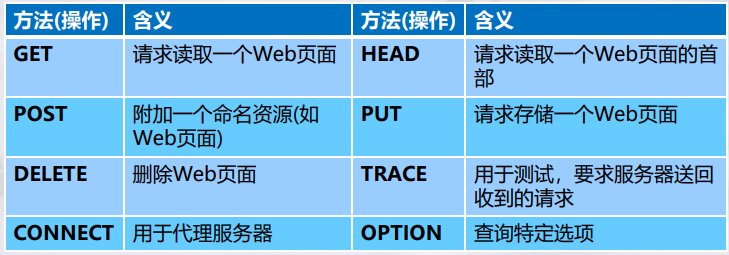

HTTP请求方法

请求报文中的方法

方法(Method)是对所请求对象所进行的操作,也就是一些命令。请求报文中的操作有：

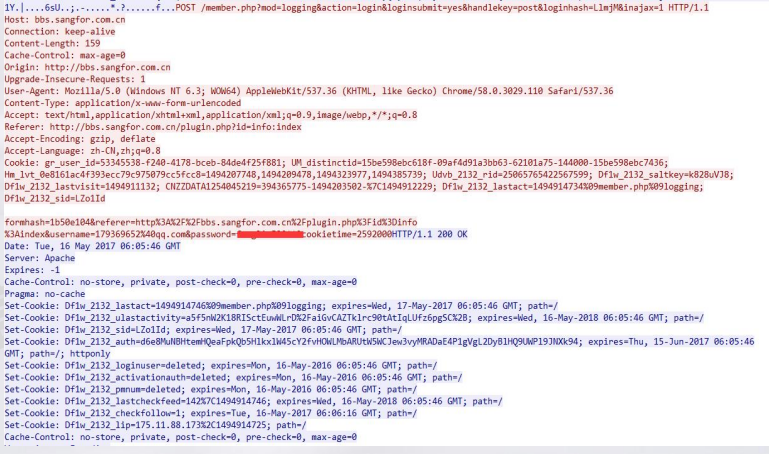

POST请求方法

POST - 向指定的资源提交要被处理的数据

HTTP响应

响应报文中的状态码

状态码(Status-Code)是响应报文状态行中包含的一个3位数字，指明特定的请求是否被满足，如果没有满足，原因是什么。状态码分为以下五类：

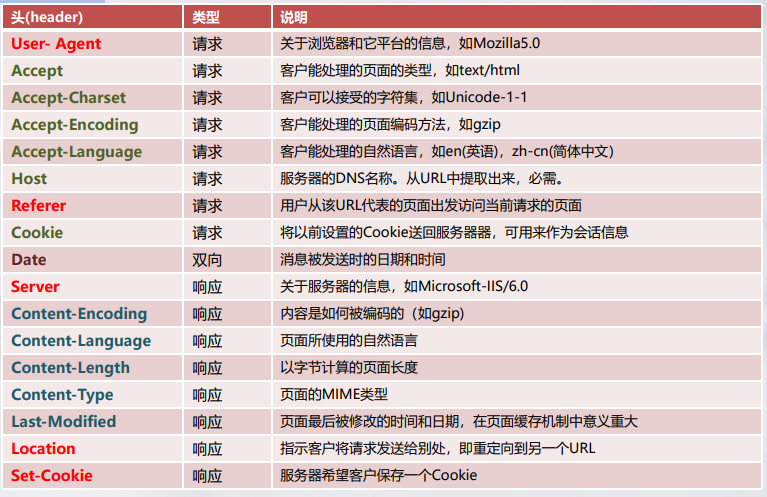

HTTP头部

首部字段或消息头

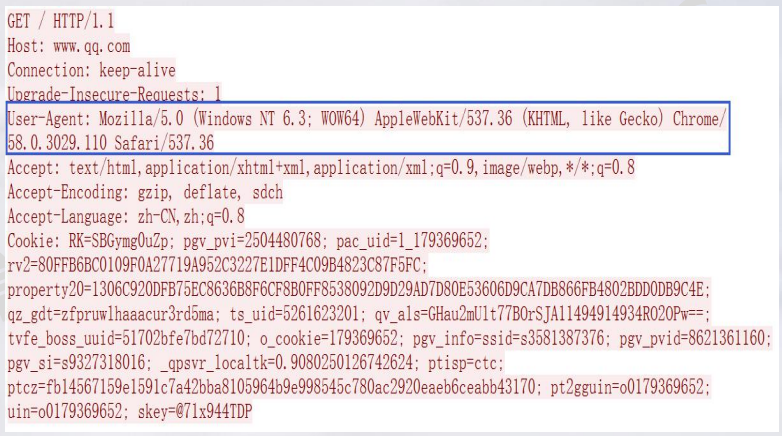

UA字段

User-Agent: 浏览器标识 (操作系统标识; 加密等级标识; 浏览器语言) 渲染引擎标识版本信息

SERVER字段

Server：响应头包含处理请求的原始服务器的软件信息

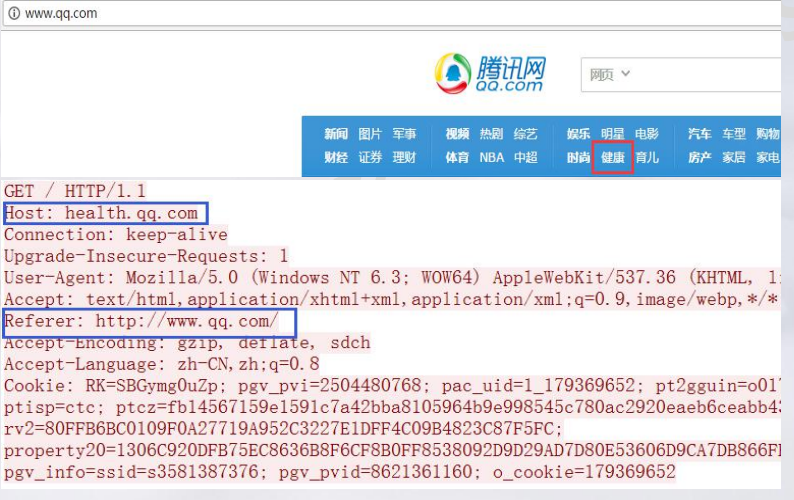

Referer字段

Referer：浏览器向 WEB 服务器表明自己是从哪个网页/URL 获得/点击当前请求中的网址/URL

HTTP重定向

Location：WEB 服务器告诉浏览器，试图访问的对象已经被移到别的位置了，到该头部指定的位置去取：

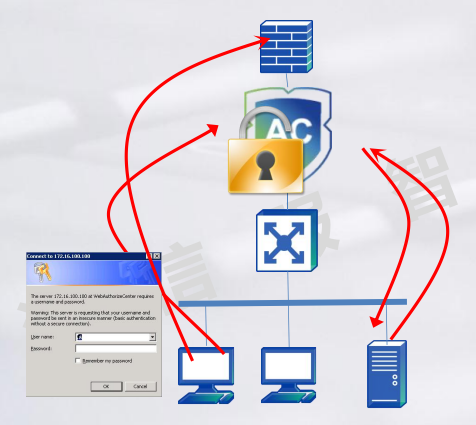

密码认证实战分析

首先我们以访问www.qq.com为例，回顾一下密码认证的数据流过程

第一步：PC先进行www.qq.com DNS解析域名过程

第二步：PC向解析出的www.qq.com服务器地址发起tcp三次握手

第三步：PC向www.qq.com 服务器发出GET请求，请求主页

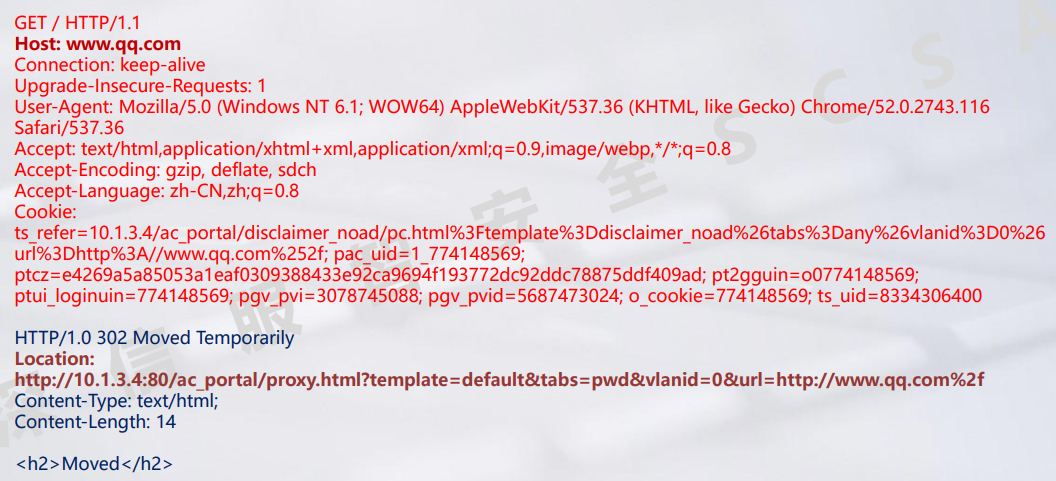

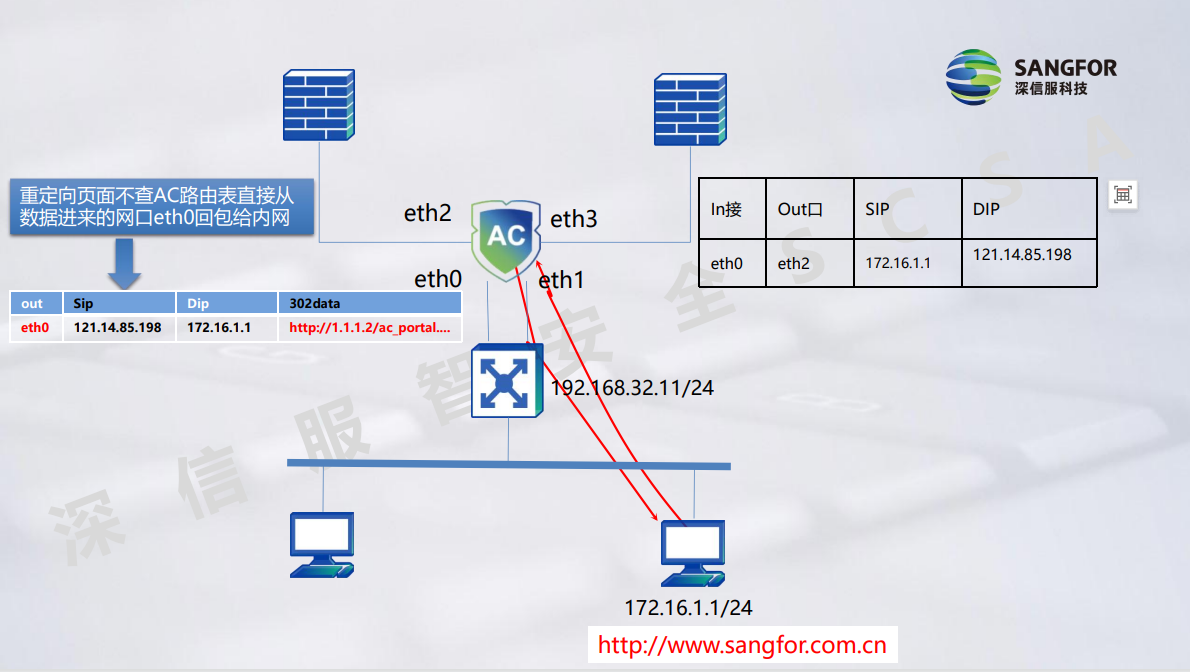

第四步：AC拦截PC的GET请求，并把AC自己伪装成服务器（用腾讯服务器的IP给PC发包），给PC回复 HTTP 302 Moved Temporarily ，要求PC重定向请求以下URL http://10.1.3.4:80/ac_portal/proxy.html?template=default\&tabs=pwd\&vlanid=0\&url=http://w ww.qq.com%2f 其中10.1.3.4就是AC设备的LAN IP、网桥IP或者虚拟IP

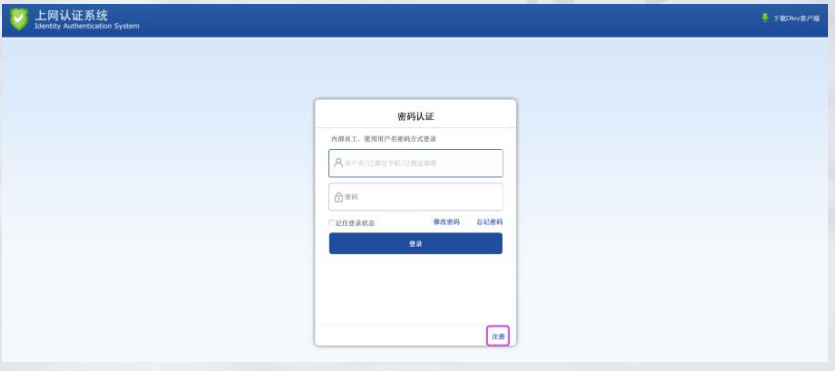

第五步：PC自动重定向访问AC的认证界面，输入正确的账号密码，登录成功
