轻松理解Ashmem实现原理

今天我用一个超有趣的故事来给你讲清楚Ashmem（匿名共享内存）的实现原理。咱们来个"外卖厨房"的比喻！

故事开始：神奇的外卖厨房 🍔

想象一下，小明开了家"快如闪电外卖公司"，他要解决一个核心问题：如何让厨师（服务端）快速把做好的菜（数据）交给外卖员（客户端）？

传统方式的问题（进程间通信瓶颈）

最开始，小明让厨师把菜装盘后，整个盘子通过传送带（Binder）送给外卖员。但遇到大份菜品（比如一张大图片）时：

厨师要花时间装盘（内存拷贝）
传送带运送缓慢（Binder大小限制）
外卖员要重新摆盘（反序列化）

java 复制代码

// 传统Binder传输大图片 - 效率低下！
Bundle bundle = new Bundle();
bundle.putParcelable("big_bitmap", largeBitmap); // 需要拷贝整个bitmap

Ashmem的智慧解决方案 💡

小明想了个绝妙主意：建立共享厨房工作台！

Ashmem实现原理详解

1. 创建共享工作台（分配Ashmem）

c 复制代码

// 底层原理：打开ashmem设备
int ashmem_create_region(const char *name, size_t size) {
    int fd = open("/dev/ashmem", O_RDWR); // 打开ashmem驱动
    ioctl(fd, ASHMEM_SET_NAME, name);     // 给区域命名
    ioctl(fd, ASHMEM_SET_SIZE, size);     // 设置大小
    return fd; // 返回文件描述符 - 就像工作台的钥匙
}

故事对应：小明租了个共享工作台（ashmem区域），厨师和外卖员都能用钥匙（文件描述符）访问。

2. 映射到进程空间（厨师开始做菜）

c 复制代码

// 将ashmem映射到进程地址空间
void* ashmem_map(int fd, size_t size) {
    void* addr = mmap(NULL, size, PROT_READ | PROT_WRITE,
                     MAP_SHARED, fd, 0);
    return addr; // 返回映射后的虚拟地址
}

java 复制代码

// Android应用层使用 - MemoryFile
MemoryFile kitchenWorkbench = new MemoryFile("共享工作台", 1024 * 1024);

3. 关键的"锁定/解锁"机制（Pin/Unpin）

这是Ashmem最精妙的部分！就像工作台的分区使用机制：

c 复制代码

// 锁定区域 - 防止被系统回收
int ashmem_pin_region(int fd, size_t offset, size_t len) {
    struct ashmem_pin pin = {offset, len};
    return ioctl(fd, ASHMEM_PIN, &pin);
}

// 解锁区域 - 允许系统回收
int ashmem_unpin_region(int fd, size_t offset, size_t len) {
    struct ashmem_pin pin = {offset, len};
    return ioctl(fd, ASHMEM_UNPIN, &pin);
}

故事对应：厨师只在使用的区域放"工作中"牌子（pin），其他区域系统可以临时清理（内存回收）。

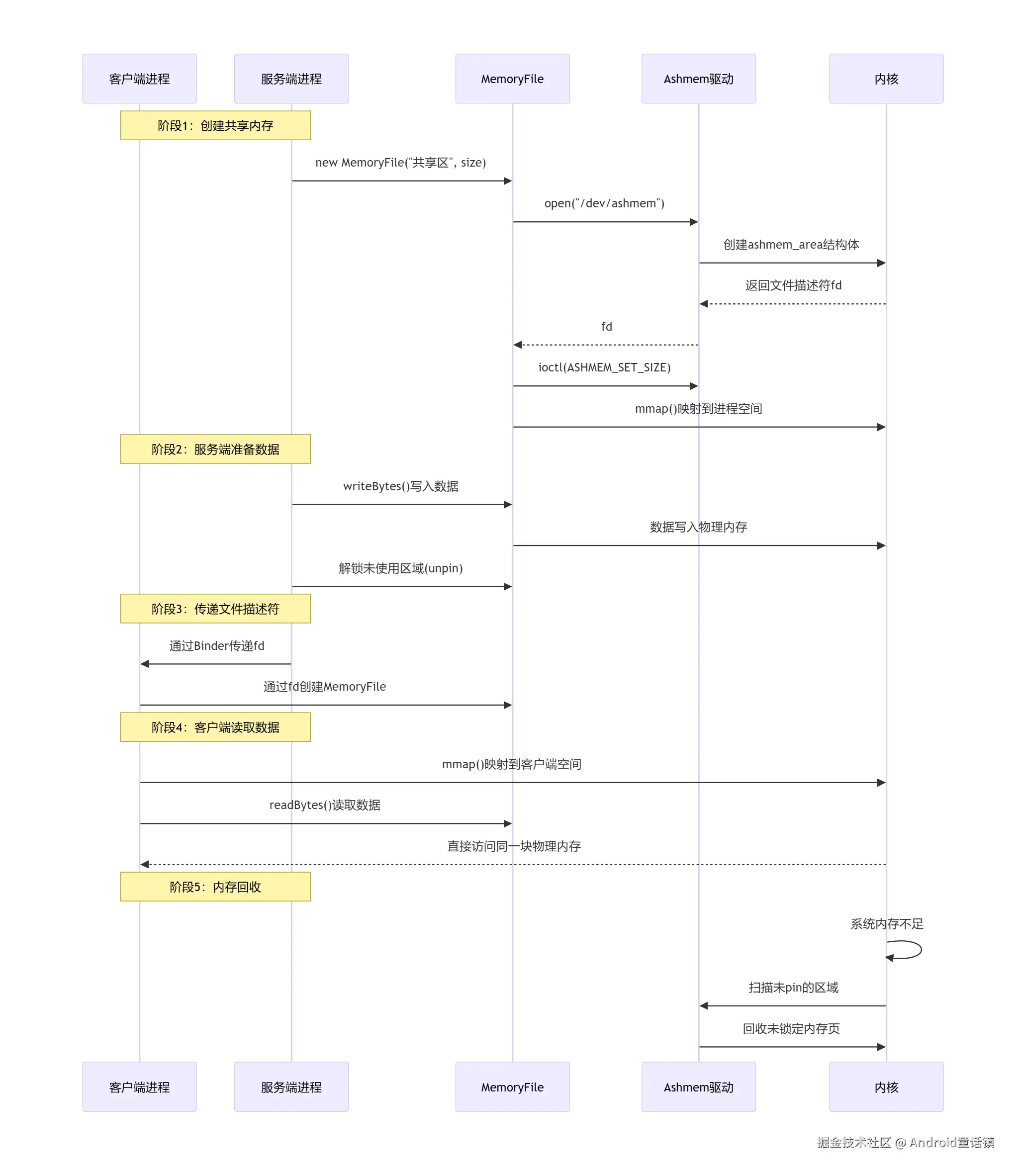

完整时序图：从创建到共享

实际代码示例：图片共享案例

java 复制代码

// 服务端：创建并共享图片数据
public class ImageServer {
    public void shareLargeImage(Bitmap bitmap, IBinder client) {
        // 1. 创建共享内存
        MemoryFile sharedMemory = new MemoryFile("image_share", bitmap.getByteCount());

        // 2. 将图片数据写入共享内存
        ByteBuffer buffer = ByteBuffer.allocate(bitmap.getByteCount());
        bitmap.copyPixelsToBuffer(buffer);
        sharedMemory.writeBytes(buffer.array(), 0, 0, buffer.array().length);

        // 3. 通过Binder传递文件描述符
        ParcelFileDescriptor pfd = ParcelFileDescriptor.fromFd(sharedMemory.getFileDescriptor());
        // ... 通过Binder发送pfd给客户端
    }
}

// 客户端：接收并读取图片
public class ImageClient {
    public void receiveImage(ParcelFileDescriptor pfd) {
        // 1. 通过fd创建MemoryFile
        MemoryFile receivedMemory = new MemoryFile(pfd.getFileDescriptor());

        // 2. 直接读取数据，零拷贝！
        byte[] imageData = new byte[receivedMemory.length()];
        receivedMemory.readBytes(imageData, 0, 0, imageData.length);

        // 3. 重建Bitmap
        Bitmap bitmap = BitmapFactory.decodeByteArray(imageData, 0, imageData.length);
    }
}

Ashmem的高级特性

1. 延迟分配（Lazy Allocation）

txt 复制代码

// 只有真正访问时才分配物理内存
// 就像工作台：只有放食材时才占用实际空间

2. 内存回收（Reclaim）

txt 复制代码

// 系统内存不足时，回收未pin的内存
// 就像清理暂时不用的工作台区域

3. 命名共享内存

txt 复制代码

// 可以通过名字找到已存在的ashmem区域
ioctl(fd, ASHMEM_SET_NAME, "global_buffer");

为什么Ashmem比传统IPC快？

方式	数据拷贝次数	内存占用	适用场景
Binder	2次（序列化+反序列化）	高	小数据、控制命令
Ashmem	0次（直接内存访问）	低	大文件、图片、音频

总结：Ashmem的精髓

共享物理内存：多个进程映射同一块物理内存
零拷贝传输：避免数据在进程间复制
智能回收：pin/unpin机制平衡性能与内存使用
Binder集成：通过文件描述符传递实现进程间共享

就像我们外卖厨房的比喻：共享工作台让厨师和外卖员高效协作，不再需要来回搬运整个菜品！

现在明白Ashmem的妙处了吗？这就是Android系统处理大数据传输的秘密武器！🚀
