用 Flink Table API 打造实时交易看板从 Kafka 到 MySQL 再到 Grafana

一、为什么选 Table API？

Table API 是 Flink 提供的统一关系型 API，批流同源、语义一致 ：对无界流或有界批数据执行同一条查询，都可以得到一致的结果。这意味着你可以在离线（批）模式下开发与测试 ，并直接切换到在线（流）模式部署生产，非常适合数据分析、ETL、和实时看板类应用。

二、你将构建的实时看板

我们要做的是一个**"按账户统计每小时交易额"**的实时看板。数据来自 Kafka 的 transactions 主题，Flink 实时计算后写入 MySQL 的 spend_report 表，再用 Grafana 做可视化展示。

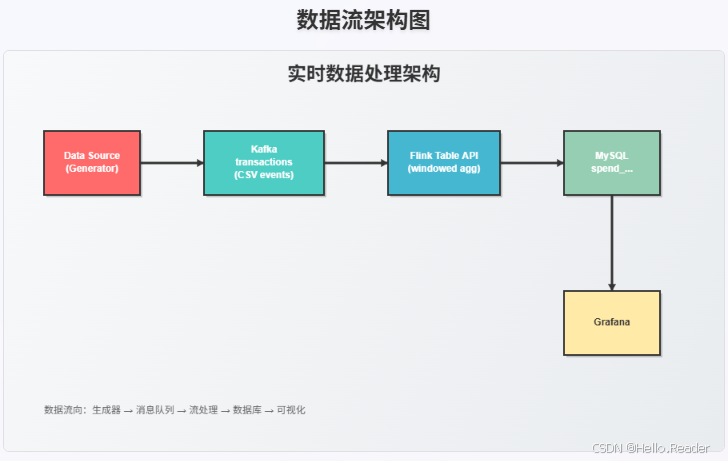

架构示意

三、环境准备

Java：11
Maven
Docker

示例工程来自 flink-playgrounds 仓库。下载后进入 flink-playground/table-walkthrough 项目，在 IDE 中打开 SpendReport 文件。

四、Flink 作业骨架：表环境与表注册

1）创建 TableEnvironment（流模式）

java 复制代码

EnvironmentSettings settings = EnvironmentSettings.inStreamingMode();
TableEnvironment tEnv = TableEnvironment.create(settings);

2）注册源表与结果表

源表 transactions ：Kafka 主题 transactions，CSV 格式，包含：
- account_id（BIGINT）
- amount（BIGINT）
- transaction_time（TIMESTAMP(3)）
- Watermark ：transaction_time - INTERVAL '5' SECOND（允许 5 秒乱序）

java 复制代码

tEnv.executeSql(
    "CREATE TABLE transactions (\n" +
    "  account_id BIGINT,\n" +
    "  amount BIGINT,\n" +
    "  transaction_time TIMESTAMP(3),\n" +
    "  WATERMARK FOR transaction_time AS transaction_time - INTERVAL '5' SECOND\n" +
    ") WITH (\n" +
    "  'connector' = 'kafka',\n" +
    "  'topic' = 'transactions',\n" +
    "  'properties.bootstrap.servers' = 'kafka:9092',\n" +
    "  'format' = 'csv'\n" +
    ")"
);

汇表 spend_report ：JDBC 写入 MySQL，采用主键 account_id + log_ts 做 upsert。

java 复制代码

tEnv.executeSql(
    "CREATE TABLE spend_report (\n" +
    "  account_id BIGINT,\n" +
    "  log_ts TIMESTAMP(3),\n" +
    "  amount BIGINT,\n" +
    "  PRIMARY KEY (account_id, log_ts) NOT ENFORCED\n" +
    ") WITH (\n" +
    "  'connector' = 'jdbc',\n" +
    "  'url' = 'jdbc:mysql://mysql:3306/sql-demo',\n" +
    "  'table-name' = 'spend_report',\n" +
    "  'driver' = 'com.mysql.jdbc.Driver',\n" +
    "  'username' = 'sql-demo',\n" +
    "  'password' = 'demo-sql'\n" +
    ")"
);

Tips

WATERMARK 是事件时间处理的关键，它告诉 Flink "当水位推进到 T 时，认为 T 之前的窗口不会再有新数据"。

PRIMARY KEY ... NOT ENFORCED 是 Table/SQL 层的声明，底层由 JDBC sink 执行 upsert 语义。

3）读表并写出

java 复制代码

Table transactions = tEnv.from("transactions");
report(transactions).executeInsert("spend_report");

五、实现业务逻辑：三种写法

目标：按账户（account_id）统计每小时（log_ts）的消费总额（amount）。

写法 A：直接用内置函数 `floor` 到小时

java 复制代码

import static org.apache.flink.table.api.Expressions.$;
import static org.apache.flink.table.api.Expressions.lit;
import org.apache.flink.table.api.Table;
import org.apache.flink.table.api.TimeIntervalUnit;

public static Table report(Table transactions) {
    return transactions.select(
            $("account_id"),
            $("transaction_time").floor(TimeIntervalUnit.HOUR).as("log_ts"),
            $("amount"))
        .groupBy($("account_id"), $("log_ts"))
        .select(
            $("account_id"),
            $("log_ts"),
            $("amount").sum().as("amount"));
}

要点：把 transaction_time 向下取整到小时 ，再 groupBy 聚合求和。

写法 B：自定义 UDF（如果没有内置 `floor`）

java 复制代码

import java.time.LocalDateTime;
import java.time.temporal.ChronoUnit;
import org.apache.flink.table.annotation.DataTypeHint;
import org.apache.flink.table.functions.ScalarFunction;

public class MyFloor extends ScalarFunction {
    public @DataTypeHint("TIMESTAMP(3)") LocalDateTime eval(
        @DataTypeHint("TIMESTAMP(3)") LocalDateTime ts) {
        return ts.truncatedTo(ChronoUnit.HOURS); // 向下取整到小时
    }
}

集成到查询：

java 复制代码

import static org.apache.flink.table.api.Expressions.$;
import static org.apache.flink.table.api.Expressions.call;

public static Table report(Table transactions) {
    return transactions.select(
            $("account_id"),
            call(MyFloor.class, $("transaction_time")).as("log_ts"),
            $("amount"))
        .groupBy($("account_id"), $("log_ts"))
        .select(
            $("account_id"),
            $("log_ts"),
            $("amount").sum().as("amount"));
}

写法 C：使用滚动窗口（推荐）

窗口是处理无界流的"正确姿势"。这里我们用 1 小时滚动窗口（Tumble）：

java 复制代码

import static org.apache.flink.table.api.Expressions.$;
import static org.apache.flink.table.api.Expressions.lit;
import org.apache.flink.table.api.Table;

public static Table report(Table transactions) {
    return transactions
        .window(
            org.apache.flink.table.api.Tumble
                .over(lit(1).hour())
                .on($("transaction_time"))
                .as("log_ts")
        )
        .groupBy($("account_id"), $("log_ts"))
        .select(
            $("account_id"),
            $("log_ts").start().as("log_ts"), // 窗口开始时间作为小时粒度
            $("amount").sum().as("amount")
        );
}

对比：

A/B 写法适用于"直接做字段变换再聚合"的场景。
C 写法通过窗口内建算子 让运行时可做更多优化（如状态清理），并且对批/流都更自然。

六、批/流一致语义下的单元测试（批模式）

为了快速验证逻辑，我们可在 批模式 下跑测试类 SpendReportTest：

java 复制代码

EnvironmentSettings settings = EnvironmentSettings.inBatchMode();
TableEnvironment tEnv = TableEnvironment.create(settings);
// 准备静态输入数据 -> 调用 report(...) -> 校验输出

这体现了 Flink 的"一次开发，批流通吃 "：批上测试 ，流上上线。

七、Docker 一键端到端拉起

进入 table-walkthrough 目录：

bash 复制代码

# 构建镜像
docker compose build

# 后台启动
docker compose up -d

1）Flink 控制台

浏览器打开 Flink Web UI，查看任务 DAG、并行度、任务状态、反压等。

2）MySQL 验证结果

bash 复制代码

docker compose exec mysql \
  mysql -Dsql-demo -usql-demo -pdemo-sql

mysql> use sql-demo;
mysql> select count(*) from spend_report;
+----------+
| count(*) |
+----------+
|      110 |
+----------+

你将看到 spend_report 里不断有 upsert 的统计结果进入。

3）Grafana 可视化

打开 Grafana，选择数据源为 MySQL，构建一个简单的图表（如 Bar/Time Series），以 log_ts 为时间轴，sum(amount) 为度量，account_id 为维度进行拆分，即可得到按账户的小时级消费曲线/柱状。

八、关键概念与生产化要点

Watermark（事件时间）
- WATERMARK FOR transaction_time AS transaction_time - INTERVAL '5' SECOND
- 意味着允许 5 秒乱序。太小会丢迟到数据，太大会延迟输出；根据业务延迟特性调整。
窗口状态与清理
- 窗口聚合会在 state 中累计，水位线推进后，Flink 可判定窗口完成并进行状态清理，降低内存占用。
主键 Upsert（JDBC Sink）
- PRIMARY KEY (account_id, log_ts) NOT ENFORCED：用于生成 upsert 语义，避免重复插入。
- 若使用新版 MySQL 驱动，驱动类名 可能是 com.mysql.cj.jdbc.Driver（本文示例保持与给定 DDL 一致）。
批/流一致语义
- 同一逻辑在批/流两种模式下保持一致结果，降低联调成本。
扩展格式
- Kafka 源支持 CSV/JSON/Avro/Parquet 等，选择合适格式能提高解码效率与可观测性。

九、常见问题排查（FAQ）

Windows + Docker 数据生成器容器启动失败

报错：
复制代码
```
standard_init_linux.go:211: exec user process caused "no such file or directory"
```
原因：docker-entrypoint.sh 需要 bash。

解决：将脚本首行改为 sh，或在环境中提供 bash。
MySQL 驱动类不匹配

如果连接 MySQL 报驱动相关错误，尝试把 'driver' 从 com.mysql.jdbc.Driver 改为 com.mysql.cj.jdbc.Driver。
看不到数据
- 确认 Kafka transactions 主题有新数据进来（可在容器里 kafka-console-consumer 验证）。
- 检查 Table DDL 的 format 与实际消息格式一致（CSV/JSON）。
- 检查 WATERMARK 设置是否过于严格导致窗口迟迟不触发。
Grafana 图表空白
- 检查 Grafana 中 MySQL 数据源连通；
- 面板查询是否命中 sql-demo.spend_report；
- 时间范围是否覆盖到了 log_ts 数据（适当扩大时间范围）。

十、完整主类（示例整合）

以"窗口写法 C"为业务实现，便于状态清理与流式优化。

java 复制代码

package org.example;

import org.apache.flink.table.api.*;
import static org.apache.flink.table.api.Expressions.*;

public class SpendReportJob {

    public static void main(String[] args) {
        // 1) 表环境（流）
        EnvironmentSettings settings = EnvironmentSettings.inStreamingMode();
        TableEnvironment tEnv = TableEnvironment.create(settings);

        // 2) 源表：Kafka
        tEnv.executeSql(
            "CREATE TABLE transactions (\n" +
            "  account_id BIGINT,\n" +
            "  amount BIGINT,\n" +
            "  transaction_time TIMESTAMP(3),\n" +
            "  WATERMARK FOR transaction_time AS transaction_time - INTERVAL '5' SECOND\n" +
            ") WITH (\n" +
            "  'connector' = 'kafka',\n" +
            "  'topic' = 'transactions',\n" +
            "  'properties.bootstrap.servers' = 'kafka:9092',\n" +
            "  'format' = 'csv'\n" +
            ")"
        );

        // 3) 汇表：MySQL（upsert）
        tEnv.executeSql(
            "CREATE TABLE spend_report (\n" +
            "  account_id BIGINT,\n" +
            "  log_ts TIMESTAMP(3),\n" +
            "  amount BIGINT,\n" +
            "  PRIMARY KEY (account_id, log_ts) NOT ENFORCED\n" +
            ") WITH (\n" +
            "  'connector' = 'jdbc',\n" +
            "  'url' = 'jdbc:mysql://mysql:3306/sql-demo',\n" +
            "  'table-name' = 'spend_report',\n" +
            "  'driver' = 'com.mysql.jdbc.Driver',\n" +
            "  'username' = 'sql-demo',\n" +
            "  'password' = 'demo-sql'\n" +
            ")"
        );

        // 4) 读取源表
        Table transactions = tEnv.from("transactions");

        // 5) 业务：1 小时滚动窗口聚合
        Table result =
            transactions
                .window(
                    Tumble.over(lit(1).hour())
                          .on($("transaction_time"))
                          .as("log_win")
                )
                .groupBy($("account_id"), $("log_win"))
                .select(
                    $("account_id"),
                    $("log_win").start().as("log_ts"),
                    $("amount").sum().as("amount")
                );

        // 6) 写出至 MySQL
        result.executeInsert("spend_report");
    }
}

十一、实用延伸

改用 JSON 数据 ：将 Kafka 源 format 改为 json，并根据字段嵌套结构调整 DDL。
Exactly-once：在生产环境启用 checkpoint 与合理的 sink 语义（例如 TwoPhaseCommit sink），确保端到端一致性。
维度扩展 ：可增加 merchant_id、region 等维度，Grafana 中做多维度对比与过滤。
告警：在 Grafana 或下游系统中设置阈值告警（例如某账户小时消费异常激增）。

十二、总结

本文从 Table API 的"批流一致 "特点切入，完整走通了 Kafka → Flink → MySQL → Grafana 的实时看板 链路。你不仅学会了如何注册源/汇表、如何用内置函数或 UDF 实现按小时汇总，更用窗口方式构建了可优化、可维护的实时聚合作业。借助 Docker 一键拉起与批模式单测，你可以更快、更稳地把实时看板从 Demo 推向生产。

如果你已经跑通了示例，不妨尝试：

1）把窗口从 1 小时改为 5 分钟；

2）增加账户白名单过滤；

3）切换 CSV → JSON；

4）在 Grafana 做按账户的对比趋势与异常突增告警。

祝你玩转 Flink 的实时计算世界！
