检测设备连接是否成功
接下来我们将检测设备连接是否成功，这部分将会介绍while循环的使用，在While循环中调用子vi判断设备连接是否成功，界面上可以使用错误信息显示框来判断连接是否成功，每一秒连接一次，直到连接成功。

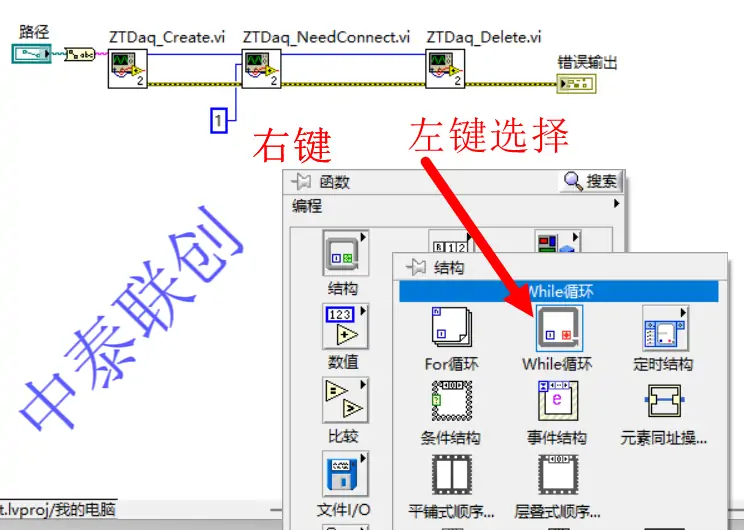

首先放置一个while循环：

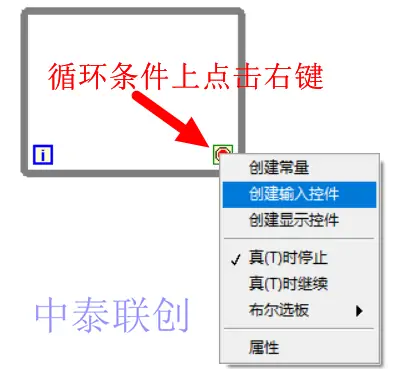

在while循环中放置退出按钮：
放置完毕后如下图所示：

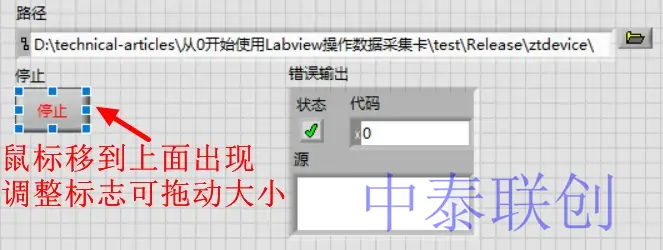

在停止按钮上左键双击，可以切换到前面板，将按钮挪到合适的位置：

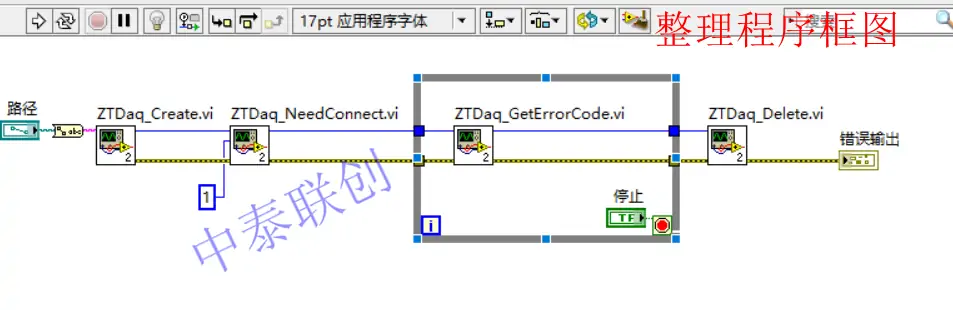

按ctrl-e切换回程序框图，在循环框中"右键-选择VI"放置"ZTDaq_GetErrorCode"子VI，它位于"ztdaq\GENERAL"目录下，放置完毕后，断开"ZTDaq_NeedConnect"和"ZTDaq_Delete"之间的连线，将循环框中的"ZTDaq_GetErrorCode"插入其中，然后点击"整理程序框图"工具，最终如下图所示：

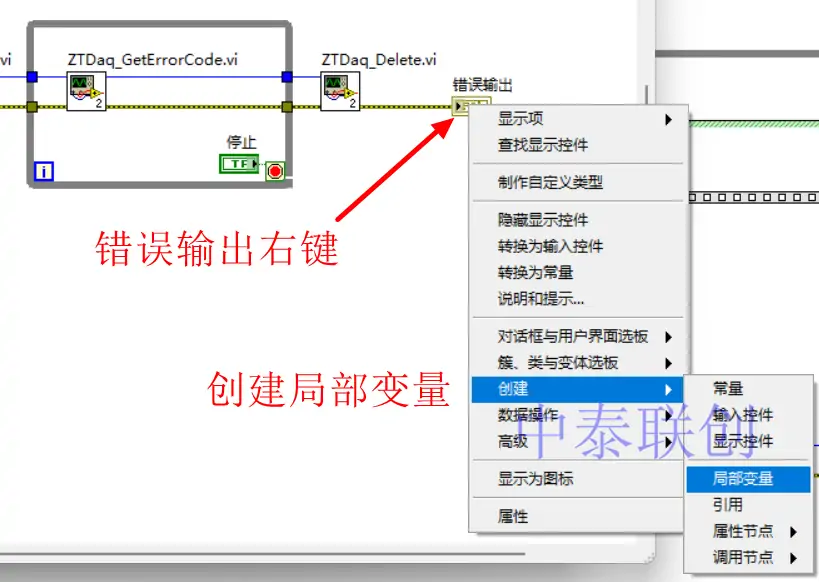

此时点击运行按钮，即使连接不成功，也不会报错，因为只有退出循环，执行完"ZTDaq_Delete"后才能够将错误输出显示出来，如果想在循环中显示错误，则需要创建一个错误输出的变量，如下图所示：

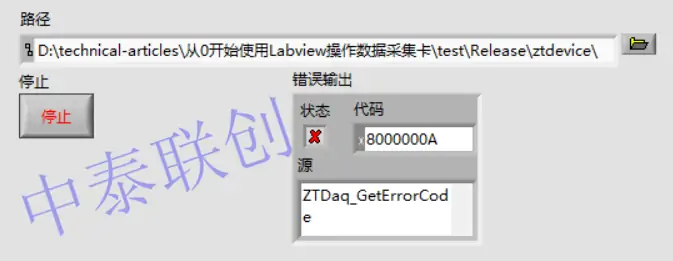

此时切换到前面板后点击运行按钮，在设备没有加电的情况下，可以看到错误输出显示错误：
此时界面是静态的，完全看不出来程序是在运行，为了增加提示性，我们加一个计数器显示，切换回程序框图，先在while框图中放置一个累加函数：

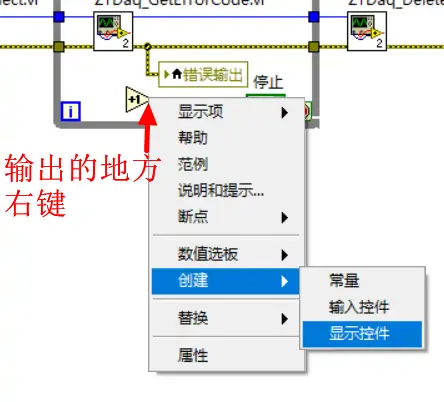

然后放置显示控件：

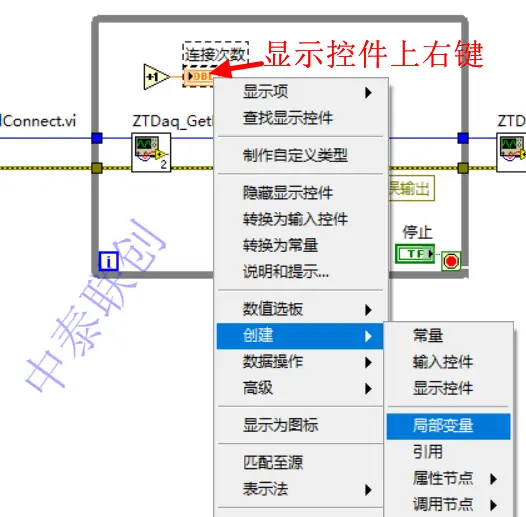

将控件名称改成连接次数，然后生成显示控件的局部变量：
将局部变量变成输出：
将局部变量的输出连接到"加1"函数的输入上，整理程序框图，如下图所示：

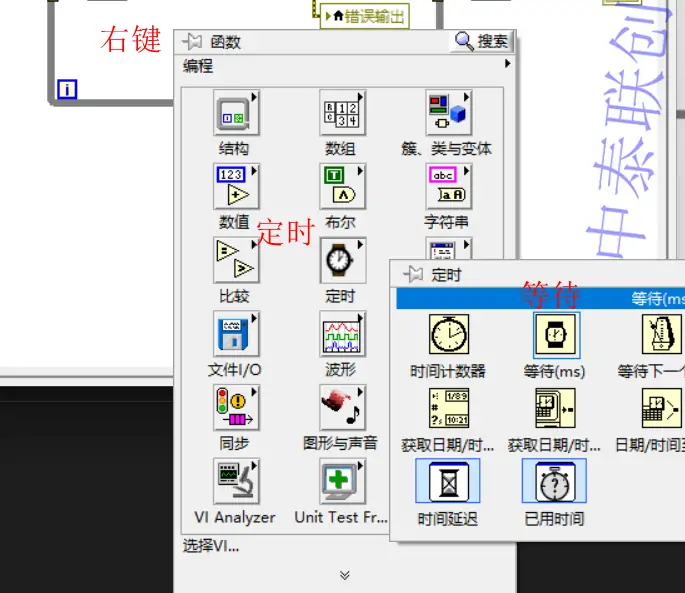

此时再运行程序，就会发现连接次数飞速的增加，此时系统资源占用率将会非常高，我们只需要在连接失败的时候1S连接一次就可以了，所以要插入一个等待函数：
然后在等待函数的输入上右键，创建常量，改成1000：

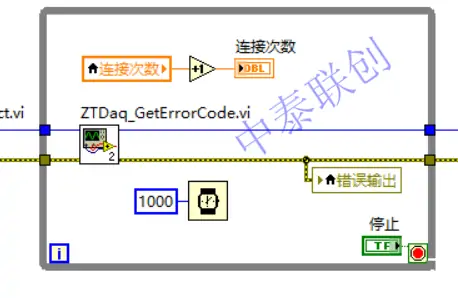

此时再运行，连接次数控件将会每秒增加一次
在后面的文章中，将会在连接成功后设置设备。
设置设备
接下来我们将设置设备，在这部分将介绍条件结构，比较运算符，以及数组，枚举，下拉列表等控件。

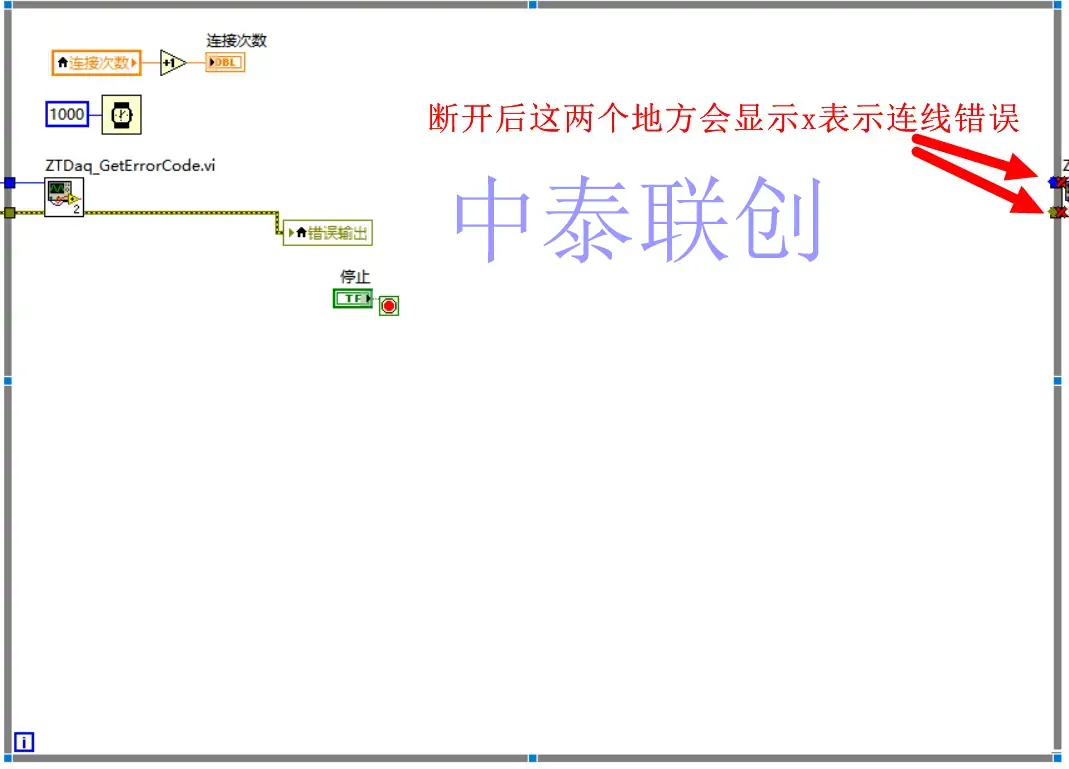

首先选中while循环，将其拉大，然后删除里面的设备句柄连线和错误输出连线，如下图所示：

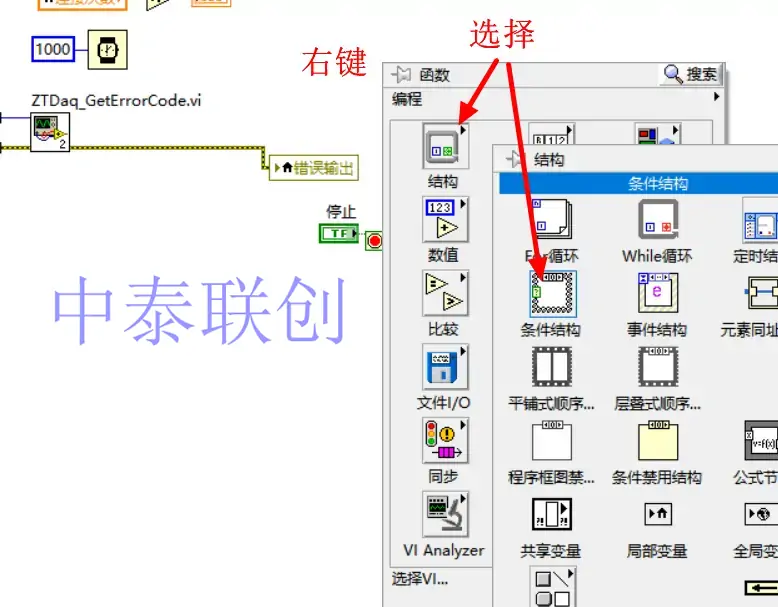

插入条件结构，也就是Labiew的判断语句：

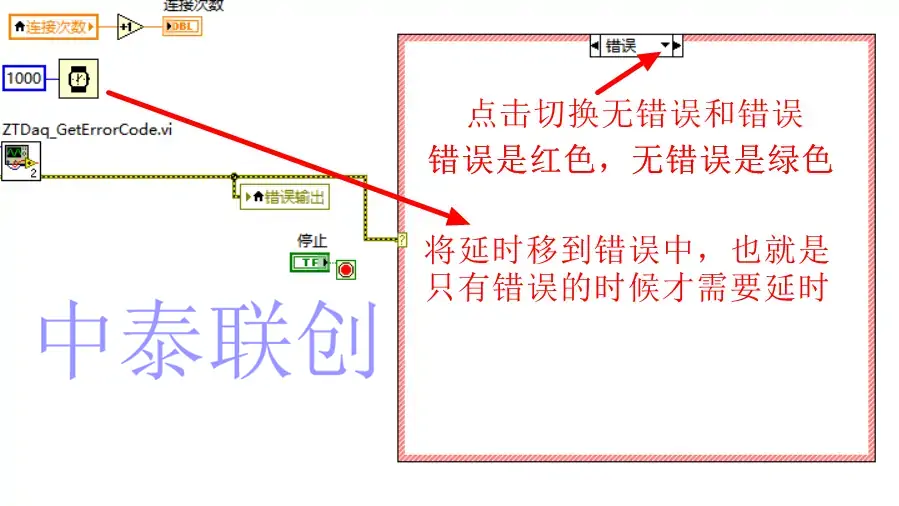

放置条件结构的时候可以用鼠标将其拉大，然后把错误输出连接到？（问号）上面，如下图所示：

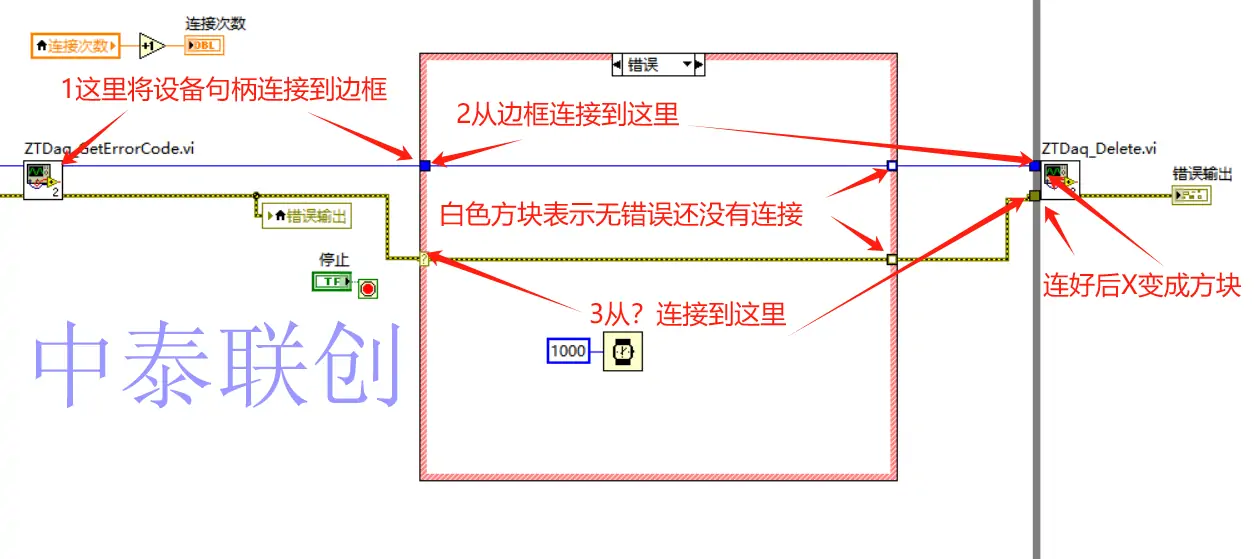

将ZTDaq_GetErrorCode的设备句柄出通过条件结构中的错误框图连接到ZTDaq_Delete的设备句柄上，错误输出也连起来，如下图所示：

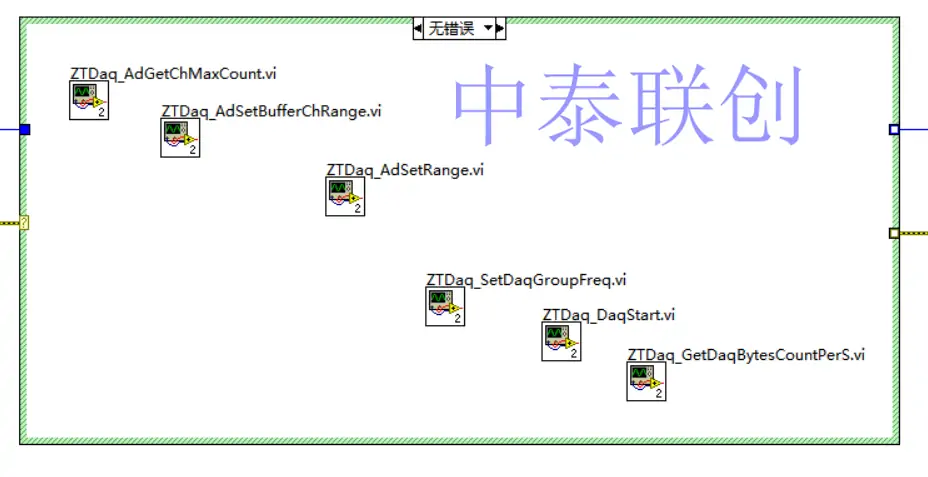

切换到无错误框图，顺次放下ZTDaq_AdGetChMaxCount，ZTDaq_AdSetBufferChRange，ZTDaq_AdSetRange，ZTDaq_SetDaqGroupFreq，ZTDaq_DaqStart，ZTDaq_GetDaqBytesCountPerS子vi，如下图所示：

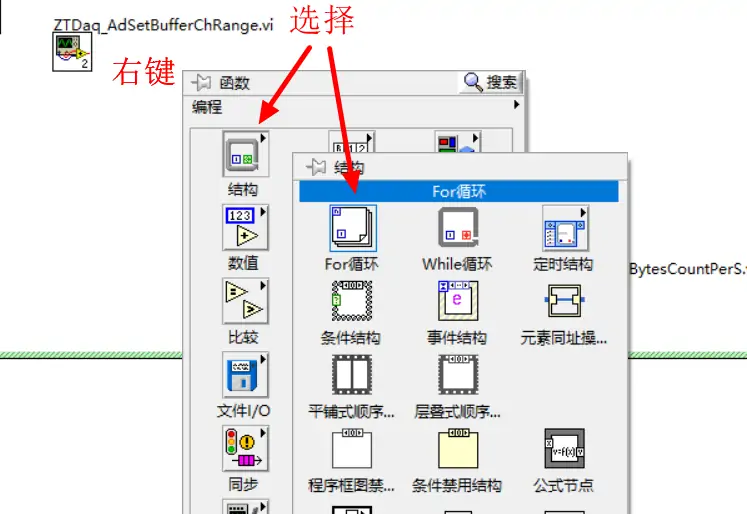

由于ZTDaq_AdSetRange是需要每个通道单独设置的，放置一个for循环就可以使用一个子vi设置多个通道的范围了：
放置for循环的时候要注意把ZTDaq_AdSetRange框进去

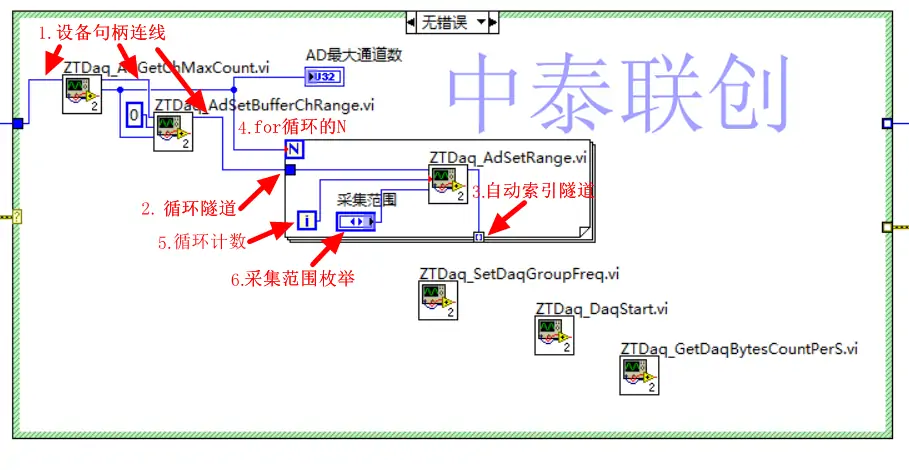

下面按照标注详细讲解上图。
-
设备句柄连线
在Labview中，程序流程是由连线控制的，设备句柄连线除了让每个子vi能够接收到设备句柄参数外，程序还会根据连线的顺序来执行。
-
循环隧道
在设备句柄连线经过for循环的边框进入其内部时，会在边框上生成一个实心方块，它被称为循环隧道，代表了进入或者出去的连线是原始状态，不会将数组拆分或者组合成数组。
-
自动索引隧道
在设备句柄连线从for循环的边框出去时，默认是生成自动索引隧道，它会将出去的连线按照循环次数自动生成数组，对于设备句柄连线，不需要生成数组，因此需要在上面右键点击，选择禁用索引
-
for循环的N

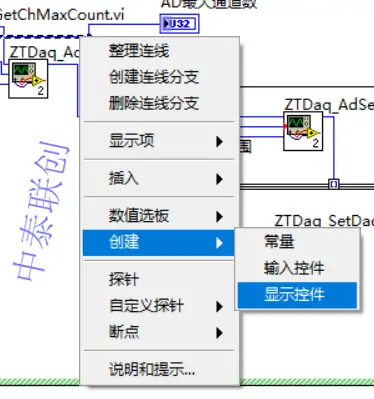

它是循环总数，代表了框图里面的内容执行几次，在本程序中使用AD最大通道数作为输入，表示设置所有的AD通道。可以看到连接到N上的线有一个红点，这是由于数值类型不同，它只是个提示，Labview会自动转换数据类型，并不会影响执行。AD最大通道数是在ZTDaq_AdGetChMaxCount子vi的输出，将AD最大通道数连接到N上后，在连线上右键-创建-显示控件就可以创建出AD最大通道数的显示。
-
循环计数
它在for循环框图里面用i表示，从0开始，每次循环它自动+1，可以直接连接到ZTDaq_AdSetRange的通道号输入端。
-
采集范围枚举
在ZTDaq_AdSetRange的采集范围上右键-创建-显示控件，则可以创建一个枚举控件，里面包含了所有可设置的范围，它在前面板中是这样的：
在上面单击可以看到所有的索引项：

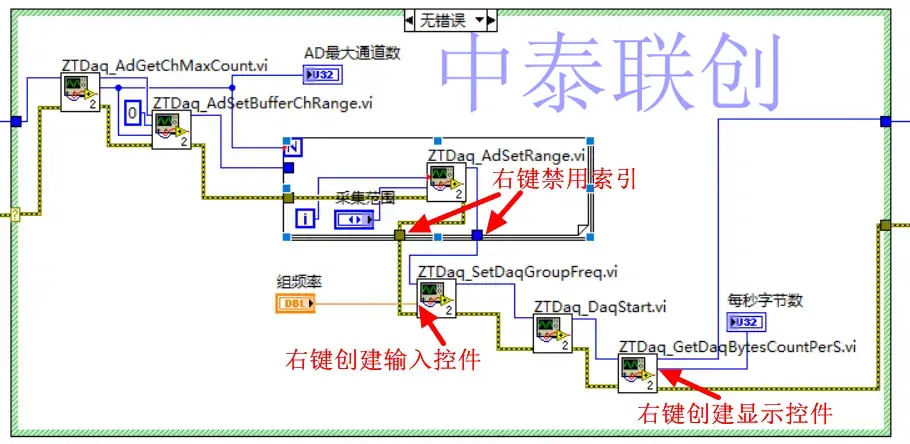

接下来将自动索引隧道变成循环隧道，连接ZTDaq_SetDaqGroupFreq的设备句柄，然后创建组频率和每秒字节数控件，再连上错误连线和设备句柄连线，此时设置部分就完成了。

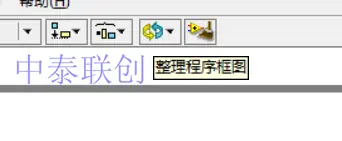

现在显示有些乱，可以点击整理程序框图工具
整理完毕后程序框图横向比较大，浏览不便，下一节将会讲如何解决这个问题。
