labview实现CANOE中Seedkey.dll的调用

在汽车电子开发测试中，UDS（Unified Diagnostic Services）诊断协议扮演着关键角色。本文将详细介绍如何在LabVIEW中调用CANoe的SeedKey.dll来实现UDS诊断流程，深入解析SeedKey加密解密算法及其实现途径。

UDS诊断基础流程

UDS诊断服务通常包含以下几个关键步骤：

1. ‌**诊断会话控制（0x10）**‌ - 切换ECU到扩展会话模式
2. ‌安全访问（0x27） ‌ - 解锁诊断权限
   • 请求Seed（0x01, 0x03等奇数子功能）
   • 发送Key（0x02, 0x04等偶数子功能）
3. ‌**读写数据（0x22/0x2E）**‌ - 访问特定数据标识符
4. ‌**例程控制（0x31）**‌ - 控制诊断例程执行

安全访问机制通过Seed-Key交换防止未授权访问，是UDS诊断的核心安全措施。

SeedKey算法原理

SeedKey算法是车辆制造商自定义的安全算法，用于生成解锁密钥。其基本流程为：

1. ECU生成随机Seed并发送给诊断设备
2. 诊断设备使用特定算法将Seed转换为Key
3. ECU验证Key的正确性，决定是否解锁

常见的算法包括：

• 线性变换算法：Key = (Seed * A + B) MOD C
• 位运算算法：基于XOR、移位等操作
• 查表算法：通过预定义数据表进行转换

LabVIEW实现CANOE中SeedKey.dll调用

1、Seedkey函数定义

KEYGEN_API GenerateKeyExOpt(

const unsigned char* ipSeedArray, //密钥数组

unsigned int iSeedArraySize, //密钥数组大小

const unsigned int iSecurityLevel, //安全等级

const char* ipVariant, //"用户自定义"

unsigned char* iopKeyArray, //输出加密后数组

unsigned int iMaxKeyArraySize, //数组最大长度

unsigned int& oActualKeyArraySize); //加密后数组大小

2、回调函数类型Seedkey定义：

typedef VKeyGenResultExOpt(*pGenerateKeyExOpt)(

const unsigned char* ipSeedArray,

unsigned int iSeedArraySize,

const unsigned int iSecurityLevel,

const char* ipVariant,

const char* ipOptions,

unsigned char* iopKeyArray,

unsigned int iMaxKeyArraySize,

unsigned int& oActualKeyArraySize

);

3、labview调用难点：

对于普通DLL调用，labview可以通过头文件配置输入形参以及返回值进行配置：

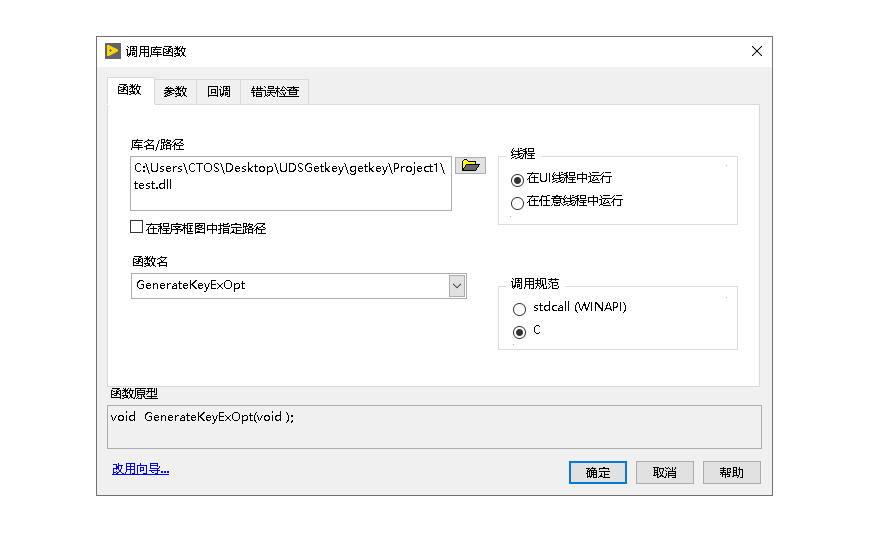

但是对于回调函数类型的UDS诊断协议，这种调用方式就会失效。

UDS诊断加解密实现方案

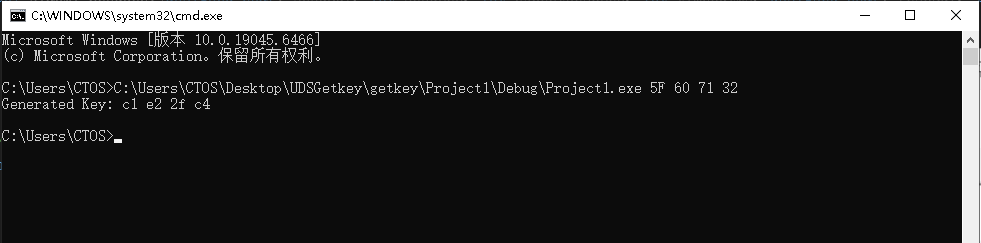

通过命令行调用方式进行输入形参，然后计算，获取标准输出：

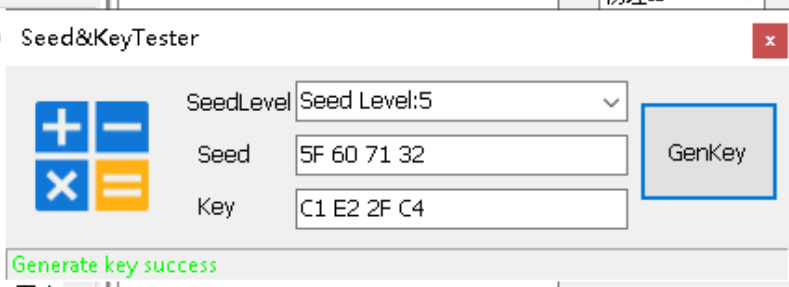

通过同星TSMaster第三方工具进行验证：

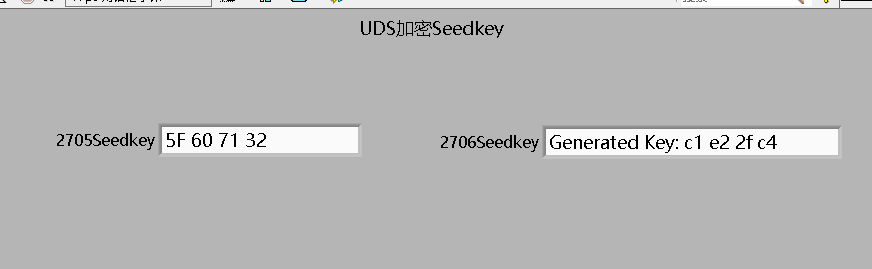

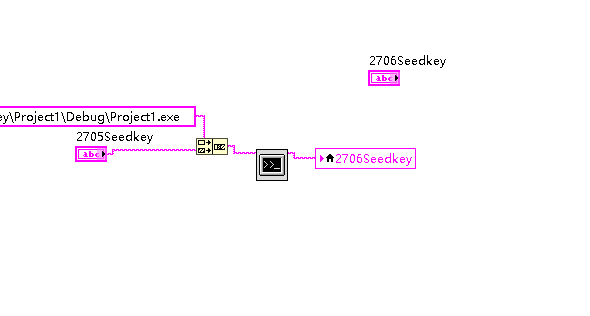

两边测试结果相同，可以进行调用：相关调用代码如下：

以上实例是根据安全等级5进行计算，下方为相关工程链接，如果需要请跳转下载（无需积分）：

https://download.csdn.net/download/qq_24798461/92471930
