浅谈View经GPU渲染绘制的过程

咱们今天就用一个超有趣的故事来理解Android的View绘制原理。准备好了吗？

故事开始：UI王国的"画展"筹备记

想象一下，Android系统就像一个庞大的UI王国，每次打开App就像举办一场画展。

角色介绍：

ViewRootImpl：画展总策划（大管家）
DecorView：画展的巨型画布
View/ViewGroup：各种画家和画师小组
Choreographer：动画导演（负责节奏）
SurfaceFlinger：最终展厅布置师
CPU/GPU：画家们的双手

第一幕：画展的启动（Activity创建）

java 复制代码

// 王国收到举办画展的指令
public class Activity {
    public void onCreate() {
        setContentView(R.layout.main); // "准备画布和颜料！"
    }
}

当Activity创建时，PhoneWindow会准备DecorView这个"巨型画布"，然后通过LayoutInflater把XML布局变成一个个View对象。

第二幕：三大核心流程 - 画展筹备三部曲

1. 测量（Measure）- "量尺寸"

总策划ViewRootImpl大喊："各位画家，报上你们的尺寸！"

java 复制代码

// ViewRootImpl.java
private void performTraversals() {
    // 第一步：测量
    performMeasure();
    // 第二步：布局
    performLayout();
    // 第三步：绘制
    performDraw();
}

// 测量过程 - 递归测量所有View
private void performMeasure() {
    int childWidthMeasureSpec = ...;
    int childHeightMeasureSpec = ...;
    mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}

每个View的measure方法：

java 复制代码

// View.java
public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
    onMeasure(widthMeasureSpec, heightMeasureSpec); // 自定义测量逻辑
    // 测量完成后，mMeasuredWidth/mMeasuredHeight就有值了
}

有趣比喻：就像画家们互相商量："我要占多大地方？你有多宽？我有多高？"

2. 布局（Layout）- "定位置"

"现在开始布置展位！每个人站在哪里？"

java 复制代码

// ViewGroup.java
@Override
public final void layout(int l, int t, int r, int b) {
    // 先确定自己的位置
    super.layout(l, t, r, b);
    // 再安排子View的位置
    layoutChildren();
}

protected void layoutChildren() {
    for (int i = 0; i < getChildCount(); i++) {
        View child = getChildAt(i);
        // 计算每个子View的位置
        child.layout(childLeft, childTop, childRight, childBottom);
    }
}

3. 绘制（Draw）- "动笔作画"

"各就各位，开始画画！"

java 复制代码

// View.java
public void draw(Canvas canvas) {
    // 步骤1：画背景
    drawBackground(canvas);
    // 步骤2：画自己（核心）
    onDraw(canvas);
    // 步骤3：画子View
    dispatchDraw(canvas);
    // 步骤4：画装饰（滚动条、前景等）
    onDrawForeground(canvas);
}

第三幕：同步与渲染 - 动画导演登场

Choreographer（动画导演）负责保持60fps的流畅节奏：

java 复制代码

// Choreographer.java
public void onVsync() {
    // 垂直同步信号到来！
    mHandler.post(mTraversalRunnable);
}

final class TraversalRunnable implements Runnable {
    public void run() {
        doTraversal(); // 执行遍历（测量-布局-绘制）
    }
}

第四幕：硬件加速 - GPU大神出手

现代Android使用硬件加速，就像请来了GPU这位"神笔马良"：

java 复制代码

// ThreadedRenderer.java（硬件渲染器）
@Override
void draw(View view, AttachInfo attachInfo) {
    // 1. 创建DisplayList（绘制指令列表）
    updateRootDisplayList(view);
    // 2. 同步到RenderThread
    nSyncAndDrawFrame(mNativeProxy);
}

DisplayList就像给GPU的"绘画说明书"，避免重复计算。

第五幕：最终展示 - SurfaceFlinger布展

cpp 复制代码

// SurfaceFlinger.cpp（Native层）
void SurfaceFlinger::composite() {
    // 收集所有Layer（图层）
    for (auto layer : mLayers) {
        layer->latchBuffer(); // 获取图形缓冲区
        layer->prepareClientComposition(); // 准备合成
    }
    // 最终合成并显示
    doComposition();
    postFramebuffer(); // 输出到屏幕
}

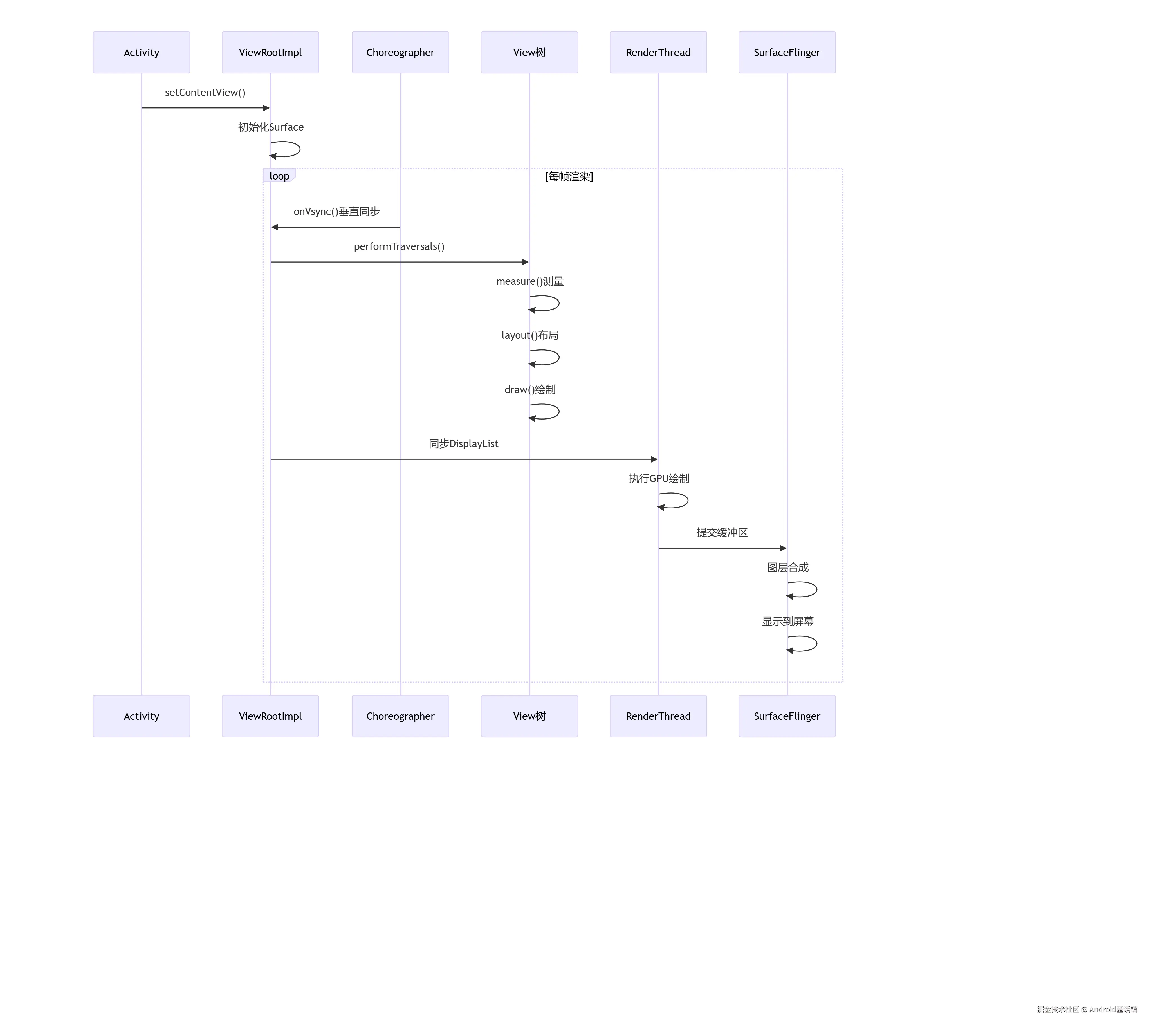

完整时序图：画展全流程

关键技巧：性能优化秘诀

减少层级：画展布置不要太复杂（View层级扁平化）
避免过度绘制：不要在同一区域反复画画
使用硬件加速：让GPU大神多干活
View复用：像 recyclerView 一样，重复利用画布

java 复制代码

// 优化示例：自定义View避免无效重绘
@Override
protected void onDraw(Canvas canvas) {
    if (needRedraw) { // 只有需要时才重绘
        drawContent(canvas);
        needRedraw = false;
    }
}

总结：一场精密的协作

Android View的绘制就像一场精心组织的画展：

ViewRootImpl是总策划，协调整个流程
测量-布局-绘制是核心三部曲
Choreographer保证60fps的流畅节奏
GPU硬件加速提供强大的绘制能力
SurfaceFlinger是最终的舞台总监

理解了这套机制，你就能写出更流畅的UI，成为真正的Android UI大师！

怎么样，同学，现在是不是对View绘制有了更生动的理解？
