C#上位机 通过ProfitNet连接西门子PLC教程--系统模拟环境搭建

S7-PLCSIM Advanced V5.0 中创建虚拟PLC

MB_SERVER 指令的核心功能​​

​​MB_SERVER​ ​ 是西门子 TIA Portal 中的标准库指令,用于将 S7-1200/1500 PLC 的 PROFINET 接口转换为 ​​Modbus TCP 服务器(从站)​​。其核心功能包括:

  1. 被动连接处理​ :监听 TCP 端口(默认 502),接受 Modbus TCP 客户端(主站)的连接请求。
  2. ​Modbus 请求响应​ :支持处理客户端发送的读写请求(功能码如 FC03 读保持寄存器、FC06 写单个寄存器等)。
  3. 数据映射​ :将 Modbus 地址映射到 PLC 的存储区(如 DB 块、M 区、过程映像 I/O 区)

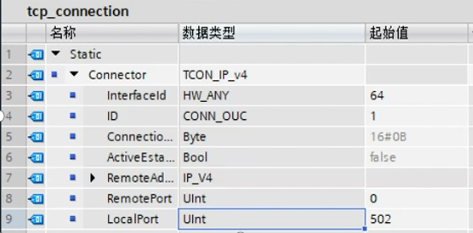

新建 TCON_IP_v4的 Connector 变量。

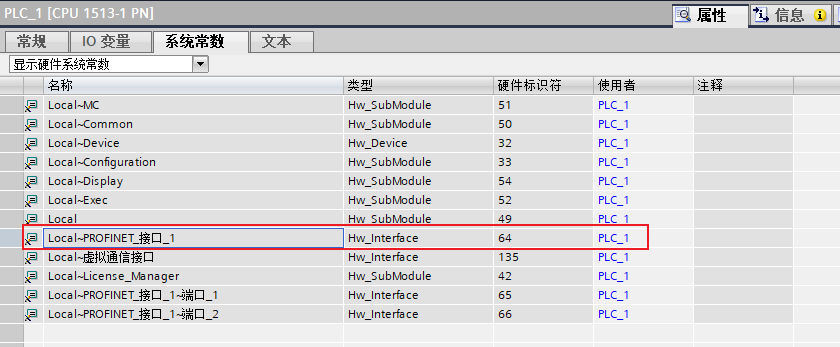

InterfaceId设置为64 是为了关联 Local~PROFINET_接口_1

刷新,加载项
