好多技术人员在项目中一直用IO；就是芯片MCU的输入输出去控制继电器，但是不清楚 继电器如何去控制，比如我们买的继电器常常是5V,12V,24V;这里可以通过继电器去控制开关，控制电机开启关闭。近似于这种数字量的控制都可以使用继电器去控制。这里给大家介绍一种常用的控制。依靠下面的例子。
MCU是stm32；继电器是12V继电器。使用标准库。
话不多说 直接上图

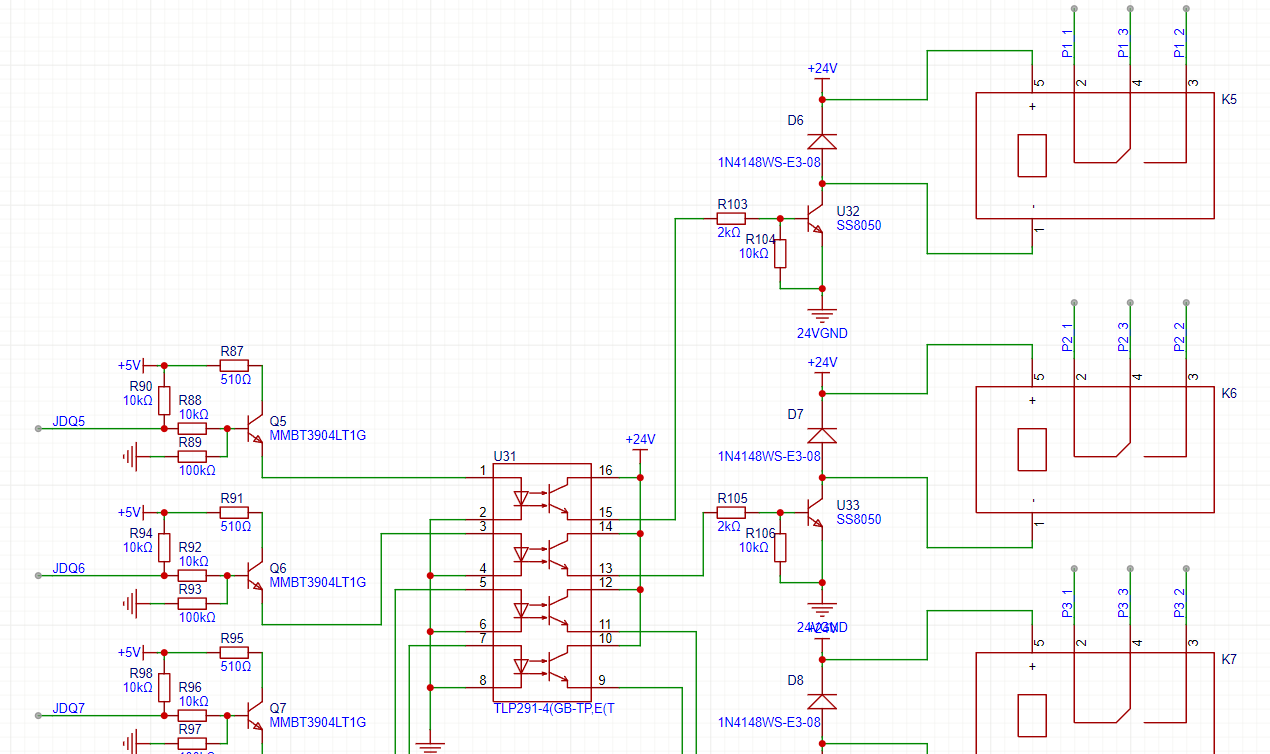

左侧JDQ5是MCU 就是stm32的控制io；后面接一个三极管的电压跟随电路；中间这里使用的是U31的4个光耦模块的组合一起的模块，内部就是个光耦。右侧你看下K5就是一个继电器 线圈和常开常闭。
下面是它的控制程序

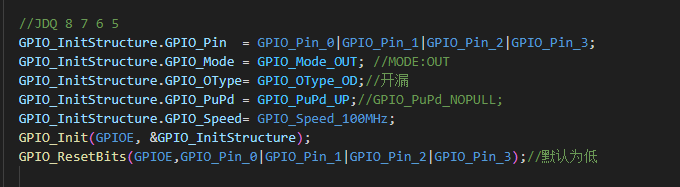

下面就是IO配置
去调取JDQ5_ON就可以控制继电器开启了。有什么问题可以联系我
