RK3568移植RM500U-PCIE模块

1、RK3568 pcie配置

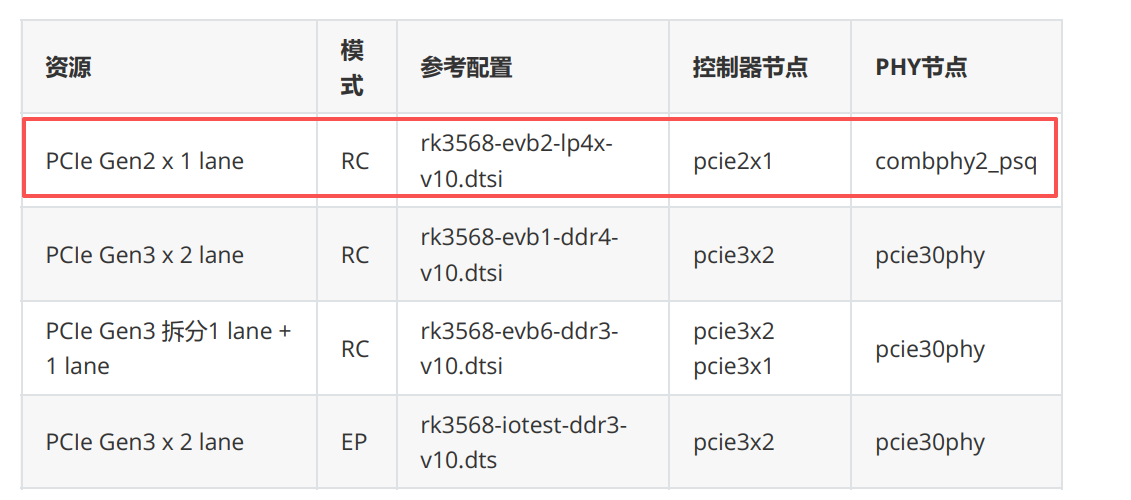

RM500U连接在pcie 2.0上.

dts配置如下：

c 复制代码

&combphy2_psq {
 status = "okay";
};
&pcie2x1 {
        reset-gpios = <&gpio3 RK_PC1 GPIO_ACTIVE_HIGH>;
//      vpcie3v3-supply = <&vcc3v3_pcie>;
        status = "okay";
};

查看PCIE是否能识别到下挂的设备。

bash 复制代码

root@ubuntu:~# lspci
00:00.0 PCI bridge: Fuzhou Rockchip Electronics Co., Ltd Device 3566 (rev 01)
01:00.0 Wireless controller: Synopsys, Inc. DWC_usb3 / PCIe bridge (rev ff)

2、5G模块驱动移植。

解压驱动到内核driver目录下，并进行如下修改。

bash 复制代码

diff --git a/drivers/Kconfig b/drivers/Kconfig
index c83e640aa..81d0ae8c4 100644
--- a/drivers/Kconfig
+++ b/drivers/Kconfig
@@ -246,4 +246,6 @@ source "drivers/rknpu/Kconfig"

+source "drivers/Sprd_pcie_V1.1.8/Kconfig"
+
 endmenu
diff --git a/drivers/Makefile b/drivers/Makefile
index ed2c4de7e..846900a71 100644
--- a/drivers/Makefile
+++ b/drivers/Makefile
@@ -195,3 +195,4 @@ obj-$(CONFIG_RK_NAND)               += rk_nand/
 obj-$(CONFIG_ROCKCHIP_RKNPU)   += rknpu/

+obj-$(CONFIG_QUECTEL_SPRD_PCIE)      += Sprd_pcie_V1.1.8/

diff --git a/arch/arm64/configs/rk3568-rocktech-linux_defconfig b/arch/arm64/configs/rk3568-rocktech-linux_defconfig
index 8d3cfa6bc..fe2d67d9f 100644
--- a/arch/arm64/configs/rk3568-rocktech-linux_defconfig
+++ b/arch/arm64/configs/rk3568-rocktech-linux_defconfig
@@ -634,7 +634,8 @@ CONFIG_TEE=y
 CONFIG_OPTEE=y
 CONFIG_RK_HEADSET=y
 CONFIG_ROCKCHIP_RKNPU=y
+CONFIG_QUECTEL_SPRD_PCIE=y
 CONFIG_EXT4_FS=y
 CONFIG_EXT4_FS_POSIX_ACL=y
 CONFIG_EXT4_FS_SECURITY=y

注意这里添加CONFIG_QUECTEL_SPRD_PCIE宏而不是CONFIG_SPRD_PCIE，主要是因为RM500U的pcie驱动中对CONFIG_SPRD_PCIE做了判断，而实际编译时不需要定义这个宏，否则编译时就报错，所以这里没用CONFIG_SPRD_PCIE，而是定义了CONFIG_QUECTEL_SPRD_PCIE。同时对RM500U驱动做如下修改。

添加一个Kconfig文件，内容如下：

c 复制代码

config QUECTEL_SPRD_PCIE
        tristate "Quectel sprd pcie support"
        help
          Enable Sprd pcie driver for RM500U

如需要将驱动编译成KO，还需对驱动中Makefile做如下修改：

bash 复制代码

# 将
obj-y += sprd_pcie.o
# 改成
obj-$(CONFIG_QUECTEL_SPRD_PCIE) += sprd_pcie.o

其次如果是cpu是大端模式还需要取消驱动include\sipc_big_to_little.h中的CONFIG_SIPC_BIG_TO_LITTLE的注释。

3、切换PCIe模式

RM500U支持RC和EP两种PCIe模式,默认情况下是RC模式。因为CPU端是RC模式所以需要通过AT命令调整模块为EP模式才能实现PCIE正常通信。可通过执行AT+QCFG="pcie/mode"查询模块当前模式， 0 表示 PCIe EP 模式； 1 表示 PCIe RC 模式。若模块处于RC 模式，执行 AT+QCFG="pcie/mode",0 并重启模块将 PCIe 模式切换至 EP 模式。注意：PCIE驱动枚举出来的串口只有在EP模式下才有。

驱动正常加载后/dev下会存在多个stty_nr，stty_nr31为AT命令串口。并且ifconfig会查询到pcie网卡。

4、拨号上网

更改拨号方式：

执行AT+QCFG="nat",0配置拨号模式为网卡模式。

执行AT+QCFG="nat",1配置拨号模式为路由模式。

执行AT+QCFG="nat",2配置拨号模式为网桥模式。

设置上网：

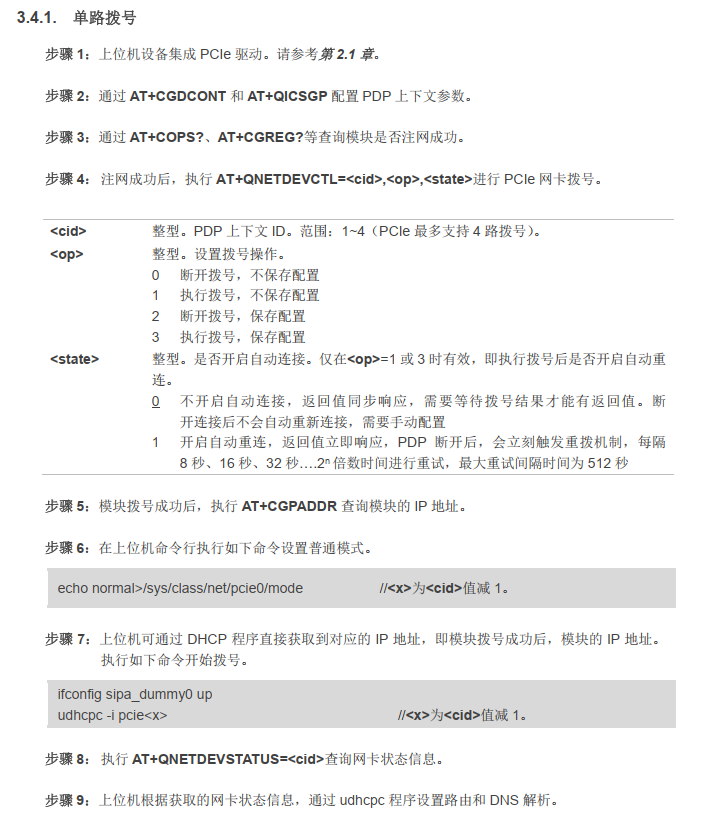

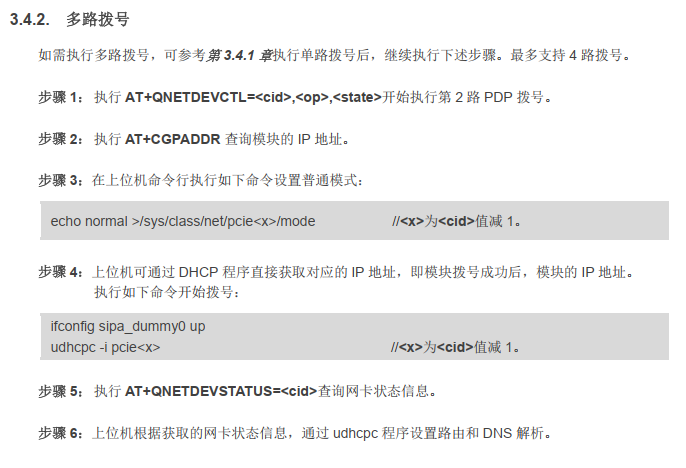

这里移远关于PCIE的文档中已经提供了单路拨号和多路拨号的说明，下面是搬抄的内容；

上面的命令中主要关注AT+QNETDEVCTL=,,命令，它直接决定这利用pcie枚举出来的那个网口来进行通信，比如我需要用pcie0进行通信，保存配置，并开启自动连接，配置AT命令就是"AT+QNETDEVCTL=1,3,1"。
