前言

相信大家都听说过System.gc()不会触发立马进行gc，但是不太知道原因；相信大家也听说过gc的时候会STW，暂停所有的业务线程，应该是为了标记垃圾。

1. 实际上System.gc()不会立马执行，是因为需要用户线程都达到safepoint；
2. 用户线程都达到safepoint之后，会根据每个线程的oopMap，标记还在使用的堆内存，没有使用的堆内存就是待清理的垃圾；也就是STW的过程

---

一、safepoint是什么？

safepoint的执行流程：

1. vm thread通知：java thread需要陷入到safepoint；
2. java thread通过执行到轮询safepoint的指令而陷入safepoint
3. vm thread通过loop，发现所有java thread陷入safepoint之后，进行后续处理
4. vm Thread执行完自己的逻辑之后，通知java Thread返回到之前的状态继续执行

1.1. 哪些场景jvm会通知java Thread

那还有哪些情况jvm会通知java thread 陷入safepoint呢？

gc 逆优化（jit一般是进行激进优化，但是有时候遇到分支预测失败，只能逆优化，使用解释执行） 偏向锁撤销 类相关元数据操作 周期性，受GuaranteedSafepointInterval参数控制，默认是1秒

也就是上面这几种场景 vm Thread会通知java Thread陷入safepoint

1.2. 通知了之后，不同状态的java Thread会如何处理

// Begin the process of bringing the system to a safepoint.
  // Java threads can be in several different states and are
  // stopped by different mechanisms:
  //
  //  1. Running interpreted
  //     The interpeter dispatch table is changed to force it to
  //     check for a safepoint condition between bytecodes.
  //  2. Running in native code
  //     When returning from the native code, a Java thread must check
  //     the safepoint _state to see if we must block.  If the
  //     VM thread sees a Java thread in native, it does
  //     not wait for this thread to block.  The order of the memory
  //     writes and reads of both the safepoint state and the Java
  //     threads state is critical.  In order to guarantee that the
  //     memory writes are serialized with respect to each other,
  //     the VM thread issues a memory barrier instruction
  //     (on MP systems).  In order to avoid the overhead of issuing
  //     a memory barrier for each Java thread making native calls, each Java
  //     thread performs a write to a single memory page after changing
  //     the thread state.  The VM thread performs a sequence of
  //     mprotect OS calls which forces all previous writes from all
  //     Java threads to be serialized.  This is done in the
  //     os::serialize_thread_states() call.  This has proven to be
  //     much more efficient than executing a membar instruction
  //     on every call to native code.
  //  3. Running compiled Code
  //     Compiled code reads a global (Safepoint Polling) page that
  //     is set to fault if we are trying to get to a safepoint.
  //  4. Blocked
  //     A thread which is blocked will not be allowed to return from the
  //     block condition until the safepoint operation is complete.
  //  5. In VM or Transitioning between states
  //     If a Java thread is currently running in the VM or transitioning
  //     between states, the safepointing code will wait for the thread to
  //     block itself when it attempts transitions to a new state.
  //

以下是豆包给我的翻译

开始将系统带入安全点的过程。Java 线程可能处于多种不同状态，通过不同机制被暂停：
1. 运行解释执行代码
 解释器分发表会被修改，强制其在字节码之间检查安全点条件。
2. 运行本地代码（Native Code）
 从本地代码返回时，Java 线程必须检查安全点_state，判断是否需要阻塞。如果 VM 线程（虚拟机线程）发现某个 Java 线程正处于本地代码执行状态，则不会等待该线程阻塞。安全点状态与 Java 线程状态的内存读写顺序至关重要。为确保内存写操作之间的序列化，VM 线程会（在多处理器系统上）发出内存屏障指令。为避免每个 Java 线程执行本地调用时都要触发内存屏障的开销，每个 Java 线程在修改线程状态后，会对单个内存页执行写操作。VM 线程通过执行一系列 mprotect 系统调用来强制所有 Java 线程之前的写操作完成序列化，这一过程在 os::serialize_thread_states () 调用中实现。事实证明，这比在每次本地调用时执行内存屏障指令高效得多。
3. 运行编译后代码
 编译后代码会读取一个全局（安全点轮询）页，当我们尝试进入安全点时，该页会被设置为触发页错误（fault）。
4. 阻塞状态
 处于阻塞状态的线程在安全点操作完成前，不允许从阻塞条件中返回。
5. 在 VM 中执行或状态转换中
 如果 Java 线程当前正在 VM 中执行，或处于状态转换过程中，安全点代码会等待该线程在尝试转换到新状态时自行阻塞。

6. 对于字节码，各位javaer应该都很熟，就是javac前置编译之后的jvm指令，当不使用jit编译时，就只能使用解释器进行逐行解释执行，没有热点代码，执行效率较低。强制其在字节码之间检查安全点条件。（也就是判断是否需要进入安全点）
7. 本地代码的话，其实就是java那些标志了native的方法，native方法的执行不受jvm控制，每次返回之前都需要进行安全点状态判断（判断是否需要等待vm的safepoint操作完成）
8. 运行编译后代码，其实就是我们的jit编译之后的代码了，可以参考再探volatile原理里我们的代码注释，发现每次循环之后给加了安全点轮询（判断是否需要进入safepoint）
9. 阻塞状态可以理解为等待某个资源的线程，在等待的资源满足之后，也不能简单的直接状态变更，需要进行安全点状态判断（判断是否需要vm的safepoint操作完成）
10. 如果线程本身就是在vm中执行（非用户业务逻辑）或者线程状态切换时，线程去检查是否需要进入safepoint操作完成，如果需要，就把自己给阻塞

对于咱们程序员来说，1、2、3、4是比较常见的，写代码可能需要注意的场景

1.3. 哪些地方插入safepoint轮询的代码

此处引用下别人的文章：JVM源码分析之安全点safepoint

解释器执行的字节码： 理论上，在解释器的每条字节码的边界都可以放一个safepoint，不过挂在safepoint的调试符号信息要占用内存空间，如果每条机器码后面都加safepoint的话，需要保存大量的运行时数据，所以要尽量少放置safepoint，在safepoint会生成polling代码询问VM是否要"进入safepoint"，polling操作也是有开销的，polling操作会在后续解释。

JIT执行的汇编代码： 通过JIT编译的代码里，会在所有方法的返回之前，以及所有非counted loop的循环（无界循环）回跳之前放置一个safepoint，为了防止发生GC需要STW时，该线程一直不能暂停。另外，JIT编译器在生成机器码的同时会为每个safepoint生成一些"调试符号信息"，为GC生成的符号信息是OopMap，指出栈上和寄存器里哪里有GC管理的指针。

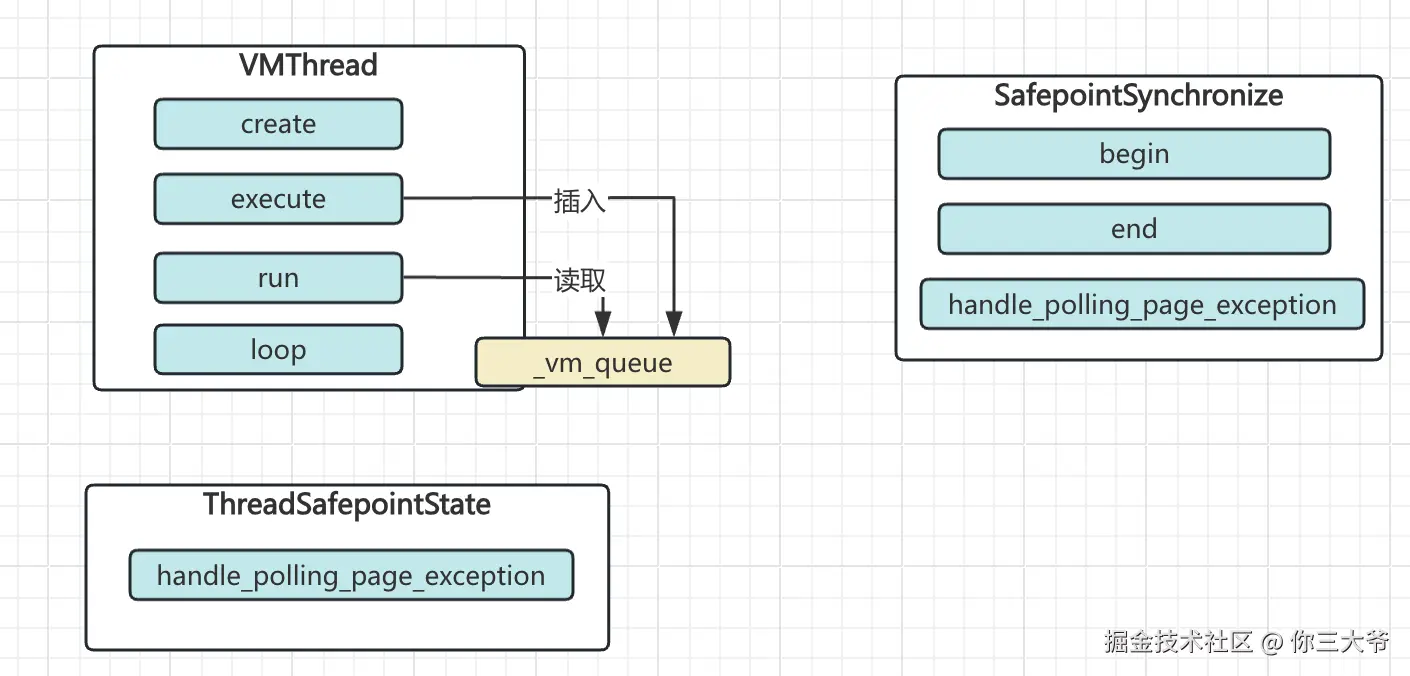

二、源码分析

此处源码分析是基于 jdk8u192-b12

2.1.VMThread

create: create方法里会初始化队列_vm_queue execute: 该方法执行时，会往_vm_queue里放入一个任务，譬如gc线程就是通过执行该方法往_vm_queue放入一个operation run :线程的主要方法，该方法的主要逻辑就是执行loop方法 loop：loop方法，顾名思义，就是不停循环：不停从_vm_queue里poll任务，然后执行。如果判断执行某个operation之前需要执行safepoint操作，就会触发 下面是loop方法执行的主逻辑：

1. 这是 VM 线程的主循环，负责处理所有 VM 操作（如垃圾回收、类加载等）
2. 通过队列机制获取并执行 VM 操作
3. 处理两种类型的操作：需要安全点（Safepoint）的操作和不需要安全点的操作
4. 确保定期进入安全点，以支持需要全局同步的操作
5. 包含超时处理、自毁机制和性能跟踪等辅助功能

2.2. SafepointSynchronize

begin：通知以及等待线程陷入到safepoint状态 主要流程如下：

1. 各种加锁，将_state = _synchronizing;
2. 执行OrderAccess::fence()，也就是内存屏障。使得所有线程的状态和数据刷回到主内存，也让所有线程读取最新的_state值；如果没有使用内存屏障，就通过os::serialize_thread_states()方法
3. Interpreter::notice_safepoints(); 通知解释器进行safepoint的检查
4. os::make_polling_page_unreadable(); 如果使用的编译后代码，就将polling_page设置为不可读
5. 进入循环，扫描所有的javaThread：
5.1 分析线程当前状态（如是否在解释执行、编译执行、native调用等），
5.2 依据不同状态决定如何让线程暂停（如修改解释器表、触发缺页异常等）
5.3 如果遇到counted loop等暂时没法陷入safepoint的线程，当前os线程就会进行自旋等待
6. _state = _synchronized;
7. 执行OrderAccess::fence()，让所有线程读取最新的_state值

关于polling_page不可读是如何生效的，可以看看再探volatile原理里的汇编代码，里面有一句ldr wzr, [x10] ，就是读取的polling_page里的数据，如果该地址不可读，那么就会触发异常。 开启了safepoint之后，通过evaluate_operation(_cur_vm_operation);执行当前的vm operation；然后还有个优化，如果_vm_queue里后续operation也都是safepoint的operation，就都poll出来执行

end: 状态清理 主要流程如下：

8. 执行os::make_polling_page_readable()，使得线程不再会因为执行polling_page的读操作而陷入safepoint
9. Interpreter::ignore_safepoints()，解释执行也不再检查safepoint
10._state = _not_synchronized，更改线程状态
10. 执行OrderAccess::fence()，让所有线程读取最新的_state值
11. 进入循环，扫描所有的javaThread
12.1:  cur_state->restart();  // 重启线程

handle_polling_page_exception: 调用ThreadSafepointState::handle_polling_page_exception()得以实现 -> 处理的是当polling_page是不可读状态，而线程却对polling_page进行读操作，之后的异常处理操作。

12. 如果需要返回OOP，那么需要先把当前safepoint的oop进行保存：将oop和寄存器结果一起保存到栈上，等待线程restart时进行读取
13. 执行SafepointSynchronize::block(thread())将线程进行block
14. 从block状态返回的时候，进行oop和寄存器结果读取

oop其实就是普通对象引用，针对编译执行，会在编译时，就记录oop的位置到oopMap中，当陷入到safepoint时，vm Thread就可以从oopMap中通过oop的位置找到oop。 可以发现，如果进行GC的话，需要在STW期间，通过GC ROOTS查找还在使用的对象。其实STW期间，利用了safepoint时，不同线程绑定的oopMap来查找还在被使用的oop，组成了GC ROOTS的一部分

---

总结

再次深入理解了下safepoint的作用：包括如何通知java Thread陷入到safepoint，以及不同状态的线程如何陷入safepoint；同时附带了一些源码解读
