CoordinatorLayout基本使用与分析<五>

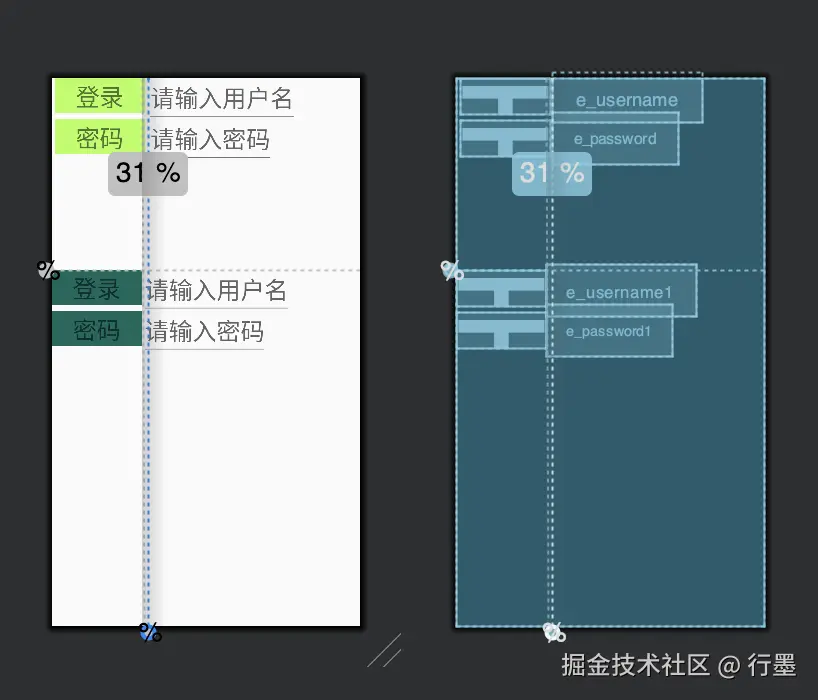

这个布局使用 ConstraintLayout 构建了两个类似表单的区域,主要展示了 Guideline(辅助线)和 Barrier(屏障)在布局对齐中的实用价值,非常适合构建整齐的表单界面。以下是详细解析:

1. 根布局(ConstraintLayout)

  • 宽高均为 match_parent,占据整个屏幕空间
  • 定义了必要的命名空间,支持系统属性、ConstraintLayout 自定义属性和工具属性
  • 作为容器,承载了辅助线、屏障和多个表单控件(文本和输入框)

2. 关键辅助元素解析

(1)垂直辅助线(guideline1)

xml

ini 复制代码
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline1"
    android:layout_width="0dp"
    android:layout_height="0dp"
    android:orientation="vertical"  <!-- 垂直方向 -->
    app:layout_constraintGuide_percent="0.31" />  <!-- 位于屏幕宽度的31%处 -->
  • 作用:将屏幕水平方向划分为两部分(左侧 31% + 右侧 69%),作为上方表单区域的左右分割线
  • 优势:百分比定位确保在不同屏幕尺寸下,分割比例保持一致

(2)水平辅助线(guideline2)

xml

ini 复制代码
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline2"
    android:layout_width="0dp"
    android:layout_height="0dp"
    android:orientation="horizontal"  <!-- 水平方向 -->
    app:layout_constraintGuide_percent="0.35" />  <!-- 位于屏幕高度的35%处 -->
  • 作用:将屏幕垂直方向划分为上下两部分(上方 35% + 下方 65%),作为两个表单区域的分割线
  • 效果:上方表单在屏幕顶部到 35% 高度之间,下方表单从 35% 高度处开始

(3)屏障(barrier1)

xml

ini 复制代码
<androidx.constraintlayout.widget.Barrier
    android:id="@+id/barrier1"
    android:layout_width="0dp"
    android:layout_height="0dp"
    app:barrierDirection="end"  <!-- 屏障方向:右侧 -->
    app:constraint_referenced_ids="username1,password1" />  <!-- 参考控件ID -->
  • 核心作用 :以 username1password1 两个控件的右边缘为参考,自动创建一个 "动态右边界"

    • 如果 username1password1 宽,屏障会与 username1 的右边缘对齐
    • 如果 password1 更宽,屏障会自动调整到 password1 的右边缘
  • 优势:解决了多个控件宽度不一时,右侧元素难以统一对齐的问题(无需手动计算最大宽度)

3. 上方表单区域(基于 guideline1 分割)

(1)用户名标签(username)

xml

xml 复制代码
<TextView
    android:id="@+id/username"
    ...
    android:text="@string/username"  <!-- 显示"用户名" -->
    app:layout_constraintEnd_toStartOf="@id/guideline1"  <!-- 右边缘与guideline1对齐 -->
    app:layout_constraintStart_toStartOf="parent"  <!-- 左边缘与父布局对齐 -->
    app:layout_constraintTop_toTopOf="parent" />  <!-- 顶部与父布局对齐 -->
  • 位置:位于屏幕左侧(0~31% 宽度区域),顶部对齐

(2)密码标签(password)

xml

xml 复制代码
<TextView
    android:id="@+id/password"
    ...
    android:text="@string/password"  <!-- 显示"密码" -->
    android:layout_marginTop="8dp"  <!-- 与上方用户名标签间距8dp -->
    app:layout_constraintEnd_toStartOf="@id/guideline1"  <!-- 右边缘与guideline1对齐 -->
    app:layout_constraintTop_toBottomOf="@id/username" />  <!-- 顶部与username底部对齐 -->
  • 位置:在 username 正下方,同样位于左侧区域(与 username 左对齐、右对齐)

(3)用户名输入框(e_username)

xml

xml 复制代码
<EditText
    android:id="@+id/e_username"
    ...
    android:hint="@string/username_hint"  <!-- 提示文字"请输入用户名" -->
    app:layout_constraintBaseline_toBaselineOf="@id/username"  <!-- 基线与username对齐(文字底部对齐) -->
    app:layout_constraintStart_toEndOf="@id/guideline1" />  <!-- 左边缘与guideline1对齐(右侧区域) -->
  • 位置:位于屏幕右侧(31% 宽度到边缘区域),与 username 文字基线对齐(保证输入框和标签文字在同一水平线上)

(4)密码输入框(e_password)

xml

xml 复制代码
<EditText
    android:id="@+id/e_password"
    ...
    android:hint="@string/password_hint"  <!-- 提示文字"请输入密码" -->
    app:layout_constraintBaseline_toBaselineOf="@id/password"  <!-- 基线与password对齐 -->
    app:layout_constraintStart_toEndOf="@id/guideline1" />  <!-- 左边缘与guideline1对齐 -->
  • 位置:在 e_username 正下方,与 password 文字基线对齐,位于右侧区域

4. 下方表单区域(基于 barrier1 对齐)

(1)用户名标签(username1)

xml

xml 复制代码
<TextView
    android:id="@+id/username1"
    ...
    android:background="@color/color_8"  <!-- 背景色与上方表单区分 -->
    app:layout_constraintStart_toStartOf="parent"  <!-- 左边缘与父布局对齐 -->
    app:layout_constraintTop_toTopOf="@id/guideline2" />  <!-- 顶部与guideline2对齐(35%高度处) -->
  • 位置:位于屏幕下方区域顶部(35% 高度处开始),左侧对齐

(2)密码标签(password1)

xml

xml 复制代码
<TextView
    android:id="@+id/password1"
    ...
    android:layout_marginTop="8dp"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toBottomOf="@id/username1" />  <!-- 位于username1正下方 -->
  • 位置:在 username1 正下方,与上方表单的 password 布局逻辑一致

(3)用户名输入框(e_username1)

xml

xml 复制代码
<EditText
    android:id="@+id/e_username1"
    ...
    app:layout_constraintBaseline_toBaselineOf="@id/username1"  <!-- 与username1基线对齐 -->
    app:layout_constraintStart_toEndOf="@id/barrier1" />  <!-- 左边缘与barrier1对齐 -->
  • 关键特点:左边缘与 barrier1(动态屏障)对齐,确保无论 username1 和 password1 哪个更宽,输入框都能在最宽标签的右侧对齐

(4)密码输入框(e_password1)

xml

xml 复制代码
<EditText
    android:id="@+id/e_password1"
    ...
    app:layout_constraintBaseline_toBaselineOf="@id/password1"  <!-- 与password1基线对齐 -->
    app:layout_constraintStart_toEndOf="@id/barrier1" />  <!-- 左边缘与barrier1对齐 -->
  • 效果:与 e_username1 左对齐(因都以 barrier1 为参考),形成整齐的输入框列

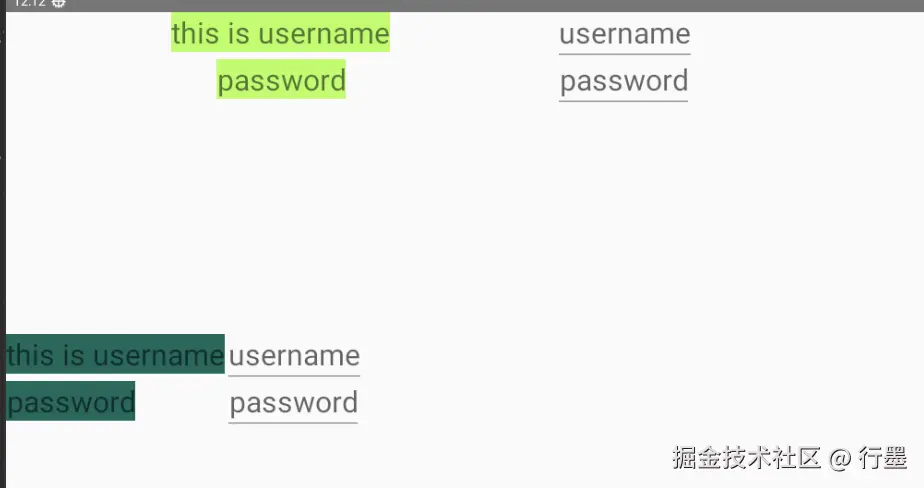

布局核心特点

  1. 两种对齐方案对比

    • 上方表单:用固定比例的 guideline1 分割,适合标签宽度已知且固定的场景
    • 下方表单:用 barrier1 动态对齐,适合标签宽度不固定(如多语言文本长度变化)的场景
  2. 基线对齐的应用

    • 所有输入框通过 layout_constraintBaseline_toBaselineOf 与对应标签的文字基线对齐,确保文字在同一水平线上,视觉更协调
  3. 分区明确

    • 通过 guideline2 将屏幕分为上下两个独立表单区域,结构清晰
  4. 响应式设计

    • 辅助线和屏障均采用动态定位(百分比或参考控件),适配不同屏幕尺寸

这个布局非常适合实际开发中的表单场景,尤其是需要处理多语言文本长度变化或动态内容的情况,通过 guideline 和 barrier 可以大幅减少布局适配工作。
