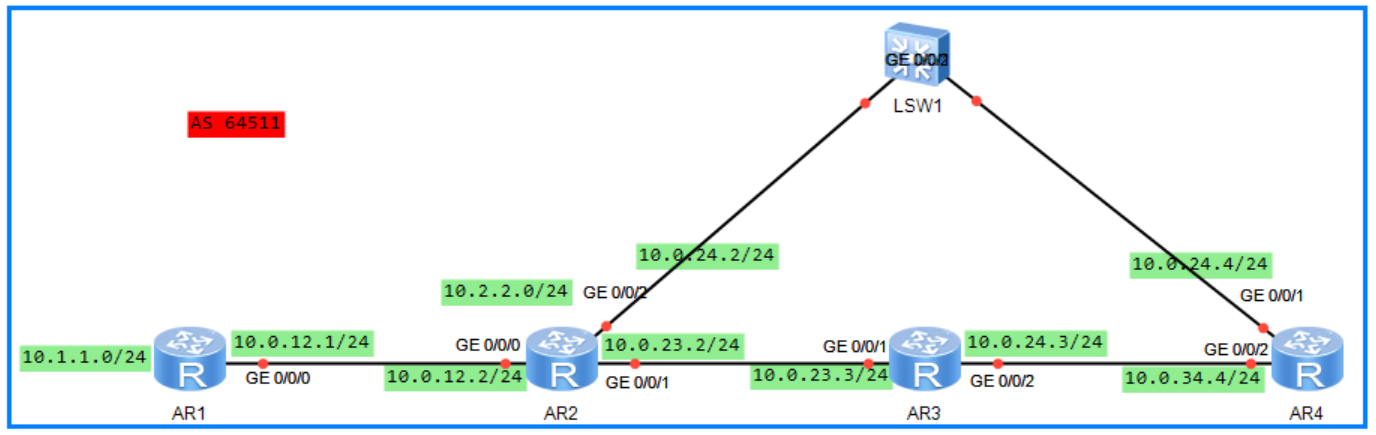

R1、R2、R3、R4 都属于AS 64511，其连接方式、互联接口地址如图所示。每台设备均创建Loopback0接口，IP地址为10.0.x.x/32，其中x为设备编号。R1、R2上的 Loopback1地址分别为10.1.1.1/24、10.2.2.2/24，用于模拟用户网段。
所有设备都使用Loopback0地址作为BGP Router ID，R1与R2、R2与R3、R3与R4、R4与R2之间基于直连接口建立IBGP对等体关系，其中R1为R2的路由反射器客户端，R2为R3的路由反射器客户端，R3为R4的路由反射器客户端。
参考链接：http://e.huawei.com
实验任务：
①设备IP地址配置。
②配置AS内的OSPF，在互联接口、Loopback0接口上激活OSPF。
③配置AS内基于直连接口建立IBGP对等体关系。
④配置路由反射器，将R1配置为R2的客户端、R2配置为R3的客户端、R3配置为R4的客户端。
⑤在R2上将Loopback1接口路由发布进BGP，观察Originator_ID属性如何实现路由防环。
⑥在R1上将Loopback1接口路由发布进BGP，观察Cluster_List属性如何实现路由防环。
任务步骤：
①互联接口、环回口IP地址配置
设备命名
AR1：
<Huawei>system-view
Huaweisysname AR1
R2、R3、R4相同操作，不再重复。
配置R1 GE0/0/0接口、LoopBack0、LoopBack1接口IP地址
AR1interface GigabitEthernet 0/0/0
AR1-GigabitEthernet0/0/0ip address 10.0.12.1 24
AR1-GigabitEthernet0/0/0interface LoopBack 0
AR1-LoopBack0ip address 10.0.1.1 32
AR1-LoopBack0interface LoopBack 1
AR1-LoopBack1ip address 10.1.1.1 24
配置R2 GE0/0/0接口、GE0/0/1接口、GE0/0/2接口、LoopBack0、LoopBack1接口IP地址
AR2interface GigabitEthernet 0/0/0
AR2-GigabitEthernet0/0/0ip address 10.0.12.2 24
AR2-GigabitEthernet0/0/0interface GigabitEthernet 0/0/1
AR2-GigabitEthernet0/0/1ip address 10.0.23.3 24
AR2-GigabitEthernet0/0/1interface GigabitEthernet 0/0/2
AR2-GigabitEthernet0/0/2ip address 10.0.24.2 24
AR2-GigabitEthernet0/0/2interface LoopBack 0
AR2-LoopBack0ip address 10.0.2.2 32
AR2-LoopBack0interface LoopBack 1
AR2-LoopBack1ip address 10.2.2.2 24
配置R3 GE0/0/1接口、GE0/0/2接口、LoopBack0接口IP地址
AR3interface GigabitEthernet 0/0/1
AR3-GigabitEthernet0/0/1ip address 10.0.23.3 24
AR3-GigabitEthernet0/0/1interface GigabitEthernet 0/0/2
AR3-GigabitEthernet0/0/2ip address 10.0.24.3 24
AR3-GigabitEthernet0/0/2interface Loopback 0
AR3-LoopBack0ip address 10.0.3.3 32
配置R4 GE0/0/1接口、GE0/0/2接口、LoopBack0接口IP地址
AR4interface GigabitEthernet 0/0/1
AR4-GigabitEthernet0/0/1ip address 10.0.24.4 24
AR4-GigabitEthernet0/0/1interface GigabitEthernet 0/0/2
AR4-GigabitEthernet0/0/2ip address 10.0.34.4 24
AR4-GigabitEthernet0/0/2interface LoopBack 0
AR4-LoopBack0ip address 10.0.4.4 32

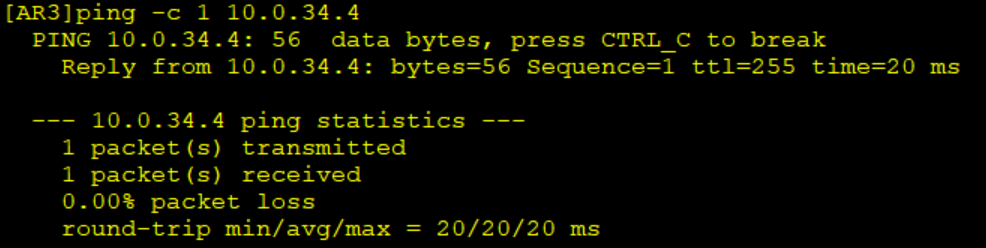

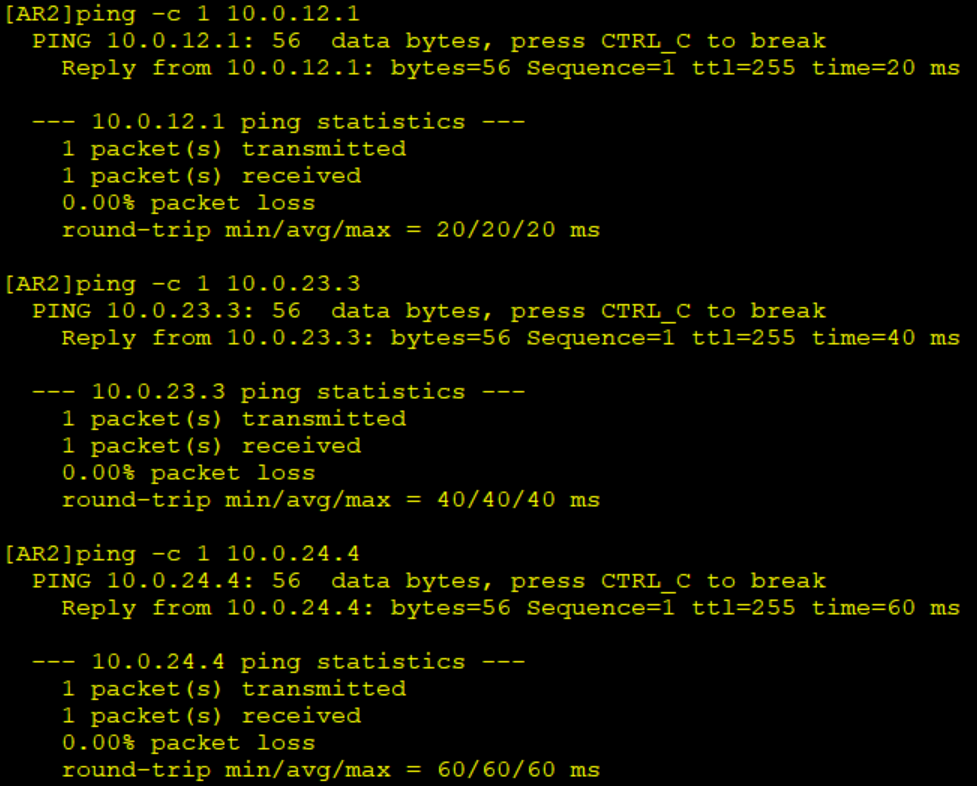

在R2、R3上检测互联地址连通性
②配置AS 64511的OSPF
R1、R2、R3、R4使用Loopback0接口地址作为Router ID，在各个设备的互联接口、Loopback0接口激活OSPF。
配置R1
AR1ospf router-id 10.0.1.1
AR1-ospf-1area 0
AR1-ospf-1-area-0.0.0.0network 10.0.1.1 0.0.0.0
AR1-ospf-1-area-0.0.0.0network 10.0.12.1 0.0.0.0
配置R2
AR2ospf router-id 10.0.2.2
AR2-ospf-1area 0
AR2-ospf-1-area-0.0.0.0network 10.0.2.2 0.0.0.0
AR2-ospf-1-area-0.0.0.0network 10.0.12.2 0.0.0.0
AR2-ospf-1-area-0.0.0.0network 10.0.23.2 0.0.0.0
AR2-ospf-1-area-0.0.0.0network 10.0.24.2 0.0.0.0
配置R3
AR3ospf router-id 10.0.3.3
AR3-ospf-1area 0
AR3-ospf-1-area-0.0.0.0network 10.0.3.3 0.0.0.0
AR3-ospf-1-area-0.0.0.0network 10.0.23.3 0.0.0.0
AR3-ospf-1-area-0.0.0.0network 10.0.34.3 0.0.0.0
配置R4
AR4ospf router-id 10.0.4.4
AR4-ospf-1area 0
AR4-ospf-1-area-0.0.0.0network 10.0.4.4 0.0.0.0
AR4-ospf-1-area-0.0.0.0network 10.0.24.4 0.0.0.0
AR4-ospf-1-area-0.0.0.0network 10.0.34.4 0.0.0.0

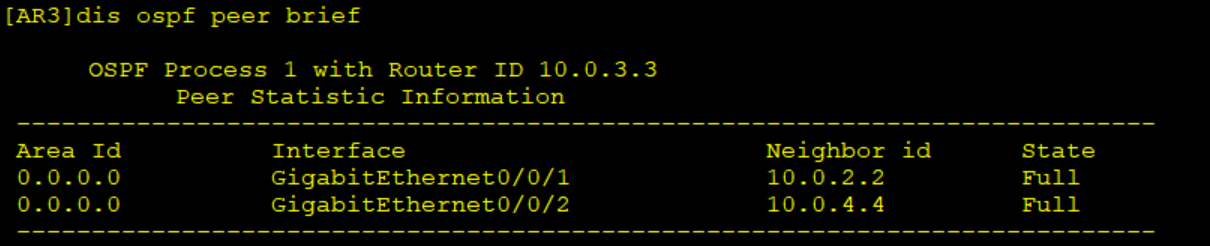

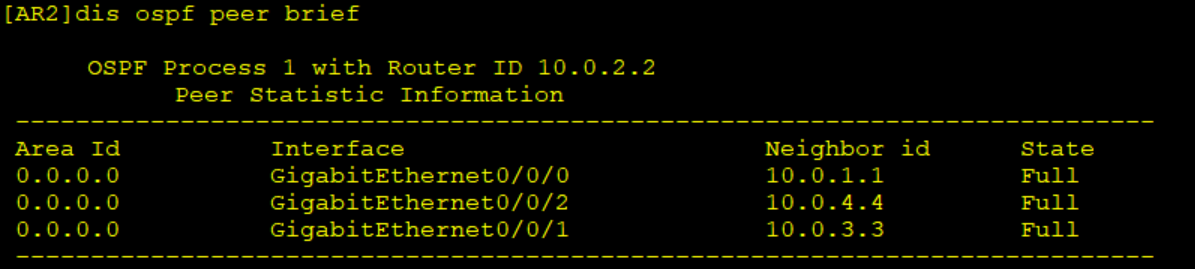

在R2、R3上检查OSPF邻居的概要信息
从输出信息可以得OSPF邻居已经全部正常建立。

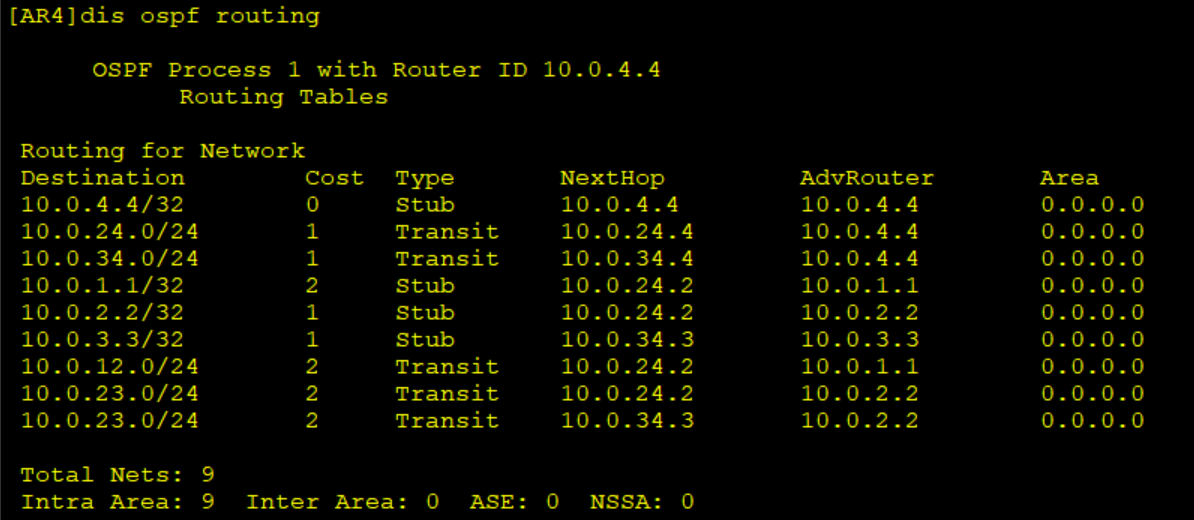

在R4上查看OSPF路由表
从输出信息可以得知R4已经学习到了全网的路由。
③配置IBGP对等体
配置AS内基于Loopback0接口建立IBGP对等体关系。
配置R1
AR1bgp 64511
AR1-bgprouter-id 10.0.1.1
AR1-bgppeer 10.0.12.2 as-number 64511
配置R2
AR2bgp 64511
AR2-bgprouter-id 10.0.2.2
AR2-bgppeer 10.0.12.1 as-number 64511
AR2-bgppeer 10.0.23.3 as-number 64511
AR2-bgppeer 10.0.24.4 as-number 6451
配置R3
AR3bgp 64511
AR3-bgprouter-id 10.0.3.3
AR3-bgppeer 10.0.23.2 as-number 64511
AR3-bgppeer 10.0.34.4 as-number 64511
配置R4
AR4bgp 64511
AR4-bgprouter-id 10.0.4.4
AR4-bgppeer 10.0.24.2 as-number 64511
AR4-bgppeer 10.0.34.3 as-number 64511

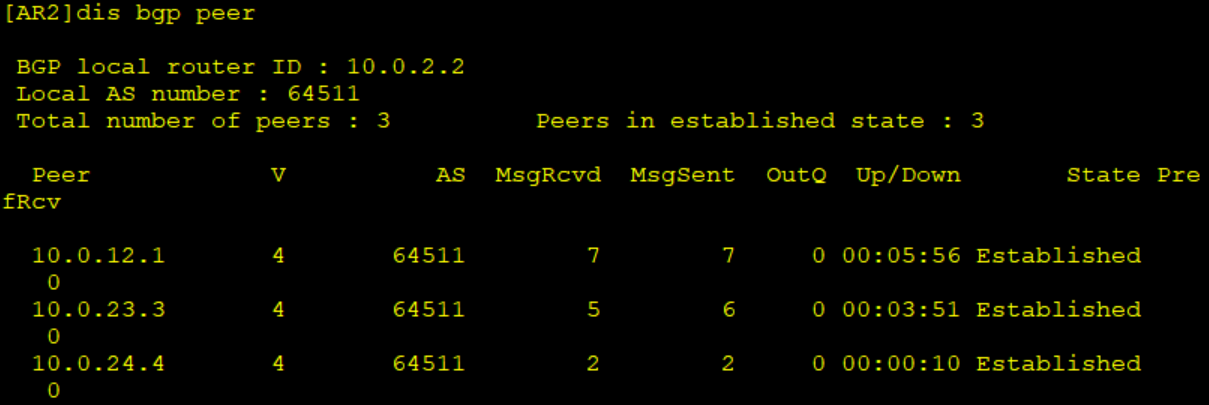

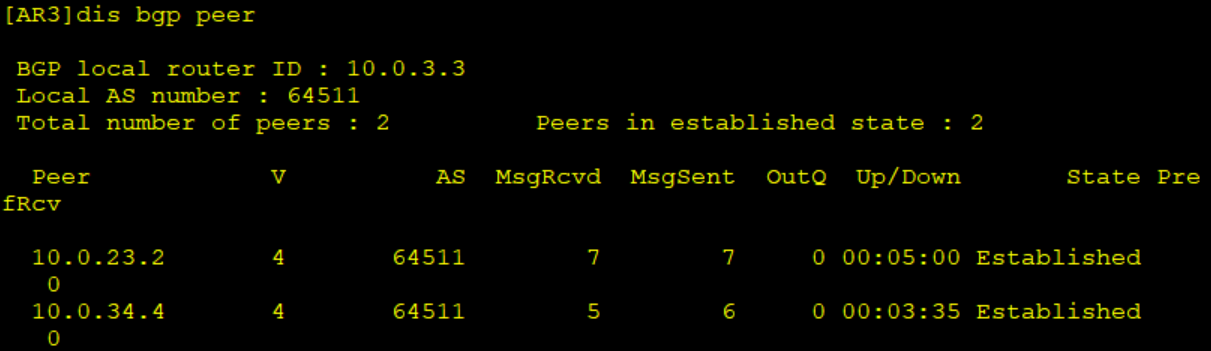

在R2、R3上检查IBGP对等体状态
AS内的IBGP对等体关系已经成功建立。
④配置路由反射器
R2上将R1配置为路由反射器客户端
AR2bgp 64511
AR2-bgppeer 10.0.12.1 reflect-client
R3上将R2配置为路由反射器客户端
AR3bgp 64511
AR3-bgppeer 10.0.23.2 reflect-client
R4上将R3配置为路由反射器客户端
AR4bgp 64511
AR4-bgppeer 10.0.34.3 reflect-client
⑤验证Orginator_ID实现路由防环
在本步骤中，我们将在R2上发布BGP路由10.2.2.0/24，并观察该路由依次经路由反射器R3、R4反射后，被通告回R2从而引发潜在路由环路风险的情况。
缺省情况下，R2发布BGP路由后，该路由将被R2直接通告给R4，另一方面也会通过R3反射给R4，此时R4将优选R2直接通告过来的路由，从而不会再将R3反射过来的路由再反射回给R2。为此，我们需要在R2上部署路由策略，使R2不直接向R4通告10.2.2.0/24路由。
配置路由策略
AR2acl 2000
AR2-acl-basic-2000rule permit
AR2-acl-basic-2000route-policy bgp deny node 10
AR2-route-policyif-match acl 2000
在BGP中调用路由策略
AR2bgp 64511
AR2-bgppeer 10.0.24.4 route-policy bgp export
在R2上发布路由
AR2bgp 64511
AR2-bgpnetwork 10.2.2.0 24

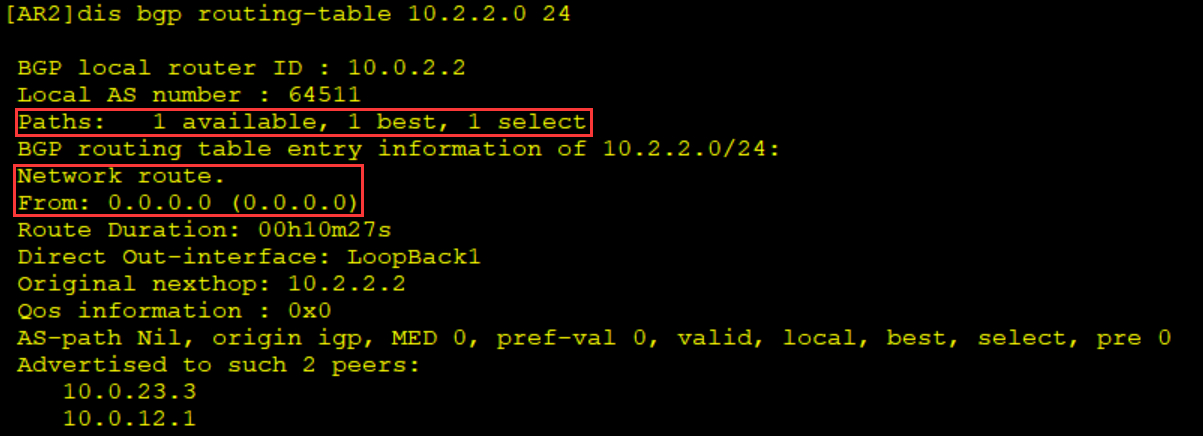

R2上查看BGP路由10.2.2.0/24的明细信息
R2将该条路由通告给了R3、R1，但是并未通告给R4。

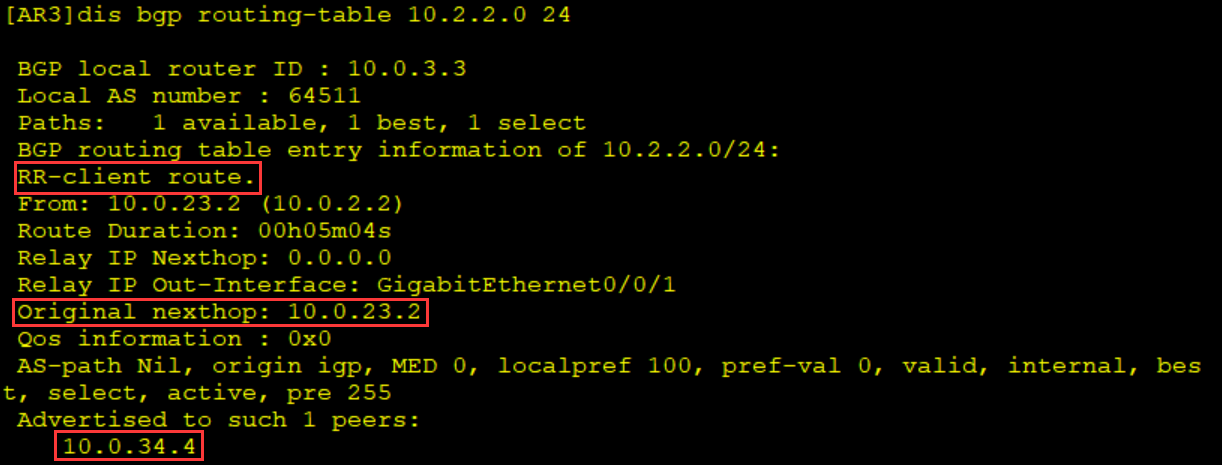

R3上查看BGP路由10.2.2.0/24的明细信息
R3将来自反射器客户端的BGP路由10.2.2.0/24反射给了10.0.34.4（R4）。同时该BGP路由的nexthop为10.0.23.2。

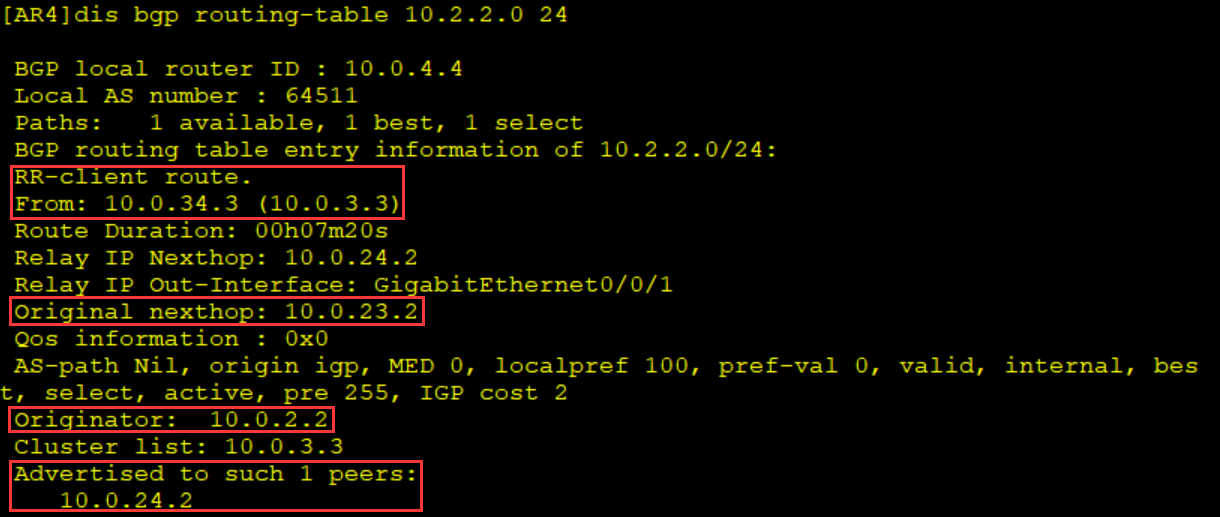

R4上查看BGP路由10.2.2.0/24的明细信息
该条路由来自反射器客户端R3，原始路由经由R3反射，路由的nexthop地址并未改变，同时R3为其添加了Orginator_ID属性，值为10.0.2.2。同时R4将该条路由反射给了R2。

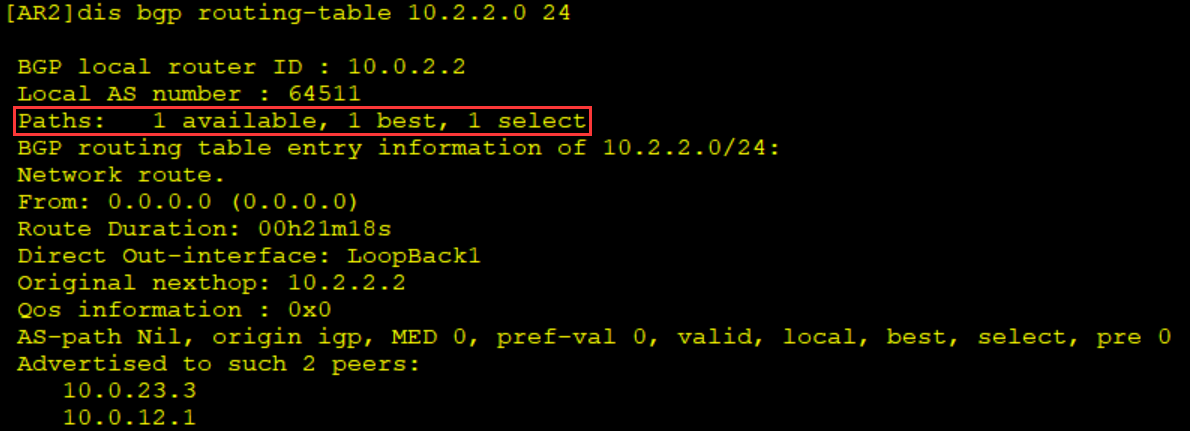

再次在R2上查看BGP路由10.2.2.0/24的明细信息
依旧只存在本地通告的BGP路由，没有R4通告的BGP路由。

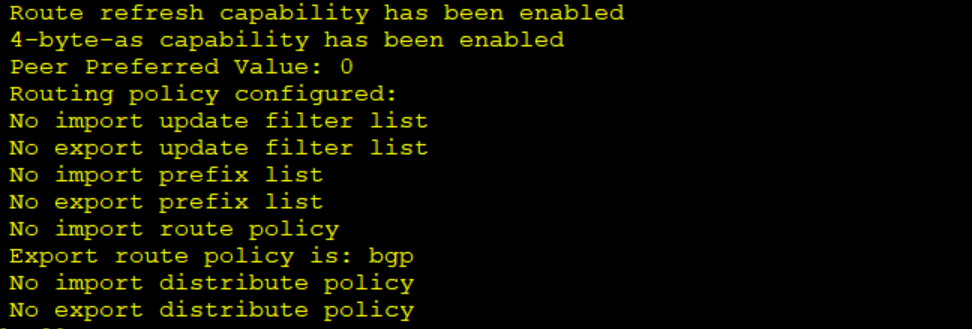

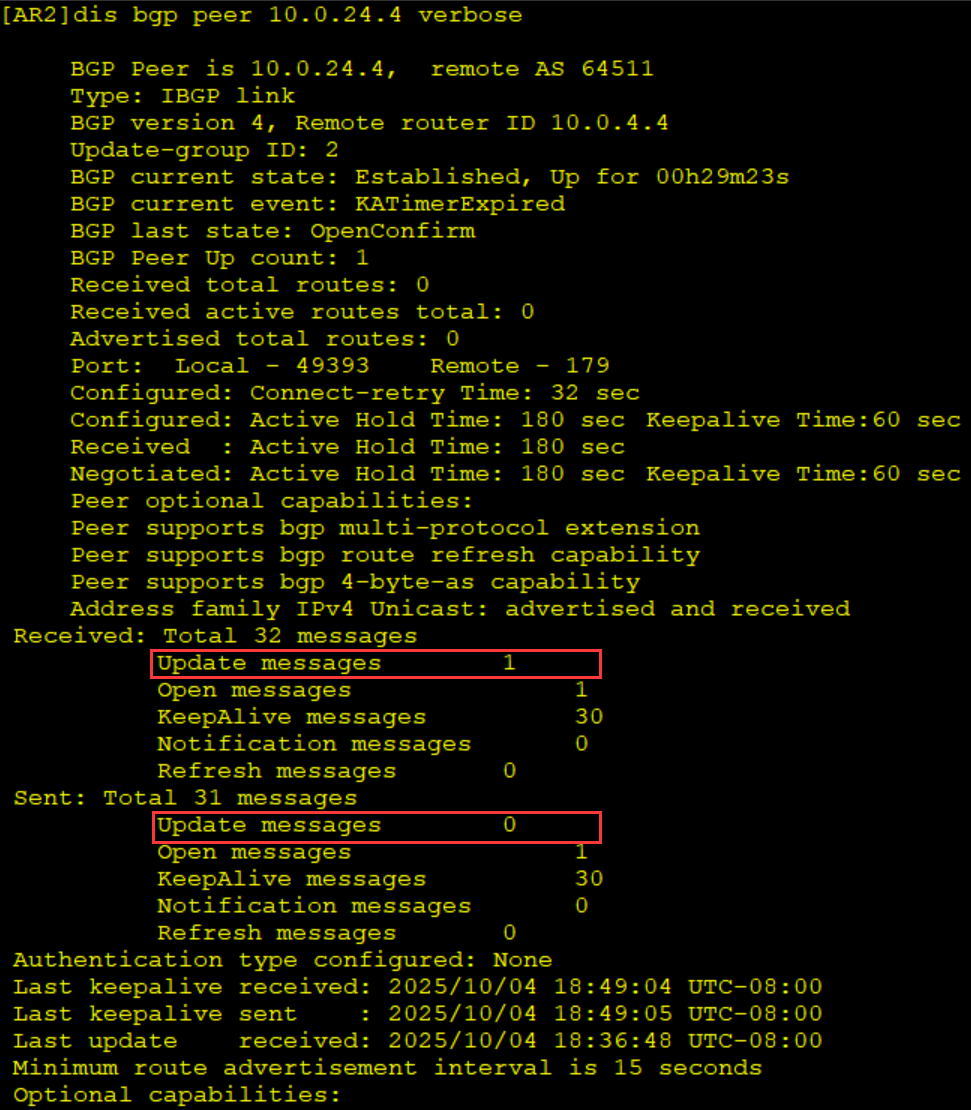

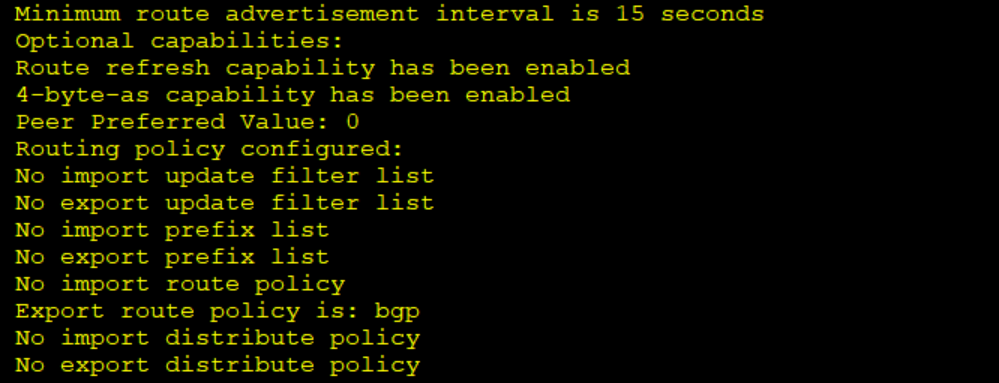

在R2上查看BGP对等体10.0.24.4的详细信息
从输出信息可以看到R2从R4收到了1个Update 报文，未向R4发送Update 报文（路由策略限制），但是本地BGP路由表中不存在由R4通告的BGP路由10.2.2.0/24。
在R2上触发入方向的软复位，让R4重新发送Update报文
<AR2>refresh bgp 10.0.24.4 import

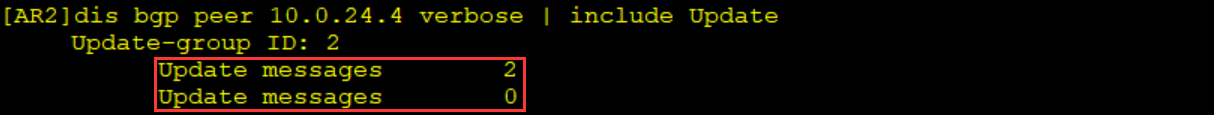

再次查看R2上Update报文收发数量
接收的Update报文数量增加，R2从R4收到了BGP路由10.2.2.0/24的通告。
再次查看R2上BGP路由10.2.2.0/24的明细信息
依旧只有本地发布的1条BGP路由，R4通告的BGP路由Orginator_ID属性值与本地的Router ID一致，R2忽略了该路由通告。
⑥验证Cluster_List实现路由防环
为了方便观察现象，取消R2上的 BGP路由发布，在R1上将Loopback1接口路由发布到BGP，观察Cluster_List 如何防止环路。
取消R2上的BGP路由发布
AR2bgp 64511
AR2-bgpundo network 10.2.2.0 255.255.255.0
在R1上将Loopback1接口路由发布到BGP
AR1bgp 64511
AR1-bgpnetwork 10.1.1.0 24
依次在R1、R2、R3、R4上查看BGP路由10.1.1.0/24的明细信息

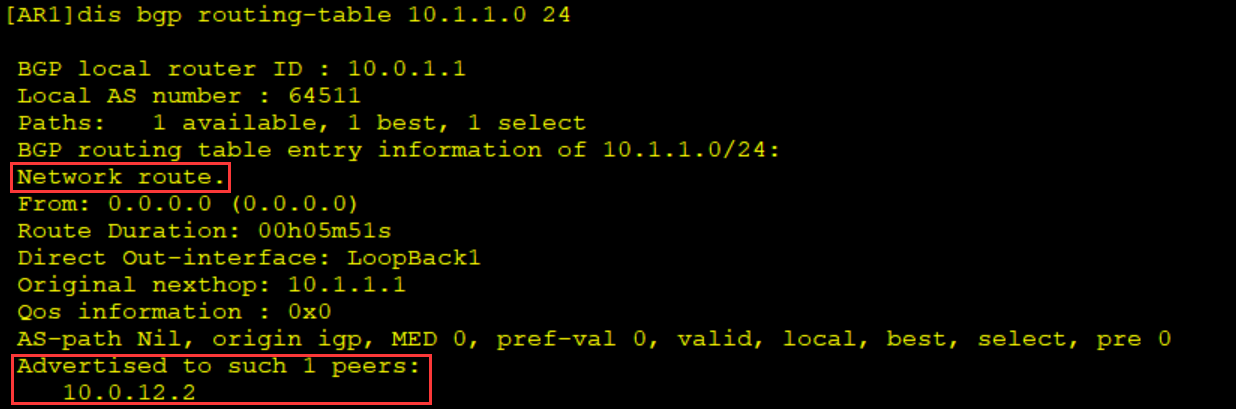

R1为BGP路由10.1.1.0/24的始发者，R1将路由通告给了R2 (10.0.12.2）。

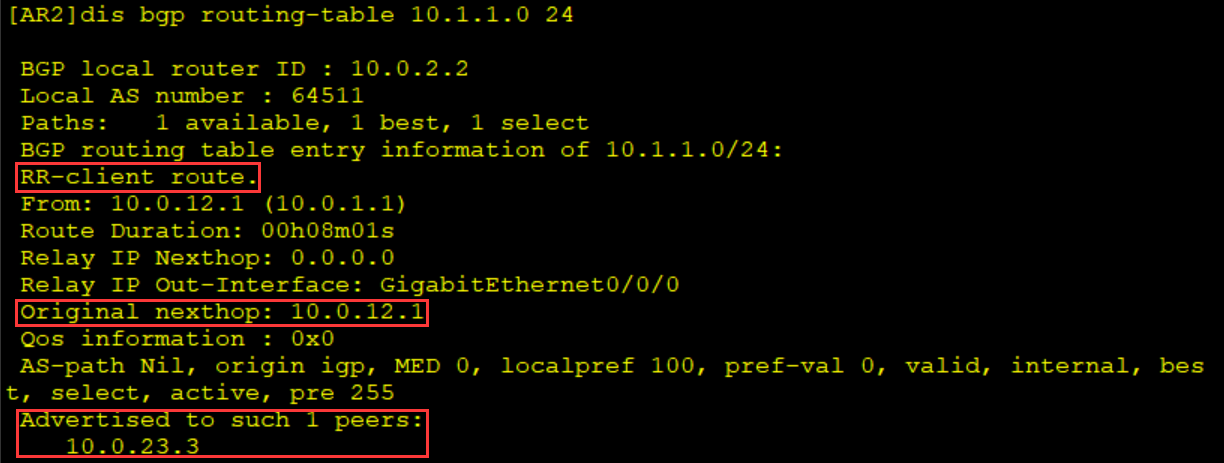

来自路由反射器客户端R1的BGP路由10.1.1.0/24，R2将其反射给了R3 (10.0.23.3）。

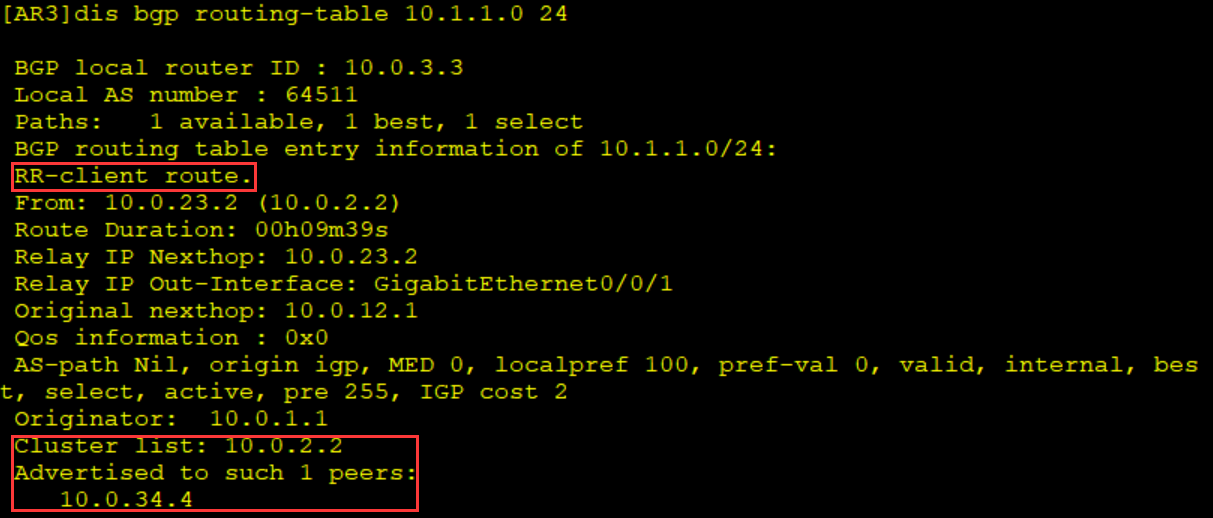

来自路由反射器客户端R2的BGP路由10.1.1.0/24，R2反射时添加了Cluster_List属性，值为10.0.2.2，R3将该条路由反射给了R4(10.0.34.4)。

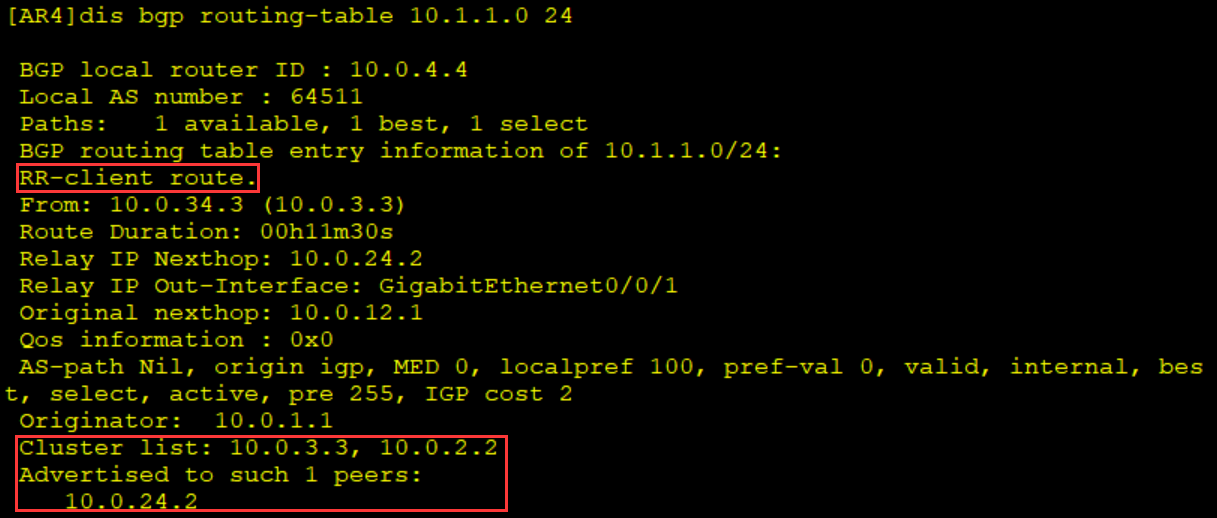

来自路由反射器客户端R3的BGP路由10.1.1.0/24，R3反射时添加了Cluster_List属性的值，当前值为10.0.3.3，10.0.2.2，R4将该条路由反射给了R2（10.0.24.2）。

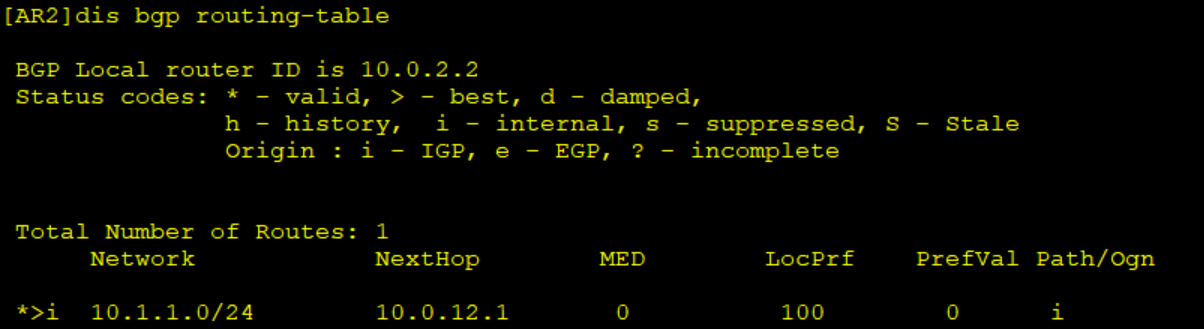

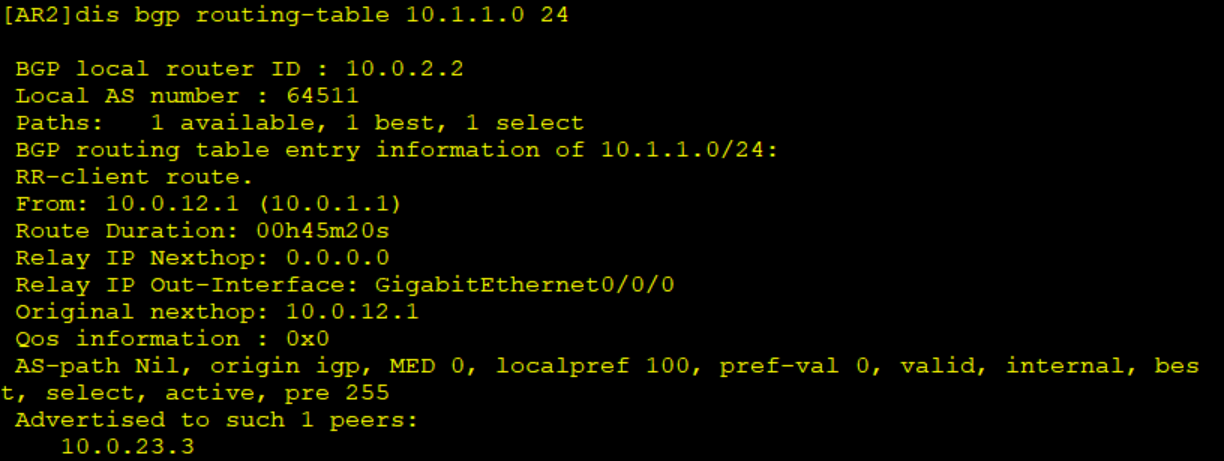

再次查看R2的BGP路由表
R2的BGP路由表中依旧只有一条来自10.0.12.1的 BGP路由10.1.1.0/24。

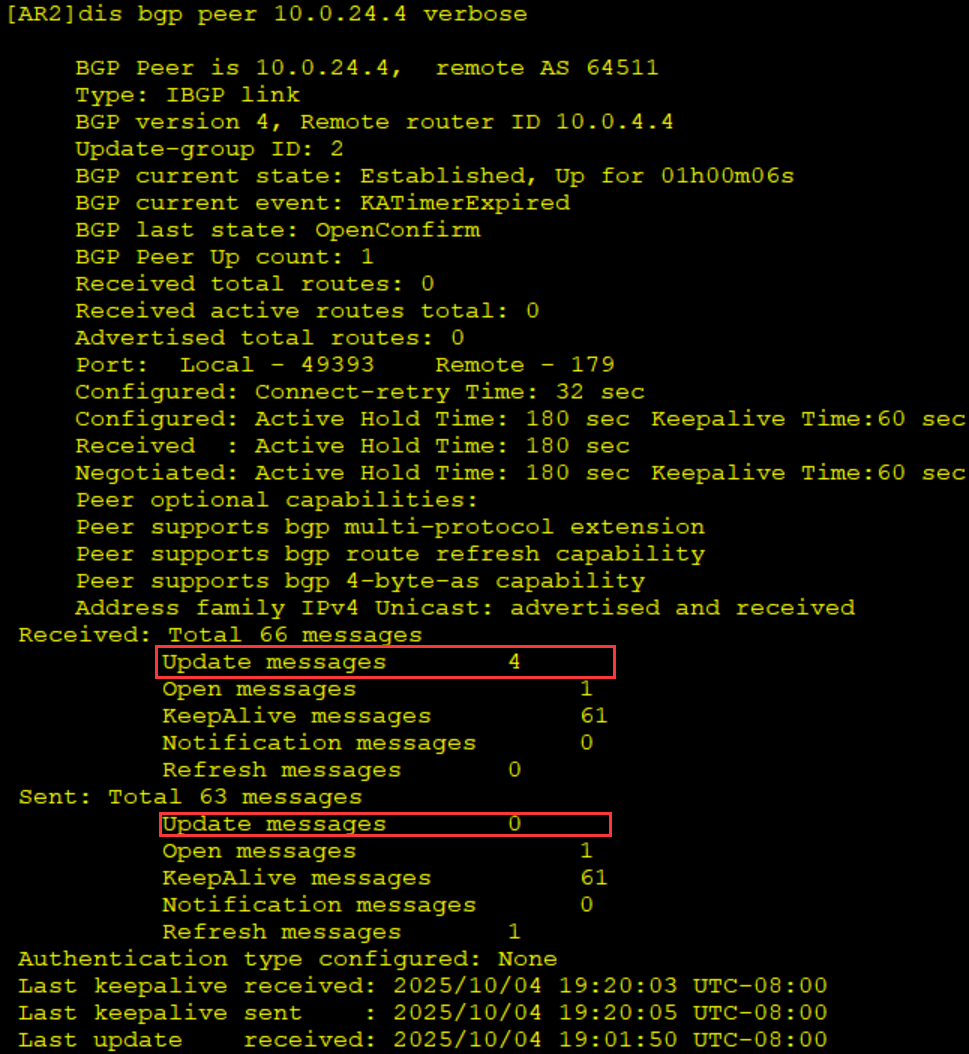

在R2上查看BGP对等体10.0.24.4的详细信息
R2从R4收到了4个Update报文，未向R4发送Update报文（路由策略限制），但是本地BGP路由表中没有R4通告的BGP路由10.1.1.0/24。
在R2上触发入方向的软复位，让R4重新发送Update报文
<AR2>refresh bgp 10.0.24.4 import

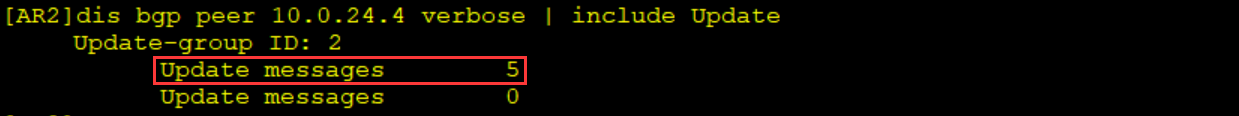

接收的Update报文数量增加，R2从R4收到了BGP路由10.1.1.0/24的通告。
再次查看R2上BGP路由10.1.1.0 24的明细信息
依旧只有来自R1通告的1条BGP路由，R4通告的BGP路由其Cluster_List属性值中包含了R2的Cluster-ID，R2忽略了该路由通告。
思考：
BGP将路由传递给EBGP对等体时是否携带Originator_ID、Cluster_List属性?
并不会携带，Originator_ID、Cluster_List用于AS内存在RR的场景中防止环路，EBGP对等体之间使用AS_Path进行防环，无需依赖这两个属性。
配置参考：
AR1 ：
sysname AR1
interface GigabitEthernet0/0/0
ip address 10.0.12.1 255.255.255.0
interface LoopBack0
ip address 10.0.1.1 255.255.255.255
interface LoopBack1
ip address 10.1.1.1 255.255.255.0
bgp 64511
router-id 10.0.1.1
peer 10.0.12.2 as-number 64511
network 10.1.1.0 255.255.255.0
ospf 1 router-id 10.0.1.1
area 0.0.0.0
network 10.0.1.1 0.0.0.0
network 10.0.12.1 0.0.0.0
AR2 ：
sysname AR2
acl number 2000
rule 5 permit
interface GigabitEthernet0/0/0
ip address 10.0.12.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 10.0.23.2 255.255.255.0
interface GigabitEthernet0/0/2
ip address 10.0.24.2 255.255.255.0
interface LoopBack0
ip address 10.0.2.2 255.255.255.255
interface LoopBack1
ip address 10.2.2.2 255.255.255.0
bgp 64511
router-id 10.0.2.2
peer 10.0.12.1 as-number 64511
peer 10.0.23.3 as-number 64511
peer 10.0.24.4 as-number 64511
peer 10.0.12.1 reflect-client
peer 10.0.24.4 route-policy bgp export
ospf 1 router-id 10.0.2.2
area 0.0.0.0
network 10.0.2.2 0.0.0.0
network 10.0.12.2 0.0.0.0
network 10.0.23.2 0.0.0.0
network 10.0.24.2 0.0.0.0
route-policy bgp deny node 10
if-match acl 2000
AR3 ：
sysname AR3
interface GigabitEthernet0/0/1
ip address 10.0.23.3 255.255.255.0
interface GigabitEthernet0/0/2
ip address 10.0.34.3 255.255.255.0
interface LoopBack0
ip address 10.0.3.3 255.255.255.255
bgp 64511
router-id 10.0.3.3
peer 10.0.23.2 as-number 64511
peer 10.0.34.4 as-number 64511
peer 10.0.23.2 reflect-client
ospf 1 router-id 10.0.3.3
area 0.0.0.0
network 10.0.3.3 0.0.0.0
network 10.0.23.3 0.0.0.0
network 10.0.34.3 0.0.0.0
AR4 ：
sysname AR4
interface GigabitEthernet0/0/1
ip address 10.0.24.4 255.255.255.0
interface GigabitEthernet0/0/2
ip address 10.0.34.4 255.255.255.0
interface LoopBack0
ip address 10.0.4.4 255.255.255.255
bgp 64511
router-id 10.0.4.4
peer 10.0.24.2 as-number 64511
peer 10.0.34.3 as-number 64511
peer 10.0.34.3 reflect-client
ospf 1 router-id 10.0.4.4
area 0.0.0.0
network 10.0.4.4 0.0.0.0
network 10.0.24.4 0.0.0.0
network 10.0.34.4 0.0.0.0
