50 台小型无人车与50套穿戴终端 5 公里范围内通信组网方案深度研究

1.1 项目场景概述

本项目涉及在 5 公里范围内实现 50 套无人车和 50 套穿戴终端与主控系统之间的可靠通信。无人车需要实时接收控制指令并上报状态数据，穿戴终端则需要回传传感器数据并接收配置信息。系统要求在复杂环境下保持稳定通信，支持大规模设备接入，并满足不同类型数据的服务质量要求。

1.2 关键技术需求

根据应用场景，我们梳理出以下关键技术需求：

通信距离要求 ：系统需覆盖半径 5 公里的范围，确保所有无人车和穿戴终端在区域内任何位置都能与主控系统建立有效连接(12)。

设备容量需求 ：支持至少 100 个设备（50 辆无人车 + 50 套穿戴终端）同时接入网络，满足大规模物联网设备管理需求(12)。

实时性要求：控制指令传输延迟应低于 50ms，确保无人车能够及时响应控制信号。

可靠性要求 ：在复杂环境（如城市建筑群、山地、丛林等）中保持 99.9% 以上的通信成功率，确保系统稳定运行(43)。

安全性要求 ：保障通信数据的机密性、完整性和可用性，防止数据泄露和恶意攻击(30)。

功耗要求 ：穿戴终端应采用低功耗设计，支持电池供电设备长时间运行(22)。

成本控制 ：在满足性能要求的前提下，优化设备采购、部署和运维成本(15)。

二、主流通信技术方案分析

2.1 5G/5G-A 蜂窝网络方案

技术原理与架构

5G/5G-A 蜂窝网络是当前最先进的蜂窝移动通信技术，采用高频段（如毫米波）和大规模 MIMO 技术，提供高带宽、低延迟的通信服务。在本项目中，可采用 "5G 基站 + 边缘计算节点 + 终端设备" 的架构，通过 5G 网络实现主控系统与终端设备的双向通信(2)。

5G-A（5G-Advanced）作为 5G 的演进版本，引入了无源物联网、通信感知一体化等新特性，能够更好地支持大规模物联网设备连接(6)。

性能指标分析

• 覆盖范围 ：单个 5G 基站在城区环境下覆盖半径可达 1-3 公里，在郊区或农村环境下可达 5 公里以上(5)。
• 传输速率 ：下行峰值速率可达 10Gbps，上行峰值速率可达 2Gbps，完全满足无人车和穿戴终端的数据传输需求(2)。
• 延迟性能 ：典型延迟在 1-10ms 之间，能够满足控制指令的实时传输要求(2)。
• 连接容量 ：单个 5G 基站理论上可支持 100 万个设备连接，实际部署中可支持数万个设备同时接入(5)。

优势分析

1. 高带宽与低延迟 ：能够满足实时视频传输、高精度控制指令等对带宽和延迟要求高的应用场景(2)。
2. 大规模连接能力 ：单个基站可支持大量设备同时接入，适应 100 个终端的规模需求(5)。
3. 成熟的产业链 ：5G 设备和模组已大规模商用，价格逐渐降低，产业链成熟稳定(2)。
4. 移动性支持 ：良好的切换机制，支持无人车在高速移动中的连续通信(2)。
5. 安全性保障 ：5G 网络提供了完善的安全机制，包括加密、认证和完整性保护(30)。

劣势分析

1. 部署成本高 ：建设 5G 基站需要较高的基础设施投资，特别是在没有现有 5G 覆盖的区域(9)。
2. 功耗问题 ：5G 终端模组功耗较高，可能影响穿戴终端的电池续航时间(2)。
3. 穿透损耗大 ：高频段 5G 信号在穿透建筑物时衰减明显，可能影响室内或遮挡环境下的通信质量(2)。
4. 依赖基础设施 ：需要现有 5G 网络覆盖或新建 5G 基站，不适合无基础设施的偏远地区(5)。
5. 频谱资源有限 ：在高密度部署场景下，可能面临频谱资源竞争问题(2)。

2.2 Mesh 自组网方案

技术原理与架构

Mesh 自组网是一种无中心、分布式的网络架构，网络中的每个节点都可以作为路由器转发数据，形成多跳通信网络。在本项目中，可采用 "主控系统 + Mesh 骨干网 + 终端节点" 的架构，通过 Mesh 网络实现终端设备之间以及与主控系统的通信(12)。

现代 Mesh 自组网技术采用动态路由协议，支持节点自动发现、网络拓扑自动优化和故障自恢复功能。Mesh 节点既可以作为终端设备，也可以作为中继节点，扩展网络覆盖范围(17)。

性能指标分析

• 覆盖范围 ：单个 Mesh 节点的视距通信距离可达 5-10 公里，通过多跳中继可扩展至更远距离(13)。
• 传输速率 ：典型 Mesh 网络的峰值速率可达 100Mbps，实际有效吞吐量约为 30-50Mbps，可满足多跳传输需求(13)。
• 延迟性能 ：单跳延迟通常在 5-10ms，多跳延迟随跳数增加而线性增长，10 跳以内可控制在 100ms 以内(13)。
• 连接容量 ：单个 Mesh 网络可支持数百个节点同时接入，如 ANYMESH 系统支持最大 256 个节点(12)。
• 移动性支持 ：支持节点在网络中高速移动，切换延迟通常在 100-300ms 之间(13)。

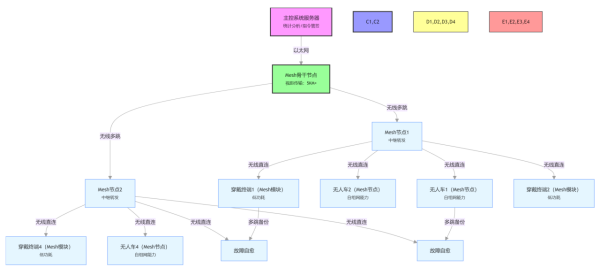

网络拓扑结构

优势分析

1. 自组织与自修复 ：网络能够自动建立和维护，节点故障时自动寻找替代路径，提高系统可靠性(12)。
2. 无需基础设施 ：无需依赖现有通信基础设施，可在无网络覆盖区域快速部署(13)。
3. 覆盖范围广 ：通过多跳中继可扩展覆盖范围，适合大面积区域通信需求(13)。
4. 抗干扰能力强 ：部分高端 Mesh 设备支持智能选频和跳频技术，能够在复杂电磁环境中保持稳定通信(14)。
5. 成本优势 ：在不需要现有基础设施的情况下，总体成本可能低于蜂窝网络方案(15)。

劣势分析

1. 延迟随跳数增加 ：随着跳数增加，传输延迟会线性增长，可能影响实时控制应用(13)。
2. 带宽资源消耗 ：多跳传输会消耗更多带宽资源，导致有效吞吐量随跳数增加而下降(13)。
3. 设备成本较高 ：高性能 Mesh 节点设备价格较高，特别是支持远距离传输和高带宽的工业级设备(13)。
4. 网络管理复杂 ：大规模 Mesh 网络的配置、监控和优化需要专业知识和工具(15)。
5. 移动性挑战 ：虽然支持移动节点，但在高速移动和频繁切换场景下可能出现短暂通信中断(13)。

2.3 LoRaWAN 方案

技术原理与架构

LoRaWAN 是一种基于 LoRa 扩频技术的低功耗广域网（LPWAN）协议，专为大规模物联网应用设计。在本项目中，可采用 "主控系统 + LoRa 网关 + LoRa 终端" 的架构，通过 LoRaWAN 网络实现终端设备与主控系统的通信(2)。

LoRaWAN 采用星型拓扑结构，终端设备通过单跳或多跳方式与 LoRa 网关通信，网关通过 IP 网络连接到主控系统。LoRaWAN 网络支持 Class A、B、C 三种通信模式，适用于不同的应用场景(2)。

性能指标分析

• 覆盖范围 ：在城区环境下，LoRaWAN 的覆盖半径通常为 2-5 公里；在郊区或农村环境下，可达 10-15 公里(2)。
• 传输速率 ：LoRaWAN 的传输速率较低，通常为 0.3-50kbps，适用于小数据量传输(2)。
• 延迟性能 ：上行数据传输延迟通常在数百毫秒到几秒之间，不适用于实时控制应用(2)。
• 连接容量 ：单个 LoRa 网关理论上可支持数万个设备同时接入，但实际部署中通常控制在数千个以内(2)。
• 功耗特性 ：终端设备功耗极低，使用电池供电可工作数月至数年(2)。

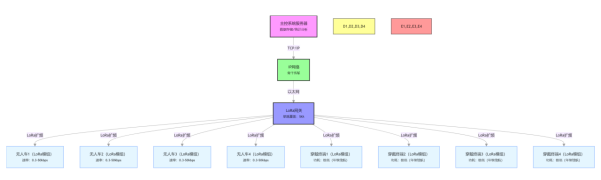

网络拓扑结构

优势分析

1. 低功耗特性 ：终端设备功耗极低，适合穿戴终端等电池供电设备长期运行(2)。
2. 广域覆盖能力 ：单跳覆盖范围广，可覆盖半径 5 公里的区域，减少网关部署数量(2)。
3. 大规模连接能力 ：单个网关可支持大量终端设备接入，适应 100 个终端的规模需求(2)。
4. 成本优势 ：终端设备和网关成本相对较低，总体部署成本可能低于其他方案(2)。
5. 频谱效率高 ：采用扩频技术，频谱利用率高，抗干扰能力强(2)。

劣势分析

1. 低数据速率 ：传输速率低，仅适合小数据量传输，无法满足实时视频或大数据量传输需求(2)。
2. 单向通信限制 ：默认 Class A 模式下，终端设备只能在发送数据后接收有限的下行数据，不适用于需要频繁双向通信的场景(2)。
3. 实时性差 ：传输延迟较高，不适用于实时控制指令传输等对实时性要求高的应用(2)。
4. 多跳能力有限 ：标准 LoRaWAN 不支持多跳传输，覆盖范围受限于终端与网关之间的直接视距(2)。
5. 网络架构限制 ：星型拓扑结构，终端设备必须与网关保持直接通信，不适用于复杂地形或遮挡环境(2)。

2.4 Wi-SUN 方案

技术原理与架构

Wi-SUN 是一种专为智能城市和工业物联网设计的无线通信技术，基于 IEEE 802.15.4g 标准，支持 FAN（Field Area Network）网络架构。在本项目中，可采用 "主控系统 + Wi-SUN 协调器 + Wi-SUN 终端" 的架构，通过 Wi-SUN 网络实现终端设备与主控系统的通信(1)。

Wi-SUN 支持星型、树型和网状网拓扑结构，终端设备可以通过多跳方式与协调器通信。Wi-SUN 网络支持自动路由发现和维护，具备良好的网络自愈能力(1)。

性能指标分析

• 覆盖范围 ：单个 Wi-SUN 节点的视距通信距离可达 2-3 公里，通过多跳中继可扩展至更远距离(1)。
• 传输速率 ：典型传输速率为 1-10Mbps，可满足中等数据量传输需求(1)。
• 延迟性能 ：单跳延迟通常在 10-50ms，多跳延迟随跳数增加而线性增长(1)。
• 连接容量 ：单个 Wi-SUN 网络可支持数千个节点同时接入，远超 100 个终端的规模需求(1)。
• 功耗特性 ：终端设备功耗较低，支持电池供电设备工作数月至数年(1)。

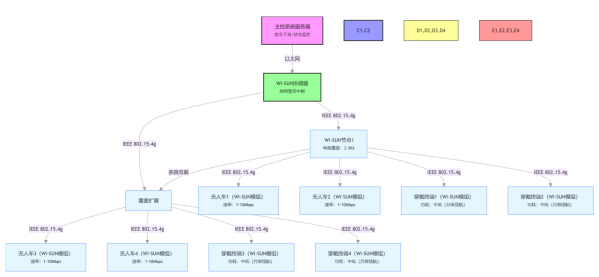

网络拓扑结构

优势分析

1. 大规模组网能力 ：单个网络可支持数千个节点，适应未来扩展需求(1)。
2. 低功耗特性 ：终端设备功耗低，适合穿戴终端等电池供电设备长期运行(1)。
3. 多跳中继支持 ：支持网状网拓扑，通过多跳中继扩展覆盖范围和提高可靠性(1)。
4. 标准兼容性 ：基于 IEEE 802.15.4g 标准，与其他标准（如 Zigbee、Thread）兼容(1)。
5. 抗干扰能力 ：采用扩频技术和动态信道选择，在复杂电磁环境中表现良好(1)。

劣势分析

1. 传输距离限制 ：单个节点的视距通信距离较短（2-3 公里），需要更多中继节点实现 5 公里覆盖(1)。
2. 带宽限制 ：数据速率相对较低，不适合大数据量或实时视频传输(1)。
3. 实时性挑战 ：虽然比 LoRaWAN 快，但多跳传输仍会带来延迟，可能影响实时控制应用(1)。
4. 产业链成熟度 ：相比 LoRaWAN 和蜂窝网络，Wi-SUN 的产业链和生态系统相对不够成熟(1)。
5. 设备成本 ：工业级 Wi-SUN 设备价格较高，特别是支持远距离传输和高可靠性的设备(1)。

2.5 5G+Mesh 混合组网方案

技术原理与架构

5G+Mesh 混合组网方案结合了 5G 网络的高带宽、低延迟优势和 Mesh 网络的自组织、多跳中继能力。在本项目中，可采用 "主控系统 + 5G 核心网 + 5G 基站 + Mesh 节点 + 终端设备" 的架构，通过 5G 网络实现骨干传输，通过 Mesh 网络实现终端覆盖和多跳扩展(27)。

混合组网方案中，5G 基站作为 Mesh 网络的骨干节点，同时提供 5G 直接连接能力。终端设备可以选择直接连接到 5G 网络或通过 Mesh 节点间接连接，形成层次化网络架构(27)。

性能指标分析

• 覆盖范围 ：结合 5G 基站的广域覆盖和 Mesh 节点的多跳中继，可实现无缝覆盖 5 公里范围(27)。
• 传输速率 ：5G 部分提供高带宽通道（1Gbps 以上），Mesh 部分提供中等带宽（30-50Mbps），满足不同应用需求(2)。
• 延迟性能 ：5G 部分延迟低（1-10ms），Mesh 部分单跳延迟 5-10ms，总体延迟可控制在 50ms 以内(2)。
• 连接容量 ：5G 部分支持大量设备接入，Mesh 部分通过多跳扩展容量，总体可支持数千个设备(2)。
• 移动性支持 ：5G 部分提供完善的移动性管理，Mesh 部分支持节点在网络中移动，总体移动性能良好(2)。

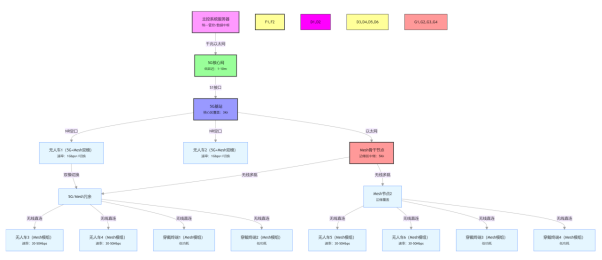

网络拓扑结构

优势分析

1. 互补优势 ：5G 提供高带宽、低延迟骨干传输，Mesh 提供自组织、多跳中继能力，优势互补(27)。
2. 灵活部署 ：可以根据不同区域的需求灵活部署 5G 和 Mesh 节点，优化资源配置(27)。
3. 覆盖范围广 ：通过 5G 和 Mesh 的结合，可实现大面积区域的无缝覆盖(27)。
4. 可靠性高 ：双网络架构提供冗余路径，提高系统可靠性和容错能力(27)。
5. 可扩展性强 ：可根据需求逐步扩展网络规模，适应未来业务增长(27)。

劣势分析

1. 部署复杂度高 ：需要同时管理 5G 和 Mesh 两种网络，增加了部署和运维复杂度(27)。
2. 成本较高 ：5G 和 Mesh 设备的双重投资，总体成本可能高于单一网络方案(9)。
3. 技术整合挑战 ：5G 和 Mesh 网络的协议、管理和安全机制需要有效整合(27)。
4. 标准化不足 ：5G+Mesh 混合组网的标准和最佳实践仍在发展中(27)。
5. 专业技能需求 ：需要同时掌握 5G 和 Mesh 网络技术的专业人才进行部署和维护(27)。

三、通信方案综合评估与选择

3.1 关键指标对比分析

基于上述五种通信方案的分析，我们对它们在覆盖范围、传输速率、延迟性能、连接容量、功耗、成本等关键指标进行对比，结果如下表所示：

|--------|--------------|--------------------|--------------|-------------------|-----------------|
| 评估指标 | 5G/5G-A | Mesh 自组网 | LoRaWAN | Wi-SUN | 5G+Mesh 混合 |
| 覆盖范围 | 1-5 公里 (单基站) | 5-10 公里 (单跳), 多跳扩展 | 2-15 公里 (单跳) | 2-3 公里 (单跳), 多跳扩展 | 5 公里以上 (综合覆盖) |
| 传输速率 | 1Gbps 以上 | 30-50Mbps (有效) | 0.3-50kbps | 1-10Mbps | 综合 5G 和 Mesh 速率 |
| 延迟性能 | 1-10ms | 5-10ms / 跳 | 数百 ms 到秒 | 10-50ms / 跳 | 5-50ms (取决于路径) |
| 连接容量 | 10 万 +/ 基站 | 数百 - 数千 | 数万 / 网关 | 数千 / 网络 | 综合 5G 和 Mesh 容量 |
| 功耗特性 | 高 (终端) | 中 (节点) | 低 (终端) | 中低 (终端) | 综合 5G 和 Mesh 功耗 |
| 移动性支持 | 优秀 | 良好 | 有限 | 一般 | 优秀 |
| 抗干扰能力 | 强 | 强 | 强 | 强 | 极强 |
| 部署成本 | 高 | 中高 | 低 | 中高 | 很高 |
| 运维成本 | 高 | 中高 | 低 | 中高 | 很高 |
| 实时性支持 | 优秀 | 良好 | 差 | 一般 | 优秀 |
| 安全性 | 高 | 中高 | 中 | 中高 | 高 |
| 标准成熟度 | 高 | 中高 | 高 | 中 | 低 |
| 产业链成熟度 | 高 | 中 | 高 | 中 | 低 |

3.2 最佳方案选择与理由

基于上述对比分析，结合本项目的具体需求（5 公里覆盖、100 个终端、实时控制、可靠性要求高等），我们推荐采用 5G+Mesh 混合组网方案作为首选方案，理由如下：

1. 覆盖范围与可靠性 ：5G+Mesh 混合组网结合了 5G 的广域覆盖和 Mesh 的多跳中继能力，可确保 5 公里范围内的无缝覆盖和高可靠性通信(27)。
2. 性能要求匹配 ：混合组网方案提供了高带宽（5G 部分）和中等带宽（Mesh 部分）的组合，满足不同类型数据的传输需求，同时保持低延迟（5G 部分 1-10ms，Mesh 部分单跳 5-10ms），符合实时控制指令传输的要求(2)。
3. 灵活部署能力 ：混合组网方案允许根据不同区域的设备密度和应用需求灵活部署 5G 基站和 Mesh 节点，优化资源配置和成本效益(27)。
4. 可扩展性与未来演进 ：5G 网络和 Mesh 技术都有明确的演进路径，混合组网方案可保护投资并支持未来技术升级，如向 5G-A、6G 的平滑过渡(5)。
5. 冗余与容错能力 ：双重网络架构提供了通信路径的冗余，提高了系统的容错能力和抗毁性，适应无人车编队和穿戴终端在复杂环境中的应用需求(27)。
6. 移动性支持 ：5G 部分提供了完善的移动性管理，Mesh 部分支持节点在网络中移动，总体移动性能良好，满足无人车高速移动和动态编队的需求(2)。

3.3 方案实施策略

基于 5G+Mesh 混合组网方案，我们提出以下实施策略：

1. 分层部署 ：采用 "5G 骨干网 + Mesh 接入网" 的分层架构，5G 网络负责核心数据传输和关键控制指令，Mesh 网络负责终端覆盖和多跳扩展(27)。
2. 终端分类接入 ：根据终端类型和应用需求，将无人车和穿戴终端分为两类：
   • 无人车：优先采用 5G 直接连接，确保实时控制和高带宽需求
   • 穿戴终端：可采用 Mesh 连接，降低功耗和设备成本(27)

1. QoS 分级管理 ：实施基于 QoS 的流量管理策略，确保控制指令、状态数据、视频流等不同类型数据获得适当的优先级和资源分配(46)。
2. 混合接入模式 ：允许终端设备根据信号质量、移动状态和应用需求动态选择接入方式（直接 5G 或通过 Mesh 节点），实现负载均衡和无缝切换(27)。
3. 安全机制整合 ：整合 5G 和 Mesh 网络的安全机制，提供端到端的安全保护，包括加密、认证、访问控制等(30)。
4. 网络管理系统 ：部署统一的网络管理系统，实现对 5G 和 Mesh 网络的集中监控、配置和优化，降低运维复杂度(27)。

四、5G+Mesh 混合组网方案详细设计

4.1 系统架构设计

5G+Mesh 混合组网方案的系统架构分为四个层次：终端层、接入层、核心层和应用层，具体设计如下：

终端层设计

终端层包括 50 套无人车和 50 套穿戴终端：

• 无人车终端 ：配备 5G 模组和 Mesh 节点功能，支持双模通信。无人车终端优先使用 5G 网络进行通信，当 5G 信号不佳时自动切换到 Mesh 网络(27)。
• 穿戴终端 ：配备低功耗 Mesh 节点或 5G RedCap 模组，根据功耗和性能需求选择。穿戴终端主要通过 Mesh 网络接入，必要时也可直接连接 5G 网络(2)。

接入层设计

接入层负责终端设备的接入和数据转发：

• 5G 基站 ：部署 1-2 个 5G 基站，提供 5G 网络覆盖。5G 基站同时作为 Mesh 网络的骨干节点，连接到 5G 核心网(5)。
• Mesh 节点 ：部署多个 Mesh 节点作为中继设备，扩展网络覆盖范围。Mesh 节点可采用分布式部署，形成多跳网络拓扑(13)。
• 边缘网关 ：部署边缘网关设备，实现 5G 网络和 Mesh 网络之间的协议转换和数据路由，同时提供边缘计算能力(27)。

核心层设计

核心层负责数据的集中处理和网络管理：

• 5G 核心网 ：提供会话管理、移动性管理、QoS 管理等核心功能，连接 5G 基站和主控系统(5)。
• Mesh 核心网 ：提供 Mesh 网络的拓扑管理、路由管理和设备管理功能，与 5G 核心网协同工作(13)。
• 网络管理系统 ：统一管理 5G 和 Mesh 网络的设备、拓扑、配置和性能，提供集中监控和故障排除功能(27)。

应用层设计

应用层负责业务逻辑处理和用户交互：

• 主控系统 ：作为系统的核心，负责指令下发、数据解析、统计分析和决策支持等功能(5)。
• 数据存储与分析平台 ：存储和分析来自终端设备的大量数据，支持实时查询和历史数据分析(5)。
• 用户界面 ：提供可视化界面，供操作人员监控和管理无人车编队和穿戴终端(5)。

4.2 网络拓扑设计

5G+Mesh 混合组网方案的网络拓扑设计如下：

拓扑特点：

1. 层次化架构 ：采用 5G 骨干网 + Mesh 接入网的层次化设计，确保高可靠性和可扩展性(27)。
2. 双连接能力 ：关键终端设备（如无人车）支持 5G 和 Mesh 双连接，实现无缝切换和冗余备份(27)。
3. 动态路由 ：Mesh 网络采用动态路由协议，支持节点移动和网络拓扑变化时的自动调整(13)。
4. QoS 保障 ：5G 网络和 Mesh 网络均支持 QoS 管理，确保控制指令等高优先级数据的优先传输(46)。
5. 安全边界 ：在 5G 核心网和主控系统之间设置安全边界，提供防火墙、入侵检测等安全防护措施(30)。

4.3 通信协议与数据流程设计

通信协议选择

5G+Mesh 混合组网方案采用以下通信协议：

• 5G 部分 ：采用 3GPP 定义的 5G NR 协议栈，包括 PDCP、RLC、MAC 等层，提供可靠的数据传输和 QoS 保障(2)。
• Mesh 部分 ：采用基于 IEEE 802.11s 的 Mesh 协议或专用 Mesh 协议（如某些工业级 Mesh 设备的私有协议），支持多跳中继和动态路由(13)。
• 应用层协议 ：采用 MQTT 或 CoAP 协议作为应用层通信协议，支持发布 / 订阅模式和资源受限设备(48)。

数据流程设计

系统的数据流程设计如下：

1. 指令下发流程 ：
   • 主控系统生成控制指令
   • 控制指令通过 5G 核心网传送到 5G 基站
   • 5G 基站将指令发送给目标无人车（直接 5G 连接）或 Mesh 节点（间接 Mesh 连接）
   • Mesh 节点通过多跳传输将指令转发给目标穿戴终端(5)

1. 数据上报流程 ：
   • 终端设备（无人车或穿戴终端）采集数据并生成上报消息
   • 上报消息通过 Mesh 网络或 5G 网络传送到 5G 基站
   • 5G 基站将消息转发给 5G 核心网
   • 5G 核心网将消息传送给主控系统进行处理和存储(5)

1. QoS 保障流程 ：
   • 数据根据类型（控制指令、状态数据、视频流等）被标记不同的 QoS 等级
   • 网络设备（5G 基站、Mesh 节点）根据 QoS 标记进行优先级调度和资源分配
   • 拥塞管理机制（如 WRED）在网络拥塞时优先保障高优先级数据(46)

4.4 QoS 保障机制设计

为确保控制指令等高优先级数据的可靠传输，系统采用以下 QoS 保障机制：

1. 流量分类 ：根据数据类型、源地址、目的地址等参数对流量进行分类，将控制指令标记为最高优先级，状态数据为中等优先级，视频流为低优先级(46)。
2. 优先级队列 ：采用优先级队列（PQ）和加权公平队列（WFQ）相结合的方式，为不同优先级的流量分配不同的处理优先级和带宽资源(46)。
3. 拥塞避免 ：使用加权随机早期检测（WRED）技术，在网络拥塞发生前主动丢弃低优先级数据包，避免 TCP 全局同步问题(46)。
4. 流量整形与监管 ：对高优先级流量设置最小带宽保障，对低优先级流量设置最大带宽限制，确保关键业务不受带宽竞争的影响(46)。
5. QoS 策略动态调整 ：根据网络负载和业务需求的变化，动态调整 QoS 策略，确保资源的高效利用(46)。

在实际部署中，QoS 策略将按照以下优先级顺序实施：

1. 控制指令（最高优先级）：确保实时性和可靠性，设置最小带宽保障和低延迟队列。
2. 状态数据（中等优先级）：确保数据的完整性和及时传输，设置适当的带宽分配。
3. 视频流和其他非关键数据（低优先级）：利用剩余带宽传输，在网络拥塞时可能被丢弃或延迟。

4.5 安全机制设计

系统的安全机制设计遵循 "安全分层、防御纵深" 的原则，从多个层面保障系统安全：

1. 物理层安全 ：
   • 5G 网络采用加密技术（如 AES-256）保护空中接口数据(30)。
   • Mesh 网络采用 WPA2/WPA3 加密，确保无线链路安全(30)。

1. 网络层安全 ：
   • 实施网络隔离，将控制网络与其他网络分离，设置防火墙和访问控制列表(30)。
   • 采用 IPSec 或 TLS 协议保护网络层数据传输(30)。

1. 应用层安全 ：
   • 采用双向认证机制（如 X.509 证书或预共享密钥）确保设备身份的真实性(30)。
   • 使用基于角色的访问控制（RBAC）限制不同用户的操作权限(30)。
   • 对关键数据（如控制指令）实施数字签名，确保数据完整性和不可否认性(35)。

1. 安全管理 ：
   • 实施安全审计和日志记录，监控系统异常行为(30)。
   • 定期进行安全漏洞扫描和渗透测试，及时发现和修复安全隐患(30)。
   • 建立安全事件响应机制，快速应对安全事件和攻击(30)。

1. 新兴安全技术 ：
   • 考虑采用零知识证明技术增强设备认证的安全性和效率(35)。
   • 探索使用区块链技术实现安全的数据存储和不可篡改的审计日志(30)。

4.6 部署与实施规划

设备部署策略

根据项目需求和环境特点，设备部署策略如下：

1. 5G 基站部署 ：
   • 在区域中心位置部署 1-2 个 5G 基站，确保主要区域的 5G 覆盖(5)。
   • 5G 基站应选择高处安装，如建筑物顶部或专用通信塔，以扩大覆盖范围(5)。

1. Mesh 节点部署 ：
   • 在 5G 信号覆盖较弱的区域（如边缘区域或遮挡区域）部署 Mesh 节点作为中继设备(13)。
   • Mesh 节点应均匀分布，形成多跳网络拓扑，确保覆盖范围内的任何点都能通过 1-2 跳到达 5G 基站或其他骨干节点(13)。
   • 考虑使用太阳能供电的 Mesh 节点，降低部署成本和对现有电力设施的依赖(43)。

1. 终端设备部署 ：
   • 无人车终端应安装在车辆顶部或其他易于接收信号的位置，确保 5G 和 Mesh 信号质量(27)。
   • 穿戴终端应采用小型化、低功耗设计，便于携带和长时间使用(22)。

实施步骤

项目实施分为以下几个阶段：

1. 前期调研与规划（1-2 个月） ：
   • 进行现场勘测，评估 5G 信号覆盖情况和 Mesh 网络部署需求
   • 确定详细的网络拓扑和设备部署方案
   • 完成设备选型和采购计划(5)

1. 基础设施建设（2-3 个月） ：
   • 安装 5G 基站和必要的传输线路
   • 部署 Mesh 节点和边缘网关设备
   • 建立主控系统和网络管理系统(5)

1. 设备集成与测试（1-2 个月） ：
   • 集成 5G 网络和 Mesh 网络，测试互联互通性
   • 对终端设备进行功能测试和性能优化
   • 进行 QoS 和安全机制的测试和调整(27)

1. 系统试运行（1-2 个月） ：
   • 部署小规模试点系统，验证系统功能和性能
   • 根据试运行结果调整系统配置和参数
   • 完善操作流程和应急预案(27)

1. 正式部署与优化（3-6 个月） ：
   • 全面部署 100 个终端设备
   • 进行系统性能优化和容量扩展
   • 提供用户培训和技术支持(27)

运维与管理规划

系统运维与管理规划包括：

1. 网络监控 ：
   • 建立集中式网络监控系统，实时监控网络设备状态和性能指标
   • 设置告警阈值和通知机制，及时发现和处理网络异常(27)

1. 故障排除 ：
   • 建立故障诊断流程和工具，快速定位和解决网络问题
   • 建立备件库存，确保关键设备故障时能及时更换(27)

1. 性能优化 ：
   • 定期分析网络性能数据，识别瓶颈和优化机会
   • 根据业务需求变化，调整网络配置和资源分配(27)

1. 安全管理 ：
   • 定期进行安全评估和漏洞扫描
   • 及时更新系统补丁和安全策略
   • 开展安全意识培训，提高人员安全意识(30)

1. 容量规划 ：
   • 监控网络容量使用情况，预测未来容量需求
   • 制定容量扩展计划，确保系统可扩展性(27)

4.7 成本分析

5G+Mesh 混合组网方案的成本主要包括设备采购、部署实施、运维管理等方面，具体分析如下：

1. 设备采购成本：

设备采购总成本估算：约 500-1000 万元（根据具体设备数量和配置而定）

1. • 5G 基站：每个基站约 50-100 万元（工业级设备）(9)
   • Mesh 节点：每个节点约 5-10 万元（工业级设备）(13)
   • 无人车终端：每个终端约 2-5 万元（含 5G 和 Mesh 双模模块）(27)
   • 穿戴终端：每个终端约 0.5-2 万元（低功耗 Mesh 或 5G RedCap 模块）(2)
   • 主控系统和网络管理系统：约 100-200 万元(5)
   • 其他设备（边缘网关、传输设备等）：约 50-100 万元(27)
2. 部署实施成本：

部署实施总成本估算：约 200-400 万元

1. • 基站安装与调试：每个基站约 20-30 万元
   • Mesh 节点部署：每个节点约 5-10 万元
   • 传输线路建设：视距离和环境而定，可能需要 50-100 万元
   • 系统集成与测试：约 50-100 万元

五、方案评估与建议

5.1 方案优势总结

5G+Mesh 混合组网方案具有以下显著优势：

1. 性能优势 ：结合了 5G 的高带宽、低延迟和 Mesh 的自组织、多跳中继能力，提供了卓越的通信性能和覆盖范围(27)。
2. 可靠性优势 ：双重网络架构提供了通信路径的冗余，提高了系统的容错能力和抗毁性，确保在复杂环境中的可靠通信(27)。
3. 灵活性优势 ：支持终端设备根据信号质量和应用需求动态选择接入方式，适应不同场景和业务需求(27)。
4. 可扩展性优势 ：5G 和 Mesh 技术都有明确的演进路径，混合组网方案可支持未来技术升级和业务扩展(5)。
5. 安全优势 ：多层次的安全机制设计，从物理层到应用层全面保障系统安全，适应高安全性要求的应用场景(30)。

5.2 实施风险与应对措施

在实施 5G+Mesh 混合组网方案时，可能面临以下风险：

1. 技术整合风险 ：5G 和 Mesh 网络的技术整合可能面临协议兼容性、接口标准化等挑战。
   • 应对措施：选择支持开放标准的设备和技术，进行充分的前期测试和验证，制定详细的集成方案(27)。

1. 部署成本风险 ：设备采购和部署成本较高，可能超出预算。
   • 应对措施：分阶段实施，先试点后推广，优化设备选型和部署策略，寻求政府或行业补贴支持(9)。

1. 运维复杂性风险 ：混合网络的运维管理复杂，需要专业技术人员。
   • 应对措施：建立完善的运维体系和流程，提供充分的人员培训，采用智能化运维工具降低管理复杂度(27)。

1. 技术演进风险 ：5G 和 Mesh 技术都在快速发展，可能面临设备兼容性和技术过时的风险。
   • 应对措施：选择支持技术演进的设备和架构，预留升级路径，制定长期技术路线图(5)。

1. 安全风险 ：随着网络规模扩大和复杂性增加，安全风险也随之上升。
   • 应对措施：建立全面的安全体系，定期进行安全评估和测试，及时更新安全策略和措施(30)。

5.3 未来演进路径

5G+Mesh 混合组网方案具有良好的未来演进路径：

1. 向 5G-A/6G 演进 ：随着 5G-A 和 6G 技术的成熟，混合组网方案可平滑升级，利用更高带宽、更低延迟和更多连接的优势(5)。
2. AI 融合 ：引入人工智能技术，实现网络的智能优化、预测性维护和自动化管理，提高网络性能和效率(5)。
3. 边缘计算扩展 ：增强边缘网关的计算能力，实现更多业务的边缘处理，减少核心网络负载和传输延迟(27)。
4. 绿色节能 ：采用更高效的通信协议和节能技术，降低网络能耗，实现绿色通信(46)。
5. 安全技术升级 ：引入量子加密、区块链等新兴安全技术，进一步提升系统安全性(30)。

5.4 最终建议

基于全面分析，我们提出以下最终建议：

1. 采用 5G+Mesh 混合组网方案 作为首选方案，结合 5G 的高带宽、低延迟优势和 Mesh 的自组织、多跳中继能力，满足项目的高性能和可靠性要求(27)。
2. 分阶段实施 ：先进行小规模试点，验证方案的可行性和性能，再根据试点结果进行全面部署，降低实施风险(27)。
3. 优先保障控制指令传输 ：实施严格的 QoS 策略，确保控制指令等高优先级数据的实时传输和可靠性(46)。
4. 加强安全保障 ：投入充足资源建立多层次的安全防护体系，确保系统在各种威胁面前的安全性和稳定性(30)。
5. 建立专业运维团队 ：组建熟悉 5G 和 Mesh 技术的专业运维团队，确保系统的稳定运行和持续优化(27)。
6. 关注技术演进 ：密切跟踪 5G-A、6G 等新技术的发展，为未来系统升级和优化做好准备(5)。

通过实施 5G+Mesh 混合组网方案，无人车编队和穿戴终端系统将获得高性能、高可靠、高安全的通信支持，为实现智能化、自动化的应用场景奠定坚实基础(27)。

六、结论

本研究报告对 50 套无人车和 50 套穿戴终端在 5 公里范围内的通信组网方案进行了全面分析和评估。经过详细对比，我们认为 5G+Mesh 混合组网方案是满足项目需求的最佳选择，能够提供高性能、高可靠性和高安全性的通信支持(27)。

5G+Mesh 混合组网方案结合了 5G 网络的高带宽、低延迟优势和 Mesh 网络的自组织、多跳中继能力，形成了互补的网络架构。该方案不仅能够满足当前 100 个终端的通信需求，还具有良好的可扩展性和未来演进能力，适应技术发展和业务增长的需要(27)。

在实施过程中，需要关注技术整合、成本控制、安全保障等关键问题，采取有效的风险应对措施，确保方案的成功实施。同时，应建立专业的运维团队，持续优化系统性能，保障系统的稳定运行(27)。

随着 5G-A、6G 等技术的发展和成熟，混合组网方案可平滑升级，利用新技术的优势进一步提升系统性能和功能。我们相信，通过采用 5G+Mesh 混合组网方案，无人车编队和穿戴终端系统将能够实现高效、可靠、安全的通信，为各种智能应用提供坚实的网络基础(5)。

参考资料

1 从蓝牙6.0到Wi-SUN万级组网:解码慕展无线技术黑科技 - 21ic电子网https://www.21ic.com/a/985835.html

2 物联网终端设备接入技术与通信协议最新进展:5G应用场景解析|低功耗|应用场景|接入技术|物联网|通信协议|通信技术_手机网易网http://m.163.com/dy/article/JS9VV4A0055247OE.html

3 恩智浦分析2025年无线连接技术趋势-电子发烧友网https://m.elecfans.com/article/6460860.html

4 Zigbee网络扩展艺术:构建大规模物联网网络的策略 - CSDN文库https://wenku.csdn.net/column/653dm271xw

5 Omdia预测2025年AI与IoT融合新机遇，物联网市场大规模连接将成关键_技术_设备_在未来https://www.sohu.com/a/860541438_121798711

6 mwc25专访:蜂窝无源物联加速成熟为万物智联新业态注入新动能https://finance.sina.com.cn/stock/relnews/cn/2025-04-15/doc-inetfhrw8565138.shtml

7 2025年物联网技术趋势与展望:全面AI化行业落地与应用 | 星野云联https://www.zedyer.com/iot-knowledge/2025-iot-trends/

8 Future Trends in Mesh Networks: Integration with AI and 5Ghttps://www.coraltechteam.com/future-trends-in-mesh-networks-integration-with-ai-and-5g/

9 5G System Integration Markethttps://www.futuremarketinsights.com/reports/5g-system-integration-market

10 ZTE and China Mobile unveil 5G-A x AI innovations at MWC Barcelona 2025https://www.zte.com.cn/global/about/news/zte-and-china-mobile-unveil-5g-a-ai-innovations-at-mwc-barcelona-2025.html

11 Wi-Fi Mesh and 5G FWA: The Key Technologies to Bring Better Broadband to Allhttps://www.abiresearch.com/press/wi-fi-mesh-and-5g-fwa-key-technologies-bring-better-broadband-all/

12 无中心Mesh自组网，DMR对讲，LTE专网，单北斗定位多模融合技术，智慧赋能,彻底解决通信最后1公里的痛点!_网络_节点https://m.sohu.com/a/849694387_122022888/

13 ANYMESH-SDR-A5-20W车载船载大功率电台 1.4GHz频段_AnyMESH无线宽带自组网电台,复杂环境下mesh应急通信,MESH自组网电台,图传电台,宽带IP MESH电台,无线mesh自组网,无中心自组网电台,无人机自组网电台,消防应急宽带自组网,MESH COFDM自组网电台厂家https://airwlan.com/products/SDR-MESH/2020/0721/ANYMESH-SDR-A5-20W.html

14 ZumMesh 4322WP-40\n高带宽图数一体自组网数(pdf)http://www.bitwave.com.cn/upload/file/20241126/6386823169411566085353211.pdf

15 全球与中国MESH无线自组网系统市场发展分析及前景趋势预测报告2025~2031年_网络https://www.sohu.com/a/881864997_121905616

16 万蓝通信ANYMESH自组网产品怎么样?有什么特点?_AnyMESH无线宽带自组网电台,复杂环境下mesh应急通信,MESH自组网电台,图传电台,宽带IP MESH电台,无线mesh自组网,无中心自组网电台,无人机自组网电台,消防应急宽带自组网,MESH COFDM自组网电台厂家https://www.airwlan.com/news/tech/2025/0407/737.html

17 百公里MESH自组网电台技术详解-CSDN博客https://blog.csdn.net/dong2010hong/article/details/145140171

18 MESH自组网 覆盖广、抗干扰强！自组网电台：抢险救灾、野外勘探的 "通信生命线"-抖音https://www.iesdouyin.com/share/video/7543109570365852969/?did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&from_aid=1128&from_ssr=1&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&mid=7491509030725994547®ion=&scene_from=dy_open_search_video&share_sign=k9Zan7Pr8bjKuZoNPhg065lvlx8PoBYwcfgPq3r2Z7k-&share_track_info=%7B%22link_description_type%22%3A%22%22%7D&share_version=280700&titleType=title&ts=1760060565&u_code=0&video_share_track_ver=&with_sec_did=1

19 移动5G极速宽带图片:WLAN无线覆盖与智慧家庭场景设计_阿里云优惠网https://aliyunyh.com/908236.html

20 AI-RAN meets AI Packet Core: A5G Networks, zTouch Networks, and Northeastern University Achieve Seamless Integrationhttps://www.bradfordera.com/2025/03/05/ai-ran-meets-ai-packet-core-a5g-networks-ztouch-networks-and-northeastern-university-achieve-seamless-integration/

21 5G FOLA: Meshmerize supports 5G to create a stable connectionhttps://meshmerize.net/meshmerize-supports-5g-in-a-teleoperated-construction-case-study/

22 【认识OpenThread协议】-CSDN博客https://blog.csdn.net/STAB_/article/details/146026257

23 蓝牙 - 蓝牙低功耗网状网络 (BLE Mesh) - 《微信小程序开发文档 - 202504》 - 书栈网 · BookStackhttps://www.bookstack.cn/read/miniprogram-202505/92192e163a43c1de.md

24 2025 Matter如何变更好?三大联盟联合发声 - Matter 中文官方网站https://matter.cn/2882.html

25 nRF52840+SX1262 meshtastic低功耗模组介绍_meshtastic功耗-CSDN博客https://blog.csdn.net/quhyhao/article/details/146643379

26 蓝牙mesh深度解析:技术特性、设计优势与场景应用-亿佰特物联网https://www.ebyte.com/news/4070.html

27 5G+MESH工业组网 - 天津联科诺信科技有限公司https://www.linknoson.cn/h-nd-29.html

28 2025年最值得买的9款路由器排行榜:性能与性价比的完美平衡https://www.360doc.cn/article/20505361_1150834325.html

29 Mesh网络多源异构混合信息一体融合技术的探索.docx - 人人文库https://m.renrendoc.com/paper/411371880.html

30 物联网设备5大安全认证和标准，一文讲透!-电子头条-EEWORLD电子工程世界https://m.eeworld.com.cn/news_mp/NXP/a400813.jspx

31 2025年网络安全在物联网设备中的安全认证与合规性研究报告.docx-原创力文档https://m.book118.com/html/2025/0619/7112056022010122.shtm

32 物联网终端设备安全认证与访问控制研究-洞察阐释.docx - 人人文库https://m.renrendoc.com/paper/440285559.html

33 物联网设备安全认证机制-洞察分析.docx - 人人文库https://m.renrendoc.com/paper/380086017.html

34 物联网_认证解决方案(3).pptx-原创力文档https://m.book118.com/html/2025/0302/8117051121007036.shtm

35 网藤科技申请基于零知识证明的物联网安全认证专利_终端设备_身份_系统https://m.sohu.com/a/878838641_121924584/

36 网藤科技申请关键专利，提升工业物联网安全认证效率与灵活性_终端设备_技术_身份https://m.sohu.com/a/878839174_121956424/

37 低成本全屋千兆WIFI指南(2025版)_路由器_什么值得买https://post.m.smzdm.com/p/aprlnzkw/

38 移动无线宽带卡:免装免拉千兆宽带+随身CPE高效组网方案_阿里云优惠网https://aliyunyh.com/989874.html

39 家庭宽带移动与广电共建5G融合组网及光纤升级方案_阿里云优惠网https://aliyunyh.com/789870.html

40 #每天跟我涨知识 #快来看看 #宽带-抖音https://www.iesdouyin.com/share/video/7543517059104116025/?did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&from_aid=1128&from_ssr=1&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&mid=7543517069644811049®ion=&scene_from=dy_open_search_video&share_sign=b3BMLCTFnUTTcX4dtrA7wDptvG0vS.0wspfoNaOHRAs-&share_track_info=%7B%22link_description_type%22%3A%22%22%7D&share_version=280700&titleType=title&ts=1760060649&u_code=0&video_share_track_ver=&with_sec_did=1

41 这次还是给大家介绍一下我家里的组网方式，我还是觉得Mesh组网是自建房最具有性价比的组网方式，不接受任何反驳 。-抖音https://www.iesdouyin.com/share/video/7334991251684527398/?did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&from_aid=1128&from_ssr=1&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&mid=7334991562599844635®ion=&scene_from=dy_open_search_video&share_sign=_9DJ9M9EKOH2DwfByf7RkmgNFo5XuEEYchugivKFDQ4-&share_track_info=%7B%22link_description_type%22%3A%22%22%7D&share_version=280700&titleType=title&ts=1760060649&u_code=0&video_share_track_ver=&with_sec_did=1

42 QoS配置与管理:OpenMesh服务质量保障秘籍 - CSDN文库https://wenku.csdn.net/column/22po7oje18

43 飞睿智能LR-WiFi×Mesh组网:工业互联的神经脉络_设备_传输_实时https://m.sohu.com/a/905515799_121143275/

44 工业WiFi6路由器_工业网关_工业WiFi6 AP-龙兴物联 - 龙兴物联https://www.longxingiot.com/h-pd-50.html

45 #工业WiFi #无缝漫游 # Agv无人车 #自组网电台 # Sdr软件无线电 #音视频调度系统 #低延时音视频编解码-抖音https://www.iesdouyin.com/share/video/7533218055523421498/?did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&from_aid=1128&from_ssr=1&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&mid=7377913833476802572®ion=&scene_from=dy_open_search_video&share_sign=86Z82JhQNvBrqYZj8M_UhgQKK9mC6sa2Oz3wMDWgK7U-&share_track_info=%7B%22link_description_type%22%3A%22%22%7D&share_version=280700&titleType=title&ts=1760060649&u_code=0&video_share_track_ver=&with_sec_did=1

46 2025年QoS技术白皮书_传输_网络_流量https://www.sohu.com/a/898510875_121924045

47 蓝牙Mesh QoS管理精要:中文版策略与性能提升 - CSDN文库https://wenku.csdn.net/column/567pjn59fx

48 基于 MQTT 协议的物联网消息通信优化策略及在大规模设备连接中的应用_mqtt优化改造-CSDN博客https://blog.csdn.net/2401_87432205/article/details/146744679

49 物联网终端接入调试技术交底.pdf-原创力文档https://m.book118.com/html/2025/0405/6141014200011104.shtm

50 物联网QoS保障技术-金锄头文库https://m.jinchutou.com/shtml/view-597853412.html

51 QoS在物联网中的应用研究-深度研究-金锄头文库https://m.jinchutou.com/shtml/view-597452802.html

52 电力物联网中QoS调度与分簇路由算法的深度优化与实践.docx-原创力文档https://m.book118.com/html/2025/0402/6234152154011103.shtm
