【环境配置安装】RK3588+Ubuntu20.04+cmake3.22+opencv4.54

🌿Ubuntu20.04原生的版本直接用命令行下载的得到的opencv和cmake版本比较低，可能对于后面的项目而言不太友好，所以需要手动去安装一下相对应的版本~ 版本和版本之间还是有些坑🕳的，所以这边一步一步记录一下~

先附上opencv和cmake的下载地址，可以通过主机直接下载后通过ssh发送给rk3588，也可以直接用wget命令进行下载
CMAKE 3.22.1
opencv 4.5.4
opencv_contrib_4.5.4.zip
Ubuntu 20.04 下 OpenCV 4.5.4 编译安装与系统默认 OpenCV 4.2 共存切换指南【2025最新版！！！】
cmake 3.22+ubuntu20.04 安装教程
 RK3588编译Opencv最新版

以上两种方案均可，上面的链接是通过后者实现的，我是通过前者实现的。当然，还有可能在拖拽的时候遇到各种问题，比如MobaXterm上传不上去，

然后这个帖子救了我命！重要的话说三遍，删除重配，删除重配，删除重配！！只edit session大概率不行!

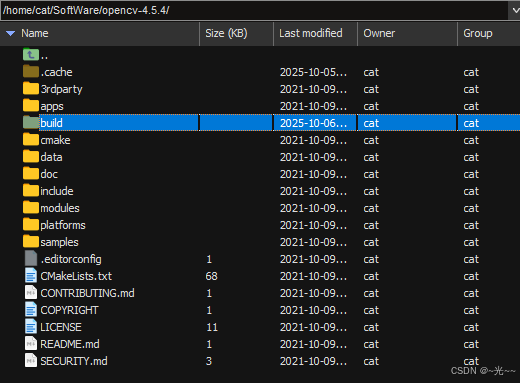

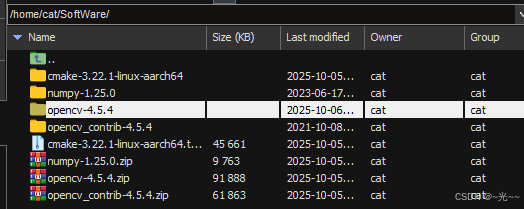

为了避免一头雾水，我把我安装的路径先贴上

文章目录

CMAKE安装

cmake 3.22+ubuntu20.04 安装教程
！！但是要注意的是下载cmake 需要下载-linux-aarch64版本的
CMAKE 3.22.1

步骤就是，点上面这个链接，然后用本地电脑下载，然后利用ssh拖拽到板子上就可以了。可以在板子上创建一个software的文件，利用unzip命令解压即可，opencv也是同理。

类似这样通过ssh连接到我的鲁班猫然后进行操作~

安装cmake的之后，记得通过软链接的形式形成快捷方式给usr/bin 至于这个路径是什么根据自己的板子具体配置。可以输入

复制代码

cmake --version

这个时候板子会提醒你不存在，然后会给一个路径给你这个路径就是你需要软链接的路径

复制代码

sudo ln -s ~/SoftWare/cmake-3.22.1-linux-aarch64/bin/cmake /usr/local/bin/cmake

命令部分解释

复制代码

sudo	获取管理员权限，因为 /usr/local/bin 是系统目录。
ln -s	创建软链接 (symbolic link)，相当于 Windows 系统的快捷方式。
~/SoftWare/.../cmake	源路径： 指向您新下载的 CMake 可执行文件的实际位置。
/usr/local/bin/cmake	目标路径： 系统在 /usr/local/bin 中创建名为 cmake 的快捷方式。

ln -s 命令是创建"软链接"，你可以把它理解为 Windows 里的"快捷方式"。

接下来就进行环境变量的配置

确保Shell（终端）总是优先使用新安装的 CMake 版本（因为有时系统或项目可能仍会引用旧版本），并且能够解决遇到的 CMAKE_ROOT 错误。

将修改 Shell 配置文件 ~/.bashrc

bash 复制代码

gedit /home/cat/.bashrc

然后在文件里写

bash 复制代码

# 文件中的内容
export PATH=~/SoftWare/cmake-3.22.1-linux-aarch64/bin:$PATH

命令解释：

复制代码

export PATH=	告诉 Shell 设置一个名为 PATH 的环境变量。
~/SoftWare/.../bin	新路径： 这是新 CMake 可执行文件所在的目录。
:	分隔符： 用于分隔不同的目录路径。
$PATH	旧路径： 引用并保留系统原有的所有 PATH 路径。

整体作用将新 CMake 路径添加到 $PATH 的最前面，确保系统在查找 cmake 时，总是先找到指定的版本。

最后保存退出

在不关闭当前终端的情况下，让刚才对 .bashrc 文件的修改立即生效。

bash 复制代码

source ~/.bashrc

然后后面就可以愉快地使用cmke了

opencv安装

安装之前

RK3588要是没有下载numpy最好装一下，同时也要注意一下版本的问题！

numpy安装

numpy的版本问题要考虑 python的版本，比如如果你要安装numpy 1.25版本，python就得3.8以上同时numpy的版本还得兼顾opencv 4.5.4 的版本
numpy 下载链接

所以需要自己下一个可以使用直接自己下然后ssh发送，也可以使用命令行

复制代码

pip3 install numpy==1.21.6 -i https://pypi.tuna.tsinghua.edu.cn/simple

要配置下载的 NumPy 1.25.0 版本，而不是让 pip3 安装最新稳定版，您仍然需要使用 pip3，但要指向您本地的文件：

复制代码

cat@lubancat:~/SoftWare$ pip3 install ./numpy-1.25.0.zip
## 如果网络速度慢 换个源
pip3 install ./numpy-1.25.0.zip -i https://pypi.tuna.tsinghua.edu.cn/simple

liblapack-dev的下载

然后需要安装一下liblapack-dev 也就是opencv的支持包

复制代码

sudo apt update
sudo apt install libopenblas-dev liblapack-dev
sudo apt install default-jdk

OpenCV的安装

Ubuntu 20.04 下 OpenCV 4.5.4 编译安装与系统默认 OpenCV 4.2 共存切换指南【2025最新版！！！】

首先解压一下我们下载的两个文件

复制代码

unzip opencv-4.5.4.zip
unzip opencv_contrib-4.5.4

然后进入opencv的目录

复制代码

#1.创建build
cat@lubancat:~/SoftWare$ cd opencv-4.5.4/build
#2.新设置 PATH 环境变量
cat@lubancat:~/SoftWare/opencv-4.5.4/build$ export PATH=~/SoftWare/cmake-3.22.1-linux-aarch64/bin:$PATH
#3.编译运行
cat@lubancat:~/SoftWare/opencv-4.5.4/build$ cmake .. \
-DCMAKE_BUILD_TYPE=Release \
-DCMAKE_INSTALL_PREFIX=/opt/opencv-4.5.4 \
-DOPENCV_EXTRA_MODULES_PATH=~/SoftWare/opencv_contrib-4.5.4/modules \
-DBUILD_EXAMPLES=OFF -DBUILD_TESTS=OFF -DBUILD_PERF_TESTS=OFF \
-DWITH_QT=ON -DWITH_OPENGL=ON -DWITH_TBB=ON \
-DWITH_GSTREAMER=ON -DENABLE_NEON=ON -DENABLE_VFPV3=ON \
-DOPENCV_GENERATE_PKGCONFIG=ON

但是可能会出现各种各样的问题。。。。

比如

如果配置被 VFPV3 错误中断，请重新运行 CMake，并删除 -DENABLE_VFPV3=ON 选项：

复制代码

cat@lubancat:~/SoftWare/opencv-4.5.4/build$ cmake .. \
-DCMAKE_BUILD_TYPE=Release \
-DCMAKE_INSTALL_PREFIX=/opt/opencv-4.5.4 \
-DOPENCV_EXTRA_MODULES_PATH=~/SoftWare/opencv_contrib-4.5.4/modules \
-DBUILD_EXAMPLES=OFF -DBUILD_TESTS=OFF -DBUILD_PERF_TESTS=OFF \
-DWITH_QT=ON -DWITH_OPENGL=ON -DWITH_TBB=ON \
-DWITH_GSTREAMER=ON -DENABLE_NEON=ON \
-DOPENCV_GENERATE_PKGCONFIG=ON

参数解释：

参数	含义
`-DCMAKE_BUILD_TYPE=Release`	设置构建类型为 Release ，即编译优化版本（运行更快，体积更小）。可选的还有 `Debug`（调试版本）。
`-DCMAKE_INSTALL_PREFIX=/opt/opencv-4.5.4`	设置安装路径为 `/opt/opencv-4.5.4`，即编译完成后 `make install` 会把库和头文件安装到这个目录。
`-DOPENCV_EXTRA_MODULES_PATH=~/SoftWare/opencv_contrib-4.5.4/modules`	指定 opencv_contrib 模块的路径，这些是非官方的扩展模块（如 SIFT、SURF、DNN 等）。
`-DBUILD_EXAMPLES=OFF`	不编译 OpenCV 的示例程序。
`-DBUILD_TESTS=OFF`	不编译测试程序。
`-DBUILD_PERF_TESTS=OFF`	不编译性能测试程序。
`-DWITH_QT=ON`	启用 Qt 支持，用于图形界面（如 `highgui` 模块中的窗口显示）。
`-DWITH_OPENGL=ON`	启用 OpenGL 支持，用于硬件加速的图形渲染。
`-DWITH_TBB=ON`	启用 Intel TBB（Threading Building Blocks），用于并行计算优化。
`-DWITH_GSTREAMER=ON`	启用 GStreamer 支持，用于视频流处理（如摄像头、视频文件）。
`-DENABLE_NEON=ON`	启用 ARM 架构下的 NEON 指令集优化（适用于树莓派、Jetson 等 ARM 设备）。
`-DOPENCV_GENERATE_PKGCONFIG=ON`	生成 `.pc` 文件，供 `pkg-config` 工具使用，方便其他项目链接 OpenCV。

【问题】因为网速问题下载不相关网络模型

相关的网络模型传到我的gitee上了 gitee网络模型下载

下面是问题描述

或者说有些直接卡在这

第一个wechat_qrcode问题：

直接去这个链接

把这几个文件都拖到cat@lubancat:~/SoftWare/opencv-4.5.4/.cache/wechat_qrcode/

然后重新cmake

其他的几个出现错误的也是这样的做法

这个博主下载了好多个直接放在网盘里太赞了！！

安装OpenCV时提示缺少boostdesc_bgm.i文件的问题

下载下来放这儿我这边是通过shell直接拖的

make install

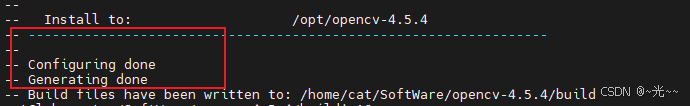

重新编译之后出现这个就可以在build目录执行了

配置输出中显示了一些警告和未找到的依赖项，这些可能会影响某些可选功能，但不一定会阻止核心 OpenCV 库的编译和使用~ 所以可以根据配置的需要进一步处理

我这边安装了SFM/Tesseract 依赖（可选），启用优化的线性代数库 (OpenBLAS/Lapack)

bash 复制代码

# Glog/Gflags for SFM
sudo apt install libgoogle-glog-dev libgflags-dev

# Tesseract for OCR
sudo apt install libtesseract-dev

# 线性代数优化：推荐安装 OpenBLAS
sudo apt install libopenblas-dev liblapacke-dev

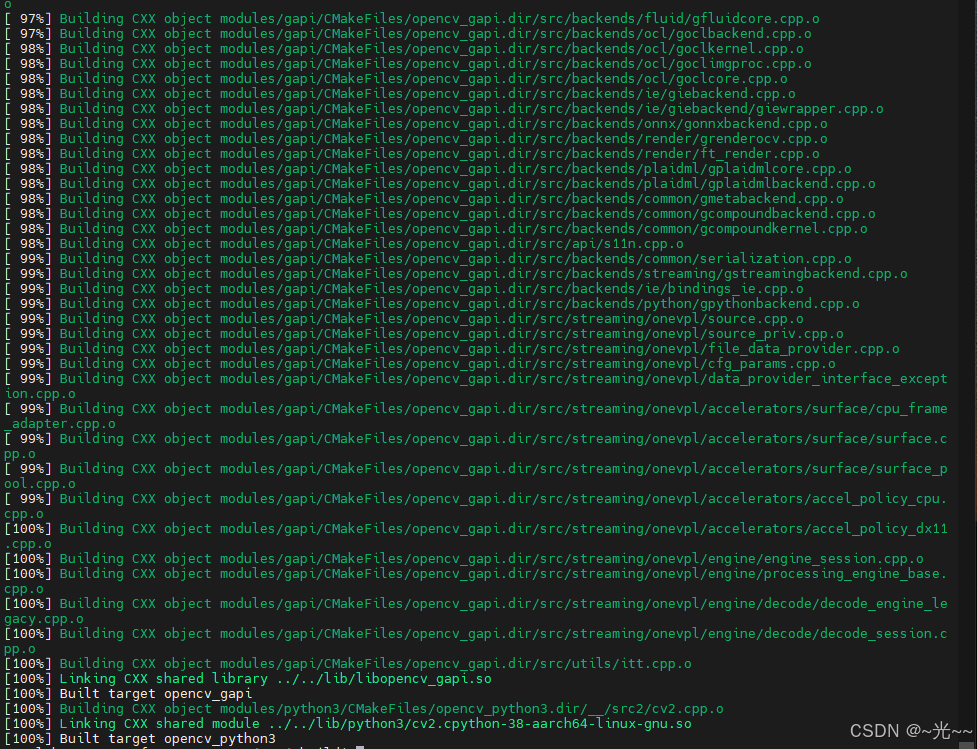

等配置满意了之后再执行：

bash 复制代码

make -j6

接着执行

bash 复制代码

sudo make install

安装成功后，需要执行两个额外的步骤来确保系统能够找到并使用新的 OpenCV 库：

更新动态链接库缓存：

bash 复制代码

sudo ldconfig

配置环境变量 (针对 pkg-config 和 Shell)

PKG_CONFIG_PATH: 允许 C/C++ 编译系统使用 pkg-config 命令来自动查找 OpenCV 的编译标志（-I 头文件路径和 -L 链接库路径）。

PYTHONPATH (可选，但推荐): 帮助 Python 解释器找到 OpenCV 的 Python 绑定 (cv2.so 文件)。

由于在 CMake 配置时使用了 -DOPENCV_GENERATE_PKGCONFIG=ON，它安装了 opencv4.pc 文件到 /opt/opencv-4.5.4/lib/pkgconfig/。需要将这个路径添加到系统变量中

同样把下面这些添加到环境变量

先用gedit打开

bash 复制代码

 gedit /home/cat/.bashrc

然后把下面的添加进去

bash 复制代码

# OpenCV 4.5.4 Configuration
export LD_LIBRARY_PATH=/opt/opencv-4.5.4/lib:$LD_LIBRARY_PATH
export PKG_CONFIG_PATH=/opt/opencv-4.5.4/lib/pkgconfig:$PKG_CONFIG_PATH
# PYTHONPATH is often necessary for Python to find cv2.so
# If you used the default Python installation path, this may be simpler:
export PYTHONPATH=/opt/opencv-4.5.4/lib/python3:$PYTHONPATH

激活配置

bash 复制代码

source ~/.bashrc

验证是否安装好

bash 复制代码

pkg-config --modversion opencv4

🌞成功！！！

上代码验证

通过vscode的ssh连接到板子

创建一个文件夹在里面写文件比如main.cpp

cpp 复制代码

#include<iostream>
#include<opencv2/core/core.hpp>
#include<opencv2/highgui/highgui.hpp>
using namespace std;
using namespace cv;
int main(void)
{
    //1.测试图像
    char img_path[]="fengmian.jpg";
    Mat img0,img1,img2;//意思是一个二维的图像
    //读取原图
    img0=imread(img_path,IMREAD_UNCHANGED);
    if(img0.empty()){
        waitKey(6000);
        return -1;
    }
    //读取灰度图像
    img1=imread(img_path,IMREAD_GRAYSCALE);

    //加载这个图像 保留他的颜色信息
    img2=imread(img_path,IMREAD_COLOR);
    if(img2.empty()){
        waitKey(6000);
        return -1;
    }
    //产生一个窗口
    imshow("img0",img0);
    imshow("img1",img1);
    imshow("img2",img2);

    // waitKey();//等待按键按下

    //把生成的图片保存到本地
    imwrite("img0.png",img0);
    imwrite("img1.png",img1);
    imwrite("img2.png",img2);

    cout<<"success!\n";
    return 0;
}

这个时候可能会在cv头文件标红

步骤 1: 创建或找到 VS Code 配置文件

复制代码

在 VS Code 中，按 Ctrl + Shift + P (或 F1) 打开命令面板。

输入 "C/C++: Edit Configurations (UI)" 并选择它。

这会打开或创建一个名为 c_cpp_properties.json 的文件。

步骤 2: 添加 OpenCV 头文件路径

复制代码

在打开的配置界面中（或直接在 c_cpp_properties.json 文件中），
找到 configurations 数组下的主要配置对象（通常是 "name": "Linux"），
然后修改或添加 includePath 字段。

需要添加的主要路径是：/opt/opencv-4.5.4/include/opencv4。

在 JSON 文件中添加如下路径：

cpp 复制代码

"includePath": [
    "${workspaceFolder}/**",
    "/opt/opencv-4.5.4/include/opencv4"  // <-- 添加这一行
],

步骤 3: 解决链接错误（Linker Errors）

修复了头文件错误后，下一步就是在编译时解决链接错误。项目还需要知道去哪里找到 OpenCV 的库文件（.so 文件）。在项目的 Makefile 或 CMakeLists.txt 中，必须添加正确的编译和链接标志。由于已经设置了 PKG_CONFIG_PATH，最简单的方法是使用 pkg-config 来自动获取所有路径。

c 复制代码

g++ main.cpp -o main_app $(pkg-config --cflags --libs opencv4)
./main_app

🌿最后就能编译运行成功辣~~

如果报错，需要检查一下自己的环境变量是不是有问题

比如：

pkg-config 找不到 opencv4.pc 文件，这就是收到错误提示 "Package opencv4 was not found in the pkg-config search path." 的原因。

你已经在 .bashrc 中添加了配置，但是你可能没有激活它，或者系统在执行 g++ 命令时没有继承到最新的环境变量。

操作：重新运行 source 命令来激活你在 .bashrc 中添加的配置（包PKG_CONFIG_PATH）：

bash 复制代码

source ~/.bashrc

✅ 验证：运行以下命令，确认系统现在能找到 opencv4 的配置：

bash 复制代码

pkg-config --modversion opencv4

如果成功，它应该输出 4.5.4。如果仍然报错，确认在 .bashrc 中添加的路径是正确的：

确认 ~/.bashrc 文件中包含以下两行：

bash 复制代码

export LD_LIBRARY_PATH=/opt/opencv-4.5.4/lib:$LD_LIBRARY_PATH
export PKG_CONFIG_PATH=/opt/opencv-4.5.4/lib/pkgconfig:$PKG_CONFIG_PATH

【拓】关于软链接

对于cmake创建软链接：

可以不创建软链接 ，直接使用你在 SoftWare 目录里解压的 CMake。

但是，那样会非常不方便。

把终端（Shell）想象成一个办公室助理

你下达命令 ：当你在终端里输入一个命令，比如 cmake，就好像你对助理说："去把'cmake'这个工具拿给我用。"
助理的"工具柜" ：这个助理很死板，他只会在固定的几个工具柜里寻找工具。他不会把整个办公室都翻一遍。
这个"工具柜"就是 PATH 变量 ：在 Linux 系统中，这个"工具柜列表"就是一个叫做 PATH 的环境变量。你可以通过 echo $PATH 命令查看它包含了哪些目录。通常会包含：
- /usr/local/sbin
- /usr/local/bin
- /usr/sbin
- /usr/bin
- /sbin
- /bin
当你在终端输入 cmake 时，系统就会依次在上面这些目录里查找有没有一个叫 cmake 的可执行文件。如果所有目录都找遍了还没找到，它就会告诉你：command not found (找不到命令)。

两种找到工具的方法

现在，你的 cmake 工具放在了 ~/SoftWare/cmake-3.22.1-linux-aarch64/bin 这个你自己的文件夹 里，它并不在助理的"工具柜列表 (PATH)"里。所以你有两个选择：

方法一：每次都告诉助理工具的"完整路径" (不推荐)

你可以不让助理自己找，而是直接告诉他工具在哪。

每次使用时，你都必须输入完整的路径：

bash 复制代码

# 在编译 OpenCV 时，你的命令就得这么写
~/SoftWare/cmake-3.22.1-linux-aarch64/bin/cmake -D CMAKE_BUILD_TYPE=RELEASE .....

这样做当然可以，但显而易见的缺点是：

太麻烦：每次都要打一长串字符。
易出错：路径这么长，很容易打错。
不通用 ：很多脚本和程序默认就是直接调用 cmake，它们不会知道你的 cmake 安装在了这个特殊的路径下。

方法二：给助理一个"快捷方式" (推荐的方法，即创建软链接)

创建软链接 (sudo ln -s ...) 就好像你在助理常用的一个工具柜里（比如 /usr/local/bin）贴了一张便条，上面写着：

"如果你要找 cmake 工具，请去 ~/SoftWare/cmake-3.22.1-linux-aarch64/bin/ 这个地方拿。"

这个"便条"就是软链接 (Symbolic Link)。

这样做的好处是：

方便：现在你只需要对助理喊一声 cmake，他看到工具柜里的"便条"，就会自动跑到正确的路径去把工具拿来。你就可以在任何地方直接使用 cmake 命令了。
整洁：CMake 的所有文件（bin, doc, share 等）都还完整地保存在 ~/SoftWare/ 目录下，没有把系统搞乱。
易于管理 ：如果你以后想升级 CMake，比如安装了 cmake-3.23.0，你只需要删除旧的"便条"（软链接），然后为新版本贴一张新的"便条"就行了，非常干净利落。

总结

方法	如何工作	优点	缺点
直接在`SoftWare`里用	每次都输入完整路径 `~/SoftWare/.../bin/cmake`	无需任何设置	非常繁琐，易出错，不通用
创建软链接 (推荐)	在 `PATH` 目录（如`/usr/local/bin`）中创建一个指向实际文件的"快捷方式"	一劳永逸，方便整洁，易于管理	需要一条 `ln -s` 命令来设置

所以，创建软链接并不是"必须"的，但它是为了让你能方便、标准、高效 地使用你安装的程序，是 Linux 系统中管理软件的一种最佳实践。
