在结晶动力学和成核-生长模型（如 Lamer模型）中，Cs、Cmin 和 Cmax 是与溶液过饱和度相关的关键参数，直接影响钙钛矿薄膜的成核和生长行为，进而决定薄膜的形貌（如晶粒尺寸、致密性等）。以下是它们的物理意义及作用：
1. Cs（饱和溶解度，Saturation Solubility）
定义：溶质在溶剂中达到溶解平衡时的浓度（即溶解度极限）。
意义：
当溶液浓度 C < Cs 时，溶质完全溶解，不会发生结晶；
当 C > Cs 时，溶液进入 过饱和状态，为成核和结晶提供驱动力。
对钙钛矿薄膜的影响：
前驱体溶液中溶质浓度需略高于 Cs 才能触发结晶；
通过调控溶剂体系（如反溶剂滴加）可动态改变 Cs，从而控制结晶动力学。
2. Cmin（临界成核浓度，Minimum Nucleation Concentration）
定义：溶液达到过饱和状态后，自发形成稳定晶核所需的最低浓度。
意义：
当溶液浓度 C > Cmin 时，热力学驱动力足以克服成核能垒，晶核开始形成；
Cmin 与成核能垒相关：Cmin 越低，成核越容易（如通过添加剂降低界面能）。
对钙钛矿薄膜的影响：
Cmin 低 → 成核密度高 → 晶粒细小、薄膜致密（需快速触发成核，如反溶剂法）；
Cmin 高 → 成核延迟 → 晶粒粗大（但可能产生针孔缺陷）。
3. Cmax（最大过饱和浓度，Maximum Supersaturation）
定义：溶液在成核阶段能达到的最大瞬时过饱和浓度，对应于爆发式成核的临界点。
意义：
当浓度达到 Cmax 时，成核速率达到峰值，大量晶核瞬间形成；
Cmax 与成核驱动力正相关：过饱和度越高（Cmax - Cs 越大），成核速率越快。
对钙钛矿薄膜的影响：
高 Cmax → 爆发式成核 → 高晶核密度 → 小晶粒、致密薄膜（适用于平面器件）；
低 Cmax → 成核缓慢 → 晶粒合并生长 → 大晶粒（但需避免针孔缺陷）。

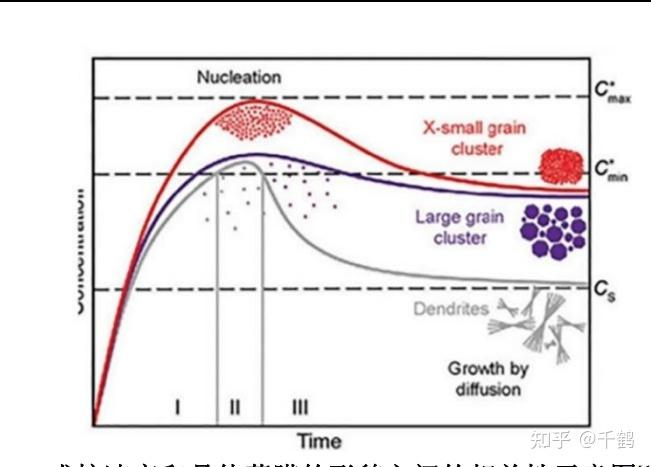

三者关系与形貌调控
过饱和度（Supersaturation, S）：
S = (C - Cs) / Cs，反映溶液的结晶驱动力。
Cmin ≤ C ≤ Cmax：成核与生长竞争阶段；
C > Cmax：爆发式成核主导，抑制晶粒生长。
形貌设计策略：
小晶粒薄膜：
提高过饱和度（快速达到 Cmax），如反溶剂淬灭、低温结晶。
大晶粒薄膜：
降低过饱和度（C 接近 Cmin），延长生长时间，或通过添加剂抑制成核（如聚合物模板）。
实际应用示例
反溶剂辅助结晶：
滴加反溶剂（如甲苯）迅速降低前驱体溶解度（Cs↓），使溶液浓度 C 瞬间超过 Cmax，触发爆发成核，形成均匀纳米晶薄膜。
梯度退火工艺：
通过缓慢升温降低 Cmax，抑制二次成核，促进奥斯特瓦尔德熟化（大晶粒生长）。
总结
Cs 是热力学平衡浓度，决定结晶是否发生；
Cmin 是动力学临界点，控制成核起始；
Cmax 是成核速率的峰值点，影响晶核密度。
通过调控这三个参数，可实现钙钛矿薄膜从纳米晶到单晶的形貌设计，从而优化光电器件性能（如太阳能电池效率、LED发光均匀性）。
