有难度哦/Qt基于通用地图组件实现航迹规划和模拟/动态标注轨迹线/带序号和方向箭头指示

一、前言说明

1、功能概述

航迹规划功能允许用户在地图上通过单击操作逐个添加航线途经点，系统自动生成带有方向指示的连续航迹线，并支持对航线进行动态编辑。主要功能包括：

支持在地图上单击添加标注点，点位按添加顺序自动递增编号；
自动生成带箭头方向指示的航迹线，清晰展示航行方向；
实现航线标注点的拖曳编辑，实时更新航迹与箭头方向；
支持删除指定航点或清空全部航点，删除后自动重排序并重绘航线；
地图上的标注点与表格数据联动：点击地图点可选中对应表格行，选中表格行时地图点自动高亮；
航点支持带序号图标的可视化显示，提升可读性；
航线数据支持自动加载与持久化保存，保障用户体验连续性。

2、核心难点与技术实现

2.1 通用化方向箭头绘制

尽管部分主流地图平台（如百度地图、高德地图）提供了原生的箭头线绘制接口，但其样式固定、扩展性差，难以满足多样化业务场景的需求。为此，系统采用基于标注点的通用化箭头实现方案，确保兼容所有支持标注点（Marker）的地图组件。

具体实现思路如下：

在每两个相邻航点之间，计算其连线的方位角（即方向角）；
根据计算出的角度，动态生成一个代表箭头方向的标注点；
该箭头标注点使用自定义图标（如SVG箭头图像），并通过设置旋转属性（rotation）与航向保持一致；
箭头图标可灵活替换，仅需更换图片资源即可适配不同视觉风格，极大增强了系统的可维护性与一致性。

此方法避免了依赖特定地图厂商的高级绘图接口，实现了"一次开发，多平台适配"的目标。

2.2 航点拖曳编辑与实时更新机制

为提升交互体验，系统支持用户直接在地图上拖动航点以调整航线。此功能的核心挑战在于：拖动一个航点时，需同步更新与其相邻的两条航段及其对应的箭头方向。

实现方案如下：

为每个航点标注绑定"拖曳开始"与"拖曳结束"事件监听；
拖曳过程中，实时获取当前鼠标位置，更新该航点坐标；
动态重新计算受影响的前后两段航迹线的坐标数据，并刷新对应的折线（Polyline）对象；
同时重新计算相邻两段航迹的方向角，更新前后两个箭头标注点的旋转角度；
拖曳结束后，触发数据持久化，保存最新航线状态。

得益于前期地图组件良好的事件封装机制，各类覆盖物的事件监听可按需绑定与解绑，保证了系统性能与稳定性。

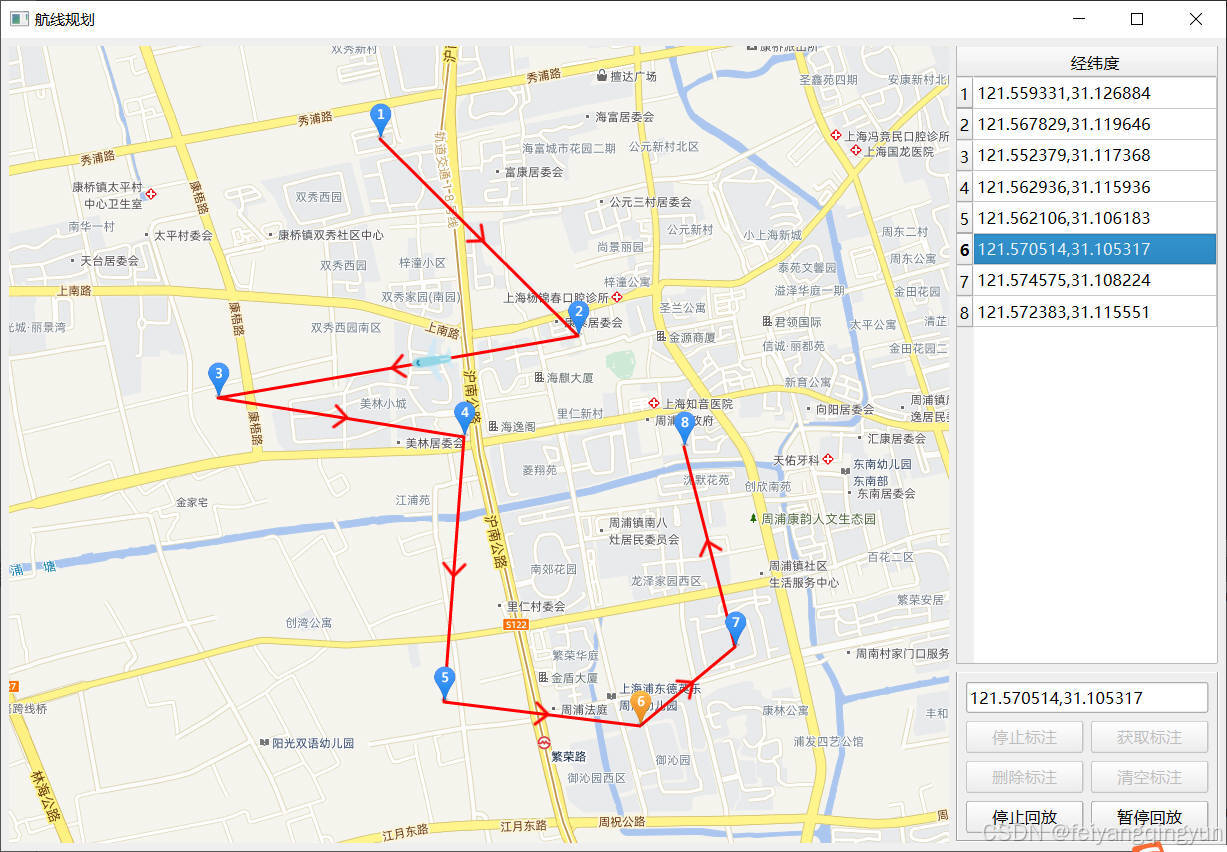

二、效果图

三、代码使用

cpp 复制代码

#include "frmmapdrawmarkerline.h"
#include "ui_frmmapdrawmarkerline.h"
#include "qthelper.h"
#include "maphelper.h"
#include "webview.h"
#include "mapdrawmarkerline.h"

frmMapDrawMarkerLine::frmMapDrawMarkerLine(QWidget *parent) : QWidget(parent), ui(new Ui::frmMapDrawMarkerLine)
{
    ui->setupUi(this);
    this->initForm();
    this->initTable();
    this->loadTable();

    //mapObj->load();
    QTimer::singleShot(500, mapObj, SLOT(load()));
    //QMetaObject::invokeMethod(mapObj, "load", Qt::QueuedConnection);
}

frmMapDrawMarkerLine::~frmMapDrawMarkerLine()
{
    delete ui;
}

void frmMapDrawMarkerLine::initForm()
{
    //设置右侧固定宽度
    ui->frameRight->setFixedWidth(AppData::RightWidth);

    flag = "moveMarker";
    center = "121.56358,31.11566";

    //实例化浏览器控件并加入到布局
    webView = new WebView(this);
    webView->setLayout(ui->gridLayout);
    connect(webView, SIGNAL(loadSuccess()), this, SLOT(on_btnDrawMarkerLine_clicked()));

    //实例化地图类
    MapCore mapCore = (MapCore)AppConfig::MapDrawCore;
    int zoom = MapHelper::getMapZoom(mapCore, this->objectName());
    mapObj = MapHelper::getMapObj(this, mapCore);
    mapObj->setWebView(webView);
    mapObj->setSaveFile(SaveFile);
    mapObj->setMapLocal(AppConfig::MapDrawLocal);
    mapObj->setMapType(AppConfig::MapDrawType);
    mapObj->setCenterPoint(center);
    mapObj->setZoom(zoom);

    //实例化封装类
    drawMarkerLine = new MapDrawMarkerLine(this);
    connect(drawMarkerLine, SIGNAL(updatePoints()), this, SLOT(on_btnGetMarkerLine_clicked()));
    connect(drawMarkerLine, SIGNAL(markerClick(QString)), this, SLOT(markerClick(QString)));
    connect(drawMarkerLine, SIGNAL(receivePoints(QStringList)), this, SLOT(receivePoints(QStringList)));
    connect(webView, SIGNAL(receiveDataFromJs(QString, QVariant)), drawMarkerLine, SLOT(receiveDataFromJs(QString, QVariant)));
}

void frmMapDrawMarkerLine::initTable()
{
    QList<QString> columnNames;
    QList<int> columnWidths;
    columnNames << "经纬度";
    columnWidths << 50;

    int columnCount = columnNames.count();
    ui->tableWidget->setColumnCount(columnCount);
    ui->tableWidget->setHorizontalHeaderLabels(columnNames);
    for (int i = 0; i < columnCount; ++i) {
        ui->tableWidget->setColumnWidth(i, columnWidths.at(i));
    }

    //通用函数设置表格控件
    QtHelper::initTableView(ui->tableWidget, 25, true);
}

void frmMapDrawMarkerLine::loadTable()
{
    int count = AppConfig::MarkerPoints.count();
    ui->tableWidget->setRowCount(count);
    for (int i = 0; i < count; ++i) {
        QString point = AppConfig::MarkerPoints.at(i);
        ui->tableWidget->setItem(i, 0, new QTableWidgetItem(point));
    }
}

void frmMapDrawMarkerLine::loadPoint()
{
    QStringList points;
    int count = ui->tableWidget->rowCount();
    for (int i = 0; i < count; ++i) {
        points << ui->tableWidget->item(i, 0)->text();
    }

    //设置默认中心点/没有数据的时候取一个/有的话从坐标点集合取第一个
    QString center = points.count() == 0 ? "121.56358,31.11566" : points.first();
    drawMarkerLine->clear();
    drawMarkerLine->setPara(points);
    drawMarkerLine->init("test", center, 0);
}

void frmMapDrawMarkerLine::runJs(const QString &js)
{
    mapObj->runJs(js);
}

void frmMapDrawMarkerLine::markerClick(const QString &point)
{
    //先恢复上一个图标
    QString p = ui->txtPoint->text();
    if (!p.isEmpty()) {
        int index = AppConfig::MarkerPoints.lastIndexOf(p);
        QString flag = QString("marker%1_%0").arg("test").arg(index);
        QString image = MapHelper::getMarkerIcon("blue", index);
        this->runJs(QString("setMarker('%1', null, null, null, '%2')").arg(flag).arg(image));
    }

    //切换选中图标
    int index = AppConfig::MarkerPoints.lastIndexOf(point);
    QString flag = QString("marker%1_%0").arg("test").arg(index);
    QString image = MapHelper::getMarkerIcon("yellow", index);
    this->runJs(QString("setMarker('%1', null, null, null, '%2')").arg(flag).arg(image));

    ui->txtPoint->setText(point);
    ui->tableWidget->selectRow(index);
}

void frmMapDrawMarkerLine::receivePoints(const QStringList &points)
{
    AppConfig::MarkerPoints = points;
    AppConfig::writeConfig();
    this->loadTable();
}

void frmMapDrawMarkerLine::on_btnDrawMarkerLine_clicked()
{
    //开启标注后禁用双击放大
    if (ui->btnDrawMarkerLine->text() == "开启标注") {
        mapObj->setEnable(EnableType_DoubleClickZoom, false);
        drawMarkerLine->setMapObj(mapObj);
        ui->btnDrawMarkerLine->setText("停止标注");
        this->loadPoint();
    } else {
        mapObj->setEnable(EnableType_DoubleClickZoom, true);
        drawMarkerLine->stop();
        drawMarkerLine->setMapObj(NULL);
        ui->btnDrawMarkerLine->setText("开启标注");
    }
}

void frmMapDrawMarkerLine::on_btnGetMarkerLine_clicked()
{
    drawMarkerLine->getPoints();
    int row = ui->tableWidget->currentRow();
    if (row > 0) {
        ui->txtPoint->setText(ui->tableWidget->item(row, 0)->text());
    }
}

void frmMapDrawMarkerLine::on_btnDeleteMarkerLine_clicked()
{
    if (ui->btnDrawMarkerLine->text() == "开启标注") {
        return;
    }

    //移除单个点并重新加载
    QString point = ui->txtPoint->text().trimmed();
    if (point.contains(",")) {
        AppConfig::MarkerPoints.removeOne(point);
        AppConfig::writeConfig();
        this->loadTable();
        this->loadPoint();
        on_tableWidget_itemSelectionChanged();
    }
}

void frmMapDrawMarkerLine::on_btnClearMarkerLine_clicked()
{
    if (ui->btnDrawMarkerLine->text() == "开启标注") {
        return;
    }

    if (QtHelper::showMessageBoxQuestion("确定要清空吗? 清空后无法恢复!") == QMessageBox::Yes) {
        AppConfig::MarkerPoints.clear();
        AppConfig::writeConfig();
        this->loadTable();
        this->loadPoint();
    }
}

void frmMapDrawMarkerLine::on_tableWidget_itemSelectionChanged()
{
    int row = ui->tableWidget->currentRow();
    if (row >= 0) {
        QString point = ui->tableWidget->item(row, 0)->text();
        this->markerClick(point);
    }
}

void frmMapDrawMarkerLine::on_btnStart_clicked()
{
    //没有一个数据则不用继续
    QStringList datas = AppConfig::MarkerPoints;
    if (datas.count() <= 0) {
        return;
    }

    ui->btnPause->setText("暂停回放");
    if (ui->btnStart->text() == "开始回放") {
        QString image = MapHelper::getFlyIcon(mapObj);
        this->runJs(QString("removeMoveMarker('%1')").arg(flag));
        this->runJs(QString("addMove('%1', '%2', %3, true, true, '%4', 48, 48)").arg(flag).arg(datas.join("|")).arg(500).arg(image));
        this->runJs(QString("moveStart('%1')").arg(flag));
        ui->btnStart->setText("停止回放");
        ui->widgetBtn->setEnabled(false);
    } else {
        this->runJs(QString("moveStop('%1')").arg(flag));
        ui->btnStart->setText("开始回放");
        ui->widgetBtn->setEnabled(true);
    }
}

void frmMapDrawMarkerLine::on_btnPause_clicked()
{
    //启动阶段才能暂停
    if (ui->btnStart->text() == "开始回放") {
        return;
    }

    if (ui->btnPause->text() == "暂停回放") {
        this->runJs(QString("movePause('%1')").arg(flag));
        ui->btnPause->setText("继续回放");
    } else {
        this->runJs(QString("moveNext('%1')").arg(flag));
        ui->btnPause->setText("暂停回放");
    }
}

四、相关地址

国内站点：https://gitee.com/feiyangqingyun
国际站点：https://github.com/feiyangqingyun
个人作品：https://blog.csdn.net/feiyangqingyun/article/details/97565652
文件地址：https://pan.baidu.com/s/1ZxG-oyUKe286LPMPxOrO2A 提取码：o05q 文件名：bin_map.zip
