看完JDK、Spring官方架构图，我发现：大厂的图也就这样！

第一次画架构图是在项目评审会上。领导突然说："小王，你来讲讲你这个系统的架构。"

我打开PPT，盯着空白的画布，脑子里一片混乱：要不要用3D效果？渐变色用哪个好？箭头是实线还是虚线？半小时过去了，画了删，删了画，最后憋出来一团乱麻...

后来有一天，我突然想到：大厂的技术文档里都是怎么画图的？于是我翻了一遍JDK、Spring、MySQL、Dubbo这些官网的架构图。

结果震惊了：几个矩形框+几条箭头线，就这？没渐变、没阴影、没3D，甚至有些图还很"简陋"。

那一刻我才明白：清晰 > 花哨，信息传达 > 视觉效果。

今天，我把这10个官方架构图拆解给你看，让你也能掌握专业绘图的精髓。

📊 第一部分：官方架构图深度解析

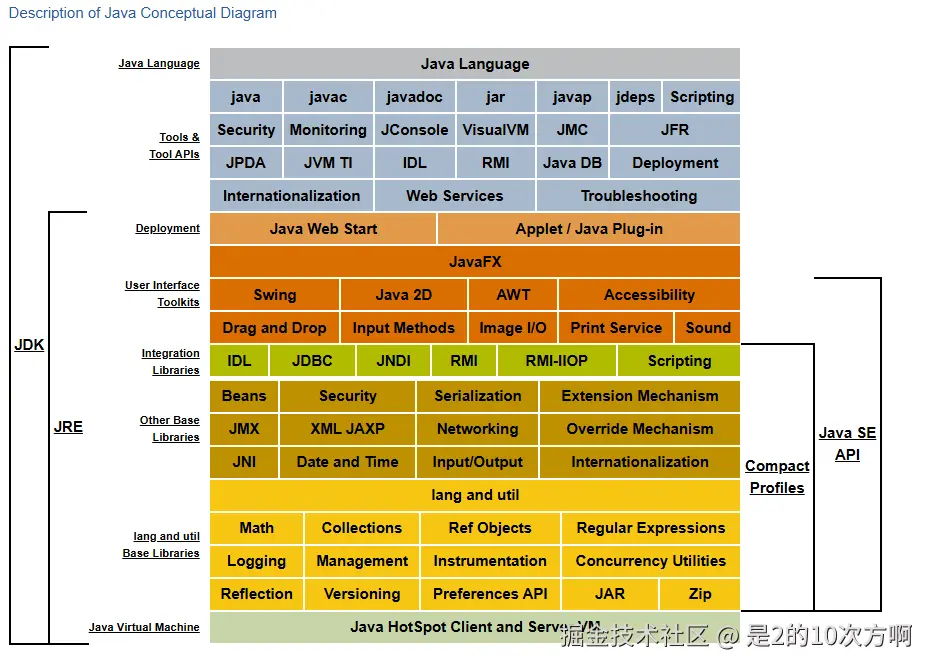

1. JDK架构图：分层架构的典范

图表来源

官方文档 ：Oracle JDK Documentation

图表分析

图表类型：分层架构图（Layered Architecture Diagram）

核心构成元素：

层次矩形框：表示不同的架构层次
- 应用程序层（Application Layer）
- Java API层（Java API Layer）
- JVM层（JVM Layer）
- 操作系统层（OS Layer）
模块组件：每层内部的功能模块
- java.base、java.sql、java.xml等核心模块
- 类加载器、执行引擎、垃圾回收器等JVM组件
分隔线：明确层次边界

关键要点：

自上而下的层次结构，用水平分割线明确边界
每层职责清晰，内部可细分独立模块
使用不同颜色区分层次
简洁的矩形框，避免过度装饰

绘制步骤：

绘制外框 → 2. 从上到下划分层次 → 3. 填充模块名称 → 4. 区分颜色

适用工具：Draw.io、Visio、PlantUML

关键启发

JDK这么庞大复杂的系统，架构图居然这么简单：几个矩形框，用横线分开，写上模块名，加点背景色。就这？对，就这！重点是让人一眼看懂，不是炫技。

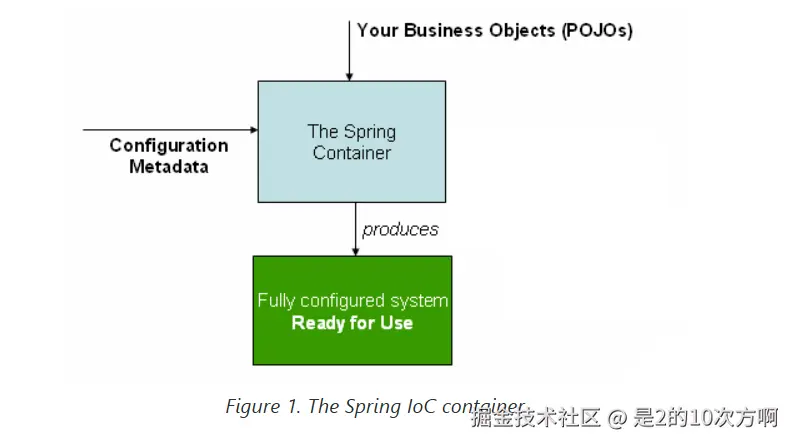

2. Spring IoC容器图：容器与对象的交互

图表来源

官方文档 ：Spring Framework - IoC Container

图表分析

图表类型：流程交互图（Process Interaction Diagram）

核心构成元素：

容器框：表示Spring IoC容器
配置元数据：XML配置文件或注解
POJO对象：业务类
箭头线：表示数据流向和交互过程
输出结果：完全配置好的系统

图表结构：

markdown 复制代码

配置元数据 ─┐
           ├──→ Spring容器 ──→ 可用的应用系统
POJO类 ────┘

关键要点：

输入-处理-输出的清晰流程，用箭头明确数据流向
核心组件居中，符合左输入右输出的阅读习惯
在关键节点添加文字标注

绘制步骤：

绘制中心容器 → 2. 左侧画输入源 → 3. 右侧画输出 → 4. 用箭头连接

适用工具：Lucidchart、Draw.io、Mermaid

关键启发

经典的"输入-处理-输出"模式。你会发现这个套路到处都能用：用户请求→后端处理→返回结果；原始数据→清洗转换→入库...简单却万能。

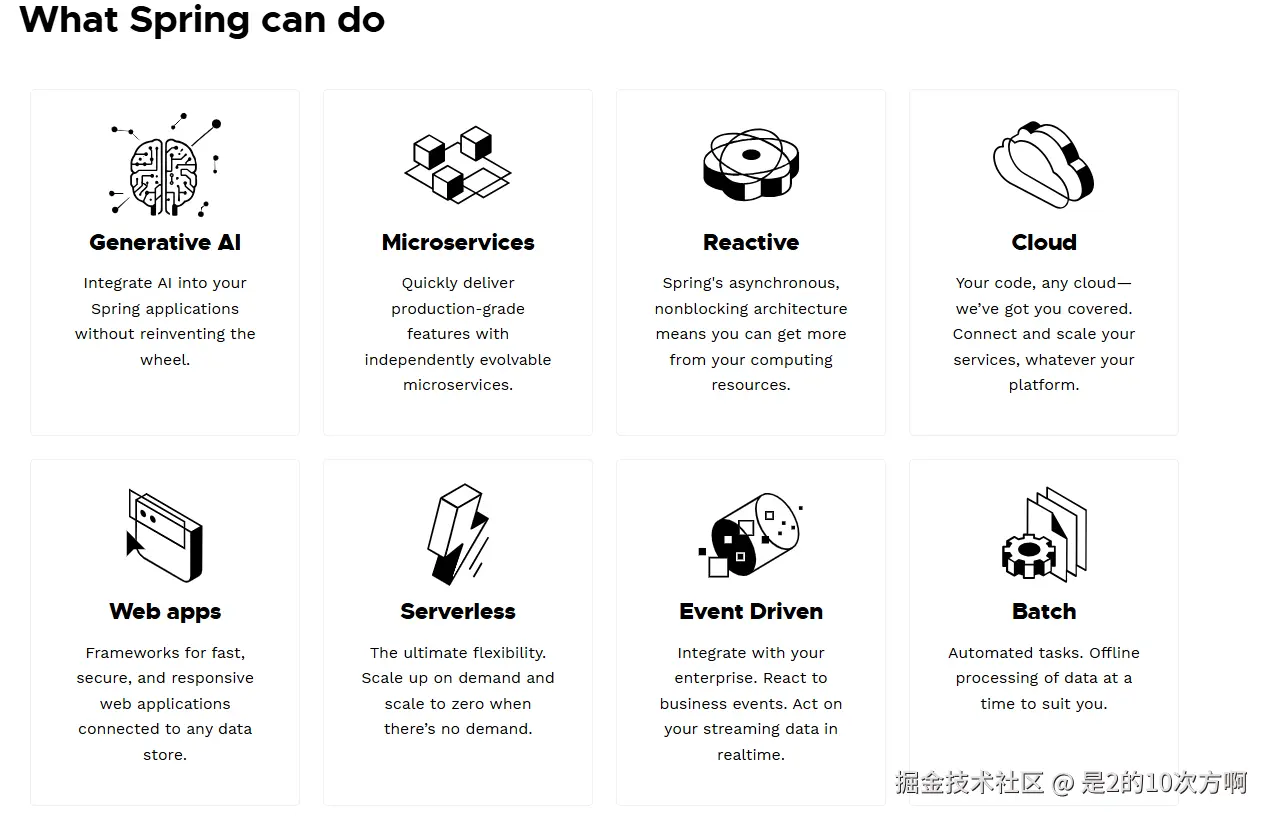

3. Spring生态图：技术栈全景展示

图表来源

官方网站 ：Spring.io

图表分析

图表类型：功能模块图（Function Module Diagram）

核心构成元素：

核心模块：Spring Framework（中心位置）
扩展模块：Spring Boot、Spring Cloud、Spring Data等
应用场景标签：Web应用、微服务、批处理等
图标和Logo：增强视觉识别度

图表结构特点：

使用图标化设计，每个模块都有专属图标
采用卡片式布局，每个模块独立展示
使用统一的视觉风格和配色方案
层次分明，核心框架在中心

关键要点：

图标化设计提高识别度，卡片式布局独立展示
统一视觉风格和配色方案
核心框架位置或大小突出

绘制步骤：

确定布局 → 2. 设计图标 → 3. 添加描述 → 4. 统一配色

适用工具：Figma、Sketch、Canva、Draw.io

关键启发

卡片式布局看着高大上，其实就是：画几个圆角矩形，加个图标或文字，用同样的配色。不会画图标？Draw.io有免费图标库，实在不行emoji也行（📦 🔧 ☁️）。

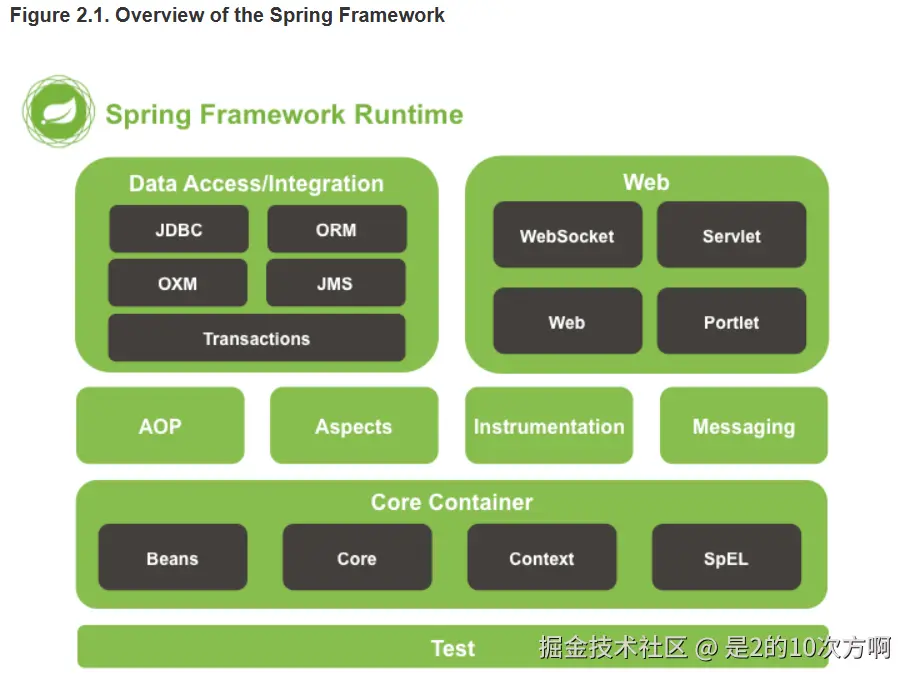

4. Spring框架架构图：模块依赖关系

图表来源

官方文档 ：Spring Framework Reference

图表分析

图表类型：模块依赖图（Module Dependency Diagram）

核心构成元素：

核心容器层（最底层）：Core、Beans、Context、SpEL
AOP和Aspects层：面向切面编程模块
数据访问层：JDBC、ORM、OXM、JMS、Transactions
Web层：Web、WebSocket、Servlet、Portlet
Test层：测试模块

图表结构：

scss 复制代码

┌─────────────────────────────────────────┐
│  Test                                    │
├─────────────────────────────────────────┤
│  Web (WebSocket, Servlet, Portlet)      │
├─────────────────────────────────────────┤
│  AOP / Aspects / Instrumentation         │
├─────────────────────────────────────────┤
│  Data Access (JDBC, ORM, OXM, JMS, TX)  │
├─────────────────────────────────────────┤
│  Core Container (Beans, Core, Context)  │
└─────────────────────────────────────────┘

关键要点：

自底向上的依赖关系，底层基础，上层依赖
每层明确列出模块，用水平分隔线划分
体现依赖倒置原则

绘制步骤：

从底层开始 → 2. 依次向上添加层 → 3. 列出模块 → 4. 区分颜色

适用工具：Draw.io、PlantUML、Visio

关键启发

经典的分层架构图：自底向上堆叠，每层一个矩形，粗线分隔。体现了依赖倒置原则。

5. MySQL发行计划时间线图：时间轴表达

图表来源

官方文档 ：MySQL Release History

图表分析

图表类型：时间线图（Timeline Diagram）

核心构成元素：

时间轴：横向或纵向的时间线
版本节点：关键版本发布点
日期标注：具体的发布日期
版本信息：版本号和重要特性
生命周期标识：维护期、支持期等

图表结构特点：

横向时间轴，从左到右表示时间进程
使用圆点或方块标记关键版本
不同颜色表示不同的版本系列
包含版本支持周期信息

关键要点：

清晰的时间刻度，用圆点或方块标记关键节点
使用颜色区分版本系列
突出重大版本和里程碑事件

绘制步骤：

绘制时间轴 → 2. 标注时间刻度 → 3. 标记版本点 → 4. 添加信息

适用工具：Office Timeline、Excel、Draw.io、Mermaid

关键启发

时间线图的核心要素：一条轴线+关键节点+时间标注。适用于版本历史、项目里程碑、学习路线图等场景。

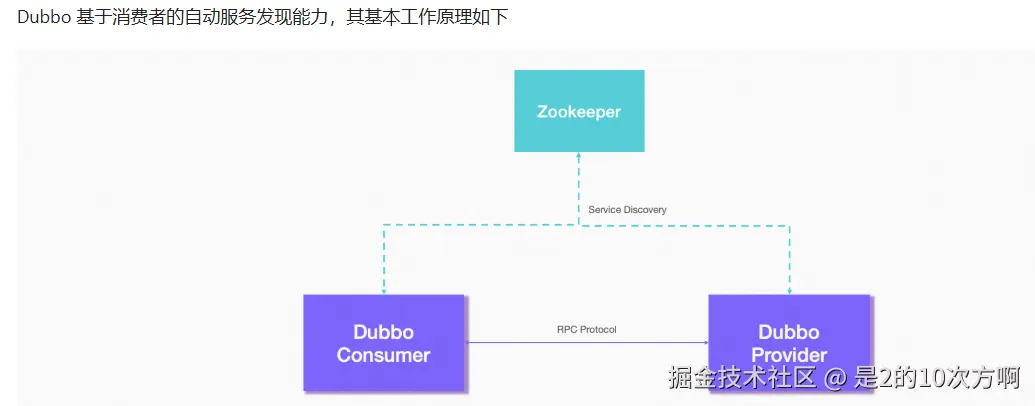

6. Dubbo工作原理图：调用链路与角色交互

图表来源

官方文档 ：Apache Dubbo Architecture

图表分析

图表类型：序列图 + 角色交互图（Sequence Diagram + Role Interaction Diagram）

核心构成元素：

角色节点：
- Provider（服务提供者）
- Consumer（服务消费者）
- Registry（注册中心）
- Monitor（监控中心）
连接线类型：
- 实线：同步调用
- 虚线：异步调用
- 带数字：调用顺序
数据流向：箭头表示调用方向

图表结构：

arduino 复制代码

   ┌──────────┐      ┌──────────┐
   │ Consumer │      │ Provider │
   └─────┬────┘      └─────┬────┘
         │                 │
      0. │                 │ 1. register
      subscribe         ┌──┴───────┐
         │              │ Registry │
      2. notify         └─────┬────┘
         │                    │
      3. invoke ──────────────┘
         │
      4. count
         │
    ┌────┴─────┐
    │ Monitor  │
    └──────────┘

关键要点：

用数字标注调用顺序，展示完整链路
区分同步（实线）和异步（虚线）调用
明确各角色职责和位置

绘制步骤：

确定角色位置 → 2. 按时序添加箭头 → 3. 标注序号和动作 → 4. 区分线条样式

适用工具：PlantUML、Draw.io、WebSequenceDiagrams、Mermaid

关键启发

序列图的精髓：数字序号+箭头连接+线条样式区分（实线/虚线）。适合展示任何有时序的调用流程。

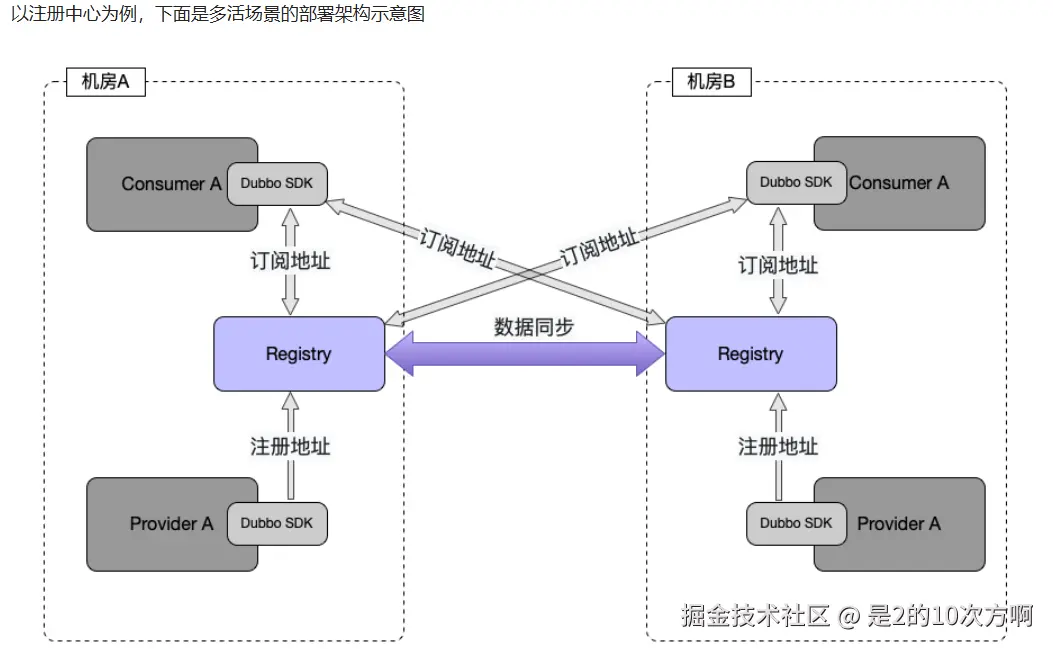

7. Dubbo多活场景架构图：区域部署架构

图表来源

官方文档 ：Apache Dubbo Multi-Active Architecture

图表分析

图表类型：部署架构图（Deployment Architecture Diagram）

核心构成元素：

地理区域：多个数据中心或可用区
服务集群：每个区域内的服务实例
网络边界：虚线框表示区域边界
数据同步：跨区域的数据复制
负载均衡器：流量分发组件

图表特点：

使用地理分布式布局
虚线框表示不同的可用区
双向箭头表示数据同步
颜色区分不同区域

关键要点：

用虚线框表示地理或逻辑边界，对称布局
双向箭头表示数据同步，数据流向明确
区域内可嵌套多层组件

绘制步骤：

绘制区域边界框 → 2. 部署服务组件 → 3. 添加同步连接线 → 4. 区分颜色

适用工具：Lucidchart、Draw.io、Cloudcraft、Diagrams.net

关键启发

部署架构图的关键：虚线框圈区域+双向箭头示同步+对称布局。适用于多环境、主从结构、分布式部署等场景。

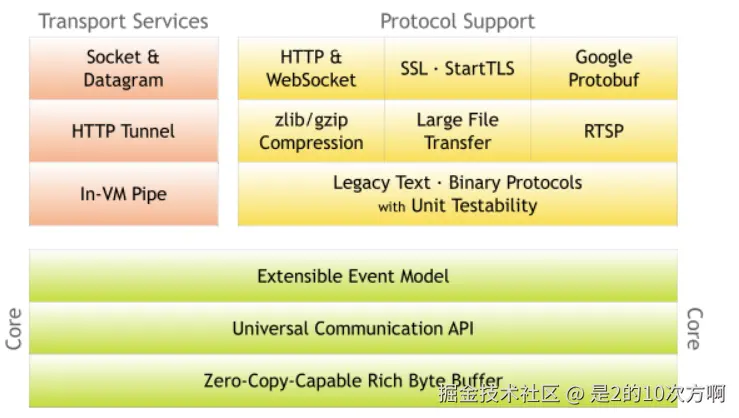

8. Netty架构图：组件层次结构

图表来源

官方网站 ：Netty.io

图表分析

图表类型：组件层次图（Component Hierarchy Diagram）

核心构成元素：

核心层：Core（Channel、EventLoop、ChannelFuture）
传输层：Transport（Socket、Datagram、SCTP）
协议层：Protocol Support（HTTP、WebSocket、SSL等）
编解码层：Codec（Marshalling、Protobuf等）

图表结构：

复制代码

┌─────────────────────────────────────────┐
│        Protocol Support Layer           │
│  HTTP | WebSocket | SSL/TLS | ...       │
├─────────────────────────────────────────┤
│           Codec Framework               │
│  Marshalling | Protobuf | ...           │
├─────────────────────────────────────────┤
│       Transport Services Layer          │
│  Socket | Datagram | HTTP Tunnel        │
├─────────────────────────────────────────┤
│            Core Layer                   │
│  Channel | EventLoop | ChannelFuture    │
└─────────────────────────────────────────┘

关键要点：

按功能和职责分层，自底向上，基础层在下
每层列出代表性组件，用线条明确边界
上层依赖下层

绘制步骤：

从核心层开始 → 2. 依次向上添加层 → 3. 列出组件 → 4. 明确边界

适用工具：Draw.io、PlantUML、Visio

关键启发

组件层次图与分层架构图相似，区别在于会详细列出每层的具体组件。适合展示框架或系统的内部结构。

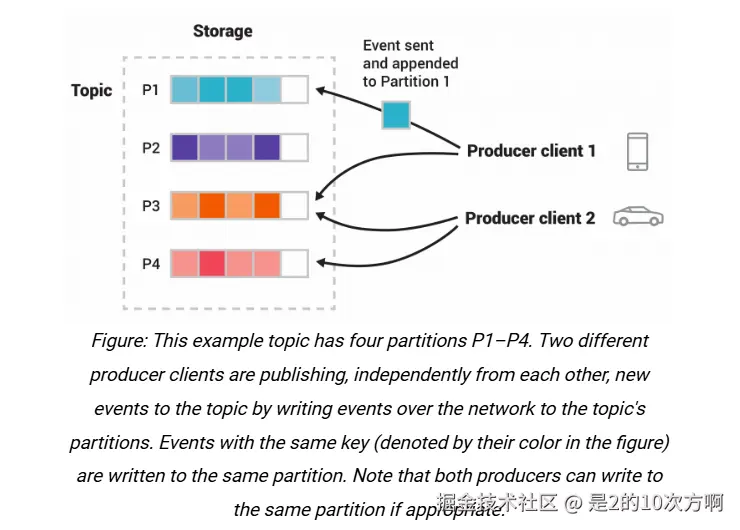

9. Kafka Topic架构图：数据分区模型

图表来源

官方文档 ：Apache Kafka Introduction

图表分析

图表类型：数据结构图（Data Structure Diagram）

核心构成元素：

Topic：主题容器
Partition：分区，用长条形表示
Offset：消息偏移量，用数字标识
Message：具体的消息数据
Replica：副本，用虚线或不同颜色表示

图表结构：

ini 复制代码

Topic: MyTopic
┌─────────────────────────────────────┐
│ Partition 0                         │
│ [0][1][2][3][4][5][6][7][8]        │
├─────────────────────────────────────┤
│ Partition 1                         │
│ [0][1][2][3][4][5]                 │
├─────────────────────────────────────┤
│ Partition 2                         │
│ [0][1][2][3][4][5][6][7]           │
└─────────────────────────────────────┘

关键要点：

用长条形和格子表示分区的连续性
数字编号标注顺序或索引
多个分区并列排列

绘制步骤：

绘制外框 → 2. 绘制分区条 → 3. 添加格子 → 4. 标注编号

适用工具：Draw.io、Excel、PlantUML、PPT

关键启发

数据结构可视化：用格子+编号表示数据单元。适用于展示队列、数组、分区等线性数据结构。

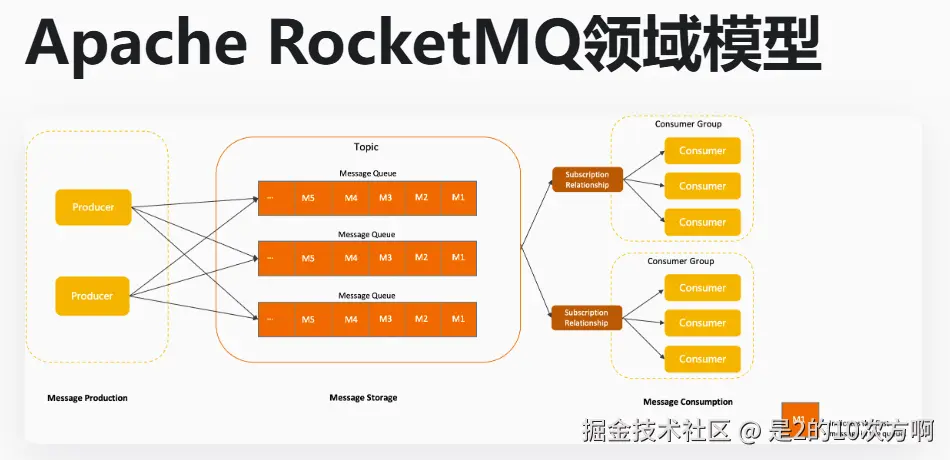

10. RocketMQ领域模型图：概念关系图

图表来源

官方文档 ：Apache RocketMQ Domain Model

图表分析

图表类型：UML类图 / 概念关系图（UML Class Diagram / Concept Relationship Diagram）

核心构成元素：

实体类：Producer、Consumer、Broker、NameServer、Topic等
关系线：
- 实线箭头：引用关系
- 虚线箭头：依赖关系
- 菱形：聚合/组合关系
多重性标注：1、*、1..*等
属性和方法：类内部的字段和操作

图表结构特点：

使用标准UML类图符号
清晰展示各个概念之间的关系
包含多重性标注
层次分明的布局

关键要点：

使用标准UML符号，用不同线条表示不同关系
标注关系的多重性（一对多、多对多等）
合理布局减少线条交叉

绘制步骤：

识别核心对象 → 2. 绘制类框 → 3. 分析关系 → 4. 连接并标注

适用工具：PlantUML、StarUML、Visual Paradigm、Draw.io

关键启发

UML类图/领域模型图：方框+连接线+关系标注。新手可以简化，只画类名和关系，省略属性和方法。

🎨 第二部分：你也能画出来！

看完这10个官方案例，发现了吗？所谓"专业"的架构图，也就那样。现在我把这些套路总结出来，你拿走直接用。

先搞清楚：我要画什么类型的图？

不要上来就画！ 先问自己一个问题：我想表达什么？

快速决策表

你想表达...	用什么图	参考案例	核心元素
系统分了几层	分层架构图	JDK、Spring、Netty	矩形堆叠+分隔线
数据怎么流动	流程图	Spring IoC	框+箭头
服务怎么调用	序列图	Dubbo调用链路	数字标号+箭头
有哪些模块	模块图	Spring生态	卡片/圆角矩形
怎么部署的	部署图	Dubbo多活	虚线框+双向箭头
数据结构是啥	数据图	Kafka分区	小格子+编号
版本怎么迭代	时间线图	MySQL历史	横线+点
概念有啥关系	关系图	RocketMQ模型	框+连线

看到了吗？ 8种场景，就这8种常用图。选对了类型，成功了一半！

三个让你的图瞬间专业的秘诀

秘诀1：越简单越好

避免：花哨渐变、阴影、3D效果、一图多义、过多颜色
推荐：基础图形（矩形、圆形、箭头）、一图一主题、2-3种颜色

秘诀2：保持一致

避免：同类元素不同形状、箭头方向混乱、字体大小不一
推荐：统一形状（如数据库都用圆柱体）、统一方向、字体层次分明

秘诀3：留白很重要

避免：元素拥挤、线条密集、无间距
推荐：元素间留空隙、合理分组、适当放大

工具推荐：就这3个够用了！

选择恐惧症？ 别纠结了，我只推荐3个，适合不同场景：

1. Draw.io（推荐新手！）⭐⭐⭐⭐⭐

为什么推荐？

完全免费，功能强大
不用注册，打开就能用
支持离线，数据保存在本地
5分钟上手，拖拽就能画

适合场景：

日常画图（80%的场景都够用）
技术文档配图
项目汇报

上手秘籍：

打开 app.diagrams.net/
选择"创建新图表"
从左侧拖一个矩形到画布
恭喜，你已经开始画图了！

小技巧：

按住Ctrl+D快速复制
用Ctrl+G组合元素
搜索"AWS"、"Azure"找云服务图标

2. PlantUML（程序员专属）⭐⭐⭐⭐

为什么推荐？

用代码画图，适合程序员思维
可以放在Git里版本管理
自动排版，不用手动调整
Markdown原生支持

适合场景：

技术文档（README、Wiki）
代码注释中的架构图
需要版本控制的图

上手秘籍：

less 复制代码

@startuml
' 画一个简单的序列图
Alice -> Bob: 你好
Bob -> Alice: 你好啊
@enduml

在线体验 ：www.plantuml.com/plantuml/

3. PowerPoint / Keynote（别小看它！）⭐⭐⭐⭐

为什么推荐？

你已经会用了！
画完直接用在汇报PPT里
自带很多图标和模板
操作最顺手

适合场景：

项目汇报
快速画草图
对外展示

上手秘籍：

插入 → 形状 → 选矩形
插入 → 形状 → 选箭头
调整一下，完成！

小技巧：

用SmartArt快速生成常见图（流程、层次、循环）
Alt+拖动快速复制
Ctrl+Shift+G取消组合

我该选哪个？一分钟决策

你的需求	推荐工具	理由
我是新手，想快速开始	Draw.io	免费、简单、够用
我要画技术文档	PlantUML	代码化，好维护
我要做项目汇报	PPT/Keynote	画完直接用
我要团队协作	Draw.io	可以存云端（Google Drive等）
我就想画个草图	PPT/纸笔	最快！

记住：工具不重要，能画出来才重要！先用PPT画起来，再慢慢学其他工具。

三步画图法

第1步：明确目标（30秒）

系统分层 → 矩形堆叠
数据流程 → 框+箭头
服务调用 → 序号+箭头

第2步：选择图形（1分钟）

万能组合：矩形（组件/模块）+ 箭头（调用/流向）+ 线条（边界/分层）

第3步：画完收手（5分钟）

聚焦核心：画出关键组件、标清主要流程、连上重要关系。

不必纠结：颜色、阴影、字体等细节。

记住：清晰 > 美观，完成 > 完美！

常见问题

Q1：我画的图不够美观？

重点是能说清楚问题，不是参加设计比赛。官网的图也很朴素。

Q2：需要学习UML吗？

大部分场景不需要。除非做架构师或公司有明确要求，简化版的图完全够用。

Q3：我的图和别人不一样？

没有标准答案！只要能清晰表达即可。同样是分层图，JDK、Spring、Netty的画法也各不相同。

Q4：应该画多详细？

看受众：给领导汇报画核心流程，给团队讲解画主要组件，技术文档可分多张图详细说明。

Q5：画图需要多长时间？

草图5分钟，正式图30分钟，精美图1-2小时。90%的场景30分钟足够。

🎉 现在就开始

看到这里，你应该明白了：大厂的架构图没那么神秘，无非是基础图形+清晰逻辑。

别光看，动手试试（10分钟）：

打开PPT或Draw.io，画个简单流程图：输入 → 处理 → 输出
或者画画你项目的分层架构，就几个矩形框堆起来

然后呢？

每周画一张不同类型的图，一个月后你就熟练了
遇到问题就回来看看这篇文章的快速参考卡片
别追求完美，能说清楚就行

记住：清晰 > 美观，完成 > 完美。Spring、JDK他们也是这么画的，凭什么你不行？

📌 快速参考卡片（保存这张图）

lua 复制代码

┌─────────────────────────────────────────────────────┐
│           架构图绘制快速参考卡片                    │
├─────────────────────────────────────────────────────┤
│                                                     │
│  想表达什么？         用什么图？         画什么？   │
│  ─────────────────────────────────────────────      │
│  系统分层             分层架构图         □ 堆叠     │
│  数据流动             流程图             □ → □     │
│  服务调用             序列图             1→2→3     │
│  模块列表             模块图             卡片       │
│  部署情况             部署图             虚线框     │
│  数据结构             数据图             格子       │
│  版本历史             时间线图           ─●─●─     │
│  概念关系             关系图             □──□     │
│                                                     │
├─────────────────────────────────────────────────────┤
│  核心秘诀：                                         │
│  1. 越简单越好（矩形+箭头就够了）                   │
│  2. 保持一致（同类东西用同样画法）                  │
│  3. 留白很重要（别挤在一起）                        │
│                                                     │
├─────────────────────────────────────────────────────┤
│  推荐工具：                                         │
│  • Draw.io（免费、简单）                            │
│  • PlantUML（代码化）                               │
│  • PPT/Keynote（最熟悉的）                          │
│                                                     │
├─────────────────────────────────────────────────────┤
│  三步画图法：                                       │
│  1. 明确目标（30秒）                                │
│  2. 选简单图形（1分钟）                             │
│  3. 画完收手（5分钟）                               │
│                                                     │
└─────────────────────────────────────────────────────┘

把这张卡片保存下来，下次画图时看一眼！

最后说两句：

画架构图这事，真没那么难。我当年被它吓唬住，觉得自己画不出"专业"的图，结果浪费了好多时间纠结。

后来发现，Spring、JDK这些大厂的图也就那样。矩形、箭头、清晰表达，就完了。

所以别想太多，打开工具，画一个矩形，你就已经开始了。

每个架构师，都是从第一个矩形开始的。
