详解AVL树旋转操作实现

一、AVL树概念

AVL树是最先发明的自平衡⼆叉查找树，AVL是⼀颗空树，或者具备下列性质的二叉搜索树：它的左右子树都是AVL树，且左右子树的高度差的绝对值不超过1AVL树是⼀颗高度平衡搜索⼆叉树，通过控制高度差去控制平衡。

AVL树得名于它的发明者G. M. Adelson-Velsky和E. M. Landis是两个前苏联的科学家，他们在1962年的论文《An algorithm for the organization of information》中发表了它。
AVL树实现这里我们引入⼀个平衡因子(balance factor)的概念，每个结点都有⼀个平衡因子，任何结点的平衡因子等于右子树的高度减去左子树的高度，也就是说任何结点的平衡因子等于0/1/-1，AVL树并不是必须要平衡因子，但是有了平衡因子可以更方便我们去进行观察和控制树是否平衡，就像⼀个风向标⼀样。
思考⼀下为什么AVL树是高度平衡搜索⼆叉树，要求高度差不超过1，而不是高度差是0呢？0不是更好的平衡吗？画画图分析我们发现，不是不想这样设计，而是有些情况是做不到高度差是0的。⽐如⼀棵树是2个结点，4个结点等情况下，高度差最好就是1，无法做到高度差是0
AVL树整体结点数量和分布和完全二叉树类似，高度可以控制在，那么增删查改的效率也可以控制在，相比二叉搜索树有了本质的提升

创建一个树节点和一个树的结构如下：(需要parent指针，后续更新平衡因子可以看到)

cpp 复制代码

template<class K, class V>
struct AVLTreeNode
{
	pair<K, V> _kv;
	AVLTreeNode<K, V>* _left;
	AVLTreeNode<K, V>* _right;
	AVLTreeNode<K, V>* _parent;
	int _bf;

	AVLTreeNode(const pair<K, V>& kv)
		:_kv(kv),
		_left(nullptr),
		_right(nullptr),
		_parent(nullptr),
		_bf(0)
	{}
};

旋转的原则

保持搜索树的规则
让旋转的树从不满足变平衡，其次降低旋转树的高度旋转总共分为四种，左单旋/右单旋/左右双旋/右左双旋。说明：下面的图中，有些结点我们给的是具体值，如10和5等结点，这里是为了方便讲解，实际中是什么值都可以，只要大小关系符合搜索树的性质即可。

在旋转操作实现前先完成插入操作，其实和前面写的二叉平衡树大差不差：

cpp 复制代码

	bool Insert(const pair<K, V>& kv)
	{
		//查找对应位置，这里跟二叉平衡树一样
		if (_root == nullptr)
		{
			_root = new Node(kv);
			return true;
		}
		Node* parent = nullptr;
		Node* cur = _root;
		while (cur)
		{
			if (cur->_kv.first < kv.first)
			{
				parent = cur;
				cur = cur->_right;
			}
			else if (cur->_kv.first > kv.first)
			{
				parent = cur;
				cur = cur->_left;
			}
			else
			{
				return false;
			}
		}
		//插入节点
		cur = new Node(kv);
		if (parent->_kv.first < kv.first)
		{
			parent->_right = cur;
		}
		else
		{
			parent->_left = cur;
		}
		//这里跟二叉平衡树不一样的地方，这里要记录parent方便后续调整位置
		cur->_parent = parent;
		//更新平衡因子
		while (parent)
		{
			if (cur == parent->left) parent->_bf--;
			else parent->_bf++;
		}
		if (parent->_bf == 0) break;
		else if (parent->_bf == 1 || parent->_bf == -1)
		{
			//往上更新
			cur = parent;
			parent = parent->parent;
		}
		else if (parent->_bf == 2 || parent->_bf == -2)
		{
			//旋转
			if (parent->_bf == -2 || parent->_bf == -1)
			{
				//右单旋
				RotateR(node * parent);
			}
			if (parent->_bf == 2 || parent->_bf == 1)
			{
				//左单旋
				RotateL(node * parent);
			}
			if (parent->_bf == -2 || parent->_bf == 1)
			{
				//右左双旋
				RotateLR(node * parent);
			}
			if (parent->_bf == 2 || parent->_bf == -1)
			{
				//左右双旋
				RotateRL(node* parent);
			}
			break;
		}
		else
		{
			assert(false);
		}
	}

右单旋

1、在a子树中插入⼀个新结点，导致a子树的高度从h变成h+1，不断向上更新平衡因子，导致10的平衡因子从-1变成-2，10为根的树左右高度差超过1，违反平衡规则。10为根的树左边太高了，需要往右边旋转，控制两棵树的平衡。

2、旋转核心步骤，因为5 < b子树的值 < 10，将b变成10的左子树，10变成5的右子树，5变成这棵树新的根，符合搜索树的规则，控制了平衡，同时这棵的高度恢复到了插入之前的h+2，符合旋转原则。如果插入之前10整棵树的⼀个局部子树，旋转后不会再影响上⼀层，插入结束了。

具体实现：

cpp 复制代码

void RotateR(node* parent)
{
	node* subl = parent->_left;
	node* sublr = subl->_right;
	//旋转
	parent->_left = sublr;
	if (sublr) sublr->_parent = parent;
	//记录parentparent
	node* parentparent = parent->_parent;
	subl->_right = parent;
	parent->_parent = subl;
	//我们不知道parentparent是根节点还是空所以判断
	if (parentparent == nullptr)
	{
		_root = subl;
		subl->_parent = nullptr;
	}
	else
	{
		if (parentparent->_left == parent) parentparent->_left = subl;
		else parentparent->_right = subl;
		//记录parent方便调整
		subl->_parent = parentparent;
	}
	//更改平衡因子
	parent->_bf = subl->_bf = 0;
}

左单旋

1、在a子树中插入一个新结点，导致a子树的高度从h变成h+1，不断向上更新平衡因子，导致10的平衡因子从1变成2，10为根的树左右高度差超过1，违反平衡规则。10为根的树右边太高了，需要往左边旋转，控制两棵树的平衡。

2、旋转核心步骤，因为10 < b子树的值 < 15，将b变成10的右子树，10变成15的左子树，15变成这棵树新的根，符合搜索树的规则，控制了平衡，同时这棵的高度恢复到了插入之前的h+2，符合旋转原则。如果插入之前10整棵树的⼀个局部子树，旋转后不会再影响上⼀层，插入结束了。

代码实现：

cpp 复制代码

void RotateL(Node* parent)
{
	Node* subR = parent->_right;
	Node* subRL = subR->_left;
	parent->_right = subRL;
	if (subRL)
		subRL->_parent = parent;

	Node* parentParent = parent->_parent;
	subR->_left = parent;
	parent->_parent = subR;

	if (parentParent == nullptr)
	{
		_root = subR;
		subR->_parent = nullptr;
	}
	else
	{
		if (parent == parentParent->_left)
		{
			parentParent->_left = subR;
		}
		else
		{
			parentParent->_right = subR;
		}
		subR->_parent = parentParent;
	}
	parent->_bf = subR->_bf = 0;
}

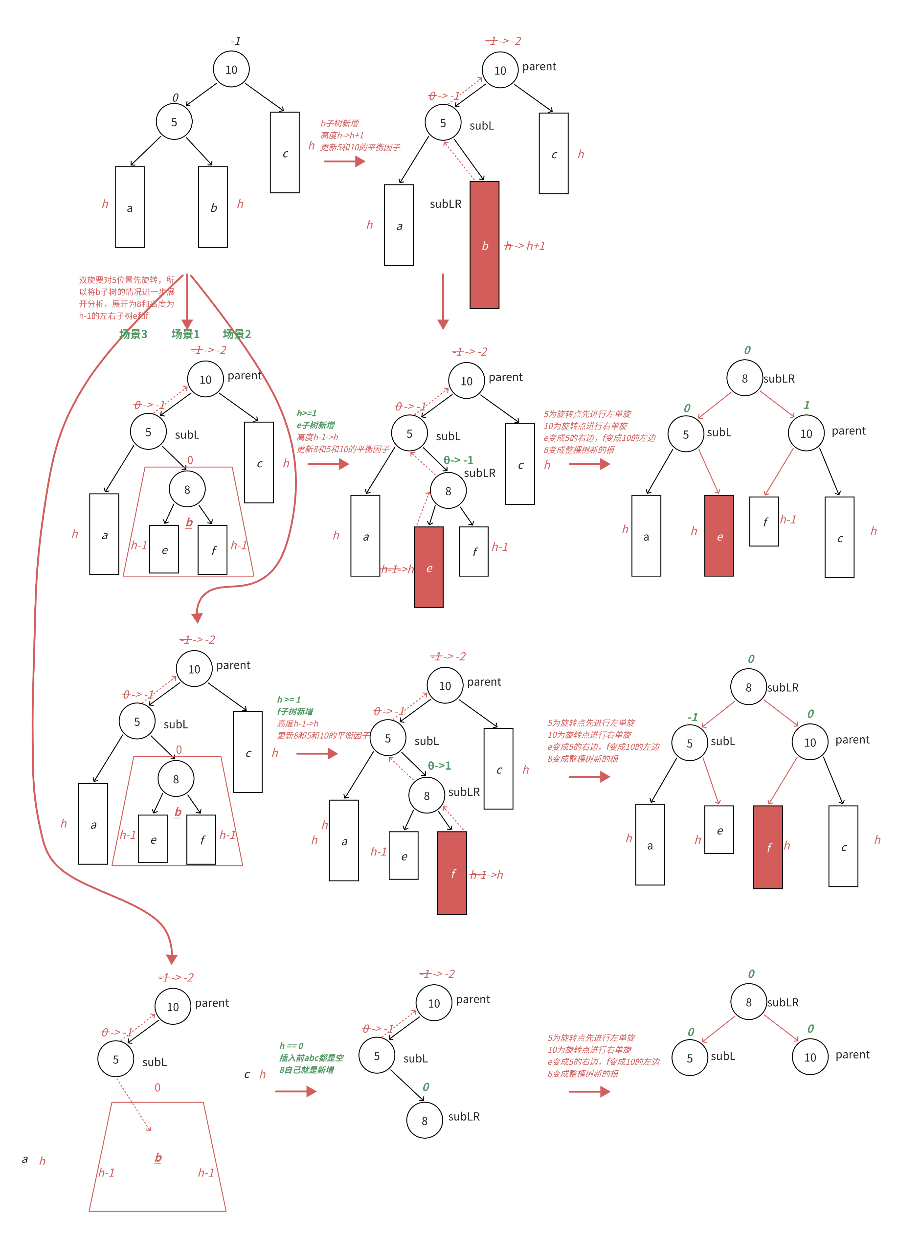

左右双旋

场景1：h >= 1时，新增结点插入在e子树，e子树高度从h-1并为h并不断更新8->5->10平衡因子，引发旋转，其中8的平衡因子为-1，旋转后8和5平衡因子为0，10平衡因子为1。
场景2：h >= 1时，新增结点插入在f子树，f子树高度从h-1变为h并不断更新8->5->10平衡因子，引发旋转，其中8的平衡因子为1，旋转后8和10平衡因子为0，5平衡因子为-1。
场景3：h == 0时，a/b/c都是空树，b自己就是⼀个新增结点，不断更新5->10平衡因子，引发旋转，其中8的平衡因子为0，旋转后8和10和5平衡因子均为0。

代码实现（这里直接复用上面左右单旋的代码就能更加简洁）

cpp 复制代码

void RotateLR(node* parent)
{
	node* subl = parent->_left;
	node* sublr = subl->_right;
	int bf = sublr->_bf;
	//复用
	RotateL(parent->_left);
	RotateR(parent);
	//更新平衡因子
	if (bf == 0)
	{
		sublr->_bf = 0;
		subl->_bf = 0;
		parent->_bf = 0;
	}
	else if (bf == 1)
	{
		sublr->_bf = 0;
		subl->_bf = -1;
		parent->_bf = 0;
	}
	else if (bf == -1)
	{
		sublr->_bf = 0;
		subl->_bf = 0;
		parent->_bf = 1;
	}
	else
	{
		assert(false);
	}
}

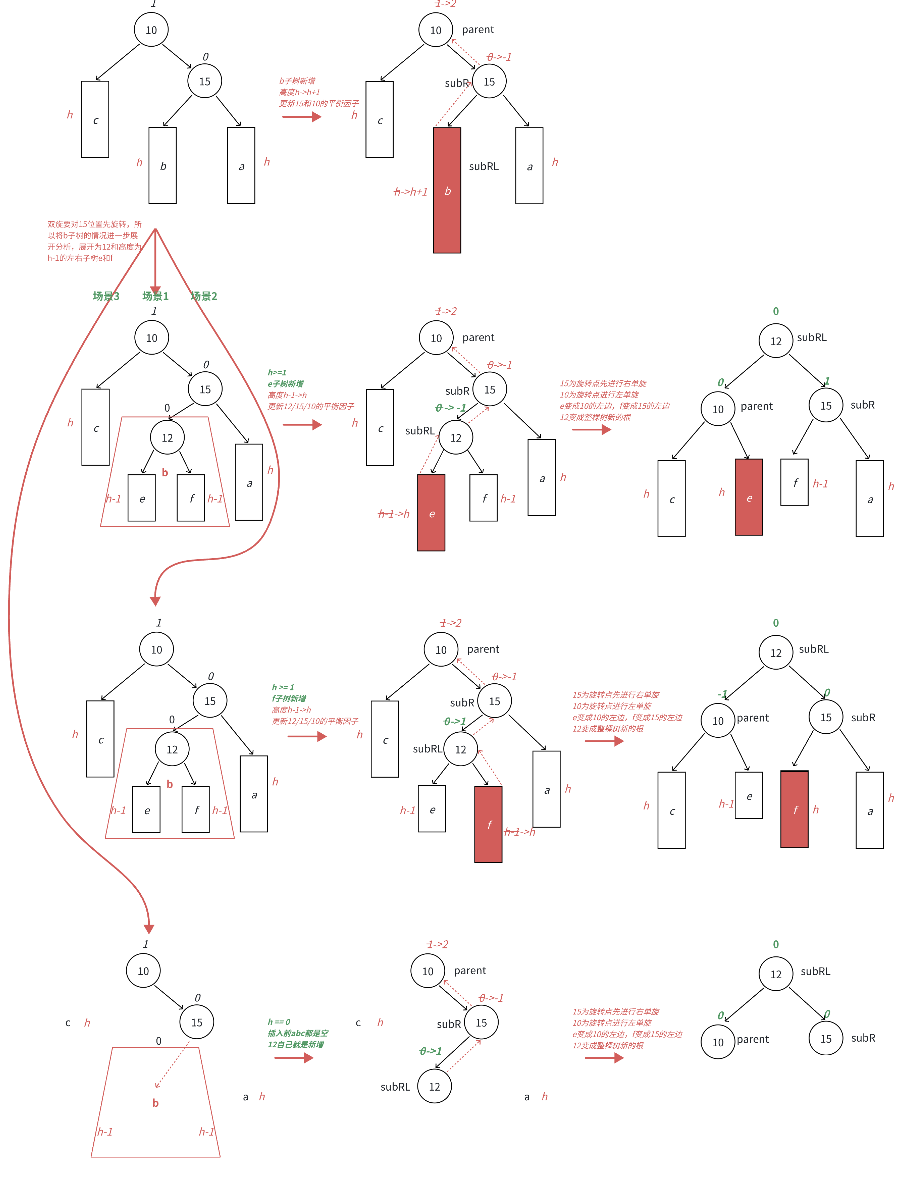

右左双旋

场景1：h >= 1时，新增结点插入在e子树，e子树高度从h-1变为h并不断更新12->15->10平衡因子，引发旋转，其中12的平衡因子为-1，旋转后10和12平衡因子为0，15平衡因子为1。
场景2：h >= 1时，新增结点插入在f子树，f子树高度从h-1变为h并不断更新12->15->10平衡因子，引发旋转，其中12的平衡因子为1，旋转后15和12平衡因子为0，10平衡因子为-1。
场景3：h == 0时，a/b/c都是空树，b自己就是⼀个新增结点，不断更新15->10平衡因子，引发旋转，其中12的平衡因子为0，旋转后10和12和15平衡因子均为0。

代码实现：

cpp 复制代码

void RotateRL(Node* parent)
{
	Node* subR = parent->_right;
	Node* subRL = subR->_left;
	int bf = subRL->_bf;

	RotateR(parent->_right);
	RotateL(parent);
	if (bf == 0)
	{
		subR->_bf = 0;
		subRL->_bf = 0;
		parent->_bf = 0;
	}
	else if (bf == 1)
	{
		subR->_bf = 0;
		subRL->_bf = 0;
		parent->_bf = -1;
	}
	else if (bf == -1)
	{
		subR->_bf = 1;
		subRL->_bf = 0;
		parent->_bf = 0;
	}
	else
	{
		assert(false);
	}
}
