前言
1. 直方图与傅里叶变换
1.1 直方图定义

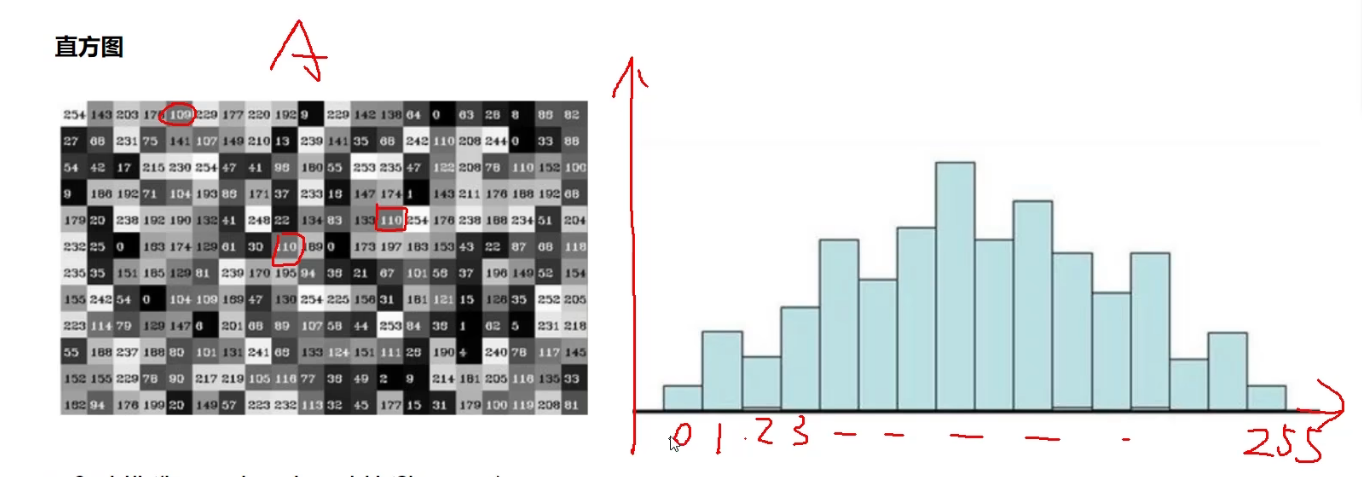

就是统计每一个像素值有多少个点
java
cv2.calcHist(images,channels,mask,histSize,ranges)
images: 原图像图像格式为 uint8 或 float32。当传入函数时应 用中括号 [] 括来例如[img]
channels: 同样用中括号括来它会告函数我们统幅图 像的直方图。如果入图像是灰度图它的值就是 [0]，如果是彩色图像 的传入的参数可以是 [0][1][2] 它们分别对应着 BGR。
mask: 掩模图像。统整幅图像的直方图就把它为 None。但是如 果你想统图像某一部分的直方图的你就制作一个掩模图像并 使用它。
histSize:BIN 的数目。也应用中括号括来，就是0~256，还是0~10,11~20这样划分
ranges: 像素值范围常为 [0~256]
java
img = cv2.imread('./cat.jpg',0) #0表示灰度图

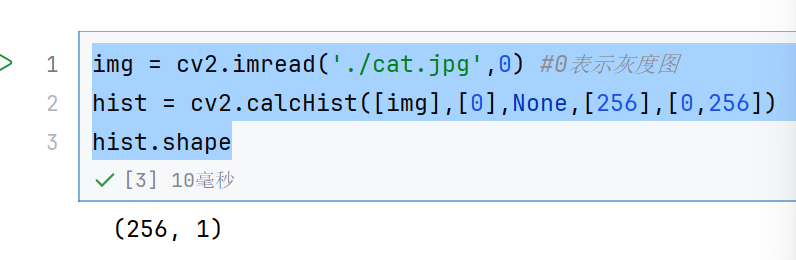

hist = cv2.calcHist([img],[0],None,[256],[0,256])
hist.shape
256表示有256个取值，其实就是0~255的每个值
1表示每个值出现个数
java

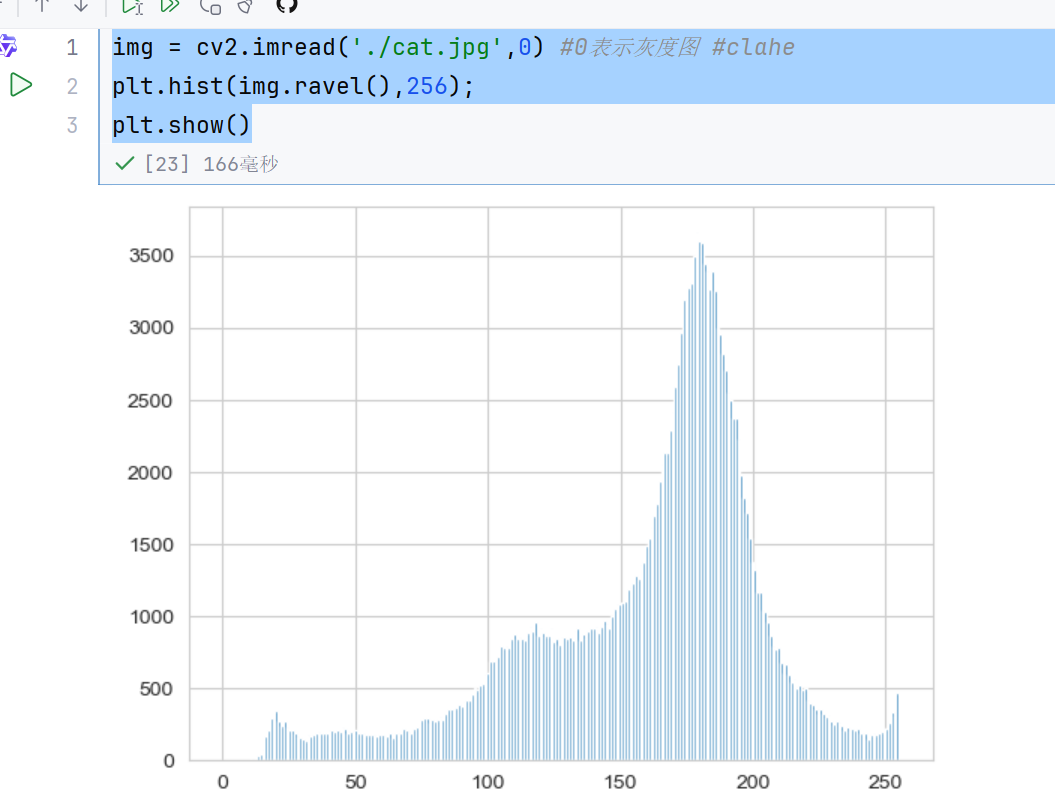

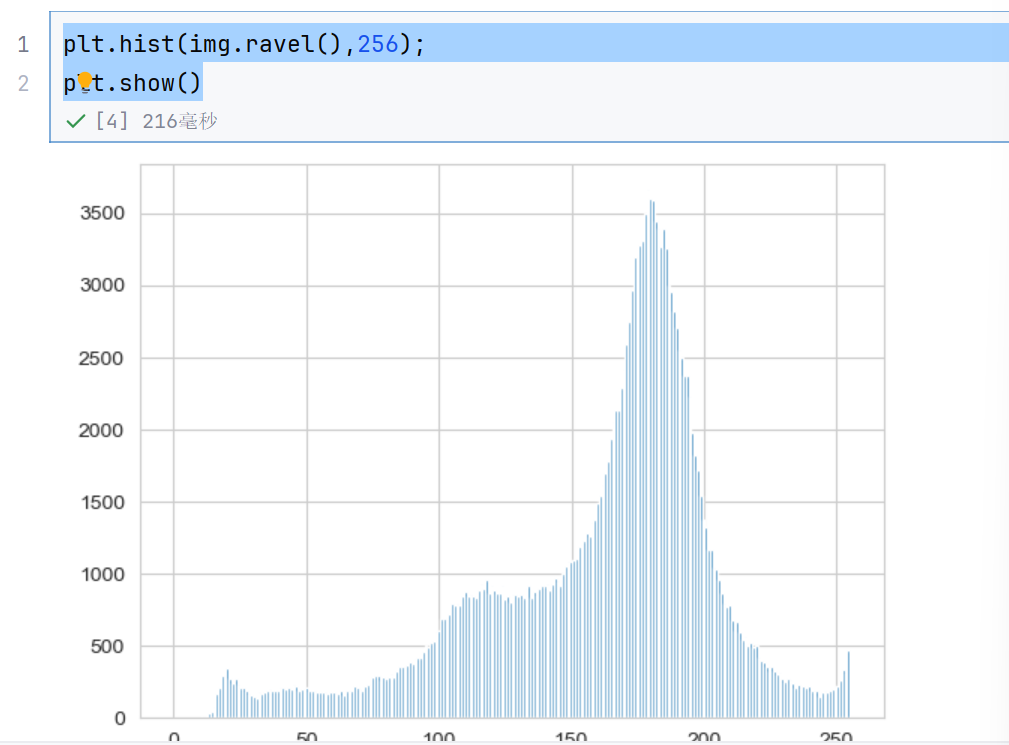

plt.hist(img.ravel(),256);
plt.show()
java
img = cv2.imread('./cat.jpg')
color = ('b','g','r')
for i,col in enumerate(color):
histr = cv2.calcHist([img],[i],None,[256],[0,256])
plt.plot(histr,color = col)
plt.xlim([0,256]) i就是0,1，2，col就是bgr
1.2 mask操作
这个就是掩码的作用
java
# 创建mast
mask = np.zeros(img.shape[:2], np.uint8)
print (mask.shape)
mask[100:300, 100:400] = 255
cv_show(mask,'mask')
mask的形状要和img的形状一样
java
img = cv2.imread('./cat.jpg', 0)
cv_show(img,'img')

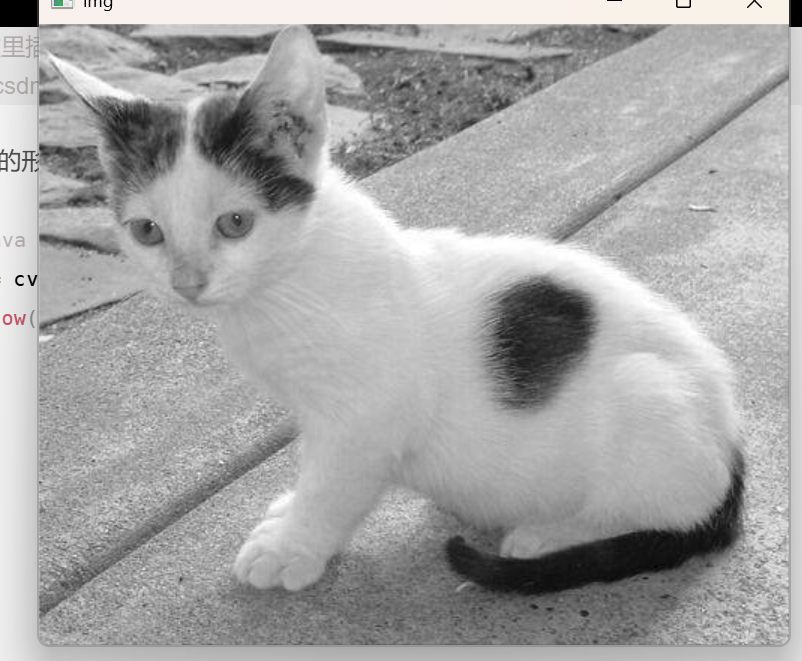

java

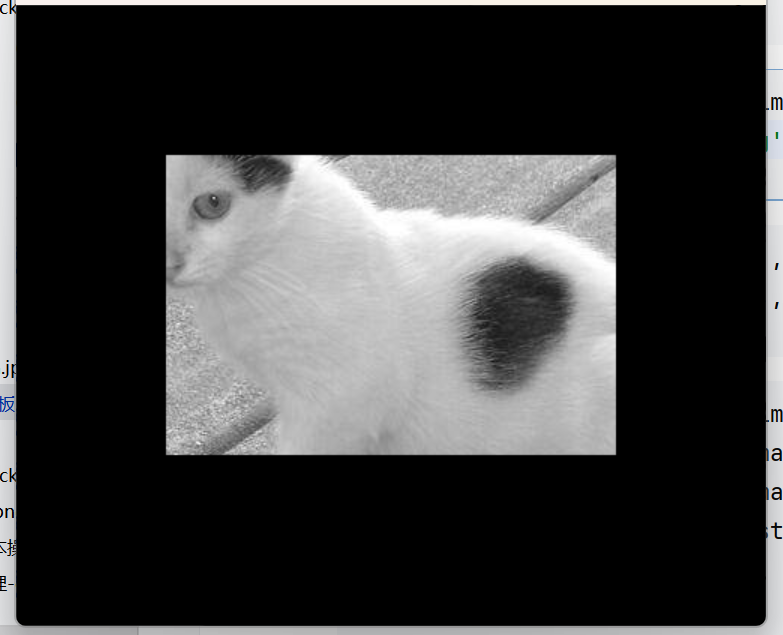

masked_img = cv2.bitwise_and(img, img, mask=mask)#与操作
cv_show(masked_img,'masked_img')and0的话，那么就是0，就是黑色了
java
hist_full = cv2.calcHist([img], [0], None, [256], [0, 256])
hist_mask = cv2.calcHist([img], [0], mask, [256], [0, 256])
java

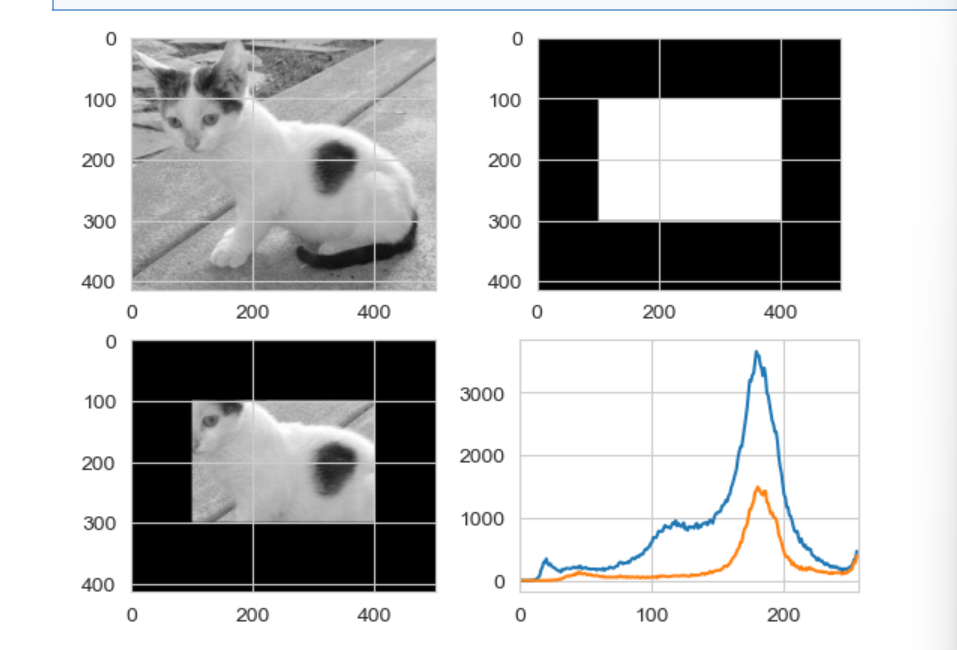

plt.subplot(221), plt.imshow(img, 'gray')
plt.subplot(222), plt.imshow(mask, 'gray')
plt.subplot(223), plt.imshow(masked_img, 'gray')
plt.subplot(224), plt.plot(hist_full), plt.plot(hist_mask)
plt.xlim([0, 256])
plt.show()

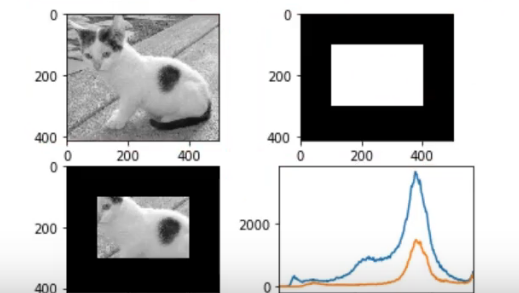

黄色的线是hist_mask，因为要矮一点
1.3 直方图均衡化

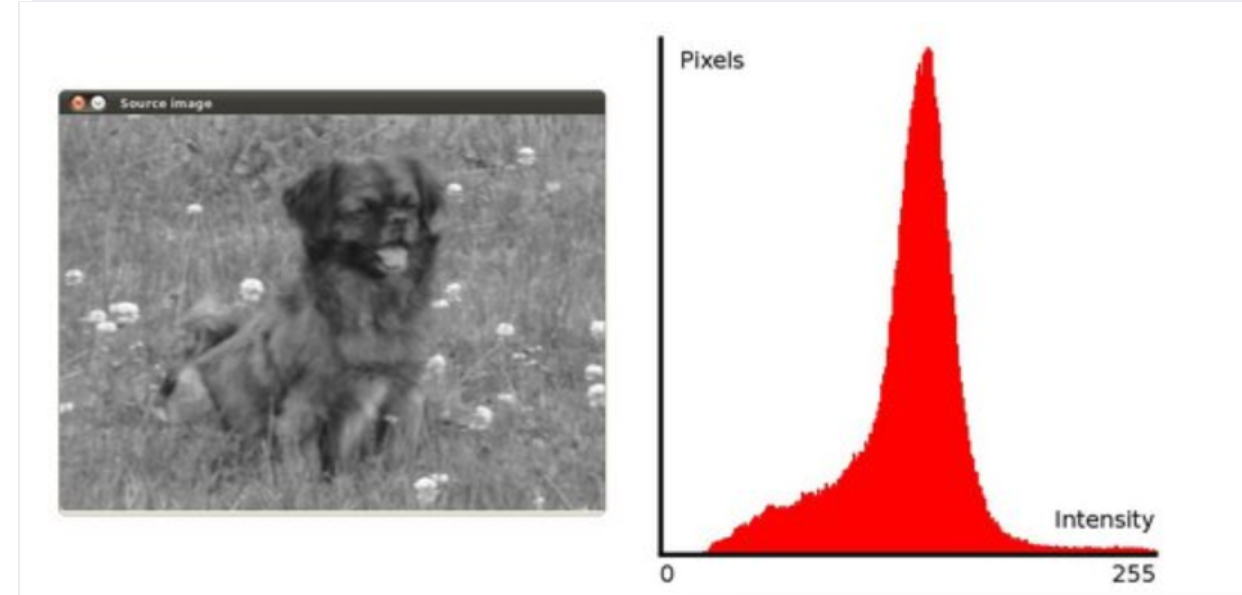

这个就是不均衡

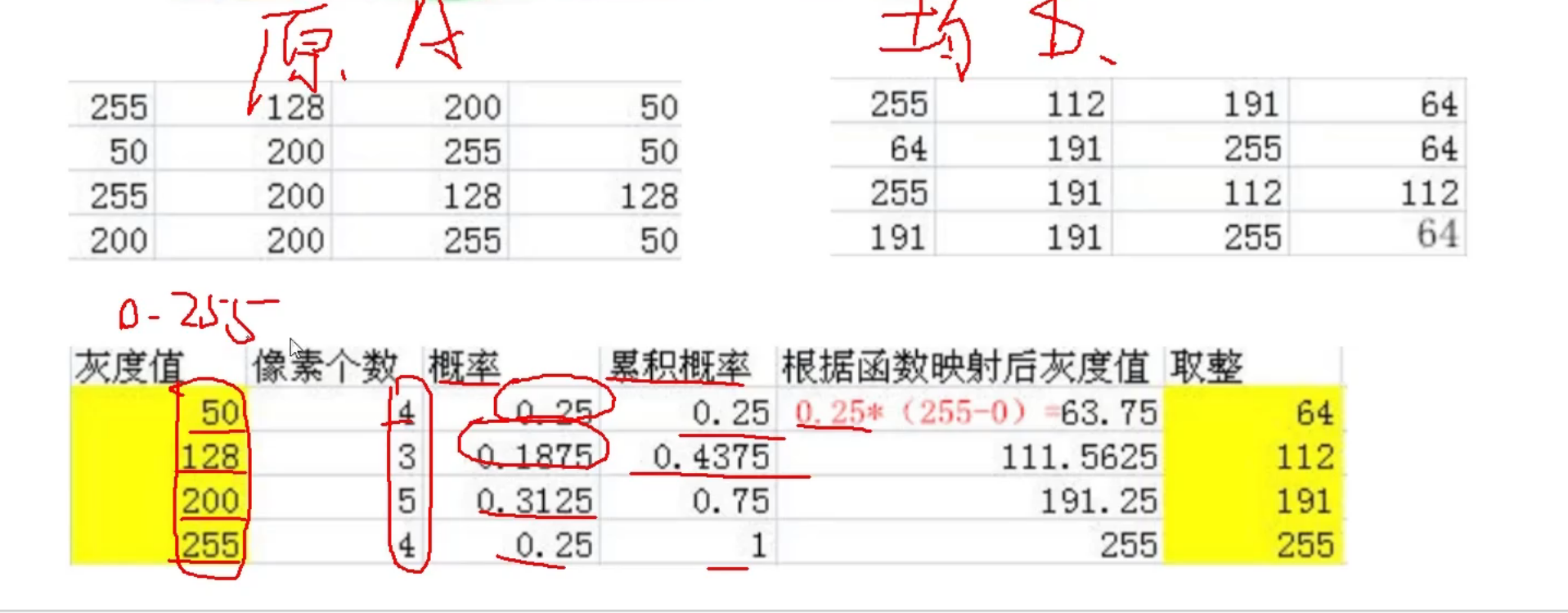

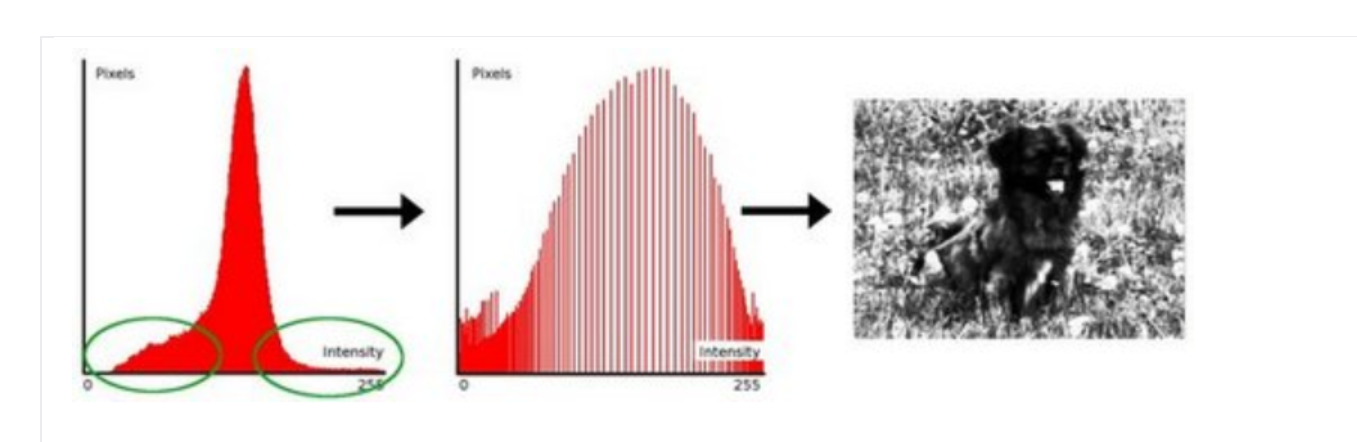

这样就变均衡了
就是这样计算就变均衡了
java
img = cv2.imread('./cat.jpg',0) #0表示灰度图 #clahe

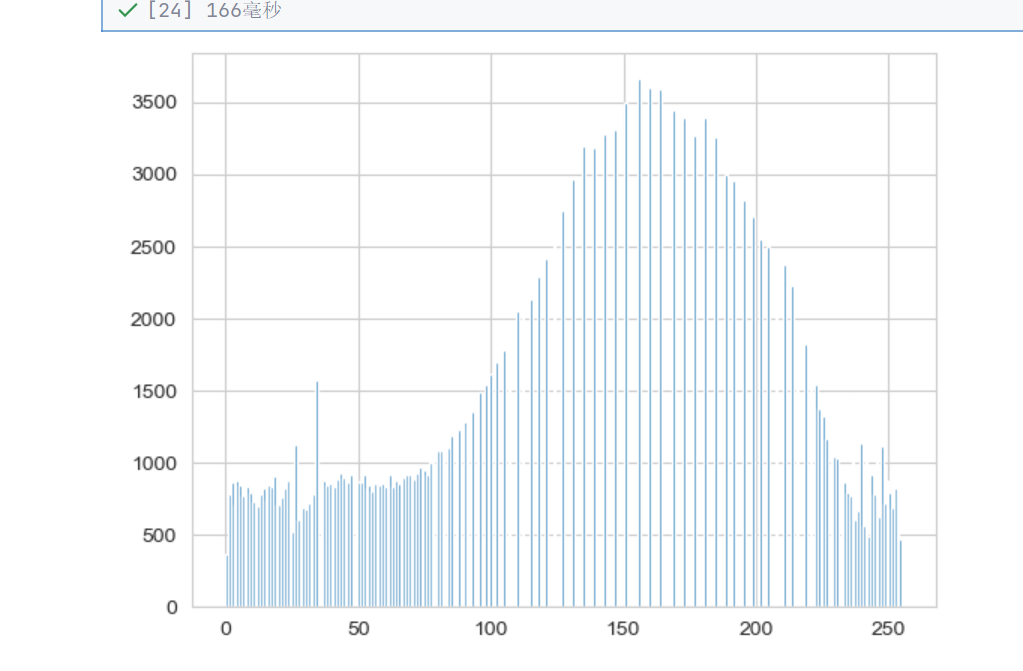

plt.hist(img.ravel(),256);
plt.show()
java
equ = cv2.equalizeHist(img)
plt.hist(equ.ravel(),256)
plt.show()
变胖了
java
res = np.hstack((img,equ))
cv_show(res,'res')

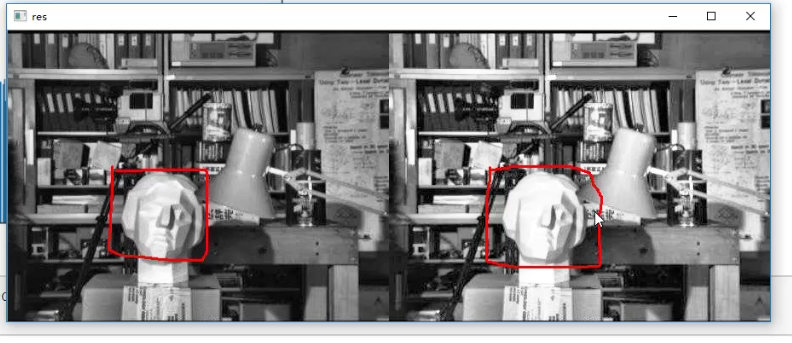

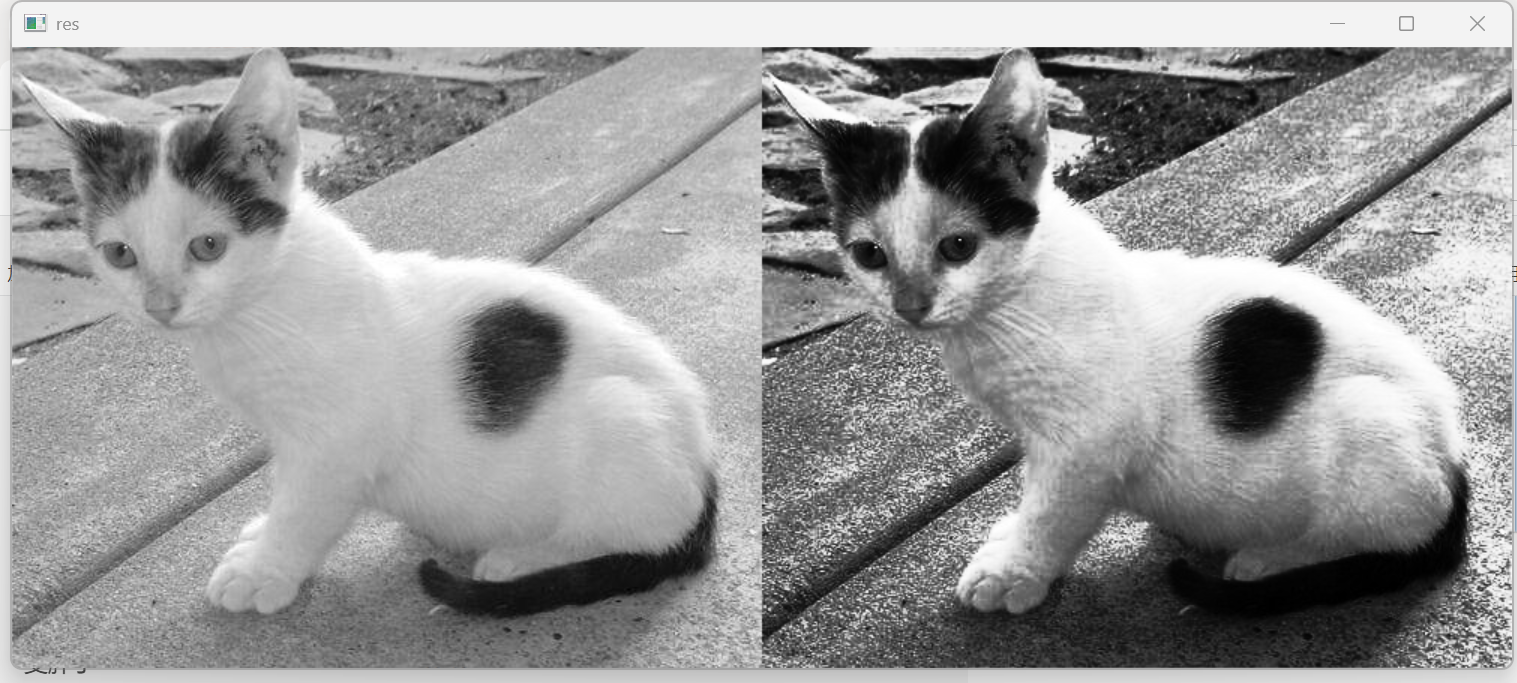

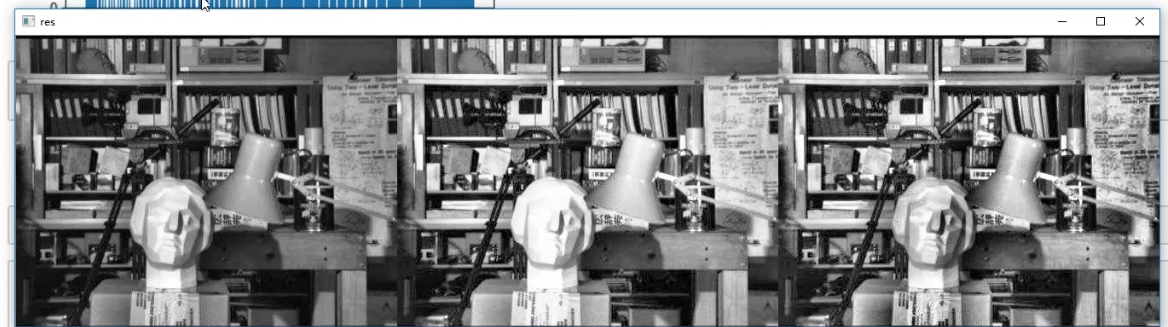

感觉均衡化之后，就变黑一点了
感觉变得更显眼了

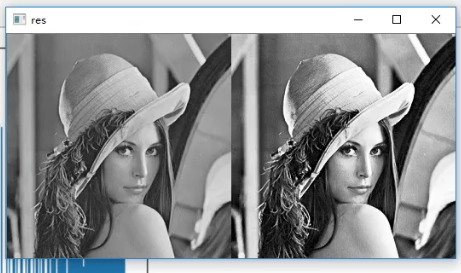

感觉变亮了，也变模糊了
比如人脸就变模糊了，那么如果分模块均衡化呢，这样就不会把脸的像素均衡化到其他地方了
1.4 自适应直方图均衡化
java
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8))
java
res_clahe = clahe.apply(img)
res = np.hstack((img,equ,res_clahe))
cv_show(res,'res')
最后一个图就是局部均衡化
第二个是全局均衡化
但是局部均衡化的话，边界感比较明显
1.5 傅里叶变换

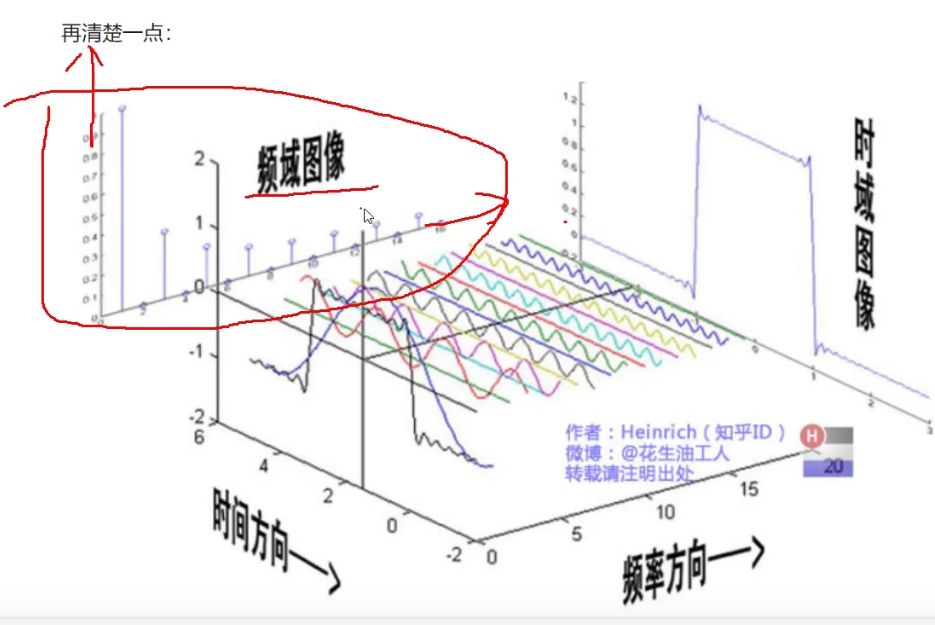

我们生活在时间的世界中，早上7:00起来吃早饭，8:00去挤地铁，9:00开始上班。。。以时间为参照就是时域分析。
但是在频域中一切都是静止的！

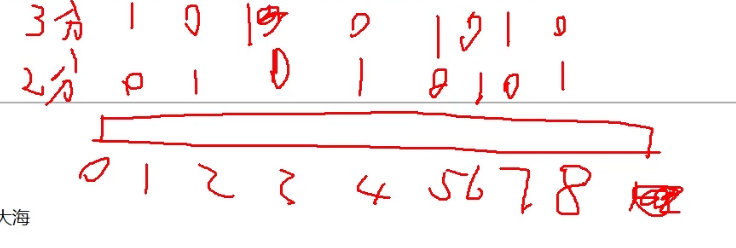

按照频域描述就是每隔一分钟得一个三分，每隔一分钟得一个两分

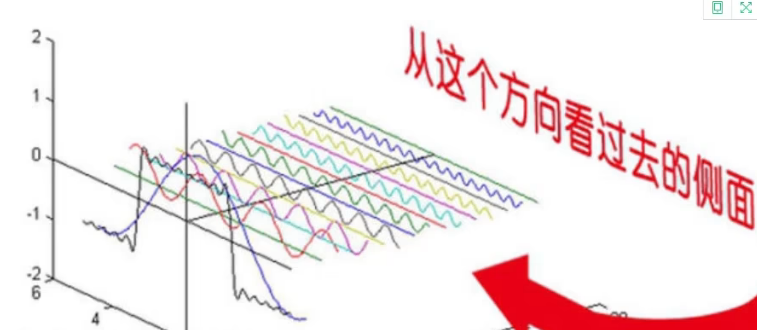

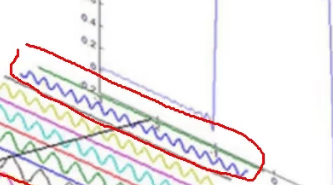

任何一个周期函数都可以用很多个正弦波堆积出来
1.6 频域变换结果
高频：变化剧烈的灰度分量，例如边界
低频：变化缓慢的灰度分量，例如一片大海
滤波
低通滤波器：只保留低频，没有边界了，会使得图像模糊
高通滤波器：只保留高频，保留所有边界，边界锐化，会使得图像细节增强
opencv中主要就是cv2.dft()和cv2.idft()，输入图像需要先转换成np.float32 格式，得到的结果中频率为0的部分会在左上角，通常要转换到中心位置，通过shift变换
java
import numpy as np
import cv2
from matplotlib import pyplot as plt
img = cv2.imread('../img/lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)

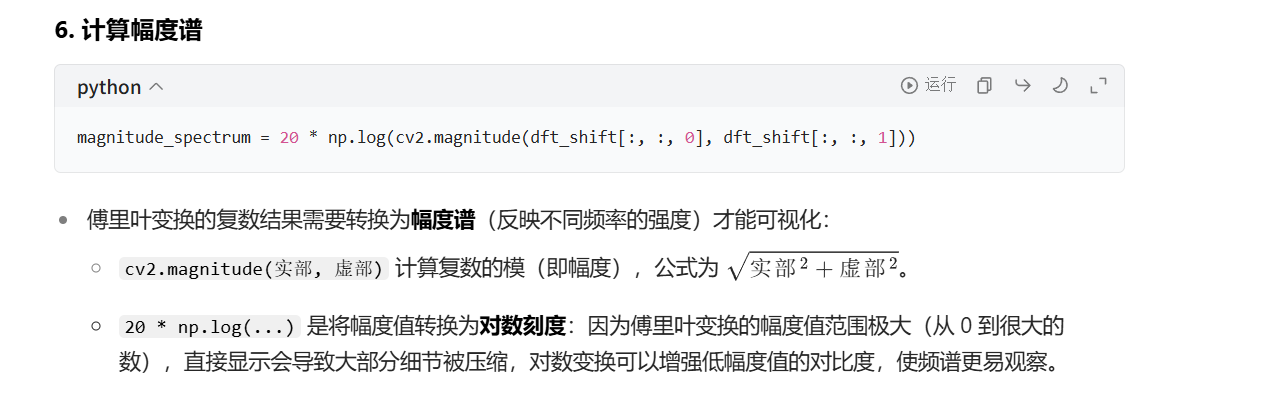

magnitude_spectrum = 20*np.log(cv2.magnitude(dft_shift[:,:,0],dft_shift[:,:,1]))
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(magnitude_spectrum, cmap = 'gray')
plt.title('Magnitude Spectrum'), plt.xticks([]), plt.yticks([])
plt.show()dft表示执行傅里叶变换
fftshift表示把低频值放在数组中间
cv2.dft() 是 OpenCV 中实现离散傅里叶变换的函数。
flags=cv2.DFT_COMPLEX_OUTPUT 表示输出结果为复数形式（傅里叶变换的结果是复数，包含实部和虚部）。
输出 dft 是一个三维数组，形状为 (高度, 宽度, 2)，其中最后一个维度的两个元素分别对应复数的实部和虚部。
傅里叶变换的原始结果中，低频分量（对应图像的平滑区域）分布在频谱的角落，高频分量（对应边缘、噪声等细节）分布在四周。
np.fft.fftshift() 可以将低频分量移至频谱的中心，方便后续观察和处理（如滤波）。

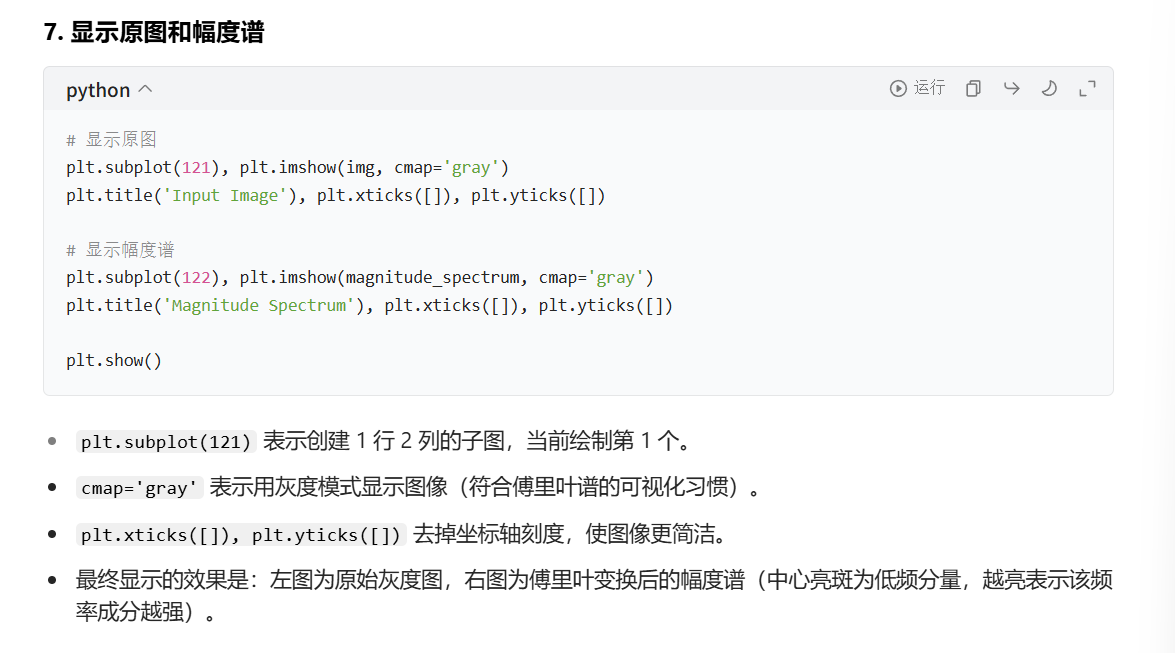

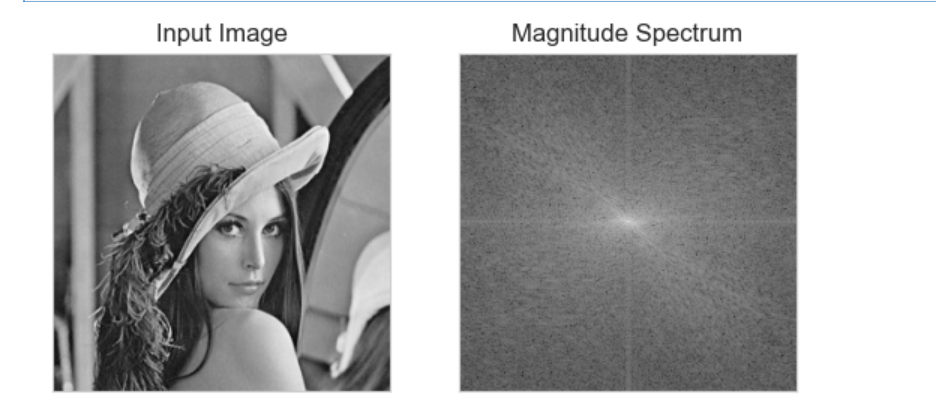

最终显示的效果是：左图为原始灰度图，右图为傅里叶变换后的幅度谱（中心亮斑为低频分量，越亮表示该频率成分越强）。
中间比较亮---》低频，越往外，越高频，越暗
1.7 低通和高通滤波
java
import numpy as np
import cv2
from matplotlib import pyplot as plt
img = cv2.imread('lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
rows, cols = img.shape
crow, ccol = int(rows/2) , int(cols/2) # 中心位置
# 低通滤波
mask = np.zeros((rows, cols, 2), np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 1
# IDFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:,:,0],img_back[:,:,1])
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('Result'), plt.xticks([]), plt.yticks([])
plt.show() rows, cols = img.shape # 获取图像尺寸（高度、宽度）
crow, ccol = int(rows/2), int(cols/2) # 计算频谱中心坐标（整数）
#创建低通滤波器掩码（mask）
mask = np.zeros((rows, cols, 2), np.uint8) # 初始化全0掩码，形状与dft_shift一致（最后一维为2，对应复数的实部和虚部）
mask[crow-30:crow+30, ccol-30:ccol+30] = 1 # 将中心30x30区域设为1（保留低频）
这个mask就只有中心区域为1，其他为0
java

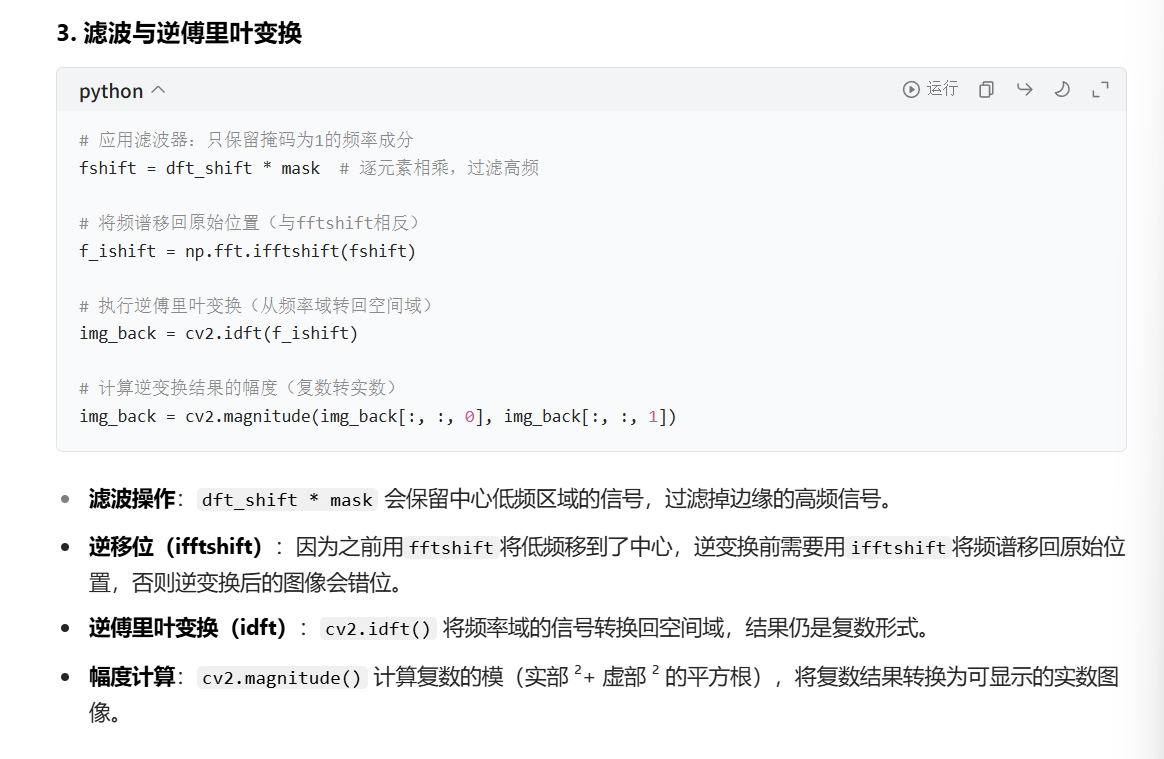

# 应用滤波器：只保留掩码为1的频率成分
fshift = dft_shift * mask # 逐元素相乘，过滤高频，全部为0了
# 将频谱移回原始位置（与fftshift相反）
f_ishift = np.fft.ifftshift(fshift)
# 执行逆傅里叶变换（从频率域转回空间域）
img_back = cv2.idft(f_ishift)
# 计算逆变换结果的幅度（复数转实数）
img_back = cv2.magnitude(img_back[:, :, 0], img_back[:, :, 1])

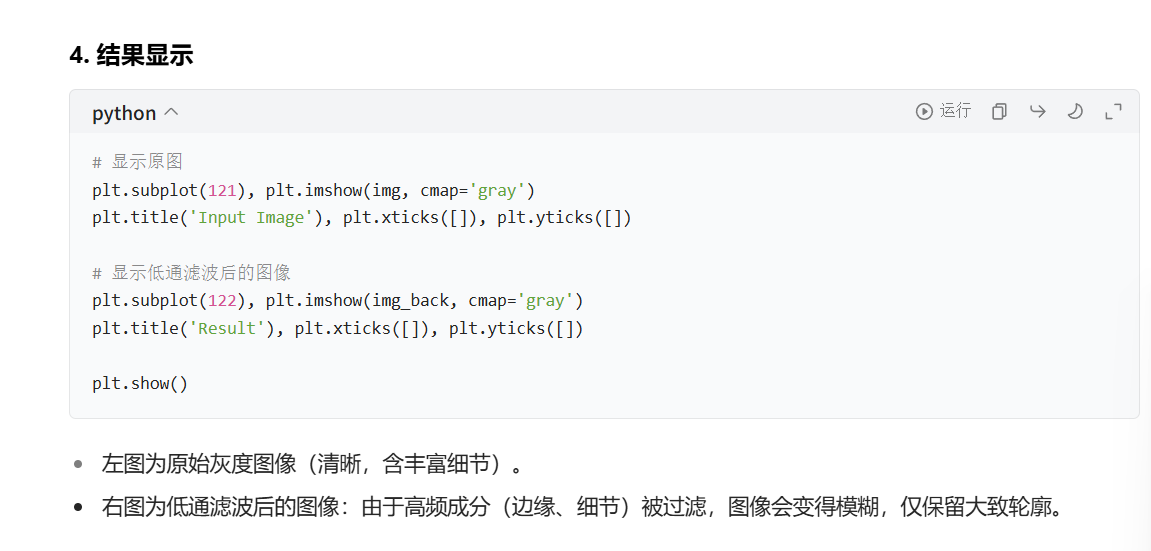

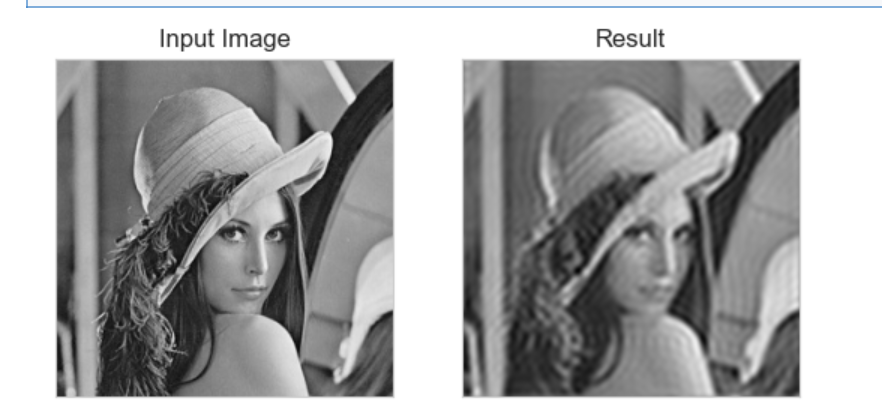

低通滤波---》变模糊了
java
img = cv2.imread('../img/lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
rows, cols = img.shape
crow, ccol = int(rows/2) , int(cols/2) # 中心位置
# 高通滤波
mask = np.ones((rows, cols, 2), np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 0
# IDFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:,:,0],img_back[:,:,1])
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('Result'), plt.xticks([]), plt.yticks([])

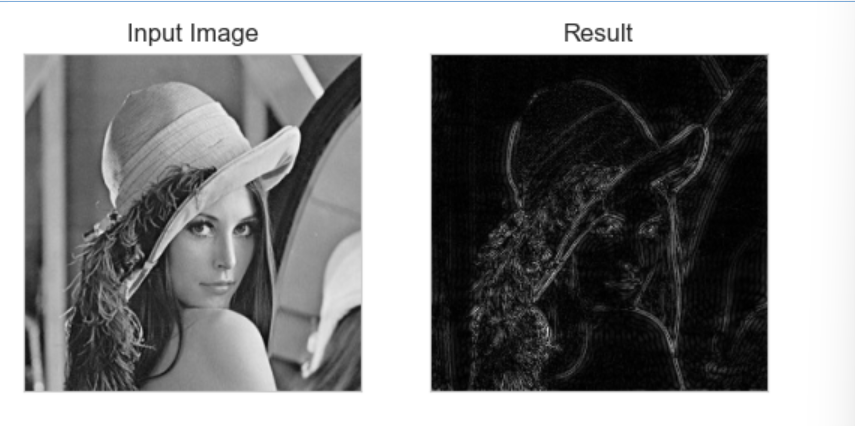

plt.show() 高通滤波就是把低通变为0，高通*1不变了
只留下边界了
2. 项目实战-信用卡数字识别

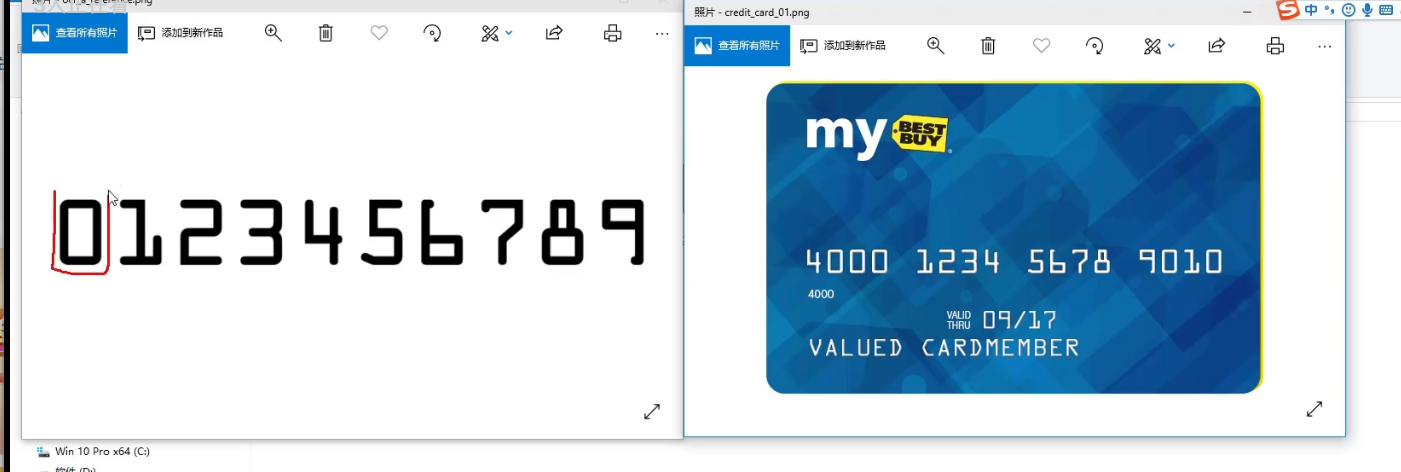

左边的是模版，挨个挨个判断检测就可以了
轮廓检测---》内轮廓，外轮廓（要这个）------》，轮廓外接矩形
预处理---》灰度--》过滤数字----》轮廓长宽比例判断，先框4000，在细致操作
2.1 代码
java
# 导入工具包
from imutils import contours
import numpy as np
import cv2
import myutils
# 指定信用卡类型
FIRST_NUMBER = {
"3": "American Express",
"4": "Visa",
"5": "MasterCard",
"6": "Discover Card"
}
# 绘图展示
def cv_show(name,img):
cv2.imshow(name, img)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 读取一个模板图像
img = cv2.imread("./images/ocr_a_reference.png")
cv_show('img',img)
# 灰度图
ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
cv_show('ref',ref)
# 二值图像
ref = cv2.threshold(ref, 10, 255, cv2.THRESH_BINARY_INV)[1]
# 10：阈值。所有灰度值小于10的像素将被设置为0（黑色），所有灰度值大于或等于10的像素将被设置为255（白色）。
# 255：最大值。这里设置为255，表示白色。
# cv2.THRESH_BINARY_INV：阈值类型。THRESH_BINARY_INV 表示反转二值化，即小于阈值的像素设置为255，大于或等于阈值的像素设置为0。这通常用于将背景设置为白色，目标对象设置为黑色。
cv_show('ref',ref)
# 计算轮廓
#cv2.findContours()函数接受的参数为二值图，即黑白的（不是灰度图）,cv2.RETR_EXTERNAL只检测外轮廓，cv2.CHAIN_APPROX_SIMPLE只保留终点坐标
#返回的list中每个元素都是图像中的一个轮廓
refCnts, hierarchy = cv2.findContours(ref.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# ref.copy()：对二值图像 ref 进行拷贝，因为 cv2.findContours 会修改输入图像。
# cv2.RETR_EXTERNAL：轮廓检索模式，表示只检索最外层的轮廓。
# cv2.CHAIN_APPROX_SIMPLE：轮廓近似方法，表示只保留轮廓的端点，减少数据量。
# refCnts：检测到的轮廓列表。
# hierarchy：轮廓的层次结构信息。
cv2.drawContours(img,refCnts,-1,(0,0,255),3)
# refCnts：轮廓列表。
# -1：表示绘制所有轮廓。
# (0, 0, 255)：轮廓的颜色，这里设置为红色。
# 3：轮廓的线条宽度。
cv_show('img',img)
print (len(refCnts))
refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0] #排序，从左到右，从上到下,返回的是排完序的轮廓
digits = {}
# 遍历每一个轮廓，i 是索引，c 是当前轮廓。
for (i, c) in enumerate(refCnts):
# 计算外接矩形并且resize成合适大小
(x, y, w, h) = cv2.boundingRect(c)
roi = ref[y:y + h, x:x + w]
roi = cv2.resize(roi, (57, 88))
# 每一个数字对应每一个模板
digits[i] = roi
# 初始化卷积核，卷积核通常用于图像形态学操作，如膨胀（dilation）、腐蚀（erosion）、开运算（opening）和闭运算（closing）
rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))
sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
#读取输入图像，预处理

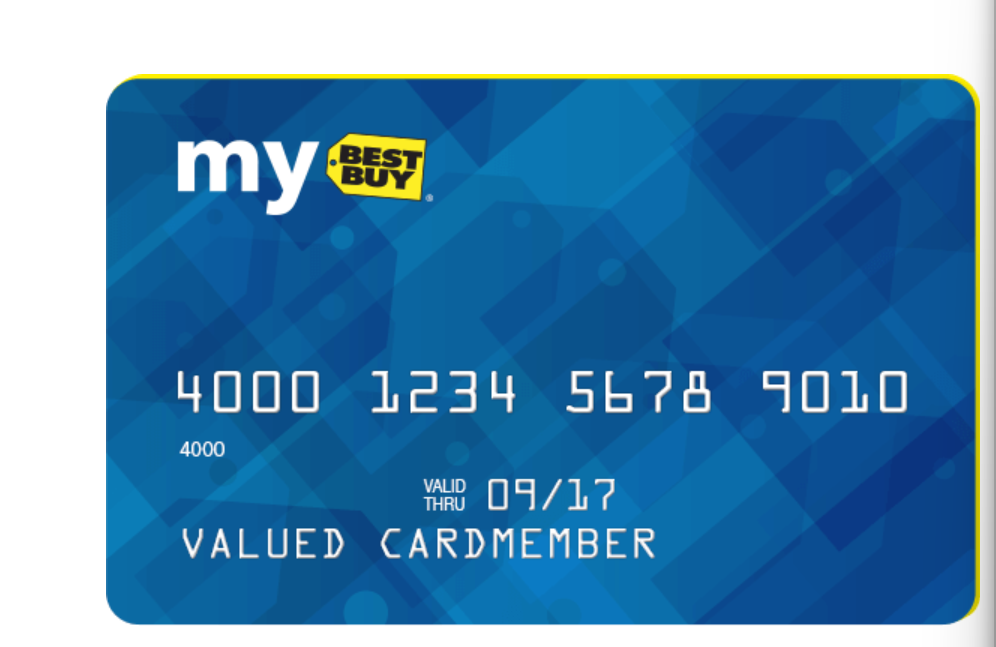

image = cv2.imread("./images/credit_card_01.png")
cv_show('image',image)
image = myutils.resize(image, width=300)
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
cv_show('gray',gray)
#礼帽操作，突出更明亮的区域，用于突出图像中比周围区域更明亮的部分。礼帽操作通常用于增强图像中的小亮点或细节。
tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)
cv_show('tophat',tophat)
# 计算图像的水平梯度（gradX），cv2.Sobel：计算图像的梯度。
gradX = cv2.Sobel(tophat, ddepth=cv2.CV_32F, dx=1, dy=0, #ksize=-1相当于用3*3的
ksize=-1)
# dx=1：计算水平方向的梯度（x 方向）。
# dy=0：不计算垂直方向的梯度（y 方向）。
# ksize=-1：使用默认的 3x3 滤波器
# 计算梯度的绝对值，确保所有值都是非负的。
gradX = np.absolute(gradX)
(minVal, maxVal) = (np.min(gradX), np.max(gradX))
# np.min(gradX) 和 np.max(gradX)：计算梯度图像的最小值和最大值。
# 归一化：将梯度图像的值范围调整到 0 到 255 之间。
gradX = (255 * ((gradX - minVal) / (maxVal - minVal)))
gradX = gradX.astype("uint8")
print (np.array(gradX).shape)
cv_show('gradX',gradX)
#通过闭操作（先膨胀，再腐蚀）将数字连在一起
gradX = cv2.morphologyEx(gradX, cv2.MORPH_CLOSE, rectKernel)
cv_show('gradX',gradX)
#THRESH_OTSU会自动寻找合适的阈值，适合双峰，需把阈值参数设置为0
thresh = cv2.threshold(gradX, 0, 255,
cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cv_show('thresh',thresh)
#再来一个闭操作，先膨胀，在腐蚀
thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel) #再来一个闭操作
cv_show('thresh',thresh)
# 计算轮廓
threshCnts, hierarchy = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL,
cv2.CHAIN_APPROX_SIMPLE)
# 把经过很多次操作之后的轮廓，画在原始图像之中
cnts = threshCnts
cur_img = image.copy()
cv2.drawContours(cur_img,cnts,-1,(0,0,255),3)
cv_show('img',cur_img)
locs = []
# 遍历轮廓
for (i, c) in enumerate(cnts):
# 计算矩形
(x, y, w, h) = cv2.boundingRect(c)
# 计算长宽比例
ar = w / float(h)
# 选择合适的区域，根据实际任务来，这里的基本都是四个数字一组
if ar > 2.5 and ar < 4.0:
if (w > 40 and w < 55) and (h > 10 and h < 20):
#符合的留下来
locs.append((x, y, w, h))
# 将符合的轮廓从左到右排序
locs = sorted(locs, key=lambda x:x[0])
output = []
# 遍历每一个轮廓中的数字
for (i, (gX, gY, gW, gH)) in enumerate(locs):
# initialize the list of group digits
groupOutput = []
# 根据坐标提取每一个组
group = gray[gY - 5:gY + gH + 5, gX - 5:gX + gW + 5]
cv_show('group',group)
# 预处理
group = cv2.threshold(group, 0, 255,
cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cv_show('group',group)
# 计算每一组的轮廓
digitCnts,hierarchy = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL,
cv2.CHAIN_APPROX_SIMPLE)
digitCnts = contours.sort_contours(digitCnts,
method="left-to-right")[0]
# 计算每一组中的每一个数值
for c in digitCnts:
# 找到当前数值的轮廓，resize成合适的的大小
(x, y, w, h) = cv2.boundingRect(c)
roi = group[y:y + h, x:x + w]
roi = cv2.resize(roi, (57, 88))
cv_show('roi',roi)
# 计算匹配得分
scores = []
# 在模板中计算每一个得分
for (digit, digitROI) in digits.items():
# 模板匹配
result = cv2.matchTemplate(roi, digitROI,
cv2.TM_CCOEFF)
(_, score, _, _) = cv2.minMaxLoc(result)
scores.append(score)
# 得到最合适的数字，找出最大值的下标
groupOutput.append(str(np.argmax(scores)))
# 画出来
cv2.rectangle(image, (gX - 5, gY - 5),
(gX + gW + 5, gY + gH + 5), (0, 0, 255), 1)
cv2.putText(image, "".join(groupOutput), (gX, gY - 15),
cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2)
# 得到结果
output.extend(groupOutput)
# 打印结果
print("Credit Card Type: {}".format(FIRST_NUMBER[output[0]]))
print("Credit Card #: {}".format("".join(output)))
cv2.imshow("Image", image)
cv2.waitKey(0)

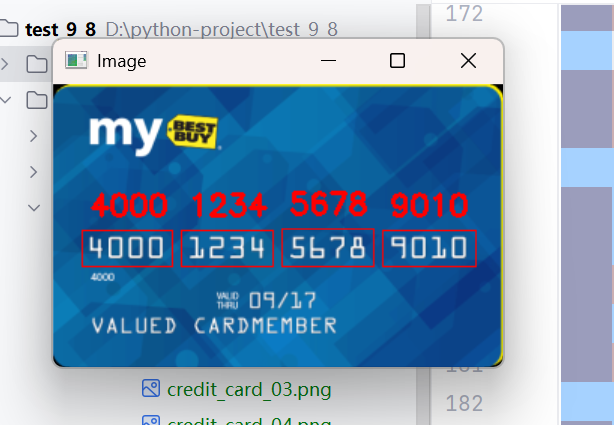

这个就是最终的结果
