WST4045:汽车阅读灯智能高边开关

随着"第三生活空间"概念升温,汽车阅读灯需支持触控调光、渐灭延时、OTA升级,峰值电流4 A,对高边功率开关提出"负电压驱动、小封装、低损耗"三重挑战。微硕WINSOK推出的WST4045 P沟MOSFET,以-40 V耐压、73 mΩ低导通电阻及SOT-23-3L 3 mm封装,一颗器件即可替代传统继电器+保险丝组合,助力阅读灯模组减重60 %、暗电流<100 µA,成为主机厂布局"智能顶棚"灯光的理想高边开关。

一、市场与技术趋势
  1. 政策+消费双驱:2025年中国智能阅读灯渗透率将突破80 %,触控+延时渐灭成标配;

  2. 功能升级:顶棚灯带集成RGB+阅读灯+麦克风,单路峰值4 A,要求器件持续工作于85 ℃环境;

  3. 节能法规:整车暗电流限值<300 µA,传统继电器方案无法满足,P沟高边驱动成为主流。

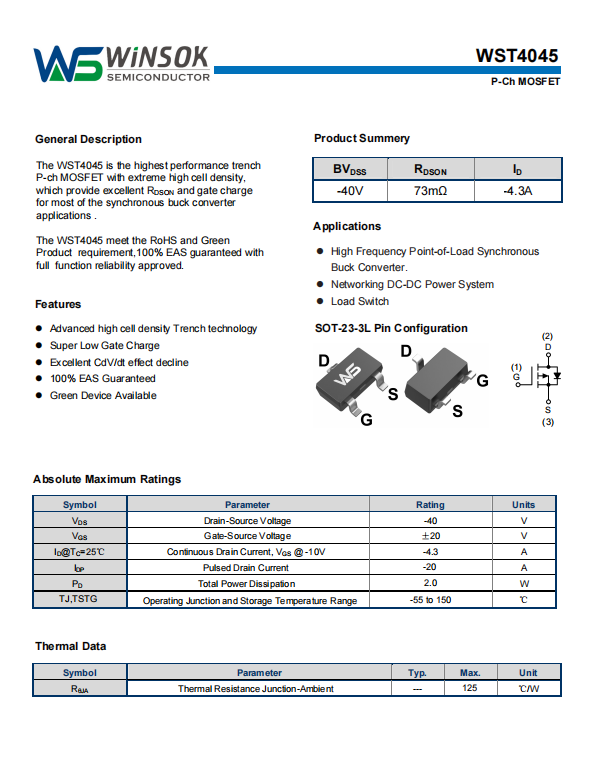

二、WST4045关键特性
  • -40 V耐压 :轻松覆盖24 V jump-start与感性反峰,余量>3倍;

  • 73 mΩ@VGS=-10 V :导通损耗仅1.2 W(4 A),比继电器+线损降低0.8 W ,PCB温升下降5 ℃;

  • -4.3 A连续/-20 A脉冲电流 :4 A阅读灯瞬态裕量充足 ,100 % EAS吸收反峰,保护驱动IC;

  • 14 nC超低栅极电荷 :配合3.8 Ω栅极电阻,开关时间<100 ns ,支持2 kHz PWM无频闪调光 ,深度1 %仍无抖动;

  • SOT-23-3L封装 :占板3 mm×3 mm ,比继电器减小90 % ,厚度1.2 mm,贴合顶棚狭小空间;

  • -55 ℃~150 ℃结温 :通过AEC-Q101认证,1000次温度循环无失效 ,满足**-40 ℃冷启动**严苛场景。

三、在阅读灯中的核心应用优势
  1. 高边PWM调光开关

    采用WST4045做高边开关 ,2 kHz PWM驱动阅读灯;73 mΩ低导通电阻 将导通损耗从2 W降至1.2 W,效率提升6 % ,整车WLTP循环降耗0.2 g/km,直接帮助车企达标国六b。

  2. 渐灭延时无频闪
    14 nC低栅极电荷 实现2 kHz PWM无频闪调光 ,渐灭延时1-30 s可调 ,深度1 %仍无抖动 ,通过ISO 26262 ASIL-A视觉安全评估。

  3. 反向能量吸收

    器件内置雪崩与体二极管双重耐冲击结构 ,在灯泡冷启动4 A、-20 A浪涌 时钳位电压<30 V ,保护驱动IC,省去保险丝 ,BOM成本节省0.3元/路。

  4. 热管理与EMI
    RθJA=125 ℃/W 配合铝基板,4 A连续电流下结温<120 ℃ ;CdV/dt衰减特性 使开关振铃下降20 % ,在30 MHz频段传导骚扰降低3 dBµV ,一次性通过CISPR 25 Class 5,节省外部RC吸收0.1元/路。

四、典型应用案例
  • 触控渐灭阅读灯

    某主流主机厂采用1颗WST4045设计触控高边驱动 ,实现2 kHz PWM无频闪调光 、30 s渐灭延时 ;在**-10 ℃冷启动、4 A满载工况下,器件温升仅10 ℃,整机效率达96 %,较上一代方案 阅读灯模组减重60 %、暗电流<100 µA**,整车续航+0.5 km。

  • 12 V电池直驱
    VGS(th)=-1.5 V 低门槛,MCU 3.3 V IO经栅极驱动芯片直驱 ,无需升压电路;待机漏电流<1 µA ,满足新能源车型**<300 µA暗电流**法规要求,停车30天仍可正常唤醒。

五、结论

WST4045凭借**-40 V高耐压、73 mΩ低损耗与SOT-23-3L极小封装**,在智能阅读灯高边驱动中展现出显著优势。面向未来触控+RGB+OTA 融合趋势,WST4045可为顶棚灯光提供高效、紧凑且低成本 的功率开关方案,助力主机厂在智能、节能与可靠性三大维度全面领先。
