在高端AI服务器的世界里，NVIDIA的DGX系列服务器（如A100、H100、H200）采用了一种高度集成的模块化架构。理解这种架构对于AI基础设施的规划、运维和优化至关重要。本文将深入解析"机头"和"模组"这两个核心概念，以及完整GPU服务器的各个组成部分。

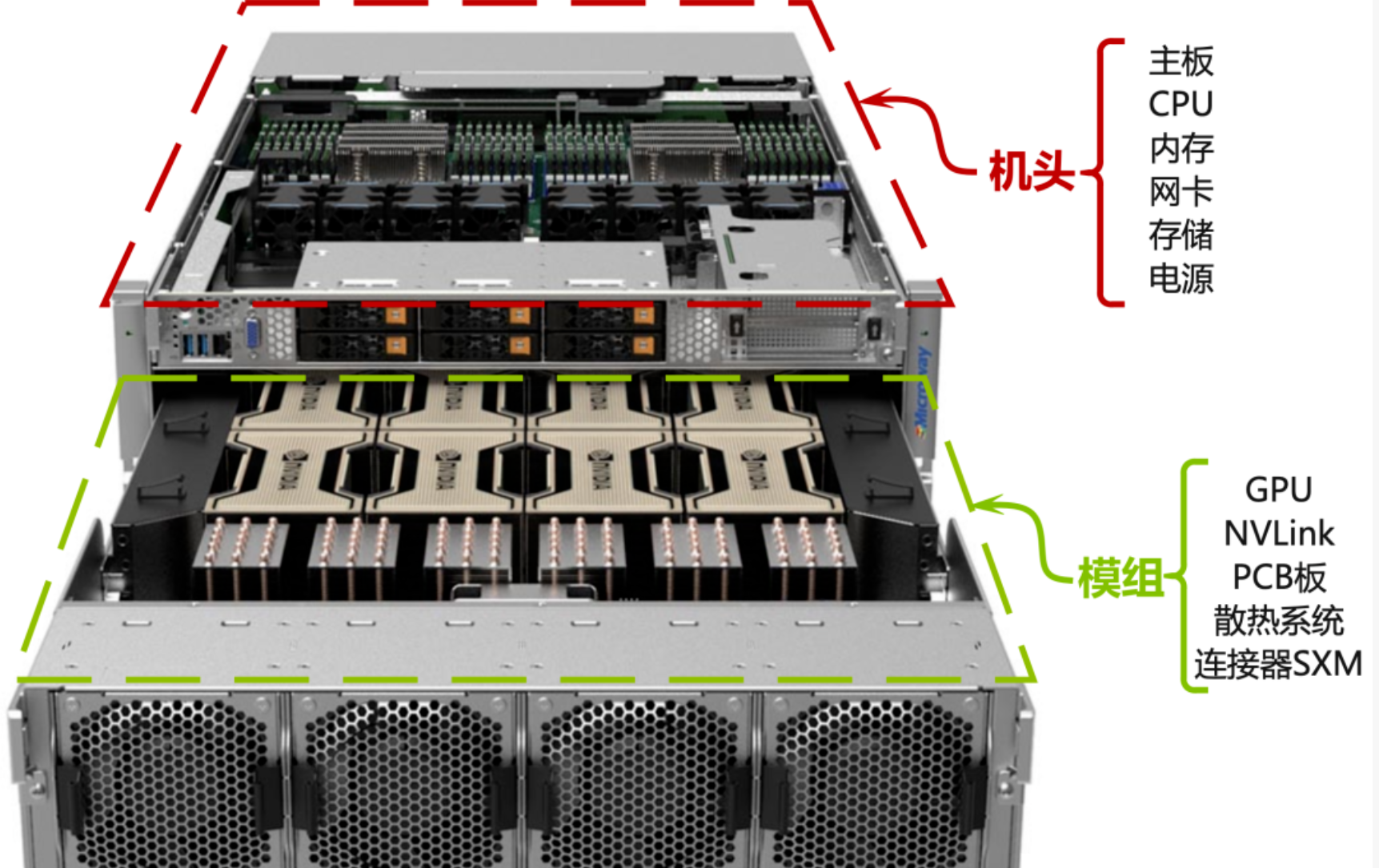

一、机头：GPU服务器的"大脑与中枢神经系统"
1. 机头是什么？
核心定义：机头是服务器中不包含GPU的核心计算和系统控制部分。可以将其想象成一台"没有GPU的超级主板"，它负责整个系统的调度、管理、网络和基础计算任务。
设计理念：通过将计算控制与GPU计算分离，实现更好的热管理、电源分配和维护性。
2. 机头的详细构成
2.1. GPU服务器机头子系统技术规格详表
| 子系统 | 技术规格 | 具体配置与特性 | 性能指标 |
|---|---|---|---|
| CPU子系统 | 处理器配置 | • 通常配备2颗高性能服务器级CPU • Intel Xeon Scalable系列（如Platinum 8480+） • AMD EPYC系列（如EPYC 9754） | • 单CPU可达64核甚至更多 • 提供充足的PCIe通道和内存带宽 |
| 主板与芯片组 | 定制化设计 | • 专门为高密度GPU计算优化 • 复杂的PCIe switch网络 • 集成BMC、硬件监控、固件管理等 | • 确保所有GPU都能获得充足带宽 • 优化的信号完整性和电源分配 |
| 内存系统 | 容量配置 | • 通常1-2TB DDR5内存 • 8通道或12通道内存架构 • 错误校正码(ECC)支持 • 内存镜像和热备选项 | • 带宽可达800GB/s以上 • 低延迟访问 • 高可靠性运行 |
| 网络接口 | 高速互联 | • 多个100Gb/200Gb/400Gb端口 • InfiniBand HDR/NDR（NVIDIA ConnectX-7） • RoCEv2以太网 • 支持GPUDirect RDMA | • Fat-Tree、DragonFly+等高级网络拓扑支持 • 超低延迟数据传输 • 高吞吐量通信 |
| 系统管理 | 基板管理控制器(BMC) | • 远程开关机和控制 • 硬件状态监控（温度、电压、功耗） • 固件更新和系统日志 • 管理接口：Redfish API、IPMI • 安全特性：安全启动、硬件信任根 | • 实时系统健康监控 • 远程诊断和维护 • 安全保障机制 |
| 存储控制器 | 本地存储 | • 多个NVMe U.2或M.2接口 • 硬件RAID控制器，支持0/1/10等级别 • 通过PCIe连接JBOD或存储阵列 | • 高速数据读写能力 • 数据冗余保护 • 灵活的存储扩展 |
| 电源分配 | 电源管理 | • 高压直流或交流输入 • 高效的VRM（电压调节模块） • 实时功率测量和限制 | • 高能效转换 • 精确的功率控制 • 稳定的电力供应 |
2.2. 性能与规格总结
| 参数类别 | 规格范围 | 典型配置 | 备注 |
|---|---|---|---|
| 计算性能 | 128核心以上 | 2×64核心 | 支持超线程技术 |
| 内存容量 | 512GB-2TB | 1TB DDR5 | 可扩展至4TB+ |
| 内存带宽 | 600-1000GB/s | 800GB/s | 依赖内存配置 |
| 网络带宽 | 800Gb/s-3.2Tb/s | 1.6Tb/s | 多端口聚合 |
| 存储带宽 | 20-50GB/s | 35GB/s | NVMe RAID配置 |
| 电源效率 | 94-96% | 95% | 钛金级效率 |
| 管理接口 | Redfish/IPMI | 双管理接口 | API驱动自动化 |
二、模组：GPU计算的"动力引擎"
1. 模组是什么？
核心定义：模组是专门承载GPU和其高速互联组件的可插拔单元。一个机头可以连接多个模组，这种设计使得GPU密度最大化，并便于维护和升级。
设计优势：
-
热设计功率(TDP)集中管理
-
缩短信号路径，提高性能
-
模块化维护，降低MTTR
1.1 GPU服务器模组子系统技术规格详表
| 子系统 | 技术规格 | 具体配置与特性 | 性能指标 |
|---|---|---|---|

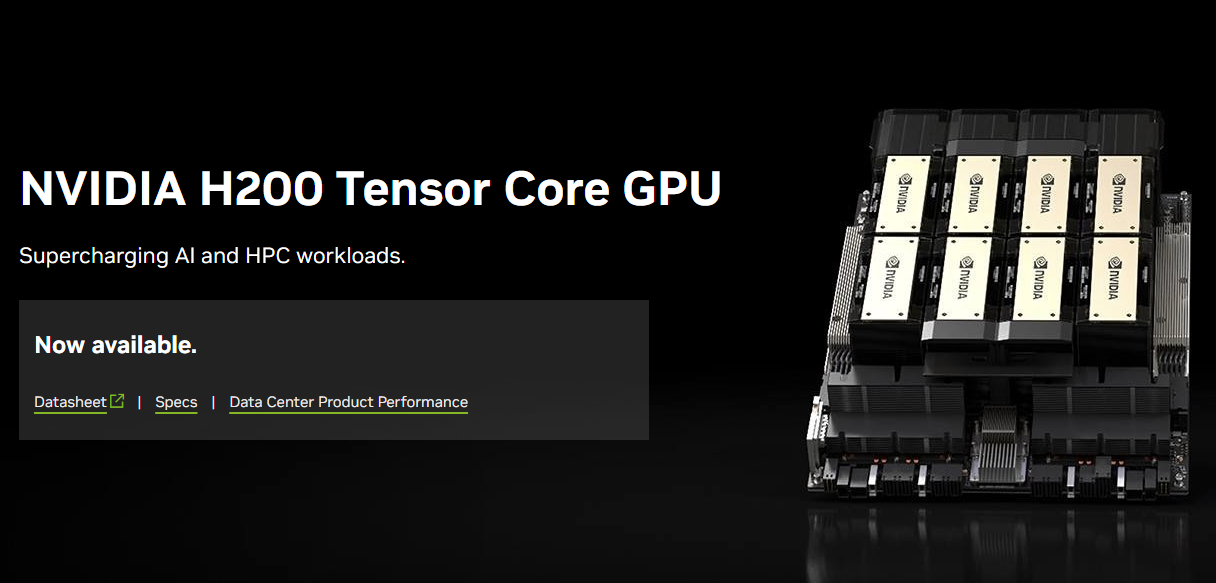

| GPU阵列 | GPU配置 | • 通常4块或8块高性能GPU • NVIDIA H100：单卡功耗700W • NVIDIA H200：支持更大显存容量 • 接口形式：SXM5封装 | • 单模组AI算力可达数十PetaFLOPS • 提供更高功率和信号完整性 |
| NVLink互联网络 | 交换芯片 | • 专用NVSwitch芯片 • 第四代NVLink：单链路100GB/s • 全互联拓扑：每个GPU与其他所有GPU直连 | • 相比PCIe，带宽提升5-10倍 • 极低延迟通信 • 无缝GPU间数据交换 |
| PCB设计 | 基板材料 | • 高速高频板材，确保信号完整性 • 层数设计：20层以上复杂堆叠 • 电源层：多层专门供电层 | • 应对瞬时电流需求 • 优化的阻抗控制 • 降低信号衰减 |
| 散热系统 | 风冷设计 | • 大功率离心风扇 • 定向风道设计 • 温度反馈控制 | • 高效热量排出 • 精确温度管理 • 自适应冷却策略 |
| 液冷设计 | • 冷板直接接触GPU • 快速接头，支持热维护 • 泄漏检测和保护 | • 更高的散热效率 • 在线维护能力 • 系统安全保护 | |
| 电源管理 | VRM设计 | • 多相供电，每GPU独立控制 • 实时功率测量 • 支持动态功率限制 | • 精确的功率分配 • 实时的能耗监控 • 灵活的功率管理策略 |
| 连接器系统 | 高速连接 | • 专用背板连接器 • 数据传输：PCIe Gen5/CXL • 电源供应：最高可达1000W/GPU • 管理信号：I2C、GPIO等 • 机械锁定设计 | • 高可靠性连接 • 高速数据传输 • 安全的电源供应 • 稳定的机械固定 |
1.2. 性能与规格总结
| 参数类别 | 规格范围 | 典型配置 | 技术优势 |
|---|---|---|---|
| GPU数量 | 4-8个 | 8个H100/H200 | 高计算密度 |
| 互联带宽 | 3.2-6.4TB/s | 4.8TB/s全互联 | 超越PCIe 5.0 |
| PCB层数 | 20-30层 | 24层HDI | 信号完整性优化 |
| 散热能力 | 3000-6000W | 5600W（8×700W） | 高效热管理 |
| 供电能力 | 4000-8000W | 7200W峰值 | 稳定电力供应 |
| 连接可靠性 | 1000+插拔 | 强化锁定机制 | 高可用性设计 |
| 算力性能 | 10-40 PetaFLOPS | 32 PetaFLOPS（FP8） | AI计算优化 |
三、机头与模组的协同关系
1. 系统架构比喻
工厂模型：
整个GPU服务器 → 大型智能工厂
机头 → 中央控制中心和物流枢纽
├── CPU → 总经理和部门经理
├── 系统内存 → 文件档案室
└── 网络接口 → 对外电话和网络
模组 → 自动化生产车间
├── GPU → 生产线上的工业机器人
└── NVLink → 车间内的高速传送带2. 数据流协同
训练工作负载流程：
-
任务分配：机头CPU接收训练任务，进行数据预处理
-
数据加载：从存储系统读取训练数据到系统内存
-
数据传输：通过高速网络接收其他节点的模型参数
-
计算分发：将数据和计算任务分发到各个模组
-
并行计算：模组内GPU通过NVLink协同计算
-
结果汇总：机头收集计算结果，更新模型
3. 资源管理协同
统一的资源管理：
-
功耗管理：机头BMC监控整机功耗，动态调整各模组功率
-
热管理：协调机箱风扇和模组风扇，优化散热效率
-
故障处理：模组故障时自动隔离，机头重新分配计算任务
四、完整GPU服务器的系统组成
1. 机箱与背板系统
1.1. GPU服务器机箱与背板系统技术规格详表
| 子系统 | 技术规格 | 具体配置与特性 | 设计优势 |
|---|---|---|---|
| 机械结构设计 | 机箱材质 | • 高强度钢材 • 电磁屏蔽设计 • 防腐蚀表面处理 | • 优异的结构强度 • EMI/EMC合规性 • 长期可靠性保障 |
| 尺寸标准 | • 符合EIA-310-D机架标准 • 宽度：19英寸（482.6mm） • 高度：多U设计（通常8U-10U） • 深度：1000-1200mm | • 标准化机架安装 • 优化的空间利用率 • 良好的可维护性 | |
| 背板技术 | 电源背板 | • 高电流承载能力（可达200A） • 冗余电源输入 • 热插拔支持 • 电源状态监控 | • 支持高功率GPU运行 • 电源冗余保障系统可用性 • 在线维护能力 |
| 信号背板 | • 高速差分信号对 • 阻抗控制（通常85Ω或100Ω） • 串扰抑制设计 • 信号完整性优化 | • 保证高速数据传输质量 • 减少信号反射和衰减 • 降低误码率 | |
| 风道设计 | 基础风道 | • 前进后出：标准服务器风道 • 分区散热：机头、模组、电源独立风道 • 风压优化设计 | • 高效的热量排出 • 避免热区混合 • 优化的气流效率 |
| 风扇系统 | • 根据散热器阻力特性设计风扇曲线 • N+1风扇冗余设计 • 智能温控调速 | • 自适应冷却能力 • 高可用性设计 • 能效优化 |
1.2. 性能与规格总结
| 参数类别 | 技术规格 | 性能指标 | 行业标准 |
|---|---|---|---|
| 结构强度 | 高强度钢框架 | 承重≥150kg | EIA-310-D |
| 电磁兼容 | 全屏蔽设计 | 符合FCC Class A | EN 55032 |
| 电源背板 | 200A载流 | 支持10kW+系统 | UL/CE认证 |
| 信号完整性 | 阻抗控制±10% | 数据速率32GT/s | PCIe 6.0 |
| 散热能力 | 分区风道 | 散热3000-6000W | ASHRAE A4 |
| 可用性 | 热插拔设计 | 99.999%可用性 | Tier IV |
2. 先进的散热系统
风冷系统深化
风扇子系统：
├── 风扇类型：轴流风扇 vs 离心风扇
├── 控制策略：PWM智能调速
├── 冗余设计：N+1风扇冗余
└── 热插拔：在线更换不影响运行液冷系统详解
-
冷板式液冷：
-
材料：铜冷板+铝鳍片
-
流量：5-15 L/min
-
压降：＜2 bar
-
-
浸没式液冷：
-
冷却液：氟化液或矿物油
-
沸点：45-60°C（相变冷却）
-
维护性：在线维护设计
-
散热性能指标
-
PUE优化：从1.6（传统风冷）降至1.1（先进液冷）
-
散热密度：每U可散热1000W以上
-
噪音控制：从70dBA（风冷）降至45dBA（液冷）
3. 高可靠供电系统
电源模块规格
-
功率等级：12kW-15kW冗余配置
-
效率认证：80Plus钛金（＞94%效率）
-
输入电压：200-240V AC或380V DC
电源架构
供电拓扑：
市电输入 → PDU → 服务器电源 → 背板 → 模组VRM → GPU核心
↑ ↑ ↑ ↑ ↑
冗余输入 电路保护 N+M冗余 电源监控 多相供电电源管理特性
-
峰值功率：支持200%瞬时过载
-
功率封顶：可在80%额定功率下稳定运行
-
功耗监控：实时测量，历史数据分析
4. 高性能存储系统
存储配置方案
-
启动盘：2×1.92TB NVMe SSD（RAID1）
-
数据盘：8×7.68TB NVMe SSD（RAID0）
-
缓存盘：Optane持久内存（可选）
存储性能指标
-
读取带宽：＞50GB/s（顺序读取）
-
IOPS性能：＞300万（4K随机读取）
-
延迟特性：＜100μs（读写延迟）
数据保护
-
硬件RAID：支持各级别RAID
-
数据加密：AES-256自加密驱动器
-
快照保护：支持瞬时快照
5. 高速网络子系统
网络适配器配置
-
网卡类型：NVIDIA ConnectX-7 DPU
-
端口配置：8×200Gb/s InfiniBand
-
高级特性：
-
GPUDirect RDMA
-
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)
-
自适应路由
-
网络拓扑支持
-
单机配置：Tor交换机连接
-
集群配置：Spine-Leaf架构
-
超算配置：DragonFly+拓扑
6. 机架集成解决方案
机架导轨系统
-
快速安装：工具-less安装设计
-
承重能力：支持＞150kg设备重量
-
维护扩展：完全拉出维护位置
线缆管理
-
电源线缆：
-
C19/C20连接器
-
线径：12AWG（大电流承载）
-
-
数据线缆：
-
DAC（直连铜缆）：7m以内
-
AOC（有源光缆）：100m以内
-
光纤：长距离连接
-
理线系统
-
垂直理线器：机架两侧线缆管理
-
水平理线器：机架内部线缆整理
-
标签系统：标准化颜色和文字标签
五、实际部署考量
1. 基础设施要求
电力需求
-
典型功耗：10-15kW/台（满载）
-
电路要求：3相208V或单相240V
-
UPS配置：N+1冗余，15分钟备电
冷却需求
-
风冷环境：
-
送风温度：18-27°C
-
湿度范围：20%-80%
-
-
液冷环境：
-
冷却水温度：15-45°C
-
水质要求：去离子水
-
空间规划
-
机柜选择：48U标准机柜，承重＞1000kg
-
布局考虑：冷热通道隔离
-
维护空间：前后各保留1.2米维护通道
2. 运维管理建议
监控体系
-
硬件监控：温度、功耗、风扇转速
-
性能监控：GPU利用率、网络带宽、存储IO
-
预警阈值：多级预警，自动通知
维护计划
-
日常检查：日志检查、性能基线对比
-
定期维护：季度深度清洁、年度全面检测
-
应急预案：故障切换、数据备份恢复
结语
H100/H200 GPU服务器的"机头+模组"架构代表了当前AI计算基础设施的最高水平。这种设计不仅提供了极致的计算性能，更重要的是通过模块化设计实现了可维护性、可扩展性和可靠性的最佳平衡。
理解这种架构的各个组成部分及其相互关系，对于AI基础设施的规划、部署和优化都具有重要意义。随着AI模型的不断增大和计算需求的持续增长，这种高度集成的架构将继续演进，为下一代AI应用提供更强有力的算力支撑。
