Linux IPsec 深度解析: 架构, 原理与实战指南

1 引言: IPsec 的历史沿革与技术定位

在我们今天身处的互联网时代, 数据安全传输已成为网络通信的基石. 如果你使用过企业VPN连接远程办公室, 或者在公共Wi-Fi下通过安全隧道访问公司资源, 那么你很可能已经在不知不觉中受益于IPsec技术. IPsec (Internet Protocol Security) 并非一个单一的协议, 而是一个协议簇, 它通过对IP协议的分组进行加密和认证来保护IP协议的网络传输协议簇

回顾历史, IPsec的发展轨迹颇为有趣. 早在上世纪90年代初, 美国海军研究实验室 (NRL) , 哥伦比亚大学和Trusted Information Systems (TIS) 的研究团队分别独立开展了IP层加密的研究. 其中, TIS的科学家徐崇伟 (Wei Xu) 在白宫信息高速公路项目的支持下, 开发了第一代IPsec协议, 并在1994年发布了集成了3DES硬件加密的 "手铐防火墙" 产品. 1996年, NRL为IPsec开发的规范成为IETF标准跟踪规范 (RFC 1825到RFC 1827) , 这标志着IPsec技术的正式标准化

IPsec工作在OSI模型的第三层 (网络层) , 这一设计使其在单独使用时适于保护基于TCP或UDP的协议. 与工作在更高层的TLS/SSL相比, IPsec需要处理网络层的可靠性和分片问题, 这增加了它的复杂性和处理开销, 但也赋予了它独特的优势------能够保护整个IP数据包, 包括IP头部 (在AH认证中)
IPsec发展历程 1992-1995: 独立研究阶段 NRL: SIPP项目 哥伦比亚大学: swIPe协议 TIS: 第一代IPsec协议 1994: 首个商用产品
'手铐防火墙' 1996: IETF标准化
RFC 1825-1827 当前: 广泛集成于
操作系统与网络设备 IPsec技术定位 网络层安全 保护IP层通信 支持端到端与网关到网关 IPv4与IPv6原生支持 IPsec核心价值 四大安全功能 数据机密性 数据完整性 数据源认证 抗重放攻击

如今, IPsec已经成为构建**虚拟专用网络 (VPN) ** 的重要技术之一, 并被内置于IPv6协议中 (在RFC 6434之前是必选内容) . 在Linux系统中, IPsec的实现经历了从KAME项目到各发行版集成的发展过程, 形成了今天成熟稳定的网络安全基础设施

2 IPsec 核心协议组件: AH, ESP与安全关联

2.1 认证头 (AH) : 完整性与数据源认证

认证头 (Authentication Header, AH) 是IPsec协议簇中负责提供数据完整性 和数据源认证的协议. 想象一下寄送一份重要文件, 你不仅希望文件内容在运输过程中不被篡改 (完整性) , 还希望收件人能确认这份文件确实是你寄出的 (数据源认证) . AH正是实现这两个目标的机制

AH通过附加一个加密校验和到IP数据包来实现其功能, 这个校验和基于整个IP数据包计算 (除了在传输过程中可能变化的字段, 如TTL) . 这意味着接收方可以验证数据包在传输过程中是否被修改, 以及它是否确实来自声称的发送方

AH数据包格式如下表所示:

字段 长度 (位) 描述
下一个头 8 标识被传送数据所属的协议
载荷长度 8 认证头包的大小
保留 16 为将来的应用保留 (目前都置为0)
安全参数索引 (SPI) 32 与IP地址一同用来标识安全参数
序列号 32 单调递增的数值, 用来防止重放攻击
认证数据 可变 包含了认证当前包所必须的数据

表: AH数据包格式字段说明

值得注意的是, AH不提供加密功能, 因此数据内容仍然是明文的. 这适用于需要完整性保证但不需要机密性的场景. 例如, 网络监控数据可能需要确保未被篡改, 但内容本身可能不需要加密

2.2 封装安全载荷 (ESP) : 机密性, 完整性与认证

如果说AH是给数据包加上防篡改的 "封印" , 那么封装安全载荷 (Encapsulating Security Payload, ESP) 则是给数据包加上一个 "保险箱" . ESP提供机密性 (加密) , 数据完整性 , 数据源认证 以及抗重放保护

与AH不同, ESP通常不认证IP头部 (隧道模式除外) , 这使得它更适合与NAT (网络地址转换) 一起工作. 在实际应用中, ESP比AH使用更为广泛, 因为它同时提供了加密和认证功能

ESP数据包格式包含以下关键字段:

  1. **安全参数索引 (SPI) **: 32位, 与IP地址一起唯一标识一个安全关联 (SA)
  2. 序列号: 32位, 单调递增, 用于抵抗重放攻击
  3. 载荷数据: 可变长度, 实际要传输的数据 (加密后)
  4. 填充: 0-255字节, 用于满足加密算法的块长度要求
  5. 填充长度: 8位, 指示填充数据的长度
  6. 下一个头: 8位, 标识被封装数据的协议类型
  7. 认证数据: 可变长度, 完整性校验值 (ICV)
c 复制代码
// ESP头部结构示例 (概念性表示)
struct esp_header {
    uint32_t spi;      // 安全参数索引
    uint32_t seq;      // 序列号
    // 加密的载荷数据跟随其后
};

// ESP尾部结构
struct esp_trailer {
    uint8_t padding_len;  // 填充长度
    uint8_t next_header;  // 下一个头
    // 可选的填充数据
    // 认证数据 (ICV) 跟随在尾部之后
};

代码示例: ESP头部与尾部结构概念示意

2.3 安全关联 (SA) : IPsec的安全上下文基础

安全关联 (Security Association, SA) 是IPsec中最基础也最重要的概念. 可以将SA看作是**两个IPsec端点之间的单向 "安全合同" **, 它定义了保护两者间通信所需的所有安全参数

每个SA由三个要素唯一标识:

  1. 安全参数索引 (SPI): 32位伪随机数
  2. 目标IP地址: SA接收方的IP地址
  3. 安全协议标识符: AH或ESP

SA是单向的, 这意味着双向通信需要两个SA: 一个用于入站流量, 一个用于出站流量. 每个SA包含以下关键信息:

  • 加密算法和密钥 (如用于ESP)
  • 认证算法和密钥 (如用于AH或ESP认证)
  • 操作模式 (传输模式或隧道模式)
  • SA的生存期 (时间或字节数限制)
  • 抗重放攻击的序列号计数器
  • 路径MTU信息

在Linux内核中, SA信息存储在安全关联数据库 (SAD) 中, 而决定哪些流量需要IPsec保护以及如何保护的规则则存储在安全策略数据库 (SPD) 中
IPsec安全关联SA 三大标识要素 安全参数索引 SPI 目标IP地址 安全协议 AH/ESP SA包含的参数 加密算法与密钥 认证算法与密钥 操作模式 生存期限制 序列号计数器 路径MTU SA的双向性 入站SA: 处理接收的数据 出站SA: 处理发送的数据 SA的存储位置 安全关联数据库 SAD 安全策略数据库 SPD

3 IPsec 工作模式: 传输模式与隧道模式详解

3.1 传输模式: 端到端的直接保护

传输模式 (Transport Mode) 是IPsec的两种操作模式之一, 用于保护端到端的通信. 在这种模式下, IPsec头部 (AH或ESP) 被插入到原始IP头部和传输层协议 (如TCP, UDP) 之间

为了更好地理解传输模式, 想象一下邮寄一封机密信件. 在传输模式下, 你相当于直接在原始信件上使用防篡改信封 (AH) 或加密信封 (ESP) , 然后贴上邮寄地址 (IP头部) 寄出. 接收方收到后, 可以直接验证信封的完整性或解密信件内容

传输模式的数据包结构:

复制代码
原始IP包: [IP头][TCP/UDP头][数据]
AH传输模式: [IP头][AH头][TCP/UDP头][数据]
ESP传输模式: [IP头][ESP头][TCP/UDP头][数据][ESP尾][认证数据]

传输模式的主要特点包括:

  • 保护端到端通信: 适用于主机到主机的直接通信
  • 最小化开销: 不添加额外的IP头部, 效率较高
  • 暴露IP地址: 原始IP头部不被加密 (ESP模式下) 或保护 (AH模式下)
  • NAT不友好: 由于IP层信息可能被认证, 难以通过NAT设备

在Linux中, 传输模式常用于保护内部网络中主机之间的通信, 或用于某些特定的安全应用, 如 "投机性IPsec" (Opportunistic IPsec) , 这种技术允许主机在支持IPsec的情况下自动建立安全连接

3.2 隧道模式: 网关间的安全通道

隧道模式 (Tunnel Mode) 是IPsec的另一种操作模式, 也是构建VPN最常用的模式. 在这种模式下, 整个原始IP包 (包括IP头部) 被加密和/或认证, 然后封装在一个新的IP包中

继续使用信件比喻, 隧道模式相当于将原始信件 (包括信封) 整个放入一个更大的安全信封中, 然后贴上新的邮寄地址. 外部只能看到外层信封的信息, 完全不知道内层信封的内容和地址

隧道模式的数据包结构:

复制代码
原始IP包: [IP头][TCP/UDP头][数据]
AH隧道模式: [新IP头][AH头][原始IP头][TCP/UDP头][数据]]
ESP隧道模式: [新IP头][ESP头][原始IP头][TCP/UDP头][数据][ESP尾][认证数据]

隧道模式的主要特点包括:

  • 保护网关间通信: 适用于站点到站点VPN (网关到网关)
  • 隐藏内部网络拓扑: 原始IP头部被封装, 对外不可见
  • 支持NAT穿越: 内层IP信息不受NAT影响
  • 额外开销: 增加了一个完整的IP头部, 开销较大
  • 灵活的策略控制: 网关可以基于内部IP实施访问控制

3.3 模式选择与应用场景对比

在实际部署中, 传输模式和隧道模式的选择取决于具体的应用场景和安全需求. 下表对比了两种模式的主要特点:

特性 传输模式 隧道模式
保护对象 传输层载荷 整个原始IP包
新增IP头 否 是
典型应用 主机到主机安全通信 网关到网关VPN, 远程访问VPN
NAT兼容性 差 (AH完全不行, ESP部分可行) 好 (ESP with NAT-T)
网络拓扑隐藏 无 (原始IP地址可见) 有 (原始IP地址被封装)
开销 较小 较大 (增加IP头部)
配置位置 终端主机 安全网关或终端主机

在实际的Linux IPsec实现中, 模式选择通常通过安全策略配置指定. 例如, 在使用setkey命令或ip xfrm命令配置IPsec策略时, 需要明确指定使用传输模式还是隧道模式

4 Linux IPsec 实现架构: 用户空间与内核空间的协同

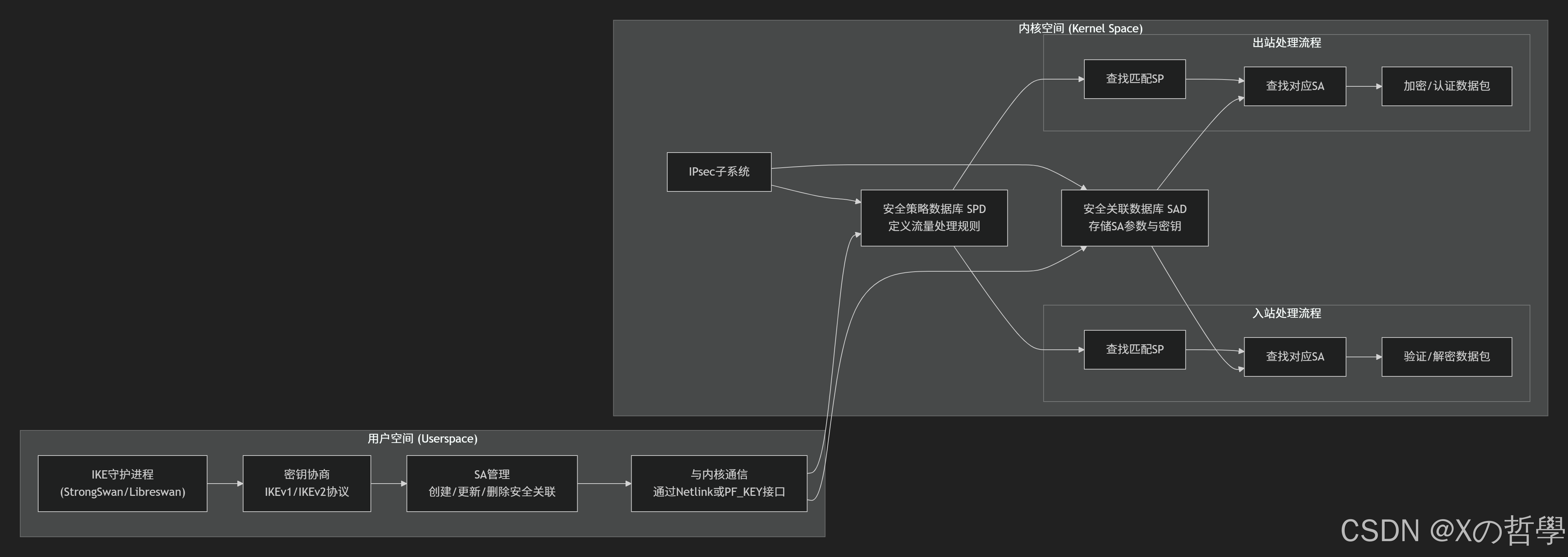

4.1 整体架构: 分工明确的双层设计

Linux IPsec实现采用了经典的用户空间-内核空间分离架构, 这种设计既保证了密钥协商的灵活性, 又确保了数据包处理的高性能. 简单来说, 复杂的密钥管理交给用户空间程序处理, 而高效的数据包加解密则在内核中完成

这种分工可以类比为一个高效的快递系统: 用户空间的IKE守护进程像是 "物流调度中心" , 负责与远程站点协商建立安全的运输路线和协议 (密钥交换) ；而内核IPsec模块则是 "本地分拣中心" , 负责按照既定协议对每个数据包进行实际的安全处理 (加密/解密, 认证)

4.2 用户空间组件: IKE守护进程

在Linux中, IPsec的用户空间部分主要由IKE (Internet Key Exchange) 守护进程实现, 最常见的是StrongSwan和Libreswan. 这些守护进程负责执行复杂的密钥交换协议, 与对等体协商安全参数, 并将协商结果传递给内核

IKE协议的主要功能包括:

  1. 身份认证: 验证对等体的身份
  2. 安全关联协商: 协商加密算法, 认证算法等参数
  3. 密钥材料生成: 通过Diffie-Hellman交换生成共享密钥
  4. SA生命周期管理: 定期更新或重新协商SA

一个有趣的现象是, 尽管StrongSwan和Libreswan是不同的软件包, 但它们都会安装一个名为ipsec的二进制文件来管理IPsec连接. 这两个ipsec二进制文件并不是相同的程序, 但担任相同的角色

以下是IKE协商过程中涉及的关键数据结构示例:

c 复制代码
// 安全关联参数结构 (概念性)
struct sa_params {
    uint32_t spi;           // 安全参数索引
    struct in_addr dst;     // 目标地址
    uint8_t proto;          // 协议: ESP或AH

    // 加密算法参数
    struct {
        uint8_t alg;        // 算法: 如AES-CBC, 3DES等
        uint8_t key_len;    // 密钥长度
        uint8_t key[];      // 加密密钥
    } encryption;

    // 认证算法参数
    struct {
        uint8_t alg;        // 算法: 如HMAC-SHA1-96等
        uint8_t key_len;    // 密钥长度
        uint8_t key[];      // 认证密钥
    } authentication;

    uint32_t lifetime;      // 生存期 (秒或字节数)
    uint32_t seq;           // 序列号
    uint8_t mode;           // 模式: 传输或隧道
};

4.3 内核空间组件: IPsec子系统

Linux内核中的IPsec子系统负责高效处理网络数据包的安全转换. 该子系统的核心是转换引擎 (Transformation Engine, 简称xfrm) , 这也是为什么IPsec相关命令以ip xfrm开头的原因

内核IPsec子系统的主要组件包括:

  1. 安全策略数据库 (SPD): 定义哪些流量需要IPsec保护以及如何保护
  2. 安全关联数据库 (SAD): 存储活动SA的安全参数
  3. 转换引擎: 实际执行加密, 解密, 认证等操作
  4. 状态与模式处理: 管理序列号, 抗重放窗口等状态信息

内核通过以下接口与用户空间通信:

  • Netlink套接字: 现代Linux内核主要使用Netlink XFRM接口
  • PF_KEY套接字: 传统的密钥管理API, 基于RFC 2367

当数据包到达时, IPsec子系统的工作流程如下:

  1. 入站数据包处理:

    • 根据数据包的SPI, 目标地址和协议查找SAD
    • 如果找到匹配的SA, 执行解密 (ESP) 和/或验证 (AH/ESP)
    • 根据处理后的数据包查找SPD, 验证是否符合安全策略
    • 如果验证通过, 将数据包传递给上层协议栈

  2. 出站数据包处理:

    • 根据数据包的源地址, 目标地址, 协议和端口查找SPD
    • 如果策略要求IPsec保护, 查找或创建相应的SA
    • 使用SA中的安全参数执行加密 (ESP) 和/或认证 (AH/ESP)
    • 发送处理后的数据包到网络

5 IPsec 核心算法与加密机制

5.1 认证算法: HMAC与完整性保护

IPsec使用**基于哈希的消息认证码 (HMAC) ** 来提供数据完整性和数据源认证. HMAC是一种将加密哈希函数与密钥结合使用的机制, 确保只有持有密钥的通信方能够生成有效的认证数据

HMAC的工作过程可以比作一种特殊的 "安全印章" : 发送方使用共享密钥和消息内容生成一个独特的 "印章" (HMAC值) , 接收方使用相同的密钥和接收到的消息重新计算 "印章" , 如果两个 "印章" 匹配, 则证明消息在传输过程中未被篡改且确实来自声称的发送方

IPsec中常用的HMAC算法包括:

算法 哈希输出长度 密钥长度 安全性 性能
HMAC-MD5 128位 可变 (通常128位) 较低 (已发现弱点) 高
HMAC-SHA1 160位 可变 (通常160位) 中等 中
HMAC-SHA256 256位 可变 (通常256位) 高 中低
HMAC-SHA384 384位 可变 (通常384位) 高 低
HMAC-SHA512 512位 可变 (通常512位) 高 低

表: IPsec常用HMAC算法对比

在Linux中, IPsec支持的算法可以通过内核配置或模块加载来扩展. 系统提供了一组API函数来查询可用的算法, 如getipsecalgbyname()和getipsecalgbynum(), 这些函数返回描述算法特性的ipsecalgent结构

c 复制代码
// 算法信息查询结构 (基于RFC 2407)
typedef struct ipsecalgent {
    char **a_names;         // 算法名称数组
    int a_proto_num;        // 协议号 (ESP或AH)
    int a_alg_num;          // 算法编号
    char *a_mech_name;      // 机制名称
    int *a_block_sizes;     // 支持的块大小
    int *a_key_sizes;       // 支持的密钥大小
    int a_key_increment;    // 密钥大小增量
} ipsecalgent_t;

代码示例: IPsec算法信息结构

5.2 加密算法: 对称加密与数据机密性

对于需要机密性的应用, IPsec使用对称加密算法保护数据载荷. ESP协议支持多种加密算法, 从传统的DES到现代的AES

常见IPsec加密算法对比:

算法 密钥长度 块大小 安全性 性能 备注
DES 56位 64位 低 (已不推荐) 高 仅用于遗留系统
3DES 168位 (有效112位) 64位 中 中 三重DES, 仍在使用
AES-CBC 128/192/256位 128位 高 高 最常用的现代算法
AES-GCM 128/192/256位 128位 高 高 同时提供加密和认证
ChaCha20-Poly1305 256位 流密码 高 高 新兴算法, 性能优秀

在Linux内核中, 加密算法的实现通常通过Crypto API提供统一的接口. IPsec子系统可以查询可用的加密算法, 并根据安全策略选择适当的算法

c 复制代码
// 简化的加密算法选择逻辑 (概念性)
struct xfrm_algo {
    char alg_name[64];      // 算法名称
    unsigned int alg_key_len; // 密钥长度 (位)
    unsigned int alg_icv_len; // ICV长度 (位)
    char alg_key[];         // 算法密钥
};

// 在IPsec上下文中的使用
struct xfrm_state {
    // ... 其他字段
    union {
        struct xfrm_algo_aead *aalg;  // 认证加密算法
        struct xfrm_algo *ealg;       // 加密算法
        struct xfrm_algo *calg;       // 压缩算法
        struct xfrm_algo_auth *halg;  // 认证算法
    } alg;
    // ... 其他字段
};

5.3 密钥交换: IKE协议与Diffie-Hellman

IPsec本身不包含动态密钥交换机制, 这一功能由IKE协议实现. IKE使用Diffie-Hellman密钥交换算法, 允许两个通信方在不安全的信道上建立共享密钥

Diffie-Hellman的工作原理可以通过一个颜色混合的比喻来理解: 假设通信双方公开约定一种基础颜色 (公开参数) , 然后各自选择一个私有颜色 (私钥) . 双方混合基础颜色和自己的私有颜色, 交换混合后的颜色. 最后, 各自再将收到的混合颜色与自己的私有颜色混合, 得到相同的最终颜色 (共享密钥) . 即使攻击者截获了所有公开交换的信息, 也无法推导出共享密钥

IKE协议有两个主要版本:

  • IKEv1: 功能完整但复杂, 定义在RFC 2409
  • IKEv2: 更简单, 更安全, 定义在RFC 7296, 是当前推荐版本

IKE协商过程分为两个阶段:

  1. 第一阶段: 建立安全通道 (IKE SA) , 用于保护后续协商
  2. 第二阶段: 通过安全通道协商IPsec SA

在Linux系统中, 可以通过ipsec statusall命令查看当前的IKE和IPsec SA状态

6 Linux IPsec 配置与管理实战

6.1 核心管理工具: ip xfrm命令详解

在Linux中, 管理IPsec的主要工具是ip xfrm命令 , 它是iproute2软件包的一部分. xfrm代表"transform", 指的是IPsec的数据包转换功能

6.1.1 安全策略管理

安全策略定义了哪些流量需要IPsec保护以及如何保护. 可以使用以下命令查看和管理安全策略:

bash 复制代码
# 查看当前安全策略
sudo ip xfrm policy
# 或简写
sudo ip x p

# 输出示例:
# src 10.0.1.0/24 dst 10.0.2.0/24
#     dir out priority 1234
#     tmpl src 192.168.1.1 dst 192.168.1.2
#         proto esp reqid 123 mode tunnel

添加安全策略:

bash 复制代码
# 添加出站策略: 从10.0.1.0/24到10.0.2.0/24的流量使用隧道模式ESP保护
sudo ip xfrm policy add src 10.0.1.0/24 dst 10.0.2.0/24 \
    dir out tmpl src 192.168.1.1 dst 192.168.1.2 \
    proto esp mode tunnel

删除安全策略:

bash 复制代码
sudo ip xfrm policy delete src 10.0.1.0/24 dst 10.0.2.0/24 dir out
6.1.2 安全关联管理

安全关联存储了IPsec通信的实际安全参数, 包括密钥和算法:

bash 复制代码
# 查看当前安全关联
sudo ip xfrm state
# 或简写
sudo ip x s

# 输出示例:
# src 192.168.1.1 dst 192.168.1.2
#     proto esp spi 0x12345678 reqid 123 mode tunnel
#     replay-window 32
#     auth-trunc hmac(sha256) 0x0123456789abcdef0123456789abcdef0123456789abcdef0123456789abcdef
#     enc cbc(aes) 0x0123456789abcdef0123456789abcdef

添加安全关联:

bash 复制代码
# 添加入站SA
sudo ip xfrm state add src 192.168.1.2 dst 192.168.1.1 \
    proto esp spi 0x87654321 \
    mode tunnel \
    auth sha256 0x0123456789abcdef0123456789abcdef0123456789abcdef0123456789abcdef \
    enc aes 0x0123456789abcdef0123456789abcdef

# 添加出站SA (注意SPI不同)
sudo ip xfrm state add src 192.168.1.1 dst 192.168.1.2 \
    proto esp spi 0x12345678 \
    mode tunnel \
    auth sha256 0xfedcba9876543210fedcba9876543210fedcba9876543210fedcba9876543210 \
    enc aes 0xfedcba9876543210fedcba9876543210

6.2 传统工具: setkey命令

除了ip xfrm命令, Linux还提供了传统的setkey命令来管理IPsec策略和安全关联. setkey使用更接近BSD系统的语法, 在某些场景下仍然有用

setkey配置示例:

bash 复制代码
# 创建setkey配置文件 /etc/ipsec.conf
#!/usr/sbin/setkey -f

# 刷新SPD和SAD
flush;
spdflush;

# 添加安全关联
add 192.168.1.1 192.168.1.2 esp 0x12345678 \
    -m tunnel \
    -E aes-cbc 0x0123456789abcdef0123456789abcdef \
    -A hmac-sha256 0x0123456789abcdef0123456789abcdef0123456789abcdef0123456789abcdef;

add 192.168.1.2 192.168.1.1 esp 0x87654321 \
    -m tunnel \
    -E aes-cbc 0xfedcba9876543210fedcba9876543210 \
    -A hmac-sha256 0xfedcba9876543210fedcba9876543210fedcba9876543210fedcba9876543210;

# 添加安全策略
spdadd 10.0.1.0/24 10.0.2.0/24 any \
    -P out ipsec \
    esp/tunnel/192.168.1.1-192.168.1.2/require;

spdadd 10.0.2.0/24 10.0.1.0/24 any \
    -P in ipsec \
    esp/tunnel/192.168.1.2-192.168.1.1/require;

应用配置:

bash 复制代码
sudo setkey -f /etc/ipsec.conf

6.3 用户空间工具: StrongSwan与Libreswan

对于完整的IPsec VPN解决方案, 通常需要用户空间的IKE守护进程. 最流行的两个选择是StrongSwan 和Libreswan

StrongSwan基本配置示例 (/etc/ipsec.conf) :

复制代码
# 连接定义
conn myvpn
    left=192.168.1.1
    leftsubnet=10.0.1.0/24
    leftid=@site1.example.com
    leftcert=site1.cert
    leftfirewall=yes

    right=192.168.1.2
    rightsubnet=10.0.2.0/24
    rightid=@site2.example.com
    rightcert=site2.cert

    auto=start
    keyexchange=ikev2
    ike=aes256-sha256-modp2048!
    esp=aes256-sha256!
    rekey=yes
    dpdaction=restart

管理连接:

bash 复制代码
# 启动StrongSwan
sudo systemctl start strongswan

# 查看状态
sudo ipsec statusall

# 启动特定连接
sudo ipsec up myvpn

# 停止连接
sudo ipsec down myvpn

7 故障排除与调试技巧

7.1 常见问题诊断流程

当IPsec连接出现问题时, 可以按照以下系统化的流程进行诊断:
IPsec连接故障 连接阶段判断 第一阶段失败
IKE SA无法建立 第二阶段失败
IPsec SA无法建立 数据传输失败
已建立但无法通信 检查IKE配置一致性 检查身份认证 检查网络连通性 检查防火墙/NAT 检查IPsec策略 检查SPD/SAD 检查加密算法兼容性 检查路由 检查MTU/分片 检查SA生存期 检查序列号同步

7.2 关键调试命令与技巧

7.2.1 内核调试

启用IPsec调试信息:

bash 复制代码
# 启用内核IPsec调试 (输出到syslog)
sudo sysctl -w net.inet.ipsec.debug=1
# 对于IPv6
sudo sysctl -w net.inet6.ipsec6.debug=1

查看内核IPsec统计信息:

bash 复制代码
# 查看IPsec统计
cat /proc/net/xfrm_stat

# 输出示例:
# XfrmInError: 0
# XfrmInBufferError: 0
# XfrmInHdrError: 0
# XfrmInNoStates: 0
# XfrmInStateProtoError: 0
# XfrmInStateModeError: 0
# XfrmInStateSeqError: 0
# XfrmInStateExpired: 0
# XfrmInStateMismatch: 0
# XfrmInStateInvalid: 0
# XfrmInTmplMismatch: 0
# XfrmInNoPols: 0
# XfrmInPolBlock: 0
# XfrmInPolError: 0
# XfrmOutError: 0
# XfrmOutBundleGenError: 0
# XfrmOutBundleCheckError: 0
# XfrmOutNoStates: 0
# XfrmOutStateProtoError: 0
# XfrmOutStateModeError: 0
# XfrmOutStateSeqError: 0
# XfrmOutStateExpired: 0
# XfrmOutPolBlock: 0
# XfrmOutPolDead: 0
# XfrmOutPolError: 0
7.2.2 IKE调试

StrongSwan调试:

bash 复制代码
# 使用详细日志启动连接
sudo ipsec up myvpn --debug

# 查看charon守护进程日志
sudo journalctl -u strongswan -f

# 增加特定组件的日志级别
sudo ipsec stroke loglevel cfg 4
sudo ipsec stroke loglevel knl 4
sudo ipsec stroke loglevel net 4

Libreswan调试:

bash 复制代码
# 启用调试日志
sudo ipsec whack --debug-all

# 实时监控pluto日志
sudo tail -f /var/log/pluto.log

# 查看连接详细信息
sudo ipsec auto --status myvpn
7.2.3 网络层调试

数据包捕获与分析:

bash 复制代码
# 捕获IPsec相关数据包 (ESP协议号50, AH协议号51)
sudo tcpdump -i eth0 'ip proto 50 or ip proto 51'

# 捕获IKE数据包 (UDP端口500和4500)
sudo tcpdump -i eth0 'udp port 500 or udp port 4500'

# 使用Wireshark解码IPsec数据包 (需要预共享密钥)
# 在Wireshark中: 编辑 -> 首选项 -> 协议 -> ESP -> 输入预共享密钥

路由与策略检查:

bash 复制代码
# 检查IPsec策略是否正确应用
sudo ip xfrm policy
sudo ip xfrm state

# 检查路由表
ip route show table all

# 检查连接跟踪 (对于NAT-T很重要)
sudo conntrack -L | grep 4500

7.3 常见问题与解决方案

下表总结了IPsec常见问题及其解决方案:

问题现象 可能原因 检查方法 解决方案
IKE第一阶段失败 预共享密钥不匹配 检查双方密钥配置 确保预共享密钥一致
身份证书问题 检查证书有效性/过期 更新或重新签发证书
防火墙阻止UDP 500/4500 使用tcpdump捕获 配置防火墙允许IKE流量
IKE第二阶段失败 IPsec策略不匹配 比较双方SPD配置 统一双方策略定义
加密算法不兼容 检查IKE提议 配置兼容的算法套件
子网冲突 检查本地和远程子网 调整子网避免重叠
已连接但无法通信 路由问题 traceroute检查路径 添加适当的路由
MTU问题 ping测试不同大小包 调整MTU或启用MSS钳制
安全关联过期 检查SA生存期 调整SA生存期或启用DPD
NAT穿越问题 NAT检测失败 检查NAT-T是否启用 明确配置nat_traversal=yes
多级NAT环境 检查连接跟踪 调整NAT超时时间

8 性能优化与高级特性

8.1 性能优化技巧

IPsec处理会引入一定的性能开销, 特别是在高吞吐量场景下. 以下是一些优化建议:

加密算法选择:

  • 硬件加速支持: 选择支持AES-NI等CPU指令集的算法
  • 平衡安全与性能: 根据实际需求选择算法强度
  • 考虑AEAD算法: 如AES-GCM, 比传统加密+认证组合更高效

内核参数调优:

bash 复制代码
# 增加IPsec接收缓冲区
sudo sysctl -w net.core.rmem_max=134217728
sudo sysctl -w net.core.rmem_default=134217728

# 增加转换表哈希大小 (高并发连接)
sudo sysctl -w net.ipv4.xfrm4_gc_thresh=32768
sudo sysctl -w net.ipv6.xfrm6_gc_thresh=32768

# 禁用冗余的完整性检查 (如果已经由加密保证)
# 注意: 这会降低安全性

多队列与中断平衡 (对于多核系统) :

bash 复制代码
# 启用RSS (接收端缩放)
sudo ethtool -L eth0 combined 8

# 配置IRQ平衡
sudo systemctl enable irqbalance
sudo systemctl start irqbalance

8.2 高级特性与应用

8.2.1 虚拟隧道接口 (VTI)

Linux支持IPsec虚拟隧道接口, 将IPsec隧道作为网络接口管理:

bash 复制代码
# 创建VTI接口
sudo ip tunnel add ipsec0 mode vti local 192.168.1.1 remote 192.168.1.2 key 123

# 配置IP地址
sudo ip addr add 10.0.100.1/24 dev ipsec0

# 启用接口
sudo ip link set ipsec0 up

# 配置策略指向VTI
sudo ip xfrm policy add src 10.0.1.0/24 dst 10.0.2.0/24 \
    dir out tmpl src 192.168.1.1 dst 192.168.1.2 \
    proto esp mode tunnel \
    if_id 123
8.2.2 链路故障转移与负载均衡

对于关键业务, 可以配置多路径IPsec:

bash 复制代码
# 多个安全网关配置
conn primary
    left=192.168.1.1
    leftsubnet=10.0.1.0/24
    right=192.168.2.1
    rightsubnet=10.0.2.0/24
    auto=start
    priority=10

conn backup
    left=192.168.1.1
    leftsubnet=10.0.1.0/24
    right=192.168.3.1
    rightsubnet=10.0.2.0/24
    auto=start
    priority=5
8.2.3 与容器和虚拟化集成

在现代云原生环境中, IPsec可以用于保护容器间通信:

bash 复制代码
# 使用Kubernetes Calico与IPsec
# 安装Calico CNI与IPsec支持
kubectl apply -f https://docs.projectcalico.org/manifests/tigera-operator.yaml
kubectl apply -f https://docs.projectcalico.org/manifests/custom-resources.yaml

# 启用IPsec加密
cat > ipsec-config.yaml <<EOF
apiVersion: operator.tigera.io/v1
kind: Installation
metadata:
  name: default
spec:
  calicoNetwork:
    ipPool:
    - cidr: 192.168.0.0/16
      encapsulation: IPIP
      natOutgoing: Enabled
    linuxDataplane: Iptables
    mtus:
      - interface: tunl0
        value: 1440
  variant: Calico
  ipPools:
  - cidr: 192.168.0.0/16
    encapsulation: IPIP
    natOutgoing: true
---
apiVersion: operator.tigera.io/v1
kind: IPsecConfiguration
metadata:
  name: default
spec:
  enabled: true
EOF

kubectl apply -f ipsec-config.yaml

9 总结

经过对Linux IPsec的深入分析, 我们可以看到这一技术在现代网络安全的基石地位. IPsec的设计哲学------在网络层提供透明的安全服务------使其成为构建安全网络基础设施的理想选择

9.1 IPsec的核心优势

  1. 网络层透明性: IPsec工作在OSI第三层, 对上层的应用程序完全透明, 无需修改应用即可获得安全保护
  2. 全面的安全服务: 提供机密性, 完整性, 认证和抗重放攻击的完整解决方案
  3. 灵活的部署模式: 支持端到端 (传输模式) 和网关到网关 (隧道模式) 等多种部署场景
  4. 标准化的互操作性: 基于IETF标准, 不同厂商的实现可以互操作

9.2 Linux IPsec实现的特点

Linux IPsec实现展现了开源社区的强大技术实力:

  • 清晰的内核-用户空间分离: 平衡了性能与灵活性
  • 丰富的算法支持: 从传统DES到现代AES-GCM和ChaCha20-Poly1305
  • 成熟的生态系统: StrongSwan, Libreswan等用户空间工具提供完整解决方案
  • 广泛的部署案例: 从企业VPN到5G移动网络核心网
相关推荐
掘根7 分钟前
【仿Muduo库项目】HTTP模块3——HttpContext子模块
网络·网络协议·http
像风一样自由24 分钟前
android native 中的函数动态注册方式总结
android·java·服务器·安卓逆向分析·native函数动态注册·.so文件分析
杰克逊的日记34 分钟前
网络问题定位与排查
网络·it
漫随流水40 分钟前
leetcode算法（104.二叉树的最大深度）
数据结构·算法·leetcode·二叉树
oMcLin42 分钟前
如何在 Ubuntu 22.04 LTS 上部署并优化 Magento 电商平台，提升高并发请求的响应速度与稳定性？
linux·运维·ubuntu
2502_911679141 小时前
重新定义测试边界：N5181A信号发生器，何以成为射频领域的性能标杆？
网络·科技·信号处理
机器学习之心HML1 小时前
鲸鱼算法（WOA）优化Kriging模型
算法
Qinti_mm1 小时前
Linux io_uring：高性能异步I/O革命
linux·i/o·io_uring
优雅的38度1 小时前
linux环境下，使用docker安装apache kafka (docker-compose)
linux·架构
DYS_房东的猫1 小时前
《 C++ 零基础入门教程》第6章：模板与 STL 算法 —— 写一次，用万次
开发语言·c++·算法
热门推荐
01GitHub 镜像站点02网站改了域名，如何查找？03Labelme从安装到标注：零基础完整指南04Linux下V2Ray安装配置指南05AI 规范驱动开发“三剑客”深度对比：Spec-Kit、Kiro 与 OpenSpec 实战指南06安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）07【踩坑笔记】50系显卡适配的 PyTorch 安装082025-04-03 Latex学习1——本地配置Latex + VScode环境09Netlify 的深度解析及使用指南10Overleaf编译超时，超出免费计划编译时限（已解决）
