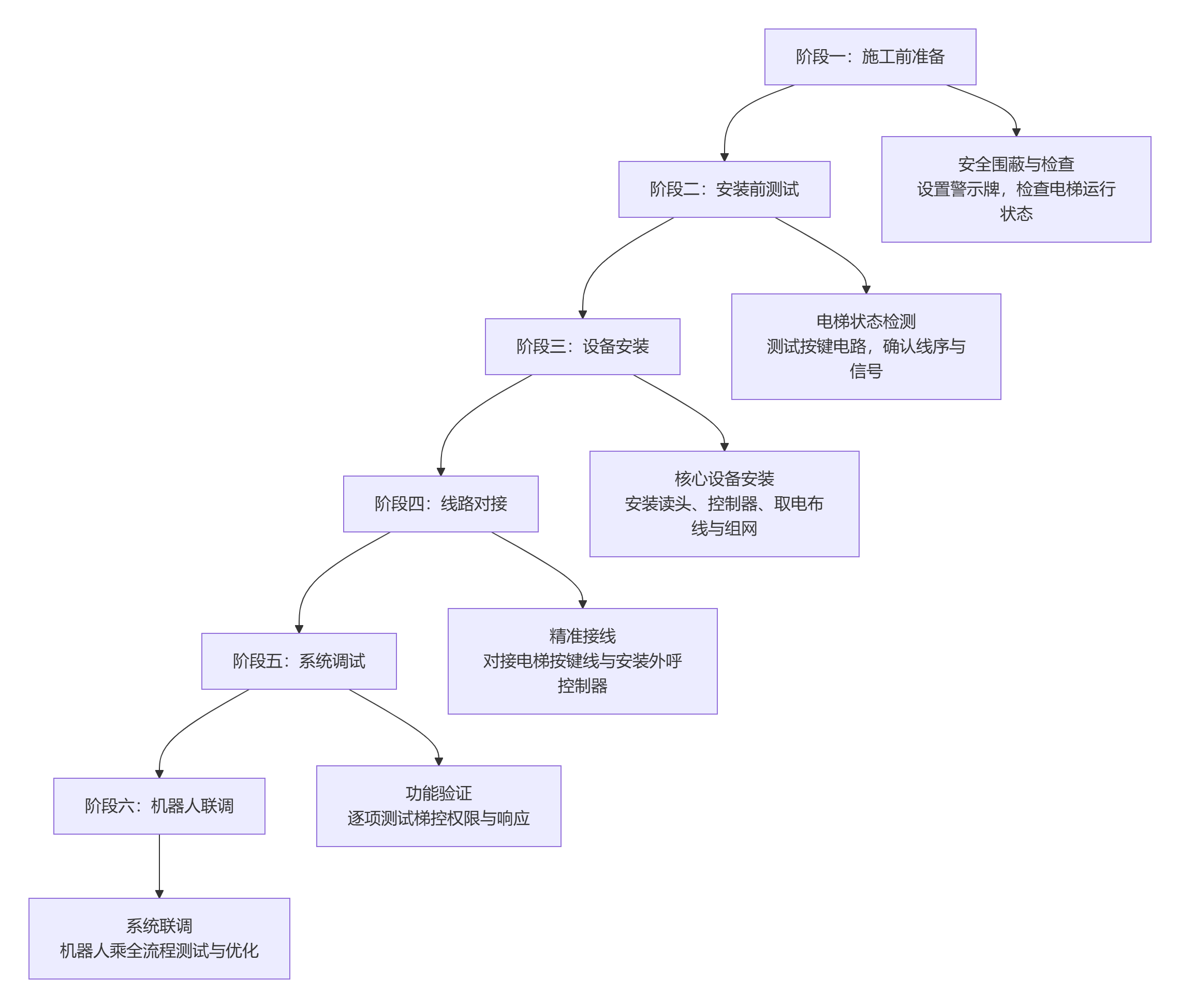

前言 ：本文系统梳理了电梯门禁控制系统（梯控）的安装与调试全流程。主要内容包括：1）施工前需停运电梯并确认设备状态；2）门禁兼容性测试要点，重点区分线路类型及品牌差异；3）设备安装四步流程，涵盖读头固定、控制器部署等关键环节；4）调试阶段需复查接线并测试各项功能；5）机器人联调需对接通讯协议并验证安全机制；6）针对三菱、迅达等特殊品牌提出定制解决方案。全文强调标准化操作，要求施工不影响电梯原生功能，并确保机器人召梯成功率≥99.9%，同时提供了设备防护、故障排查等实用建议。
一、施工前准备与安全规范
- 电梯停运与警示
- 正式停用电梯，设置物理隔离栏及"电梯检修"警示牌。
- 查验电梯维保记录，确认设备无故障史。
- 功能预检
- 测试所有楼层按键响应状态（点亮/触发运行）。
- 全程需电梯维保单位人员陪同操作。
-
工具与材料准备：
-
工具：螺丝刀、电钻、锤子、开孔器、万用表（用于电路测试）等。
-
材料：包括电梯门禁读卡器、IC电梯卡、线缆（推荐RVV3×2.5mm²规格的屏蔽线）、保护膜、绝缘胶带等。防护用品如手套和清洁剂也必不可少，以避免安装过程中的污染或损伤。
-
线缆选择需根据设备传输距离和场景确定，例如读卡器与控制器间优先采用RS-485协议，以延长信号传输距离并减少干扰。
-
-
型号选择与差异：
-
明装式读头：适用于普通电梯面板，开孔直径约20mm，安装简便。
-
嵌入式读头：需开88×55mm方孔（玻璃材质建议90×58mm），读头厚度约3cm，美观但安装复杂。
-
人脸识别读头 ：推荐安装在轿厢顶部，以避免用户操作不便和环境干扰。
选择型号时，需结合电梯类型和使用场景评估，确保与电梯系统兼容。
-
二、电梯门禁兼容性测试要点
| 测试项目 | 关键注意事项 |
|---|---|
| 按键通电检测 | 确保电梯非节能休眠状态（按键需有电信号） |
| 线路类型识别 | 区分两线制（国产梯常见）或三线制（线序可能分层错乱） |
| 特殊品牌处理 | 三菱、迅达及触摸屏电梯必须提前联系厂商确认方案 |
| 已装梯控干扰 | 避免直接测量，优先获取原线路图纸 |
⚠️ 提示：测量信号线需使用万用表（直流电压档），避免短路。
三、设备安装与布线流程
步骤1：基础操作
- 将电梯降至最低楼层 ，切换至检修模式。
- 由维保人员打开COP（轿厢操作面板）。
步骤2：读头安装
- 明装：直接固定在面板外侧。
- 嵌入式 ：
- 面板开孔（必须断电操作）
- 读头与按键面板持平，避免凸出/凹陷。
步骤3：控制器部署
| 项目 | 操作规范 |
|---|---|
| 取电 | 优先从检修盒插座取AC220V，或内部接线（需加装漏电保护） |
| 节能模式规避 | 加装稳压模块防止断电重启 |
| 轿顶设备 | 控制器/无线网桥/状态采集器需防水防震固定 |

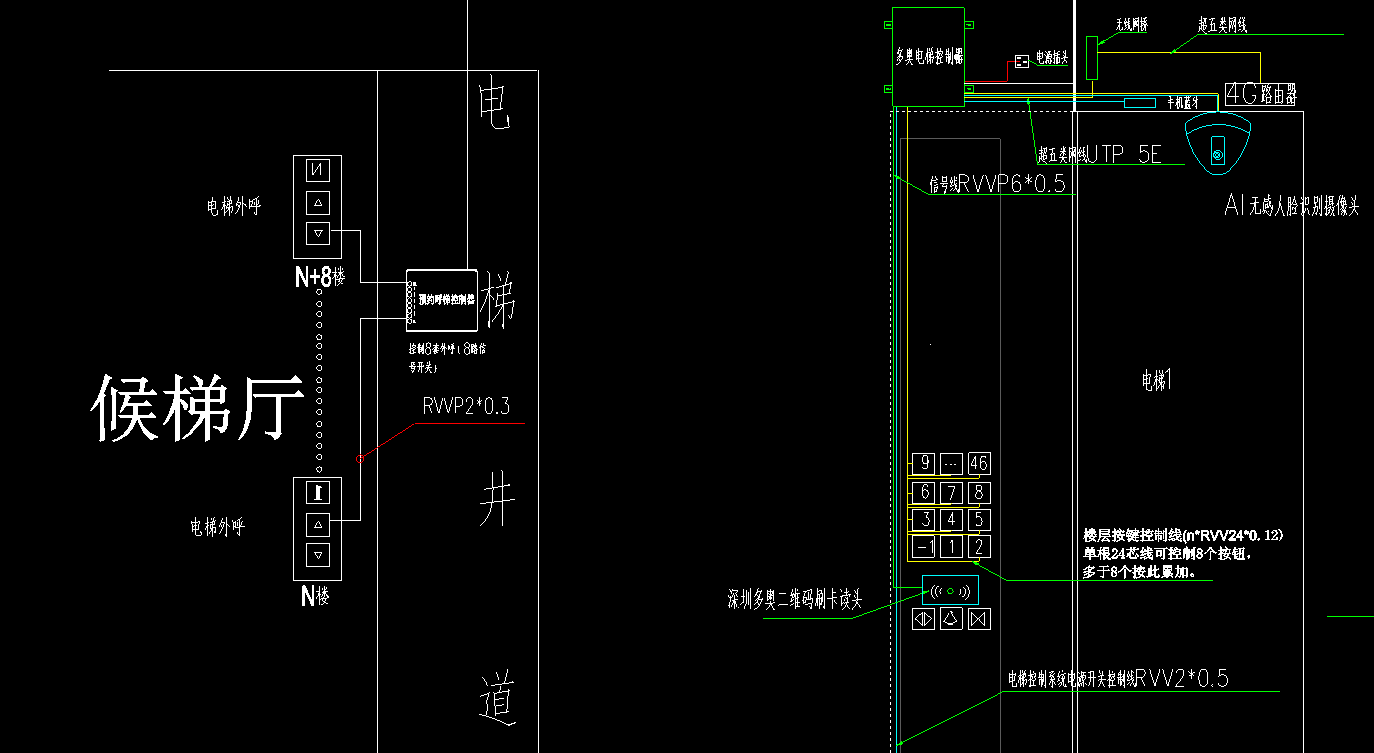

步骤4：线路对接
- 按键控制线 ：
- 按电梯品牌线路图（务必索取原厂图纸）截取按键线路。
- 使用绝缘端子压接，避免虚接。

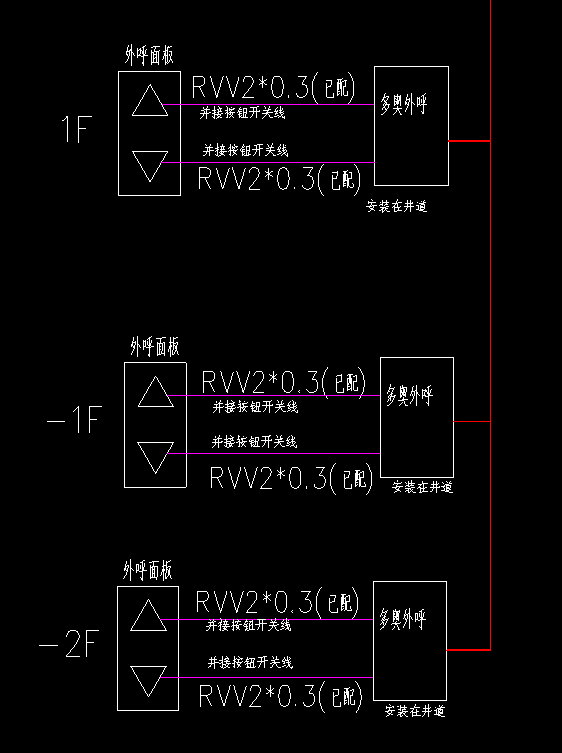

- 外呼控制器：每层电梯厅安装，粘贴对应楼层标签。
位置选择：
读头应安装在电梯厢内视线范围内，距地面1.2-1.5米的高度，便于用户操作。
远离金属干扰源（距离≥30cm），避免阳光直射或高温环境，以防设备故障或信号衰减。
• 具体安装流程：
-
开孔与固定：使用电钻和开孔器在电梯面板上钻孔（根据读头型号选择孔径），然后将读头固定到位。嵌入式读头需精确对齐孔位，并用螺丝紧固。
-
布线连接：将线缆（如RVV3×2.5）连接到读头和梯控控制器。控制器通常安装在电梯控制柜内，接线时需确保电源分离：主电源使用独立回路，避免与电梯原有系统共用电源线，防止电磁干扰。
-
设备调试：使用万用表测试电路连通性，确认无短路后通电。梯控控制器应与电梯系统隔离连接，避免影响电梯原有功能；通电后需配置软件参数，如卡片授权和识别方式。
-
防护处理：安装后贴上保护膜，防止污损，并用绝缘胶带包裹裸露线头，确保安全。整个过程需穿戴手套，保持环境清洁。
四、调试阶段核心步骤
- 接线复查

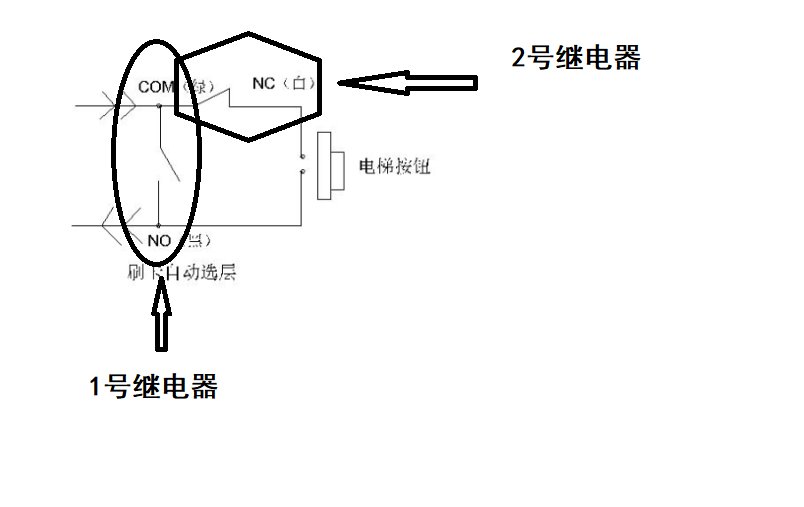

- 核对控制器与电梯按键接口的线序一致性（重点检测常开/常闭信号）。
- 梯控功能测试

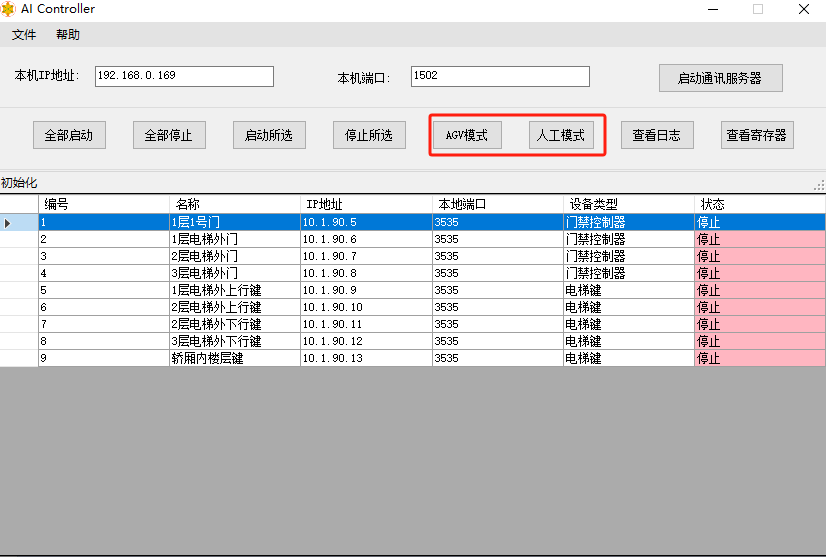

- 使用多奥Demo程序验证：
- 权限卡（单层卡/通卡）
- 轿厢状态实时读取（开关门/上下行）
- 急停开关联动响应
- 使用多奥Demo程序验证：
- 电梯恢复运行
- 撤除检修模式，重启电梯并观察待机功耗。

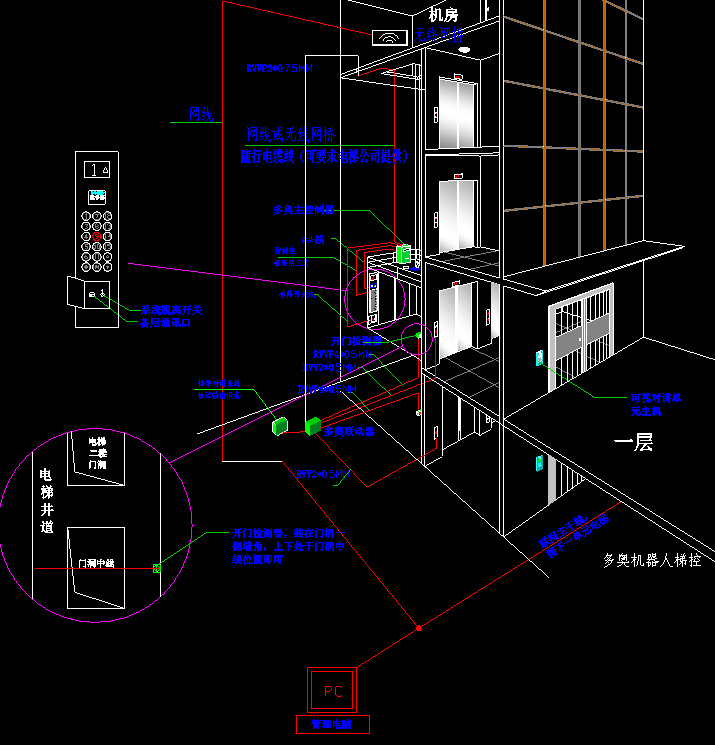

五、机器人（AMR/AGV/机器狗）联调流程
-

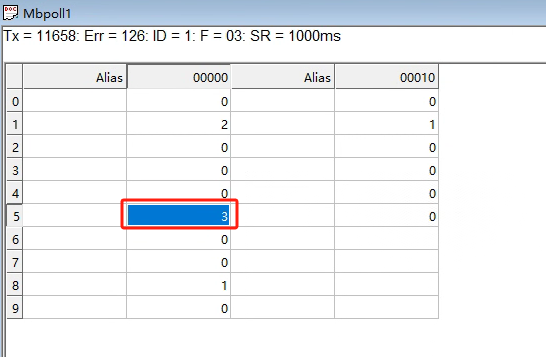

通讯协议对接
- 通过TCP/IP或RS485连接机器人调度系统与梯控主机。
-
指令测试

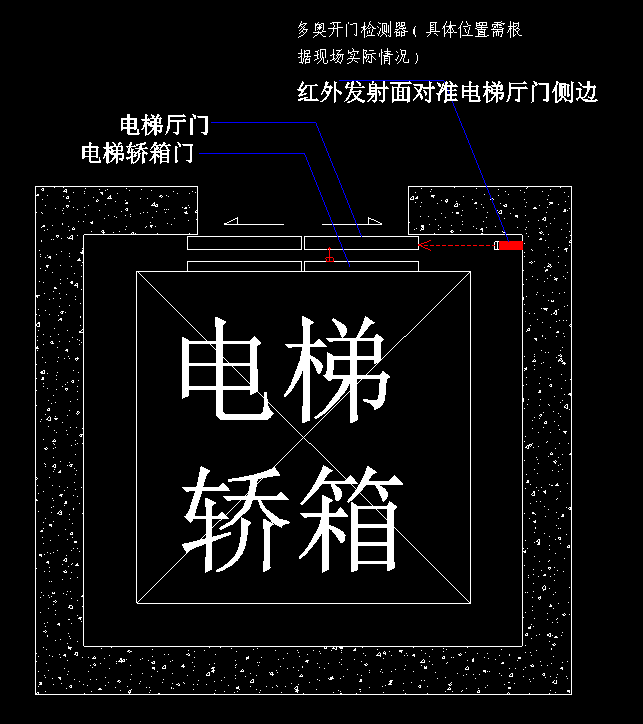

功能 测试项 召梯 机器人发送目标楼层至梯控 开门 电梯到位后自动开门（红外防夹触发） 关门 延时关门指令（默认5-8秒） -
安全验证
- 模拟机器人进出时的门禁互锁（电梯门未关则禁止移动）。
- 撤销警戒线前完成3次连续无故障运行。
电梯调试工作是检验安装质量和确保梯控功能正常运行的重要环节。施工接好线恢复电梯按键面板前，需仔细检查接线情况，对应线头及接口不能接错，确认无误后才能送电调试功能。电梯恢复运行后，要全面检测梯控所有功能，使用多奥demo测试程序进行调试，如调试卡单层、通卡功能，电梯轿厢运行状态读取，开关门及上下行监测等，确保各项功能都能正常、稳定运行。
六、品牌差异特别处理清单
| 电梯类型 | 应对方案 |
|---|---|
| 三菱/迅达 | 定制信号隔离模块，避免强电干扰 |
| 触摸按键电梯 | 加装模拟按键信号发生器 |
| 无按键触摸屏 | 需接入电梯CAN总线解码协议 |
实现机器人自主乘梯的最后一步，也是技术要求最高的一步。
-
协议对接 ：确保梯控系统与机器人调度系统之间的通信协议（如MQTT、HTTP API）畅通无阻。通信的低延迟（建议≤5秒心跳）和高可靠性是关键。
-
安全流程联调 ：模拟完整的机器人乘梯流程：机器人召梯 -> 电梯到位并开门 -> 人体/货物检测器确认轿厢安全 -> 机器人进入 -> 机器人发送目标楼层 -> 电梯运行 -> 机器人离开。每一步都必须有状态反馈和超时重试机制。
-
异常处理测试：重点测试网络中断、指令超时、电梯故障等异常情况下，系统的应对策略是否安全可靠，确保机器人不会因电梯系统的小故障而"被困"。
终极验收标准
- 电梯原功能零损伤（如消防迫降、无障碍呼叫）。
- 机器人召梯成功率≥99.9%，响应延迟＜1.5秒。
- 所有接线均有永久性标签，图纸归档维保部门。
✨ 工程经验提示：轿顶设备线缆需用缠绕管防护，避免与随行电缆摩擦！联调阶段建议使用Wireshark抓包工具排查通讯丢包问题。
