汇编与底层编程笔记

一、基础概念：字节序（大小端存储）

字节序是计算机存储多字节数据时的字节排列规则，核心解决 "高字节与低字节对应哪个内存地址" 的问题，以十六进制数0x12345678为例（注：1 个十六进制位占 4bit，1 字节 = 8bit，因此该数可拆分为 4 个独立字节）。

1. 字节拆分基础

0x12345678的 4 个字节按 "高低优先级" 划分：

高字节：0x12（对应数值的高位部分）
中间字节：0x34、0x56
低字节：0x78（对应数值的低位部分）

2. 两种存储方式对比

存储方式	核心规则	以地址`A`（起始地址）为例的存储分布	适用场景
大端序（Big-endian）	高字节对应高地址，低字节对应低地址	- 地址`A`：`0x78`（低字节）- 地址`A+1`：`0x56`- 地址`A+2`：`0x34`- 地址`A+3`：`0x12`（高字节）	网络协议（如 TCP/IP）、部分嵌入式芯片（如 PowerPC）
小端序（Little-endian）	低字节对应高地址，高字节对应低地址	- 地址`A`：`0x12`（高字节）- 地址`A+1`：`0x34`- 地址`A+2`：`0x56`- 地址`A+3`：`0x78`（低字节）	主流 CPU（x86、ARM Cortex-M/A 系列）、STM32 全系列

3. 补充：字节序的实际影响

跨设备数据传输（如嵌入式设备与 PC 通信）时，需统一字节序（通常转为大端序），否则会出现 "数据错乱"（如0x1234在小端设备存为0x3412，大端设备读取后会解析为0x3412）。
嵌入式开发中，通过 "指针强制转换" 可验证当前设备字节序（例：unsigned int a=0x12345678; unsigned char b=*(unsigned char*)&a;，若b=0x78则为小端，b=0x12则为大端）。

二、位操作：底层控制的核心手段

位操作是直接对二进制位进行修改的操作，是嵌入式开发中 "控制寄存器特定位" 的核心方法，包括逻辑移位、取反、位与、位或、置位、清位等。

1. 逻辑移位（左移 / 右移）

逻辑移位不考虑符号位，移位后空缺位补 0，以十六进制数0x123（对应二进制0001 0010 0011）为例。

（1）逻辑左移（<<）

功能：二进制位整体左移，右侧补 0；数值上等价于 "乘以 2 的 n 次方"（n 为移位位数）。
示例：0x123 << 2
1. 二进制角度：原二进制：0001 0010 0011（12 位）左移 2 位后：0001 0010 0011 00（补 2 个 0，共 14 位）转为十六进制：0x48C（注：4 个二进制位对应 1 个十六进制位，补 0 后凑整为 16 位：0001 0010 0011 00→000100 10001100？修正：正确转换为0001 0010 0011 00→拆分 4 位组：0100（4）、1000（8）、1100（C）→0x48C）。
2. 数学角度：左移 2 位 = 乘以2²=4，0x123 * 4 = 0x48C（十六进制计算：0x123*4=0x48C，十进制验证：0x123=291，291*4=1164，0x48C=1164）。

（2）逻辑右移（>>）

功能：二进制位整体右移，左侧补 0；数值上等价于 "除以 2 的 n 次方"（n 为移位位数，整除，舍去小数）。
示例：int a=0x123; a >> 2
1. 二进制角度：原二进制：0001 0010 0011右移 2 位后：00 0001 0010 00（左侧补 2 个 0，舍弃右侧 2 位）→ 简化为0001 0010 00（二进制0001001000）转为十六进制：0x48（4 位分组：0001（1）、0010（2）、0000（0）？修正：0001001000共 10 位，补 2 个 0 为 12 位：0001 0010 0000→0x120？错误！原0x123是 12 位二进制0001 0010 0011，右移 2 位后为00 0001 0010 00→取低 12 位为0001 0010 00→补前 4 位为0001 0010 00→0x120？不对，重新计算：0x123右移 2 位，十进制291/4=72（整除），72对应十六进制0x48，二进制01001000→原 12 位二进制右移 2 位后为0000 0100 1000（补 0 到 12 位），即0x048→简化为0x48，正确。
2. 数学角度：右移 2 位 = 除以2²=4，0x123 / 4 = 0x48（十进制291/4=72，72=0x48）。

2. 核心位操作（置位 / 清位 / 取反 / 位与 / 位或）

操作类型	功能描述	示例（以寄存器`reg`的第 n 位为例）	应用场景
置位（位或 + 左移）	将某一位置 1，不影响其他位	`reg	= (1 << n)`（例：`reg	= (1<<3)`→第 3 位置 1）	使能外设（如 GPIO 时钟使能）、输出高电平
清位（位与 + 取反 + 左移）	将某一位清 0，不影响其他位	`reg &= ~(1 << n)`（例：`reg &= ~(1<<5)`→第 5 位清 0）	关闭外设、输出低电平
取反（~）	对所有位反转（0→1，1→0）	`reg = ~reg`（例：`0x123`→`0xFFFFFE DC`，32 位寄存器）	翻转引脚电平（如 Toggle 操作）
位与（&）	仅当两位均为 1 时结果为 1，用于 "掩码筛选"	`reg & 0x0F`→仅保留低 4 位，高 28 位清 0	读取寄存器某几位的值（如判断引脚电平）
位或（	）	仅当两位均为 0 时结果为 0，用于 "叠加置位"	`reg	0x30`→将第 4、5 位置 1，其他位不变	同时设置寄存器多个位

3. 补充：位操作的注意事项

操作 32 位寄存器时，需确保 "掩码" 为 32 位（如~(1<<n)在 32 位环境下是0xFFFFFFFE（n=0），而非 8 位的0xFE），避免因 "符号扩展" 导致错误。
连续操作同一寄存器时，建议先 "读 - 改 - 写"（如先读寄存器值到变量，修改后写回），而非直接多次赋值，防止覆盖其他位的配置。

三、程序处理流程：从源码到反汇编

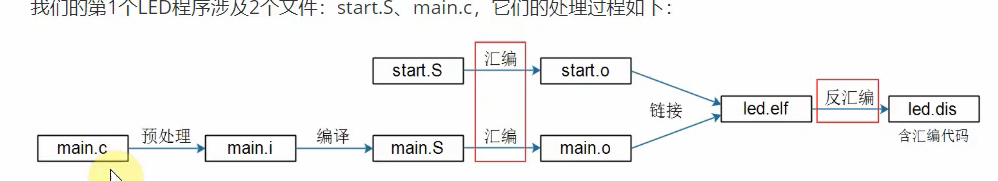

程序从源码到可执行文件需经过 "预处理→编译→汇编→链接"4 个步骤，反汇编则是反向将可执行文件转为汇编代码，核心用于底层调试与架构理解（以 LED 程序的start.S（汇编源码）和main.c（C 源码）为例）。

1. 4 个核心处理步骤（正向流程）

步骤 1：预处理（针对 C 文件）

输入文件 ：main.c（C 源码）
处理工具 ：GCC（gcc -E main.c -o main.i）、KEIL（内置预处理工具）
核心操作 ：
1. 展开#include头文件（如#include "stm32f10x.h"→将头文件内容插入main.c）；
2. 替换#define宏定义（如#define GPIO_PIN_5 5→所有GPIO_PIN_5替换为 5）；
3. 删除注释、处理#if/#else条件编译。
输出文件 ：main.i（预处理后的 C 中间文件，仍为文本格式）。

步骤 2：编译（针对预处理后的 C 文件）

输入文件 ：main.i
处理工具 ：GCC（gcc -S main.i -o main.S）、KEIL（armclang编译器）
核心操作：将 C 代码转换为汇编代码（遵循目标架构的指令集，如 ARM Thumb-2）。
输出文件 ：main.S（汇编源码文件，文本格式，与手写的start.S格式一致）。

步骤 3：汇编（针对汇编文件）

输入文件 ：start.S、main.S（汇编源码）
处理工具 ：GCC（as start.S -o start.o；as main.S -o main.o）、KEIL（armasm汇编器）
核心操作：将汇编指令转换为 CPU 可识别的机器码（二进制格式）。
输出文件 ：start.o、main.o（目标文件，二进制格式，包含机器码、符号表，但未链接）。

步骤 4：链接（针对目标文件）

输入文件 ：start.o、main.o（多个目标文件）、链接脚本（如stm32f103.ld，定义内存分布）
处理工具 ：GCC（ld start.o main.o -T stm32f103.ld -o led.elf）、KEIL（armlink链接器）
核心操作 ：
1. 合并多个目标文件的机器码；
2. 解析符号引用（如main函数调用delay函数，链接时确定delay的地址）；
3. 按链接脚本分配内存地址（如代码段存 Flash、数据段存 RAM）。
输出文件 ：led.elf（可执行文件，二进制格式，可在目标芯片上运行）。

2. 反汇编（反向流程）

定义：将可执行文件 / 目标文件中的机器码，反向转换为人类可读的汇编代码，用于调试（如定位程序崩溃位置）、理解编译器优化结果。
输入文件 ：led.elf（可执行文件）
处理工具 ：GCC（objdump -D led.elf -o led.dis）、KEIL（fromelf --disassemble led.elf > led.dis）
输出文件 ：led.dis（汇编代码文件，文本格式，包含 "地址 + 机器码 + 汇编指令"，例：0x08000020: 0xE59F3034 LDR r3, [pc, #52]）。

3. 补充：汇编与反汇编的核心区别

维度	汇编（正向）	反汇编（反向）
输入	汇编源码（.S）	机器码文件（.o/.elf）
输出	机器码（.o）	汇编代码（.dis）
目的	生成可执行代码	调试 / 理解底层执行逻辑
可读性	输入文件（.S）可读，输出（.o）不可读	输出文件（.dis）可读，输入（.o/.elf）不可读

四、ARM 架构核心差异：指令集与 PC 偏移

不同 ARM 架构（如 Cortex-M3、Cortex-A7）的指令集和 PC 寄存器逻辑存在差异，直接影响汇编代码的编写与地址计算，以 "STM32F103（Cortex-M3）" 和 "经典 ARM（如 ARM7、Cortex-A8）" 为例对比。

1. 指令集差异（核心区别）

架构型号	支持指令集	指令长度	核心特点
STM32F103（Cortex-M3）	Thumb/Thumb-2	16 位（基础指令）、32 位（扩展指令，Thumb-2）	低功耗、代码密度高（16 位指令占比高，节省 Flash），仅支持 Thumb 模式（无 ARM 模式）
经典 ARM（ARM7、Cortex-A8）	ARM 指令集（默认）、Thumb 指令集（可选）	32 位（ARM 指令）、16 位（Thumb 指令）	高性能、32 位指令并行性好，支持 "ARM 模式" 与 "Thumb 模式" 切换

2. PC 寄存器偏移逻辑（三级流水线导致）

ARM 架构普遍采用 "三级流水线"（取指→译码→执行），三个阶段并行处理，因此PC 寄存器始终指向 "正在取指的指令地址"，而非 "正在执行的指令地址"，偏移量由 "指令长度" 决定。

（1）STM32F103（Cortex-M3，Thumb 指令集）

指令长度：16 位（2 字节），两条指令总长度 = 4 字节。
流水线并行逻辑：当 "第 n 条指令" 处于「执行」阶段时，"第 n+1 条指令" 处于「译码」阶段，"第 n+2 条指令" 处于「取指」阶段（PC 指向第 n+2 条指令地址）。
PC 偏移计算：PC 值 = 当前执行指令地址 + 2 条指令总长度 = 当前地址 + 2×2 字节 = 当前地址 + 4 。例：若当前执行指令地址为0x08000020，则 PC 值为0x08000020 + 4 = 0x08000024（指向第 n+2 条指令）。

（2）经典 ARM（ARM 指令集）

指令长度：32 位（4 字节），两条指令总长度 = 8 字节。
流水线并行逻辑：与 Cortex-M3 一致（执行 n→译码 n+1→取指 n+2）。
PC 偏移计算：PC 值 = 当前执行指令地址 + 2 条指令总长度 = 当前地址 + 2×4 字节 = 当前地址 + 8 。例：若当前执行指令地址为0x00000020，则 PC 值为0x00000020 + 8 = 0x00000028（指向第 n+2 条指令）。

3. 补充：兼容性设计背景与扩展

Cortex-M 系列统一规则：Cortex-M0/M4/M7 均采用 Thumb-2 指令集，PC 偏移均为 "当前地址 + 4"，无需区分型号，降低开发难度。
经典 ARM 的模式切换 ：支持在 ARM 模式（32 位指令，高性能）与 Thumb 模式（16 位指令，低功耗）间切换，通过BX指令（如BX r0，若 r0 最低位为 1 则进入 Thumb 模式）实现，而 Cortex-M 系列无此切换（仅 Thumb 模式）。

五、ARM 函数调用标准：ATPCS（ARM-Thumb 过程调用标准）

ATPCS 是 ARM 架构下函数调用的统一规则，规定了 "寄存器用途、参数传递、栈管理"，确保不同函数（如汇编调用 C、C 调用汇编）可正确交互，核心是寄存器的分工。

1. 核心寄存器用途约定（r0~r15）

寄存器	别名	用途约定	关键注意事项
r0~r3	传参寄存器	用于 "调用者" 向 "被调用者" 传递参数（最多 4 个参数）	无需保存恢复：被调用者可直接修改，调用者需自行保存未传递完的参数（>4 个参数时用栈传递）
r4~r11	保存寄存器（Callee-saved）	函数内部临时使用的寄存器	必须保存恢复：被调用者在函数入口需将这些寄存器的值压栈（`PUSH {r4-r11}`），出口时弹栈（`POP {r4-r11}`），避免影响调用者
r12	IP（ Intra-Procedure Call ）	临时寄存器，用于函数调用过程中的地址过渡（如链接器优化）	无需保存恢复：被调用者可随意修改，调用者不依赖其值
r13	SP（Stack Pointer）	栈指针，指向当前栈顶地址	必须保持稳定：函数调用过程中栈需平衡（压栈次数 = 弹栈次数），避免栈溢出
r14	LR（Link Register）	链接寄存器，保存函数调用后的返回地址	需按需保存：若函数嵌套调用（如 A 调用 B，B 调用 C），B 需将 LR 压栈，否则 C 会覆盖 LR 的值
r15	PC（Program Counter）	程序计数器，指向正在取指的指令地址	不可直接修改：通过跳转指令（如`B`、`BL`）间接改变 PC 值

2. 参数传递规则（示例：汇编调用 C 函数）

以 "汇编调用 C 函数void func(int a, int b, int c, int d)" 为例：

调用者（汇编）将参数依次存入 r0~r3：MOV r0, #1（a=1）、MOV r1, #2（b=2）、MOV r2, #3（c=3）、MOV r3, #4（d=4）；
通过BL指令调用函数（BL func）：BL指令会自动将 "返回地址" 存入 LR 寄存器；
被调用者（C 函数func）从 r0~r3 读取参数：直接使用 a、b、c、d 即可（编译器自动映射 r0~r3 到参数）；
函数返回：C 函数执行完后，通过BX LR指令跳回 LR 保存的返回地址，回到汇编代码继续执行。

3. 补充：栈传递参数（>4 个参数时）

当函数参数超过 4 个（如void func(int a, int b, int c, int d, int e)），前 4 个参数用 r0~r3 传递，第 5 个参数（e）需通过栈传递：

调用者（汇编）先将 e 压栈：PUSH {#5}（e=5）；
再传递前 4 个参数到 r0~r3；
调用BL func；
被调用者（C 函数）从栈中读取第 5 个参数（栈是 "先进后出"，e 在栈顶下方，需通过 SP 偏移读取）。

六、关键汇编指令解析：LDR（内存加载指令）

LDR 是 ARM 汇编中最常用的指令之一，功能是 "从内存地址读取数据到寄存器"，支持多种寻址方式，以LDR r3, [pc, #52]（STM32F103 中）为例详解。

1. 指令格式与核心含义

指令格式：LDR <目标寄存器>, <源地址>（LDR=Load Register，即 "加载数据到寄存器"）
示例解析：LDR r3, [pc, #52]
- 目标寄存器：r3（数据加载后存入 r3）；
- 源地址：[pc, #52]（PC 相对寻址，即 "PC 值 + 52（十进制偏移量）"，偏移量为正数时表示 "向后寻址"）。

2. 地址计算过程（结合 Cortex-M3 的 PC 偏移）

假设当前LDR r3, [pc, #52]指令的地址为0x08000020，计算步骤如下：

确定当前 PC 值：根据 Cortex-M3 规则，PC = 当前指令地址 + 4 = 0x08000020 + 4 = 0x08000024；
计算源地址：源地址 = PC 值 + 偏移量 = 0x08000024 + 52 = 0x08000058（注：52 为十进制，转为十六进制是0x34，0x08000024 + 0x34 = 0x08000058）；
加载数据：从内存地址0x08000058中读取 4 字节数据（因 LDR 默认加载 32 位字），假设该地址存储的数据为0x40021018（STM32 的 RCC_APB2ENR 寄存器地址），则最终r3 = 0x40021018。

3. 补充：LDR 的其他寻址方式

寻址方式	示例	功能描述	适用场景
立即数寻址	`LDR r0, =0x12345678`	将立即数`0x12345678`加载到 r0（注：`=`表示 "伪操作"，实际编译为`LDR r0, [pc, #offset]`，立即数存在内存中）	加载无法用`MOV`指令直接传递的大立即数（`MOV`仅支持 8 位立即数 + 4 位旋转）
寄存器间接寻址	`LDR r0, [r3]`	从 r3 指向的内存地址读取数据到 r0	读取寄存器中存储的地址对应的数据（如 r3 存 GPIO 寄存器地址，读取该寄存器值）
寄存器偏移寻址	`LDR r0, [r3, #4]`	从 "r3 + 4" 指向的内存地址读取数据到 r0	访问连续的寄存器（如 GPIO 的 ODR 寄存器地址 = CRL 地址 + 0xC，可通过`LDR r0, [r3, #0xC]`读取）
栈寻址	`LDR r0, [sp, #8]`	从栈顶（sp）+8 的地址读取数据到 r0	读取栈中保存的参数或寄存器值（如函数入口读取压栈的 r4 值）

七、实战：C 与汇编协同控制 STM32 GPIO（引脚闪烁）

以 "STM32F103 控制 GPIOB 引脚（PB5）闪烁" 为例，拆解 C 代码逻辑、对应汇编指令，以及 "软件→硬件" 的控制链路，核心是 "寄存器映射" 与 "读 - 改 - 写" 操作。

1. 背景知识：STM32 寄存器映射

STM32 的外设（如 RCC、GPIO）被 "映射" 到固定的内存地址，CPU 通过读写这些地址即可控制硬件，关键地址如下：

RCC_APB2ENR（GPIOB 时钟使能寄存器）：0x40021018（第 3 位控制 GPIOB 时钟，置 1 使能）；
GPIOB_CRL（GPIOB 低 8 位引脚配置寄存器）：0x40010C00（控制 PB0~PB7，PB5 对应 [23:20] 位，配置引脚模式）；
GPIOB_ODR（GPIOB 输出数据寄存器）：0x40010C0C（控制 PB0~PB15 的输出电平，第 5 位对应 PB5，1 = 高电平，0 = 低电平）。

2. C 代码核心逻辑（简化版）

运行

复制代码

void mymain(void) {
    // 步骤1：使能GPIOB时钟（外设必须先上电才能工作）
    *(unsigned int*)0x40021018 |= (1 << 3);  // 第3位置1，使能GPIOB时钟

    // 步骤2：配置PB5为推挽输出模式（50MHz）
    *(unsigned int*)0x40010C00 &= ~(0xF << 20);  // 清除PB5原配置（[23:20]位清0，0xF=4位全1）
    *(unsigned int*)0x40010C00 |= (0x3 << 20);   // 设置PB5为推挽输出（0x3对应50MHz推挽输出）

    while(1) {
        // 步骤3：PB5输出高电平（ODR第5位置1）
        *(unsigned int*)0x40010C0C |= (1 << 5);
        delay(1000000);  // 延时1秒（简化版，实际需精准延时）

        // 步骤4：PB5输出低电平（ODR第5位清0）
        *(unsigned int*)0x40010C0C &= ~(1 << 5);
        delay(1000000);  // 延时1秒
    }
}

3. C 代码与汇编指令逐句对应（硬件操作细节）

编译器会将 C 代码转换为 ARM Thumb-2 汇编指令，每条指令对应 "对寄存器的读 - 改 - 写"，以下是分步对应：

（1）步骤 1：使能 GPIOB 时钟（C→汇编）

C 代码：*(unsigned int*)0x40021018 |= (1 << 3);对应汇编（含详细注释）：

asm

复制代码

; 1. 加载RCC_APB2ENR寄存器地址到r3（PC相对寻址，偏移52，最终地址0x40021018）
LDR r3, [pc, #52]   ; PC = 当前指令地址+4，+52后得到0x40021018，存入r3

; 2. 读取RCC_APB2ENR当前值到r0（"读"操作，避免覆盖其他位）
LDR r0, [r3, #0]    ; [r3, #0] = r3 + 0 = 0x40021018，读取该地址值到r0

; 3. 对r0进行"位或"操作，第3位置1（1<<3=8，十六进制0x8）
ORR r0, r0, #8      ; r0 = r0 | 8 → 仅第3位置1，其他位不变

; 4. 将修改后的值写回RCC_APB2ENR寄存器（"写"操作，完成时钟使能）
STR r0, [r3, #0]    ; 把r0的值存回0x40021018，GPIOB时钟使能

（2）步骤 2：配置 PB5 为推挽输出（C→汇编）

C 代码分两步：先清除原配置，再设置新配置，对应汇编如下：

asm

复制代码

; -------------------------- 子步骤2.1：清除PB5原配置 --------------------------
; 1. 加载GPIOB_CRL寄存器地址到r3（PC相对寻址，假设偏移48，最终地址0x40010C00）
LDR r3, [pc, #48]   ; r3 = 0x40010C00（GPIOB_CRL地址）

; 2. 读取GPIOB_CRL当前值到r0
LDR r0, [r3, #0]    ; r0 = GPIOB_CRL当前值

; 3. 清除[23:20]位（0xF<<20=0x000F0000，~后为0xFFFF0FFF，位与操作清0）
AND r0, r0, #0xFFFF0FFF  ; r0 = r0 & 0xFFFF0FFF → [23:20]位清0，其他位不变

; 4. 写回清除后的值
STR r0, [r3, #0]    ; GPIOB_CRL = r0，完成原配置清除

; -------------------------- 子步骤2.2：设置PB5为推挽输出 --------------------------
; 1. 再次读取GPIOB_CRL值到r0（确保基于最新值修改）
LDR r0, [r3, #0]

; 2. 设置[23:20]位为0x3（0x3<<20=0x00003000，位或操作置位）
ORR r0, r0, #0x00003000  ; r0 = r0 | 0x00003000 → [23:20]位=0x3，对应50MHz推挽输出

; 3. 写回新配置
STR r0, [r3, #0]    ; GPIOB_CRL = r0，PB5输出模式配置完成

（3）步骤 3~4：while 循环（PB5 高低电平交替）

C 代码的while(1)循环对应汇编的 "标签跳转"，核心是控制 GPIOB_ODR 寄存器，对应汇编如下：

asm

复制代码

; 循环开始标签（label1为自定义标签，用于跳转）
label1:
    ; -------------------------- 子步骤3：PB5输出高电平 --------------------------
    ; 1. 加载GPIOB_ODR寄存器地址到r3（假设PC偏移36，最终地址0x40010C0C）
    LDR r3, [pc, #36]   ; r3 = 0x40010C0C（GPIOB_ODR地址）

    ; 2. 读取ODR当前值到r0
    LDR r0, [r3, #0]

    ; 3. 第5位置1（1<<5=32，十六进制0x20）
    ORR r0, r0, #32      ; r0 = r0 | 32 → PB5=1（高电平）

    ; 4. 写回ODR寄存器
    STR r0, [r3, #0]

    ; 5. 调用delay函数（BL指令：跳转+保存返回地址到LR）
    BL delay            ; 跳转到delay函数，执行完后返回当前下一条指令

    ; -------------------------- 子步骤4：PB5输出低电平 --------------------------
    ; 1. 再次读取ODR值到r0
    LDR r0, [r3, #0]

    ; 2. 第5位清0（~(1<<5)=0xFFFFFEFF，位与操作）
    AND r0, r0, #0xFFFFFEFF  ; r0 = r0 & 0xFFFFFEFF → PB5=0（低电平）

    ; 3. 写回ODR寄存器
    STR r0, [r3, #0]

    ; 4. 再次调用delay
    BL delay

    ; 5. 无条件跳回循环开头（B指令：仅跳转，不保存返回地址）
    B label1            ; 重复循环，实现PB5闪烁

4. 补充：delay 函数的汇编实现（用户疏漏补充）

用户未提供delay函数的实现，以下是简化版汇编实现（基于循环减计数，延时约 1 秒，STM32F103 主频 72MHz），遵循 ATPCS 标准（保存 r4）：

asm

复制代码

; 延时函数：void delay(unsigned int count)（参数count通过r0传递）
delay:
    PUSH {r4}          ; 入口：保存r4（ATPCS要求，避免影响调用者）
    MOV r4, r0         ; 将参数count存入r4（用r4作为循环计数器）

delay_loop:
    SUBS r4, r4, #1    ; r4 = r4 - 1（计数减1）
    BNE delay_loop     ; 若r4≠0，跳回delay_loop继续循环

    POP {r4}           ; 出口：恢复r4
    BX LR              ; 跳回LR保存的返回地址，结束延时

5. 核心原理：软件如何控制硬件？

寄存器映射：STM32 将外设控制逻辑（如时钟、引脚模式）映射到固定内存地址，CPU 读写这些地址即等同于操作硬件电路；
C→汇编转换 ：C 代码中的 "指针操作"（如*(unsigned int*)0x40021018）被编译器转换为 "LDR/STR + 位操作" 的汇编指令，本质是 "读 - 改 - 写" 的硬件交互流程；
硬件响应：当寄存器特定位被修改（如 RCC_APB2ENR 第 3 位置 1），硬件电路会执行对应动作（如给 GPIOB 模块供电），最终实现 "代码控制引脚闪烁"。

八、补充：裸机程序启动流程

用户未提及 "程序如何从 Flash 启动并进入mymain函数"，这是嵌入式裸机开发的关键，以 STM32F103 为例，启动流程如下：

复位触发 ：芯片上电或复位后，PC 指向 Flash 起始地址（0x08000000），该地址存储 "栈顶地址"（而非指令）；
向量表读取 ：0x08000004地址存储 "复位中断服务程序地址"（Reset Handler），PC 跳转到该地址执行；
复位服务程序（汇编实现，如 start.S） ：
- 初始化栈（设置 SP = 栈顶地址，从0x08000000读取）；
- 初始化数据段（将 Flash 中的初始化数据复制到 RAM）；
- 清零 BSS 段（RAM 中未初始化的全局变量清 0）；
- 调用mymain函数（通过BL mymain指令，LR 保存返回地址，若mymain是死循环则无需返回）；
进入用户逻辑 ：执行mymain中的 GPIO 控制代码，实现引脚闪烁。
