• 帧间预测

详细解析视频编解码中帧间预测最核心的概念。它们共同构成了现代视频压缩技术的骨架。

---

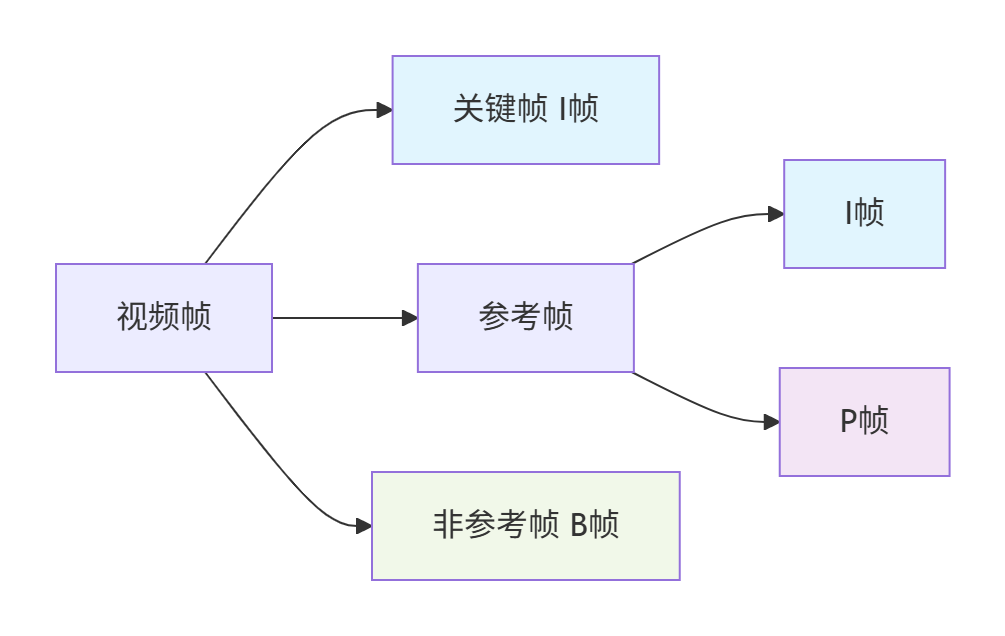

一、I帧、P帧、B帧（帧类型）

这三种帧类型是视频压缩的基石，它们决定了帧与帧之间是如何压缩和依赖的。

1. I帧（Intra-coded frame，帧内编码帧）

• ​别名​：关键帧

• ​编码方式 ​：​独立编码。I帧只利用本帧图像内部的空间冗余进行压缩，类似于一张JPEG图片。它不需要参考任何其他帧。

• ​特点​：

  • ​自包含​：可以独立解码。

  • ​数据量大​：因为只进行帧内压缩，压缩率相对较低。

  • ​随机访问点​：视频的播放、快进、快退等操作，都需要定位到I帧才能开始。

• ​比喻 ​：一本漫画书中的完整画面。你不需要看前面的页面也能理解这一页的内容。

2. P帧（Predicted frame，前向预测帧）

• ​编码方式 ​：​参考编码 。P帧需要参考前面最近的一个I帧或P帧 来进行压缩。它只存储与参考帧之间的差异信息​（运动向量和残差）。

• ​特点​：

  • ​向前参考​：只参考前面的帧。

  • ​数据量较小​：因为只存储差异，压缩率比I帧高。

  • ​有依赖性​：解码P帧必须先正确解码它所参考的帧。

• ​比喻 ​：漫画书中表示"这个人物从画面左边移动到了右边"的指令。你需要知道上一页（参考帧）的样子，才能根据指令画出当前页。

3. B帧（Bi-directionally predicted frame，双向预测帧）

• ​编码方式 ​：​高级参考编码 。B帧是压缩率最高的帧类型。它同时参考前面和后面的帧（I帧或P帧）来进行压缩。

• ​特点​：

  • ​双向参考​：可以同时参考过去和未来的帧。

  • ​数据量最小​：压缩率最高。

  • ​依赖性最强​：解码B帧必须先解码它参考的所有帧（包括它后面的帧）。这导致了编码和解码顺序与显示顺序的不同。

  • ​计算更复杂​：编码和解码时需要更大的缓存和更高的计算量。

• ​比喻 ​：漫画书中表示"将第一页和第三页中的人物合成，得到第二页"的指令。你需要同时知道前一页和后一页，才能画出当前页。

​三种帧的数据量与依赖性对比​：

I帧 > P帧 > B帧（数据量）

I帧 < P帧 < B帧（依赖性）

二、GOP（Group of Pictures，图像组）

1. 什么是GOP？

一个GOP就是两个I帧之间的图像序列。它是一个独立的编码单元，也是视频随机访问的基本单位。

2. GOP的结构

一个GOP由一個I帧开始，后面跟着一系列的P帧和B帧。

• ​GOP长度​：GOP中包含的帧的数量。例如，GOP长度为12，表示每12帧有一个I帧。

• ​GOP结构模式​：

  • ​开放式GOP​：B帧可以跨越GOP的边界，参考下一个GOP的I帧。压缩效率更高，是现代编码器（如x264/x265）的默认模式。

  • ​封闭式GOP​：GOP之间完全独立，不存在跨GOP的参考。更适合视频编辑和流媒体切换。

​示例 ​：一个简单的GOP结构：IBBPBBPBBPBBP

3. GOP长度的影响

• ​长GOP​：

  • ​优点​：I帧数量少，平均压缩率高，文件小。

  • ​缺点​：随机访问不频繁（快进快退不灵活），容错性差（一个帧出错会影响整个GOP）。

• ​短GOP​：

  • ​优点​：随机访问频繁，容错性好。

  • ​缺点​：I帧数量多，压缩率低，文件大。

​应用场景​：

• ​视频点播​：通常使用较长的GOP（如250帧以上），以最大化压缩效率。

• ​直播​：使用较短的GOP（如1-2秒，例如25-50帧），以降低延迟并提高容错性。

• ​视频编辑​：通常使用非常短的GOP（如全I帧），便于精确剪切。

---

三、POC（Picture Order Count，图像顺序计数）

POC是一个相对复杂但至关重要的概念，用于解决编码顺序 和显示顺序不一致的问题。

1. 问题的产生：DTS和PTS

由于B帧的存在，解码器需要先解码后面的参考帧，才能解码B帧。这就导致了：

• ​解码顺序 ​：帧被解码的先后顺序。I0, P3, B1, B2, P6, B4, B5, ...

• ​显示顺序 ​：帧在屏幕上显示的先后顺序。I0, B1, B2, P3, B4, B5, P6, ...

解码顺序等于编码顺序

在视频流中，用DTS 和PTS来标识这两个顺序：

• ​DTS​：解码时间戳

• ​PTS​：显示时间戳

2. POC的作用

POC是H.265/HEVC中用来唯一标识一帧图像在显示序列中的位置的整数值。它是一个逻辑序号，与PTS等价，但在编解码内部使用。

• ​核心功能​：

  1. ​确定显示顺序​：解码器通过比较POC值的大小，就能知道帧的正确显示顺序。

  2. ​管理参考帧缓冲区​：解码器需要知道哪些帧是参考帧，以及它们之间的前后关系。POC是管理这个缓冲区的关键索引。

  3. ​推导运动向量​：在帧间预测中，运动向量的缩放和预测都依赖于POC的差值。

3. 为什么会在错误信息中看到POC？

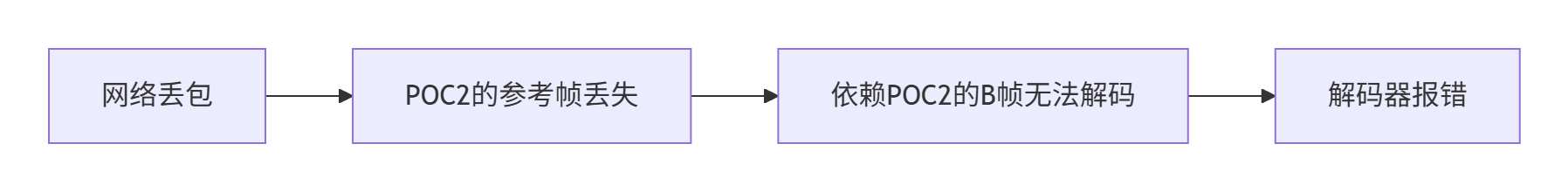

错误信息 "Could not find ref with POC 2"的含义是：

解码器正在解码当前帧，该帧的预测指令告诉它："你需要参考POC值为2的那一帧来计算当前帧"。

但解码器在自己的参考帧缓冲区里找不到POC=2的帧。

​这通常意味着​：

• ​视频流损坏​：包含POC=2的那一帧（可能是一个I帧或P帧）在传输或存储过程中丢失或损坏了。

• ​解码器bug​：参考帧管理出现错误，提前将POC=2的帧从缓冲区中移除了。

四、它们如何协同工作​：

1. 编码器决定一个GOP 结构（如IBBPBBP）。

2. 在编码这个GOP时，I帧独立编码；P帧参考前面的帧；B帧参考前后帧。这导致编码顺序 与显示顺序不同。

3. 编码器为每一帧分配一个唯一的POC 值，来标识其真正的显示顺序。

4. 这个GOP数据（包含帧数据和POC信息）被打包进码流。

5. 解码器收到码流后，先按编码顺序 解码每一帧，然后根据POC 值将它们重新排序，得到正确的显示顺序并输出。

五、例子

RTSP视频流在OpenCV-Python中的完整处理流程，结合编码、传输、解码和显示的细节说明

1. 编码器侧 (HEVC编码)

输入顺序 ​：摄像头按时间顺序生成帧 F0, F1, F2, F3...

编码关键规则​：

1. B帧需等待后续参考帧就绪才能编码

2. I帧优先编码，P帧次之，B帧最后

   示例GOP结构: I-B-B-P-B-B-P...

   显示顺序(POC): 0(I),1(B),2(B),3(P),4(B),5(B),6(P)...

   编码顺序(DTS): 0(I),3(P),1(B),2(B),6(P),4(B),5(B)...

**编码顺序≠帧产生顺序：**​ B帧会导致编码顺序滞后（如帧1在帧3之后编码）

数据封装

2. 网络传输 (RTSP/RTP)​

# 按编码顺序发送：
I0 -> P3 -> B1 -> B2 -> P6 -> B4 -> B5...

关键特性​：

• 每个RTP包携带时间戳(DTS)

• I帧数据较大，可能分多个RTP包

• 网络丢包可能导致参考帧丢失（引发POC错误）

GOP是否整组传输？​​

❌ 否！RTSP是流式传输，切片(Slice)到达即发送

​3. OpenCV处理流程 (opencv-python)​

内部解码机制 (FFmpeg)​

​OpenCV是否整GOP解码？​​

❌ 否！FFmpeg是增量解码：

• 收到I帧立即解码

• P帧在参考帧就绪时解码

• B帧在所有参考帧到位后解码

详情看文章 使用opencv-python 处理HEVC格式RTSP视频流

4. 显示处理 (cv2.imshow)​​

• ​显示顺序​：严格按POC顺序

• ​同步机制​：

  • 使用帧的PTS(显示时间戳)

  • 动态调整显示速率匹配源帧率

​显示是否等待整GOP？​​

❌ 否！显示严格按POC顺序：

• I帧解码后立即显示

• B帧在参考帧显示后立即显示

5.完整的视频传输流程

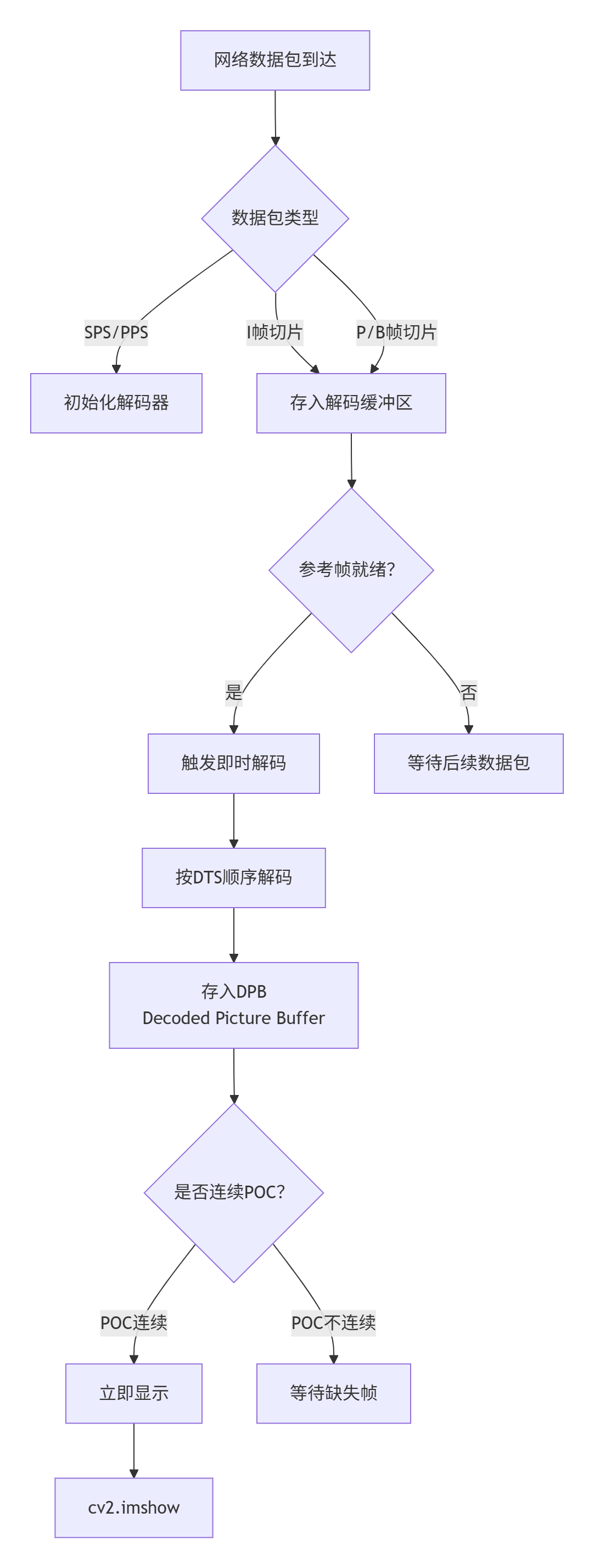

视频流显示完整流程图

​网络缓冲区​：存储原始压缩数据

解码帧缓冲区(DPB)​​：存储已解码帧

三个环节并行运作，通过缓冲区解耦

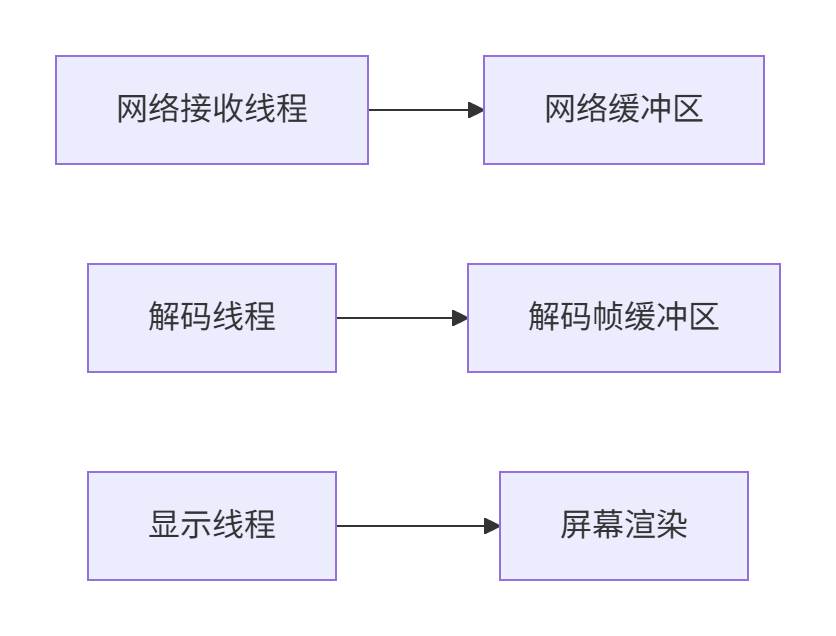

三重异步机制

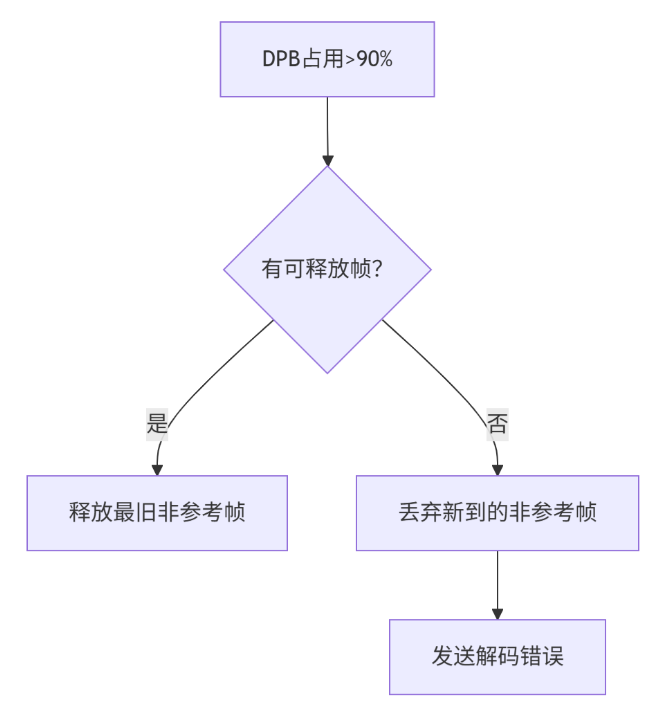

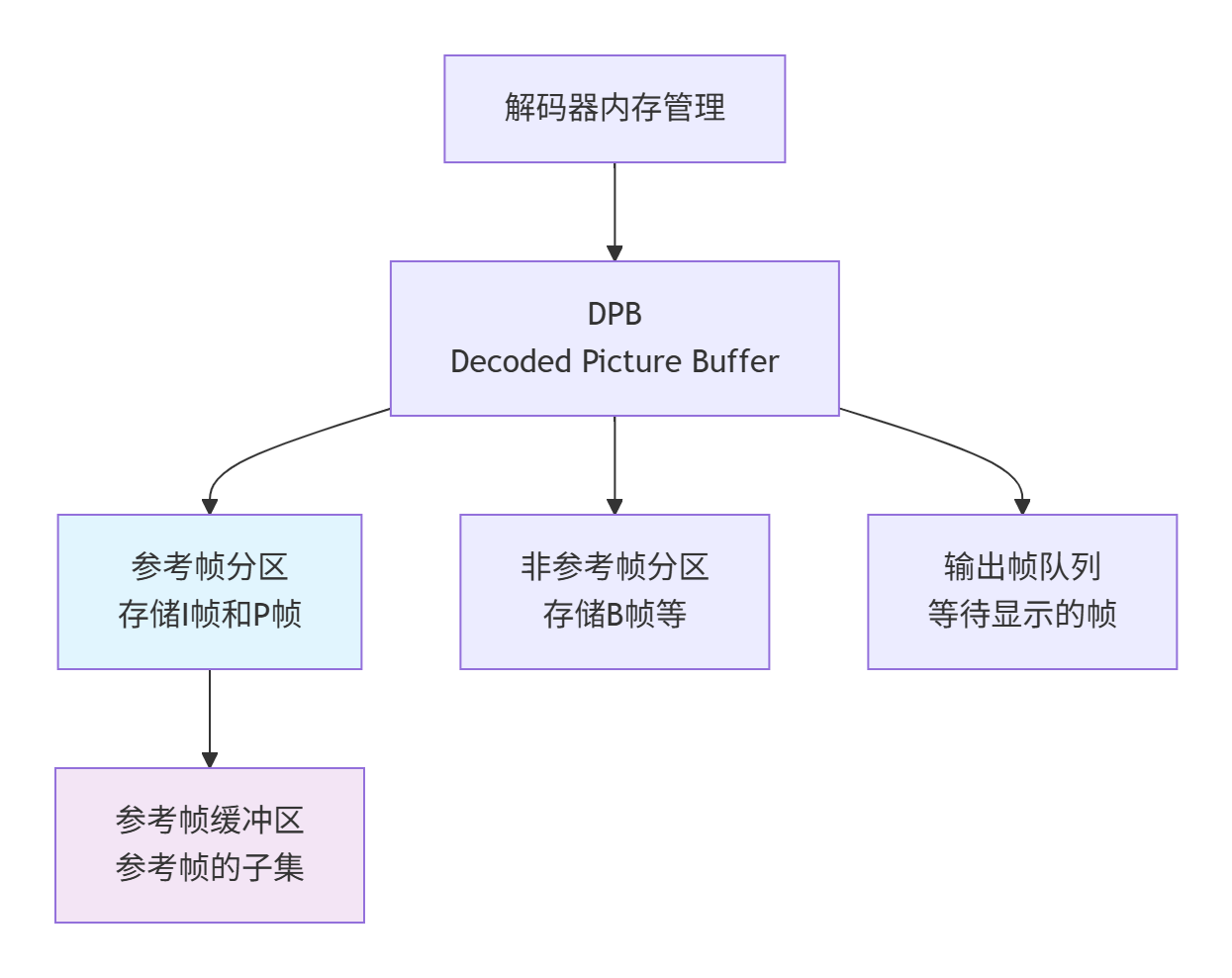

6.DPB(Decoded Picture Buffer)管理

帧类型决定释放时机​

帧类型	释放条件	示例
​B帧​	显示后立即释放	POC1(B)显示后直接释放
​P帧​	被后续帧引用结束后释放	POC3(P)需等到POC6(P)解码完成
​I帧​	整个GOP结束后释放	I0在GOP最后一个POC显示后释放

典型场景示例​

假设GOP结构：I0 B1 B2 P3 B4 B5 P6，DPB容量=4

时间点	解码帧	DPB状态	动作
t1	I0解码	[I0]	立即显示I0
t2	P3解码	[I0, P3]	P3不显示（等待B1/B2）
t3	B1解码	[I0, P3, B1]	显示B1→释放B1
t4	B2解码	[I0, P3, B2]	显示B2→释放B2
t5	P6解码	[I0, P3, P6]	​DPB满！​​
t6	B4到达	DPB仍满	丢弃B4
t7	B5解码	尝试解码	失败（缺少参考帧B4）

|----|------|------|-------------|
| t7 | B5解码 | 尝试解码 | 失败（缺少参考帧B4） |

触发Could not find ref with POC4

六、​通用核心概念对比​

之前讨论的I/B/P帧、GOP、POC、DPB管理 等概念是H.264和H.265的通用模式，但两者在具体实现和技术细节上有重要差异。

概念	H.264/AVC	H.265/HEVC	是否通用
​I/P/B帧类型​	✅ 支持	✅ 支持	✅ 完全通用
​GOP结构​	✅ 支持	✅ 支持	✅ 完全通用
​参考帧管理​	✅ DPB机制	✅ DPB机制	✅ 完全通用
​POC概念​	✅ 存在（frame_num）	✅ 增强POC	✅ 概念通用
​预测方向​	✅ 帧内/帧间预测	✅ 帧内/帧间预测	✅ 完全通用
