Node-RED革命性实践：从智能家居网关到二次开发，全面重新定义可视化编程

DreamLife☼2025-10-25 23:15

Node-RED革命性实践：从智能家居网关到二次开发，全面重新定义可视化编程

文章目录

关键字： Node-RED、 可视化编程、 智能家居网关、 物联网开发、 二次开发 MQTT协议、 低代码平台

一、引言：当编程遇到可视化，Node-RED的崛起

在传统编程观念中，构建复杂应用通常意味着要编写成千上万行代码，需要深厚的技术功底和漫长的开发周期。然而，随着物联网和智能家居市场的爆炸式增长，这种开发模式显然无法满足快速迭代的需求。

正是在这样的背景下，Node-RED应运而生。作为一个基于流程的开源可视化编程工具，它最初由IBM Emerging Technology Services团队开发，后于2013年开源，现由OpenJS Foundation维护。

核心价值：将复杂的集成任务转化为直观的图形化流程，特别适合物联网、自动化及快速原型开发。

想象一下，你可以像搭积木一样，通过简单的拖放操作连接各种设备、API和服务，而无需深入代码细节。这就是Node-RED带来的革命性体验。本文将带你从基础入门到高级应用，全面探索这一强大工具。

二、Node-RED核心解析：可视化编程的魅力所在

2.1 三大核心概念

要掌握Node-RED，首先需要理解其三个基本构建单元：

  1. 节点：功能单元，分为输入节点（如定时触发器、HTTP请求）、处理节点（如函数节点、数据解析器）和输出节点（如调试面板、MQTT发布）
  2. 流：由节点通过连线组成的完整数据处理链路，例如"传感器数据 → 过滤 → 存储 → 仪表板显示"
  3. 消息 ：节点间传递的数据单元，通常为JSON对象，核心属性包括msg.payload和msg.topic

2.2 技术架构与优势

Node-RED基于Node.js运行时，采用事件驱动、非阻塞I/O模型，使其在处理大量并发连接时表现出色。其主要优势包括：

  • 低代码开发：通过浏览器内的拖放式编辑器构建流程，降低编程门槛
  • 丰富生态：内置大量节点支持HTTP、MQTT、TCP等协议，并通过npm共享超过5000个社区节点
  • 跨平台部署：可运行于从树莓派等边缘设备到云服务器的各种环境
  • 内置调试：提供Debug节点实时监控数据流，支持子流封装和环境变量

三、实战案例：构建智能家居控制系统

理论说再多不如一个实际案例有说服力。下面我们设计一个完整的智能家居控制流程，涵盖环境感知到自动执行的闭环控制。

3.1 系统架构设计

我们的智能灯光与环境控制系统将实现以下功能：

  • 自动控制：根据环境光照和人员存在自动控制灯光
  • 语音控制：通过小爱同学等语音助手进行控制
  • 远程监控：支持手机远程控制和场景模式切换

系统整体架构如下图所示：
持续监测 光照传感器
DHT22 Node-RED
数据处理与逻辑判断 人体传感器
PIR 小爱同学
语音输入 手机APP
远程指令 灯光控制
继电器/智能灯泡 空调/风扇控制 手机通知 反馈循环
状态确认

这个信息流图清晰地展示了数据从感知到决策再到执行的完整闭环。

3.2 硬件与软件准备

组件类型 示例 说明
控制中心 运行Node-RED的树莓派 系统大脑，负责运行自动化流程
传感设备 光照传感器、人体红外传感器、温湿度传感器 感知环境光线、人员存在和温湿度
执行设备 智能灯泡/继电器模块、智能插座 接收指令，执行开关、调节等动作
通信协议 MQTT（Mosquitto服务器） 设备与Node-RED之间的消息传递

3.3 Node-RED流程实现

在Node-RED编辑器中，我们需要创建以下核心流程：

  1. 数据输入流程：配置MQTT输入节点，订阅传感器数据主题
  2. 逻辑处理流程：使用Function节点编写自动化逻辑
  3. 控制输出流程：配置MQTT输出节点，向执行设备发送指令

一个处理自动灯光控制的功能节点示例代码如下：

javascript 复制代码
// 获取光照和人体感应数据
var lightLevel = msg.payload.light;
var motionDetected = msg.payload.motion;

// 判断逻辑：如果光线暗且有人，则开灯
if (lightLevel < 50 && motionDetected) {
    msg.payload = { "command": "ON" };
} else {
    msg.payload = { "command": "OFF" };
}

// 将消息发送到控制灯的节点
return msg;

Node-RED革命性实践：从智能家居网关到二次开发，全面重新定义可视化编程

在数字化转型的浪潮中，一个由IBM开发并已开源的低代码工具正在悄然改变我们构建应用的方式，无论是物联网、工业自动化还是智能家居，它都能提供前所未有的开发效率。

一、引言：当编程遇到可视化，Node-RED的崛起

在传统编程观念中，构建复杂应用通常意味着要编写成千上万行代码，需要深厚的技术功底和漫长的开发周期。然而，随着物联网和智能家居市场的爆炸式增长，这种开发模式显然无法满足快速迭代的需求。

正是在这样的背景下，Node-RED应运而生。作为一个基于流程的开源可视化编程工具，它最初由IBM Emerging Technology Services团队开发，后于2013年开源，现由OpenJS Foundation维护。

核心价值：将复杂的集成任务转化为直观的图形化流程，特别适合物联网、自动化及快速原型开发。

想象一下，你可以像搭积木一样，通过简单的拖放操作连接各种设备、API和服务，而无需深入代码细节。这就是Node-RED带来的革命性体验。本文将带你从基础入门到高级应用，全面探索这一强大工具。

二、Node-RED核心解析：可视化编程的魅力所在

2.1 三大核心概念

要掌握Node-RED，首先需要理解其三个基本构建单元：

  1. 节点：功能单元，分为输入节点（如定时触发器、HTTP请求）、处理节点（如函数节点、数据解析器）和输出节点（如调试面板、MQTT发布）
  2. 流：由节点通过连线组成的完整数据处理链路，例如"传感器数据 → 过滤 → 存储 → 仪表板显示"
  3. 消息 ：节点间传递的数据单元，通常为JSON对象，核心属性包括msg.payload和msg.topic

2.2 技术架构与优势

Node-RED基于Node.js运行时，采用事件驱动、非阻塞I/O模型，使其在处理大量并发连接时表现出色。其主要优势包括：

  • 低代码开发：通过浏览器内的拖放式编辑器构建流程，降低编程门槛
  • 丰富生态：内置大量节点支持HTTP、MQTT、TCP等协议，并通过npm共享超过5000个社区节点
  • 跨平台部署：可运行于从树莓派等边缘设备到云服务器的各种环境
  • 内置调试：提供Debug节点实时监控数据流，支持子流封装和环境变量

三、实战案例：构建智能家居控制系统

理论说再多不如一个实际案例有说服力。下面我们设计一个完整的智能家居控制流程，涵盖环境感知到自动执行的闭环控制。

3.1 系统架构设计

我们的智能灯光与环境控制系统将实现以下功能：

  • 自动控制：根据环境光照和人员存在自动控制灯光
  • 语音控制：通过小爱同学等语音助手进行控制
  • 远程监控：支持手机远程控制和场景模式切换

系统整体架构如下图所示：

复制
持续监测 光照传感器
DHT22 Node-RED
数据处理与逻辑判断 人体传感器
PIR 小爱同学
语音输入 手机APP
远程指令 灯光控制
继电器/智能灯泡 空调/风扇控制 手机通知 反馈循环
状态确认

这个信息流图清晰地展示了数据从感知到决策再到执行的完整闭环。

3.2 硬件与软件准备

组件类型 示例 说明
控制中心 运行Node-RED的树莓派 系统大脑，负责运行自动化流程
传感设备 光照传感器、人体红外传感器、温湿度传感器 感知环境光线、人员存在和温湿度
执行设备 智能灯泡/继电器模块、智能插座 接收指令，执行开关、调节等动作
通信协议 MQTT（Mosquitto服务器） 设备与Node-RED之间的消息传递

3.3 Node-RED流程实现

在Node-RED编辑器中，我们需要创建以下核心流程：

  1. 数据输入流程：配置MQTT输入节点，订阅传感器数据主题
  2. 逻辑处理流程：使用Function节点编写自动化逻辑
  3. 控制输出流程：配置MQTT输出节点，向执行设备发送指令

一个处理自动灯光控制的功能节点示例代码如下：

javascript 复制代码
// 获取光照和人体感应数据
var lightLevel = msg.payload.light;
var motionDetected = msg.payload.motion;

// 判断逻辑：如果光线暗且有人，则开灯
if (lightLevel < 50 && motionDetected) {
    msg.payload = { "command": "ON" };
} else {
    msg.payload = { "command": "OFF" };
}

// 将消息发送到控制灯的节点
return msg;

3.4 高级功能扩展

在基础自动化之上，我们可以进一步增加实用功能：

  • 语音控制集成 ：使用node-red-contrib-xiaoai节点包，将语音指令转换为控制信号
  • 场景模式：使用Inject节点作为场景触发器，一键执行多设备联动
  • 报警通知：集成Email或Pushover节点，实现异常状态实时告警

四、进阶应用：将Node-RED打造为智能家居网关

将Node-RED作为软件网关是其在物联网领域的杀手级应用。相比传统硬件网关，它具有无可比拟的优势。

4.1 为什么选择Node-RED作为网关？

  1. 协议转换能力：通过丰富节点库，轻松实现Zigbee、Z-Wave、MQTT等协议间的双向转换
  2. 智能决策能力：不仅转发数据，更能基于复杂逻辑做出智能决策
  3. 高度灵活性：打破不同品牌、协议设备间的壁垒，实现真正互联互通
  4. 一体化平台：集网关、自动化引擎、数据记录器于一身

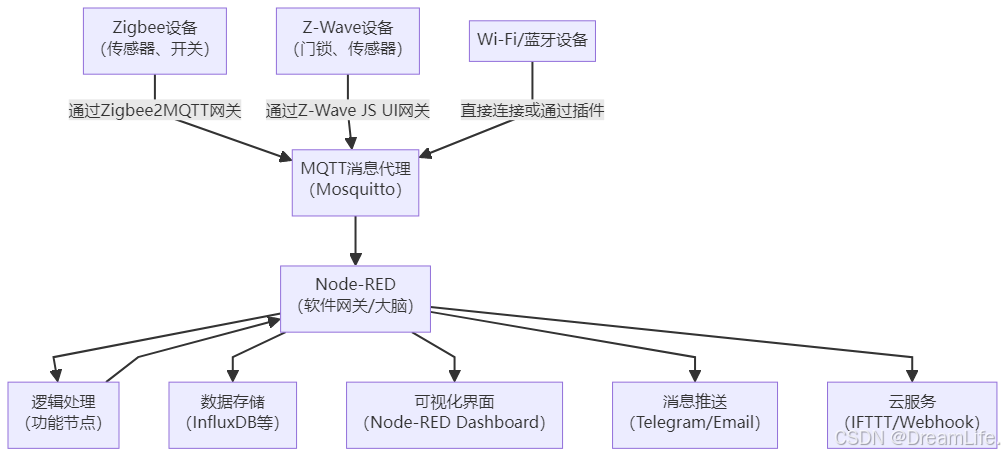

4.2 网关系统架构

当Node-RED作为网关时，智能家居系统的完整架构如下：

flowchart TD A[Zigbee设备
（传感器、开关）] -->|通过Zigbee2MQTT网关| B[MQTT消息代理
（Mosquitto）] C[Z-Wave设备
（门锁、传感器）] -->|通过Z-Wave JS UI网关| B D[Wi-Fi/蓝牙设备] -->|直接连接或通过插件| B B --> E[Node-RED
（软件网关/大脑）] E --> F[逻辑处理
（功能节点）] F --> E E --> G[数据存储
（InfluxDB等）] E --> H[可视化界面
（Node-RED Dashboard）] E --> I[消息推送
（Telegram/Email）] E --> J[云服务
（IFTTT/Webhook）]

这一架构清晰地展示了Node-RED作为信息枢纽的核心作用。

4.3 实施考虑因素

硬件选择：推荐使用树莓派4+作为硬件平台，配备Zigbee和Z-Wave的USB适配器。

软件依赖：

  • Node-RED（核心大脑）
  • MQTT代理（如Mosquitto）
  • 协议转换网关（如Zigbee2MQTT）

稳定性与安全性：

  • 确保硬件24x7稳定运行
  • 为MQTT和Node-RED界面设置强密码
  • 考虑使用HTTPS加密外部访问

五、深度定制：Node-RED二次开发完全指南

当标准功能无法满足特殊需求时，Node-RED的二次开发能力展现出其真正威力。

5.1 二次开发的三个层面

开发层面 核心目标 关键技术 适用场景
自定义节点 扩展功能单元 创建.js和.html文件，package.json注册 专用协议、算法或业务逻辑封装
系统集成 连接外部系统与AI 社区插件或自开发集成 构建AI Agent，与外部平台深度集成
核心定制 修改运行时与编辑器 直接修改Node-RED源码 大规模修改界面或核心逻辑

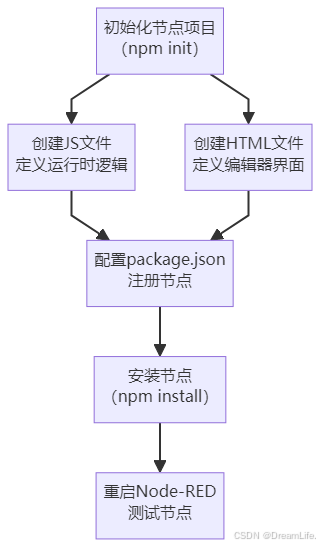

5.2 创建自定义节点的完整流程

自定义节点的开发遵循清晰的线性过程：

flowchart TD A[初始化节点项目
（npm init）] --> B[创建JS文件
定义运行时逻辑] A --> C[创建HTML文件
定义编辑器界面] B --> D[配置package.json
注册节点] C --> D D --> E[安装节点
（npm install）] E --> F[重启Node-RED
测试节点]
5.2.1 节点逻辑文件（.js）

定义节点在运行时的行为：

JavaScript 复制代码
module.exports = function(RED) {
    function LowerCaseNode(config) {
        RED.nodes.createNode(this,config); // 初始化节点
        var node = this;
        node.on('input', function(msg) { // 监听输入消息
            // 核心处理逻辑：将负载转换为小写
            msg.payload = msg.payload.toLowerCase();
            node.send(msg); // 发送处理后的消息
        });
    }
    RED.nodes.registerType("lower-case", LowerCaseNode); // 注册节点类型
}
5.2.2 编辑器界面文件（.html）

定义节点在可视化编辑器中的外观和配置面板：

html 复制代码
<script type="text/javascript">
    RED.nodes.registerType('lower-case', {
        category: 'function', // 节点分类
        color: '#a6bbcf', // 节点颜色
        defaults: {
            name: {value:""} // 配置属性
        },
        inputs: 1, // 输入端子数量
        outputs: 1, // 输出端子数量
        icon: 'file.png', // 图标
        label: function() { // 节点标签
            return this.name||'lower-case';
        }
    });
</script>

<script type="text/html" data-template-name="lower-case">
    <!-- 配置对话框模板 -->
    <div class="form-row">
        <label for="node-input-name"><i class="fa fa-tag"></i> 名称</label>
        <input type="text" id="node-input-name" placeholder="名称">
    </div>
</script>

<script type="text/html" data-help-name="lower-case">
    <!-- 帮助信息 -->
    <p>将输入的有效负载转换为小写</p>
</script>
5.2.3 包描述文件（package.json）

在"node-red"段中注册节点：

Json 复制代码
{
  "name": "node-red-contrib-example-lower-case",
  "version": "1.0.0",
  "node-red": {
    "nodes": {
      "lower-case": "lower-case.js" // 节点类型与文件的映射
    }
  }
}

5.3 二次开发的实践价值

Node-RED的二次开发在以下场景中展现巨大价值：

行业专用功能封装：在工业领域，开发用于处理特定PLC通讯协议或专用控制算法的节点，快速构建行业解决方案。

AI与物联网融合：通过开发MCP服务器插件，让Node-RED的技能被大型语言模型调用，构建强大的AI Agent应用。

5.4 开发注意事项

在二次开发过程中，需注意以下关键点：

  1. 数据格式规范性：与外部系统交互时，严格遵守协议规范
  2. 错误处理机制：确保节点的健壮性和容错能力
  3. 性能考量：避免阻塞操作，保持事件驱动架构的优势
  4. 文档完整性：为自定义节点提供清晰的使用文档和示例

六、Node-RED在实际项目中的最佳实践

基于多年项目经验，总结以下Node-RED实战最佳实践：

6.1 流程设计与组织

  • 模块化设计：将复杂流程拆分为子流程，提高可维护性
  • 环境变量管理：使用环境变量管理配置信息，实现开发/生产环境隔离
  • 版本控制：将流程JSON导出并纳入Git版本控制

6.2 性能与可扩展性

  • 消息优化：避免在消息流中传递大型数据
  • 错误处理：实现完善的错误处理和恢复机制
  • 集群部署：对于高负载场景，考虑多实例集群部署

6.3 安全加固

  • 身份验证：为Node-RED编辑器和API启用身份验证
  • 网络隔离：将Node-RED部署在受信任的网络环境中
  • 定期更新：保持Node-RED和节点库的最新版本

七、总结：Node-RED重新定义物联网开发

Node-RED不仅仅是一个工具，更是一种全新的开发范式。它通过可视化编程降低了物联网应用开发的门槛，同时通过强大的扩展能力满足企业级需求。

核心价值总结：

  1. 对于初学者：低代码方式快速入门物联网开发
  2. 对于开发者：提高开发效率，专注于业务逻辑而非底层实现
  3. 对于企业：降低开发和维护成本，加速数字化转型

未来展望：随着边缘计算和AI技术的融合发展，Node-RED在智能网关、AIoT平台等领域的应用前景广阔。其可视化、低代码的特性正好符合数字化转型对开发效率的要求。

无论你是物联网爱好者、全职开发者还是企业技术决策者，Node-RED都值得你投入时间学习和应用。它可能会彻底改变你对编程的认知，让你在数字化转型的浪潮中占据先机。

参考资料：

  1. Node-RED官方文档：https://nodered.org/docs
  2. Node-RED节点库：https://flows.nodered.org
  3. Zigbee2MQTT项目：https://www.zigbee2mqtt.io
  4. Node-RED二次开发指南：https://nodered.org/docs/creating-nodes/

致谢：感谢Node-RED开源社区和贡献者的不懈努力，让可视化编程技术惠及全球开发者。
