【RTOS】智能家居-驱动调试&适配层开发

逆小舟2025-12-27 16:47

智能家居-顶层业务模块https://blog.csdn.net/2301_76153977/article/details/156066941?sharetype=blogdetail&sharerId=156066941&sharerefer=PC&sharesource=2301_76153977&spm=1011.2480.3001.8118

1. NTC 热敏电阻温度采集实现

通过 ADC2 读取 NTC 的电压信号，再通过热敏电阻的特性公式计算实际温度，并提供 shell 命令（gav/ngt）用于调试读取 ADC 值和温度值。

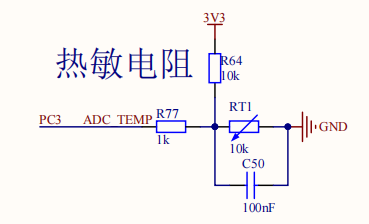

为什么PC3不会影响R64和RT1的串联分压？

PC3 的作用是「将分压后的模拟电压传递给 ADC 模块」，它的设计确保了 "读取时不破坏原有分压"：

PC3 配置为「ADC 模拟输入模式」：STM32 的 ADC 输入引脚在模拟模式下，输入阻抗极高（通常 MΩ 级别）；

高阻抗的意义：相当于 PC3 是 "高阻探头"，只会 "感知" 采样点的电压，不会从分压回路中 "偷走" 明显电流（根据欧姆定律，电流 = 电压 / 电阻，阻抗极高时电流趋近于 0）；

结果：PC3 的接入不会改变 R64 和 RT1 的分压比例（因为没有额外电流分流），所以分压计算时无需考虑 PC3------ 它只是一个 "无干扰的读取通道"。

3.3V → 10KΩ固定电阻 → NTC热敏电阻 → GND

采样点接在10KΩ与NTC之间，通过ADC读取分压电压

1.1 ADC 初始化：MX_ADC2_Init(void)

为什么选择ADC2？

AD1也可以，

ADC 初始化函数，配置 ADC2 为单通道、软件触发、单次转换模式：

cpp 复制代码
static void MX_ADC2_Init(void)
{
  ADC_ChannelConfTypeDef sConfig = {0};

  // ADC2核心配置
  hadc2.Instance = ADC2;                  // 外设实例为ADC2
  hadc2.Init.ScanConvMode = ADC_SCAN_DISABLE; // 关闭扫描模式（仅单通道）
  hadc2.Init.ContinuousConvMode = DISABLE; // 关闭连续转换（单次触发单次转换）
  hadc2.Init.DiscontinuousConvMode = DISABLE; // 关闭间断转换
  hadc2.Init.ExternalTrigConv = ADC_SOFTWARE_START; // 软件触发（手动调用HAL_ADC_Start启动）
  hadc2.Init.DataAlign = ADC_DATAALIGN_RIGHT; // 数据右对齐（12位ADC，结果范围0~4095）
  hadc2.Init.NbrOfConversion = 1; // 转换通道数：1个
  if (HAL_ADC_Init(&hadc2) != HAL_OK) Error_Handler(); // 初始化ADC外设

  // 通道配置（ADC2_CH13）
  sConfig.Channel = ADC_CHANNEL_13; // 选择通道13
  sConfig.Rank = ADC_REGULAR_RANK_1; // 通道优先级：1（唯一通道）
  sConfig.SamplingTime = ADC_SAMPLETIME_239CYCLES_5; // 采样时间：239.5个ADC时钟周期
  if (HAL_ADC_ConfigChannel(&hadc2, &sConfig) != HAL_OK) Error_Handler(); // 配置通道
}

采样时间（239.5 周期）：采样时间越长，ADC 读数越稳定，但采集速度越慢；239.5 周期适合对稳定性要求较高的场景（如温度采集）；
12 位 ADC：分辨率为 12 位，所以 ADC 值范围是 0~4095（对应电压 0~3.3V）。

ADC配置选项的含义？

  1. 核心配置（hadc2.Init）
配置项 代码值 含义 为什么这么配置？
ScanConvMode ADC_SCAN_DISABLE 关闭 "扫描模式" 扫描模式用于 多通道采集（如同时采集 ADC_CH13、CH14），会按通道顺序依次转换；本场景仅采集 NTC 一个通道，关闭扫描模式更高效。
ContinuousConvMode DISABLE 关闭 "连续转换模式" 连续模式：ADC 启动后会一直重复转换（如采集→结果→采集→结果...），适合高频实时采样；本场景是 "按需采集"（通过 shell 命令触发），关闭后仅在调用HAL_ADC_Start时执行一次转换，节省 CPU 和功耗。
DiscontinuousConvMode DISABLE 关闭 "间断转换模式" 间断模式是扫描模式的补充（多通道采集时，分批次转换部分通道），单通道场景下无需启用。
ExternalTrigConv ADC_SOFTWARE_START 软件触发转换 触发方式分 "硬件触发"（如定时器溢出、外部 GPIO 电平）和 "软件触发"（通过HAL_ADC_Start函数）；本场景是手动通过 shell 命令触发，所以用软件触发更灵活。
DataAlign ADC_DATAALIGN_RIGHT 数据右对齐 - 右对齐：结果存放在 16 位寄存器的低 12 位（如 0x0000~0x0FFF），直接读取后无需移位，计算方便； - 左对齐：结果存放在高 12 位（如 0x0000~0xFFF0），需右移 4 位才能得到真实值，冗余 12 位 ADC 的转换结果是 12 位二进制数（范围 0~4095）：
NbrOfConversion 1 转换通道数：1 个 仅采集 NTC 对应的 ADC_CH13 一个通道，所以通道数设为 1。
  1. 通道配置（sConfig）
配置项 代码值 含义 为什么这么配置？

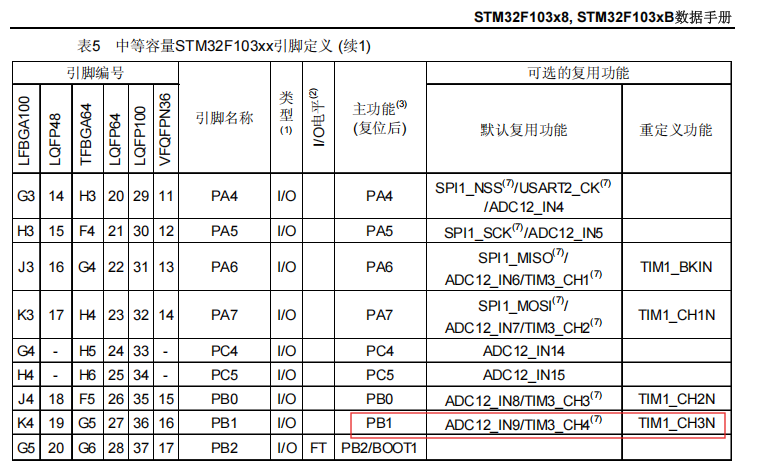

Channel ADC_CHANNEL_13 选择采集通道 13 通道 13 对应硬件引脚（如 PB1），是 NTC 传感器的采样引脚，需与硬件接线一致。
Rank ADC_REGULAR_RANK_1 通道优先级：1 多通道采集时，按Rank顺序转换（Rank1 先转，Rank2 后转）；单通道场景下 Rank 无意义，仅需设为 1。
SamplingTime ADC_SAMPLETIME_239CYCLES_5 采样时间：239.5 个 ADC 时钟周期 ADC 采集的核心是 "充电时间"：ADC 内部有一个电容，采样时需要通过引脚给电容充电到输入电压值，充电时间越长，采样越稳定（抗噪声能力强）；NTC 是缓慢变化的温度信号，无需高速采样，239.5 周期兼顾稳定性和效率（若采样时间太短，会因电容未充满导致读数不准）。

1.2 NTC 初始化：NTC_Init(void)

对外提供的初始化接口，本质是调用 ADC2 的初始化函数：

cpp 复制代码
int NTC_Init(void)
{
  MX_ADC2_Init(); // 初始化ADC2
  return 0;
}

1.3 ADC 值读取：Get_ADC_Value(void)

单次 ADC 采集函数，返回 12 位 ADC 原始值（0~4095）：

cpp 复制代码
uint32_t Get_ADC_Value(void)
{
  HAL_ADC_Start(&hadc2); // 启动ADC转换
  // 等待转换完成，超时时间100ms（超时返回HAL_TIMEOUT，此处未处理）
  HAL_ADC_PollForConversion(&hadc2, 100);
  return HAL_ADC_GetValue(&hadc2); // 读取转换结果（0~4095）
}

流程：启动转换 → 阻塞等待转换完成 → 读取结果；

潜在问题：未检查HAL_ADC_PollForConversion的返回值，若超时（如 ADC 硬件异常），会返回错误的 ADC 值。

1.4 温度计算：NTC_Get_Temprature(void)

核心函数，通过 ADC 值→电压→NTC 电阻→温度的流程，计算实际温度：

cpp 复制代码
int NTC_Get_Temprature(void)
{
  int adc_value;
  float vol;     // NTC分压电压（V）
  float res;     // NTC当前电阻（Ω）
  float Tc;      // 计算出的摄氏温度（℃）

  adc_value = Get_ADC_Value();          // 读取ADC原始值
  vol = (adc_value * 3.3) / 4096;       // ADC值→电压（12位ADC，3.3V参考电压）

  log_d("voltage is %f", vol);          // 打印分压电压

  res = (10000 * vol) / (3.3 - vol);    // 分压公式计算NTC电阻

  log_d("res is %f", res);              // 打印NTC电阻

  // 热敏电阻B值公式计算温度（B=3950K）
  Tc = (3950.0 / (log(res/10000) + (3950.0/298.15))) - 273.15;

  return (int)(Tc * 1000); // 返回温度×1000（避免浮点数精度损失，如25.5℃返回25500）
}

电压 = (ADC值 / 4095) × 参考电压（3.3V）怎么推的？

这个公式的本质是 "将 ADC 的数字量（离散值）映射为模拟量（连续电压）"，推导过程基于 ADC 的 "量化原理"：

  1. 核心前提

ADC 是 "模数转换器"，作用是把连续的模拟电压（如 0~3.3V）转换为离散的数字值（二进制）；

12 位 ADC 的含义：数字值的范围是 0~2¹²-1 = 0~4095（共 4096 个离散等级）；

参考电压（V_REF）：ADC 的 "测量标尺"，代码中是 3.3V（即 ADC 能测量的电压范围是 0~3.3V）。

  1. 推导过程

假设：ADC 的数字值为D，对应的模拟电压为V，参考电压为V_REF；

12 位 ADC 有 4096 个等级，每个等级对应的 "电压间隔"（量化步长）为：

量化步长 = 参考电压 / 总等级数 = V_REF / 4095（注意：不是 4096！因为数字值从 0 开始，0 对应 0V，4095 对应 V_REF）；

例：参考电压 3.3V 时，量化步长 = 3.3V / 4095 ≈ 0.806mV（即数字值每变化 1，对应电压变化约 0.806mV）；

因此，数字值D对应的电压V为：

V = D × 量化步长 = D × (V_REF / 4095)；

代入代码中的 3.3V 参考电压，得到：

V = (ADC值 / 4095) × 3.3V。

ADC 值→电压：

12 位 ADC 的量化公式：电压 = (ADC值 / 4095) × 参考电压（3.3V）；

电压→NTC 电阻：

串联分压电路（固定电阻 R0=10KΩ）：

固定电阻两端电压：V_R0 = 3.3V - V_NTC；

串联电路电流相等：V_NTC / R_NTC = V_R0 / R0；

推导得：R_NTC = (R0 × V_NTC) / (3.3V - V_NTC)；

电阻→温度（B 值公式）：

NTC 热敏电阻的 B 值公式（假设 25℃时标称电阻 R25=10KΩ，B=3950K）：

1/T = 1/T25 + (1/B) × ln(R/R25)

T：绝对温度（K），T25=25℃+273.15=298.15K；

R：NTC 当前电阻，R25=10KΩ；

推导得摄氏温度：Tc = (B / (ln(R/R25) + B/T25)) - 273.15。

为什么B=3950K？

  1. 先明确：什么是 NTC 的 B 值？

NTC（负温度系数热敏电阻）的电阻随温度升高而减小，B 值是描述这种关系的参数，定义为：

B = T1×T2 / (T2-T1) × ln(R1/R2)

T1、T2：绝对温度（K），通常取 T1=25℃（298.15K）、T2=100℃（373.15K）；

R1、R2：NTC 在 T1、T2 温度下的电阻值（如 R1=10KΩ@25℃，R2=3.43KΩ@100℃）；

B 值越大，NTC 电阻随温度变化越敏感（相同温度变化下，电阻变化更大）。

  1. 为什么代码中是 3950K？

因为代码适配的 NTC 型号是 "10KΩ@25℃，B 值 3950K"（市面上最常用的通用型 NTC）：

这是 NTC 厂商的标准化参数（如常见型号 NTC-MF52A-10K-B3950）

1.5 Shell 命令：gav和ngt

通过串口输入命令，触发 ADC 值或温度读取，方便调试：

  • gav：读取 ADC 原始值（Get_ADC_Value）；
  • ngt：读取 NTC 温度（NTC_Get_Temprature），并将返回的 "温度 ×1000" 转换为浮点数打印；
  • ZNS_CMD_EXPORT：自定义 shell 命令注册宏，将命令导出到 shell 系统，支持用户通过串口调用。
cpp 复制代码
void gav(int argc,char **argv)
{
 log_d("gav command is running...");

 log_d("adc value is %d",Get_ADC_Value());
}
ZNS_CMD_EXPORT(gav,get adc value)


void ngt(int argc,char **argv)
{
 log_d("ngt command is running ....");
 log_d("ntc temprature is %f",((float)NTC_Get_Temprature())/1000.0);
}
ZNS_CMD_EXPORT(ngt,ntc get temprature)

2. AP3216C 传感器（ALS 环境光检测 + PS 接近检测 + IR 红外检测）的 I2C 驱动实现

通过 I2C 总线初始化传感器、读取环境光强度（ALS）数据

宏定义

cpp 复制代码
#ifndef _AP3216_H_  // 1. 防止头文件重复包含（预处理守卫）
#define _AP3216_H_

// 2. 定义AP3216C的I2C从机地址（7位地址）
#define AP3216C_I2C_ADDR 0x1E

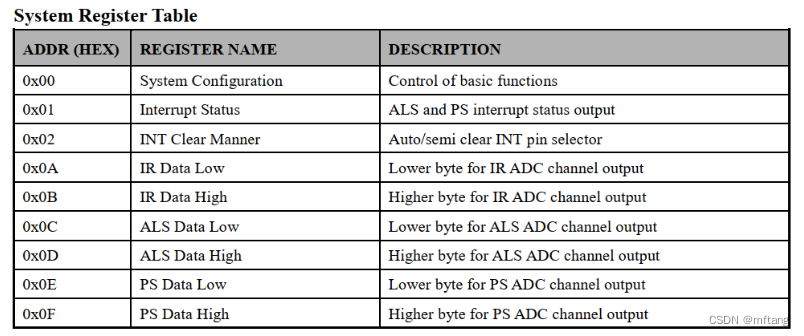

// 3. 定义AP3216C的关键寄存器地址（寄存器是传感器内部存储配置/数据的单元）
#define AP3216C_REG_SYSCONFIG    0x00   // 系统配置寄存器（复位、工作模式）
#define AP3216C_REG_IRDATA_LO    0x0A   // IR红外数据低8位寄存器
#define AP3216C_REG_IRDATA_HI    0x0B   // IR红外数据高8位寄存器
#define AP3216C_REG_ALSDATA_LO   0x0C   // ALS环境光数据低8位寄存器
#define AP3216C_REG_ALSDATA_HI   0x0D   // ALS环境光数据高8位寄存器
#define AP3216C_REG_PSDATA_LO    0x0E   // PS接近数据低8位寄存器
#define AP3216C_REG_PSDATA_HI    0x0F   // PS接近数据高8位寄存器

// 4. 声明对外提供的函数接口（告诉其他文件：这些函数在别的地方实现了，可以直接调用）
extern int ap3216c_init(void);    // 传感器初始化函数
extern int ap3216c_read_als(void); // 读取环境光数据函数

#endif  // 预处理守卫结束

防止重复包含：#ifndef AP3216_H #define AP3216_H #endif 是「预处理守卫」。如果多个文件（如main.c和ap3216.c）都#include "ap3216.h"，不会导致宏定义（如AP3216C_I2C_ADDR）和函数声明重复，避免编译报错。

统一宏定义：将 I2C 地址、寄存器地址这些 "固定参数" 集中定义，后续需要修改时（如传感器地址变了），只需改头文件的AP3216C_I2C_ADDR，不用在所有调用的地方逐个修改，维护方便。

暴露函数接口：extern 关键字声明函数 "在其他文件中实现"（实际在ap3216.c中），让main.c等文件可以调用ap3216c_init()和ap3216c_read_als()，而不用关心函数内部怎么实现的（模块化设计）。

2.1 I2C 寄存器读写：i2c_read_reg/i2c_write_reg

I2C复习嗷https://blog.csdn.net/2301_76153977/article/details/154956302?spm=1001.2014.3001.5501

AP3216C 通过 I2C 总线与 MCU 通信，需遵循 "I2C 从机地址→寄存器地址→数据读写" 的通信协议，这两个函数是核心封装。

（1）写寄存器：i2c_write_reg(unsigned char reg_addr, unsigned char value)

功能：向 AP3216C 的指定寄存器写入 1 字节数据（用于配置传感器）

cpp 复制代码
static int i2c_write_reg(unsigned char reg_addr, unsigned char value)
{
    IIC_Start();  // 1. 发送I2C起始信号（SCL高电平时，SDA从高变低）
    // 2. 发送I2C从机地址+写命令：(地址<<1) | 0X00（0XFE=0X1E<<1 & 0XFE，确保写位为0）
    IIC_Write_Byte((AP3216C_I2C_ADDR<<1)&0XFE);
    IIC_Write_Byte(reg_addr);  // 3. 发送要写入的寄存器地址（如SYSCONFIG=0X00）
    IIC_Write_Byte(value);     // 4. 发送要写入的寄存器数据
    IIC_Stop();   // 5. 发送I2C停止信号（SCL高电平时，SDA从低变高）
    return 0;
}

AP3216C_I2C_ADDR << 1：7 位地址左移 1 位，腾出最低位作为 "读写命令位"

I2C 总线通信时，MCU 发送的第一个字节是 "8 位从机地址 + 读写位"：

写操作：最低位 = 0 → 公式 (地址<<1) & 0xFE（确保最低位 0）；

读操作：最低位 = 1 → 公式 (地址<<1) | 0x01（确保最低位 1）；

I2C 写操作的时序为「Start → 从机地址 + 写 → 寄存器地址 → 数据 → Stop」

（2）读寄存器：i2c_read_reg(unsigned char reg_addr, unsigned char *data)

cpp 复制代码
static int i2c_read_reg(unsigned char reg_addr, unsigned char *data)
{
    IIC_Start();  // 1. 发送起始信号
    // 2. 发送从机地址+写命令（先告知传感器要读取的寄存器地址，需用写命令）
    IIC_Write_Byte((AP3216C_I2C_ADDR<<1)&0XFE);
    IIC_Write_Byte(reg_addr);  // 3. 发送要读取的寄存器地址（如ALSDATA_LO=0X0C）

    IIC_Start();  // 4. 发送重复起始信号（切换为读操作，无需Stop）
    // 5. 发送从机地址+读命令：(地址<<1) | 0X01（0X1F=0X1E<<1 | 0X01，读位为1）
    IIC_Write_Byte((AP3216C_I2C_ADDR<<1)|0X01);
    *data = IIC_Read_Byte();  // 6. 读取寄存器数据

    IIC_NAck();   // 7. 发送非应答（告诉传感器已读完1字节，无需再发数据）
    IIC_Stop();   // 8. 发送停止信号
    return 0;
}

I2C 读寄存器的时序为「Start → 从机地址 + 写 → 寄存器地址 → 重复 Start → 从机地址 + 读 → 读数据 → NAck → Stop」（核心是 "先写地址，再读数据"）。

2.2 传感器初始化：ap3216c_init(void)

功能：配置 AP3216C 进入工作模式（ALS+PS+IR 同时开启），初始化流程遵循传感器 datasheet 要求。

来自详解AP3216c

cpp 复制代码
int ap3216c_init(void)
{

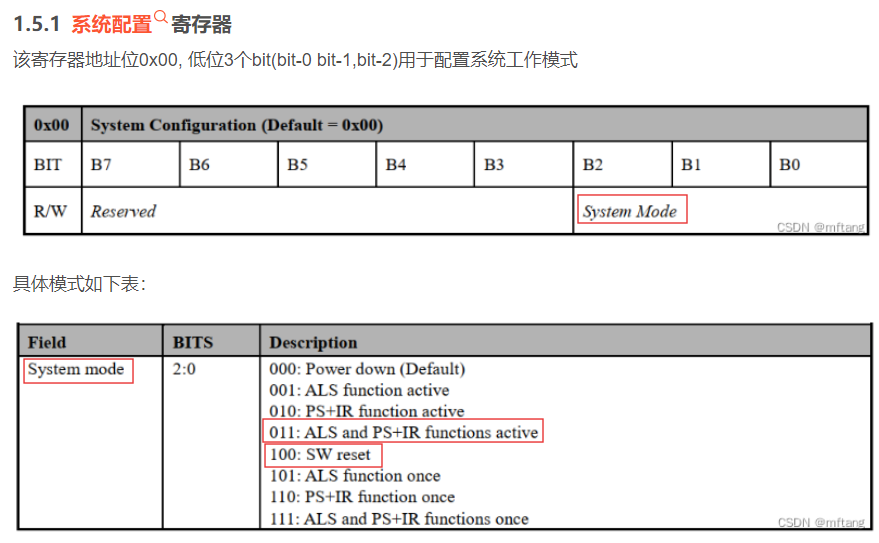

    /* 系统配置寄存器（0X00）的模式说明（代码注释已列出）：
       0X04：SW reset（软件复位）
       0X03：ALS and PS+IR functions active（ALS+PS+IR同时开启，持续工作）
    */
    i2c_write_reg(AP3216C_REG_SYSCONFIG, 0X04);  // 第一步：发送软件复位命令
    HAL_Delay(500);  // 等待复位完成（传感器复位需要时间， datasheet 要求至少10ms，这里留足500ms）
    i2c_write_reg(AP3216C_REG_SYSCONFIG, 0X03);  // 第二步：设置为持续工作模式
    return 0;
}

传感器上电后可能处于不确定状态，复位可确保寄存器恢复默认值，再配置工作模式更可靠。

工作模式选择：0X03 是 "持续工作模式"（ALS 和 PS+IR 一直采集数据），若需低功耗，可选择 "单次模式"（如 0X07：采集一次后进入低功耗，需再次触发）。

2.3 环境光数据读取：ap3216c_read_als(void)

功能：读取 AP3216C 的 ALS（环境光）测量值（16 位数据），并返回结果。

cpp 复制代码
int ap3216c_read_als(void)
{
    uint16_t als_value = 0;  // ALS数据为16位（低8位+高8位）

    // ((uint8_t *)(&als_value))+1 → 取als_value的高8位地址（小端模式下，uint16_t的字节顺序是：低字节存低地址，高字节存高地址）
    i2c_read_reg(AP3216C_REG_ALSDATA_LO, ((uint8_t *)(&als_value))+1);
    // ((uint8_t *)(&als_value))+0 → 取als_value的低8位地址
    i2c_read_reg(AP3216C_REG_ALSDATA_HI, ((uint8_t *)(&als_value))+0);

    log_i("als_value is %d", als_value);  // 打印环境光原始值
    return als_value;
}

为什么 "低字节存高地址，高字节存低地址"？

这是由 AP3216C 的数据存储格式（大端序） 和 STM32 的内存存储格式（小端序） 共同决定的：
AP3216C 的 ALS 数据存储：

环境光强度数据是 16 位，分为 "低字节（LO）" 和 "高字节（HI）"，分别存在两个独立寄存器中；

数据格式为 大端序：高字节是数据的 "高位部分"，低字节是 "低位部分"（例：数据 0x3412，高字节 = 0x12，低字节 = 0x34）；
STM32 的内存存储（小端序）：

16 位变量 als_value 在内存中占 2 字节，地址分布为：

低地址（&als_value + 0）：存储变量的 "低字节"；

高地址（&als_value + 1）：存储变量的 "高字节"；
数据拼接逻辑：

读取 AP3216C 的 "低字节（LO）"→ 存入 als_value 的高地址（+1）；

读取 AP3216C 的 "高字节（HI）"→ 存入 als_value 的低地址（+0）；

最终拼接结果：als_value = (HI << 8) | LO（例：HI=0x12，LO=0x34 → als_value=0x1234）；

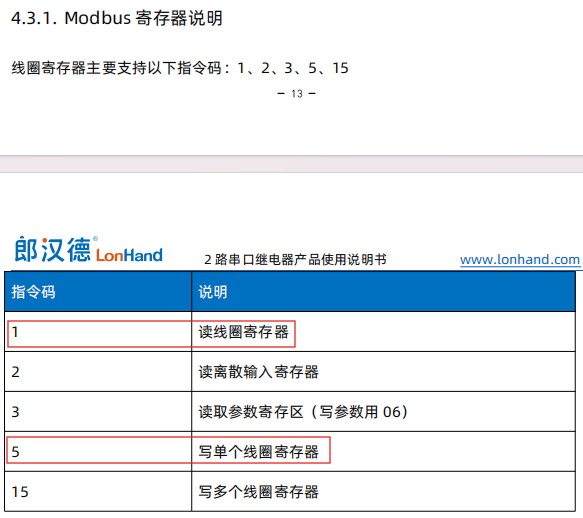

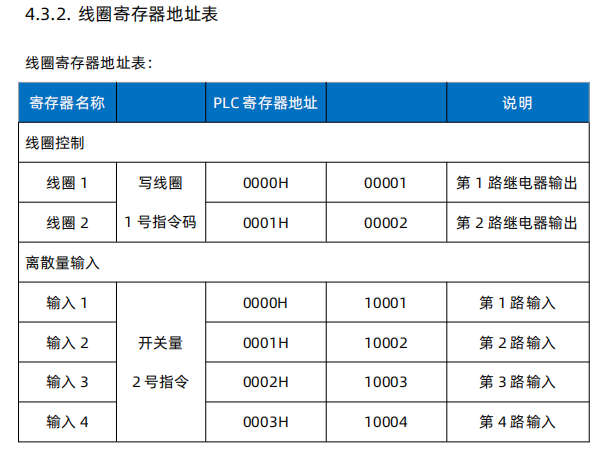

3. Modbus RTU 的开关控制

通过 RS485 总线（Modbus RTU 协议）控制灯光（LIGHT）和风扇（FAN）的开关，同时提供 shell 命令调试

核心业务逻辑

代码严格遵循 "模块化设计"，整体结构如下：

模块 核心文件 / 模块 功能职责
1. 硬件 main.c（GPIO / 时钟 / USART1）、bsp_485.c、bsp_TiMbase.c 初始化 STM32 核心硬件（时钟、GPIO、串口）、RS485 通信接口、定时器（帧同步）
2. 通信协议 mb_m.h（Modbus 主机库） 实现 Modbus RTU 主机协议，封装 "读线圈""写线圈" 等核心命令，处理帧打包 / 解析 / CRC 校验

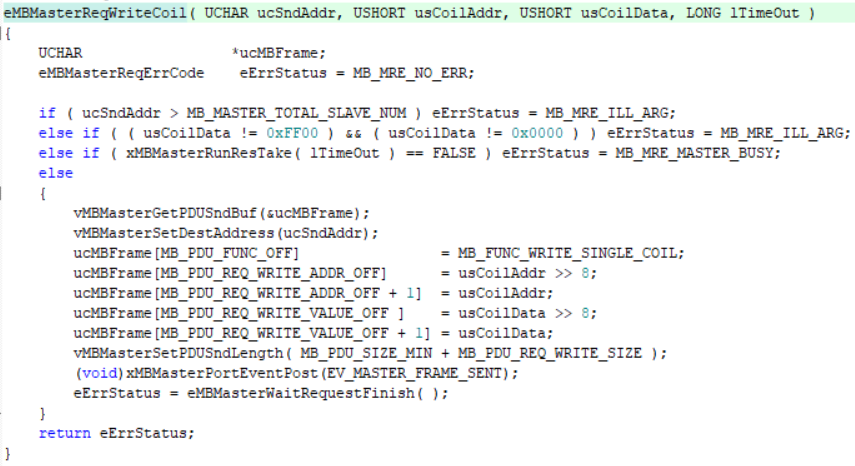

3. 驱动适配 SwitchDrvAdaptor.h 统一灯光 / 风扇的开关接口（硬件无关抽象），支持 Modbus 继电器等多种驱动方式
4. 任务调度 FreeRTOS（main.c、SwitchDrvAdaptor.h） 创建 / 管理 Modbus 轮询、设备监控、灯光 / 风扇控制等任务，通过信号量实现任务间通信
5. 应用调试 shell 相关代码 提供 Shell 命令（ol/cl/of/cf/modbusread/modbuswrite），支持手动控制和调试

核心设计思想：分层解耦，比如后续要把 "Modbus 继电器" 换成 "GPIO 直接控制"，只需修改驱动适配层的接口实现，无需改动 Modbus 协议、任务调度等上层代码。

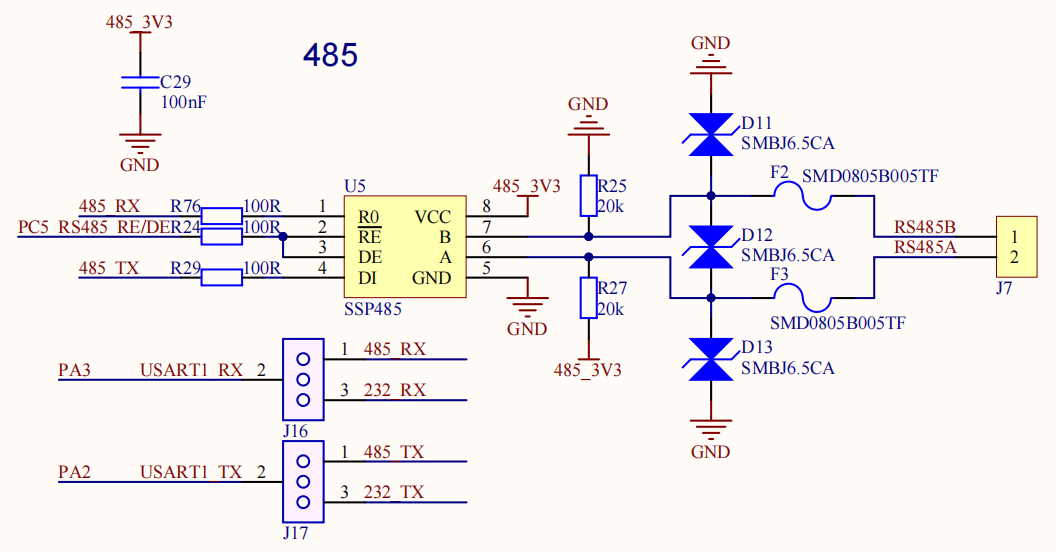

3.1 RS485 硬件驱动（ bsp_485.c相关代码）

RS485 是工业常用的差分通信总线，需通过 "使能引脚（EN）" 切换收发模式，核心函数如下：

（1）初始化函数 ：RS485_Init(uint32_t ulBaudRate, uint8_t ucDataBits, uint8_t eParity)

功能：配置 USART2 和 RS485 相关 GPIO，初始化通信参数。

cpp 复制代码
void RS485_Init(...)
{
    // 1. 使能时钟（USART2+GPIOA/B/C，其中RS485_EN可能接PB/PC引脚）
    __HAL_RCC_USART2_CLK_ENABLE();

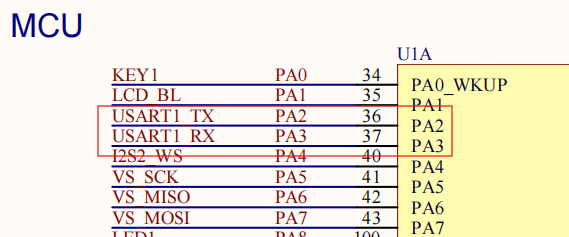

    __HAL_RCC_GPIOA_CLK_ENABLE(); // USART2_TX=PA2, RX=PA3
    __HAL_RCC_GPIOB_CLK_ENABLE();
    __HAL_RCC_GPIOC_CLK_ENABLE();

    // 2. 配置RS485_EN引脚（输出模式，控制收发切换）

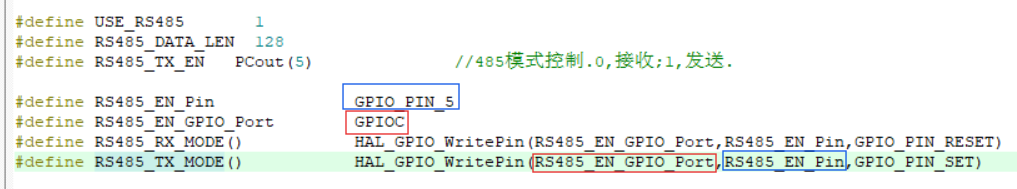

    GPIO_InitStruct.Pin = RS485_EN_Pin; // 需在头文件定义（PC5）
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
    HAL_GPIO_Init(RS485_EN_GPIO_Port, &GPIO_InitStruct);

    // 3. 配置USART2引脚（TX=PA2复用输出，RX=PA3输入）
    GPIO_InitStruct.Pin = GPIO_PIN_2; // TX
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP; // 复用推挽（UART输出）
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_3; // RX
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT; // 普通输入
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 4. 配置UART参数（波特率、数据位、校验位、停止位）
    huart2.Instance = USART2;
    huart2.Init.BaudRate = ulBaudRate; // 如9600（Modbus常用）
    // 数据位+校验位适配：8位数据无校验→8位；8位数据+校验→9位（第9位为校验位）
    switch ( ucDataBits )
		{
			case 8:
				if (eParity == 0)
					huart2.Init.WordLength = UART_WORDLENGTH_8B;
				else
					huart2.Init.WordLength = UART_WORDLENGTH_9B;
				break;
			case 7:
				break;
			default:
				break;
    huart2.Init.StopBits = UART_STOPBITS_1; // Modbus默认1位停止位
    // 校验位配置（0=无校验，1=奇校验，2=偶校验，Modbus常用无校验）
    switch (eParity) {
        case 0: huart2.Init.Parity = UART_PARITY_NONE; break;
        case 1: huart2.Init.Parity = UART_PARITY_ODD; break;
        case 2: huart2.Init.Parity = UART_PARITY_EVEN; break;
    }
    HAL_UART_Init(&huart2);

    // 5. 使能UART接收中断（RXNE：接收数据非空中断）
    HAL_NVIC_SetPriority(USART2_IRQn, 1, 0); // 中断优先级1（较高）
    HAL_NVIC_EnableIRQ(USART2_IRQn);
    __HAL_UART_ENABLE_IT(&huart2, UART_IT_RXNE);

    RS485_RX_MODE(); // 初始化为接收模式（EN引脚拉低/拉高，取决于RS485芯片）
}

RS485_TX_MODE()是给PC5置1， RS485_RX_MODE()是给PC5置0

RS485_Init函数被调用时，参数是 RS485_Init(9600, 8, 0)（波特率 9600、8 位数据、无校验），因此这段代码会执行：

ucDataBits=8 + eParity=0 → 字长设为UART_WORDLENGTH_8B；

eParity=0 → 校验模式设为UART_PARITY_NONE；

配合固定的UART_STOPBITS_1（1 位停止位），最终串口配置为 9600-8-N-1（波特率 9600、8 位数据、无校验、1 位停止位）------ 这是 Modbus RTU 的标准配置，确保与从机通信兼容。

（2）发送函数 ：RS485_Send_Data(uint8_t *Tx_Buf, uint8_t TxCount)

功能：切换为发送模式，通过 UART 发送数据，发送完成后切回接收模式。

cpp 复制代码
void RS485_Send_Data(uint8_t *Tx_Buf, uint8_t TxCount)
{
    RS485_TX_MODE(); // 切发送模式
    HAL_UART_Transmit(&huart2, Tx_Buf, TxCount, 0xffff); // 阻塞发送（超时16ms）
    RS485_RX_MODE(); // 切接收模式
}

3.2 Modbus RTU 主机协议（bsp485.c中）

代码使用开源 Modbus 主机库（ FreeModbus），核心是线圈读写（Modbus 功能码 0x01 读线圈、0x05 写单个线圈）。

Modbus 是 工业领域最常用的串行通信协议，核心作用是让不同设备（如单片机、传感器、PLC、继电器模块）通过总线（如 RS485）实现数据交互，简单说就是 "工业设备间的'普通话'"------ 不管设备品牌、型号如何，只要支持 Modbus，就能互相 "沟通"。

主机 ：主动发起命令的设备（我的 GD32 单片机）；

代码中：eMBMasterInit 初始化为主机，eMBMasterReqReadCoils（读线圈）、eMBMasterReqWriteCoil（写线圈）是主机发送的命令；
从机 ：被动响应命令的设备（我的 Modbus 继电器模块）；

每个从机有唯一地址（如我的代码中从机地址 0x01），主机通过地址指定要通信的从机。

Modbus 主机（STM32）通过 RS485 总线，用 RTU 模式和 Modbus 从机（继电器）通信，核心是通过 "读线圈""写线圈" 命令实现开关控制

（1）核心函数说明

函数 功能描述
eMBMasterReqReadCoils 读线圈状态（功能码 0x01）：参数 = 从机地址、线圈起始地址、线圈数量、超时时间
eMBMasterReqWriteCoil 写单个线圈（功能码 0x05）：参数 = 从机地址、线圈地址、线圈状态（0 = 断，1 = 通）、超时时间

（2）Shell 命令封装：modbusread/modbuswrite

通过 shell 命令手动触发 Modbus 操作，方便调试：

cpp 复制代码
// 读线圈命令：modbusread 从机地址 线圈起始地址 线圈数量（十进制）
int modbusread(int argc, char **argv)
{
    if(argc !=4) { /* 参数错误提示 */ return 0; }
    UCHAR ucSndAddr = atoi(argv[1]); // 从机地址（如1）
    USHORT usCoilAddr = atoi(argv[2]); // 线圈地址（如0）
    USHORT usNCoils = atoi(argv[3]); // 线圈数量（如1）
    eMBMasterReqReadCoils(ucSndAddr, usCoilAddr, usNCoils, 100); // 超时100ms
}

// 写线圈命令：modbuswrite 从机地址 线圈地址 线圈状态（0=关，1=开）
int modbuswrite(int argc, char **argv)
{
    if(argc !=4) { /* 参数错误提示 */ return 0; }
    UCHAR ucSndAddr = atoi(argv[1]);
    USHORT usCoilAddr = atoi(argv[2]);
    USHORT usCoilData = atoi(argv[3]); // 1=置1（开），0=置0（关）
    eMBMasterReqWriteCoil(ucSndAddr, usCoilAddr, usCoilData, 100);
}

示例：在终端输入 modbuswrite 1 0 1 → 控制地址 1 的从机，线圈 0 置 1（对应开关打开）。

3.3 设备驱动适配层与 FreeRTOS 任务（SwitchDrvAdaptor.c相关代码）

核心逻辑是 "硬件无关抽象"，把不同驱动方式（如 Modbus 继电器、GPIO）封装成统一的开关接口，上层任务无需关心硬件细节：

  • 接口结构体（switch_drv_ops_stru）：定义p_switch_open（打开）、p_switch_close（关闭）两个函数指针，作为统一接口；
  • 驱动配置：通过条件编译选择驱动方式（如SWITCH_DRV_ADAPTOR_LIGHT_SWITCH_USING_MODBUS_RELAY启用 Modbus 继电器驱动），绑定对应的实现函数（如light_modbus_open调用 Modbus 写线圈命令）；
  • 状态反馈：预留共享内存和信号量，用于向中间层反馈开关执行结果（如 "灯光已打开"）。

（1）驱动接口结构体：switch_drv_ops_stru

定义开关设备的统一操作接口（类似 "函数指针数组"）：

cpp 复制代码
// 假设结构体定义（头文件中）
typedef struct {
    void (*p_switch_open)(void);  // 打开设备
    void (*p_switch_close)(void); // 关闭设备
} switch_drv_ops_stru;

（2）驱动适配配置

通过条件编译选择驱动方式（Modbus 继电器或预留的 "ABC" 驱动）：

cpp 复制代码
// 灯光驱动配置：若定义SWITCH_DRV_ADAPTOR_LIGHT_SWITCH_USING_MODBUS_RELAY，则使用Modbus继电器驱动
switch_drv_ops_stru Switch_LIGHT_Ops =
#ifdef SWITCH_DRV_ADAPTOR_LIGHT_SWITCH_USING_MODBUS_RELAY
SWITCH_LIGHT_DRV_OPS_CONFIG_MODBUS_RELAY ; // 灯光的Modbus驱动实现
#endif
#ifdef SWITCH_DRV_ADAPTOR_LIGHT_SWITCH_USING_ABC
SENSOR_TEMPRATURE_DRV_OPS_CONFIG_ABC ; // 预留其他驱动（如GPIO）
#endif

// 风扇驱动配置（逻辑同上）
switch_drv_ops_stru Switch_FAN_Ops =
#ifdef SWITCH_DRV_ADAPTOR_FAN_SWITCH_USING_MODBUS_RELAY
SWITCH_FAN_DRV_OPS_CONFIG_MODBUS_RELAY ;
#endif
#ifdef SWITCH_DRV_ADAPTOR_FAN_SWITCH_USING_ABC
SENSOR_BRIGHT_DRV_OPS_CONFIG_ABC ;
#endif

（3）FreeRTOS 控制任务

创建两个独立任务（灯光 / 风扇），通过信号量与中间层（MidLayer）通信：

cpp 复制代码
// 灯光控制任务
void switch_drv_adaptor_light_process_task_entry(void *p)
{
 log_i("switch_light_process is running...\r\n");

 while(1)
 {
	log_i("wait for midlayer_switch_light_req");

	xSemaphoreTake(midlayer_switch_light_mmc_ctrl.sem_req,portMAX_DELAY);	//等待来自中间层的控制请求

	if (LIGHT_CTRL_OPEN_STATUS == (((midlayer_switch_light_stru *)(midlayer_switch_light_mmc_ctrl.p_shared_mem))->light_sw))
	{
	 log_i("Open the Light!");

	 Switch_LIGHT_Ops.p_switch_open();

	 //((midlayer_switch_light_stru *)(midlayer_switch_light_mmc_ctrl.p_shared_mem))->light_sw = xxx  装填开关状态反馈
	}

	if (LIGHT_CTRL_CLOSE_STATUS == (((midlayer_switch_light_stru *)(midlayer_switch_light_mmc_ctrl.p_shared_mem))->light_sw))
	{
	 log_i("Close the Light!");

	 Switch_LIGHT_Ops.p_switch_close();

	 //((midlayer_switch_light_stru *)(midlayer_switch_light_mmc_ctrl.p_shared_mem))->light_sw = xxx  装填开关状态反馈
	}

	xSemaphoreGive(midlayer_switch_light_mmc_ctrl.sem_ack); //回应中间层

 }
}

通信逻辑：中间层通过 sem_req 信号量触发任务，任务执行后通过 sem_ack 应答，p_shared_mem 是共享内存，传递控制命令和状态反馈；

优势：任务独立，灯光和风扇控制互不干扰，实时性高。

（4）Shell 调试命令（ol/cl/of/cf）

直接调用驱动接口，手动控制开关（调试用）：

cpp 复制代码
void ol(int argc,char **argv) { Switch_LIGHT_Ops.p_switch_open(); } // open light
ZNS_CMD_EXPORT(ol, open light)

void cl(int argc,char **argv) { Switch_LIGHT_Ops.p_switch_close(); } // close light
ZNS_CMD_EXPORT(cl, close light)

void of(int argc,char **argv) { Switch_FAN_Ops.p_switch_open(); } // open fan
ZNS_CMD_EXPORT(of, open fan)

void cf(int argc,char **argv) { Switch_FAN_Ops.p_switch_close(); } // close fan
ZNS_CMD_EXPORT(cf, close fan)

4. Modbus RTU 继电器控制的核心驱动实现（switch_drv.c）

承接了之前的 RS485 硬件驱动和上层应用逻辑，核心作用是：将 "灯光 / 风扇的开关操作" 封装为 Modbus 写线圈命令，同时提供 Modbus 协议初始化、轮询和状态监控任务 ------ 是 "上层开关命令" 与 "底层 Modbus 通信" 之间的桥梁。

模块 核心函数 / 任务 功能职责
Modbus 继电器控制接口 modbus_relay_open_light/close_light、modbus_relay_open_fan/close_fan 封装 Modbus 写线圈命令，实现灯光 / 风扇的开关控制（对外提供简单接口）
Modbus 协议初始化任务 ModbusMasterPoll_Task 初始化 Modbus 主机协议栈、使能协议，循环处理 Modbus 收发和解析（协议核心）
Modbus 状态监控任务 ModbusMasterMoniter_Task 周期读取从机线圈状态，用于监控设备运行情况（如继电器是否真的打开）

4.1 核心控制接口：灯光 / 风扇的 Modbus 命令封装

实际上参数意义：

eMBMasterErrCode eMBMasterReqWriteCoil(

UCHAR ucSndAddr, // 从机地址

USHORT usCoilAddr, // 线圈地址

USHORT usCoilData, // 线圈状态（0x0000=关，0xFF00=开）

LONG lTimeOut // 超时时间（ms） );

继电器0号线圈接灯，1号线圈接风扇

函数名 从机地址 线圈地址 线圈状态 超时 功能描述
modbus_relay_open_light 0x01 0x00 0xFF00 100 控制 0x01 从机的 0 号线圈开（灯光打开）
modbus_relay_close_light 0x01 0x00 0x0000 100 控制 0x01 从机的 0 号线圈关（灯光关闭）
modbus_relay_open_fan 0x01 0x01 0xFF00 100 控制 0x01 从机的 1 号线圈开（风扇打开）
modbus_relay_close_fan 0x01 0x01 0x0000 100 控制 0x01 从机的 1 号线圈关（风扇关闭）
cpp 复制代码
int modbus_relay_open_light(void)
{
 return eMBMasterReqWriteCoil(0x01, 0x00, 0xff00, 100);
}

int modbus_relay_close_light(void)
{
 return eMBMasterReqWriteCoil(0x01, 0x00, 0x0000, 100);
}

int modbus_relay_open_fan(void)
{
 return eMBMasterReqWriteCoil(0x01, 0x01, 0xff00, 100);
}

int modbus_relay_close_fan(void)
{
 return eMBMasterReqWriteCoil(0x01, 0x01, 0x0000, 100);
}

4.2 Modbus 协议核心任务：ModbusMasterPoll_Task

负责 Modbus 主机的初始化和协议处理，是 Modbus 通信的 "心脏"：

cpp 复制代码
void ModbusMasterPoll_Task(void *pvParameters)
{
    // 1. Modbus主机初始化
    eMBMasterInit(MB_RTU, 0x02, 9600, MB_PAR_NONE);
    // 参数解析：
    // MB_RTU：Modbus通信模式（RTU模式，适用于RS485总线）；
    // 0x02：本设备（Modbus主机）的地址（主机地址仅在多主机场景有用，单主机可忽略）；
    // 9600：RS485通信波特率（必须与从机一致）；
    // MB_PAR_NONE：无校验（与从机校验方式一致，否则通信失败）；

    eMBMasterEnable(); // 2. 使能Modbus主机（启动协议栈）
    log_i("Modbus init ok\r\n"); // 3. 打印初始化成功日志

    while(1)
    {
        eMBMasterPoll(); // 4. 循环轮询：处理Modbus请求队列、收发数据、解析响应
        vTaskDelay(6);   // 延迟6ms，平衡CPU占用和通信实时性
    }
}

关键：eMBMasterPoll是 FreeModbus 主机库的核心函数，必须周期性调用（延迟不能过长，否则会丢失从机响应）。

4.3 Modbus 状态监控任务：ModbusMasterMoniter_Task

周期性读取从机线圈状态，用于监控设备是否按命令执行（如发送 "打开灯光" 后，确认 0 号线圈是否真的为 "开"）。

cpp 复制代码
void ModbusMasterMoniter_Task(void *pvParameters)
{
    while(1)
    {
        // 读从机线圈：从机地址0x01、起始线圈地址0x0000、读取16个线圈（0x0010）、超时-1（无限等待）
        eMBMasterReqReadCoils(0x01, 0x0000, 0x0010, -1);
        vTaskDelay(800); // 每800ms读取一次
    }
}

参数解析：

从机地址0x01：需与实际 Modbus 从机（如继电器模块）的地址一致；

线圈地址0x0000：从机的第一个线圈地址（对应开关 1）；

线圈数量0x0010（16 个）：一次读取 16 个线圈的状态；

超时-1：无限等待响应（不建议，改为 100~500ms 避免任务阻塞）。

相关推荐
思为无线NiceRF2 天前
UWB 智能门锁系统在现有手机生态下的可行性分析
嵌入式硬件·物联网·智能家居
Q_21932764552 天前
基于STM32的智能家居安防系统设计
网络·stm32·智能家居
飞睿科技2 天前
探讨雷达在智能家居与消费电子领域的应用
人工智能·嵌入式硬件·智能家居·雷达·毫米波雷达
世人万千丶3 天前
鸿蒙跨端框架Flutter学习day 1、变量与基本类型-智能家居监控模型
学习·flutter·ui·智能家居·harmonyos·鸿蒙·鸿蒙系统
得一录4 天前
大模型在智能家居场景下的应用架构
架构·智能家居
WZGL12305 天前
智慧养老方兴未艾，“AI+养老”让银龄老人晚年更美好
大数据·人工智能·物联网·生活·智能家居
清风6666667 天前
基于单片机的多传感器智能云梯逃生控制器设计
单片机·嵌入式硬件·毕业设计·智能家居·课程设计
三佛科技-134163842128 天前
PL3327CE/PL3327CD/CS/CF原边调节恒流/恒压控制离线反激式开关电源芯片 典型应用电路
单片机·嵌入式硬件·物联网·智能家居
三佛科技-134163842128 天前
HN32512非隔离12V300MA~600MA降压控制方案典型应用 电路
单片机·嵌入式硬件·物联网·智能家居·pcb工艺
三佛科技-134163842129 天前
FT32F072xx、FT32F072xB、FT32F072x6/x8基于ARM Cortex-M0内核32位单片机分析
arm开发·单片机·嵌入式硬件·智能家居·pcb工艺
热门推荐
01GitHub 镜像站点022025 Telegram 最新免费社工库机器人（LetsTG可[特殊字符]）搭建指南（含 Python 脚本）03Linux下V2Ray安装配置指南042025年大语言模型技术全景报告05UV安装并设置国内源06安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）07BongoCat - 跨平台键盘猫动画工具08Labelme从安装到标注：零基础完整指南09jdk21下载、安装（Windows、Linux、macOS）10Claude Code Skills 实用使用手册
