数字逻辑时序实验实战：74HC74转JK触发器+74HC112做二分频+74HC161设计10进制计数器（附接线图+避坑指南）
刚上手时序器件实验时，我对着74HC74和74HC112一脸懵------明明都是触发器，D触发器和JK触发器到底咋转换？计数器74HC161的清零、置数端接错一次，结果计数全乱，波形图根本看不懂。后来才发现，时序器件的核心就是"抓时钟边沿+控控制端"，比如D触发器靠时钟上升沿变状态，JK触发器靠J/K组合实现翻转/保持，跟着步骤拆，其实比组合电路还简单。今天就把实验三的解题思路拆成新手友好版，从器件功能到接线实操，再到波形验证，帮你轻松搞定时序实验。
一、实验先理清：核心是啥？要解决啥问题？
时序电路和组合电路最大的区别是"有记忆功能"，实验围绕3个核心任务展开，先明确目标再动手：

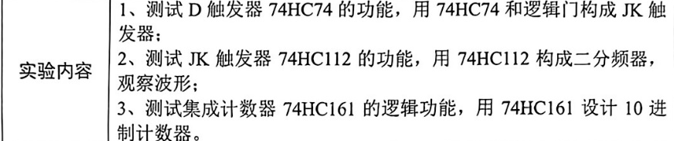

1. 实验核心任务
- 用 74HC74（双D触发器）：先测试D触发器功能，再通过逻辑门把它改成JK触发器；
-
用 74HC112（双JK触发器） ：测试JK触发器功能，再用它做二分频器（输入时钟2次，输出1次）；
-
用 74HC161（4位同步二进制计数器） ：测试计数器功能，再设计10进制计数器（从0计到9循环）。
2. 关键器件通俗解释（新手必记）
| 器件 | 通俗功能 | 核心控制端（别接错！） |
|---|---|---|
| 74HC74 | 双D触发器：D是输入，时钟上升沿时Q=D | CLK（上升沿有效，引脚3/11）、CLR（清零，低电平有效，引脚1/10）、PRE（置1，低电平有效，引脚4/13） |
| 74HC112 | 双JK触发器：J/K控状态（保持/置1/置0/翻转） | CLK（下降沿有效，引脚3/11）、CLR（清零，低电平有效，引脚1/10）、PRE（置1，低电平有效，引脚4/13） |
| 74HC161 | 4位同步计数器：能从0计到15，可清零/置数 | CLK（上升沿计数）、CR（异步清零，低电平有效，引脚1）、LOAD（同步置数，低电平有效，引脚9）、CEP/CET（使能，高电平有效，引脚7/10） |
二、任务1：74HC74（D触发器）的测试与JK触发器转换
D触发器功能简单（Q跟着D变），但JK触发器功能更全，这一步的核心是"用逻辑门把D触发器的输入D，改成JK触发器的控制逻辑"。
1. 先测试74HC74的D触发器功能（确保芯片没坏）
接线步骤（以其中一个D触发器为例）
- 电源：VCC（引脚14）接5V，GND（引脚7）接电源地；
- 控制端：CLR（引脚1）、PRE（引脚4）接VCC（默认不清零、不置1，让触发器工作）；
- 输入输出：D端（引脚2）接高低电平开关，CLK端（引脚3）接脉冲发生器，Q端（引脚5）、¬Q端（引脚6）接LED。
功能验证（看LED变化）
- 给CLK一个上升沿（脉冲发生器按一下）：若D=1，Q亮（1）；若D=0，Q灭（0），说明D触发器功能正常。

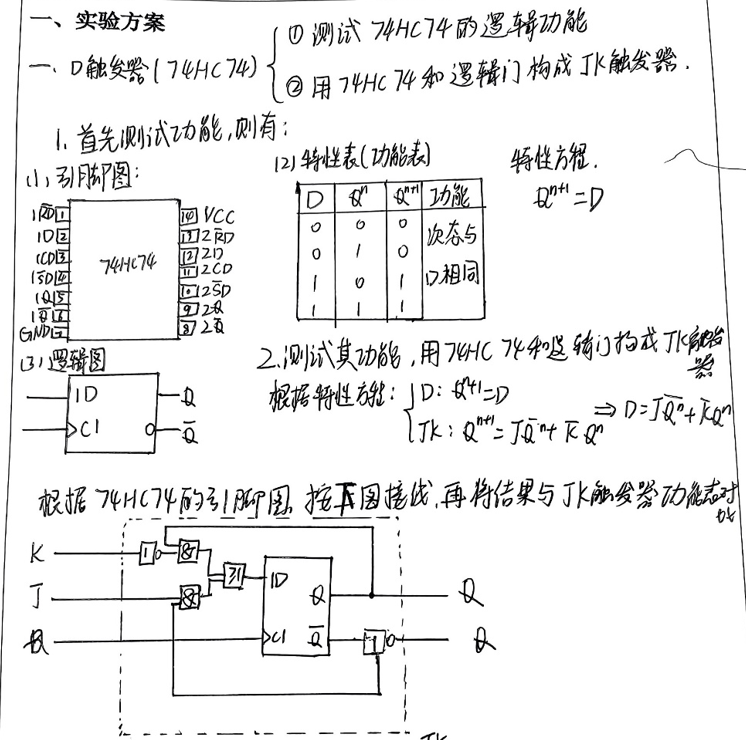

2. D触发器转JK触发器（核心：推导D的逻辑表达式）
JK触发器的特性是：J=1、K=0时Q=1；J=0、K=1时Q=0；J=K=1时Q翻转；J=K=0时Q保持。
要让D触发器实现JK功能，需满足 D = J·¬Qⁿ + ¬K·Qⁿ（Qⁿ是触发器当前状态，从¬Q端取）。
接线步骤（在测试电路基础上加逻辑门）
- 保留之前的电源、CLK、CLR、PRE接线；
- 加2个与门、1个或门、1个非门（或用与非门组合）：
- 与门1输入：J、¬Q（74HC74的引脚6）；
- 与门2输入：¬K、Q（74HC74的引脚5）；
- 或门输入：与门1输出、与门2输出；
- 或门输出接74HC74的D端（引脚2）；
- J、K端接高低电平开关，Q和¬Q接LED。
功能验证
- J=1、K=0：给CLK上升沿，Q=1（LED亮）；
- J=0、K=1：给CLK上升沿，Q=0（LED灭）；
- J=K=1：给CLK上升沿，Q翻转（亮变灭/灭变亮）；
- 符合JK触发器特性，转换成功。
三、任务2：74HC112（JK触发器）的测试与二分频器设计
"二分频"是时序电路的基础应用，简单说就是"输入时钟2个周期，输出1个周期"，比如输入100Hz时钟，输出50Hz，核心用JK触发器的"翻转功能"实现。

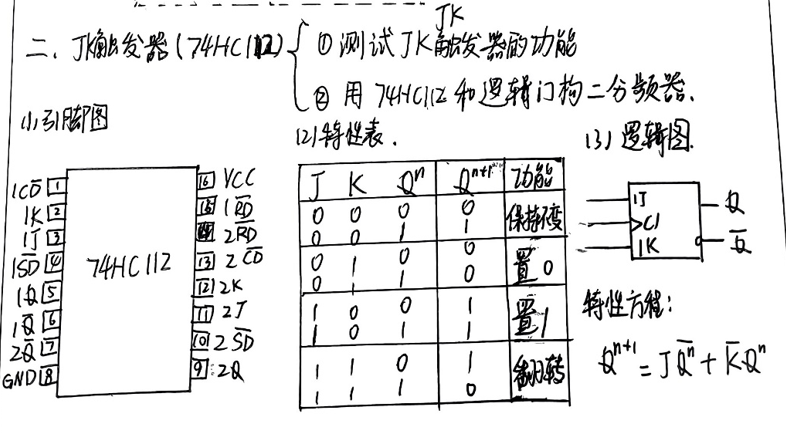

1. 测试74HC112的JK触发器功能
接线步骤（注意：74HC112是下降沿触发！）
- 电源：VCC（引脚14）接5V，GND（引脚7）接GND；
- 控制端：CLR（引脚1）、PRE（引脚4）接VCC；J（引脚2）、K（引脚6）接VCC（让JK=1，触发器处于翻转状态）；
- 输入输出：CLK（引脚3）接脉冲发生器，Q端（引脚5）接LED和示波器（看波形）。
功能验证
- 给CLK连续脉冲：每按2次脉冲，Q翻转1次（比如第一次按Q亮，第二次按Q灭），说明JK触发器翻转功能正常。

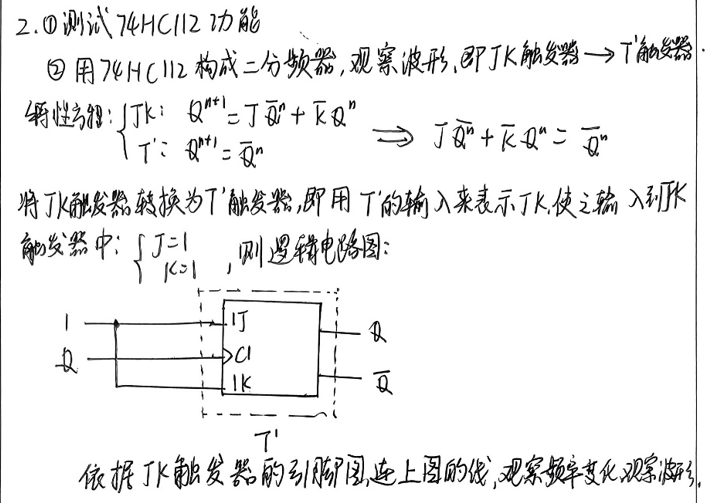

2. 用74HC112做二分频器（核心：JK=1，靠时钟边沿翻转）
原理
当JK=1时，JK触发器每接收到一个时钟边沿（74HC112是下降沿）就翻转一次，所以输入2个时钟周期，输出1个周期，实现"二分频"。
接线步骤（比测试电路多接示波器）
- 保留测试电路的电源、J=K=1、CLR=PRE=VCC；
- CLK端接函数发生器（输出方波，比如1kHz），Q端接示波器通道1，CLK端接示波器通道2（对比波形）。
波形观察
- 示波器上：通道2（CLK）的2个方波周期，通道1（Q）只有1个方波周期，说明二分频成功（例：CLK是1kHz，Q是500Hz）。
四、任务3：74HC161（计数器）的测试与10进制计数器设计
74HC161默认是16进制计数器（0-15），要改成10进制（0-9），最常用"异步清零法"------计数到10（1010）时，让清零端CR变低电平，瞬间清零回0，循环计数。

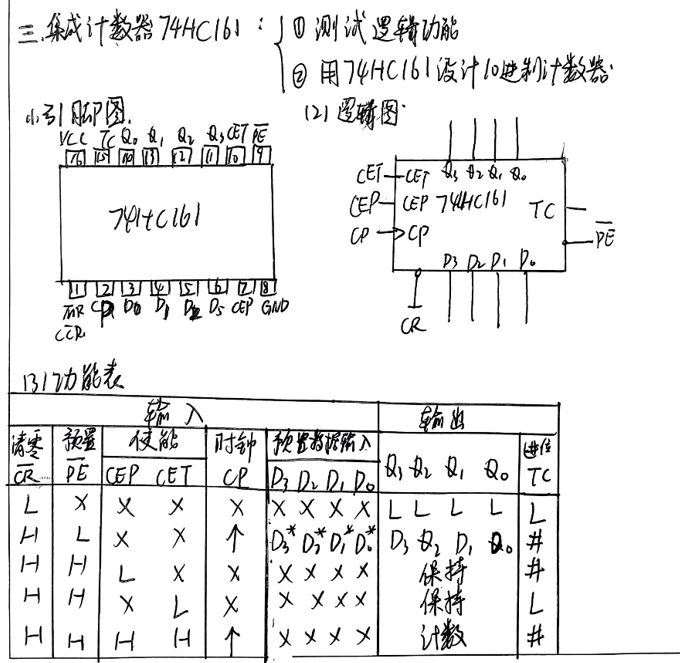

1. 先测试74HC161的16进制计数功能
接线步骤
- 电源：VCC（引脚16）接5V，GND（引脚8）接GND；
- 控制端：CR（引脚1）接VCC（不清零）、LOAD（引脚9）接VCC（不置数）、CEP（引脚7）、CET（引脚10）接VCC（使能计数）；
- 输入输出：CLK（引脚2）接脉冲发生器，Q3-Q0（引脚15-12）接4个LED（分别对应8、4、2、1，显示计数状态）。
功能验证
- 按脉冲发生器：LED从0000（0）→0001（1）→...→1111（15）→0000（0）循环，说明16进制计数正常。

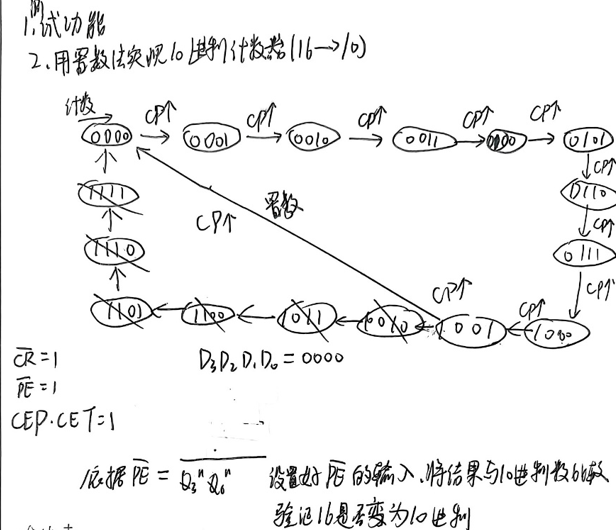

2. 设计10进制计数器（异步清零法，简单易实现）
核心思路
- 10进制计数范围是0-9（二进制0000-1001），当计数到10（1010）时，让CR=0（清零），所以需要把Q3（8）和Q1（2）通过与非门接CR（因为1010时Q3=1、Q1=1，与非后为0，触发清零）。
接线步骤（在16进制基础上改）
- 保留电源、CLK、CEP=CET=VCC；
- 加1个2输入与非门：输入接Q3（引脚15）、Q1（引脚13），输出接CR（引脚1）；
- Q3-Q0接LED，CLK接脉冲发生器。

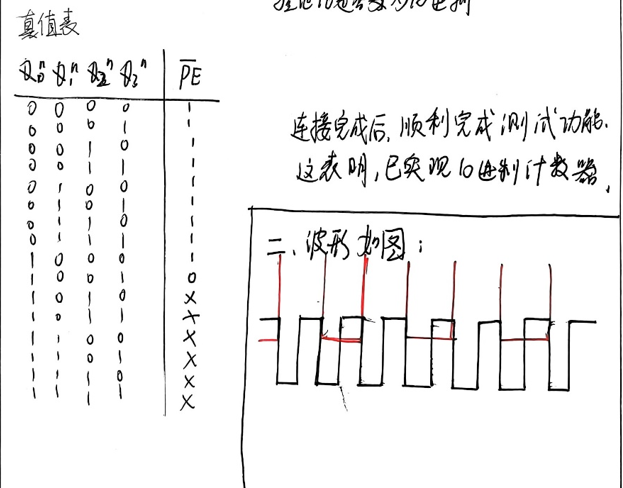

功能验证
- 按脉冲发生器：LED从0000（0）→0001（1）→...→1001（9）→0000（0）循环（不会到1010），说明10进制计数成功；
- 用示波器看Q0（最低位）波形：每10个CLK周期，Q0完成1个循环，进一步验证。
五、避坑指南
- 触发器时钟边沿接反：74HC74是上升沿触发（CLK从低变高时变状态），74HC112是下降沿触发（CLK从高变低时变状态），接错会导致状态不变或乱变；
- 74HC161使能端忘记接高电平：CEP和CET必须接VCC（高电平），否则计数器不计数，只会保持初始状态；
- 异步清零时与非门接错引脚：10进制计数器要监测1010（Q3=1、Q1=1），别接成Q2或Q0，否则会在错误状态清零（比如计到6就清零）。
六、实验总结：时序电路的核心思路
- 触发器（D/JK）：关键看"时钟边沿"和"控制端（J/K/D、CLR/PRE）"，先保证基础功能正常，再做转换/应用；
- 计数器（74HC161）：改进制的核心是"找到要清零/置数的状态"，异步清零简单（状态到就清零），同步置数精准（时钟触发后再置数），新手优先选异步清零；
- 波形观察：时序实验一定要用示波器，看输入输出的时序关系，比只看LED更直观。
