图的存储结构------图的遍历

二、广度优先搜索（BFS）------ 仿树的层序遍历

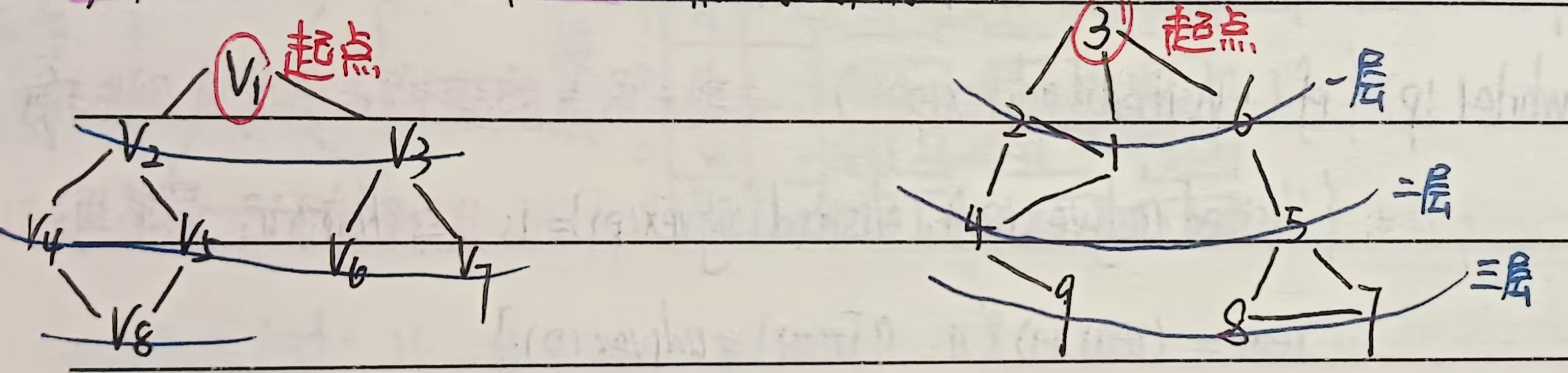

图的广度优先搜索（Breadth-First Search, BFS）是一种按 "层次扩散" 方式遍历图的算法，核心是从起始顶点出发，先访问其所有直接邻接顶点（第一层），再依次访问这些邻接顶点的未访问邻接顶点（第二层），以此类推，直至所有顶点被访问。由于其 "逐层访问" 的特性，BFS 与树的层序遍历（按层次访问节点）在逻辑上高度相似，但因图的复杂性（可能有环、多路径）存在关键差异。

1. 核心思想

"先近后远"：从起始顶点开始，优先访问距离最近的顶点（边数最少），再按距离递增顺序访问更远的顶点，确保每个顶点被访问一次。

2. 实现步骤（依赖队列）

步骤 1：初始化一个队列，将起始顶点标记为 "已访问" 并入队。
步骤 2 ：当队列非空时，出队一个顶点 u，遍历其所有未访问的邻接顶点 w：
- 标记 w 为 "已访问"，访问 w（如输出值）。
- 将 w 入队（保证后续按层次访问其邻接顶点）。
步骤 3：重复步骤 2，直至队列为空（所有可达顶点均被访问）。
补充：若图为非连通图，需对每个未访问顶点重复上述过程，以覆盖所有连通分量。

3. 示例（无向图）

图结构：顶点 {0,1,2,3,4}，边 (0,1), (0,2), (1,3), (1,4), (2,4)，从顶点 0 出发的 BFS 过程：

复制代码

初始：队列=[0]，visited=[0:True, 1:False, 2:False, 3:False, 4:False]
1. 出队0 → 访问0 → 遍历邻接顶点1、2（均未访问）→ 标记1、2为True，入队 → 队列=[1,2]
2. 出队1 → 访问1 → 遍历邻接顶点0（已访问）、3、4（3未访问，4未访问）→ 标记3、4为True，入队 → 队列=[2,3,4]
3. 出队2 → 访问2 → 遍历邻接顶点0（已访问）、4（已访问）→ 无新顶点入队 → 队列=[3,4]
4. 出队3 → 访问3 → 遍历邻接顶点1（已访问）→ 无新顶点入队 → 队列=[4]
5. 出队4 → 访问4 → 遍历邻接顶点1（已访问）、2（已访问）→ 队列空，结束。
遍历序列：0 → 1 → 2 → 3 → 4

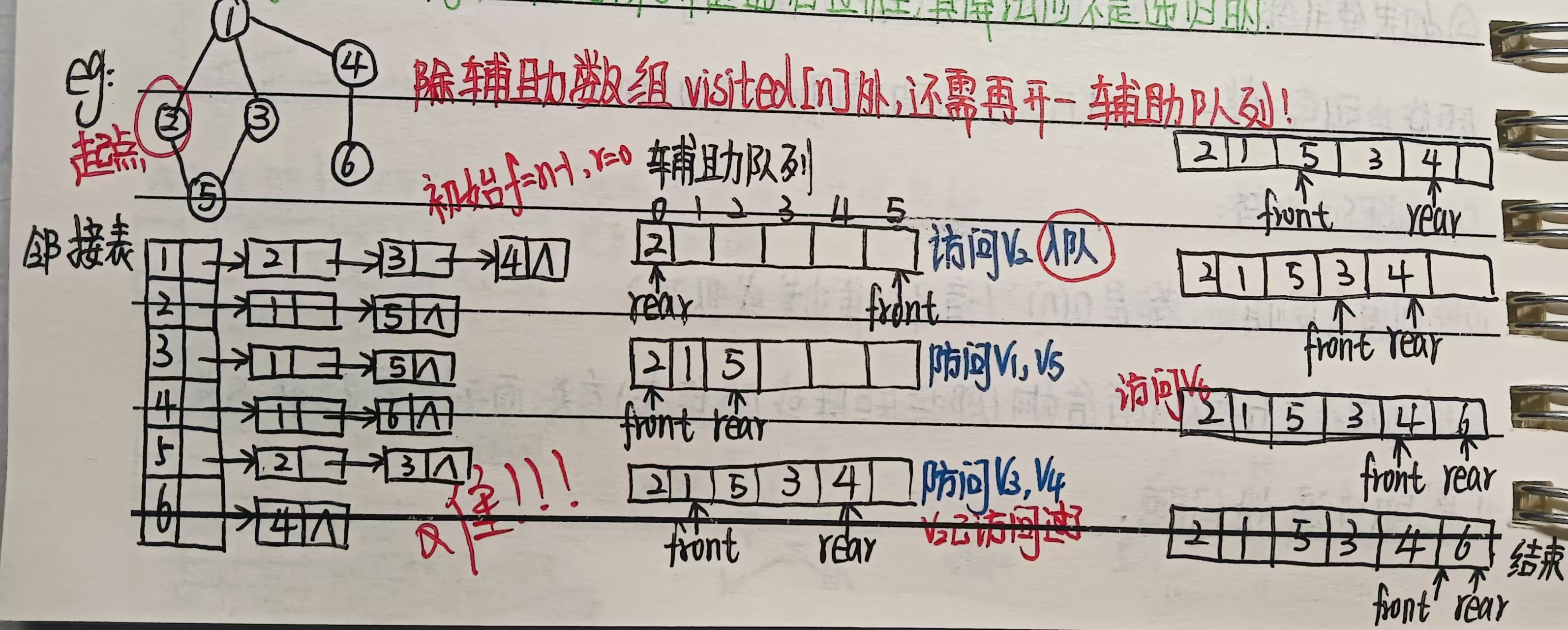

例题：

算法：

cpp 复制代码

BFS1(List,n,v) //List为邻接表，v 为起点，Q[n]为辅助队列
{
    visit(v);
    visited[v]=1;  //访问顶点 v 并修改标记
    front=n-1;
    rear=0; //队列指针初始化
    q[rear]=v; //起始点入队
    while(rear != front)  //队不空时
    {
        front=(front+1)%n;
        v=q[front];  //访问过的顶点出队
        q=List[v].firstarc; //p指向第1个邻接点
        while(!p) //未到表尾，且邻接域未访问过，则先输出再改标记，最后再入队
        {
            if(!visited[adjvex(p)])
            {
                visited(adjvex(p));
                visited[adjvex(p)]=1;
                rear=(rear+1)%n;
                q[rear]=adjvex(p);
            }
            p=nextarc(p);
        }
    }
    return;  //指向单链表中下一个邻接点
}

4. 关键特性

队列是核心：确保顶点按 "入队顺序"（即层次顺序）被访问。
访问标记不可少 ：图可能有环（如顶点 4 连接 1 和 2），visited 数组避免重复访问。
时间复杂度：O(n+e)（n 为顶点数，e 为边数），与存储结构相关（邻接表遍历邻接顶点更快）。
最短路径特性：在无权图中，BFS 得到的顶点访问顺序对应 "从起始顶点到该顶点的最短路径（边数最少）"。
广度优先搜索是一种分层的搜索过程，每向前走一步可能访问一批顶点，不像DFS那样有回退的情况。因此BFS不是递归过程，其算法也不是递归的。

5. BFS 与树的层序遍历的比较

（1）相同点（核心逻辑一致）

层次访问：均按 "距离起始点的远近" 逐层访问节点，先访问第 k 层节点，再访问第 k+1 层节点。
依赖队列：均通过队列实现 "先进先出" 的访问顺序，确保层次顺序不被打乱。
遍历结果：在无环结构中（如树），两者遍历序列完全一致（见示例）。

**示例：**树的层序遍历与对应图的 BFS二叉树结构：
复制代码
```
    0
   / \
  1   2
 / \
3   4
```
层序遍历序列：0 → 1 → 2 → 3 → 4。将树视为无环图（边为父子关系），从 0 出发的 BFS 序列相同。

（2）不同点（因图的复杂性导致）

对比维度	图的 BFS	树的层序遍历
环的处理	必须用 `visited` 数组标记已访问顶点，否则会因环导致无限循环（如顶点 4→1→4）。	无需标记（树无环，子节点仅由父节点指向，不会重复访问）。
"父节点" 的唯一性	图中顶点可能有多个 "前驱"（如示例中顶点 4 的前驱是 1 和 2），BFS 需处理多路径。	树中节点有唯一父节点，层序遍历只需按 "父→子" 顺序访问，无多路径问题。
连通性	若图非连通，需对每个未访问顶点执行 BFS（覆盖所有连通分量）。	树是连通结构，从根节点出发一次遍历即可覆盖所有节点。
适用场景扩展	除遍历外，可用于无权图最短路径、网络爬虫（按链接层次抓取）、社交网络好友推荐（一度、二度好友）等。	主要用于树的层次化访问（如打印二叉树的层、求树的深度）。

图的 BFS 是树的层序遍历在 "带环、多路径、非连通" 结构上的扩展：

继承了 "逐层访问" 和 "队列依赖" 的核心逻辑，因此两者在无环连通结构（如树）上表现一致。
增加了 "访问标记" 和 "多连通分量处理" 机制，以应对图的复杂性。

6. BFS算法效率分析

设图中有 n 个顶点，e 条边：

（1）如果使用邻接表来表示图，则BFS循环的总时间代价为，其中的是顶点 i 的度

（2）如果使用邻接矩阵，则BFS对于每一个被访问到的顶点，都要遵循检测矩阵中的整整一行（n 个元素），总的时间代价为O()

7. DFS与BFS之间的比较

（1）空间复杂度相同，都是O(n)（借用了堆栈或队列）

（2）时间复杂度只与存储结构（邻接矩阵或邻接表）有关，而与搜索路径无关
