一、 项目痛点：数据孤岛下的"盲调"与"哑巴"设备

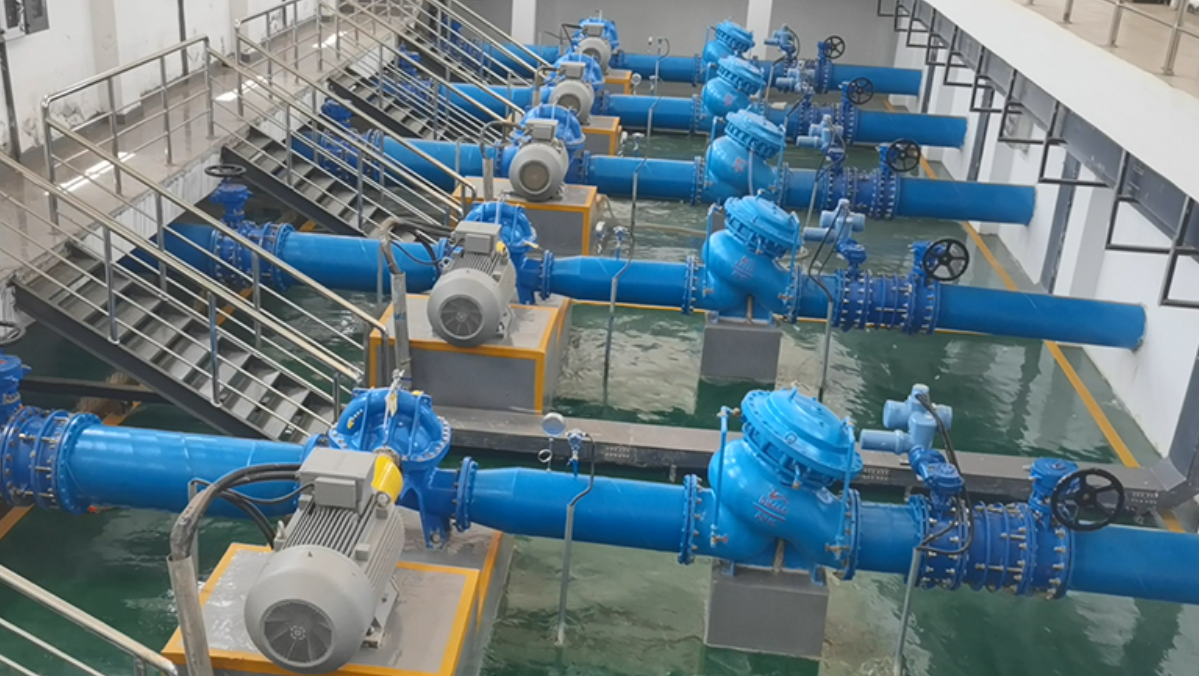

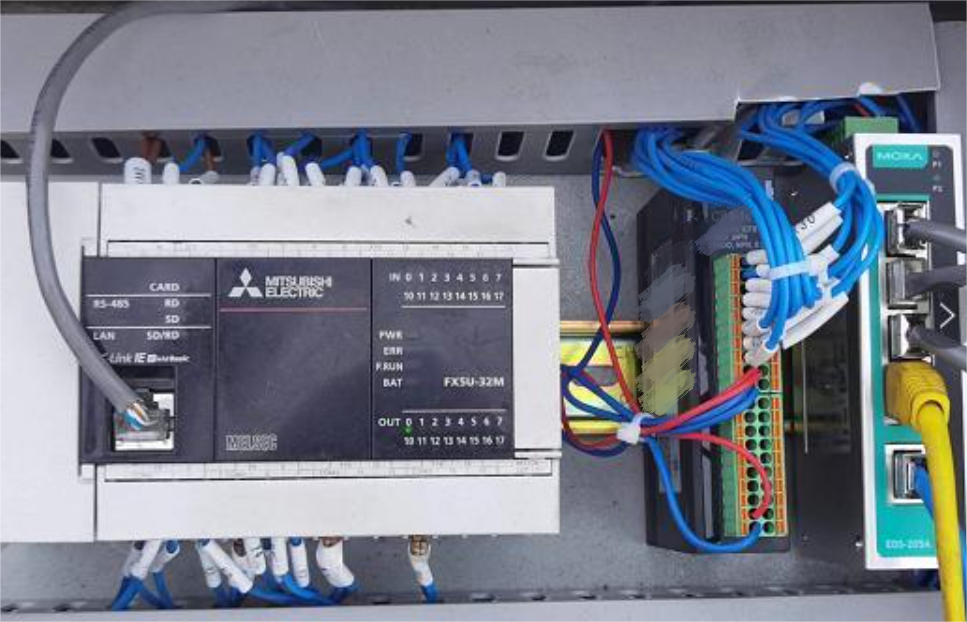

某城市水务集团下属的污水处理厂及多个分布式供水泵站，其自动化控制系统普遍采用三菱FX5U/Q系列PLC作为主控，现场网络为三菱主流的CCLKIE协议。这套系统虽能独立完成工艺控制，但在向"智慧化"升级时遇到了严峻挑战：
1.协议壁垒，信息无法上行：厂站内高效的CCLKIE控制网络与上层管理系统的标准以太网（TCP/IP）不兼容。PLC内蕴藏的大量实时数据（如进水流量、水泵频率、浊度、pH值、能耗等）如同被锁在"保险箱"里，无法直接传送至中控室的SCADA系统或集团云平台。
2.运营管理"盲人摸象"：调度人员无法实时掌握全局生产数据。例如，无法根据管网末梢压力远程调控水泵站频率，实现节能运行；无法对污水处理各工艺段（如格栅、生化池、沉淀池）的运行参数进行联动分析和优化。
3.运维效率低下：设备故障报警依赖人工现场排查，响应迟缓。历史数据记录依靠手工抄表，不仅工作量大，且容易出错，难以进行故障预测和深度能效分析。
4.系统扩展性差：新增的物联网传感器（如智能水表、水质监测仪）多为Modbus等标准协议，难以直接接入现有的CCLKIE网络，系统扩展成本高、周期长。
二、 解决方案： 捷米特 JM-CCLKIE-TCP协议转换网关
为破解上述难题，我们引入了捷米特 JM-CCLKIE-TCP协议转换网关。这款工业网关是一款专为三菱CCLKIE网络设备接入以太网系统而设计的智能连接设备。
网关功能简介：
核心协议转换：作为CCLKIE与标准以太网TCP/IP之间的"协议翻译官"。它能够作为CCLKIE网络的智能设备站，被主站PLC扫描和读写，同时又将采集到的数据封装成标准的TCP/IP数据包，通过网络接口向上层系统发送。
高效数据采集：作为核心的数据采集器，它能够高速、可靠地读取三菱PLC中指定的软元件数据（如D、M、ZR区），并将上层系统的控制指令写入PLC，实现双向通讯。
边缘计算赋能：它不仅是一个通道，更是一款边缘计算网关。具备数据预处理、边缘报警、数据缓存和协议分发能力。例如，可以对采集到的流量数据进行累加计算，直接生成小时/日累计量；或对关键参数进行监控，一旦超限立即生成报警信息并主动上报，极大减轻了上层系统的计算压力。
智能接入枢纽：作为智能网关，它通常还支持多主站连接和多种从站协议（如Modbus RTU/TCP），使得在保留现有PLC网络的同时，能够便捷地接入新增的第三方设备，成为一个局域的物联网网关接入枢纽。
三、 实施过程与清晰的系统拓扑

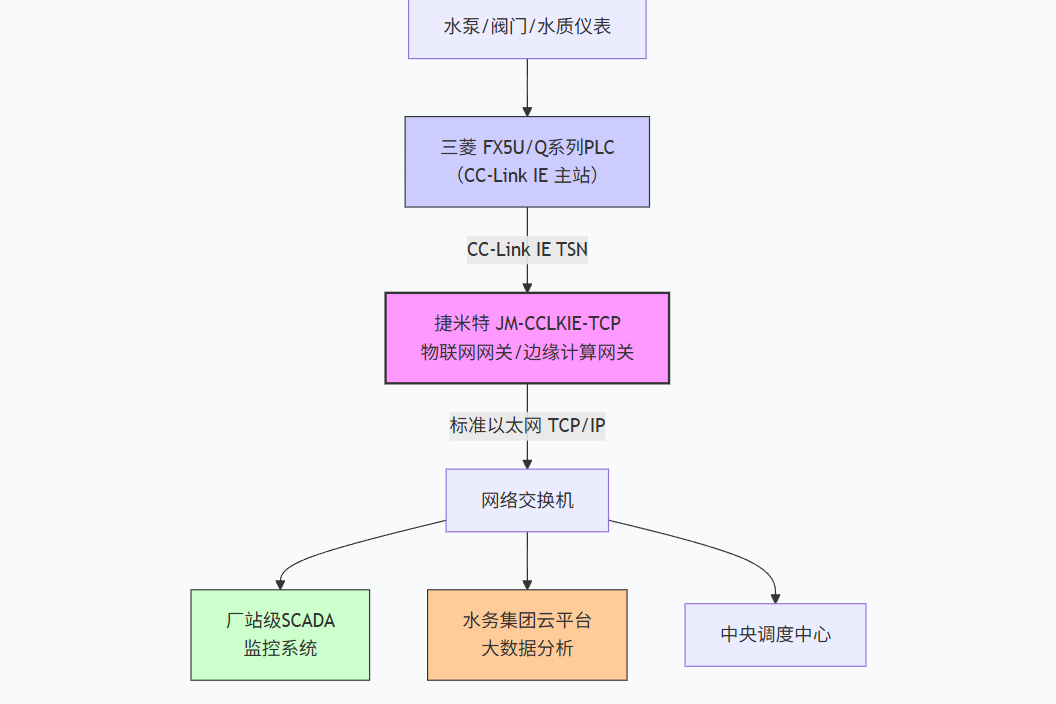

- 硬件连接与拓扑重构
- 软件配置
三菱侧：在三菱编程软件（如GX Works3）中，进行CCLKIE的网络配置，将捷米特网关添加为"智能设备站"，并为其分配通信缓冲区（如RwW/Buffer memory地址）。
网关侧：使用捷米特的专用配置软件，进行关键映射配置：
1.建立与三菱PLC的连接参数，指定其作为智能设备站的站号及网络参数。
2.创建数据映射表，将需要采集的三菱PLC软元件地址（如D100-D200，映射到网关的RwW区），与准备向上层TCP客户端发送的数据结构关联起来。
3.设定TCP服务器参数（IP地址、端口号），并定义数据帧格式（如Modbus TCP格式或自定义JSON格式），方便SCADA系统解析。
上层系统侧：在SCADA或云平台中，配置一个TCP客户端，连接到网关的IP和端口，按照约定的数据帧格式解析数据，即可在画面上显示实时数据、进行历史趋势记录和报警管理。
四、 应用效果与实施前后对比
五、 行业推广与前景展望
捷米特 JM-CCLKIE-TCP网关所代表的工业物联网网关解决方案，其价值在水务领域得到验证的同时，也在以下主流、快速发展的行业中展现出巨大潜力：
1.智慧水利与水文监测：在河流、水库、大坝等野外无人值守站点，通过物联网网关采集PLC和传感器数据，并通过4G/5G无线网络回传至指挥中心，实现水情、雨情、工情的实时监控与防洪调度。
2.综合管廊与智慧城市：地下综合管廊中集成了环境监测（温湿度、有害气体）、安防、排水、通风等多个子系统。智能网关 可以作为区域数据枢纽，统一采集并上传数据，实现管廊的智能化运维。
3.新能源（光伏/风电）场站管理：大型新能源场站有大量来自不同厂商的逆变器、汇流箱、升压站设备，协议各异。通过数据采集器 和边缘计算网关可以实现全场数据的统一监控、功率预测和智能运维。
4.生物制药与食品饮料：对生产环境与工艺合规性要求极高的行业，工业网关能够确保生产设备参数、环境数据与批次信息无缝对接MES（制造执行系统），满足严格的法规追溯要求。
六、 总结
本项目成功证明，捷米特JM-CCLKIE-TCP这类工业网关 ，早已超越了简单的协议转换功能，它集数据采集器 、边缘 计算网关 和物联网网关的能力于一身，是构建"感知-传输-分析-优化"智能闭环的神经末梢与信息枢纽。
它以其非侵入式的部署方式、强大的协议转换能力和灵活的边缘处理特性，为破解水务及其他传统基础设施领域长期存在的数据孤岛难题提供了标准化、高效率的解决方案。通过让每一个"哑巴"设备学会用"普通话"（TCP/IP）交流，它真正打通了从控制层到决策层的数据动脉，为精细化运营、节能降耗和科学决策提供了坚实的数据基石。展望未来，随着物联网技术的深度渗透，这种智能网关 必将在更多关乎国计民生的基础行业中，成为驱动数字化转型的核心力量，守护我们赖以生存的水脉与城市生命线。
具体内容配置过程及其他相关咨询请与武工留言交流
