【TVM 教程】自定义优化

TVM 先已更新到 0.21.0 版本，TVM 中文文档已经和新版本对齐。

Apache TVM 是一个深度的深度学习编译框架，适用于 CPU、GPU 和各种机器学习加速芯片。更多 TVM 中文文档可访问 →Apache TVM

Apache TVM 的一个主要设计目标是便于自定义优化流程，无论是用于科研探索还是工程开发，都可以灵活迭代优化过程。本教程将涵盖以下内容：

目录

• 审查整体流程
• 可组合的 IRModule 优化
• 部署优化后的模型
• 总结

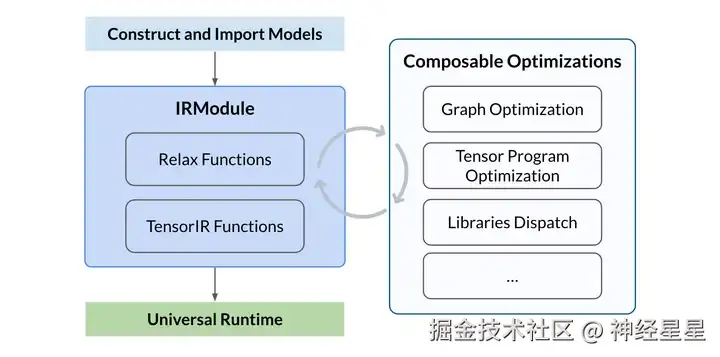

审查整体流程​

整体流程包括以下几个步骤：

• 构建或导入模型：可以手动构建一个神经网络模型，或从其他框架（如 PyTorch、ONNX）中导入一个预训练模型，并生成 TVM 的 IRModule。该模块包含编译所需的所有信息，包括用于表示计算图的高层 Relax 函数，以及用于描述张量程序的低层 TensorIR 函数
• 执行可组合优化：执行一系列优化转换，包括计算图优化、张量程序优化和算子调度/分发等
• 构建并进行通用部署：将优化后的模型构建为可部署模块，使用 TVM 通用运行时在不同设备上运行，例如 CPU、GPU 或其他加速器

import os
import tempfile
import numpy as np
import tvm
from tvm import IRModule, relax
from tvm.relax.frontend import nn

可组合的 IRModule 优化​

Apache TVM Unity 提供了一种灵活的方式来优化 IRModule。围绕 IRModule 的所有优化都可以与现有的编译流水线进行组合。值得注意的是， 每个优化步骤可以只关注计算图的一部分， 从而实现局部下沉或局部优化。

在本教程中，我们将演示如何使用 Apache TVM Unity 优化模型。

准备 Relax 模块​

我们首先准备一个 Relax 模块。该模块可以通过从其他框架导入、使用神经网络前端构建，或直接使用 TVMScript 来创建。这里我们以一个简单的神经网络模型为例。

class RelaxModel(nn.Module):
    def __init__(self):
        super(RelaxModel, self).__init__()
        self.fc1 = nn.Linear(784, 256)
        self.relu1 = nn.ReLU()
        self.fc2 = nn.Linear(256, 10, bias=False)

    def forward(self, x):
        x = self.fc1(x)
        x = self.relu1(x)
        x = self.fc2(x)
        return x


input_shape = (1, 784)
mod, params = RelaxModel().export_tvm({"forward": {"x": nn.spec.Tensor(input_shape, "float32")}})
mod.show()

输出：

# from tvm.script import ir as I
# from tvm.script import relax as R

@I.ir_module
class Module:
    @R.function
    def forward(x: R.Tensor((1, 784), dtype="float32"), fc1_weight: R.Tensor((256, 784), dtype="float32"), fc1_bias: R.Tensor((256,), dtype="float32"), fc2_weight: R.Tensor((10, 256), dtype="float32")) -> R.Tensor((1, 10), dtype="float32"):
        R.func_attr({"num_input": 1})
        with R.dataflow():
            permute_dims: R.Tensor((784, 256), dtype="float32") = R.permute_dims(fc1_weight, axes=None)
            matmul: R.Tensor((1, 256), dtype="float32") = R.matmul(x, permute_dims, out_dtype="void")
            add: R.Tensor((1, 256), dtype="float32") = R.add(matmul, fc1_bias)
            relu: R.Tensor((1, 256), dtype="float32") = R.nn.relu(add)
            permute_dims1: R.Tensor((256, 10), dtype="float32") = R.permute_dims(fc2_weight, axes=None)
            matmul1: R.Tensor((1, 10), dtype="float32") = R.matmul(relu, permute_dims1, out_dtype="void")
            gv: R.Tensor((1, 10), dtype="float32") = matmul1
            R.output(gv)
        return gv

库调度​

我们希望能够快速在特定平台（例如 GPU）上尝试某种库优化的变体。我们可以为特定平台和算子编写专属的调度 pass。这里我们将展示如何为某些模式调度 CUBLAS 库。

备注

本教程仅演示了一个针对 CUBLAS 的单个算子调度，用于突出优化流程的灵活性。在实际案例中，我们可以导入多个模式，并将它们分别调度到不同的内核中。

# 导入 cublas 模式
import tvm.relax.backend.cuda.cublas as _cublas


# 定义一个用于 CUBLAS 调度的新 pass
@tvm.transform.module_pass(opt_level=0, name="CublasDispatch")
class CublasDispatch:
    def transform_module(self, mod: IRModule, _ctx: tvm.transform.PassContext) -> IRModule:
        # 检查是否启用了 CUBLAS
        if not tvm.get_global_func("relax.ext.cublas", True):
            raise Exception("CUBLAS is not enabled.")

        # 获取目标匹配模式
        patterns = [relax.backend.get_pattern("cublas.matmul_transposed_bias_relu")]
        # 注意，在实际情况中，通常会获取所有以 "cublas" 开头的模式
        # patterns = relax.backend.get_patterns_with_prefix("cublas")

        # 按照模式融合操作，并运行代码生成
        mod = relax.transform.FuseOpsByPattern(patterns, annotate_codegen=True)(mod)
        mod = relax.transform.RunCodegen()(mod)
        return mod


mod = CublasDispatch()(mod)
mod.show()

输出：

# from tvm.script import ir as I
# from tvm.script import relax as R

@I.ir_module
class Module:
    I.module_attrs({"external_mods": [metadata["runtime.Module"][0]]})
    @R.function
    def forward(x: R.Tensor((1, 784), dtype="float32"), fc1_weight: R.Tensor((256, 784), dtype="float32"), fc1_bias: R.Tensor((256,), dtype="float32"), fc2_weight: R.Tensor((10, 256), dtype="float32")) -> R.Tensor((1, 10), dtype="float32"):
        R.func_attr({"num_input": 1})
        with R.dataflow():
            lv = R.call_dps_packed("fused_relax_permute_dims_relax_matmul_relax_add_relax_nn_relu_cublas", (fc1_weight, x, fc1_bias), out_sinfo=R.Tensor((1, 256), dtype="float32"))
            permute_dims1: R.Tensor((256, 10), dtype="float32") = R.permute_dims(fc2_weight, axes=None)
            matmul1: R.Tensor((1, 10), dtype="float32") = R.matmul(lv, permute_dims1, out_dtype="void")
            gv: R.Tensor((1, 10), dtype="float32") = matmul1
            R.output(gv)
        return gv

# 元数据被省略。要显示元数据，请在 script() 方法中使用 show_meta=True。

在执行调度 pass 后，我们可以看到原始的 nn.Linear 和 nn.ReLU 已被融合，并重写为调用 CUBLAS 库的 call_dps_packed 函数。值得注意的是，计算图中的其他部分并未改变，这意味着我们可以选择性地对某些计算部分进行优化调度。

自动调优​

接着前面的例子，我们可以通过自动调优进一步优化模型剩余的计算部分， 这里我们演示如何使用 Meta Schedule 对模型进行自动调优。

我们可以使用 MetaScheduleTuneTIR Pass 来对模型进行简单的调优，而使用 MetaScheduleApplyDatabase Pass 则可以将最优配置应用到模型中。调优过程会生成搜索空间，对模型进行调优，随后将最优配置应用到模型中。在运行这些 Pass 之前，我们需要通过 LegalizeOps 将 relax 操作符下沉为 TensorIR 函数。

备注

为了节省 CI 时间并避免波动性，我们在 CI 环境中跳过了调优过程。

device = tvm.cuda(0)
target = tvm.target.Target.from_device(device)
if os.getenv("CI", "") != "true":
    trials = 2000
    with target, tempfile.TemporaryDirectory() as tmp_dir:
        mod = tvm.ir.transform.Sequential(
            [
                relax.get_pipeline("zero"),
                relax.transform.MetaScheduleTuneTIR(work_dir=tmp_dir, max_trials_global=trials),
                relax.transform.MetaScheduleApplyDatabase(work_dir=tmp_dir),
            ]
        )(mod)

    mod.show()

DLight 规则​

DLight 规则是一组用于调度和优化内核的默认规则。DLight 规则设计的目标是快速编译与公平性能的折中。 在某些场景（例如语言模型）下，DLight 能提供非常优秀的性能；而在通用模型场景中，则更注重性能与编译时间之间的平衡。

from tvm import dlight as dl

# 应用 DLight 规则
with target:
    mod = tvm.ir.transform.Sequential(
        [
            relax.get_pipeline("zero"),
            dl.ApplyDefaultSchedule(  # pylint: disable=not-callable
                dl.gpu.Matmul(),
                dl.gpu.GEMV(),
                dl.gpu.Reduction(),
                dl.gpu.GeneralReduction(),
                dl.gpu.Fallback(),
            ),
        ]
    )(mod)

mod.show()

输出：

# from tvm.script import ir as I
# from tvm.script import tir as T
# from tvm.script import relax as R

@I.ir_module
class Module:
    I.module_attrs({"external_mods": [metadata["ffi.Module"][0]]})
    @T.prim_func(private=True)
    def matmul(lv: T.Buffer((T.int64(1), T.int64(256)), "float32"), permute_dims1: T.Buffer((T.int64(256), T.int64(10)), "float32"), matmul: T.Buffer((T.int64(1), T.int64(10)), "float32")):
        T.func_attr({"op_pattern": 4, "tir.is_scheduled": True, "tir.noalias": True})
        # with T.block("root"):
        matmul_rf_local = T.alloc_buffer((T.int64(16), T.int64(1), T.int64(10)), scope="local")
        for ax0_fused_0 in T.thread_binding(T.int64(1), thread="blockIdx.x"):
            for ax0_fused_1 in T.thread_binding(T.int64(10), thread="threadIdx.x"):
                for ax1_fused_1 in T.thread_binding(T.int64(16), thread="threadIdx.y"):
                    with T.block("matmul_rf_init"):
                        vax1_fused_1 = T.axis.spatial(T.int64(16), ax1_fused_1)
                        v0 = T.axis.spatial(T.int64(10), ax0_fused_0 * T.int64(10) + ax0_fused_1)
                        T.reads()
                        T.writes(matmul_rf_local[vax1_fused_1, T.int64(0), v0])
                        matmul_rf_local[vax1_fused_1, T.int64(0), v0] = T.float32(0.0)
                    for ax1_fused_0, u in T.grid(T.int64(16), 1):
                        with T.block("matmul_rf_update"):
                            vax1_fused_1 = T.axis.spatial(T.int64(16), ax1_fused_1)
                            v0 = T.axis.spatial(T.int64(10), ax0_fused_0 * T.int64(10) + ax0_fused_1)
                            vax1_fused_0 = T.axis.reduce(T.int64(16), ax1_fused_0)
                            T.reads(matmul_rf_local[vax1_fused_1, T.int64(0), v0], lv[T.int64(0), vax1_fused_0 * T.int64(16) + vax1_fused_1], permute_dims1[vax1_fused_0 * T.int64(16) + vax1_fused_1, v0])
                            T.writes(matmul_rf_local[vax1_fused_1, T.int64(0), v0])
                            matmul_rf_local[vax1_fused_1, T.int64(0), v0] = matmul_rf_local[vax1_fused_1, T.int64(0), v0] + lv[T.int64(0), vax1_fused_0 * T.int64(16) + vax1_fused_1] * permute_dims1[vax1_fused_0 * T.int64(16) + vax1_fused_1, v0]
            for ax1_fused in T.thread_binding(T.int64(10), thread="threadIdx.x"):
                for ax0 in T.thread_binding(T.int64(16), thread="threadIdx.y"):
                    with T.block("matmul"):
                        vax1_fused_1, v0 = T.axis.remap("RS", [ax0, ax1_fused])
                        T.reads(matmul_rf_local[vax1_fused_1, T.int64(0), v0])
                        T.writes(matmul[T.int64(0), v0])
                        with T.init():
                            matmul[T.int64(0), v0] = T.float32(0.0)
                        matmul[T.int64(0), v0] = matmul[T.int64(0), v0] + matmul_rf_local[vax1_fused_1, T.int64(0), v0]

    @T.prim_func(private=True)
    def transpose(fc2_weight: T.Buffer((T.int64(10), T.int64(256)), "float32"), T_transpose: T.Buffer((T.int64(256), T.int64(10)), "float32")):
        T.func_attr({"op_pattern": 2, "tir.is_scheduled": True, "tir.noalias": True})
        # with T.block("root"):
        for ax0_ax1_fused_0 in T.thread_binding(T.int64(3), thread="blockIdx.x"):
            for ax0_ax1_fused_1 in T.thread_binding(T.int64(1024), thread="threadIdx.x"):
                with T.block("T_transpose"):
                    v0 = T.axis.spatial(T.int64(256), (ax0_ax1_fused_0 * T.int64(1024) + ax0_ax1_fused_1) // T.int64(10))
                    v1 = T.axis.spatial(T.int64(10), (ax0_ax1_fused_0 * T.int64(1024) + ax0_ax1_fused_1) % T.int64(10))
                    T.where(ax0_ax1_fused_0 * T.int64(1024) + ax0_ax1_fused_1 < T.int64(2560))
                    T.reads(fc2_weight[v1, v0])
                    T.writes(T_transpose[v0, v1])
                    T_transpose[v0, v1] = fc2_weight[v1, v0]

    @R.function
    def forward(x: R.Tensor((1, 784), dtype="float32"), fc1_weight: R.Tensor((256, 784), dtype="float32"), fc1_bias: R.Tensor((256,), dtype="float32"), fc2_weight: R.Tensor((10, 256), dtype="float32")) -> R.Tensor((1, 10), dtype="float32"):
        R.func_attr({"num_input": 1})
        cls = Module
        with R.dataflow():
            lv = R.call_dps_packed("fused_relax_permute_dims_relax_matmul_relax_add_relax_nn_relu_cublas", (fc1_weight, x, fc1_bias), out_sinfo=R.Tensor((1, 256), dtype="float32"))
            permute_dims1 = R.call_tir(cls.transpose, (fc2_weight,), out_sinfo=R.Tensor((256, 10), dtype="float32"))
            gv = R.call_tir(cls.matmul, (lv, permute_dims1), out_sinfo=R.Tensor((1, 10), dtype="float32"))
            R.output(gv)
        return gv

# Metadata omitted. Use show_meta=True in script() method to show it.

备注

本教程的重点是展示优化流程，而不是将性能推至极限。因此当前的优化策略可能并非最佳配置。

部署优化后的模型​

我们可以将优化后的模型构建并部署到 TVM 的运行时中。

ex = tvm.compile(mod, target="cuda")
dev = tvm.device("cuda", 0)
vm = relax.VirtualMachine(ex, dev)
# 需要在 GPU 设备上分配数据和参数
data = tvm.runtime.tensor(np.random.rand(*input_shape).astype("float32"), dev)
gpu_params = [tvm.runtime.tensor(np.random.rand(*p.shape).astype(p.dtype), dev) for _, p in params]
gpu_out = vm["forward"](data, *gpu_params).numpy()
print(gpu_out)

输出：

[[25165.08  22909.219 25461.871 24852.129 24942.432 24389.219 24460.203
  26586.521 23572.797 26839.176]]

本教程展示了如何在 Apache TVM 中自定义机器学习模型的优化流程。我们可以轻松组合优化 pass，并针对计算图中的不同部分定制优化策略。优化流程的高度灵活性使我们能够快速迭代优化步骤，从而提升模型性能。
