RS-485总线因其结构简单、抗干扰能力强、传输距离远，在工业自动化、楼宇控制等领域应用广泛。然而，许多工程应用中的通信不稳定问题，往往源于对几个基础概念的误解。本文将深入浅出地解析确保RS-485稳定通信的三大核心要素：正确接地、严格线序和精准的终端匹配 。
第一基石：正确接地------稳定通信的保障
误区： "RS-485是差分信号，抗干扰强，所以可以不接地。"
正解：接地是必须的，而且是系统稳定性的生命线。
虽然差分信号通过检测两根信号线（A、B）的电压差来工作，本身能有效抑制共模干扰，但这绝不意味着可以省略接地。
为什么必须接地？
- 泄放共模电压：在长距离传输中，连接总线上的不同设备可能位于不同的接地点，存在"地电位差"。这个电压会同步叠加在A、B两根信号线上，形成共模电压。如果此电压超过接收芯片的承受范围（典型值为-7V至+12V），就会导致数据误码甚至硬件损坏。良好的接地为这个共模电压提供了低阻抗的泄放路径。
- 屏蔽层抗干扰：在工业等嘈杂环境中，推荐使用屏蔽双绞线。屏蔽层的作用是吸收外部的电场干扰，而要有效释放这些干扰，屏蔽层必须可靠接地。
- 设备安全：接地可以防止静电积累，并在遭遇雷击感应或电源故障时提供保护路径。
如何正确接地？
- 单点接地原则 ：在整个RS-485网络中，选择一个点作为接地点，通常是主设备（控制器）端或线路的最远端。绝对禁止多点接地，因为不同接地点之间的电位差会形成"地环路"，产生巨大的干扰电流，这比不接地的危害更大。
- 屏蔽层单点接地：电缆屏蔽层同样遵循单点接地原则，通常在主设备端与保护地连接。
- 接地线粗而短：接地线应尽可能短，并具有足够的截面积，以保证低阻抗连接。
小结：不接地或许在短距离、理想环境下能"侥幸"工作，但在任何严肃的工业应用中，不规范接地是通信故障的首要元凶。
第二基石：严格线序------通信逻辑的基础
问题：A和B线是差分线，接反了会怎样？
正解：A、B线接反会导致通信逻辑完全颠倒，通信失败。
工作原理：
RS-485收发器通过比较A、B线之间的电压差（V_A - V_B）来判定逻辑状态：
V_A - V_B > +200mV→ 逻辑 "1" （或空闲状态）V_A - V_B < -200mV→ 逻辑 "0" （或活跃状态）
接反的后果：
如果将A线和B线对调，发送端发出的信号逻辑会在接收端被完全反转：
- 发送的"1"被接收为"0"。
- 发送的"0"被接收为"1"。
这将导致通信协议被彻底破坏，接收方无法解析出任何正确的数据帧，通信完全中断。
会损坏设备吗？
通常不会。RS-485收发器设计时已考虑此种情况，仅接反A、B线一般不会造成物理损坏，但会导致通信失败。
如何操作？
务必严格按照设备端子上的标识连接：
- A 对应 D+ 或 Non-inverting（非反相端）
- B 对应 D- 或 Inverting（反相端）

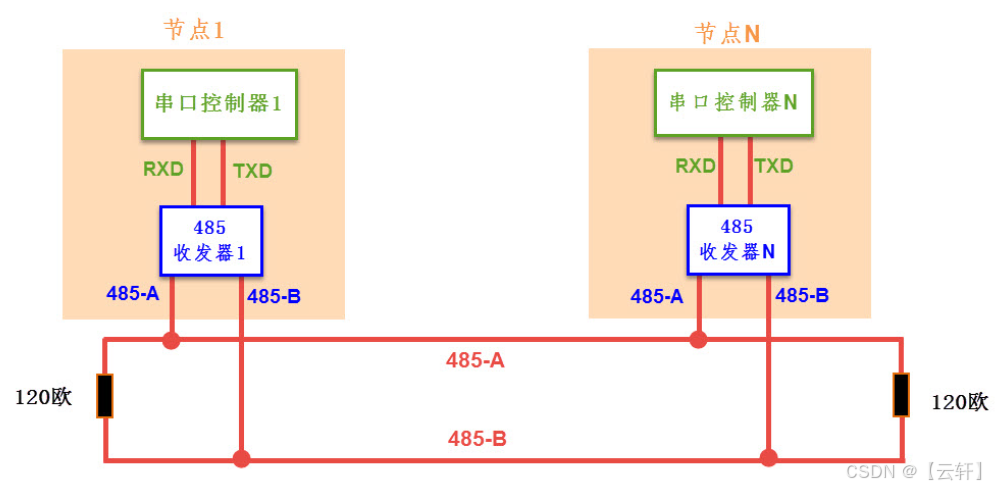

第三基石：精准的终端匹配------高速长距离通信的关键
问题：为什么要接终端电阻？为什么是120Ω？能每个设备都接吗？
正解：终端电阻用于消除信号反射，阻值由电缆特性决定，且只能接在总线两端。
1. 为什么需要终端电阻？
信号在电缆中传输如同声波在管中传播。当信号到达电缆末端时，如果阻抗突变（开路），能量无法被吸收，就会产生反射。这个反射信号与后续信号叠加，会造成波形畸变，引起数据错误。
终端电阻的作用就像一个安装在管道末端的"消音器"，通过吸收信号能量，彻底消除反射，保证信号波形清晰。
2. 为什么是120Ω？
这个值源于电缆的 "特性阻抗" ------它不是直流电阻，而是高频信号在电缆中传输时遇到的阻抗。常见的RS-485屏蔽双绞线特性阻抗约为120Ω。为了实现完美的"阻抗匹配"，从而最有效地吸收信号能量，终端电阻的阻值必须等于电缆的特性阻抗，因此选用120Ω电阻。
3. 绝对不能每个设备都接！
这是一个致命错误。原因在于：
- 总线过载 ：多个120Ω电阻并联在总线上，会急剧降低A、B线间的总阻抗。
- 例如：4个120Ω电阻并联后总阻值仅为30Ω。
- 驱动能力不足 ：RS-485收发器的驱动能力有限。在如此低的阻抗下，它无法产生足够的差分电压（>200mV），导致信号幅度过低，无法被正确识别，通信必然失败。
正确的接法：
- 有且仅有两个终端电阻。
- 它们必须分别安装在总线物理上的最始端和最末端的设备上。
例外情况：在通信速率很低（如<19.2kbps）或电缆很短时，信号反射影响不显著，有时不接终端电阻也能工作。但在标准的总线型拓扑、高速或长距离应用中，"首尾各一个120Ω电阻"是必须遵守的黄金法则。
总结与排查清单
当您的RS-485网络出现通信不稳定时，请优先按以下顺序排查：
- 线序：检查A、B线是否接反？用万用表测量，空闲时A线电压应高于B线。
- 终端电阻：检查总线两端是否接有120Ω终端电阻？用万用表测量总线电阻（断电测量），在总线两端都接入电阻的情况下，测得的A-B间电阻应约为60Ω（两个120Ω并联）。
- 接地 ：检查是否采用了单点接地？屏蔽层是否单点可靠接地？
牢牢掌握这三大基石，您的RS-485系统就能建立一个稳定、可靠的通信基础。
