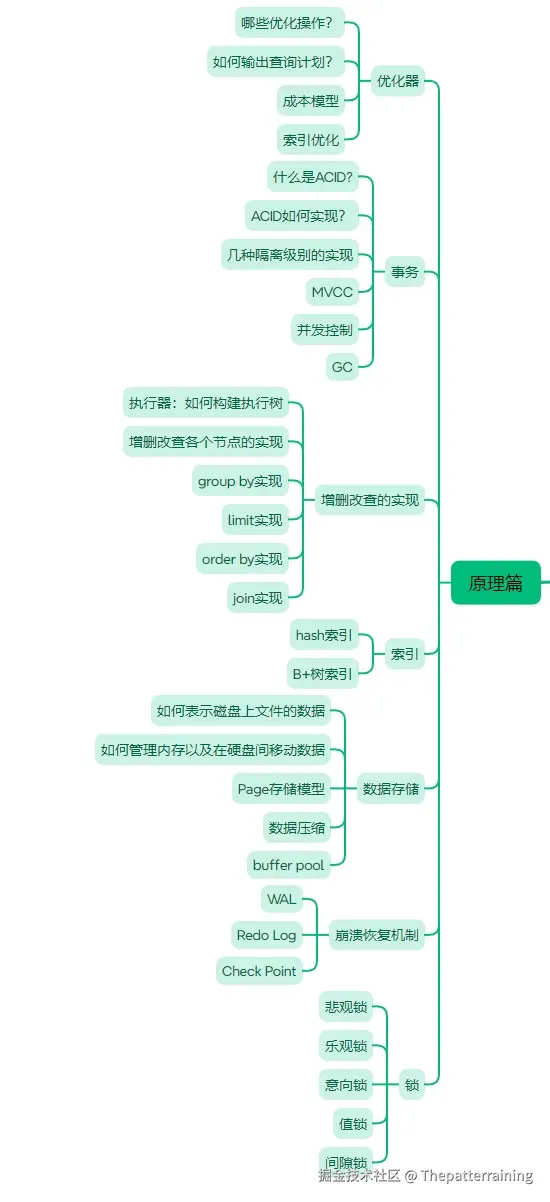

本教程为零基础教程，零基础小白也可以直接学习。基础篇和应用篇已经更新完成。接下来是原理篇，原理篇的内容大致如下图所示。

零基础MySQL教程原理篇之缓冲池原理及实现

MySQL中的buffer pool(缓冲池)是InnoDB存储引擎的重要组件，它负责在内存中管理数据库中的数据和索引的缓存。

它加速了数据库的运行速度，是数据库和磁盘之间的一个中间层。如果没有缓冲池，那么所有的数据库操作都需要进行磁盘IO，有了缓冲池，就不需要频繁的IO操作了。

缓冲池重点在于两个部分

时间管理
空间管理

时间管理

将数据写入磁盘的何处
目标是经常被一起使用的pages放在磁盘中也是一起的地方。

空间管理

何时将pages读入内存，何时将pages写入磁盘
目标是最小化的解决必须从磁盘读取数据这个事

同样的一个内存块在不同的地方，就有不同的叫法，比如在磁盘中，存储数据库中的数据，我们叫做page(页)，而放在缓冲池中，就叫frame(帧)。

一个frame其实就是一页数据。只不过这个数据是在缓冲池中的.

到这里有个问题了，那就是缓冲池里面都是一堆数据，可是MySQL怎么知道缓冲池的哪个frame里面有数据，哪个没有呢？frame里面的数据对应的是具体哪个page的数据呢？

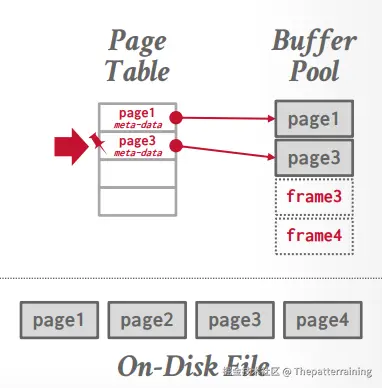

因此，就需要另外一个组件了，叫做page table，本质上就是一个hash map。这个page table记录了页数据在当前缓冲池中的位置,通过page table 和 page id可以知道在哪个frame中。

我们还需要记录一些元数据，这些数据也有着重要的作用：

dirty flag: 记录是否被修改过，也就是常说的"脏数据标记"
引用计数器：记录有多少线程在使用这个数据
访问追踪信息

缓冲池和mmap

如果你学过操作系统这个课，那么你看到这里，是不是觉得缓冲池很像一个东西？

没错，就是mmap。那为什么MySQL要使用自己实现的缓冲池呢？这是因为相比于mmap来说，自定义的缓冲池可以更加完美的控制，达到自己想要的效果。这也是很多大厂会自研很多组件的原因，更加适配自己的生态系统，并可以进行一些性能优化。

从下面几个点来看：

事务安全：如果使用mmap，操作系统完全控制page的写入，刷新，有可能在一个事务没有完成的时候有些数据就已经写入磁盘了。
IO停顿：MySQL不知道哪些page在内存中，当读取不在内存中的时候触发page fault，操作系统才会从磁盘获取。
错误处理：任何访问都可能触发操作系统的中断信号SIGBUS，而整个MySQL都需要处理它。
性能问题: 没有办法实现独特的性能优化。

性能优化有两种考虑策略，分别是全局策略和局部策略。

全局策略

针对所有的查询或者事务的策略

局部策略

针对单个查询或者事务的策略
可以对单个优化，虽然对全局可能不好

淘汰策略

既然MySQL自己实现了一个缓冲池作为磁盘数据的缓存，那么就像我们日常使用Redis作为缓存一样，也是需要有一个淘汰策略的，毕竟，缓冲池满了怎么办？总不能MySQL不工作了吧。

淘汰策略有几种算法

LRU：著名的LRU算法，这里不过多介绍了。
Clock：Linux使用的，把所有的page放成一个圈，每个page有一个标志位，如果为0表示没有被使用过，1被使用过，淘汰的时候淘汰0的，再把1改成0.
LRU-K：记录使用的次数k，达到次数才放到缓存里面，淘汰的时候比对两次的时间间隔，间隔长的认为是最近最少使用。这个基本上是MySQL使用的一个淘汰算法。属于LRU算法的变种。
PRIORITY HINTS（优先级提示）：优先级提示是一种淘汰策略，用于根据缓存项的优先级或重要性做出更智能的决策。

LRU-K

LRU-K是标准LRU（最近最少使用）算法的变种，它的效果比传统的LRU算法更好，缓存的命中率更高，它考虑K个最近的访问，而不仅仅是最近的一次访问。

核心理念:

跟踪每个缓存项的最近K次访问次数
使用最近的第k个访问时间进行驱逐决策
K=1降为标准LRU

可以这么理解，LRU就是LRU-1算法。

LRU-K算法的实现比LRU更加复杂，不能单纯考虑最近一次，而是要考虑最近K次。

与LRU相比的优点：

更好的频率检测：

区分"流行"和"暂时流行"的物品
减少顺序扫描造成的缓存污染

自适应行为:

不同的K值优化不同的访问模式
K=2通常提供良好的平衡

扫描阻力:

大规模的连续扫描不会永久地删除流行的项目
项目需要多次访问才能确定其重要性

LRU-K在频繁随机访问和偶尔顺序扫描的环境中特别有效。

在LRU-K中，首先需要定义一个LRUK的节点，这个节点存储了frame的访问次数，是否可以淘汰等信息，还需要存储所有LRUK节点的一个map，map的key是frame id，这样可以快速获取这个frame的LRUK节点信息。而不需要循环查找。

接下来可以通过两个队列来实现算法，第一个队列存储的是未满足K次的的frame信息，第二个队列存储的是满足K次的frame信息。

记录访问的大致代码如下:

c++ 复制代码

// 访问次数决定队列分配
if (record_size == 1) {
    lru_node_queue_.push_back(node.GetId());  // 首次访问 -> LRU队列
} else if (record_size == k_) {
    lru_node_queue_.remove(node.GetId());     // 达到k次 -> 移到LRU-K队列
    lru_k_queue_.push_back(node.GetId());
} else if (record_size > k_) {
    lru_k_queue_.remove(node.GetId());        // k次后 -> 更新LRU-K队列位置
    lru_k_queue_.push_back(node.GetId());
}

当缓冲池满了以后，我们需要淘汰一个page，给另外一个page让出空间。

这里会优先淘汰未满足K次的这些page，因此，直接从第一个LRU队列中进行LRU淘汰即可。

c++ 复制代码

auto lru_it = std::find_if(lru_node_queue_.begin(), lru_node_queue_.end(),
                             [this](const auto &queue_frame_id) {
                                 return node_store_.at(queue_frame_id).IsEvict();
                             });

如果大家都满足K次，就淘汰这些访问次数达到K次的page

c++ 复制代码

auto lru_k_it = std::find_if(lru_k_queue_.begin(), lru_k_queue_.end(),
                               [this](const auto &queue_frame_id) {
                                   return node_store_.at(queue_frame_id).IsEvict();
                               });

如果当有page更新的话，那么要记录这个page有更新，当淘汰的时候，需要将这个page写入磁盘中。

mysql 近似 LRU-k

MySQL使用的淘汰算法是一个近似LRU-K的算法。

相当于K=2。有一个LRU List，但是有两个指针，分别表示old list和young list。当数据第一次被访问的时候放到old list中，再次被访问的时候放到young list中。

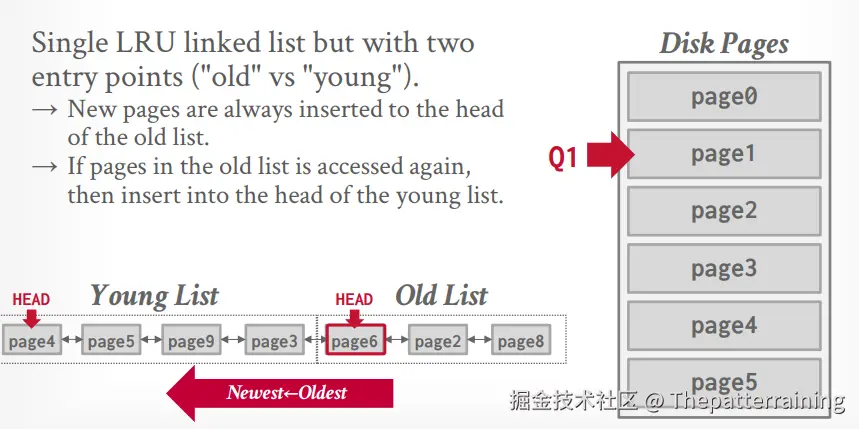

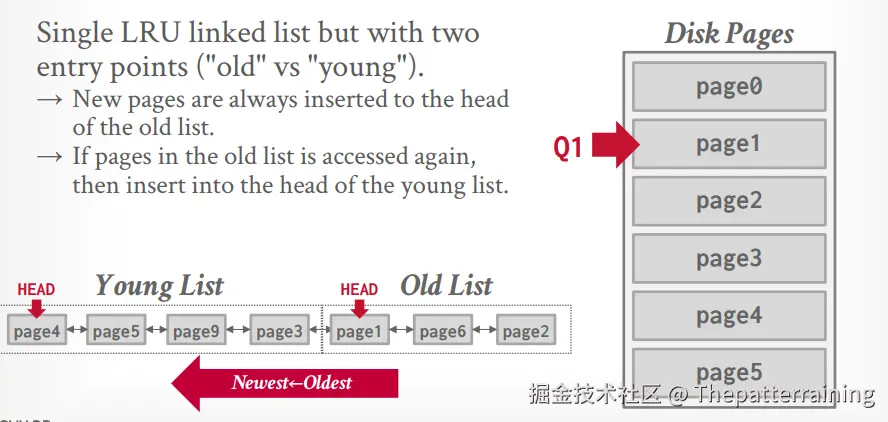

当访问 page1 的时候，需要淘汰掉old list中的page8，其实也是整个LRU中的最后一个元素。然后将page1插入old list。

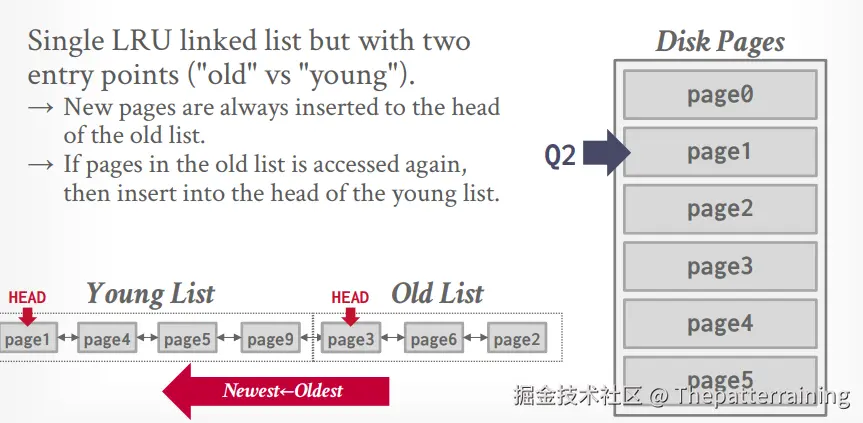

当再次访问 page1 的时候，将page1 插入young list。这个时候young list最后的元素也就进入了old list.

PRIORITY HINTS（优先级提示）

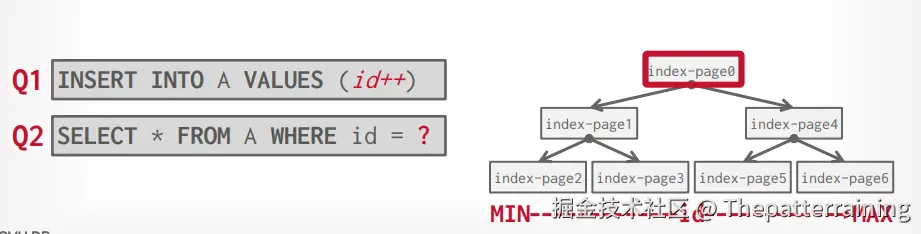

比如B+树的根节点具有最高的优先级，所以一直放在内存中。

核心概念:

不像简单的LRU只考虑访问的近因性
优先级提示包含关于项目重要性的额外元数据
允许更复杂的驱逐策略

常见的实现方法：

基于优先级的LRU:

物品有优先级（高，中，低）
在每个优先级中，使用LRU
从最低优先级优先驱逐

加权LRU:

每个项目都有优先级权重
将最近性与优先级分数结合起来
驱逐最低综合分数的项目

多队列系统:

为不同的优先级分隔队列
后台进程管理每个队列的回收
高优先级的项目留存时间更长

对于缓冲池的一些优化

多缓冲池

通过使用多个缓冲池可以根据不同的table放入不同的缓冲池进行不同的优化。也可以通过其他的策略使用多个缓冲池
由于有多个缓冲池,减少了锁争抢和锁等待的时间。
mysql中通过hash确定数据是否在缓冲池，然后通过取余确定在哪个缓冲池

预取数据

顺序扫描的时候预先把后面的page取到缓冲池中。这一步mmap也可以实现
索引扫描的时候预先把索引中需要用到的后面的page取到缓冲池中。这一步mmap实现不了，这也是数据库自己实现缓冲池的优势。

扫描共享

这个优化MySQL并没有实现。

共享扫描到的page内容
如果查询1需要扫描page1,page2,page3,page4的内容并且已经扫描到了page3,这个时候page1已经扫描完了被从缓冲池中丢弃了
这时候有一个查询2也需要扫描所有的pages，如果从page1开始扫描，就会把page1再次读入缓冲池，但是这样是低效率的，所以可以先共享查询1的page数据，先扫描page3,然后page4，这时候查询1执行完毕，在回头扫描page1,page2。

buffer pool bypass

单独开辟一个本地内存区域来用，而不是使用buffer pool
可以避免操作page table带来的开销（latch锁住的开销）
可以避免污染buffer pool
适合数据量不大的情况
mysql5.7不支持

os page cache

操作系统的文件缓存，当使用fopen,fread,fwrite的时候会先从操作系统缓存中读取文件内容。
只有postgresql使用了这个。
通过 direct IO可以不使用这个
使用它会导致有两个缓存，buffer pool 和 os page cache。不好控制。
fsync如果失败以后再次调用也不会生效，因为它会将dirty设置为false

写入磁盘策略

两种写出方案需要做权衡，取舍

如果写出dirty flag的数据然后读取新数据，就会产生2次IO。通常会有一个定时任务线程去将dirty flag的数据写入磁盘，写入之前必须要先将操作日志写入磁盘。
如果直接读取新数据就只有1次IO，但是这样有可能把下次会用到的数据丢弃。

MySQL性能优化

buffer pool

建议设置内存的50%以上给buffer pool，设置的越多，就越像内存数据库

淘汰算法类似LRU-K，缓冲池分为Old和young两段，一开始插入old的头，如果再次访问则插入young。缓冲池的3/8专用于旧的子列表。

默认情况下，查询读取的页面会立即移动到新的子列表中，这意味着它们在缓冲池中停留的时间更长。例如，为mysqldump操作或不带WHERE子句的SELECT语句执行的表扫描可以将大量数据带入缓冲池并驱逐等量的旧数据，即使新数据永远不会再次使用。

类似地，由预读后台线程加载且仅访问过一次的页将被移动到新列表的头部。这些情况可能会将经常使用的页面推到旧的子列表中，在那里它们会被驱逐。

在具有足够内存的64位系统上，可以将缓冲池拆分为多个部分，以最小化并发操作之间对内存结构的争用。

您可以控制如何以及何时执行预读请求，以便在预期即将需要页时将页异步预取到缓冲池中。

您可以控制何时发生后台刷新，以及是否根据工作负载动态调整刷新速率。

您可以配置InnoDB如何保留当前缓冲池状态，以避免服务器重启后的漫长预热期。

可以使用SHOW ENGINE INNODB STATUS 来查看缓冲池状态

bash 复制代码

----------------------
BUFFER POOL AND MEMORY
----------------------
Total large memory allocated 2198863872
Dictionary memory allocated 776332
Buffer pool size   131072
Free buffers       124908
Database pages     5720
Old database pages 2071
Modified db pages  910
Pending reads 0
Pending writes: LRU 0, flush list 0, single page 0
Pages made young 4, not young 0
0.10 youngs/s, 0.00 non-youngs/s
Pages read 197, created 5523, written 5060
0.00 reads/s, 190.89 creates/s, 244.94 writes/s
Buffer pool hit rate 1000 / 1000, young-making rate 0 / 1000 not
0 / 1000
Pages read ahead 0.00/s, evicted without access 0.00/s, Random read
ahead 0.00/s
LRU len: 5720, unzip_LRU len: 0
I/O sum[0]:cur[0], unzip sum[0]:cur[0]

change buffer

change buffer 是一种特殊的数据结构，当辅助索引页不在缓冲池中时，它会缓存这些页的更改。缓冲的更改（可能是由DELETE、UPDATE或DML操作引起的）在以后通过其他读取操作将页加载到缓冲池时合并。

与聚集索引不同，辅助索引通常是非唯一的，插入辅助索引的顺序相对随机。同样，删除和更新可能会影响索引树中不相邻的二级索引页。当其他操作将受影响的页读入缓冲池时，在以后合并缓存的更改可以避免将辅助索引页从磁盘读入缓冲池所需的大量随机访问I/O。

在系统大部分空闲时或缓慢关机期间运行的清除操作会定期将更新的索引页写入磁盘。与立即将每个值写入磁盘相比，清除操作可以更高效地写入一系列索引值的磁盘块。

当有许多受影响的行和许多要更新的辅助索引时，更改缓冲区合并可能需要几个小时。在此期间，磁盘I/O会增加，这可能会导致磁盘绑定查询的速度显著降低。更改缓冲区合并也可能在事务提交后继续发生，甚至在服务器关闭并重新启动后也会发生

在内存中，更改缓冲区占用缓冲池的一部分。在磁盘上，更改缓冲区是系统缓存的一部分，当数据库服务器关闭时，索引更改将在其中进行缓冲。

如果索引包含降序索引列，或者如果主键包含降序索引列，则不支持辅助索引的更改缓冲。

当对表执行INSERT, UPDATE和DELETE操作时，索引列的值（特别是辅助键的值）通常是无序的，需要大量的I/O来更新辅助索引。当相关页不在缓冲池中时，更改缓冲区将缓存对辅助索引条目的更改，从而避免了昂贵的I/O操作，因为它不会立即从磁盘阅读页。当页加载到缓冲池中时，将合并缓冲的更改，更新后的页稍后将刷新到磁盘。InnoDB主线程在服务器接近空闲时和缓慢关闭期间合并缓冲的更改。

由于更改缓冲可以减少磁盘读取和写入，因此它对于I/O受限的工作负载最有价值;例如，具有大量DML操作（如批量插入）的应用程序将受益于更改缓冲。

但是，更改缓冲区占用了缓冲池的一部分，从而减少了可用于缓存数据页的内存。如果工作集几乎适合缓冲池，或者表的辅助索引相对较少，则禁用更改缓冲可能很有用。如果工作数据集完全适合缓冲池，则更改缓冲不会产生额外的开销，因为它只应用于不在缓冲池中的页。

innodb_change_buffering变量控制InnoDB执行更改缓冲的程度。您可以为插入、删除操作（当索引记录最初标记为删除时）和清除操作（当索引记录被物理删除时）启用或禁用缓冲。更新操作是插入和删除的组合。默认的innodb_change_buffering值是none

innodb_change_buffer_max_size变量允许将更改缓冲区的最大大小配置为缓冲池总大小的百分比。默认情况下，innodb_change_buffer_max_size设置为25。最大设置为50。

考虑在具有大量插入、更新和删除活动的MySQL服务器上增加innodb_change_buffer_max_size，其中更改缓冲区合并无法跟上新的更改缓冲区条目，导致更改缓冲区达到其最大大小限制。

如果MySQL服务器上的静态数据用于报告，或者如果更改缓冲区占用了太多与缓冲池共享的内存空间，导致页面比预期更快地老化，请考虑减少innodb_change_buffer_max_size。

使用具有代表性的工作负载测试不同的设置以确定最佳配置。innodb_change_buffer_max_size变量是动态的，允许在不重启服务器的情况下修改设置。

要查看监视器数据，请发出SHOW ENGINE INNODB STATUS语句。

shell 复制代码

-------------------------------------
INSERT BUFFER AND ADAPTIVE HASH INDEX
-------------------------------------
Ibuf: size 1, free list len 0, seg size 2, 0 merges
merged operations:
 insert 0, delete mark 0, delete 0
discarded operations:
 insert 0, delete mark 0, delete 0
Hash table size 4425293, used cells 32, node heap has 1 buffer(s)
13577.57 hash searches/s, 202.47 non-hash searches/s

双写缓冲区

双写缓冲区是一个存储区域，InnoDB在将页面写入InnoDB数据文件中的适当位置之前，将从缓冲池刷新的页面写入其中。如果在页面写入过程中出现操作系统、存储子系统或意外的mysqld进程退出，InnoDB可以在崩溃恢复期间从doublewrite缓冲区中找到页面的良好副本。

虽然数据被写入两次，但双写缓冲区不需要两倍的I/O开销或两倍的I/O操作。数据以一个大的顺序块的形式写入双写缓冲区，并对操作系统进行单个fsync（）调用（除非innodb_flush_method设置为O_DIRECT_NO_FSYNC）。

双写缓冲存储区位于双写文件中。

为双写缓冲区配置提供了以下变量：

innodb_doublewrite变量控制是否启用双写缓冲区。它在大多数情况下默认启用。要禁用双写缓冲区，请将innodb_doublewrite设置为OFF。如果您更关心的是性能而不是数据完整性，那么可以考虑禁用双写缓冲区，例如，在执行基准测试时可能就是这种情况。
innodb_doublewrite支持DETECT_AND_RECOVER和DETECT_ONLY设置。
- DETECT_AND_RECOVER设置与ON设置相同。通过此设置，双写缓冲区将完全启用，数据库页内容将写入双写缓冲区，在恢复期间将访问该缓冲区以修复不完整的页写入。
- 使用DETECT_ONLY设置时，仅将元数据写入双写缓冲区。数据库页内容不写入双写缓冲区，恢复不使用双写缓冲区来修复不完整的页写入。此轻量级设置仅用于检测不完整的页写入。
innodb_doublewrite_dir变量定义了InnoDB创建doublewrite文件的目录。如果未指定目录，则在innodb_data_home_dir目录中创建双写文件，如果未指定，则默认为data目录。
innodb_doublewrite_files变量定义了双写文件的数量，默认值为2。默认情况下，为每个缓冲池实例创建两个双写文件：刷新列表双写文件和LRU列表双写文件。刷新列表双写文件用于从缓冲池刷新列表中刷新的页面。刷新列表双写文件的默认大小是InnoDB页面大小 * 双写页面字节。innodb_doublewrite_files变量用于高级性能调优。默认设置应该适合大多数用户。
innodb_doublewrite_pages变量控制每个线程的最大双写页面数。此变量用于高级性能调整。默认值应该适合大多数用户。

结论

本次分享了MySQL中重要的组件buffer pool的概念，以及设计理念，具体实现方案，采用的淘汰策略。

并根据这些内容提出了一些性能优化方案。明白了缓冲池的原理及作用以后，根据这些优化方案可以更好的进行数据库的性能优化。

但是，buffer pool也不是越大越好，根据需要来调整，调整以后可以进行一些测试，以测试出最适合自己业务的大小。
