白平衡概述
在图像处理领域，白平衡是一项至关重要的功能，能够确保在不同的光照条件下，图像中的白色物体依然呈现为"白色"。本文将详细介绍白平衡的基本概念、工业相机中的白平衡参数及其调节方法。
什么是白平衡？
白平衡的作用是修正由于不同光源色温差异而导致的色彩偏差。在实际应用中，人眼可以自动适应不同的光源，但工业相机的传感器并不具备这种适应能力。由于色温的不同，图像中会出现偏色现象。因此，白平衡的功能就是矫正这一偏色现象，使图像中的白色物体恢复为真实的白色。

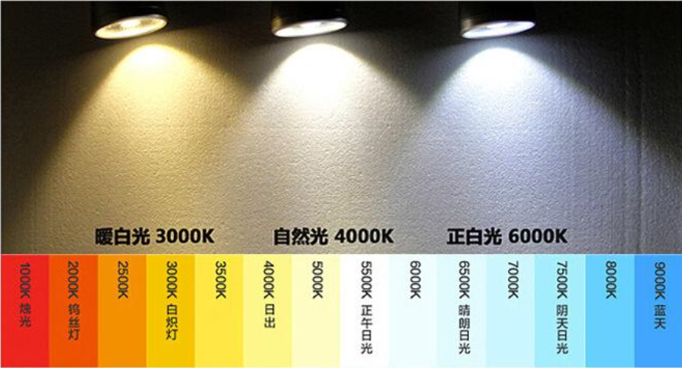

色温的作用

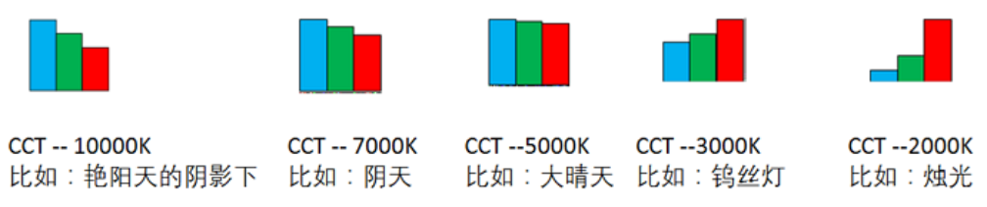

色温（以开尔文 K 为单位）是描述光源颜色特征的一个重要指标。例如，低色温（如红色光源）给人一种"暖色"感，而高色温（如蓝色光源）则显得"冷"。不同的光源色温下，光的波长比例也会有所不同，从而影响白色物体的显示效果。
白平衡的参数设置
工业相机提供了多种参数来调整白平衡，以下是一些主要参数的介绍：
-

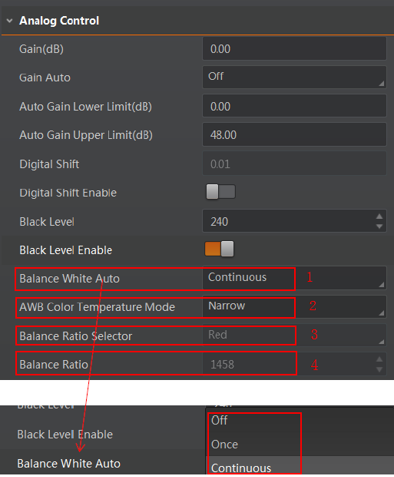

Balance White Auto（自动白平衡）
-
该功能可以切换为三种模式：
- Continuous（连续模式）：相机会实时调整白平衡。
- Once（一次模式）：相机调整白平衡后，保持不变。
- Off（关闭模式）：相机不再自动调整白平衡，需要手动调节。
-
对于固定场景，一般推荐使用 Once 模式，这样可以避免白平衡的不断变化。而在环境光变化较大的场景中，建议使用 Continuous 模式，但初始图像可能会出现色差。
-

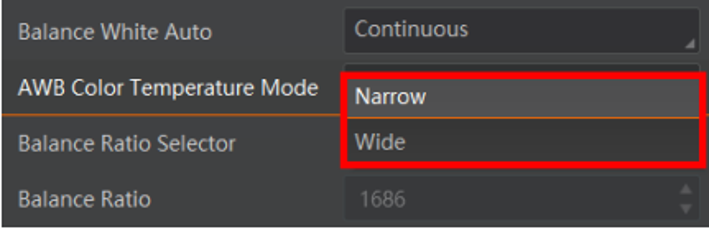

AWB Color Temperature Mode（色温模式）
- Narrow（窄色温模式）：适用于色温范围在2800-7500K之间的普通白光源。
- Wide（宽色温模式）：适用于色温范围更广的光源，范围为2000-15000K。
尽管 Wide 模式提供了更广的调节范围，但过宽的色温范围可能会导致非白色物体被错误地校正为白色，因此一般建议优先使用 Narrow 模式，只有在无法调整时再切换到 Wide 模式。

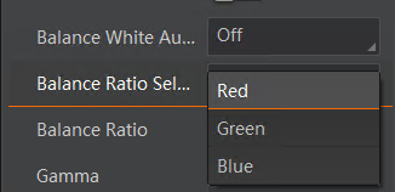

- Balance Ratio Selector & Balance Ratio（色彩通道选择与比值）
- 这些参数仅在关闭自动白平衡后可以手动调整，用于校正红、绿、蓝三种颜色通道的比值。通过调整这些比值，可以有效修正图像中的颜色偏差。
白平衡调节方法
- 自动白平衡（一次模式）
-
操作步骤：
- 将一张白纸放在相机拍摄视野范围内，确保白纸充满整个画面。
- 设置曝光和增益，建议图像亮度保持在120到160之间。

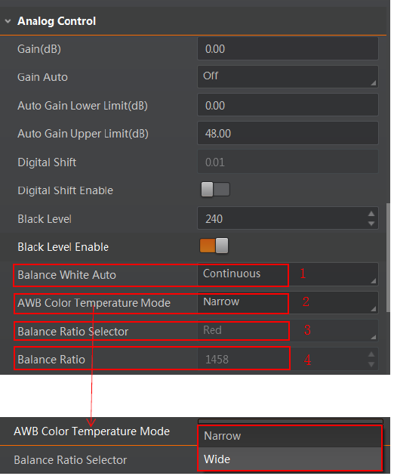

- 将 AWB Color Temperature Mode 设置为 Narrow ，并选择 Balance White Auto 为 Once 。相机会自动调整白平衡，调整完成后会自动切换为 Off。
- 如果图像色彩效果仍然不佳，可以将 AWB Color Temperature Mode 设置为 Wide，再次进行自动白平衡校正。
- 手动白平衡
-
操作步骤：
-
将白纸放入视野并充满画面。
-
设置曝光和增益，亮度保持在120-160之间。
-

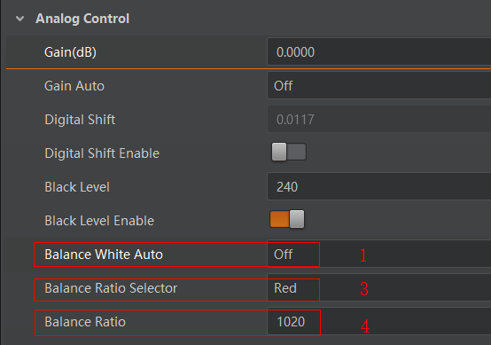

将 Balance White Auto 设置为 Off（手动模式）。
-
依次选择红、绿、蓝通道，并将 Balance Ratio 设置为初值1024。
-
采集一张图像并获取其 RGB 分量，根据图像中的 RGB 值调整平衡比值。例如，若 Balance Ratio' 为1024，采集的图像 RGB 值分别为155、185、120，则可以按以下公式调整：
- Balance Ratio® = 1024 * 185 / 155 = 1222
- Balance Ratio(B) = 1024 * 185 / 120 = 1579
-
这样逐步调整，直到各通道的值达到理想状态。
调节白平衡时的注意事项
- 过曝问题：在过曝的情况下无法进行有效的白平衡调整。自动白平衡通常要求灰度值在128到160之间，而手动白平衡的灰度值可以稍高于此范围。
- 调节步进：由于颜色偏差难以量化，调整时的步进应较小（50-100），当颜色接近时可以逐渐缩小步进，继续调节。
- RGB通道的相互影响：调整某一通道时，可能需要综合考虑其他通道的影响。通常需要对所有通道进行综合调整，才能达到理想效果。
- 绿色通道：绿色通道的默认值为1024。在自动白平衡下，绿色通道的值通常保持不变；如果手动调节出现失衡且难以恢复时，可以将绿色通道设置为1024，再重新开始调整。
总结
白平衡调节是工业相机图像处理中的一项重要技能，掌握了白平衡的调整方法，可以有效避免在不同光照条件下的色偏问题。通过了解色温概念及相机白平衡设置，用户可以确保图像色彩的准确性，从而提升工业图像处理的质量。
