01
概述
D2761是为保护芯片后端功放或扬声器而设计的音频限幅芯片， 主要功能是自动控制音频信号的动态范围，防止过大（峰值）的信号导致后级设备产生削波失真或过载。可以将其理解为一个 "自动音量调节器" ：当输入信号较小时，它几乎不工作，让信号无损通过；当输入信号超过设定的阈值时，它会自动、迅速地衰减信号的幅度。其输出限幅范围可通过外接电阻来调节， 适合使用在功放产品、音箱产品、个人电脑、 扩音喇叭（大声公）等音响产品中，有SSOP10、 MSOP10、 TSSOP14等形式封装。
02
应用领域
1、功放、音箱产品；
2、个人电脑；
3、扩音器。
03
性能优点
1、通过一颗外接电阻设置，可将输出限制在0.2V~1V；
2、宽输入电压范围：2.7V~13V（典型值5V，极限值14V）；
3、输出噪声低： 最大值 -90dBV；
4、处理带宽400~30KHZ；
5、静态电流低，5V工作条件下典型值1.5mA；
6、限幅控制简单，SW引脚小于0.5V限幅功能开启；高于2V限幅关闭；
7、THD总谐波失真度低，部分条件下低于0.02%，最高不超过1%
8、工作温度：-20~+75 ℃；
9、 串扰小于-70 dB；
10、电源纹波抑制比：-70dBV；

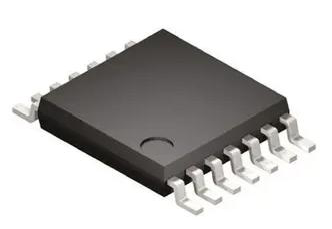

11、多种封装形式：SSOP10、 MSOP10、 TSSOP14封装。
04

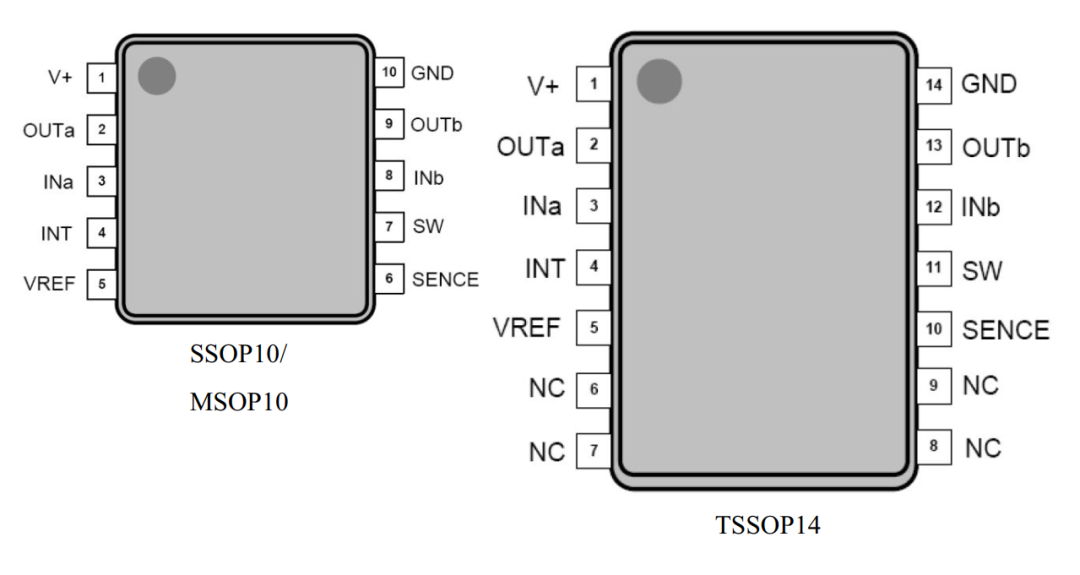

内部结构示意图及引脚分布

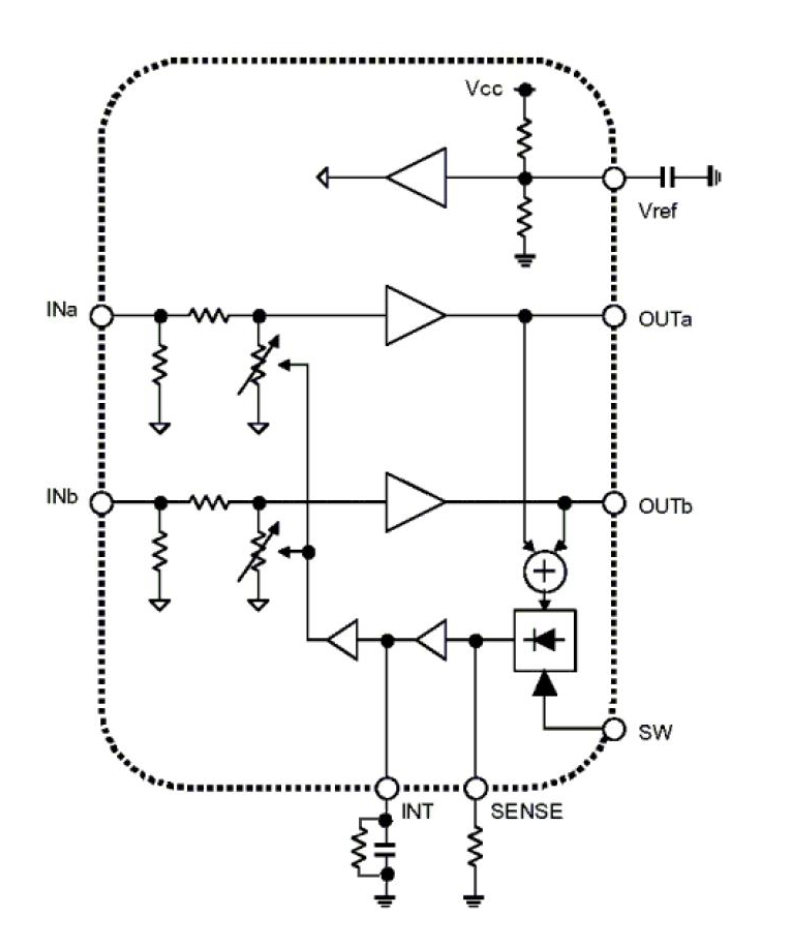

内部结构：压控放大器（输入、输出信号通道）+反馈环路（检测信号大小并生成控制电压）。
05
典型应用工作原理
1.压控放大器是一个放大倍数（增益）受一个外部控制电压来线性改变的放大器。
不限幅状态：当SW引脚接高电平（>2V），或输入音频信号低于设定阈值时，压控放大器的增益为1,不放大不缩小，信号无损通过。
限幅状态：当SW引脚接低电平(<0.5V)，且输入音频信号高于设定阈值时，压控放大器的增益小于1,从而衰减输出的信号幅度。
2.反馈环路：
信号取样：从压控放大器的输出端取出一部分信号。
整流与滤波：压控放大器的输出经过整流后，和外部连接的电容（INT引脚）进行滤波。INT电容大小决定了响应的速度， INT电容越小，响应越快。

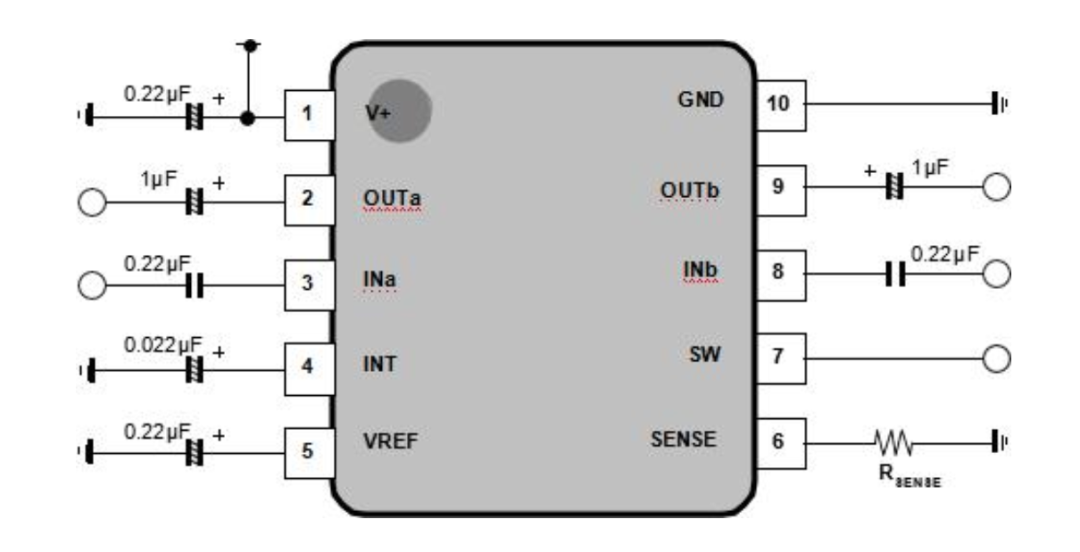

（建议按照典型应用设计原理图）
06
注意事项
1、此芯片适应于左、右双声道音频系统，一般情况下INA/INB会接音频的左、右声道音频信号；特殊情况下如果音频信号只输入到 Ach 或 Bch 中的一个通道时， 设定的极限阈值是设定值的两倍，要特别留意；
2、限幅范围为200mVrms~1Vrms（峰值0.28Vp~1.4Vp），所以RSENSE电阻范围为20k~ 4k,不建议此范围以外的值；
3、可处理的音频信号频域带宽为400～30kHz。
