『OpenGL学习滤镜相机』- Day1: OpenGL ES 入门与环境搭建

上一篇: 『OpenGL学习』 从零打造 Android 滤镜相机

Github: OpenGLTest

📚 今日目标

• 理解 OpenGL ES 的基本概念和发展历史
• 了解 Android 中的 OpenGL 架构
• 掌握 GLSurfaceView 的使用方法
• 创建第一个 OpenGL ES 应用，实现清屏并显示纯色背景

🎯 学习内容

1. OpenGL ES 简介

什么是 OpenGL ES？

OpenGL ES (OpenGL for Embedded Systems) 是 OpenGL 的子集，专为嵌入式设备（如智能手机、平板电脑）设计的图形渲染 API。

核心特点：

• 跨平台：Android、iOS 等主流移动平台都支持
• 高性能：直接利用 GPU 进行硬件加速
• 灵活强大：可以实现复杂的 2D 和 3D 图形效果

OpenGL ES 版本演进

版本	发布年份	主要特性
OpenGL ES 1.0/1.1	2003-2004	固定管线，简单易用但不够灵活
OpenGL ES 2.0	2007	引入可编程管线（着色器），灵活性大增
OpenGL ES 3.0	2012	新增多渲染目标、变换反馈等高级特性
OpenGL ES 3.1/3.2	2014-2015	计算着色器、几何着色器等

本教程使用 OpenGL ES 2.0，原因：

• Android 所有设备都支持（从 API 8 开始）
• 概念清晰，适合学习
• 功能已足够实现滤镜和美颜

2. Android 中的 OpenGL 架构

核心组件

┌─────────────────────────────────────┐
│         GLSurfaceView               │  ← 显示 OpenGL 内容的 View
├─────────────────────────────────────┤
│    GLSurfaceView.Renderer           │  ← 渲染器接口（自己实现）
├─────────────────────────────────────┤
│             EGL                      │  ← OpenGL 与窗口系统的桥梁
├─────────────────────────────────────┤
│          OpenGL ES API               │  ← 图形渲染 API
├─────────────────────────────────────┤
│             GPU                      │  ← 图形处理器硬件
└─────────────────────────────────────┘

GLSurfaceView：

• Android 提供的专用 View，用于展示 OpenGL 渲染内容
• 自动管理 OpenGL 环境（EGL 上下文、渲染线程等）
• 简化开发，推荐使用

Renderer：

• 定义三个核心回调方法，我们在这里编写 OpenGL 代码

3. GLSurfaceView.Renderer 接口

interface Renderer {
    // 1. 当 Surface 创建时调用（初始化）
    fun onSurfaceCreated(gl: GL10?, config: EGLConfig?)

    // 2. 当 Surface 尺寸改变时调用（如旋转屏幕）
    fun onSurfaceChanged(gl: GL10?, width: Int, height: Int)

    // 3. 每一帧渲染时调用（绘制）
    fun onDrawFrame(gl: GL10?)
}

方法说明：

方法	调用时机	主要用途
onSurfaceCreated	Surface 创建、GL 上下文重建	初始化 OpenGL 设置、加载资源
onSurfaceChanged	Surface 尺寸变化	设置视口（Viewport）和投影矩阵
onDrawFrame	每帧渲染	执行实际的绘制操作

4. OpenGL 坐标系统

OpenGL 使用标准化设备坐标系（NDC）：

        Y (1.0)
         ↑
         |
(-1,0) ←─┼─→ (1,0) X
         |
         ↓
      (-1.0)

• X 轴：从左（-1.0）到右（1.0）
• Y 轴：从下（-1.0）到上（1.0）
• Z 轴：从远（-1.0）到近（1.0）

超出 [-1.0, 1.0] 范围的坐标会被裁剪掉，不会显示。

5. OpenGL 状态机

OpenGL 是一个状态机：

• 设置状态后，状态会一直保持，直到再次改变
• 例如：设置清屏颜色后，每次清屏都使用这个颜色

// 设置清屏颜色为红色
GLES20.glClearColor(1.0f, 0.0f, 0.0f, 1.0f)

// 清屏（使用之前设置的红色）
GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT)

💻 代码实践

Day01Renderer 实现

今天我们将实现一个简单的 Renderer，清屏并显示不同的背景颜色。

核心代码：

class Day01Renderer : GLSurfaceView.Renderer {

    // 背景颜色（RGBA）
    private var red = 0.2f
    private var green = 0.3f
    private var blue = 0.5f

    override fun onSurfaceCreated(gl: GL10?, config: EGLConfig?) {
        // 设置清屏颜色（蓝灰色）
        GLES20.glClearColor(red, green, blue, 1.0f)
    }

    override fun onSurfaceChanged(gl: GL10?, width: Int, height: Int) {
        // 设置视口大小（整个 Surface）
        GLES20.glViewport(0, 0, width, height)
    }

    override fun onDrawFrame(gl: GL10?) {
        // 清空颜色缓冲区（使用设置的清屏颜色）
        GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT)
    }

    // 可以动态改变背景颜色
    fun setBackgroundColor(r: Float, g: Float, b: Float) {
        red = r
        green = g
        blue = b
        GLES20.glClearColor(red, green, blue, 1.0f)
    }
}

代码详解：

1. onSurfaceCreated：

   • 使用 glClearColor() 设置清屏颜色
   • RGBA 值范围：0.0 ~ 1.0
   • 这里设置为蓝灰色（0.2, 0.3, 0.5, 1.0）

2. onSurfaceChanged：

   • 使用 glViewport() 设置视口
   • 参数：(x, y, width, height)
   • 视口定义了 OpenGL 渲染结果在窗口中的位置和大小

3. onDrawFrame：

   • 使用 glClear() 清空缓冲区
   • GL_COLOR_BUFFER_BIT：清空颜色缓冲区
   • 后续还会用到 GL_DEPTH_BUFFER_BIT（深度缓冲区）

Day01Activity 实现

class Day01Activity : AppCompatActivity() {

    private lateinit var glSurfaceView: GLSurfaceView
    private lateinit var renderer: Day01Renderer

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // 创建 GLSurfaceView
        glSurfaceView = GLSurfaceView(this)

        // 设置 OpenGL ES 版本为 2.0
        glSurfaceView.setEGLContextClientVersion(2)

        // 创建并设置 Renderer
        renderer = Day01Renderer()
        glSurfaceView.setRenderer(renderer)

        // 设置渲染模式（默认为 RENDERMODE_CONTINUOUSLY）
        // RENDERMODE_CONTINUOUSLY: 持续渲染（60fps）
        // RENDERMODE_WHEN_DIRTY: 仅在需要时渲染（手动调用 requestRender）
        glSurfaceView.renderMode = GLSurfaceView.RENDERMODE_CONTINUOUSLY

        setContentView(glSurfaceView)
    }

    override fun onResume() {
        super.onResume()
        glSurfaceView.onResume()
    }

    override fun onPause() {
        super.onPause()
        glSurfaceView.onPause()
    }
}

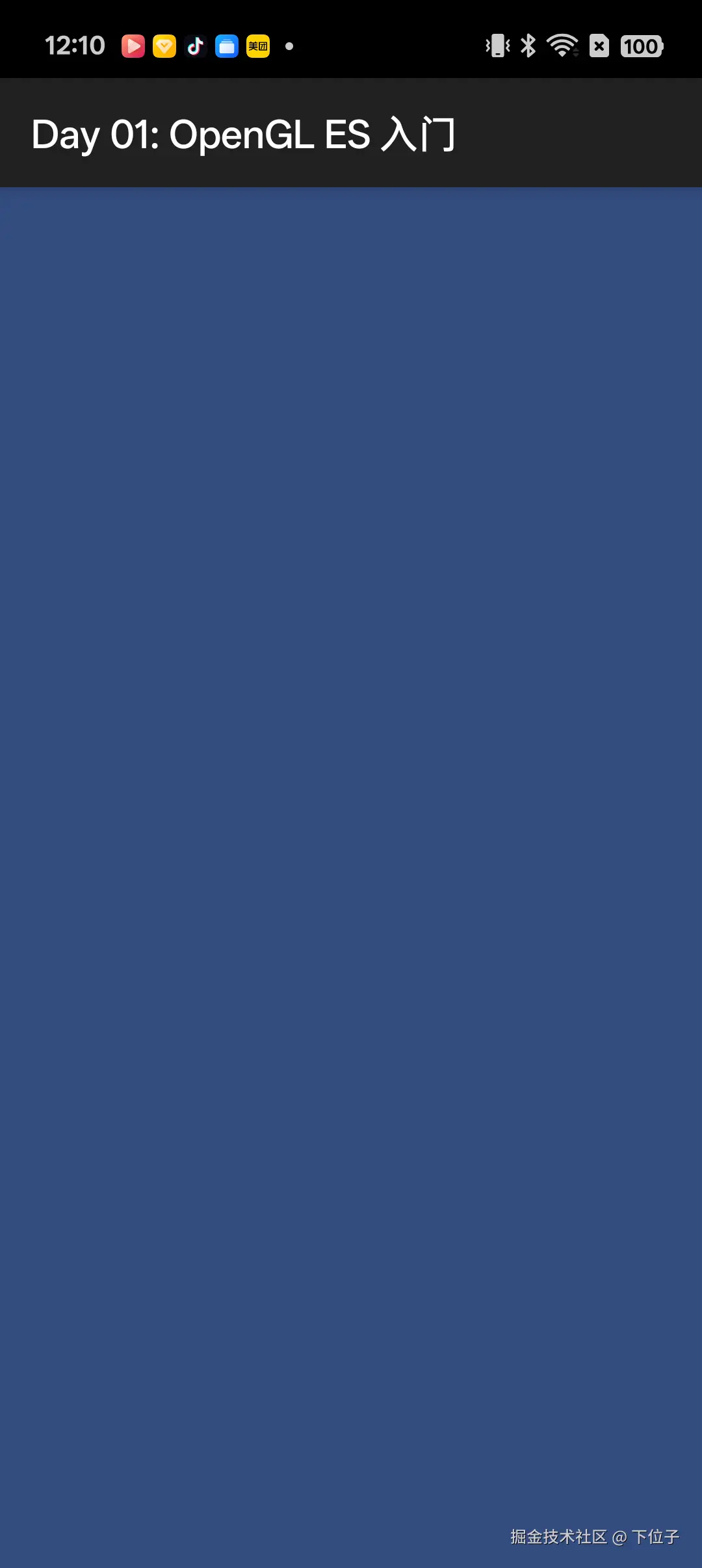

运行效果

代码要点：

1. setEGLContextClientVersion(2)：

   • 指定使用 OpenGL ES 2.0
   • 必须在 setRenderer 之前调用

2. 生命周期管理：

   • 必须在 Activity 的 onResume/onPause 中调用 GLSurfaceView 的对应方法
   • 否则可能导致渲染线程未正确暂停/恢复

3. 渲染模式：

   • RENDERMODE_CONTINUOUSLY：持续渲染，适合动画
   • RENDERMODE_WHEN_DIRTY：按需渲染，省电

🎨 练习任务

基础任务

1. 运行示例代码

   • 在 MainActivity 中点击"Day 01"进入 Day01Activity
   • 看到蓝灰色背景即为成功

2. 修改背景颜色

   • 尝试修改 RGB 值，观察颜色变化
   • 提示：R=1.0, G=0.0, B=0.0 是红色

3. 动态改变颜色

   • 添加按钮，点击时随机改变背景颜色
   • 使用 Random.nextFloat() 生成随机颜色值

进阶任务

1. 颜色渐变动画

   • 让背景颜色从一种颜色平滑过渡到另一种颜色
   • 提示：在 onDrawFrame 中逐帧改变颜色值

2. 颜色选择器

   • 添加三个 SeekBar 控制 RGB 值
   • 实时更新背景颜色

📖 重要概念总结

OpenGL ES 核心 API（本节用到的）

API	说明	参数
glClearColor(r, g, b, a)	设置清屏颜色	RGBA，范围 0.0~1.0
glClear(mask)	清空缓冲区	GL_COLOR_BUFFER_BIT 等
glViewport(x, y, w, h)	设置视口	左下角坐标和宽高

关键术语

• GLSurfaceView：用于展示 OpenGL 内容的 View
• Renderer：渲染器，实现 OpenGL 绘制逻辑
• EGL：OpenGL 与本地窗口系统的接口层
• Viewport：视口，定义渲染结果在窗口中的位置和大小
• Color Buffer：颜色缓冲区，存储每个像素的颜色值

❓ 常见问题

Q1: 为什么屏幕是黑色的？

可能原因：

1. 未设置 EGL 版本：setEGLContextClientVersion(2)
2. 未调用 glClearColor 或 glClear
3. OpenGL 代码在错误的线程执行

Q2: 为什么颜色和预期不一致？

检查：

• RGB 值范围应该是 0.0 ~ 1.0（不是 0~255）
• 确认 Alpha 值设置为 1.0（完全不透明）

Q3: 什么是 GL10 参数？

GL10 是 OpenGL ES 1.0 的接口，现在基本不用。在 OpenGL ES 2.0 中，使用 GLES20 类的静态方法。

Q4: 渲染线程是什么？

GLSurfaceView 会创建一个独立的渲染线程来执行 OpenGL 操作。所有 OpenGL 代码必须在这个线程中执行，不能在主线程。

🔗 扩展阅读

• Android OpenGL ES 官方指南
• Khronos OpenGL ES 2.0 参考卡片

✅ 今日小结

今天我们：

1. ✅ 了解了 OpenGL ES 的基本概念和发展历史
2. ✅ 理解了 Android 中的 OpenGL 架构
3. ✅ 掌握了 GLSurfaceView 和 Renderer 的使用
4. ✅ 创建了第一个 OpenGL ES 应用
5. ✅ 学会了设置清屏颜色和视口
