一、简介

本系列为Langgraph文章，最终以实现企业级项目。

该系列文章，以官方文档路径撰写，深入浅出并配以自己理解，配以GIF动图演示、适当扩展延伸官方案例以及源码讲解

当然如果你需要你也可以查看官方文档

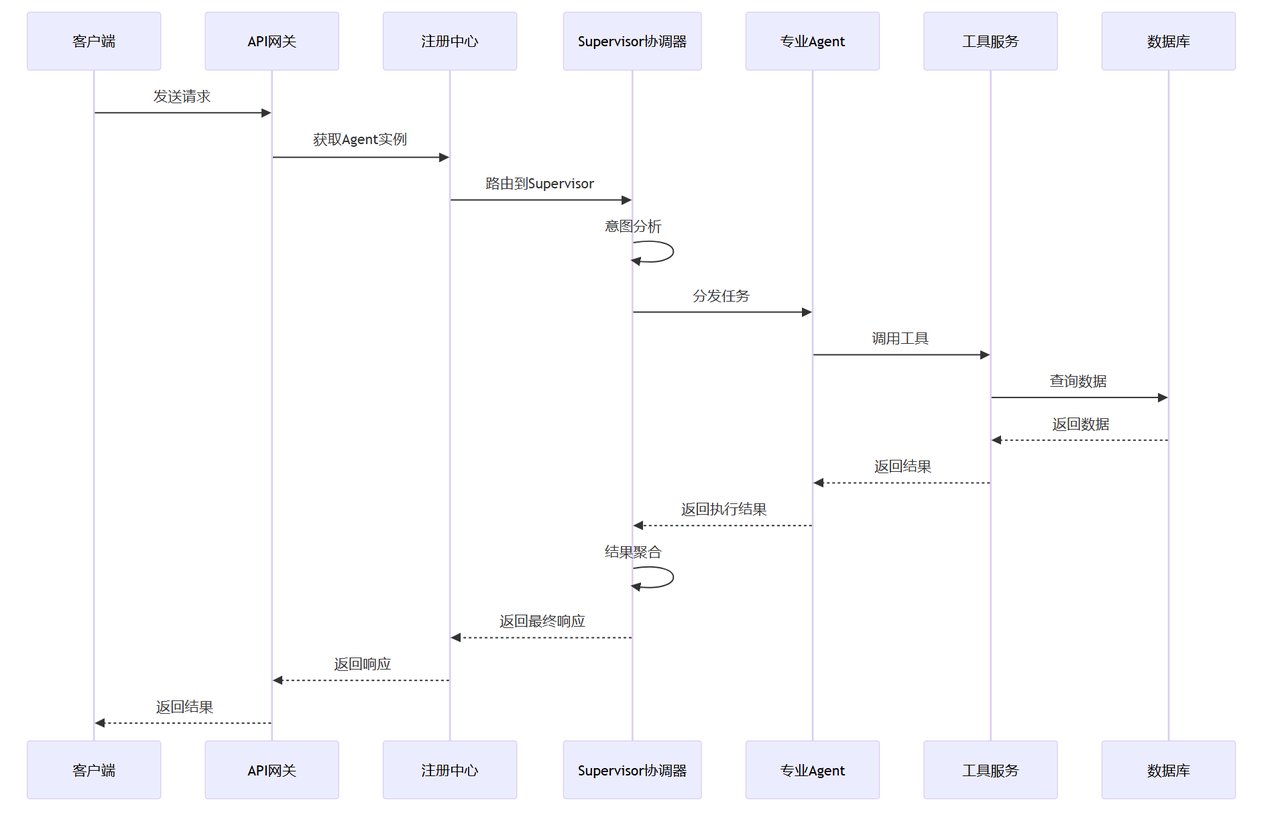

最终实战项目目标：构建一个Agents Framework（智能代理框架） 多智能体协作企业系统
本文如若有错误地方，烦请指正，另外方便的话，麻烦点个赞关注一下，谢谢

  • 📊 Agent-Graph：每个业务 Agent 以状态图形式编排节点、条件边与循环边；
  • 🔧 工具体系：自动发现与注册工具，支持函数调用（tool calling），可扩展MCP服务；
  • 🗄️ 记忆/持久化：使用 Postgres 作为 LangGraph 的 checkpointer 与 store，Redis缓存prompt;
  • 📋 统一注册中心：自动发现、注册并预编译 Agent 图与工具；
  • 💪 滚动窗口摘要算法压缩上下文，用户画像，短期记忆，长期记忆混合
  • 🌐 API 网关：FastAPI 路由聚合，提供通用 chat、agents、session 等接口；
  • 🔄 可插拔 LLM：通过模型工厂与配置驱动，统一管理多厂商 LLM。
  • 🌀 prompt缓存：redis加载prompt，prompt-web热更新管理
  • 👁️‍🗨️ RAG 向量数据库，与工程结合，结构化，非结构化管理检索，召回
  • 🥰 下一步引导功能，猜你想要功能


本系列文章，配套项目源码地址：
https://github.com/wenwenc9/langgraph-tutorial-wenwenc9

Langgraph系列文章
01｜Langgraph | 从入门到实战 | 基础篇

langchain的系列文章（相信我把Langchain全部学一遍，你能深入理解AI的开发）
01｜LangChain | 从入门到实战-介绍
02｜LangChain | 从入门到实战 -六大组件之Models IO
03｜LangChain | 从入门到实战 -六大组件之Retrival
04｜LangChain | 从入门到实战 -六大组件之Chain
05｜LangChain | 从入门到实战 -六大组件之Memory
06｜LangChain | 从入门到实战 -六大组件之Agent

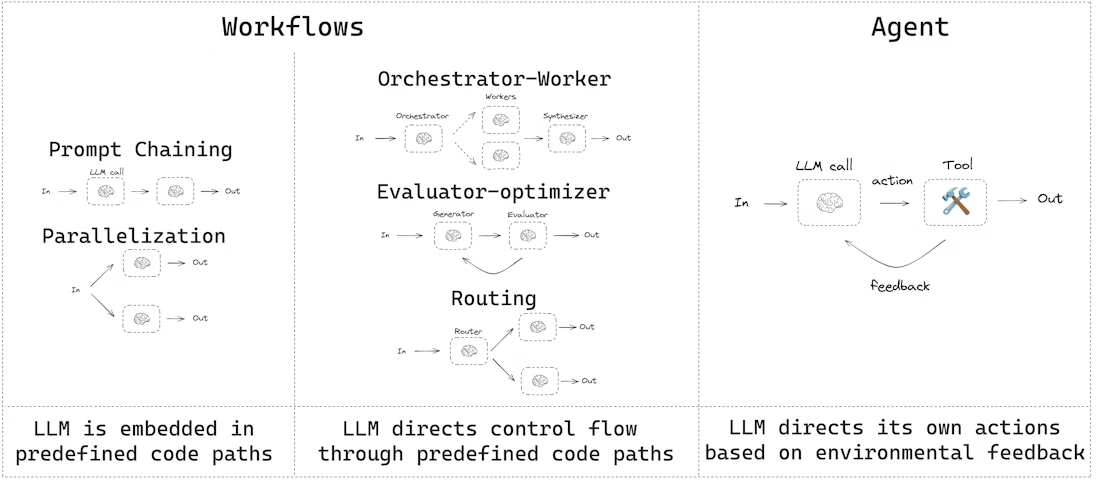

二、workflow&Agent

  • workflow 是按照预设的执行流程，完成任务
  • Agent 可以可以根据选择特定工具，或者流程，完成任务

在本小节，将结合workflow+Agent，完成学习。

本节官方文档地址 ：https://docs.langchain.com/oss/python/langgraph/workflows-agents#llms-and-augmentations

本节配套代码地址 ：https://github.com/wenwenc9/langgraph-tutorial-wenwenc9/blob/main/Langgraph_Learning/1-基础章节/3、工作流与代理.ipynb

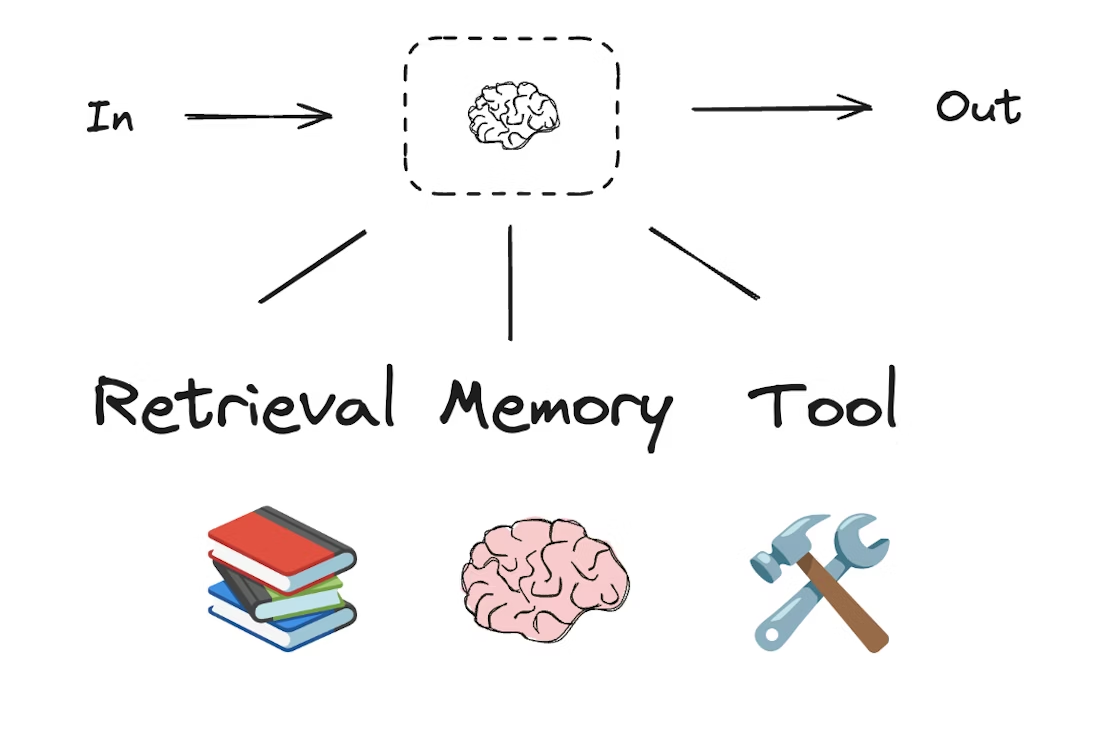

1、增加LLM的能力

部分LLM，本身不具备工具，或者记忆能力，输出结构化能力，而我们可以通过Agent工程为其赋予能力

  • 为LLM绑定工具
  • 让LLM输出结构化内容

1.1 结构化输出

官方文档 ：https://docs.langchain.com/oss/javascript/integrations/chat/index#featured-providers

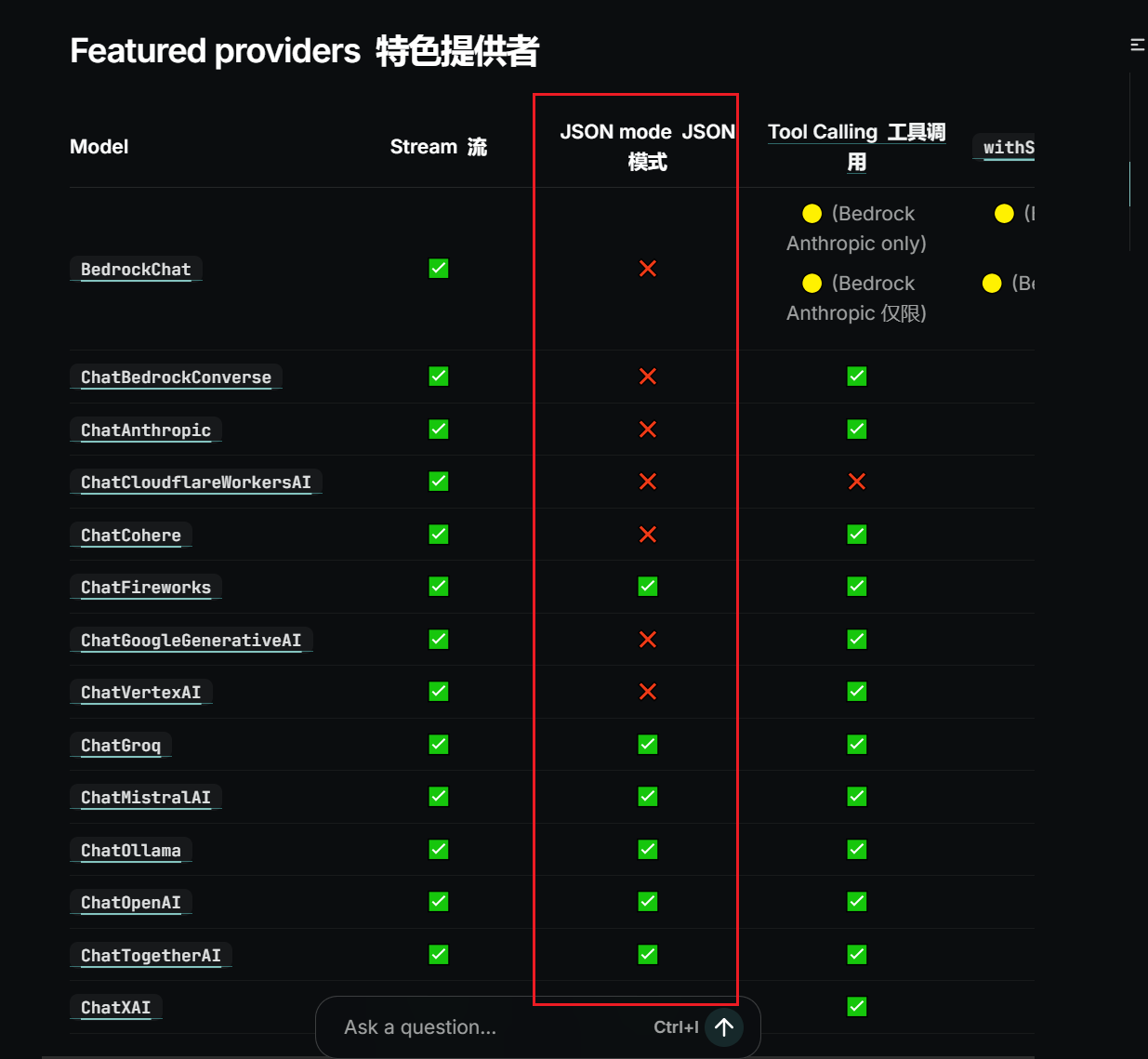

官方文档，有提到部分模型是可以让其直接输出JSON的，你可以直接使用llm.with_structured_output方法让其输出指定JSON结构内容。

python 复制代码
from pydantic import BaseModel, Field


class SearchQuery(BaseModel):
    search_query: str = Field(None, description="Query that is optimized web search.")
    justification: str = Field(
        None, description="Why this query is relevant to the user's request."
    )


# Augment the LLM with schema for structured output
structured_llm = llm.with_structured_output(SearchQuery)

# Invoke the augmented LLM
output = structured_llm.invoke("How does Calcium CT score relate to high cholesterol?")

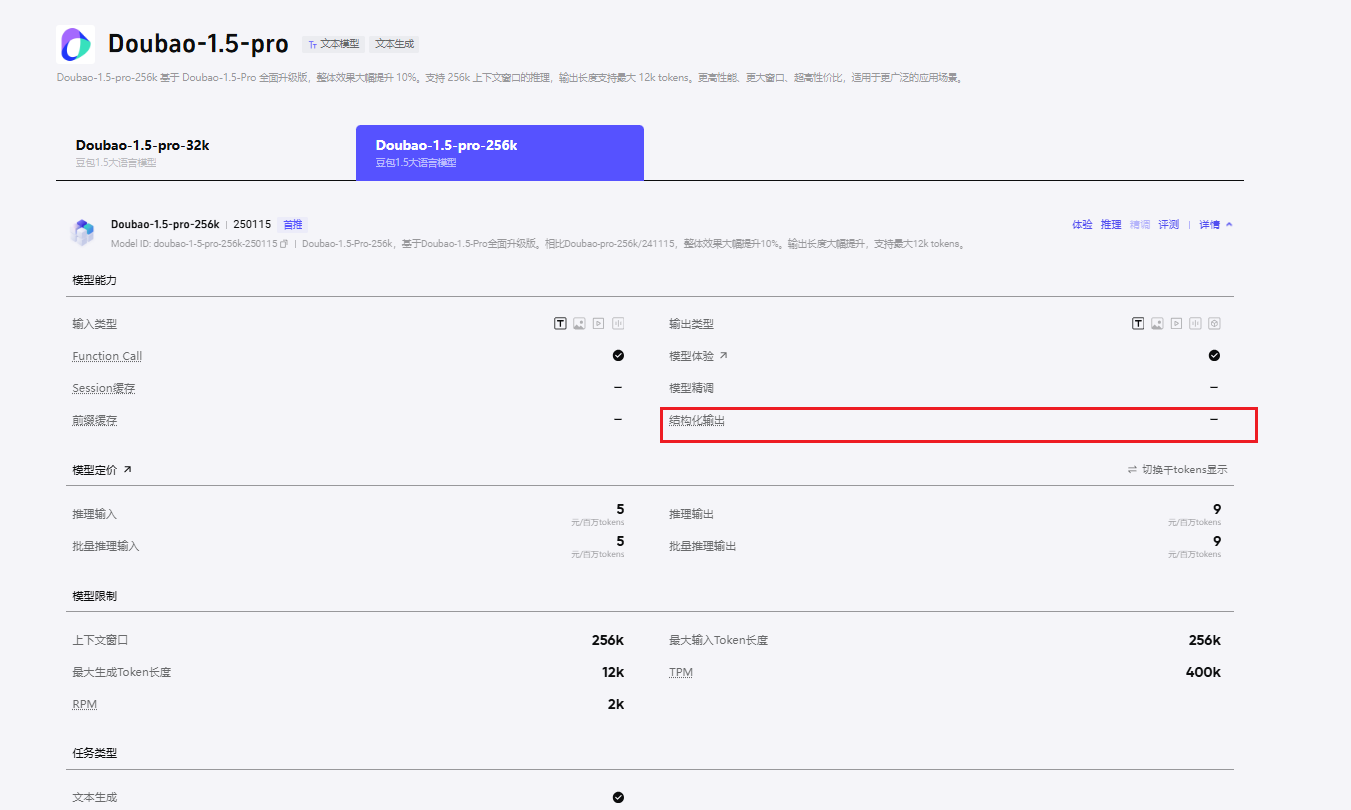

而我用的是豆包的doubao-1-5-pro-256k-250115 是不具备结构化输出的

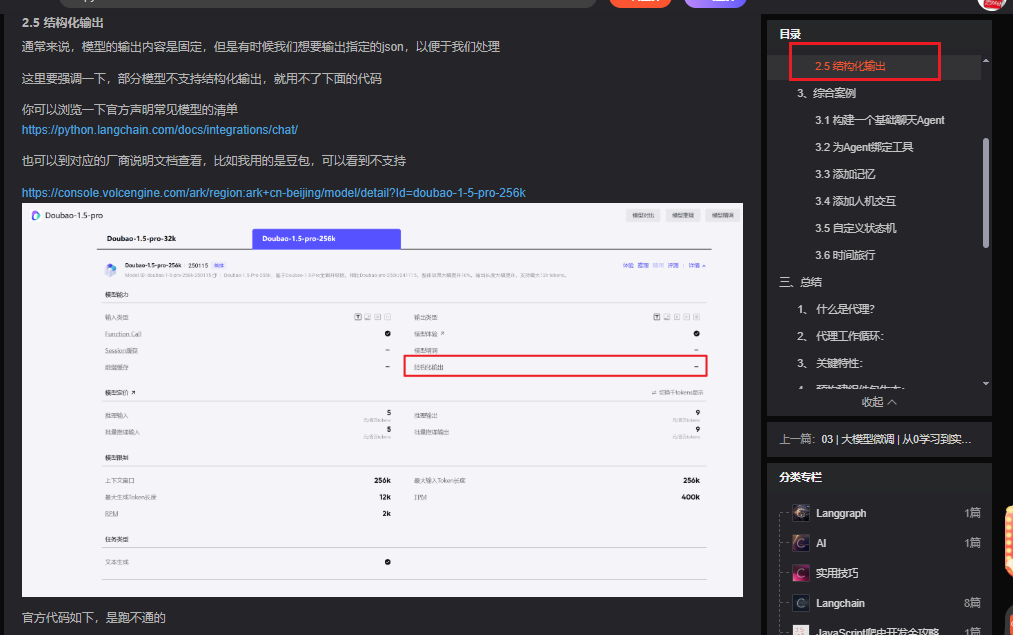

在上一篇文章，我也讲过了如何操作，可以异步哪里，这里我就贴代码了

https://blog.csdn.net/weixin_44238683/article/details/153200305

我们的目标是，让模型输出内容：

  • 笑话的主题
  • 笑话的正文
python 复制代码
from pydantic import BaseModel, Field
class JokerSchema(BaseModel):
    topic: str = Field(None, description="笑话的主题")
    joke_content: str = Field(None, description="笑话的正文")

from langchain_core.output_parsers import JsonOutputParser
from langchain_core.prompts import PromptTemplate

# 创建JsonOutputParser，绑定Pydantic模型
parser = JsonOutputParser(pydantic_object=JokerSchema)

# 构造Prompt模板，注入格式化指令
prompt = PromptTemplate(
    template="返回内容必须符合以下JSON格式：\n{format_instructions}\n\n{content}",
    input_variables=["content"],
    partial_variables={"format_instructions": parser.get_format_instructions()},
)
# 构建调用链：Prompt -> LLM -> JSON解析器
structured_llm = prompt | llm | parser

# structured_llm.invoke({"content":"给我讲一个西瓜的笑话"})
structured_llm.invoke("给我讲一个西瓜的笑话")

可以看到输出了预期的内容，可以让让不具备结构化输出的模型，具备了这个能力

这里使用的是langchian中的链式调用，通过提示工程与，输出解释器

python 复制代码
{'topic': '西瓜',
 'joke_content': '许仙给老婆买了一顶帽子，白娘子戴上之后就死了，因为那是顶鸭（压）舌（蛇）帽，而许仙不知道，后来他又给老婆买了个西瓜，白娘子吃了之后就死了，因为那是个东（冻）瓜（呱）。'}

1.2 绑定工具

使用bind_tools方法

python 复制代码
from langchain_openai import ChatOpenAI
llm = ChatOpenAI(model=modelName)
from langchain_core.tools import tool

# 定义工具
@tool
def multiply(a: int, b: int) -> int:
    """计算两个数的乘积"""
    return a * b

@tool
def add(a: int, b: int) -> int:
    """计算两个数的和"""
    return a + b

llm_with_tools = llm.bind_tools([multiply, add])
llm_with_tools.invoke("计算2加3")

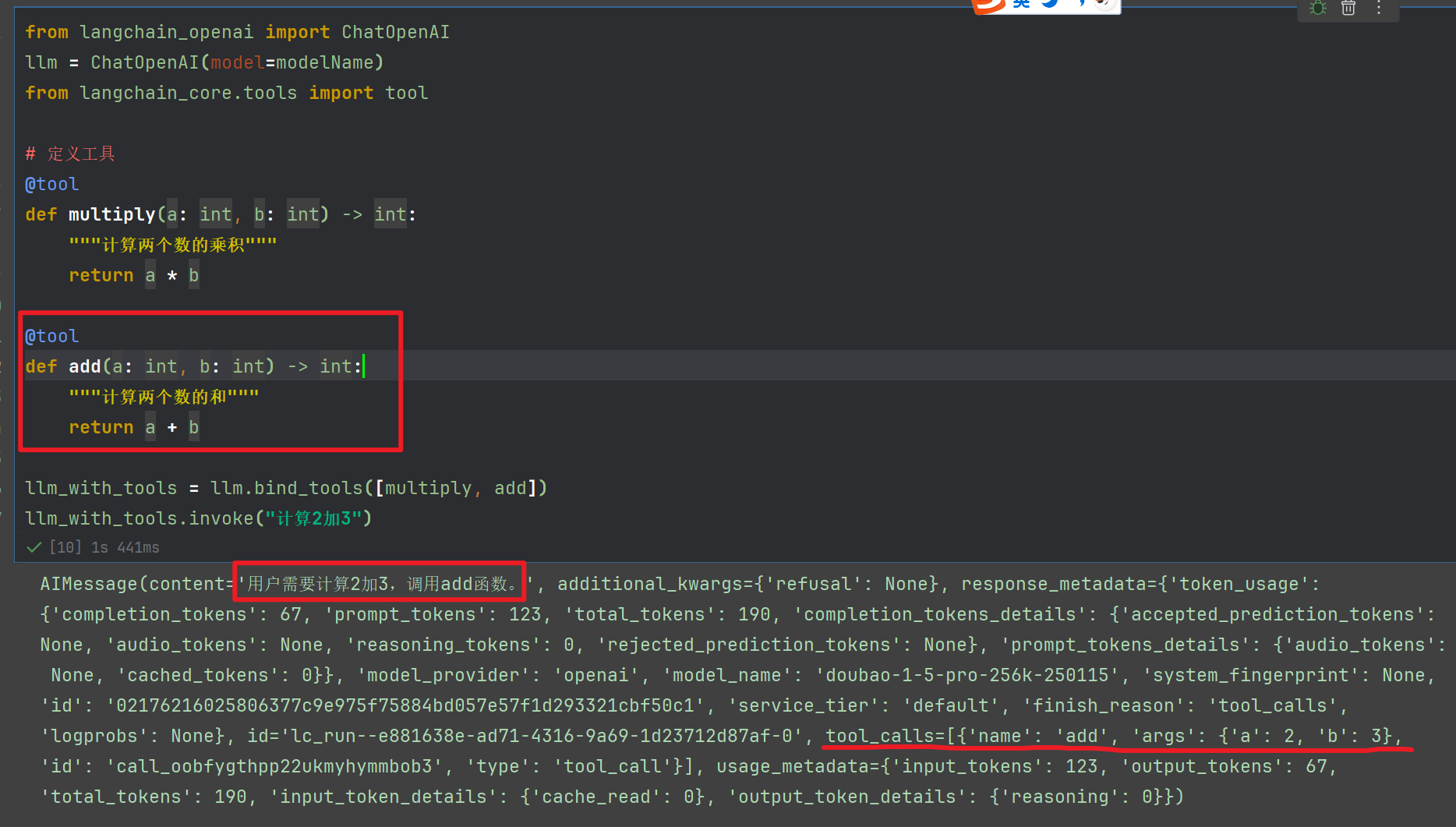

输出如下

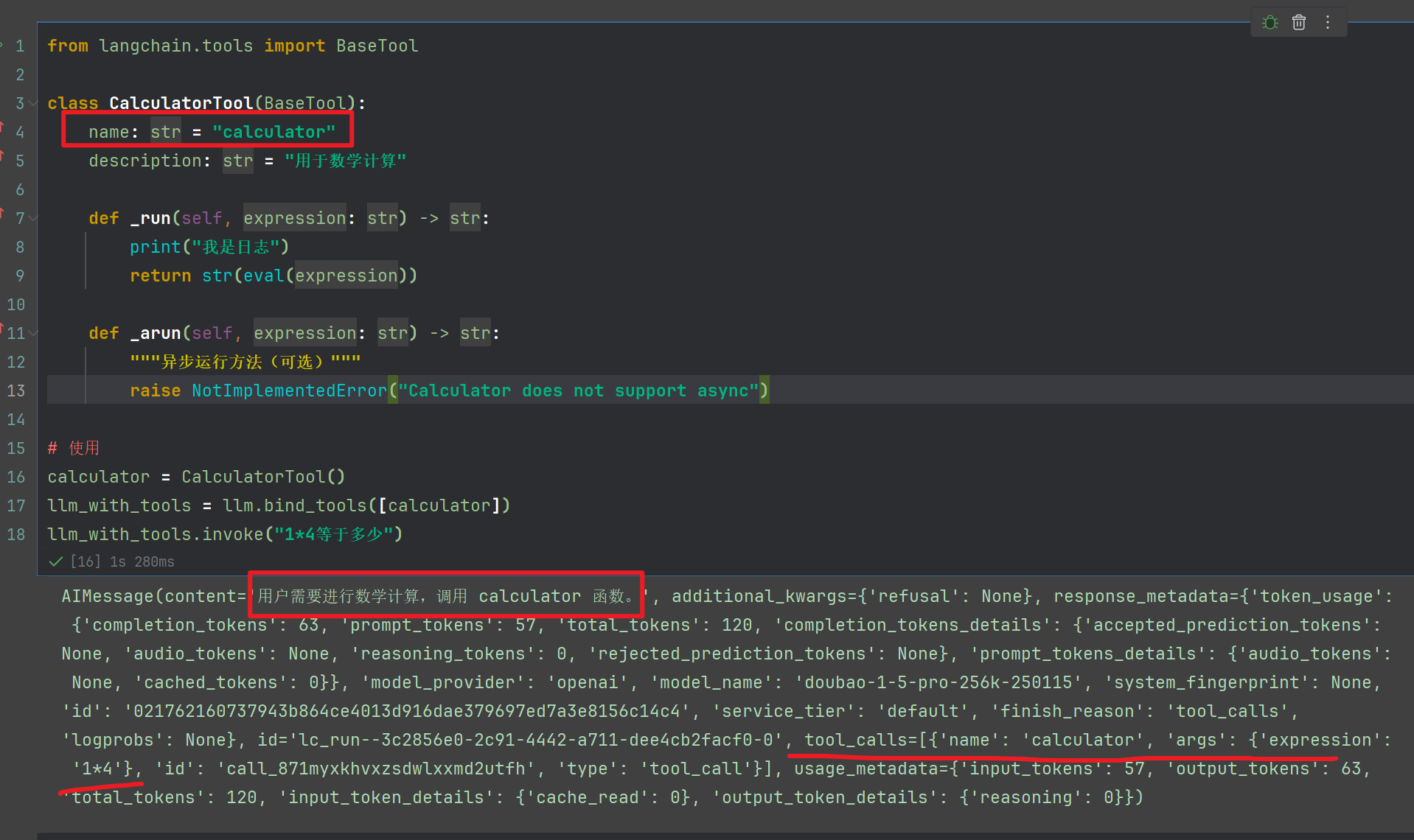

有些时候需要再工具运行时候，可以继承这个BaseTool，比如记录日志，注意要重写run，跟arun方法

python 复制代码
from langchain.tools import BaseTool

class CalculatorTool(BaseTool):
    name: str = "calculator"
    description: str = "用于数学计算"

    def _run(self, expression: str) -> str:
        print("我是日志")
        return str(eval(expression))

    def _arun(self, expression: str) -> str:
        """异步运行方法（可选）"""
        raise NotImplementedError("Calculator does not support async")

# 使用
calculator = CalculatorTool()
llm_with_tools = llm.bind_tools([calculator])
llm_with_tools.invoke("1*4等于多少")

输出如下：

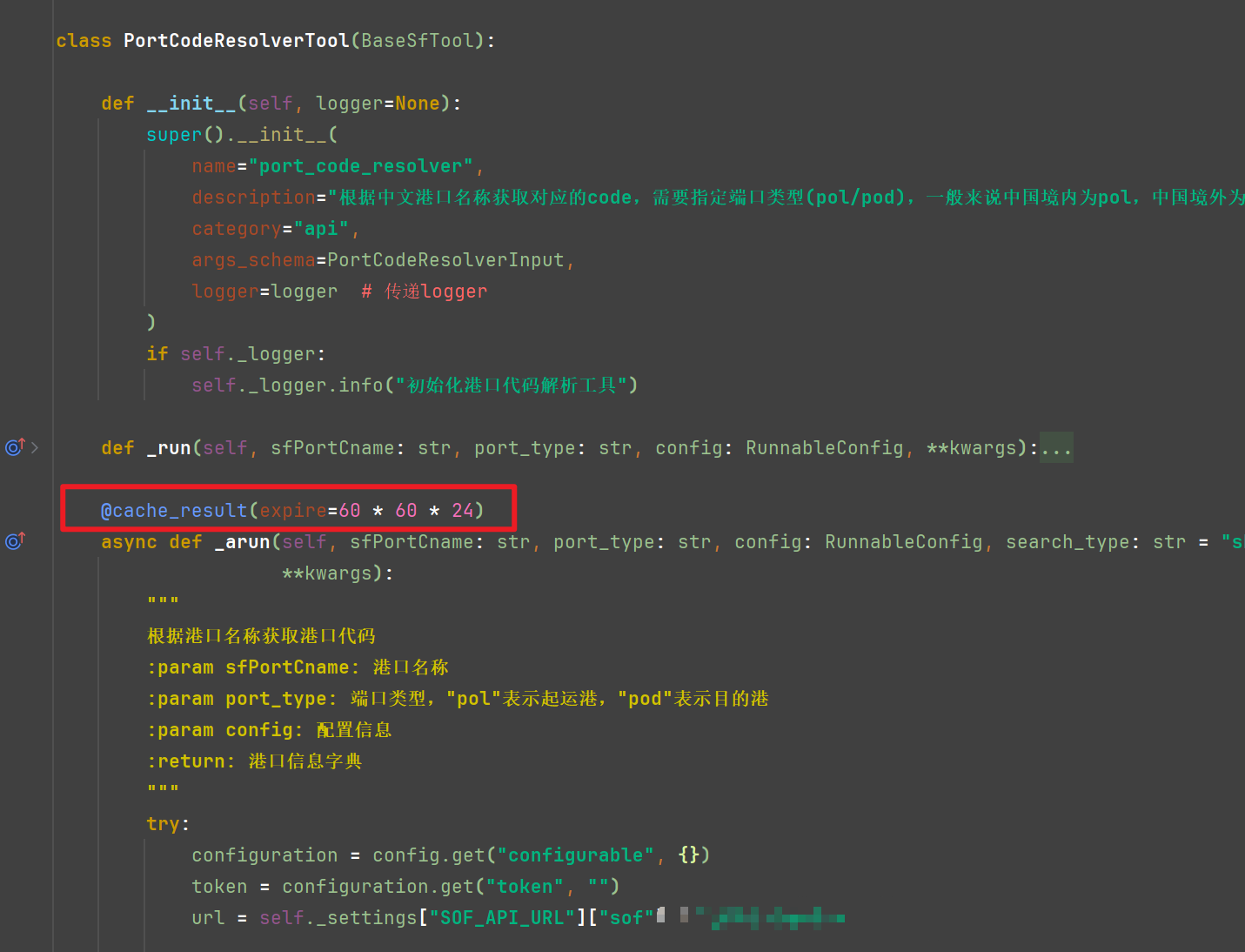

这个方法非常有用，后面我弄的架构，也是完全重写的，比如工具一般使用的时候，需要重写请求业务API，我们完全可以用redis缓存起来，加快速度调用

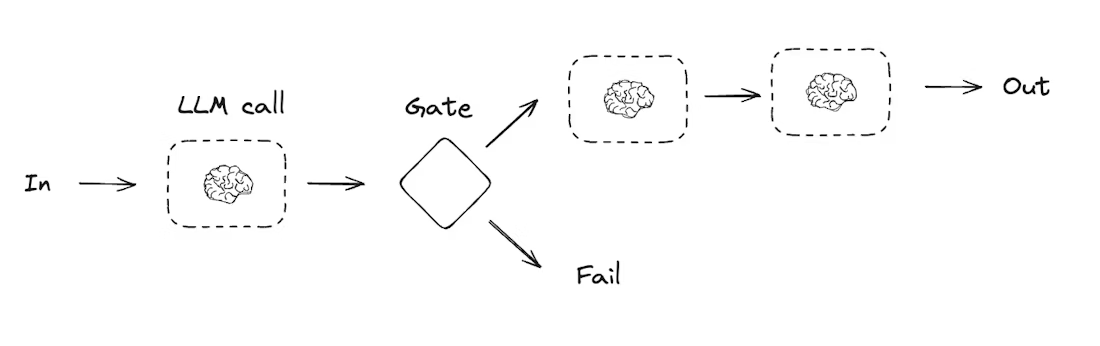

2、提示链（串行执行）

本案例展示了一个智能笑话生成和优化系统，通过多个 AI 模型协作，生成高质量的笑话：

  • 条件分支逻辑：根据笑话质量决定处理路径，
  • 多步骤优化：逐步改进笑话内容
  • 状态管理：在整个流程中传递和更新数据
python 复制代码
from typing_extensions import TypedDict
from langgraph.graph import StateGraph,END
from IPython.display import display,Image

# 定义图的状态机
class State(TypedDict):
    topic: str # 笑话主题
    joke: str # 笑话内容
    improved_joke: str  # 改进的笑话
    final_joke: str  # 最后的笑话


# 创建节点
def generate_joke(state: State):
    """首次让模型生成笑话"""
    print("-"*50)
    msg = llm.invoke(f"写一个关于{state['topic']}的笑话，50字左右")
    print(f"首次让模型生成笑话\n{msg.content}")
    # 更新图状态机
    return {"joke": msg.content}

# 检查笑话是否有亮点，路由
def check_punchline(state: State):
    """用于检查笑话是否有亮点，并且路由到指定节点"""
    print("-"*50)
    print("检查功能，用于检查笑话是否有亮点")
    # 创建一个简单的判断规则："?" or "!"来检查笑话是有否有亮点
    # 假定笑话不好笑，可以重新执行前面的步骤
    if "?" in state["joke"] or "!" in state["joke"]:
        return "Pass"
    return "Fail"

# 优化笑话节点-1
def improve_joke(state: State):
    """优化笑话内容"""
    print("-"*50)
    msg = llm.invoke(f"通过添加文字游戏使这个笑话更有趣: {state['joke']}")
    print(f"第二个模型优化笑话内容\n{msg.content}")
    return {"improved_joke": msg.content}

# 优化笑话节点-2
def polish_joke(state: State):
    print("-"*50)
    """第三个模型生成最终优化后的笑话"""
    msg = llm.invoke(f"为这个笑话添加一个令人惊讶的转折: {state['improved_joke']}")
    print(f"第三个模型生成最终优化后的笑话\n{msg.content}")
    return {"final_joke": msg.content}

######### 构建工作流 #########
# 创建工作流
workflow = StateGraph(State)
workflow.add_node("generate_joke",generate_joke)
workflow.add_node("improve_joke", improve_joke)
workflow.add_node("polish_joke", polish_joke)

# 链接节点
workflow.set_entry_point("generate_joke")
workflow.add_conditional_edges(
    "generate_joke", check_punchline, {"Fail": "improve_joke", "Pass": END}
)
workflow.add_edge("improve_joke", "polish_joke")
workflow.add_edge("polish_joke", END)

# 编译
graphed = workflow.compile()

# Show workflow
display(Image(graphed.get_graph().draw_mermaid_png()))

events = graphed.stream(
    {"topic": "西瓜"},
    stream_mode="values",
)
for event in events:
    event

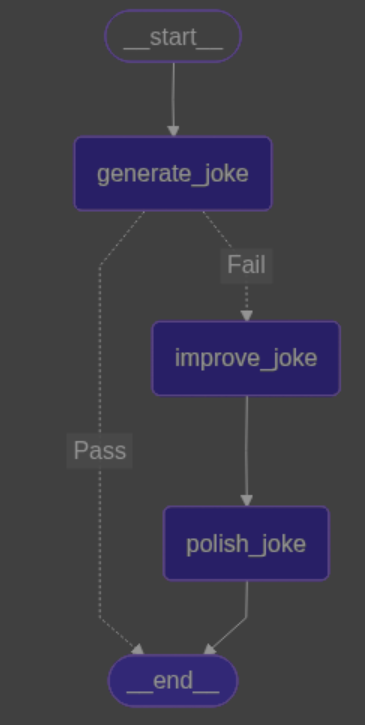

我们结合代码，以及图结构，来解释一下：

生成笑话，会有一个笑话检测函数check_punchline 判别笑话是否好笑

  • 好笑 Pass 返回路由端点名称为Fail，跳转结束回复
  • 不好笑Fail，返回路由端点为Pass，然后进过improve_joke + polish_joke 两个节点优化笑话，最终跳转到结束

上面整个过程，是串行的，分成2条执行路径，我们可以运行一下（因为是判断! 跟 ? ，所以请自更改check_punchline检测逻辑以便体验2个路径）

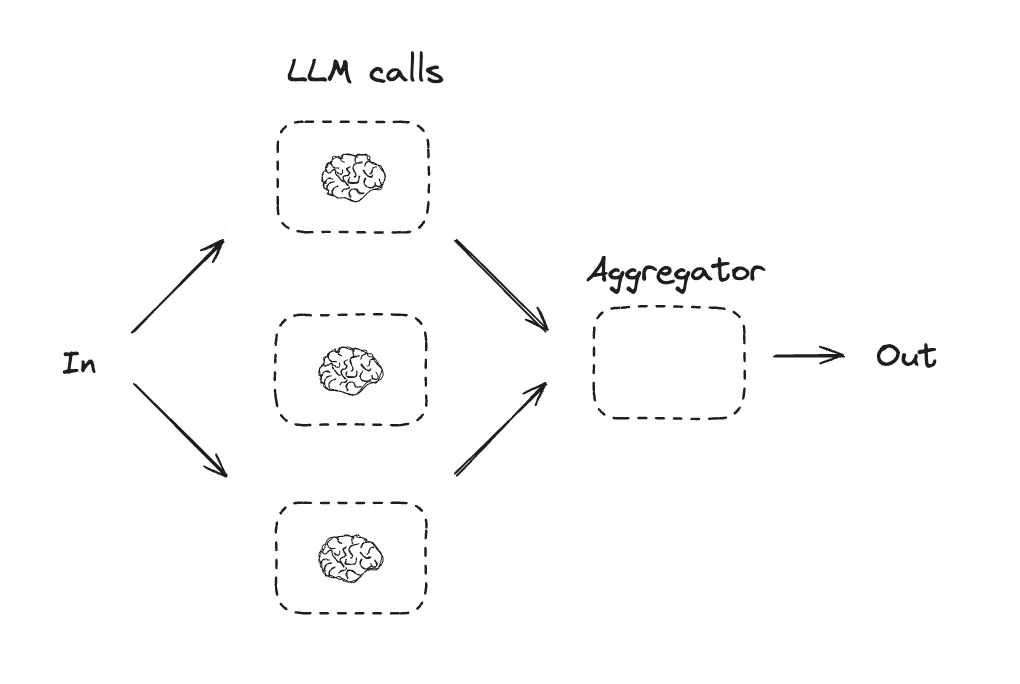

3、并行链（并行执行）

在上面小节，提及了串行执行，是否有并行执行任务的操作呢？有的兄弟，有的

下面案例：将输入一个正文，分别让模型，生成笑话、诗文、故事，最后聚合输出

python 复制代码
from typing_extensions import TypedDict
class State(TypedDict):
    topic: str
    joke: str
    story: str
    poem: str
    combined_output: str # 聚合笑话的内容

# 创建节点
def call_llm_1(state: State):
    """专门写笑话的节点"""
    msg = llm.invoke(f"写一个笑话关于 {state['topic']}")
    return {"joke": msg.content}

def call_llm_2(state: State):
    """专门写故事的节点"""
    msg = llm.invoke(f"写一个故事关于 {state['topic']}")
    return {"story": msg.content}

def call_llm_3(state: State):
    """专门写诗文的节点"""
    msg = llm.invoke(f"写一个诗文关于 {state['topic']}")
    return {"poem": msg.content}

# 聚合节点，整合前面内容
def aggregator(state: State):
    """整合所有的内容，进行最后输出"""
    combined = f"这里有一些，笑话、故事、诗文关于 {state['topic']}!\n\n"
    combined += f"STORY:\n{state['story']}\n\n"
    combined += f"JOKE:\n{state['joke']}\n\n"
    combined += f"POEM:\n{state['poem']}"
    return {"combined_output": combined}

# 创建工作流
parallel_builder = StateGraph(State)
parallel_builder.add_node("call_llm_1", call_llm_1)
parallel_builder.add_node("call_llm_2", call_llm_2)
parallel_builder.add_node("call_llm_3", call_llm_3)
parallel_builder.add_node("aggregator", aggregator)
parallel_builder.set_entry_point("call_llm_1")
parallel_builder.set_entry_point("call_llm_2")
parallel_builder.set_entry_point("call_llm_3")
parallel_builder.add_edge("call_llm_1", "aggregator")
parallel_builder.add_edge("call_llm_2", "aggregator")
parallel_builder.add_edge("call_llm_3", "aggregator")
parallel_builder.add_edge("aggregator", END)
parallel_workflow = parallel_builder.compile()

# Show workflow
display(Image(parallel_workflow.get_graph().draw_mermaid_png()))

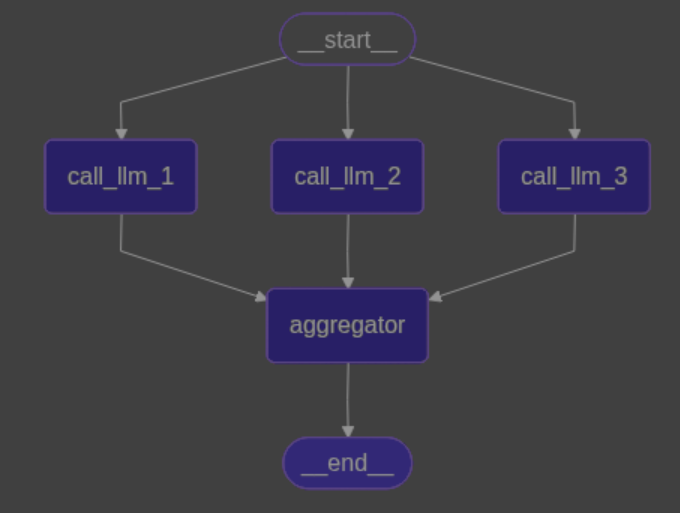

输出的图如下：

我们执行看看

python 复制代码
state = parallel_workflow.invoke({"topic": "西瓜"})
print(state["combined_output"])

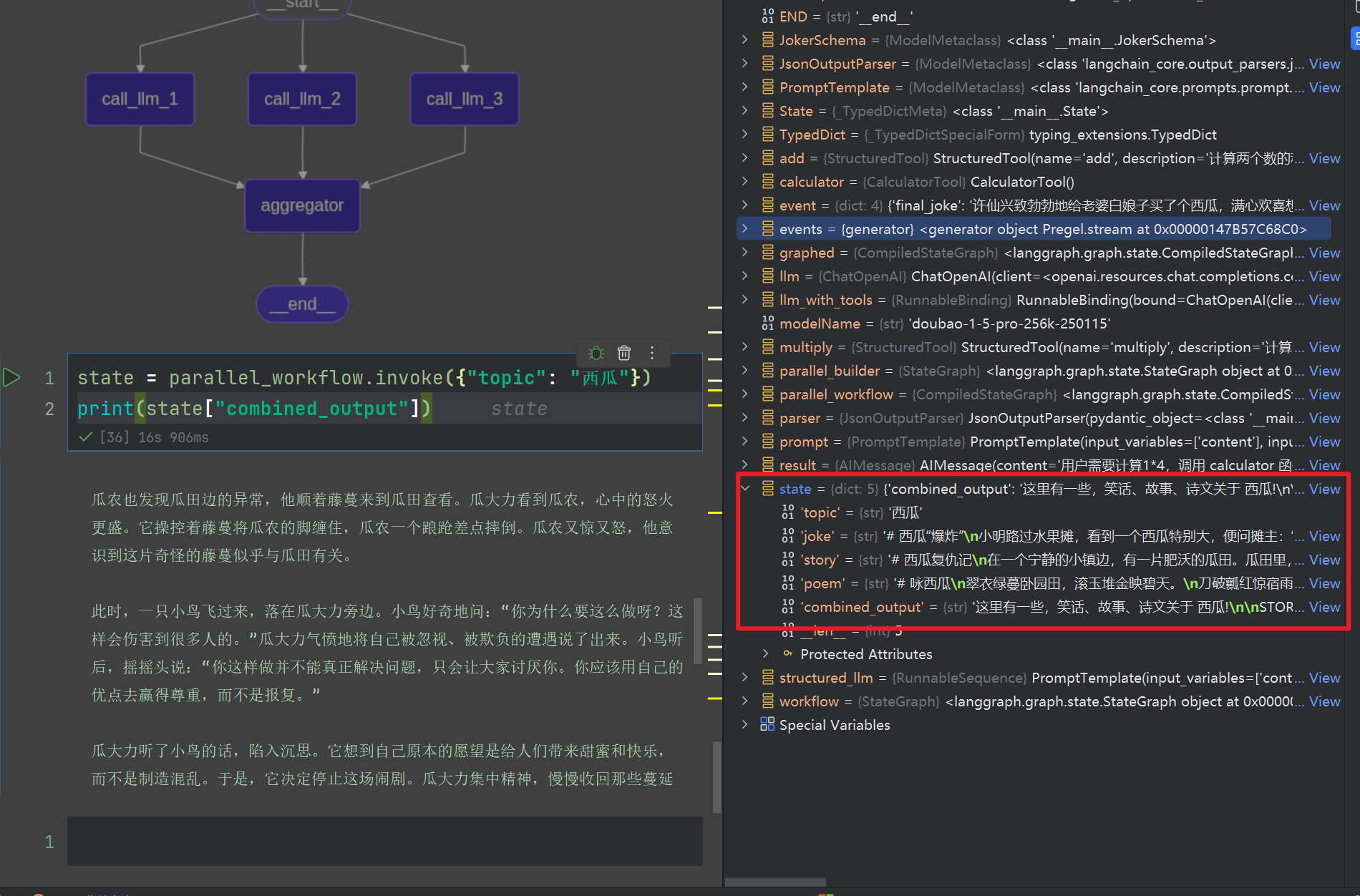

可以看到，状态机State最后的内容

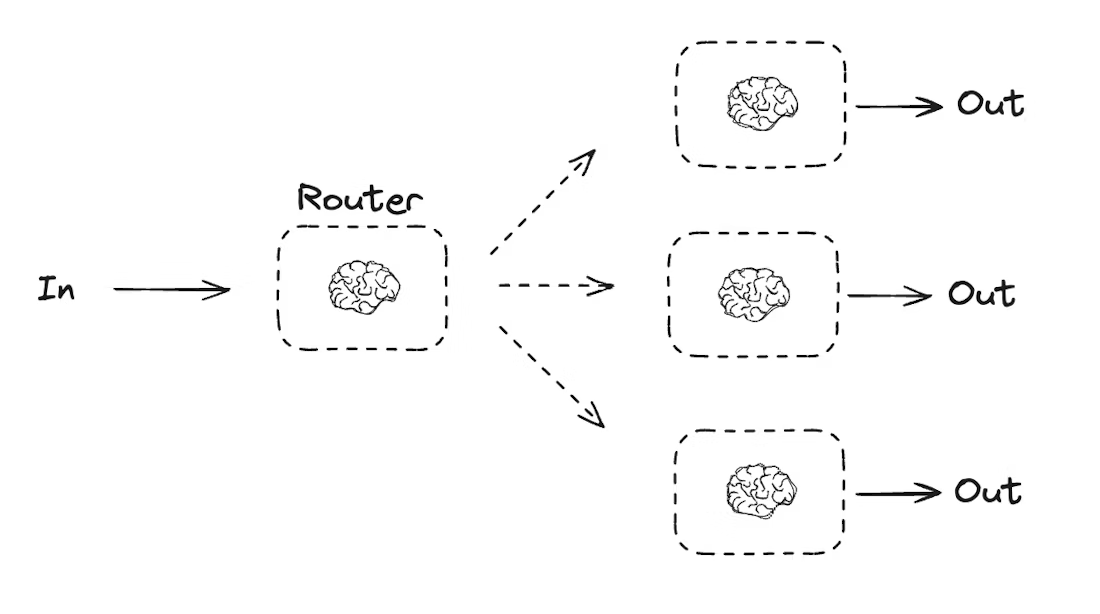

4、路由

在前面的案例中，我们的是输入一个西瓜·，然后同时执行了3个节点，现在，我们将根据用户的需求，由LLM推断选择合适的模型。

现在，我们目标是：用户输入主题，决策后，执行指定节点【笑话，诗文，故事】，最后返回用户

这里，因为用的doubao1.5 不支持结构化输出，所以我们可以参考1.1小节改造，这里用了pydantic的模式

python 复制代码
from pydantic import BaseModel, Field
from langchain_core.output_parsers import PydanticOutputParser
from langchain_core.prompts import PromptTemplate
from typing_extensions import Literal
from langchain_openai import ChatOpenAI
llm = ChatOpenAI(model=modelName)

# 路由，由模型结构化推理出
class Route(BaseModel):
    step: Literal["poem", "story", "joke"] = Field(
        None, description="The next step in the routing process"
    )

# 绑定Pydantic模型
parser = PydanticOutputParser(pydantic_object=Route)

# 构造Prompt模板，注入格式化指令
prompt = PromptTemplate(
    template="根据用户输入，决定应该生成诗歌(poem)、故事(story)还是笑话(joke)。\n{format_instructions}\n\n用户输入: {content}",
    input_variables=["content"],
    partial_variables={"format_instructions": parser.get_format_instructions()},
)
# 构建调用链：Prompt -> LLM -> json
route_llm = prompt | llm | parser

现在，我们继续剩余节点

python 复制代码
from langchain.messages import HumanMessage, SystemMessage

# State
class State(TypedDict):
    input: str
    decision: str
    output: str

# 创建节点
def call_llm_1(state: State):
    """专门写笑话的节点"""
    msg = llm.invoke(f"写一个笑话关于 {state['input']}")
    return {"output": msg.content}

def call_llm_2(state: State):
    """专门写故事的节点"""
    msg = llm.invoke(f"写一个故事关于 {state['input']}")
    return {"output": msg.content}

def call_llm_3(state: State):
    """专门写诗文的节点"""
    msg = llm.invoke(f"写一个诗文关于 {state['input']}")
    return {"output": msg.content}


def llm_call_router(state: State):
    """将输入路由到合适的节点"""

    # 运行带有结构化输出的增强型大型语言模型（LLM），让其推理出决策
    decision = route_llm.invoke(
        [
            SystemMessage(
                content="Route the input to story, joke, or poem based on the user's request."
            ),
            HumanMessage(content=state["input"]),
        ]
    )

    return {"decision": decision.step}

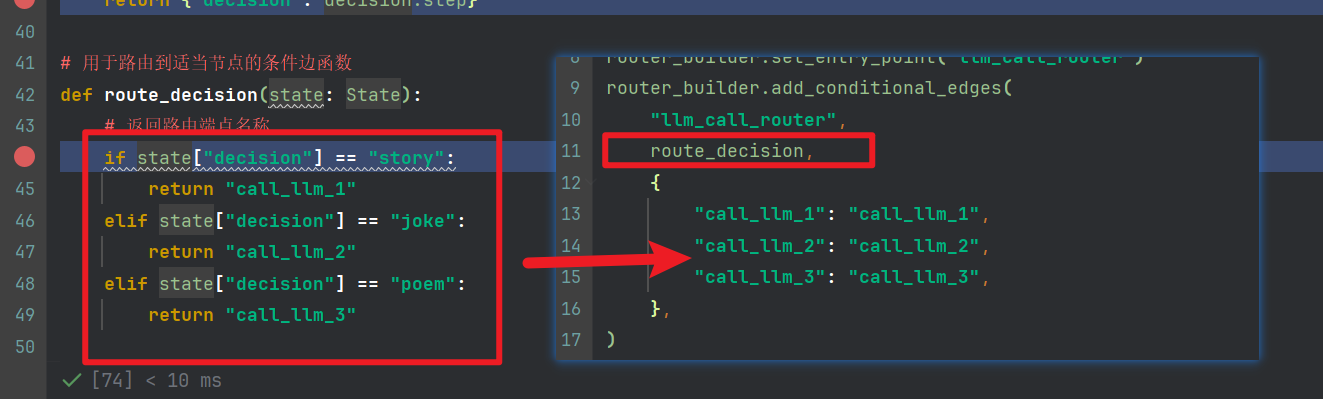

# 用于路由到适当节点的条件边函数
def route_decision(state: State):
    # 返回路由端点名称
    if state["decision"] == "story":
        return "call_llm_1"
    elif state["decision"] == "joke":
        return "call_llm_2"
    elif state["decision"] == "poem":
        return "call_llm_3"

# 创建工作流
router_builder = StateGraph(State)
router_builder.add_node("call_llm_1", call_llm_1)
router_builder.add_node("call_llm_2", call_llm_2)
router_builder.add_node("call_llm_3", call_llm_3)
router_builder.add_node("llm_call_router", llm_call_router)

router_builder.set_entry_point("llm_call_router")
router_builder.add_conditional_edges(
    "llm_call_router",
    route_decision,
    {
        "call_llm_1": "call_llm_1",
        "call_llm_2": "call_llm_2",
        "call_llm_3": "call_llm_3",
    },
)
router_builder.add_edge("call_llm_1", END)
router_builder.add_edge("call_llm_2", END)
router_builder.add_edge("call_llm_3", END)

# Compile workflow
router_workflow = router_builder.compile()

# Show the workflow
display(Image(router_workflow.get_graph().draw_mermaid_png()))

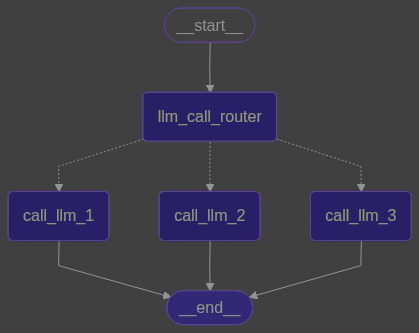

输出图如下：

新增了一个llm_call_router，推理节点，该节点让模型返回推理用户输入的目标是下面3个的那个一个，返回决策
["poem", "story", "joke"]

然后配合，路由节点，返回端点的名称，去执行相应的节点

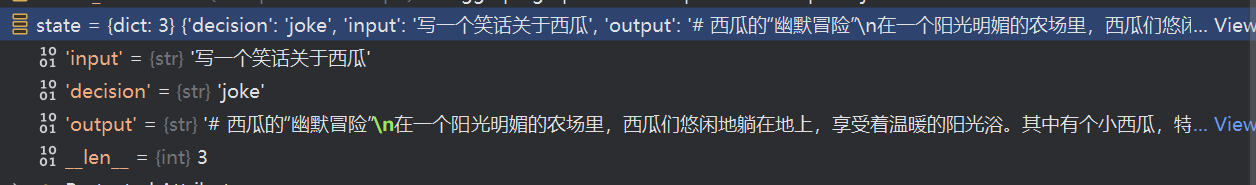

最终运行

python 复制代码
state = router_workflow.invoke({"input": "写一个笑话关于西瓜"})
print(state["output"])

可以看到，图状态已经完成了记录

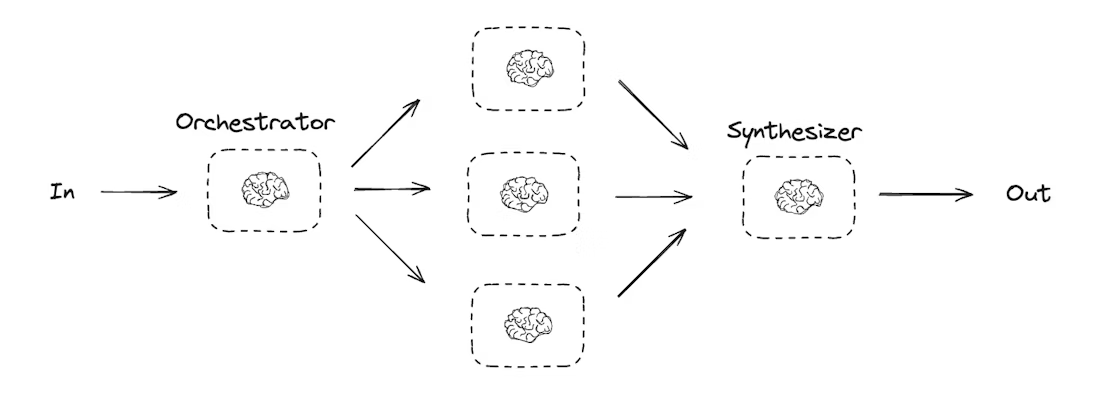

5、协调器

在上小节，我们实现了：用户输入主题，决策后，执行指定节点【笑话，诗文，故事】，最后返回用户。

现在我们的目标：用户需输入正文，要根据正文撰写一篇报告

  • 根据内容，交给大纲节点，生成《大纲-章节》，可能会有多个章节
  • 创建一个章节节点，根据章节描述撰写内容
  • 创建一个工作节点(协调器)，根据所有章节，利用send并发交给章节节点撰写章节内容
  • 创建一个聚合节点，根据前面所有章节内容，聚合回复，生成最终报告

5.1 增强LLM的结构输出能力

首先，我们先增强模型的输出，让其输出指定结构的内容

python 复制代码
from langchain_openai import ChatOpenAI
from typing import Annotated, List
from pydantic import BaseModel, Field
# 报告-《大纲章节》-schemas
class Section(BaseModel):
    name: str = Field(
        description="章节主题名称",
    )
    description: str = Field(
        description="章节内容需要符合章节主题，并且摘要内容",
    )
# 报告-章节列表-schemas
class Sections(BaseModel):
    sections: List[Section] = Field(
        description="章节列表",
    )
llm = ChatOpenAI(model=modelName)
# 格式化模型输出的结果
from langchain_core.output_parsers import PydanticOutputParser
from langchain_core.prompts import PromptTemplate

parser = PydanticOutputParser(pydantic_object=Sections)

# 构造Prompt模板，注入格式化指令
prompt = PromptTemplate(
    template="返回内容必须符合以下：\n{format_instructions}\n\n{topic}",
    input_variables=["topic"],
    partial_variables={"format_instructions": parser.get_format_instructions()},
)
# 构建调用链：Prompt -> LLM -> pydantic解析器
planner = prompt | llm | parser

5.2 创建工作节点

现在我们要创建节点

  • 定义了2个状态，State，WorkerState

  • 定义了3个节点

    • orchestrator节点 根据用户输入正文，调用planner模型输出计划大纲 [{章节主题name,章节摘要description},]，更新State中的sections

    • llm_call节点 根据State中的sections的章节主题nam，章节摘要description，调用llm模型，完成章节内容,同时更新WorkerState跟State的completed_sections

    • synthesizer节点 聚合State中的completed_sections内容，生成最终报告，更新State中的final_report

  • 利用Send 方法，实现并行执行章节节点撰写章节内容

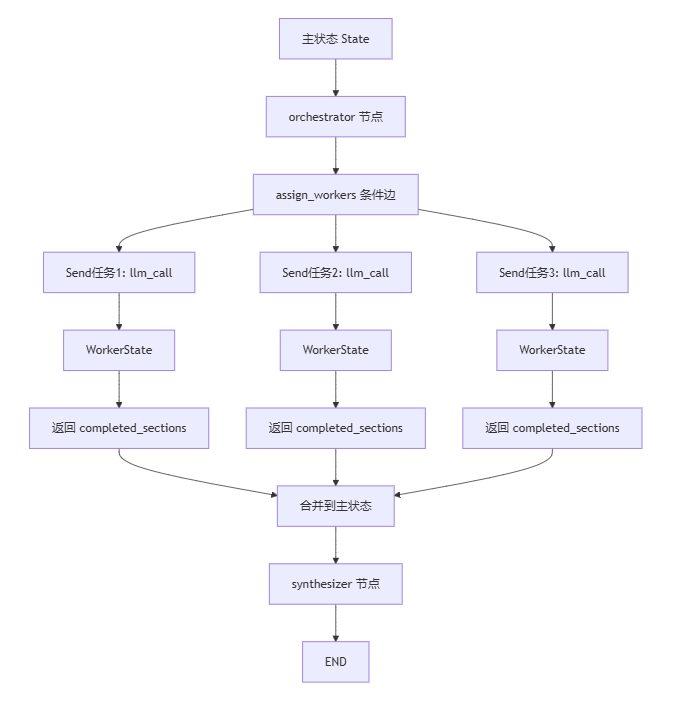

假定，输出了3个章节跟摘要，此时会动态生成3个工作节点

python 复制代码
from langgraph.graph import StateGraph,END
from langgraph.types import Send
import operator

# 定义图状态-1
class State(TypedDict):
    topic: str  # 章节主题
    sections: list[Section]  # 章节列表内容[{主题,摘要},....]
    completed_sections: Annotated[list, operator.add]  # 所有子章节详细内容
    final_report: str  # 最终报告

# Annotated 类型与 operator.add 确保新消息被追加到现有列表中，而不是替换它

# 工作状态-2
class WorkerState(TypedDict):
    section: Section # 章节主题摘要
    completed_sections: Annotated[list, operator.add] # 章节对应的内容

##################### 创建节点 ########################
def orchestrator(state: State):
    """协调器：为用户输入报告正文topic，生成计划大纲"""

    # 生成报告大纲 这里是结构化planner-llm输出，为[{主题,章节摘要},....]
    report_sections = planner.invoke(
        [
            # SystemMessage(content=f"为报告生成一个详细的计划大纲。你可以参考内容{content}"),
            SystemMessage(content="为报告生成一个详细的计划大纲。"),
            HumanMessage(content=f"报告主题是：{state['topic']}"),
        ]
    )

    return {"sections": report_sections.sections}

def llm_call(state: WorkerState):
    """
    工作节点：撰写报告的一个章节
    """
    # 生成章节内容
    section = llm.invoke(
        [
            SystemMessage(
                content="根据提供的章节名称和描述撰写报告章节。每个章节不要包含前言。使用markdown格式。"
            ),
            HumanMessage(
                content=f"章节名称：{state['section'].name}，章节描述：{state['section'].description}"
            ),
        ]
    )
    # 将完成的章节写入已完成章节列表
    return {"completed_sections": [section.content]}

def synthesizer(state: State):
    """聚合节点：将各章节合成完整报告"""

    # 已完成章节列表
    completed_sections = state["completed_sections"]

    # 将完成的章节格式化为字符串，用作最终报告的上下文
    completed_report_sections = "\n\n---\n\n".join(completed_sections)

    return {"final_report": completed_report_sections}

# 条件边函数，创建llm_call工作节点，每个节点撰写报告的一个章节
def assign_workers(state: State):
    """为计划中的每个章节分配一个工作节点"""

    # 通过Send() API并行启动章节撰写
    return [Send("llm_call", {"section": s}) for s in state["sections"]]

5.3 构建工作流

现在我们构建工作流

python 复制代码
# 构建工作流
orchestrator_worker_builder = StateGraph(State)

# 添加节点
orchestrator_worker_builder.add_node("orchestrator", orchestrator)
orchestrator_worker_builder.add_node("llm_call", llm_call)
orchestrator_worker_builder.add_node("synthesizer", synthesizer)

# 添加边连接节点
orchestrator_worker_builder.set_entry_point("orchestrator") # 为用户输入报告正文topic，生成计划大纲
orchestrator_worker_builder.add_conditional_edges(
    "orchestrator", assign_workers, ["llm_call"]
)
orchestrator_worker_builder.add_edge("llm_call", "synthesizer")
orchestrator_worker_builder.add_edge("synthesizer", END)

# 编译工作流
orchestrator_worker = orchestrator_worker_builder.compile()

# 显示工作流
display(Image(orchestrator_worker.get_graph().draw_mermaid_png()))

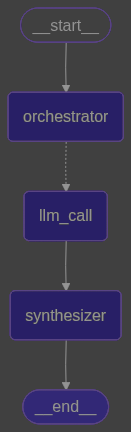

尽管图显示，只有llm_call,但是实际上是根据章节数目，自动创建llm_call的调用，参考我上面的那副图

5.4 运行代码

我们运行代码看看

python 复制代码
state = orchestrator_worker.invoke({
                                       "topic": "创建一份关于海运物流运输方案报告，'从盐田港到洛杉矶港运输1个40HQ集装箱的服装，预计一周内（2025年11月30日前）发货',要求有一个最终章节，船期，运价，等服务"})
from IPython.display import Markdown
Markdown(state["final_report"])

5.4 debug分析代码

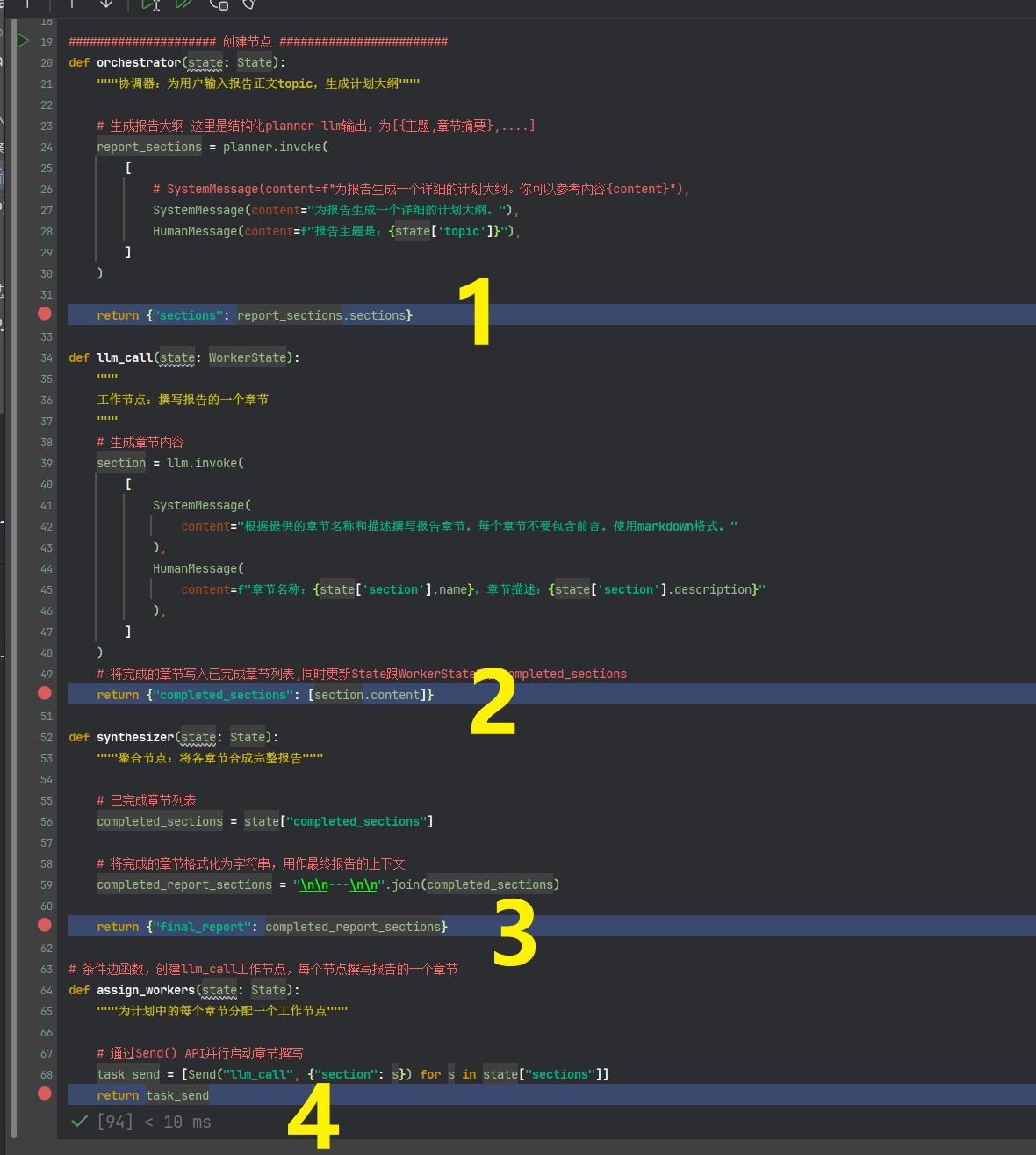

我们在下面4处打上debug

在代码运行处debugger运行，首先进入第1个debugger处

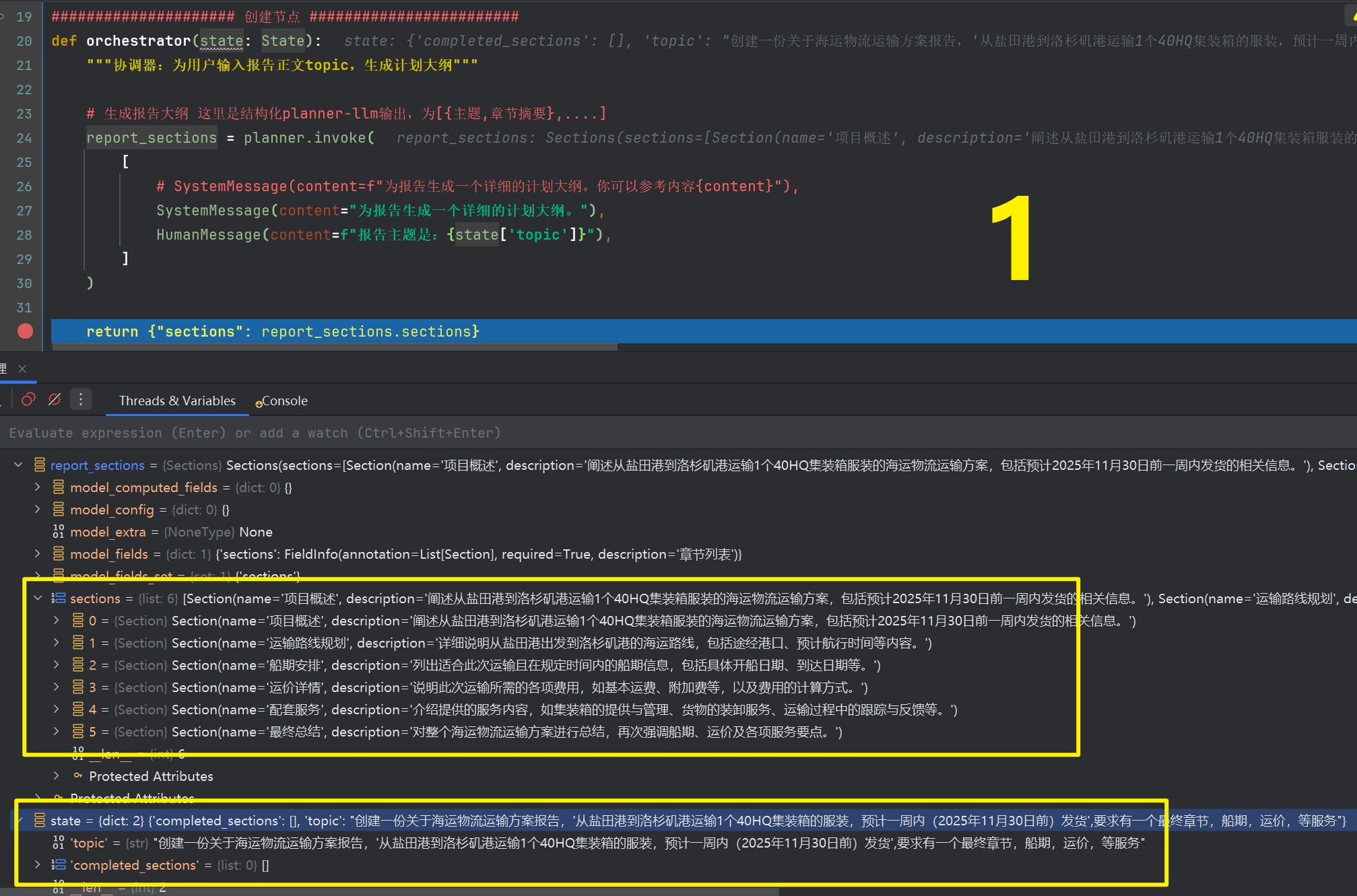

看第一个节点的堆栈，可以看到生成了6个章节标题及其章节内容描述

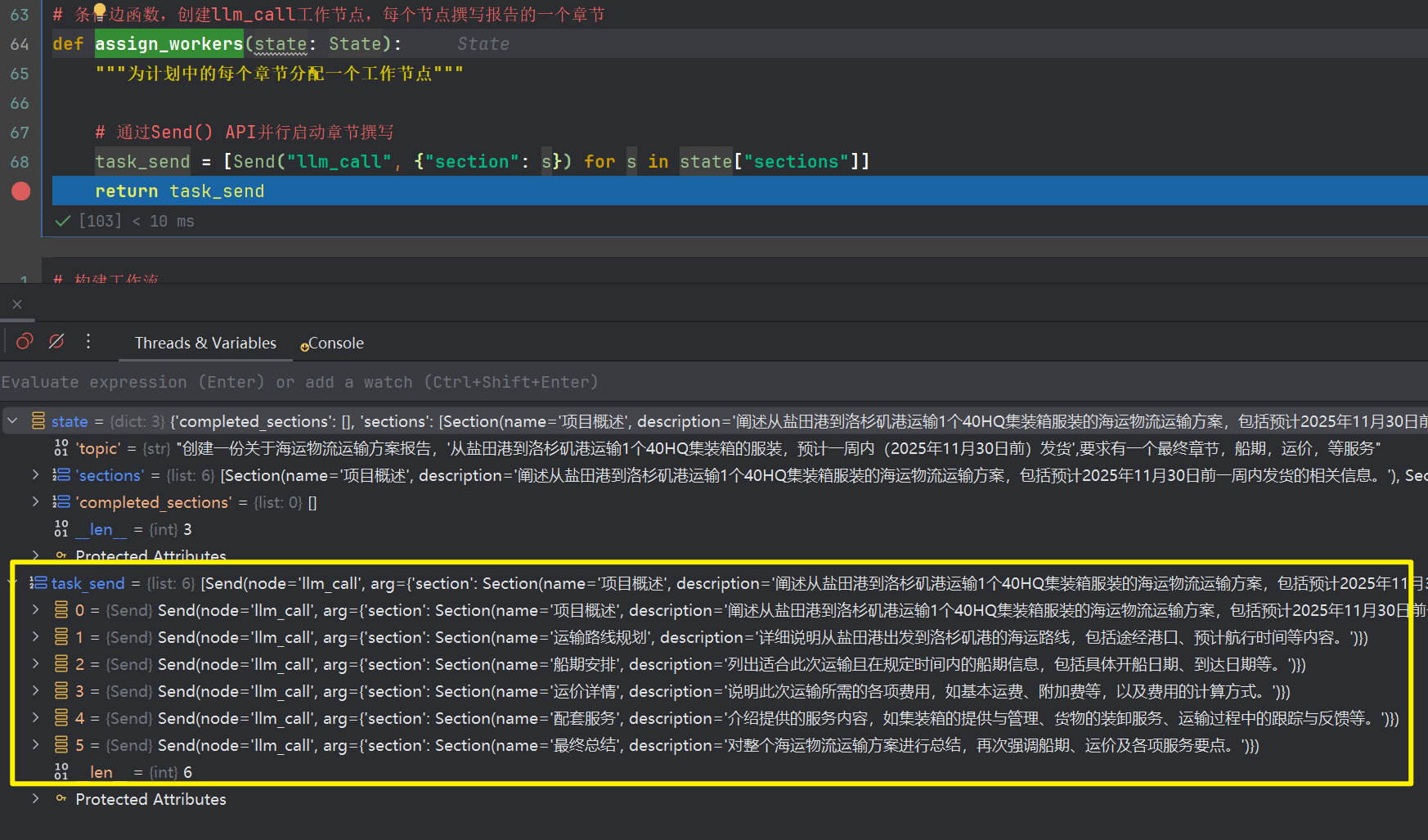

控制台按F，会运行到第4个黄色debugger处，这里是assign_workers 节点，开始准备分发任务了

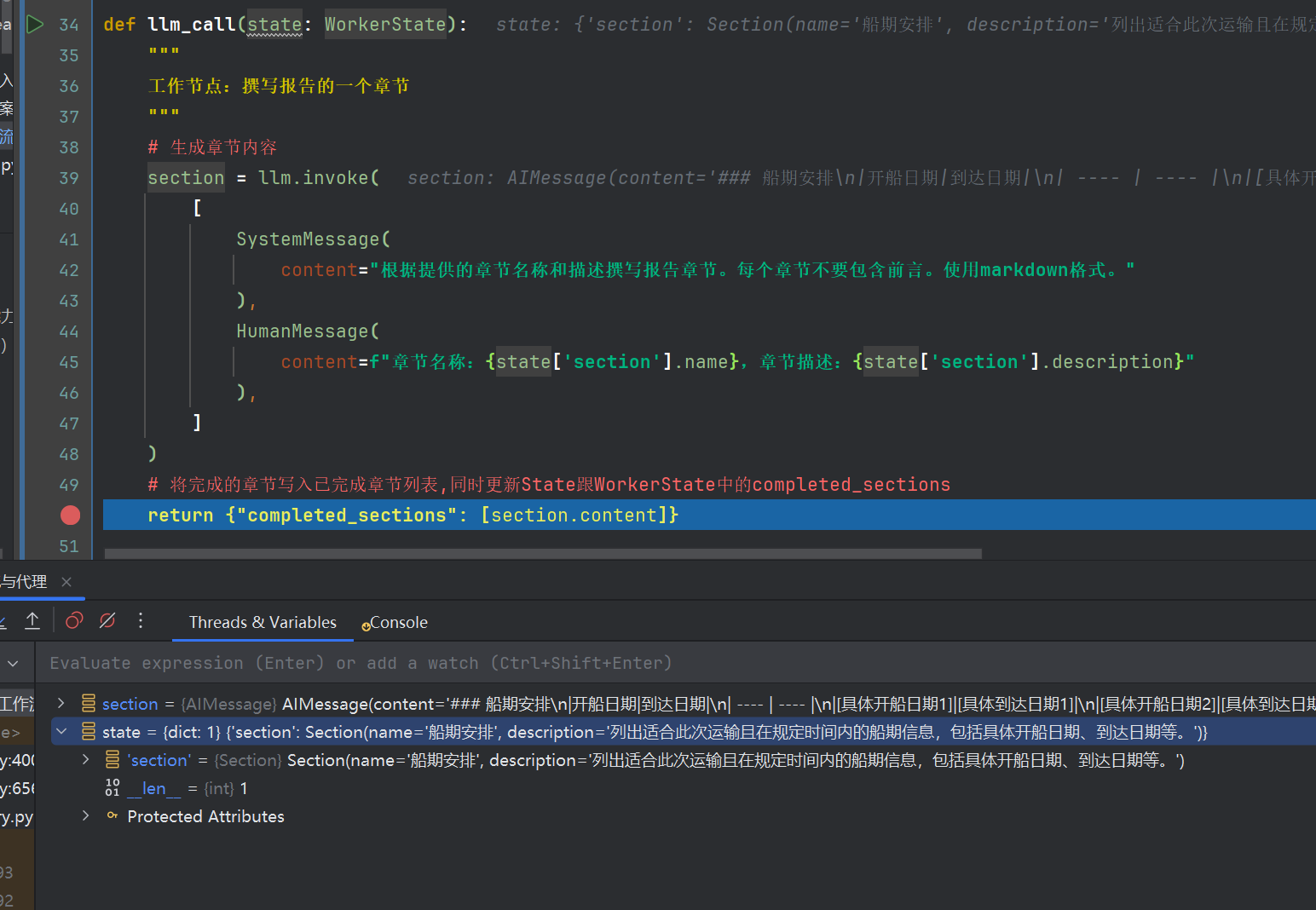

继续运行F9，到llm_call黄色debugger序号第2处，因为有6个章节，你要按6次F9，这个过程在运行工作节点根据任务，撰写章节内容，第7次F9，才会跳转到synthesizer聚合节点

知识点：注意，因为在2个状态机State跟WorkerState都有completed_sections这个字段，在langgraph机制中，同一个工作流，虽然是不同状态机，但是存在相同字段都会进行更新。

后面进阶部分会详细介绍，状态机集成，跟子状态机等等操作

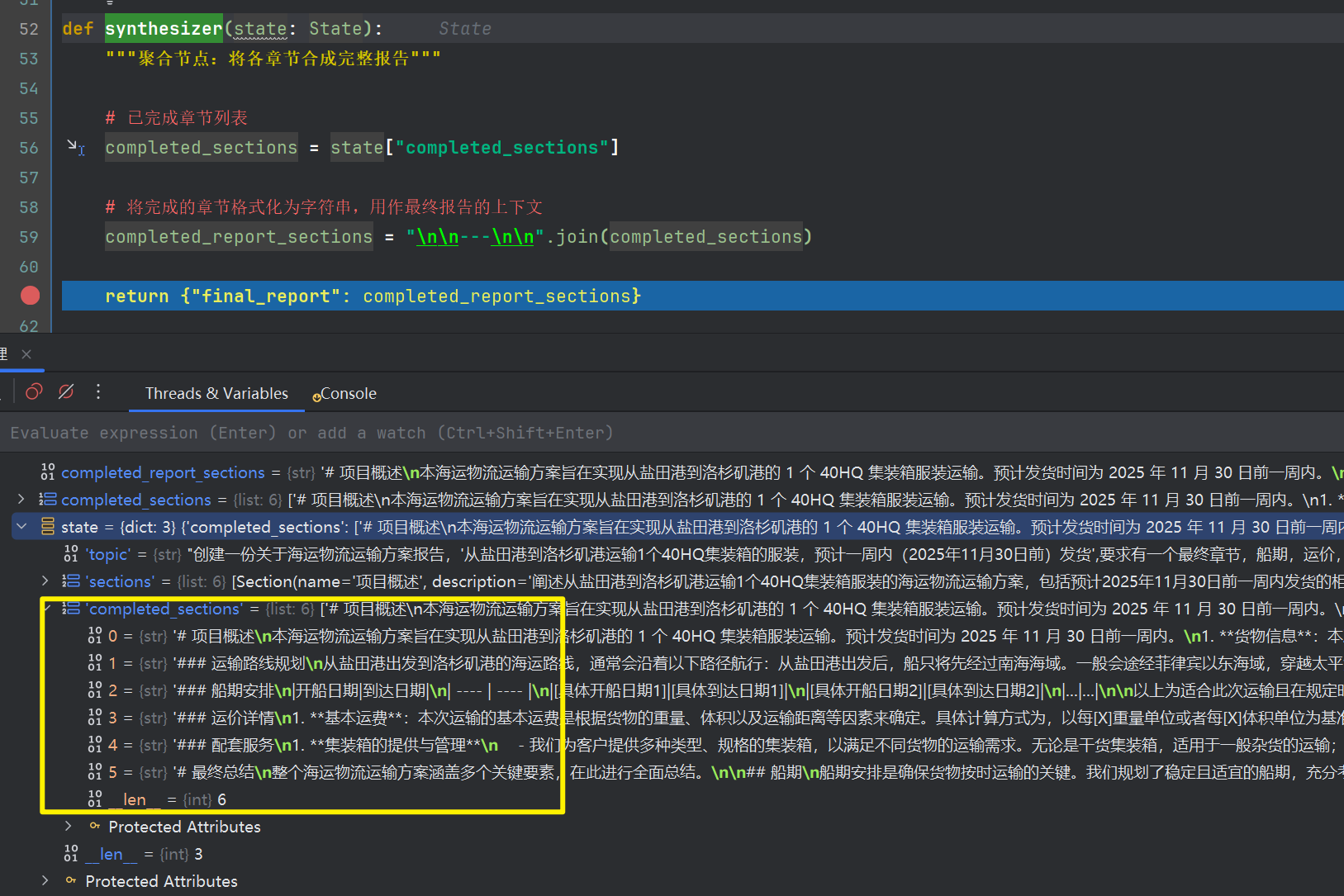

当跳转到黄色序号第3处debugger处，此时要聚合所有内容，生成最终报告

整个过程，一定要debugge，研究一下堆栈，状态机的变化！百说，不如一练

6、评估器

在前面的2、我们构建了笑话案例

  • 第2小节，用户输入笑话主题，生成笑话内容，然后
    • 好笑，直接输出笑话内容给用户
    • 不好笑，优化改进笑话后再给用户，不好笑的判断规则是我们预先设置的"？"跟"！"来判断的，并且仅有一次优化就结束

那现在，真实情况是，模型输出的笑话，尽管经过了改进，但是大概率还是不好笑.

是否能够让模型进入类似递归操作，多次判断，进入循环呢？直到笑话好笑

下面案例就是解决这个内容，让我们开始吧！gogogo!

首先，我们增强LLM的输出结果

python 复制代码
from langchain_openai.chat_models import ChatOpenAI
from langchain_core.prompts import PromptTemplate
from langchain_core.output_parsers import PydanticOutputParser

# 创建模型
llm = ChatOpenAI(model=modelName)

# 用于评估的结构化输出模式
class Feedback(BaseModel):
    grade: Literal["funny", "not funny"] = Field(
        description="判断笑话是否有趣",
    )
    feedback: str = Field(
        description="如果笑话不有趣，提供改进建议",
    )
parser = PydanticOutputParser(pydantic_object=Feedback)
# 构造Prompt模板，注入格式化指令
prompt = PromptTemplate(
    template="返回内容必须符合以下：\n{format_instructions}\n\n{topic}",
    input_variables=["topic"],
    partial_variables={"format_instructions": parser.get_format_instructions()},
)
# 构建调用链：Prompt -> LLM -> JSON解析器
evaluator = prompt | llm | parser

然后我们创建2个节点，跟一个路由函数

  • llm_call_generator节点 根据State状态机进行了判断，是生成笑话，还是根据反馈节点，改进笑话，这里直接调用的是llm
  • llm_call_evaluator节点 ，根据生成笑话节点，评估笑话是否好笑，输出评估结果，调用的是evaluator增强结构后的模型
  • route_joke节点，配合条件边，判断State中funny_or_not 以指向不同步骤

注意！，因为为了更好直观体验，我这边llm_call_generator节点，第一次生成笑话的时候，是故事生成

python 复制代码
from typing_extensions import TypedDict

# 定义图状态
class State(TypedDict):
    joke: str # 笑话内容
    topic: str # 用户输入的正文
    feedback: str # 如果笑话不好笑的话，改进建议
    funny_or_not: str # funny 或者 not_funny

# 笑话生成节点
def llm_call_generator(state: State):
    """LLM生成笑话"""
    print("\n" + "=" * 10, "调用笑话生成", "=" * 10)
    if state.get("feedback"):
        msg = llm.invoke(
            f"写一个关于{state['topic']}的笑话，但要考虑以下反馈：{state['feedback']}"
        )
    else:
        msg = llm.invoke(f"写一个关于{state['topic']}的故事，50字左右即可")  # ps：为了能够走通链路，所以这里为 `故事`
    print("生成笑话：\n", {"joke": msg.content})
    return {"joke": msg.content}

# 笑话评估节点
def llm_call_evaluator(state: State):
    """LLM评估笑话"""
    print("\n" + "=" * 10, "LLM评估笑话", "=" * 10)
    grade = evaluator.invoke(f"评估这个笑话好不好笑，是否有亮点：{state['joke']}")
    print("评估结果\n", {"funny_or_not": grade.grade, "feedback": grade.feedback})
    return {"funny_or_not": grade.grade, "feedback": grade.feedback}

# 条件边函数，根据评估器的反馈路由回笑话生成器或结束
def route_joke(state: State):
    """根据评估器的反馈路由回笑话生成器或结束"""
    if state["funny_or_not"] == "funny":
        return "接受"
    elif state["funny_or_not"] == "not funny":
        return "拒绝+反馈"

现在，我们构建工作流

python 复制代码
from langgraph.graph import StateGraph

# 构建工作流
optimizer_builder = StateGraph(State)

# 添加节点
optimizer_builder.add_node("llm_call_generator", llm_call_generator)
optimizer_builder.add_node("llm_call_evaluator", llm_call_evaluator)

# 添加边连接节点
optimizer_builder.set_entry_point("llm_call_generator")
optimizer_builder.add_edge("llm_call_generator", "llm_call_evaluator")
optimizer_builder.add_conditional_edges(
    "llm_call_evaluator",
    route_joke,
    {  # route_joke返回的名称：要访问的下一个节点名称
        "接受": END,
        "拒绝+反馈": "llm_call_generator",
    },
)

# 编译工作流
optimizer_workflow = optimizer_builder.compile()

# 显示工作流
from IPython.display import Image, display
display(Image(optimizer_workflow.get_graph().draw_mermaid_png()))

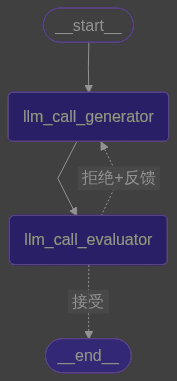

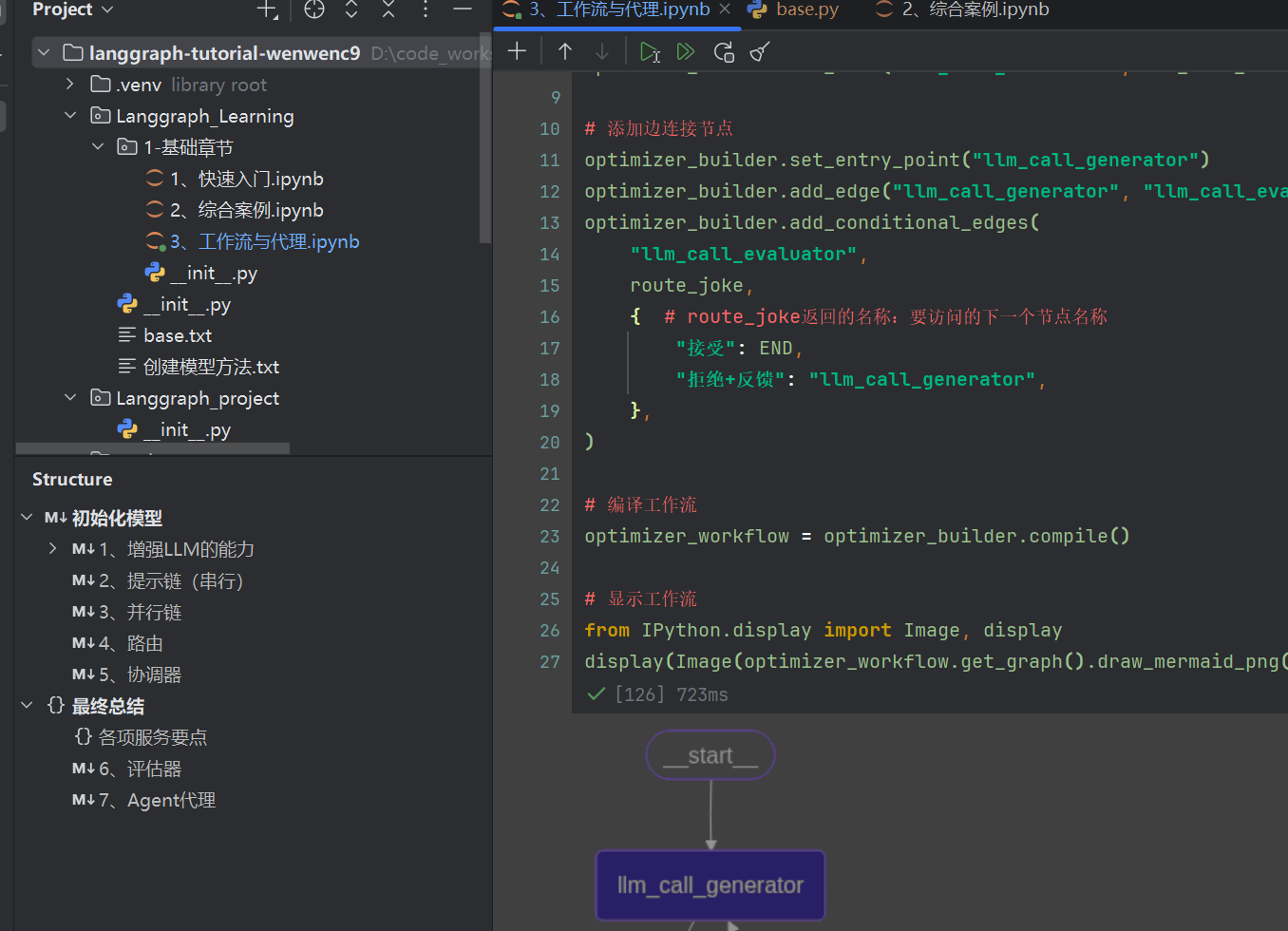

呈现效果如下：

我们调用看看

python 复制代码
# 调用
state = optimizer_workflow.invoke({"topic": "猫"})
print(state["joke"])

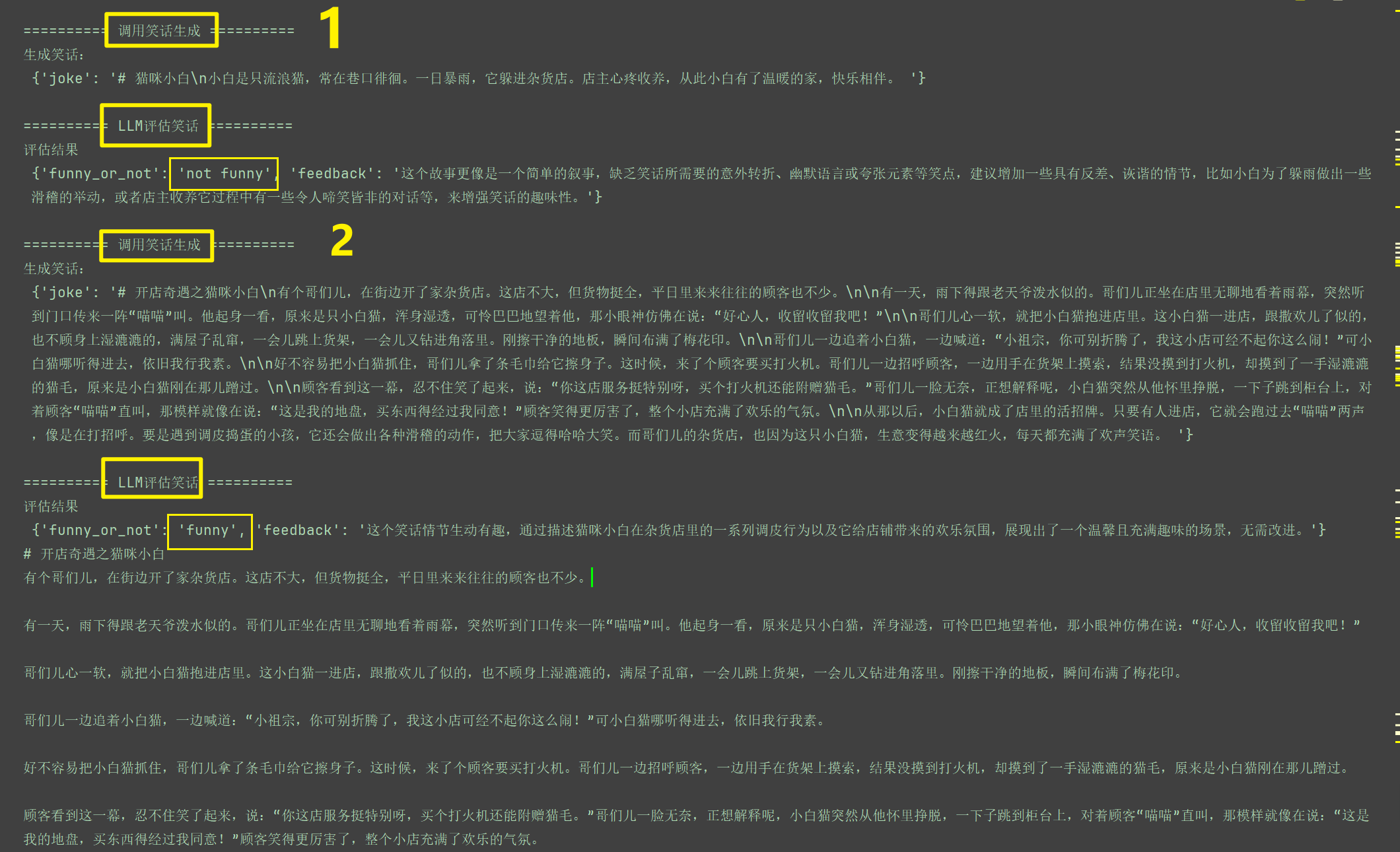

输出结果如下,可以看到进行了2轮：

7、Agent代理

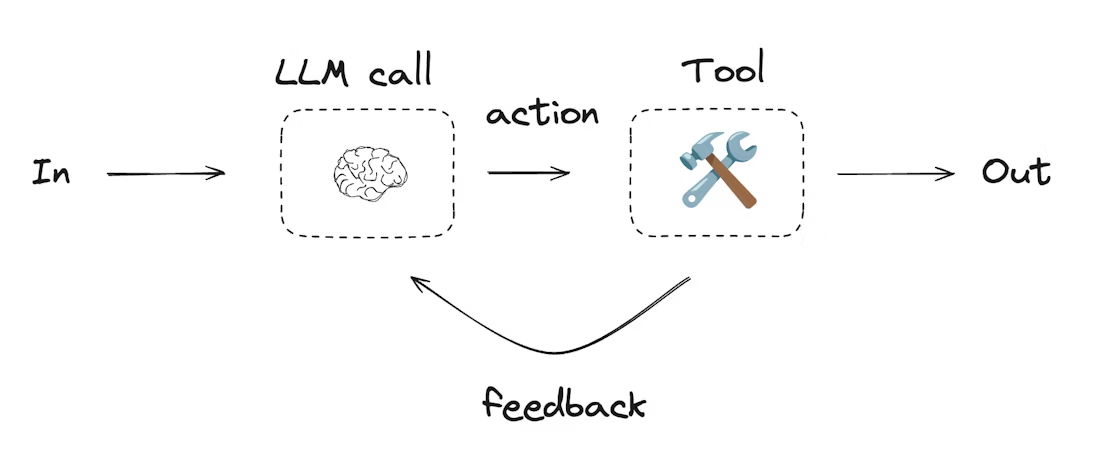

Agent，一般来说，能够自主选择工具使用，特性问题可以调用已有工具解决，普通问题可以直接回答

下面的案例正如我上面所说的，我们将完成这块的学习。

7.1 构建Agent

首先，我们为模型绑定工具，一个是数值相加的，一个是根据姓名查询个人资料的

python 复制代码
from langchain_openai.chat_models import ChatOpenAI
from langchain_core.tools import tool

# 基础模型
llm = ChatOpenAI(model=modelName)

# 创建一个加法工具
@tool
def add(a: int, b: int) -> int:
    """Adds a and b.

    Args:
        a: first int
        b: second int
    """
    return a + b


# 个人资料查询
@tool
def queryPersonal(name: str) -> dict:
    """
        查询个人资料
    Args:
        name: 姓名
    """
    return {
        "name": name,
        "age": 18,
        "love": "唱跳RAP"
    }


tools = [add, queryPersonal]
tools_by_name = {tool.name: tool for tool in tools}
llm_with_tools = llm.bind_tools(tools) # 能够使用工具的LLM

然后，我们创建节点跟路由

  • llm_call节点，模型调用节点，根据用户问题，进行执行安排
  • tool_node节点，工具执行节点，执行 llm_call节点推理的工具
  • should_continue路由，判断是否结束回复
python 复制代码

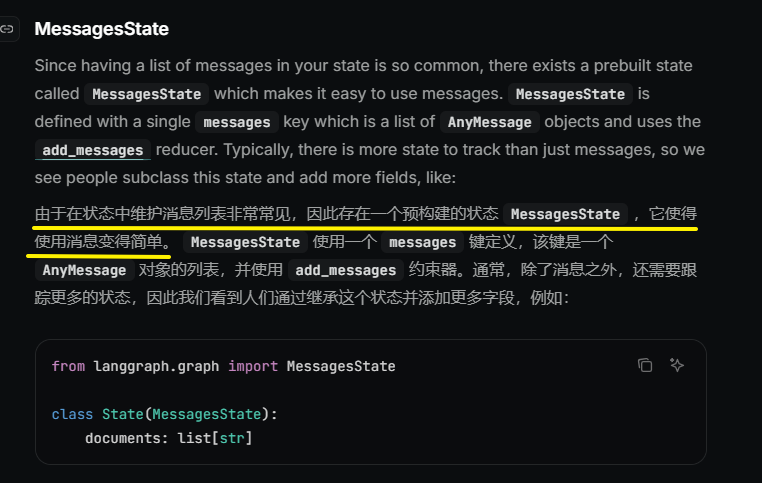

from langgraph.graph import MessagesState
from langchain_core.messages import SystemMessage, HumanMessage, ToolMessage

# 模型调用节点
def llm_call(state: MessagesState):
    """LLM决定是否调用工具"""

    return {
        "messages": [
            llm_with_tools.invoke(
                [
                    SystemMessage(
                        content="你是一个有用的助手，根据用户问题选择合适的工具调用，或者不用调用工具"
                    )
                ]
                + state["messages"]
            )
        ]
    }

# 执行工具的节点
def tool_node(state: dict):
    """执行工具调用"""

    result = []
    for tool_call in state["messages"][-1].tool_calls:
        tool = tools_by_name[tool_call["name"]]
        observation = tool.invoke(tool_call["args"])
        result.append(ToolMessage(content=observation, tool_call_id=tool_call["id"]))
    return {"messages": result}


# 条件边函数，根据LLM是否进行工具调用来路由到工具节点或结束
def should_continue(state: MessagesState) -> Literal["environment", END]:
    """根据LLM是否进行工具调用来决定是否继续循环或停止"""

    messages = state["messages"]
    last_message = messages[-1]
    # 如果LLM进行工具调用，则跳转到工具节点
    if last_message.tool_calls:
        return "执行工具"
    # 否则，我们停止（回复用户）
    return END

现在我们构建工作流

python 复制代码
# 构建工作流
agent_builder = StateGraph(MessagesState)

# 添加节点
agent_builder.add_node("llm_call", llm_call)
agent_builder.add_node("tool_node", tool_node)

# 添加边连接节点
agent_builder.set_entry_point("llm_call")
agent_builder.add_conditional_edges(
    "llm_call",
    should_continue,
    {
        # should_continue返回的名称：要访问的下一个节点名称 ps 这里访问的是工具
        "执行工具": "tool_node",
        END: END,
    },
)
agent_builder.add_edge("tool_node", "llm_call")

# 编译代理
agent = agent_builder.compile()

# 显示代理
display(Image(agent.get_graph(xray=True).draw_mermaid_png()))

7.2 运行代码&分析代码

7.2.1 同时触发两个工具

这次我们尝试，输入的问题，涉及到两个工具的调用

python 复制代码
messages = [HumanMessage(content="将3加上4,并且帮我查询稳稳的个人资料")]
messages = agent.invoke({"messages": messages})
for m in messages["messages"]:
    m.pretty_print()

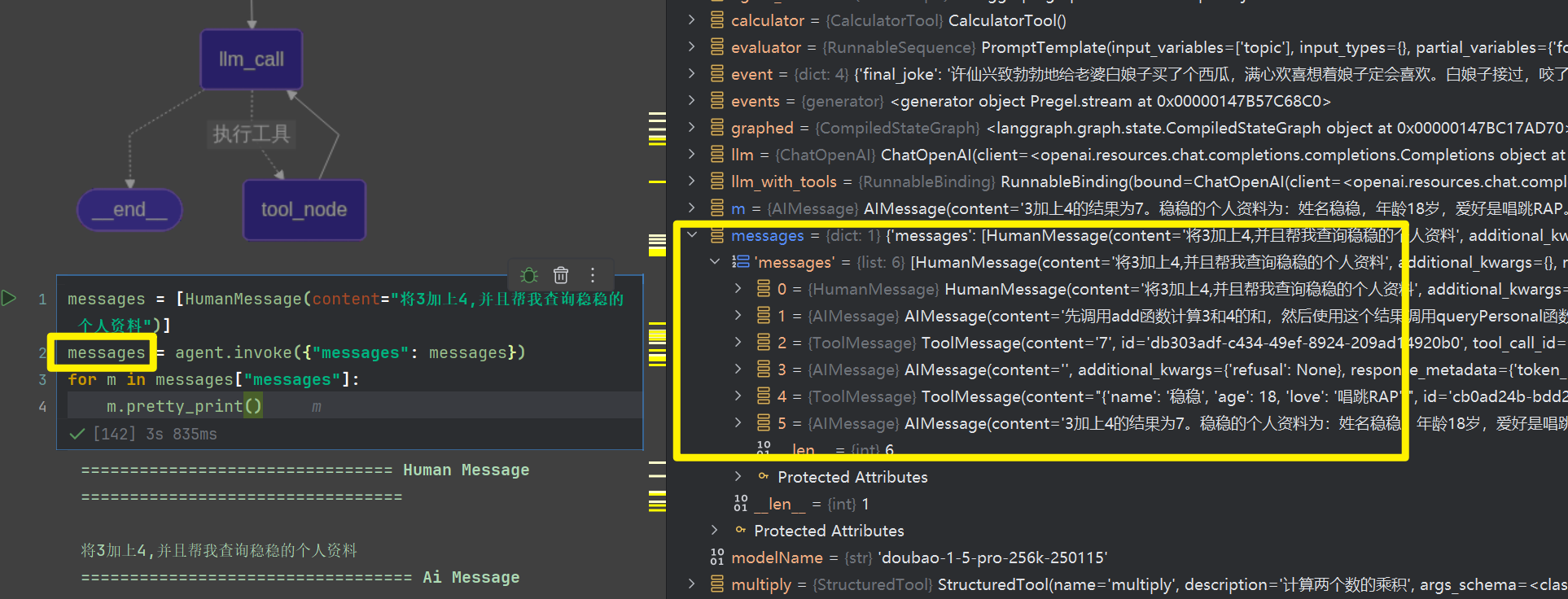

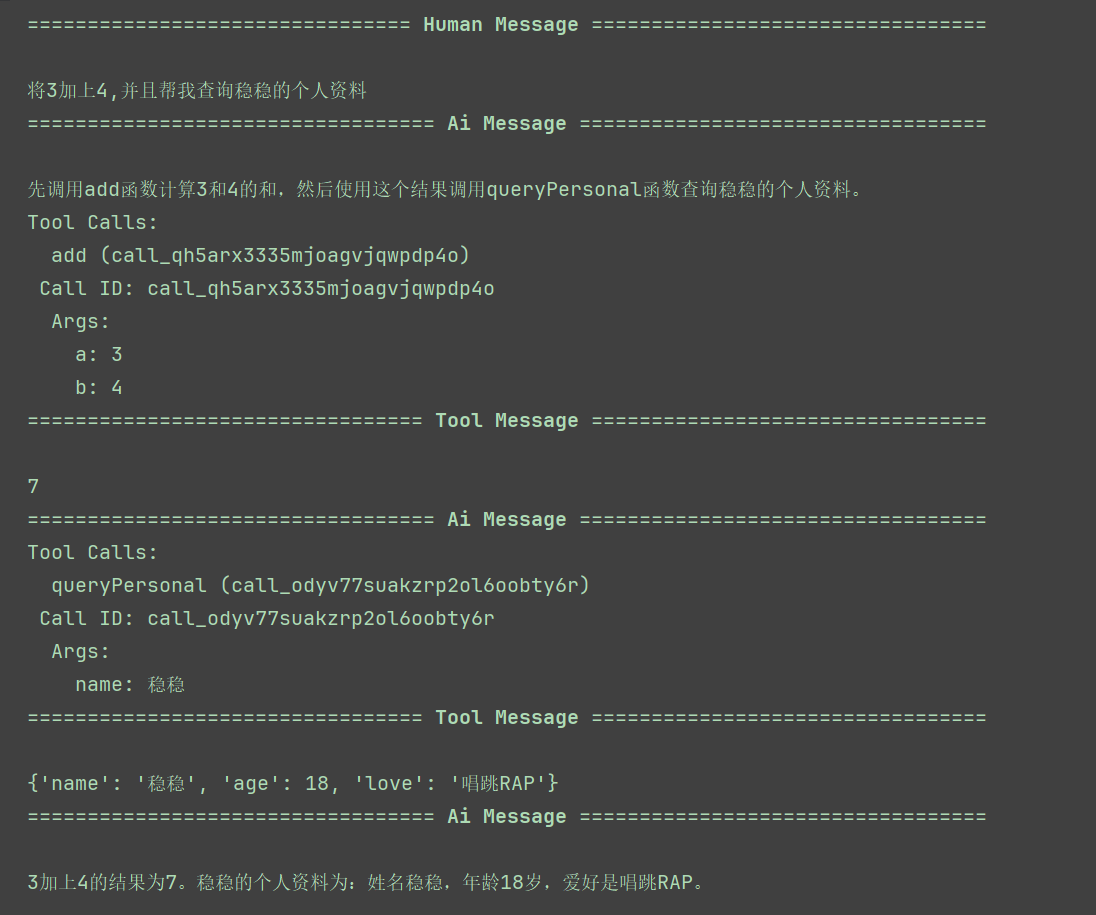

输出如下

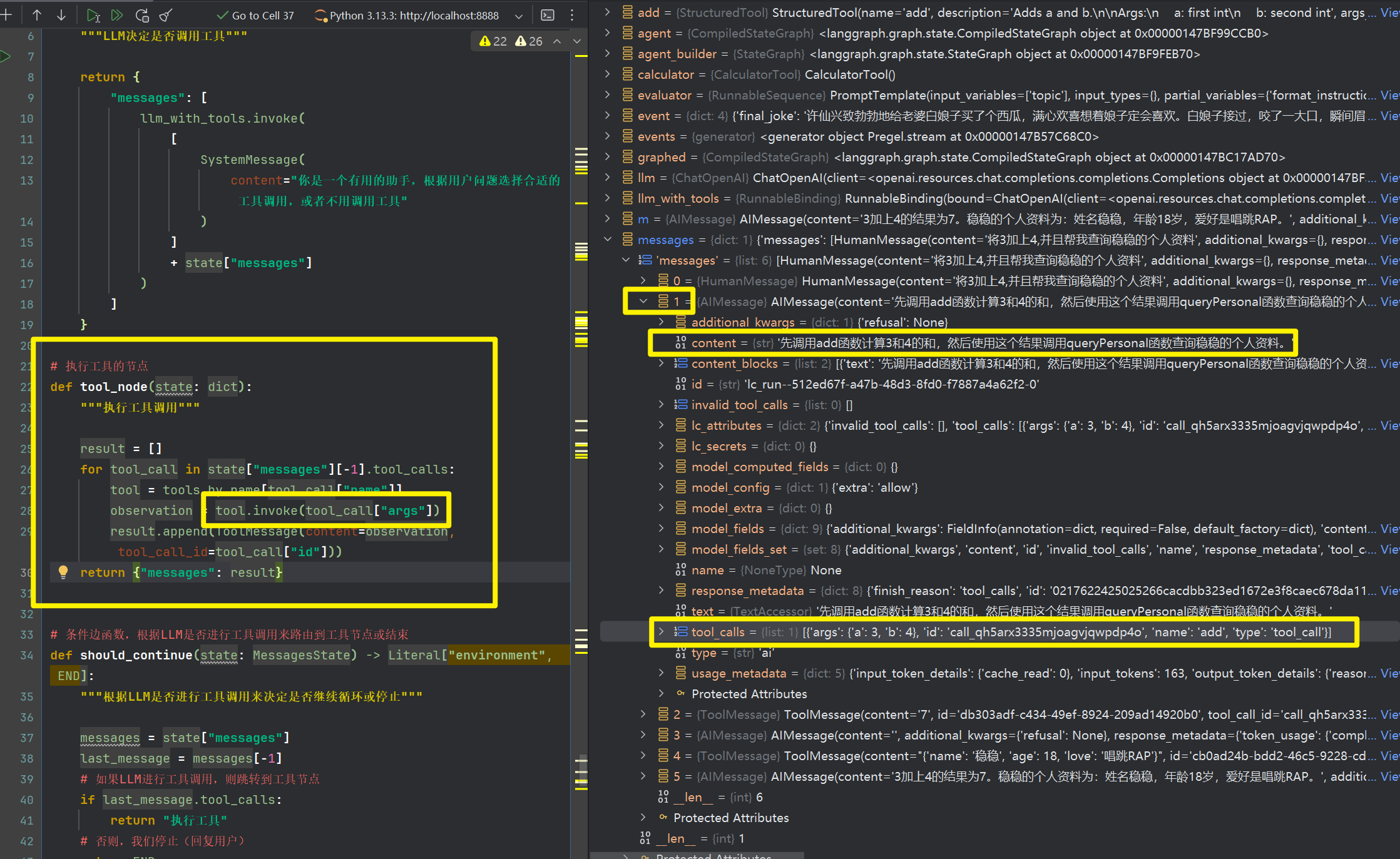

我们分析一下堆栈内容，这里有6个消息体，分别为人类输入跟AI回复，以及工具执行

我们看序号为1，跟2的即可，先说序号1，在第一个用户输入后，AI推断出，需要调用工具，并且生成了tool_calls，指向了具体工具

并且生成了tool_call[args"]，从用户问题，提取出了该工具需要传入的参数

同样的tool_node 节点，从状态机state获取消息载体，然后进行invoke调用指定工具

接着我们来看序号2，其实就是工具执行后的结果，最后returnstate更新了messages的正文

7.2.2 问普通问题

我们构建的这个Agent，同时具备了普通问题的回复

python 复制代码
messages = [HumanMessage(content="你知道太阳的体积吗？")]
messages = agent.invoke({"messages": messages})
for m in messages["messages"]:
    m.pretty_print()

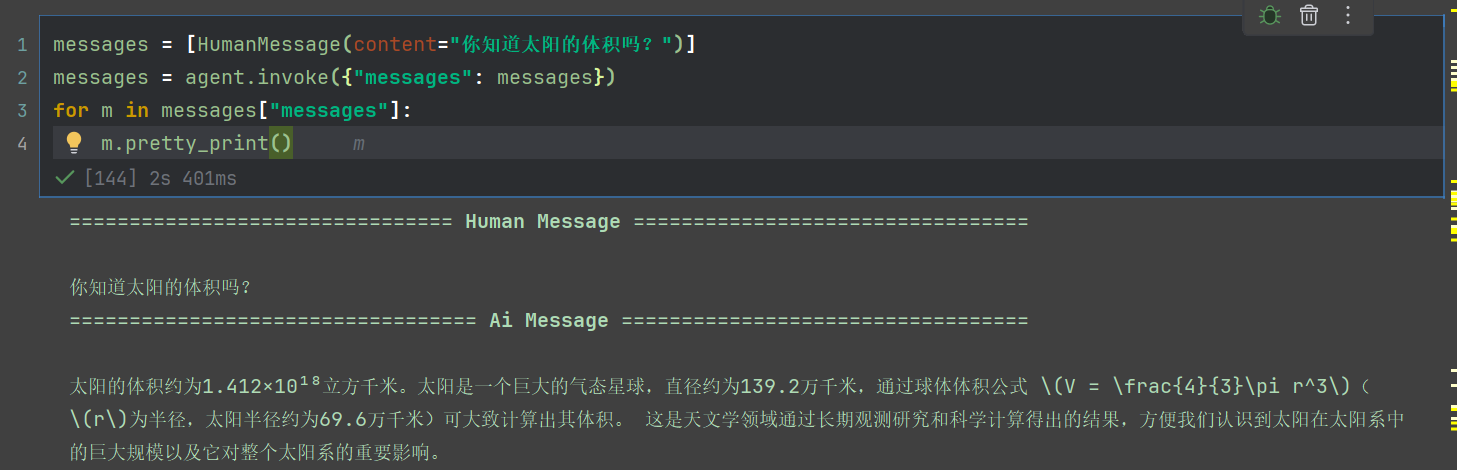

输出如下：

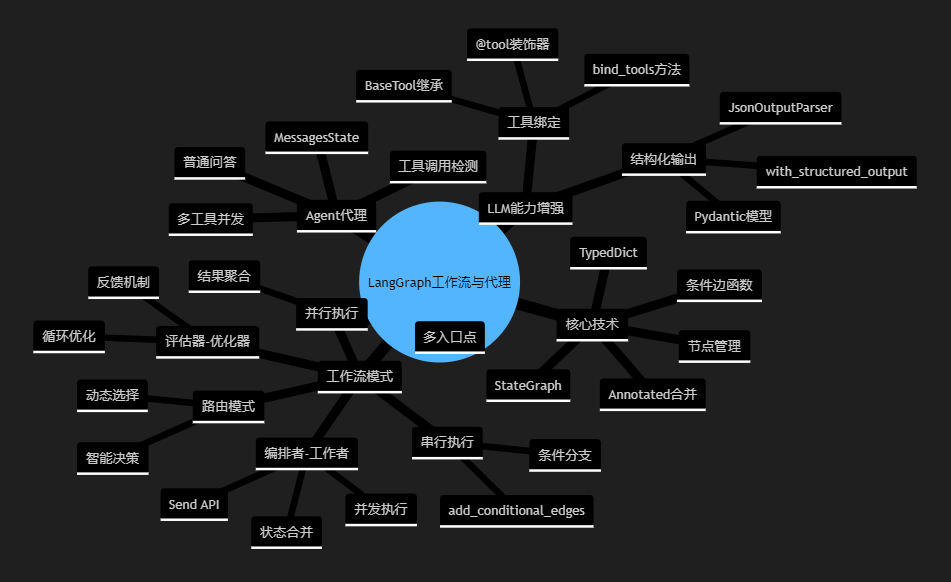

三、本节总结

Workflow vs Agent：

  • Workflow（工作流）：按照预设的执行流程完成任务，路径固定
  • Agent（代理）：可以根据情况选择特定工具或流程，具备决策能力

百看不如一练

相关推荐
聚梦小课堂2 小时前
2025年11月4日 AI快讯
人工智能·新闻资讯·ai大事件
Dev7z2 小时前
基于ResNet50和PyTorch的猫狗图像分类系统设计与实现
人工智能·pytorch·分类
lybugproducer2 小时前
深度学习专题：模型训练的数据并行（三）
人工智能·深度学习·概率论
Gloria_niki2 小时前
图像分割深度学习学习总结
人工智能
武子康3 小时前
AI研究-118 具身智能 Mobile-ALOHA 解读：移动＋双臂模仿学习的开源方案（含论文/代码/套件链接）
人工智能·深度学习·学习·机器学习·ai·开源·模仿学习
长桥夜波3 小时前
机器学习日报12
人工智能·机器学习
AI柠檬3 小时前
机器学习：数据集的划分
人工智能·算法·机器学习
诸葛务农4 小时前
光刻胶分类与特性——g/i线光刻胶及东京应化TP-3000系列胶典型配方（上）
人工智能·材料工程
mm-q29152227294 小时前
YOLOv5(PyTorch)目标检测实战：TensorRT加速部署！训练自己的数据集(Ubuntu)——（人工智能、深度学习、机器学习、神经网络）
人工智能·深度学习·机器学习
热门推荐
01GitHub 镜像站点02综合整理：pdf预览显示：你尝试预览的文件可能对你的计算机有害。如果你信任此文件以及其来源，请打开此文件以看其内容，如何解决以正常预览文件03UV安装并设置国内源04npm使用国内淘宝镜像的方法05Linux下V2Ray安装配置指南06《大数据技术原理与应用》实验报告三 熟悉HBase常用操作07BongoCat - 跨平台键盘猫动画工具08NVIDIA显卡驱动、CUDA、cuDNN 和 TensorRT 版本匹配指南09GitLab 零基础入门指南：从安装到项目管理全流程10安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）
