LabVIEW液位边缘检测

在 LabVIEW 中，结合视觉模块实现乳化界面边缘检测的成熟方法，主要依赖其内置的图像处理函数库，以下是具体实现方式及总结：

LabVIEW 中边缘检测实现方法

通过灰度梯度分析识别图像中灰度突变的区域（即界面边缘），利用 LabVIEW 视觉模块的现成函数实现，无需手动编写复杂算法。

步骤与关键函数

图像预处理（消除噪声，增强对比度）

- 函数：IMAQ Median Filter（中值滤波）、IMAQ Contrast Enhancement（对比度增强）

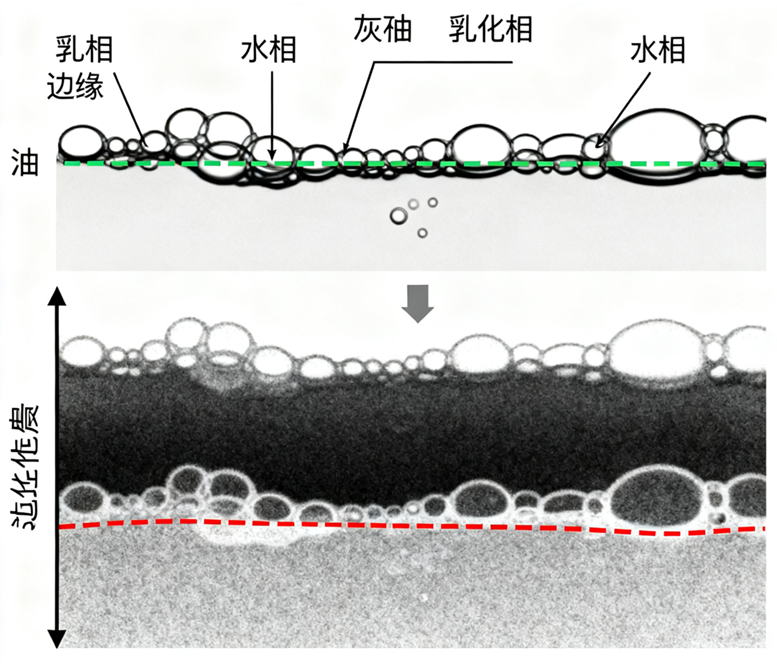

- 作用：去除乳化过程中液体波动产生的噪点，强化油相 / 水相 / 乳化层的灰度差异（如乳化层可能呈浑浊灰白色，油相呈深色，水相呈浅色）。

边缘检测算法选择（针对界面特征）

- Sobel 算子（最常用）

- - 函数：IMAQ Sobel Edge Detection
  - 原理：计算图像中像素点在水平和垂直方向的灰度梯度，通过梯度幅值判断边缘（梯度越大，边缘越明显）。
  - 优势：对模糊边缘（如乳化初期的扩散界面）敏感性适中，抗噪声能力较强，适合乳化过程的动态界面检测。
  - 参数设置：梯度阈值（如 50-150，根据实际图像灰度范围调整）、边缘方向（选择 "Both" 同时检测水平和垂直边缘）。

- Canny 算子（高精度边缘提取）

- - 函数：IMAQ Canny Edge Detection
  - 原理：通过高斯滤波平滑图像→计算梯度→非极大值抑制（细化边缘）→双阈值筛选（保留强边缘，连接弱边缘）。
  - 优势：边缘定位精准，能有效区分乳化层与清晰相的交界线，适合破乳阶段界面快速变化的场景。
  - 参数设置：低阈值（如 30）、高阈值（如 100），阈值比建议 1:2~1:3。

边缘后处理

- 函数：IMAQ Extract Edges（提取边缘轮廓）、IMAQ Select Edges by Length（筛选长边缘，剔除噪点产生的短边缘）
- 作用：从检测到的所有边缘中，保留连续且长度符合界面特征的边缘（如乳化界面通常是一条贯穿容器的连续水平线）。

界面位置量化

- 函数：IMAQ Get Edge Coordinates
- 作用：获取边缘的像素坐标，通过像素 - 物理尺寸校准关系（如 1 像素 = 0.1mm），将像素坐标转换为实际界面位置（mm），用于后续抗乳化时间计时触发。

类似边缘检测方案方法总结

除上述 LabVIEW 内置算法外，针对不同场景（如界面模糊、光照波动、多相干扰），还可采用以下方案：

方案类型	核心原理	适用场景	LabVIEW 实现工具
阈值分割 + 边缘提取	先通过固定 / 自适应阈值分割出目标区域（如乳化层），再对区域边界进行边缘检测	三相灰度差异显著（如油相深色、水相浅色）	`IMAQ Threshold` + `IMAQ Edge Detection`
拉普拉斯算子	计算二阶导数，对灰度突变敏感，适合检测细微界面变化（如破乳初期的微小分层）	界面边缘较锐，噪声较少的场景	`IMAQ Laplacian Edge Detection`
形态学边缘检测	通过腐蚀 - 膨胀操作凸显区域边界，增强边缘连续性	界面边缘模糊但区域轮廓完整（如乳化稳定期）	`IMAQ Morphology`（腐蚀 + 膨胀）+ 边缘提取
基于机器学习的边缘检测	训练模型（如 CNN）识别特定界面特征，适应复杂背景干扰	多相混合、光照不稳定的复杂场景	LabVIEW 与 Python 接口（调用 OpenCV/PyTorch 模型）

知识点总结

LabVIEW 中实现乳化界面边缘检测的成熟方案，以Sobel 算子（兼顾效率与抗噪） 和Canny 算子（高精度） 为核心，通过 "预处理 - 边缘检测 - 后处理 - 坐标量化" 四步流程，结合视觉模块函数快速落地；类似方案需根据界面特征（清晰度、灰度差异、噪声水平）选择，核心是强化边缘与背景的灰度 / 区域差异，并通过后处理筛选有效界面边缘，确保位置识别的稳定性。
