一、TIFF 文件格式介绍
TIFF（Tagged Image File Format）是一种灵活的、适用于多种应用程序的图像存储格式。它不仅能描述扫描仪、图像采集卡及各类图像软件产生的图像数据，还通过统一的图像描述方式，为不同设备间的图像数据交换提供了便利。TIFF 定义了丰富的图像描述字段，但并非所有字段都是必需的，既适配复杂设备产生的图像，也能满足简单设备的图像存储需求。
二、TIFF 文件结构
TIFF 文件主要由三部分组成：文件头（IFH, Image File Header） 、文件目录（IFD, Image File Directory） 和 图像数据（Image Data），各部分分工明确、有机结合。
2.1 文件头（IFH）
- 大小：固定 8 个字节
- 核心作用：标识文件存储方式、验证文件类型、定位文件目录（IFD）位置
- 详细内容：
| 字节范围 | 内容说明 |
|---|---|
| 0~1 字节 | 存储标识 II 或 MM： - II：小端存储（低位字节存低地址，高位字节存高地址） - MM：大端存储（低位字节存高地址，高位字节存低地址） |
| 2~3 字节 | 固定值 42（十进制），用于校验文件是否为 TIFF 格式 |
| 4~7 字节 | IFD 地址偏移量：指向 IFD 在文件中的存储位置，便于快速定位 |

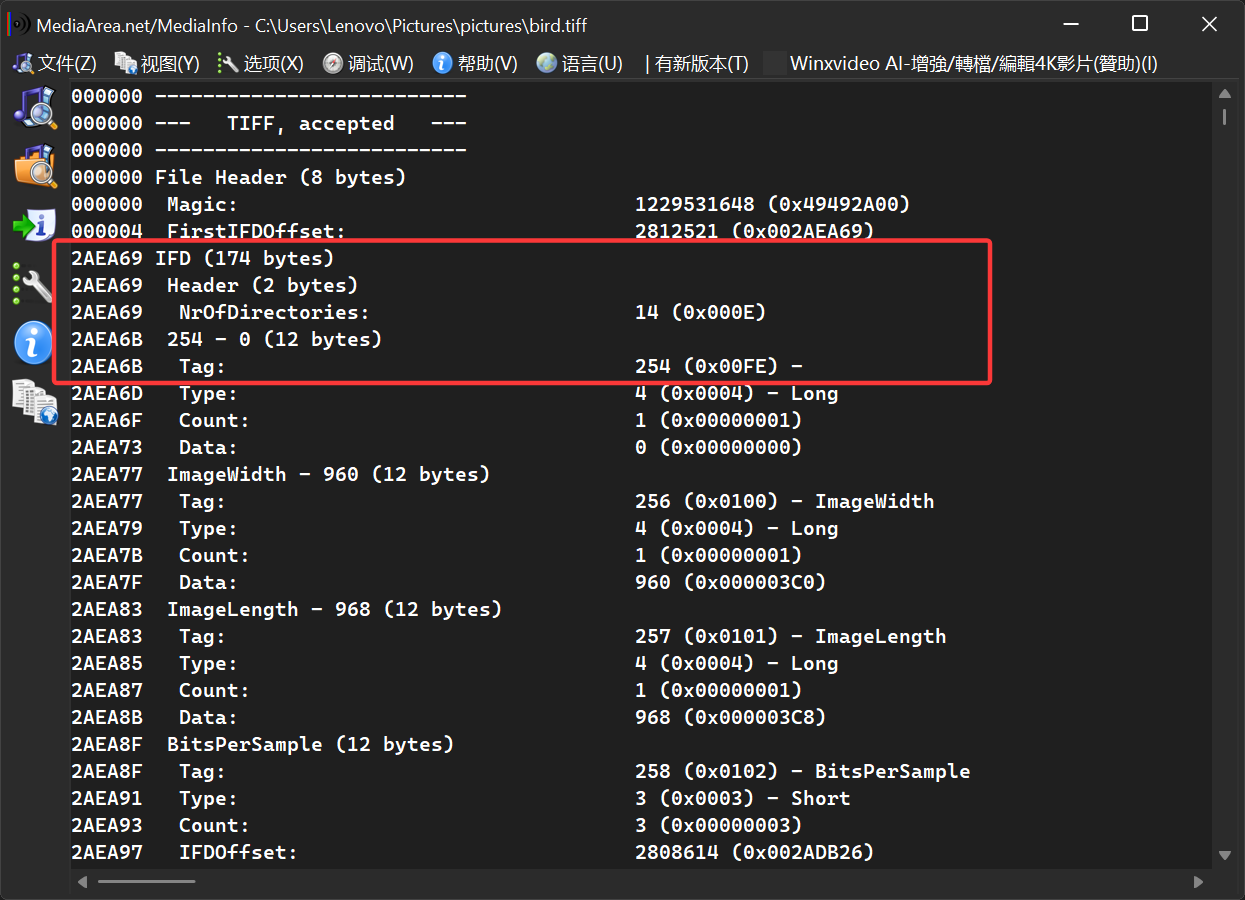

2.2 文件目录（IFD）
- 核心作用：通过一系列字段（field entries）描述图像属性（如图像宽高、分辨率、压缩方式等）
- 结构细节：
| 字节范围 | 内容说明 |
|---|---|
| 0~1 字节 | 字段数量：表示用于描述图像的属性种类数，支持用户自行扩展 |
| 后续 N×12 字节 | 每个属性占 12 字节，具体结构如下： - 0~1 字节：属性标签（Tag），标识字段类型（如宽度、高度、分辨率等） - 2~3 字节：数据类型（Type），如短整型（short）、长整型（long）、有理数型（rational）等 - 4~7 字节：数据个数（Count），表示该字段包含的数值数量 - 8~11 字节：属性值（Value/Offset），可能是直接存储的数值，也可能是指向数值存储位置的地址偏移量 |
| 最后 4 字节 | 下一个 IFD 地址：若文件包含多张图像，指向后续 IFD 位置；仅单张图像时，值为 0 |

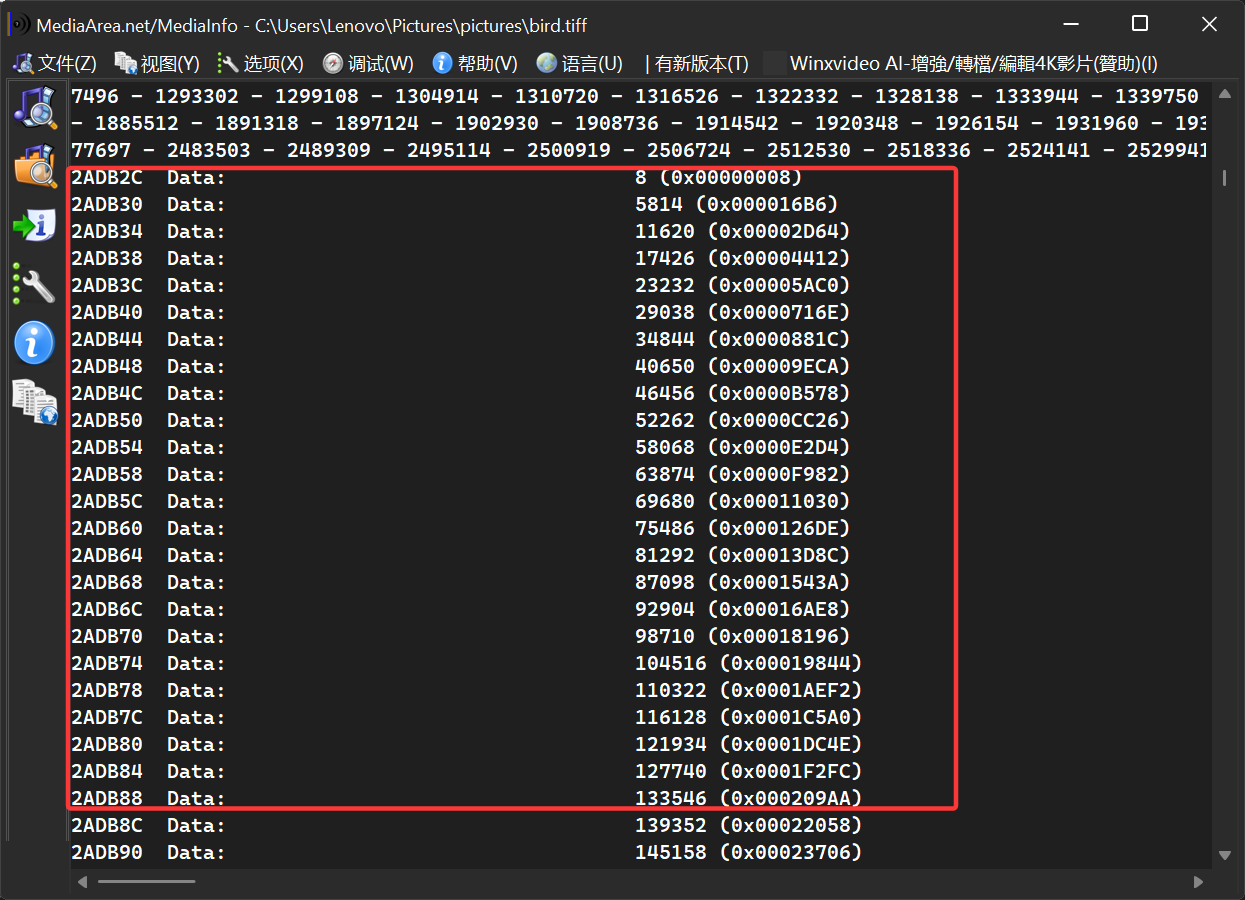

2.3 图像数据（Image Data）
- 存储位置：无固定位置，可位于 IFH 与 IFD 之间，也可在 IFD 之后；支持连续存储或分散存储
- 存储形式：可压缩或未压缩，压缩方式由 IFD 中的相关字段指定
三、TIFF 内容示意图说明
3.1 结构关系示意
- IFH 固定位于文件开头，通过偏移量直接关联 IFD；
- IFD 中的每个字段通过标签和数据类型，精准描述图像的一项属性；
- 图像数据与 IFD 通过字段中的偏移量建立关联，无论存储位置如何，都能被准确读取。
3.2 具体示例示意
假设某单图像 TIFF 文件的核心结构分布：
- 0~7 字节（IFH）：
II 42 00 00 00 14（小端存储，IFD 偏移量为 20 字节） - 20~31 字节（IFD）：
00 05 ...（包含 5 个图像属性字段）- 字段 1（12 字节）：标签
0100（图像宽度）、数据类型SHORT、数据个数1、值03E8（1000 像素） - 字段 2（12 字节）：标签
0101（图像高度）、数据类型SHORT、数据个数1、值0258（600 像素） - 其余 3 个字段：分别描述分辨率、压缩方式、像素格式
- 字段 1（12 字节）：标签
- 后续字节（图像数据）：未压缩的 RGB 像素数据，按 IFD 字段定义的格式存储
四、总结
TIFF 文件格式的核心优势在于 灵活性与扩展性：
- 支持大端/小端两种存储方式，适配不同硬件架构；
- 图像描述字段可按需选择，既满足简单图像的轻量化存储，也能承载复杂图像的详细属性；
- 支持多种压缩方式和自定义字段扩展，广泛适配扫描、打印、图像编辑等不同应用场景。
正是这些特性，让 TIFF 成为图像存储与交换领域的经典格式，至今仍被广泛应用。
