数据仓库和数据集市之ODS、CDM、ADS、DWD、DWS

1 术语解释

1.1 ODS是什么？

ODS层最好理解，基本上就是数据从源表拉过来，进行etl，比如mysql 映射到hive，那么到了hive里面就是ods层。
ODS 全称是 Operational Data Store，操作数据存储."面向主题的"，数据运营层，也叫ODS层，是最接近数据源中数据的一层，数据源中的数据，经过抽取、洗净、传输，也就说传说中的 ETL 之后，装入本层。本层的数据，总体上大多是按照源头业务系统的分类方式而分类的。但是，这一层面的数据却不等同于原始数据。在源数据装入这一层时，要进行诸如去噪(例如有一条数据中人的年龄是 300 岁，这种属于异常数据，就需要提前做一些处理)、去重(例如在个人资料表中，同一 ID 却有两条重复数据，在接入的时候需要做一步去重)、字段命名规范等一系列操作。

1.2 数据仓库层DW？

数据仓库层(DW)，是数据仓库的主体.在这里，从 ODS 层中获得的数据按照主题建立各种数据模型。这一层和维度建模会有比较深的联系。

细分：

数据明细层：DWD（Data Warehouse Detail）
数据中间层：DWM（Data WareHouse Middle）
数据服务层：DWS（Data WareHouse Servce）

1.2.1 DWD明细层?

明细层(ODS, Operational Data Store,DWD: data warehouse detail)

概念：是数据仓库的细节数据层，是对STAGE层数据进行沉淀，减少了抽取的复杂性，同时ODS/DWD的信息模型组织主要遵循企业业务事务处理的形式，将各个专业数据进行集中，明细层跟stage层的粒度一致，属于分析的公共资源
数据生成方式：部分数据直接来自kafka，部分数据为接口层数据与历史数据合成。
这个stage层不是很清晰

1.2.2 DWM 轻度汇总层(MID或DWB, data warehouse basis)

概念：轻度汇总层数据仓库中DWD层和DM层之间的一个过渡层次，是对DWD层的生产数据进行轻度综合和汇总统计(可以把复杂的清洗，处理包含，如根据PV日志生成的会话数据)。轻度综合层与DWD的主要区别在于二者的应用领域不同，DWD的数据来源于生产型系统，并未满意一些不可预见的需求而进行沉淀;轻度综合层则面向分析型应用进行细粒度的统计和沉淀
数据生成方式：由明细层按照一定的业务需求生成轻度汇总表。明细层需要复杂清洗的数据和需要MR处理的数据也经过处理后接入到轻度汇总层。
日志存储方式：内表，parquet文件格式。
日志删除方式：长久存储。
表schema：一般按天创建分区，没有时间概念的按具体业务选择分区字段。
库与表命名。库名：dwb,表名：初步考虑格式为：dwb日期业务表名,待定。
旧数据更新方式：直接覆盖

1.2.3 DWS 主题层(DM，data market或DWS, data warehouse service)

概念：又称数据集市或宽表。按照业务划分，如流量、订单、用户等，生成字段比较多的宽表，用于提供后续的业务查询， OLAP 分析，数据分发等。
数据生成方式：由轻度汇总层和明细层数据计算生成。
日志存储方式：使用impala内表，parquet文件格式。
日志删除方式：长久存储。
表schema：一般按天创建分区，没有时间概念的按具体业务选择分区字段。
库与表命名。库名：dm,表名：初步考虑格式为：dm日期业务表名,待定。
旧数据更新方式：直接覆盖

1.3 APP？

数据产品层(APP)，这一层是提供为数据产品使用的结果数据。

主要是提供给数据产品和数据分析使用的数据，一般会存放在 ES、Mysql 等系统中供线上系统使用，也可能会存在 Hive 或者 Druid 中供数据分析和数据挖掘使用。

如我们经常说的报表数据，或者说那种大宽表，一般就放在这里。

应用层(App)

概念：应用层是根据业务需要，由前面三层数据统计而出的结果，可以直接提供查询展现，或导入至Mysql中使用。
数据生成方式：由明细层、轻度汇总层，数据集市层生成，一般要求数据主要来源于集市层。
日志存储方式：使用impala内表，parquet文件格式。
日志删除方式：长久存储。
表schema：一般按天创建分区，没有时间概念的按具体业务选择分区字段。
库与表命名。库名：暂定apl，另外根据业务不同，不限定一定要一个库。(其实就叫app_)就好了
旧数据更新方式：直接覆盖。

1.4 数据的来源

数据主要会有两个大的来源：

业务库，这里经常会使用 Sqoop 来抽取

我们业务库用的是databus来进行接收，处理kafka就好了。

在实时方面，可以考虑用 Canal 监听 Mysql 的 Binlog，实时接入即可。(有机会补一下这个canal)

埋点日志，线上系统会打入各种日志，这些日志一般以文件的形式保存，我们可以选择用 Flume 定时抽取，也可以用用 Spark Streaming 或者 Storm 来实时接入，当然，Kafka 也会是一个关键的角色。

还有使用filebeat收集日志，打到kafka，然后处理日志

注意：在这层，理应不是简单的数据接入，而是要考虑一定的数据清洗，比如异常字段的处理、字段命名规范化、时间字段的统一等，一般这些很容易会被忽略，但是却至关重要。特别是后期我们做各种特征自动生成的时候，会十分有用。

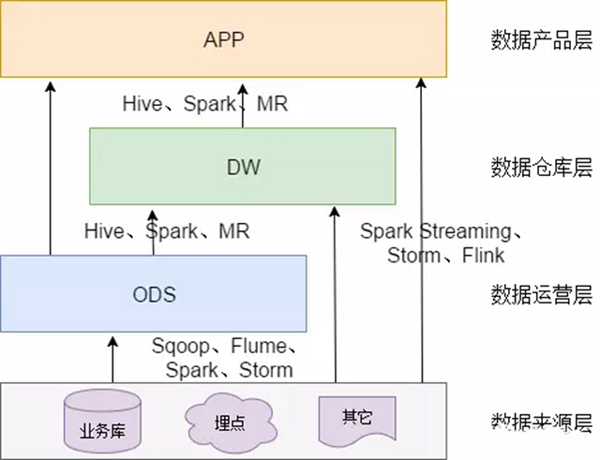

1.5 ODS、DW → App层

这里面也主要分两种类型：

每日定时任务型：比如我们典型的日计算任务，每天凌晨算前一天的数据，早上起来看报表。这种任务经常使用 Hive、Spark 或者生撸 MR 程序来计算，最终结果写入 Hive、Hbase、Mysql、Es 或者 Redis 中。
实时数据：这部分主要是各种实时的系统使用，比如我们的实时推荐、实时用户画像，一般我们会用 Spark Streaming、Storm 或者 Flink 来计算，最后会落入 Es、Hbase 或者 Redis 中。

1.6 维表层DIM？

维表层（Dimension）最后补充一个维表层，维表层主要包含两部分数据： 高基数维度数据：一般是用户资料表、商品资料表类似的资料表 。数据量可能是千万级或者上亿级别。 **低基数维度数据：一般是配置表，比如枚举值对应的中文含义，或者日期维表。**数据量可能是个位数或者几千几万。

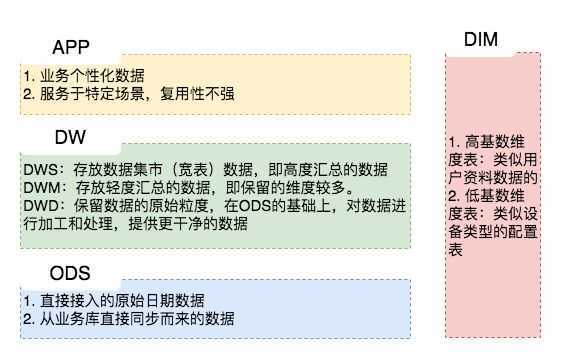

1.7 层级的简单分层图

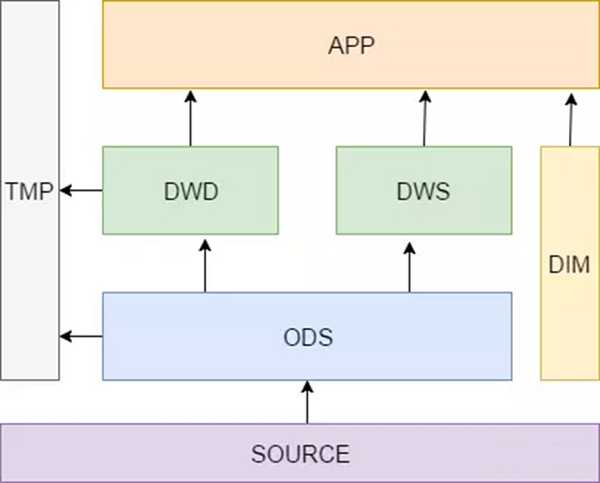

见下图，对DWD层在进行加工的话，就是DWM层（MID层）(我们的数仓还是有很多dwm层的)

这里解释一下DWS、DWD、DIM和TMP的作用。

DWS：轻度汇总层，从ODS层中对用户的行为做一个初步的汇总，抽象出来一些通用的维度：时间、ip、id，并根据这些维度做一些统计值，比如用户每个时间段在不同登录ip购买的商品数等。这里做一层轻度的汇总会让计算更加的高效，在此基础上如果计算仅7天、30天、90天的行为的话会快很多。我们希望80%的业务都能通过我们的DWS层计算，而不是ODS。
DWD：这一层主要解决一些数据质量问题和数据的完整度问题。比如用户的资料信息来自于很多不同表，而且经常出现延迟丢数据等问题，为了方便各个使用方更好的使用数据，我们可以在这一层做一个屏蔽。（汇总多个表）
DIM：这一层比较单纯，举个例子就明白，比如国家代码和国家名、地理位置、中文名、国旗图片等信息就存在DIM层中。
TMP：每一层的计算都会有很多临时表，专设一个DWTMP层来存储我们数据仓库的临时表。

2 数仓常见问题

2.1 DWS 与 DWD？

问答一： dws 和 dwd 的关系 问： dws 和dwd 是并行而不是先后顺序? 答：并行的，dw 层问：那其实对于同一个数据，这两个过程是串行的? 答： dws 会做汇总，dwd 和 ods 的粒度相同，这两层之间也没有依赖的关系问：对呀，那这样 dws 里面的汇总没有经过数据质量和完整度的处理，或者单独做了这种质量相关的处理，为什么不在 dwd 之上再做汇总呢?我的疑问其实就是，dws的轻度汇总数据结果，有没有做数据质量的处理? **答：**ods 直接到 dws 就好，没必要过 dwd，我举个例子，你的浏览商品行为，我做一层轻度汇总，就直接放在 dws 了。但是你的资料表，要从好多表凑成一份，我们从四五份个人资料表中凑出来了一份完整的资料表放在了 dwd 中。然后在 app 层，我们要出一张画像表，包含用户资料和用户近一年的行为，我们就直接从dwd中拿资料，然后再在 dws 的基础上做一层统计，就成一个app表了。当然，这不是绝对，dws 和 dwd 有没有依赖关系主要看有没有这种需求。

2.2 ODS与DWD区别？

问：还是不太明白 ods 和 dwd 层的区别，有了 ods 层后感觉 dwd 没有什么用了。答：嗯，我是这样理解的，站在一个理想的角度来讲，如果 ods 层的数据就非常规整，基本能满足我们绝大部分的需求，这当然是好的，这时候 dwd 层其实也没太大必要。但是现实中接触的情况是 ods 层的数据很难保证质量，毕竟数据的来源多种多样，推送方也会有自己的推送逻辑，在这种情况下，我们就需要通过额外的一层 dwd 来屏蔽一些底层的差异。问：我大概明白了，是不是说 dwd 主要是对 ods 层做一些数据清洗和规范化的操作，dws 主要是对 ods 层数据做一些轻度的汇总? **答：**对的，可以大致这样理解。

2.3 app层干什么的？

问答三：app 层是干什么的? 问：感觉数据集市层是不是没地方放了，各个业务的数据集市表是应该在 dwd 还是在 app? 答：这个问题不太好回答，我感觉主要就是明确一下数据集市层是干什么的，如果你的数据集市层放的就是一些可以供业务方使用的宽表表，放在 app 层就行。如果你说的数据集市层是一个比较泛一点的概念，那么其实 dws、dwd、app 这些合起来都算是数据集市的内容。问：那存到 Redis、ES 中的数据算是 app层吗? **答：**算是的，我个人的理解，app 层主要存放一些相对成熟的表，能供业务侧使用的。这些表可以在 Hive 中，也可以是从 Hive 导入 Redis 或者 ES 这种查询性能比较好的系统中。

3 数据仓库分层模型

3.1 三层设计（参考阿里One Data）

ODS 操作数据层

CDM：公共维度模型层 CDM划分为DWD 明细数据层 DWS汇总数据层

ADS 应用数据层

3.2 划分原则

1，高内聚和低耦合

2，核心模型与扩展模型分离（扩展模型定制化需求）

3，公共处理逻辑下沉及单一

4，成本与性能平衡

5，数据可回滚（多次运行）

6，一致性（上下层，相同名称含义一致）

7，命名清晰，易理解

3.3 分层方案

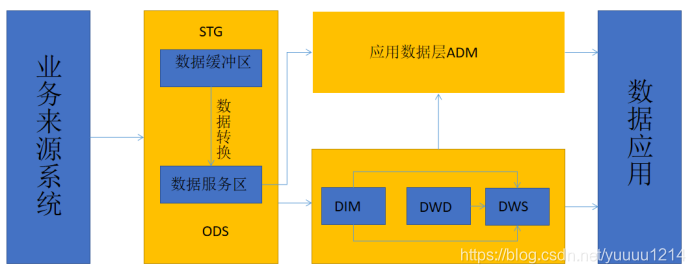

数据仓库架构分层设计包括STG（数据缓冲层）、ODS（数据操作层）、DWD（数据明细层）、DWS（主题汇总层）和ADM（数据应用层）。

1、STG层

主要完成业务系统结构化数据引入到数据中台，保留业务系统原始数据，缓冲层设计主要保持和数据源的一致性，不做任何类型转换和数据加工处理，为ODS层提供基础数据服务。
2、ODS层

对STG层数据进行类型转换或增量合并处理，得到的全量明细数据，为DWD、DWS和ADM层提供数据服务。
3、DWD层

明细宽表层，用于存放完整详细历史数据。面向业务过程建模，紧紧围绕着业务过程来设计，通过获取描述业务过程的度量来表达业务过程，包含了引用的维度和与业务过程有关的度量。其设计目标是为后续的Data Warehouse Model提供灵活性和扩展性的基础，同时可以在DW层无法支持需求时直接为应用层提供数据。DWD层由于与业务系统耦合程度较高，其稳定性会受到业务系统的影响。
4、DWS层

存放详细历史数据的公共汇总数据层，面向分析主题建模。DWS是核心数据层，是为应用层提供足够的灵活性和扩展性的基础。
5、ADM层

提供直接面向业务或应用的数据，主要对个性化指标数据进行架构处理，如无公用性或复杂性（如指数型、比值型、排名型等指标数据）的指标数据加工。同时为方便实现数据应用、数据消费的诉求，进行面向应用逻辑的数据组装（如打宽表集市、横表转纵表、趋势指标串等）。

数据分层是数仓模型设计中十分重要的环节，优秀的分层设计能够让整个数据体系更易理解和使用。

3.4 分层意义

数仓分层目的是使用空间换时间，通过大量预处理，提升用户数据加工效率等，故而存在大量数据冗余。如果不分层，源业务系统的业务规则发生变化将会影响整个数据清洗过程，工作量巨大。

通过数据分层管理可以简化数据清洗的过程，因为把原来一步的工作分到了多个步骤去完成，相当于把一个复杂的工作拆成了多个简单的工作，把一个大的黑盒变成了一个白盒，每一层的处理逻辑都相对简单和容易理解，这样我们比较容易保证每一个步骤的正确性，当数据发生错误的时候，往往我们只需要局部调整某个步骤即可。

综上所述数据分层将可以给我们带来如下的好处： 1、清晰数据结构：每一个数据分层都有它的作用域和职责，在使用表的时候能更方便地定位和理解 2、减少重复开发：规范数据分层，开发一些通用的中间层数据，能够减少极大的重复计算 3、统一数据口径：通过数据分层，提供统一的数据出口，统一对外输出的数据口径 4、复杂问题简单化：将一个复杂的任务分解成多个步骤来完成，每一层解决特定的问题

3.5 通用可行的数仓分层设计方案

为了满足前面提到数据分层带来的好处，建议将数据模型分为三层：基础数据层（ ODS、STG ）、公共维度模型层（CDM或EDW）和数据应用层（ADS）。如下图所示。简单来讲，我们可以理解为：基础数据层存放的是接入的原始数据，DW层是存放我们要重点设计的数据仓库中间层数据，数据应用层是面向业务定制的应用数据。

基础数据层

包含 STG（数据缓冲层）与 ODS（原始数据层）两层，这两层数据结构与业务数据几乎一致。

STG 数据准备区或数据缓冲区

定位是缓存来自 DB 抽取、消息、日志解析落地的临时数据，结构与业务系统保持一致；负责对垃圾数据、不规范数据进行清洗转换；该层除为ODS 层服务外，不提供服务，也就是不能被其他更上层次调用。

ODS原始数据层或操作数据层

操作数据层定位于业务明细数据保留区，负责保留数据接入时点后历史变更数据，数据原则上全量保留。可以在此层对增量数据或者拉链表数据进行合并。

公共维度模型层CDM（Common Data Model）或者企业级数据仓库EDW （Enterprise Data Warehouse）

公共维度模型层主要用于存放明细事实数据、维表数据及公共指标汇总数据，其中明细事实数据、维表数据一般根据ODS层数据加工生成；公共指标汇总数据一般根据维表数据和明细事实数据加工生成。本层采用维度模型作为建模方法的理论基础，更多的是通过采用一些维度退化手段，将维度退化至事实表中，减少维表和事实表的关联，提高数据易用性。

明细数据层：DWD（Data Warehouse Detail）

该层一般保持和ODS层一样的数据粒度，并且提供一定的数据质量保证。同时，为了提高数据明细层的易用性，该层会采用一些维度退化手法，将维度退化至事实表中，减少事实表和维表的关联。同时在此层会采用明细宽表，复用关联计算，极少数据扫描。举例：订单主表以及订单明细表，可以以订单明细表作为最小粒度，连表整合订单表数据，生成dwd层订单事实表。

数据汇总层：DWS（Data WareHouse Summary）

该层会在DWD层的数据基础上，对数据做轻度的聚合操作，生成一系列的中间表，提升公共指标的复用性，减少重复加工。直观来讲，就是对通用的核心维度进行聚合操作，算出相应的统计指标。

公共维度模型层CDM主要作用

1、组合相关和相识数据，采用明细宽表，复用关联计算，减少数据扫描 2、公共指标统一加工，为上层数据产品应用，服务提供公共指标，建立逻辑汇总宽表 3、建立一致性维度，一致性的数据分析维度，降低数据计算口径，解决算法不同意的风险

应⽤层 ADS（Application Data Mart-应⽤数据集市）

数据应用层，也叫DM(数据集市)或APP层等，面试实际的数据需求，可以直接给业务人员使用，以DWD或者DWS层的数据为基础，组成各种统计报表。除此之外还有一些直接的表现形式，例如主题大宽度表集市，以及横表转纵表等。

宽表

宽表这块我的理解是，基于维度模型的扩展，采用退化维度的方式，将不同维度的度量放入数据表的不同列中，同时将于主分析维度相关的指标进行整合，更利于理解，以及较好的查询性能。

宽表物理设计结构： 1、基本属性 2、日行为汇总指标 3、周期行为汇总指标 4、历史累计属性和指标

思考

从数据应用理解上来讲，目的是希望越上层次，对使用者约友好。比如ADS层，基本是完全为应用来设计的，很易懂，DWS层的话，相对来讲就会有一点点理解成本，然后DWD层就比较难理解了，因为它的维度可能会比较多，而且一个需求可能要多张表经过很复杂的计算才能完成。从能力范围来讲，我们希望80%需求由20%的表来支持。直接点讲，就是大部分（80%以上）的需求，都用DWS的表来支持就行，DWS支持不了的，就用DWD的表来支持，这些都支持不了的极少一部分数据需要从原始日志中后去。

3.6 数仓DW

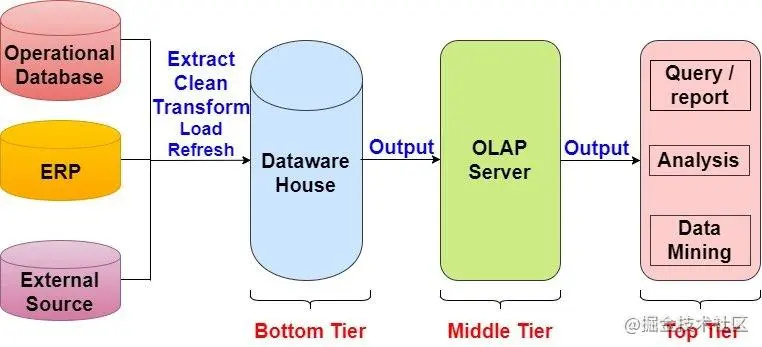

Data warehouse（可简写为DW或者DWH）数据仓库，是在数据库已经大量存在的情况下，它是一整套包括了etl、调度、建模在内的完整的理论体系。

数据仓库的方案建设的目的，是为前端查询和分析作为基础，主要应用于OLAP（on-line Analytical Processing），支持复杂的分析操作，侧重决策支持，并且提供直观易懂的查询结果。目前行业比较流行的有：AWS Redshift，Greenplum，Hive等。

数据仓库并不是数据的最终目的地，而是为数据最终的目的地做好准备，这些准备包含：清洗、转义、分类、重组、合并、拆分、统计等

为何要分层

数据仓库中涉及到的问题：

为什么要做数据仓库？
为什么要做数据质量管理？
为什么要做元数据管理？
数仓分层中每个层的作用是什么？
......

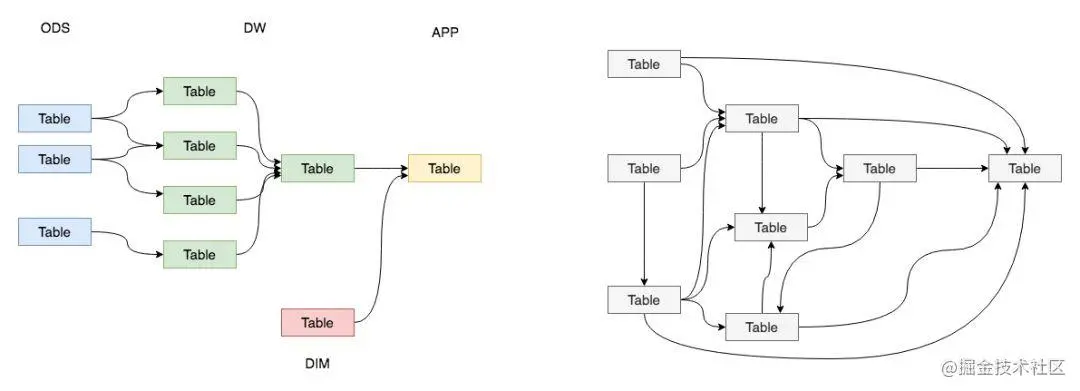

在实际的工作中，我们都希望自己的数据能够有顺序地流转，设计者和使用者能够清晰地知道数据的整个声明周期，比如下面左图。

但是，实际情况下，我们所面临的数据状况很有可能是复杂性高、且层级混乱的，我们可能会做出一套表依赖结构混乱，且出现循环依赖的数据体系，比如下面的右图。

为了解决我们可能面临的问题，需要一套行之有效的数据组织、管理和处理方法，来让我们的数据体系更加有序，这就是数据分层。数据分层的好处：

清晰数据结构：让每个数据层都有自己的作用和职责，在使用和维护的时候能够更方便和理解
复杂问题简化：将一个复杂的任务拆解成多个步骤来分步骤完成，每个层只解决特定的问题
统一数据口径：通过数据分层，提供统一的数据出口，统一输出口径
减少重复开发：规范数据分层，开发通用的中间层，可以极大地减少重复计算的工作

数据分层

每个公司的业务都可以根据自己的业务需求分层不同的层次；目前比较流行的数据分层：数据运营层、数据仓库层、数据服务层。

数据运营层ODS

数据运营层：Operation Data Store 数据准备区，也称为贴源层。数据源中的数据，经过抽取、洗净、传输，也就是ETL过程之后进入本层。该层的主要功能：

ODS是后面数据仓库层的准备区
为DWD层提供原始数据
减少对业务系统的影响

为了考虑后续可能需要追溯数据问题，因此对于这一层就不建议做过多的数据清洗工作，原封不动地接入原始数据即可

这层的数据是后续数据仓库加工数据的来源。数据来源的方式：

业务库：sqoop定时抽取数据；实时方面考虑使用canal监听mysql的binlog日志，实时接入即可
埋点日志：日志一般是以文件的形式保存，可以选择使用flume来定时同步；可以使用spark streaming或者Flink、Kafka来实时接入
消息队列：来自ActiveMQ、Kafka的数据等

数据仓库层

数据仓库层从上到下，又可以分为3个层：数据细节层DWD、数据中间层DWM、数据服务层DWS。

数据细节层DWD

数据细节层：data warehouse details，DWD

该层是业务层和数据仓库的隔离层，保持和ODS层一样的数据颗粒度；主要是对ODS数据层做一些数据的清洗和规范化的操作，比如去除空数据、脏数据、离群值等。

为了提高数据明细层的易用性，该层通常会才采用一些维度退化方法，将维度退化至事实表中，减少事实表和维表的关联。

数据中间层DWM

数据中间层：Data Warehouse Middle，DWM；

该层是在DWD层的数据基础上，对数据做一些轻微的聚合操作，生成一些列的中间结果表，提升公共指标的复用性，减少重复加工的工作。

简答来说，对通用的核心维度进行聚合操作，算出相应的统计指标

数据服务层DWS

数据服务层：Data Warehouse Service，DWS；

该层是基于DWM上的基础数据，整合汇总成分析某一个主题域的数据服务层，一般是宽表，用于提供后续的业务查询，OLAP分析，数据分发等。

一般来说，该层的数据表会相对较少；一张表会涵盖比较多的业务内容，由于其字段较多，因此一般也会称该层的表为宽表。

数据应用层ADS

数据应用层：Application Data Service，ADS；

该层主要是提供给数据产品和数据分析使用的数据，一般会存放在ES、Redis、PostgreSql等系统中供线上系统使用；也可能存放在hive或者Druid中，供数据分析和数据挖掘使用，比如常用的数据报表就是存在这里的。

事实表 Fact Table

事实表是指存储有事实记录的表，比如系统日志、销售记录等。事实表的记录在不断地增长，比如电商的商品订单表，就是类似的情况，所以事实表的体积通常是远大于其他表。

维表层Dimension

维度表（Dimension Table）或维表，有时也称查找表（Lookup Table），是与事实表相对应的一种表；它保存了维度的属性值，可以跟事实表做关联，相当于将事实表上经常重复出现的属性抽取、规范出来用一张表进行管理。维度表主要是包含两个部分：

高基数维度数据：一般是用户资料表、商品资料表类似的资料表，数据量可能是千万级或者上亿级别
低基数维度数据：一般是配置表，比如枚举字段对应的中文含义，或者日期维表等；数据量可能就是个位数或者几千几万。

4 总结

**主题（Subject）**是在较高层次上将企业信息系统中的数据进行综合、归类和分析利用的一个抽象概念，每一个主题基本对应一个宏观的分析领域。在逻辑意义上，它是对应企业中某一宏观分析领域所涉及的分析对象。例如"销售分析"就是一个分析领域，因此这个数据仓库应用的主题就是"销售分析"。
