STM32-bootloader引导程序跳转机制笔记

STM32F103C8T6 引导程序跳转机制笔记

适用场景：自定义 Bootloader 位于 Flash 起始 8KB（ 0x08000000--0x08001FFF ），应用程序（APP）从 0x08002000 开始，芯片为 STM32F103C8T6（Flash 64KB、SRAM 20KB）。

关键内存与向量表

Flash（程序存储）
- 总大小：64KB（ 0x08000000--0x0800FFFF ）
- Bootloader： 0x08000000--0x08001FFF （8KB）
- APP： 0x08002000--0x0800FFFF （56KB）
SRAM（数据存储）
- 起始地址： 0x20000000
- 大小：20KB（ 0x20000000--0x20004FFF ）
中断向量表（Vector Table）
- 存放在程序镜像的开头（APP 从 0x08002000 开始）
- $0\] 位置：初始主栈指针 MSP（必须指向 SRAM，例如 0x2000xxxx ）$
SCB->VTOR （向量表偏移寄存器）
- 告诉 CPU 中断向量表当前在哪个地址
- 需按 0x200 对齐； 0x08002000 满足对齐要求

Memory Map 总览

如果有不懂的地方可以参考我的另一篇博客***STM32内存分配与堆栈***

plaintext 复制代码

地址高 ───────────────────────────────────────────────────────────
0xE000E000  System Control Space（NVIC、SCB、SysTick 等）
            └─ 核心控制寄存器区，软件不可搬移

0x40000000  外设寄存器空间（AHB/APB）
            └─ GPIO、USART、TIM、RCC、FLASH 控制器等

0x20000000  SRAM（20KB：0x20000000--0x20004FFF）
            ├─ 堆（heap）通常自低地址向上增长
            └─ 栈（stack）通常自高地址向下增长（由 MSP/PSP 指向）

0x08000000  主 Flash（64KB：0x08000000--0x0800FFFF）
            ├─ Bootloader（8KB）：0x08000000--0x08001FFF
            └─ APP（56KB）：     0x08002000--0x0800FFFF

（系统内置 Bootloader 位于"System Memory"专有区域，不在主 Flash 范围）
地址低 ───────────────────────────────────────────────────────────

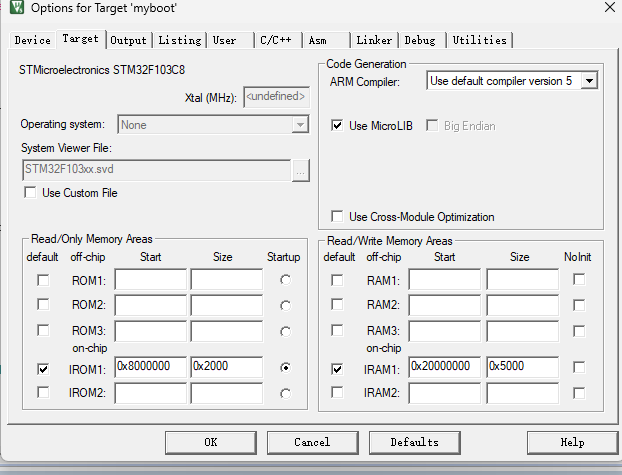

点击keil的小魔术棒也可以看到如何进行内存分配

关注下面的ROM和RAM起始位置和区域大小

为什么要检查"栈指针必须落在 SRAM"

ARM Cortex-M 的固件格式规定：镜像开头的第一个 32 位值就是该固件的初始栈指针（MSP）
栈需要在可读写的 RAM 中工作，因此这个值必须落在芯片的 SRAM 地址范围（F103C8 为 0x20000000--0x20004FFF ）
F103C8的RAM是20kB所以一般肯定是会指向栈顶0x20004FFF，因为栈是向低地址生长，这样也会更安全
如果把 MSP 设为 0x20000000 （RAM 起点的低地址），第一次入栈就会越界到更低的地址（不在 SRAM），立刻触发错误（通常 HardFault）
检查意义：快速判断指定地址上是否真的烧写了"像样的"APP
- 合法示例： 0x20001234
- 非法示例： 0x00000000 、 0xFFFFFFFF （通常是空闪存）或落在 Flash 的地址（不可作为栈）
  示例检查（两种写法，任选其一）：

c 复制代码

uint32_t msp = *(uint32_t*)APP_ADDRESS;
// 掩码法：判断起始段是否为 0x2000...
bool sp_ok = ((msp & 0x2FFE0000) == 0x20000000);
// 或范围法：判断落在 20KB SRAM 区间
bool sp_ok2 = (msp >= 0x20000000U && msp < 0x20005000U);

跳转前为何要做这么多"清场"操作

从 Bootloader 切换到 APP，本质上是一次"小型上下文切换"。目标是让 APP 进入时的环境与"芯片刚复位"尽可能一致，避免把 Bootloader 的状态"泄露"给 APP。

关闭全局中断 __disable_irq() 防止在切换过程中，Bootloader 的中断（如 SysTick）突然触发，引发混乱。
停用与清理 SysTick HAL_DeInit() 后， SysTick->CTRL/LOAD/VAL = 0 Bootloader 和 APP 都会配置各自的 SysTick；先关闭 Bootloader 的，避免互相干扰。
清除 NVIC 状态（使能位与挂起位）遍历 NVIC->ICER[i] = 0xFFFFFFFF; NVIC->ICPR[i] = 0xFFFFFFFF; 确保没有残留的中断在 APP 进入后意外触发。
重定位向量表 SCB->VTOR = APP_ADDRESS 让所有中断从 APP 的向量表进入，而不是仍指向 Bootloader 的表。
切换主栈指针 __set_MSP((uint32_t)APP_ADDRESS) 按 APP 向量表指定的初始栈指针重置 MSP。
获取复位入口并跳转 reset = (uint32_t)(APP_ADDRESS + 4); 转为函数指针并调用。
重新打开中断 __enable_irq() 让 APP 初始化后的 SysTick、中断能正常工作；这是解决 HAL_Delay() 卡住的关键。
这些步骤缺一不可；省略任一步都可能导致不可预测的问题（如 HardFault、延时卡死、外设异常等）。

跳转代码示例

c 复制代码

typedef void (* pFunction)(void);
void JumptoApplicaitoin(void){
  uint32_t app_sp = *(__IO uint32_t*)APP_ADDRESS;
  if((app_sp & 0x2FFE0000) == 0x20000000){
    //关闭现有中断
    __disable_irq();
    //停用 HAL 和系统节拍
    HAL_DeInit();
    SysTick->CTRL = 0;
    SysTick->LOAD = 0;
    SysTick->VAL  = 0;
    //清除 NVIC 状态
    for (uint32_t i = 0; i < 8; i++) {
      NVIC->ICER[i] = 0xFFFFFFFF;
      NVIC->ICPR[i] = 0xFFFFFFFF;
    }
    //重定位中断向量
    SCB->VTOR = APP_ADDRESS;
    //取 APP 的复位入口
    pFunction app_reset_handler = (pFunction)(*(__IO uint32_t*)(APP_ADDRESS + 4));
    //设置主栈指针： __set_MSP(*(uint32_t*)APP_ADDRESS) ，按 APP 的向量表重置栈。
    __set_MSP(app_sp);
    //再打开中断
    __enable_irq();
    //调用复位入口
    app_reset_handler();
  }
}

要点：

APP_ADDRESS 对齐到 0x200 （如 0x08002000 ）
__enable_irq() 放在跳转前，保证 APP 的 SysTick/中断可用

APP 工程链接设置（Keil/MDK 示例）

IROM1 Start： 0x08002000
IROM1 Size： 0x0000E000 （= 64KB - 8KB）
IRAM1 Start： 0x20000000
IRAM1 Size： 0x00005000 （20KB）

校验方法（强烈建议）：
查看 .map 文件或 .htm / .axf 导出信息，确认
- 向量表地址： 0x08002000
- $0\] MSP 在 0x20000000--0x20004FFF$

常见坑点与后果

未设置 SCB->VTOR 中断仍指向 Bootloader 的表，APP 执行期间会跑到 Bootloader 的中断函数，造成异常。
跳转前未重新开启中断 APP 的 HAL_Delay() 依赖 SysTick 中断，关闭后会卡死，表现为 LED 不再翻转。
Bootloader 与 APP 链接范围重叠互相覆盖，随机崩溃或不可预测行为。
APP_ADDRESS 未按 0x200 对齐 VTOR 设置可能不生效或行为不稳定。

烧录与启动流程推荐

使用调试器烧录 Bootloader 到 0x08000000 （8KB 内）。
将 APP 烧录到 0x08002000 （通过 Keil 的 IROM1 设置或自定义 scatter）。
复位芯片：Bootloader 自检后直接跳到 APP 运行；无 APP 则闪灯。

调试建议

在 Bootloader 中打印/或用 LED 标识：
- 进入 Bootloader、准备跳转、跳转失败等关键路径
在 APP 的 main() 入口临时加一行 __enable_irq();
- 观察是否恢复 HAL_Delay() ，帮助定位中断未开启问题
用 .map 文件确认向量表位置与入口地址
- 确认 [0] MSP 在 RAM、[1] Reset_Handler 在 Flash 且最低位=1（Thumb）

IAP（在线升级）扩展思路

层次化设计：Bootloader 负责通信与写 Flash，APP 专注业务逻辑
只擦/写 APP 区（1KB 页擦除），保护 Bootloader 区
在 Bootloader 中做固件校验（CRC/签名）与回滚策略
合理的接口与协议（UART/CAN/USB/SD 等），避免断电砖机

结论

"栈指针必须落在 SRAM 才算有效 APP"是一个高价值、自检快速的安全检查。
跳转前的一系列"清场"操作是为了给 APP 提供接近"复位启动"的干净环境，确保稳定性。
正确的内存布局与链接配置是基础：Bootloader 8KB 起始，APP 从 0x08002000 。
"栈指针必须落在 SRAM 才算有效 APP"是一个高价值、自检快速的安全检查。
跳转前的一系列"清场"操作是为了给 APP 提供接近"复位启动"的干净环境，确保稳定性。
正确的内存布局与链接配置是基础：Bootloader 8KB 起始，APP 从 0x08002000 。
实践中， SCB->VTOR 重定位与中断重新开启是避免卡死和异常的关键。
