通用定时器_测量PWM方波的周期和占空比案例

引言

前面介绍了触发信号、从模式以及PWM输入的相关基础知识，接下来我们就开始实战利用一下，来实现对输入的PWM方波的周期和占空比的测量。大家如果对触发信号、从模式这些还不太熟悉，可参见前面的博客如下：

通用定时器_触发信号、从模式和PWM输入-CSDN博客https://blog.csdn.net/2301_79475128/article/details/156339564?spm=1001.2014.3001.5501

一、相关寄存器介绍

我们先介绍一下利用从模式来实现时需要涉及的相关寄存器，前面说过，要实现占空比测量实际上利用的仍时输入捕获模式，只不过那是一个特例------PWM输入，经过前面介绍，我们可以知道实际上就是利用了两个定时器通道+从模式触发实现，因此这里涉及到的寄存器主要是基础的定时器配置相关的+输入捕获相关的+从模式触发相关的寄存器。

考虑到前面通用定时器学习已经多次叙述了基础的配置，因此这里不过多赘述，可参考下面输入捕获介绍的文章：

通用定时器_输入捕获介绍及案例实操-CSDN博客https://blog.csdn.net/2301_79475128/article/details/152608991 因此这里我主要介绍的是PWM输入需要增加配置的寄存器相关内容。

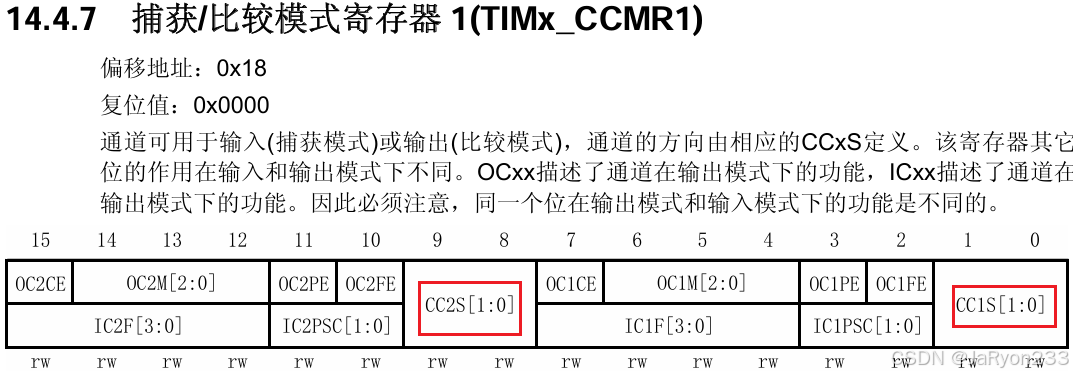

1.1 TIMx_CCMR1寄存器

这个寄存器在输入捕获内容介绍时其实说过，不过因为本次需要配置新的通道的输入，因此就再介绍一下。回顾前面说的PWM输入的方式，也就是使用通道1输入PWM波，然后经过滤波和边沿检测得到两路信号，分别给到通道1的IC1、一路交叉给到通道2的IC2去，因此这里我们需要增加TI1向IC2的映射关系，也就是配置CCMR1寄存器的CCxS。

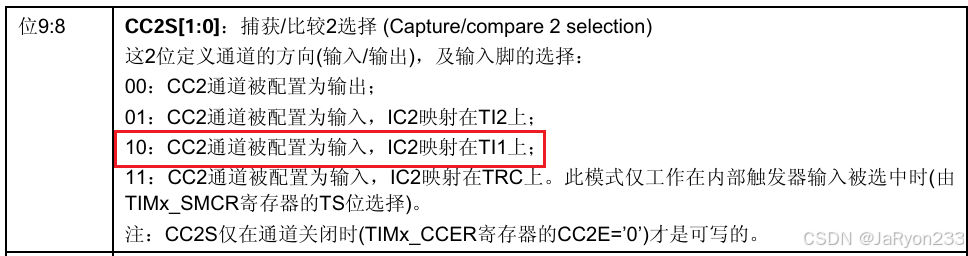

其中CC1S用于配置通道1的输入输出和信号映射关系，CC2S用于配置通道2的输入输出和信号映射关系：

参考代码如下：

cpp 复制代码

// CH1通道配置为输入，并IC1映射到TI1上：CCMR1_CC1S=01
TIM4->CCMR1 &= ~TIM_CCMR1_CC1S_1;
TIM4->CCMR1 |= TIM_CCMR1_CC1S_0;

// CH2通道配置为输入,IC2映射到TI1上： CCMR1_CC2S=10
TIM4->CCMR1 |= TIM_CCMR1_CC2S_1;
TIM4->CCMR1 &= ~TIM_CCMR1_CC2S_0;

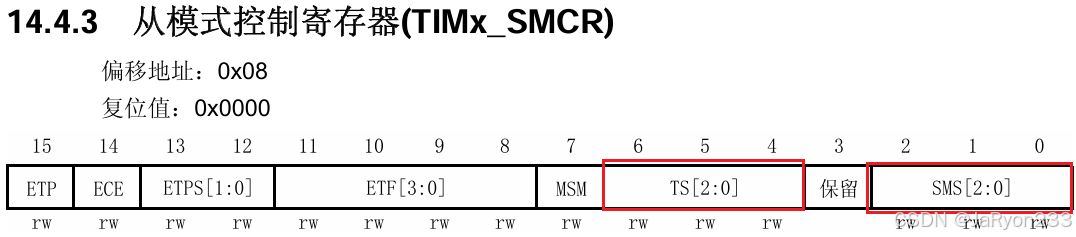

1.2 TIMx_SMCR寄存器

这个寄存器前面介绍从模式基础知识的时候已经提到过，也就是从模式控制寄存器，用于配置从模式相关内容。

本次主要配置的是触发信号选择以及从模式选择的内容。其中TS用于配置触发信号的选择，SMS用于配置从模式的选择：

根据前面对基础知识和实现占空比测量思路的描述，我们选择的是通道1的TI1FP1信号作为触发信号，然后选择复位模式作为从模式即可。参考代码如下：

cpp 复制代码

// 必须配置从模式控制器为复位模式 SMS=100， 触发输入信号为：TI1FP1 TS=101
TIM4->SMCR |= TIM_SMCR_TS_2;
TIM4->SMCR &= ~TIM_SMCR_TS_1;
TIM4->SMCR |= TIM_SMCR_TS_0;

TIM4->SMCR |= TIM_SMCR_SMS_2;
TIM4->SMCR &= ~(TIM_SMCR_SMS_1 | TIM_SMCR_SMS_0);

二、测量周期占空比案例

2.1 需求分析

用一个定时器的2个通道同时测量周期和占空比。

2.2 硬件设计

与前面输入捕获的案例相同，只是现在多一个占空比的测量，硬件连接上没有区别：

通用定时器_输入捕获介绍及案例实操-CSDN博客https://blog.csdn.net/2301_79475128/article/details/152608991 然后使用的单片机为STM32F103ZET6，使用TIM4和TIM5两个定时器，TIM5用于生成PWM波，TIM4用于测量生成的PWM波的周期和占空比。其中，TIM5使用的引脚为PB6（TIM5_CH2），TIM4使用的引脚为PA1（TIM4_CH2）。

2.3 软件设计

2.3.1 实现逻辑分析

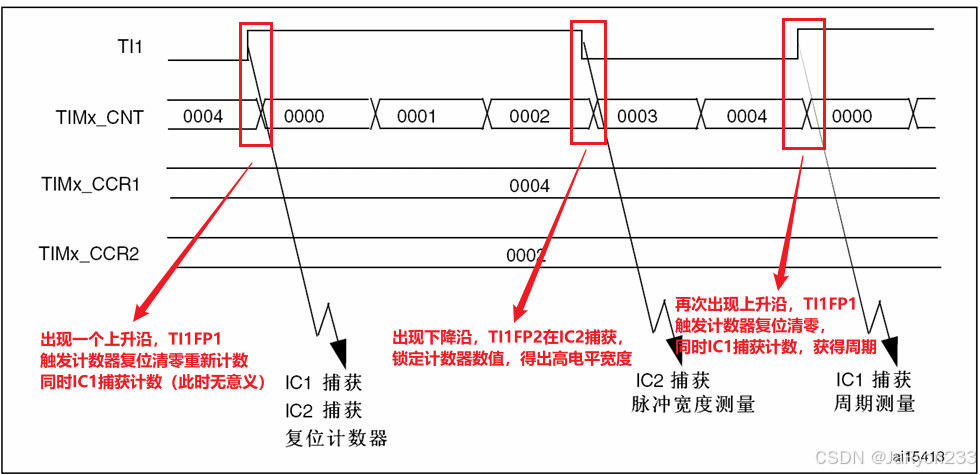

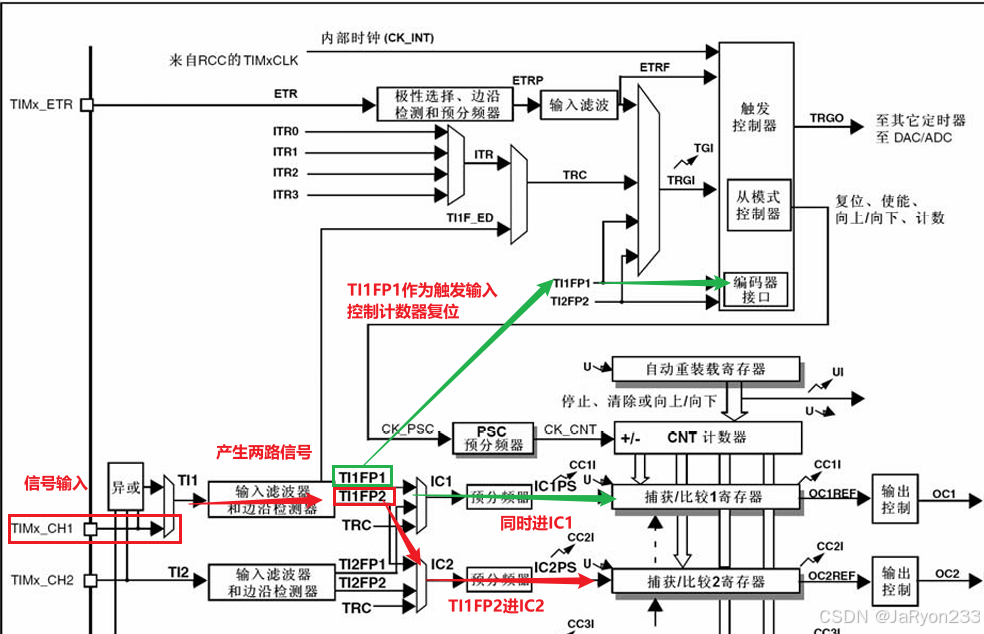

经过前面的介绍，其实软件部分的思路已经很清楚了，这里再以图示形式整理一下：

（1）PWM方波生成

1、TIM5基础配置（PA1引脚配置、预分频系数、自动重装载值、计数方向）

2、输出比较配置（CCR占空比初始值、输出通道输出、输出比较模式、通道极性）

3、TIM5对应通道使能

4、启动TIM5定时器（使能TIM5）

（2）PWM测量

1、TIM4基础配置（PB6，与上同理）

2、PWM输入-输入捕获配置

2.1 通道选择（通道1）

2.2 输入滤波选择（按需选择）

2.3 边沿检测（通道1检测上升沿、通道2检测下降沿）

2.4 模式与信号映射（通道1输入、直通映射TI1映射至IC1；通道2输入、TI1映射至IC2）

2.5 预分频（通道12均按需选择，默认不分频）

2.6 触发信号选择（使用TI1FP1作为触发输入）

2.7 从模式选择（使用复位模式作为从模式）

3、TIM4对应通道使能（CH1 CH2）

4、TIM4定时器启动（使能定时器）

（3）周期频率测量

捕获1寄存器记录的值即周期，倒数即频率，单位换算即可

（4）占空比测量

捕获2寄存器记录的值即占空比，单位换算即可

2.3.2 程序实现（寄存器方式）

根据上面的思路，实现起来就很简单了，秩序对照手册查看相关寄存器并进行配置即可。

2.3.2.1 TIM5初始化

笔者这里选择7200分频，也就是100us计数一次，然后重装载值给99，也就是计数100次，因此生成的PWM方波理论上周期为10ms，然后默认给的CCR为30，也就是占空比为30%，参考代码如下：

cpp 复制代码

void TIM5_Init(void)
{
    // 1. 开启时钟
    RCC->APB1ENR |= RCC_APB1ENR_TIM5EN;
    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;

    // 2. 配置GPIO工作模式 PA1：复用推挽输出模式 MODE-11 CNF-10
    GPIOA->CRL |= GPIO_CRL_MODE1;
    GPIOA->CRL |= GPIO_CRL_CNF1_1;
    GPIOA->CRL &= ~GPIO_CRL_CNF1_0;

    // 3. 设置定时器
    // 3.1 设置预分频值 72-1
    TIM5->PSC = 7200 - 1;

    // 3.2 设置重装载值 每10ms溢出一次 99
    TIM5->ARR = 100 - 1;

    // 3.3 设置计数方向
    TIM5->CR1 &= ~TIM_CR1_DIR;

    // 3.4 设置CCR2
    TIM5->CCR2 = 30;

    // 3.5 配置通道模式为输出 CC2S-00
    TIM5->CCMR1 &= ~TIM_CCMR1_CC2S;

    // 3.6 设置pwm模式1 OC2M-110
    TIM5->CCMR1 |= TIM_CCMR1_OC2M_2;
    TIM5->CCMR1 |= TIM_CCMR1_OC2M_1;
    TIM5->CCMR1 &= ~TIM_CCMR1_OC2M_0;

    // 3.7 设置通道极性 低电平有效
    TIM5->CCER |= TIM_CCER_CC2P;

    // 3.8 使能通道2
    TIM5->CCER |= TIM_CCER_CC2E;
}

2.3.2.2 定时器启停

笔者借鉴HAL中对定时器的启停控制方法，将开启和停止单独封装为函数。

cpp 复制代码

// 开启定时器
void TIM5_Start(void)
{
    TIM5->CR1 |= TIM_CR1_CEN;
}

// 关闭定时器
void TIM5_Close(void)
{
    TIM5->CR1 &= ~TIM_CR1_CEN;
}

2.3.2.3 占空比设置

实际上就是比较值CCR2，这里封装成函数，方便修改。

cpp 复制代码

// 设置pwm占空比
void TIM5_SetDutyCycle(uint8_t dutyCycle)
{
    TIM5->CCR2 = dutyCycle;
}

2.3.2.4 TIM4初始化

TIM4用于测量PWM波，因此其频率主要影响的是可测量PWM频率的范围，首先重装载值直接拉满65535，其次预分频这里给71，也就是72分频得1MHz ，对于测量100Hz的PWM波绰绰有余。需要注意的是，由于是测量外部输入的PWM波，因此对应的定时器通道引脚应设置为浮空输入模式。

cpp 复制代码

void TIM4_Init(void)
{
    // 1. 开启时钟
    RCC->APB1ENR |= RCC_APB1ENR_TIM4EN;
    RCC->APB2ENR |= RCC_APB2ENR_IOPBEN;

    // 2. 配置GPIO工作模式 浮空输入 MODE-00 CNF-01
    GPIOB->CRL &= ~GPIO_CRL_MODE6;
    GPIOB->CRL |= GPIO_CRL_CNF6_0;
    GPIOB->CRL &= ~GPIO_CRL_CNF6_1;

    // 设置定时器
    // 3. 时基单元
    // 3.1 设置预分频值 72 1MHz
    TIM4->PSC = 72 - 1;

    // 3.2 设置重装载值 最大，避免溢出 65535
    TIM4->ARR = 65536 - 1;

    // 3.3 设置计数方向
    TIM4->CR1 &= ~TIM_CR1_DIR;

    // 4. 配置通道
    // 4.1 选择通道1
    TIM4->CR2 &= ~TIM_CR2_TI1S;

    // 4.2 设置通道1滤波
    TIM4->CCMR1 &= ~TIM_CCMR1_IC1F;

    // 4.3 设置极性 上升沿
    TIM4->CCER &= ~TIM_CCER_CC1P;

    // 通道2：下降沿
    TIM4->CCER |= TIM_CCER_CC2P;

    // 4.4 配置通道1为输入模式，直接映射IT1 CC1S-01
    TIM4->CCMR1 &= ~TIM_CCMR1_CC1S_1;
    TIM4->CCMR1 |= TIM_CCMR1_CC1S_0;

    // 通道2：IT1映射到IC1上 CC2S - 10
    TIM4->CCMR1 |= TIM_CCMR1_CC2S_1;
    TIM4->CCMR1 &= ~TIM_CCMR1_CC2S_0;

    // 4.5 设置预分频 触发上升沿直接捕获一次IC1PSC-00
    TIM4->CCMR1 &= ~TIM_CCMR1_IC1PSC;

    // 通道2：预分频
    TIM4->CCMR1 &= ~TIM_CCMR1_IC2PSC;

    // 4.6 设置触发模式 TS - 101
    TIM4->SMCR |= TIM_SMCR_TS_2;
    TIM4->SMCR &= ~TIM_SMCR_TS_1;
    TIM4->SMCR |= TIM_SMCR_TS_0;

    // 4.7 设置模式：复位模式 SMS - 100
    TIM4->SMCR |= TIM_SMCR_SMS_2;
    TIM4->SMCR &= ~TIM_SMCR_SMS_1;
    TIM4->SMCR &= ~TIM_SMCR_SMS_0;

    // 4.8 使能通道1
    TIM4->CCER |= TIM_CCER_CC1E;

    // 通道2：使能
    TIM4->CCER |= TIM_CCER_CC2E;
}

2.3.2.5 TIM4定时器启停

同样也是定时器停止和启动单独封装。

cpp 复制代码

// 开启定时器
void TIM4_Start(void)
{
    TIM4->CR1 |= TIM_CR1_CEN;
}

// 关闭定时器
void TIM4_Close(void)
{
    TIM4->CR1 &= ~TIM_CR1_CEN;
}

2.3.2.6 周期占空比测量

根据前面逻辑分析，我们知道周期是由通道1的捕获寄存器捕获计数值而来，所以直接获取TIM4的CCR1，然后进行单位换算即可。

cpp 复制代码

// 读取pwm的周期，单位us，返回为ms
double TIM4_GetDutyCycle(void)
{
    return TIM4->CCR1 / 1000.0;
}

// 读取频率
double TIM4_GetFreq(void)
{
    return 1000000.0 / TIM4->CCR1;
}

然后占空比也就是有效电平宽度，根据前面分析我们利用的通道2捕获了高电平宽度的时间，因此占空比就和TIM4的CCR2有关，当然这里可能需要考虑一下PWM波的有效电平，如果是高电平那么直接就是CCR2的值与周期值之比，反之需要100-才是，同时这里也需要先进行单位换算。

cpp 复制代码

// 获取占空比
double TIM4_GetPwmDuty(void)
{
    return 1.0 - TIM4->CCR2 * 1.0 / TIM4->CCR1;
}

2.3.2.7 主程序实现

最后写一下main程序即可。笔者逻辑就是初始化后1s打印一次测量数据。

cpp 复制代码

/*
 * @Description:
 * @version:
 * @Author: BreezeJuvenile
 * @Date: 2025-03-01 20:49:32
 * @LastEditors: BreezeJuvenile
 * @LastEditTime: 2025-03-06 19:38:00
 */
#include "usart.h"
#include "tim5.h"
#include "tim4.h"
#include "Delay.h"

int main(void)
{
	// 1. 初始化
	USART_Init();
	TIM5_Init();
	TIM4_Init();

	printf("Hello, World!\n");

	// 2. 开启定时器
	TIM5_Start();
	TIM4_Start();

	// 死循环保持状态
	while (1)
	{
		// 打印周期频率数据
		printf("T = %.2f ms, f = %.2f Hz, d = %.2f %%\n", TIM4_GetDutyCycle(), TIM4_GetFreq(), 100 * TIM4_GetPwmDuty());

		// 延时1s
		Delay_ms(1000);
	}
}

2.3.2.8 测试效果

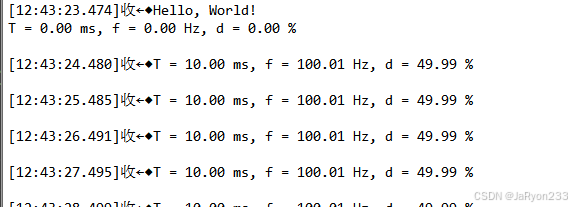

对代码进行编译和烧录后得到下图效果。

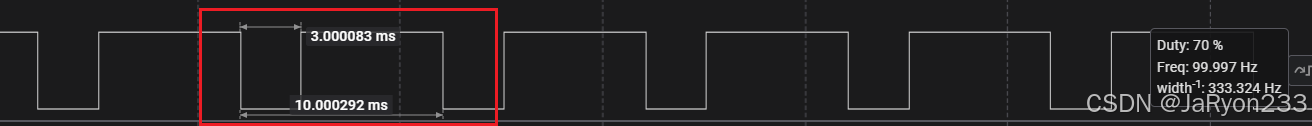

同时，我们可以借助逻辑分析仪看看波形，检查是否一致。

很明显是一致的，因此说明程序没有什么问题。

2.3.3 程序实现（HAL库方式）

接下来，我们使用HAL库方式实现一下。利用HAL库实现就能省略大量工作，直接图形化配置，然后简单在主函数写几句即可。

1、新建HAL库工程

进入STM32CubeMX中，选择MCU型号后打开。

2、进行图形化配置

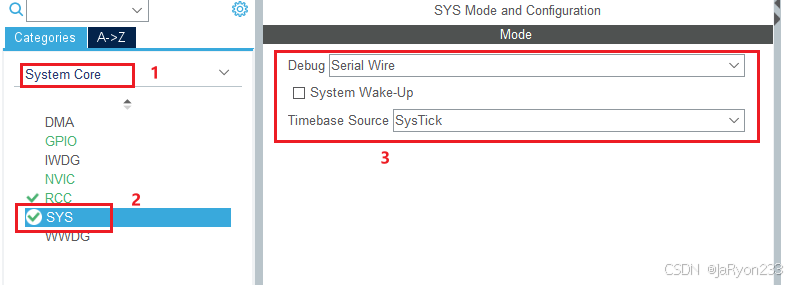

2.1 系统核心中的调试器配置

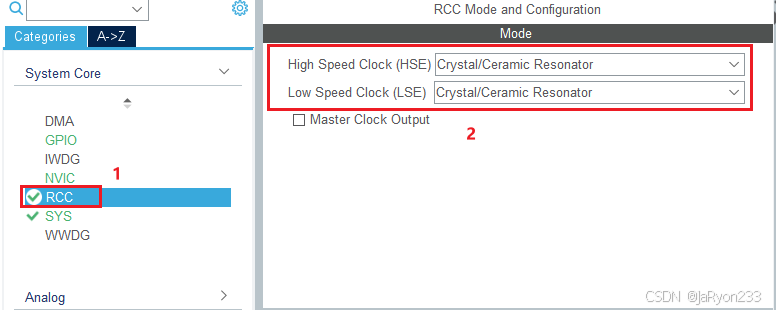

2.2 时钟配置

2.3 串口1配置

用于打印测量数据，简单设置为异步即可。后面注意keil勾选micro Lib，然后重定向printf就好了。

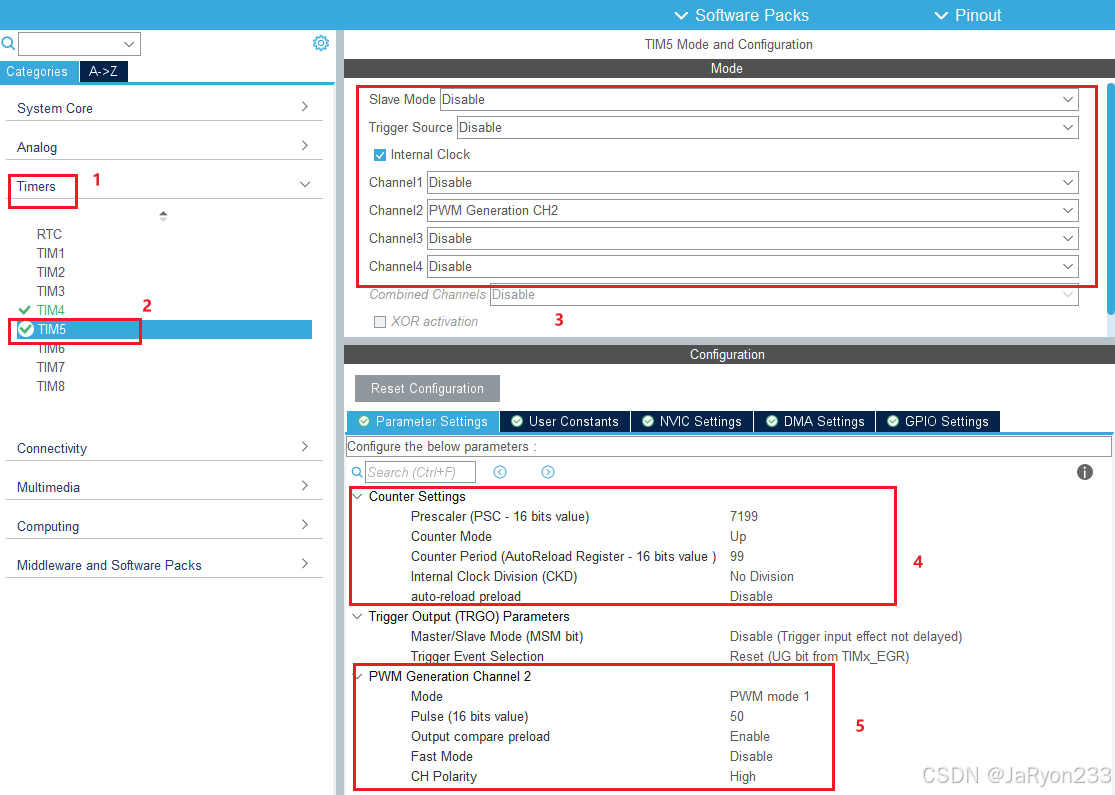

2.4 TIM5配置

这里是用于生成PWM波的，配置如下

这里我配置的高电平为有效电平，同时比较值为50，即占空比50%。

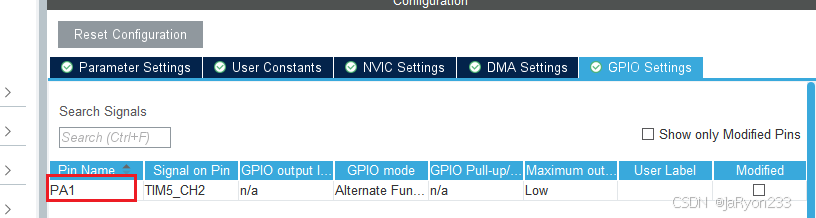

这里稍微检查一下引脚是不是PA1

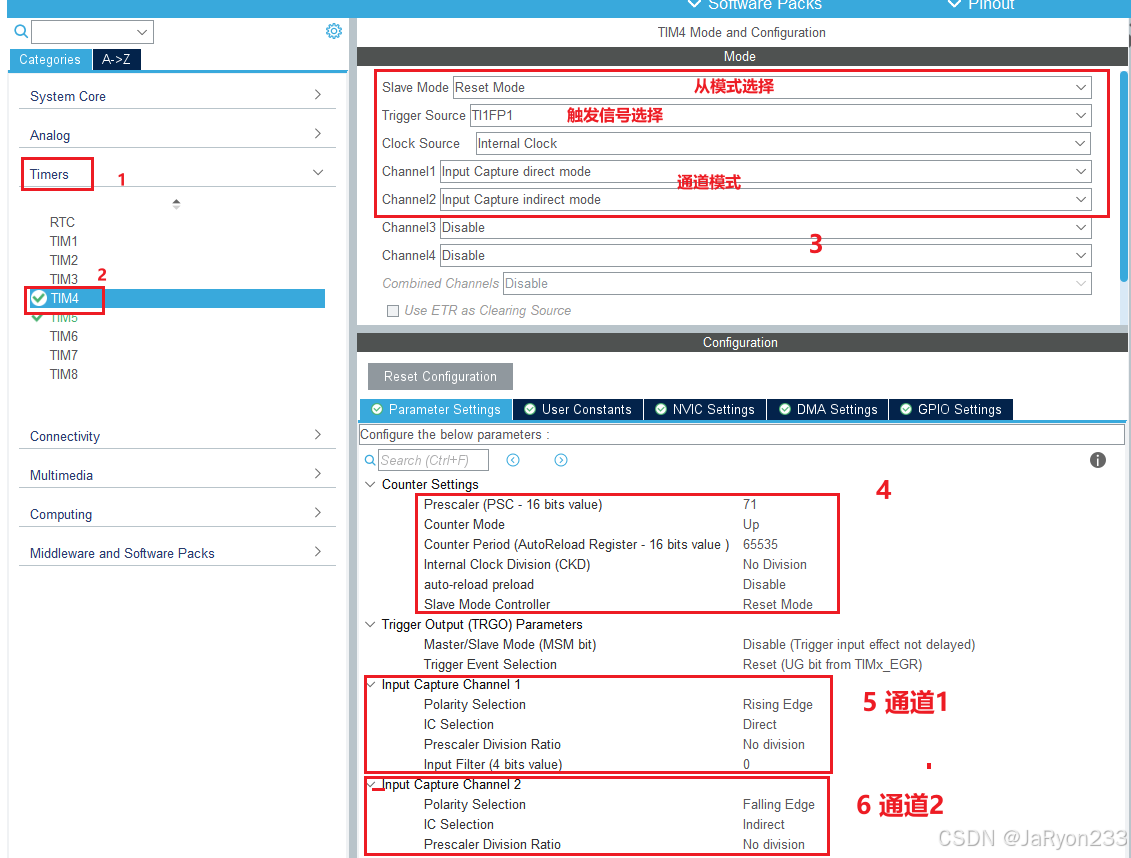

2.4 TIM4配置

TIM4是用于测量生成的PWM，所以相对多一些，配置如下

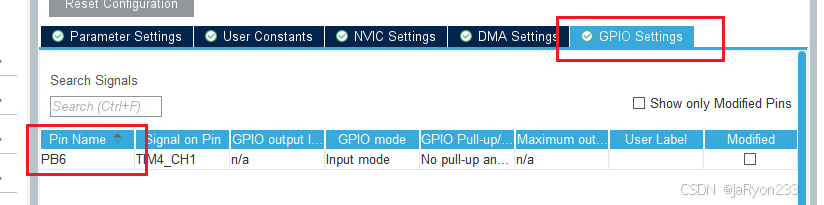

这里同样检查一下引脚是不是PB6，如果不是的话可能是HAL选择的重映射引脚，只需自己修改一下（先重置原本引脚状态，然后选择PB6引脚作为TIM4的通道1功能），不过此时修改后需要重新配置上述内容，可能稍显麻烦。

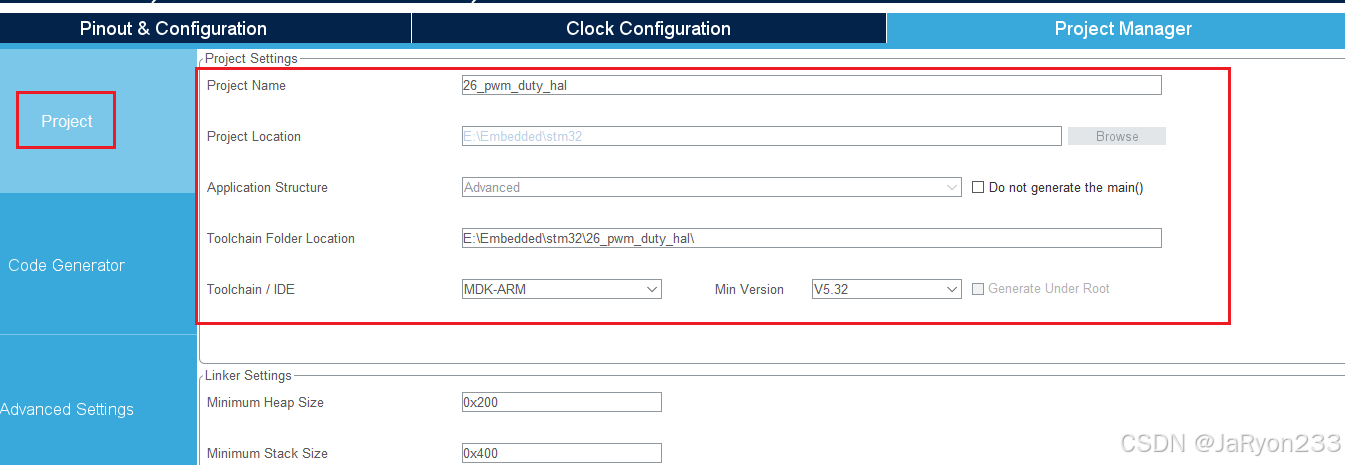

2.5 工程管理配置

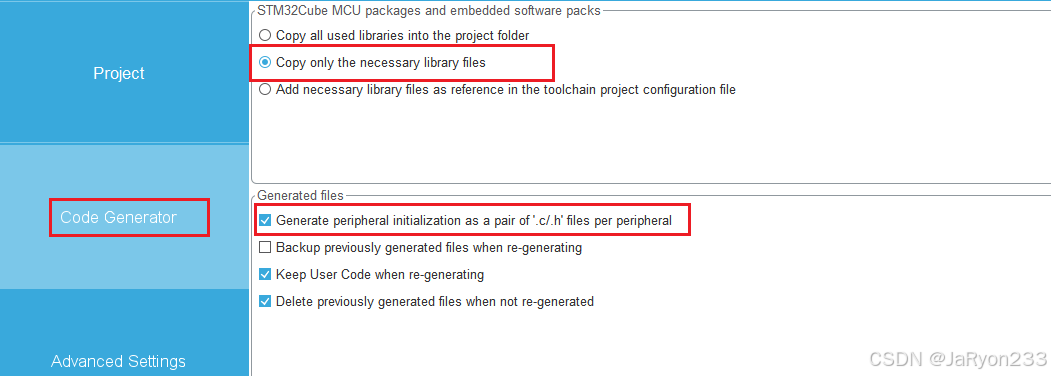

这里就是对该工程命名和结构的设置了，主要注意工程路径选择、工具链设置等，配置如下

2.6 生成代码

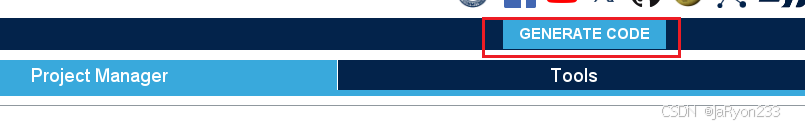

最后点击生成代码即可。

3、配置keil相关内容

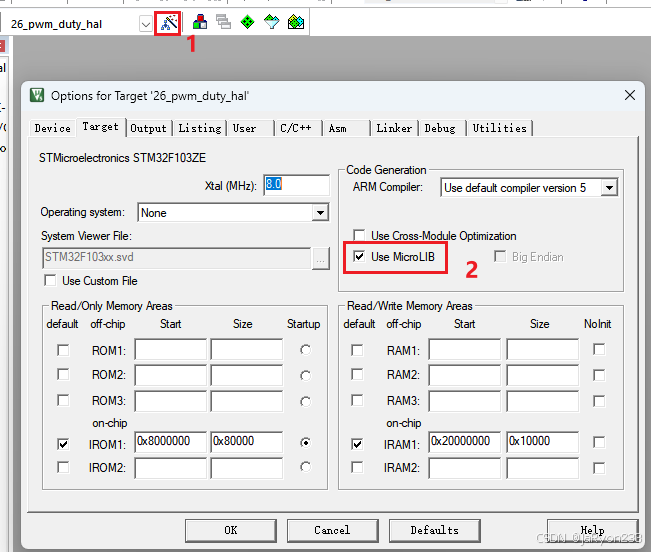

图形化配置完成后，将工程用keil打开，进入魔术棒配置一下相关内容。

首先这个是串口重定向printf准备的。

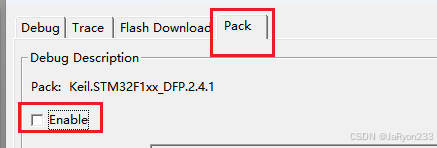

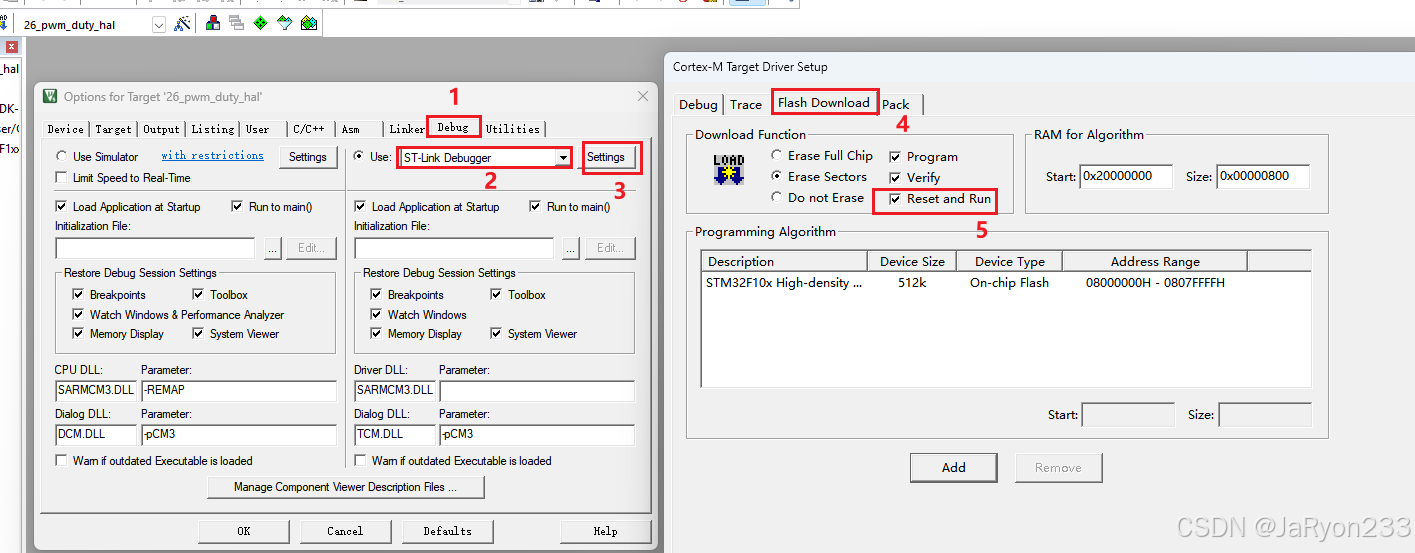

然后这是调试器相关设置。

最后不要忘记保存确认了。

4、在VSCode中完善程序逻辑

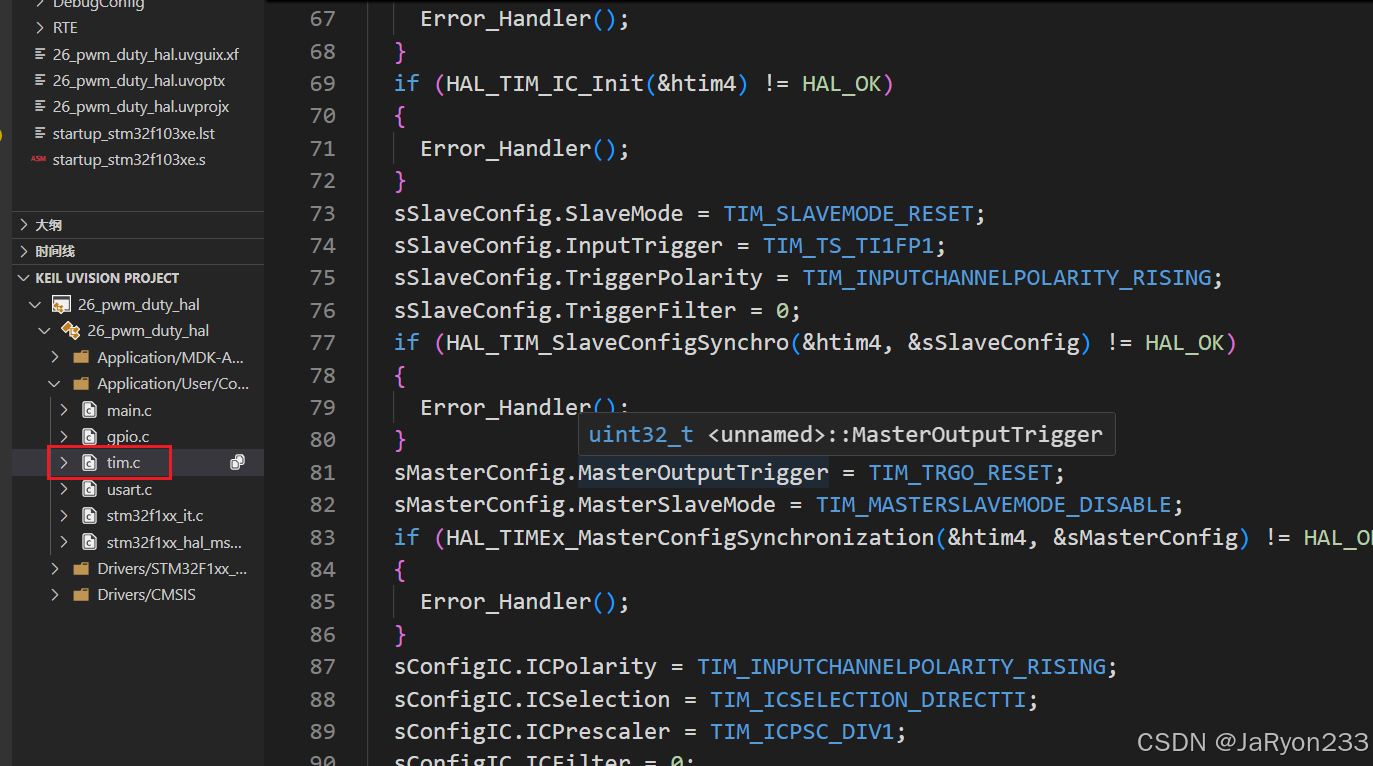

如果希望检查一下自动生成的相关初始化代码，比如定时器的，可以自行查看

接着我们来完善一下相关代码。

4.1 串口重定向

这部分是为打印测量数据准备，主要是在usart.c中重写一下fputc函数即可，注意引入stdio.h头文件。

cpp 复制代码

// 重写fputc()函数
int fputc(int ch, FILE * file)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 1000);
  return ch;
}

4.2 测量周期和占空比函数实现

这里和前面寄存器实现其实一样的，区分在于这里是直接调用HAL库函数，关于库函数我怎么知道，那可以网上搜一下或者其他办法，记得就行。

我们在tim.c中对应位置进行自定义实现一下：

cpp 复制代码

/* USER CODE BEGIN 1 */

// 获取pwm周期
double TIM4_GetPWMCycle(void)
{
  return __HAL_TIM_GetCompare(&htim4, TIM_CHANNEL_1) / 1000.0;
}

// 获取PWM频率
double TIM4_GetPWMFreq(void)
{
  return 1000000.0 / __HAL_TIM_GetCompare(&htim4, TIM_CHANNEL_1);
}

// 获取pwm占空比
double TIM4_GetPWMDuty(void)
{
  return __HAL_TIM_GetCompare(&htim4, TIM_CHANNEL_2) * 1.0 / __HAL_TIM_GetCompare(&htim4, TIM_CHANNEL_1);
}

/* USER CODE END 1 */

当然，不要忘记在头文件声明这三个自定义的函数。

4.3 主函数初始化和数据打印

最后，补充主函数逻辑即可。由于HAL库将定时器启停单独封装函数，因此首先在main函数的while循环之前需要启动定时器相应的通道：

cpp 复制代码

  /* USER CODE BEGIN 2 */

  // 开启时钟
  HAL_TIM_PWM_Start(&htim5, TIM_CHANNEL_2);
  HAL_TIM_IC_Start(&htim4, TIM_CHANNEL_1);
  HAL_TIM_IC_Start(&htim4, TIM_CHANNEL_2);

  printf("Hello, World!\n");

  /* USER CODE END 2 */

这里加了个打印提示，各位随意。

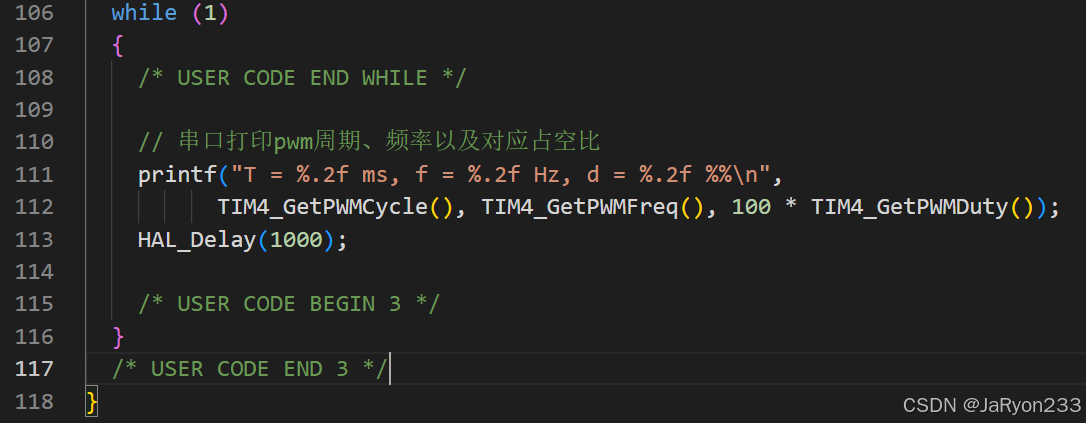

然后while循环每秒打印测量数据即可。

至此基于HAL库的程序也写完了，接着进行烧录测试看看效果。

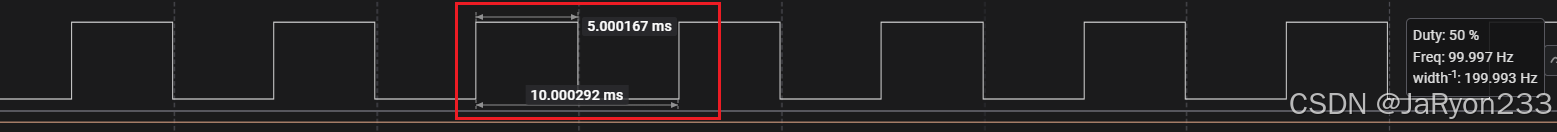

5、测试效果

很显然测量没有问题。

三、总结

本文详细介绍了利用STM32定时器测量PWM波形周期和占空比的方法。通过配置TIM5生成PWM波形，TIM4作为输入捕获测量波形参数。文章分别从寄存器配置和HAL库实现两种方式展开：寄存器方式详细说明了CCMR1、SMCR等关键寄存器的配置，并给出了完整的代码实现；HAL库方式则通过STM32CubeMX图形化配置简化开发流程。两种方法最终都能准确测量PWM波形的周期、频率和占空比，实测结果与逻辑分析仪验证一致。

以上便是本次文章的所有内容，欢迎各位朋友在评论区讨论，本人也是一名初学小白，愿大家共同努力，一起进步吧！

鉴于笔者能力有限，难免出现一些纰漏和不足，望大家在评论区批评指正，谢谢！
