PlantUML--结合大模型快速出土

--# PlantUML 是什么？

文本生成图 的开源工具：用简洁 DSL 写出类图、时序图、用例图、活动图、组件图、部署图、ER 图等。
可版本化：图=文本，天然适合 Git；适合评审与审计。
自托管 & 离线：局域网可部署渲染服务；也能在 VSCode、JetBrains 插件里本地预览。
常用场景：系统设计评审、接口协作、教学文档、运维拓扑、研发规范化文档。

一键自托管（可选）

bash 复制代码

version: '3.8'

services:
  plantuml:
    image: plantuml/plantuml-server:tomcat
    container_name: plantuml
    ports:
      - "8081:8080"
    restart: unless-stopped

渲染入口（示意）：http://<host>:8081/uml/... 或 http://<host>:9000/plantuml/svg/<base64文本>

自然语言 → 大模型 → PlantUML：实战示例

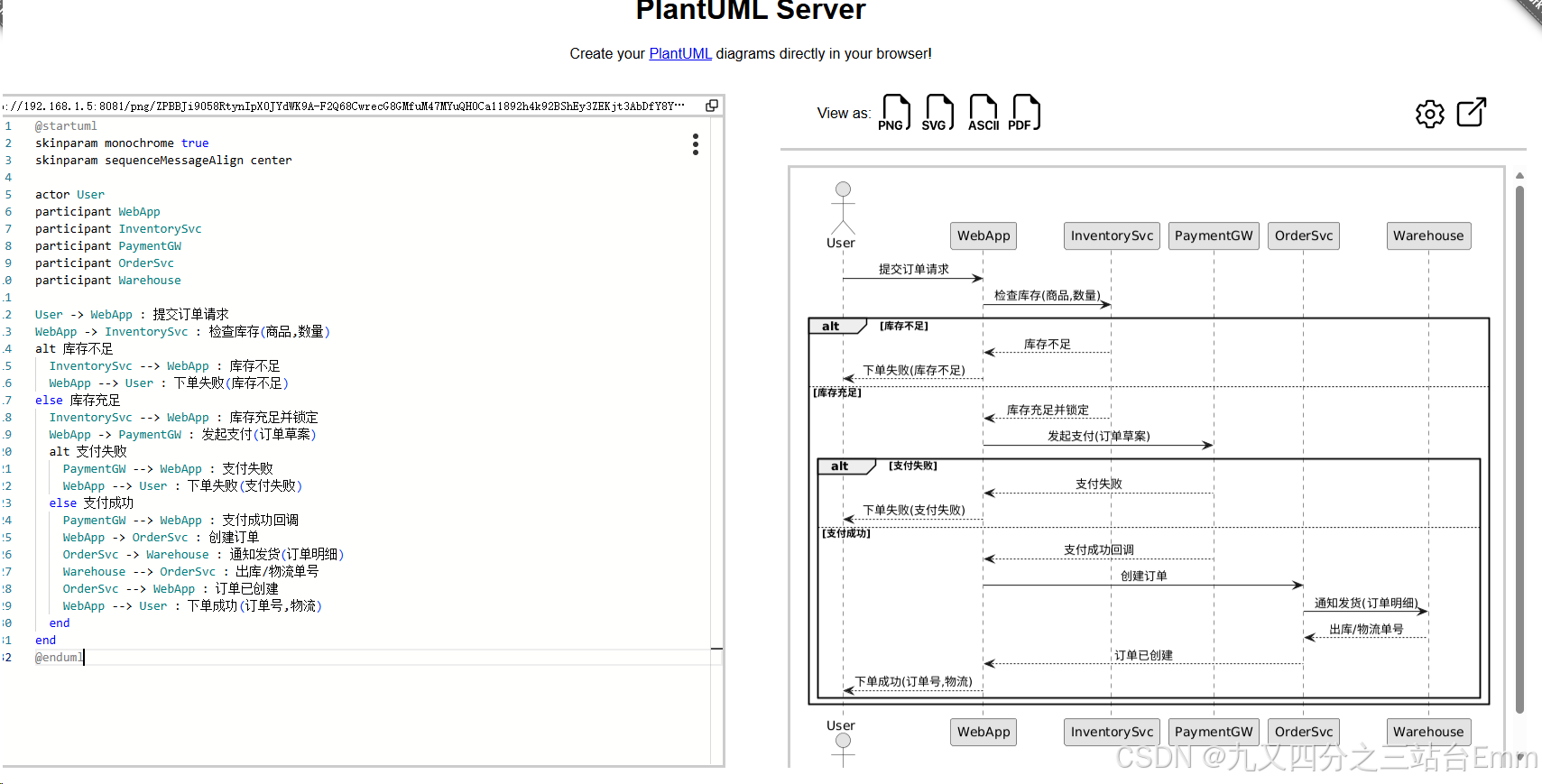

示例一：时序图（订单流程）

1）自然语言描述

用户提交订单 → 系统检查库存；若不足提示失败，否则锁定库存 → 用户发起支付 → 支付网关回调成功 → 订单服务创建订单 → 通知仓库发货。

2）大模型抽取到的参与者与交互

参与者：User、WebApp、InventorySvc、PaymentGW、OrderSvc、Warehouse
关键分支：库存是否充足；支付是否成功

3）PlantUML 代码（复制即可渲染）

plantuml 复制代码

@startuml
skinparam monochrome true
skinparam sequenceMessageAlign center

actor User
participant WebApp
participant InventorySvc
participant PaymentGW
participant OrderSvc
participant Warehouse

User -> WebApp : 提交订单请求
WebApp -> InventorySvc : 检查库存(商品,数量)
alt 库存不足
  InventorySvc --> WebApp : 库存不足
  WebApp --> User : 下单失败(库存不足)
else 库存充足
  InventorySvc --> WebApp : 库存充足并锁定
  WebApp -> PaymentGW : 发起支付(订单草案)
  alt 支付失败
    PaymentGW --> WebApp : 支付失败
    WebApp --> User : 下单失败(支付失败)
  else 支付成功
    PaymentGW --> WebApp : 支付成功回调
    WebApp -> OrderSvc : 创建订单
    OrderSvc -> Warehouse : 通知发货(订单明细)
    Warehouse --> OrderSvc : 出库/物流单号
    OrderSvc --> WebApp : 订单已创建
    WebApp --> User : 下单成功(订单号,物流)
  end
end
@enduml

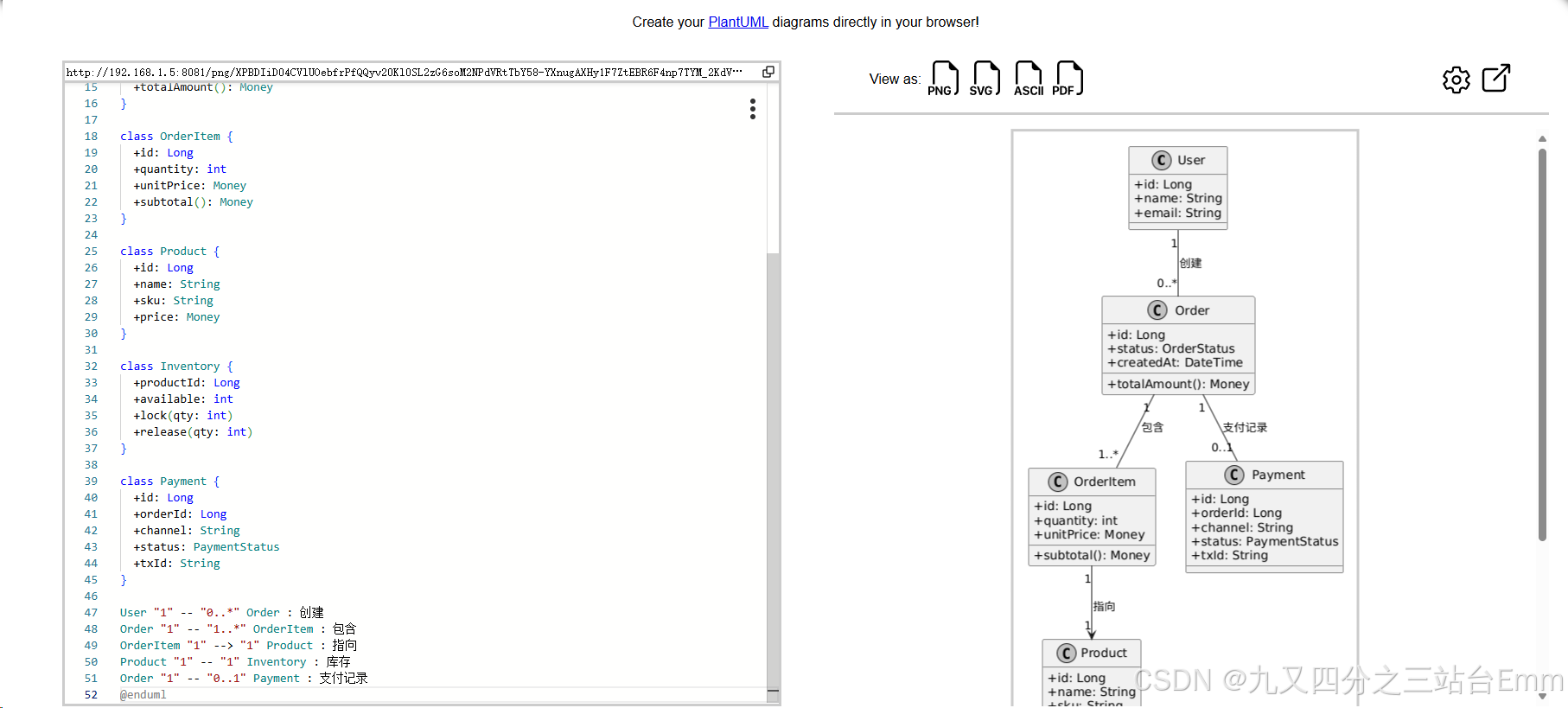

示例二：类图（领域建模）

1）自然语言描述

系统包含用户、商品、订单、订单项、支付记录、库存记录。一个订单属于一个用户，订单包含多个订单项；订单项指向一个商品。支付记录与订单一对一。商品与库存记录一对一。

2）PlantUML 代码

plantuml 复制代码

@startuml
skinparam classAttributeIconSize 0
skinparam monochrome true

class User {
  +id: Long
  +name: String
  +email: String
}

class Order {
  +id: Long
  +status: OrderStatus
  +createdAt: DateTime
  +totalAmount(): Money
}

class OrderItem {
  +id: Long
  +quantity: int
  +unitPrice: Money
  +subtotal(): Money
}

class Product {
  +id: Long
  +name: String
  +sku: String
  +price: Money
}

class Inventory {
  +productId: Long
  +available: int
  +lock(qty: int)
  +release(qty: int)
}

class Payment {
  +id: Long
  +orderId: Long
  +channel: String
  +status: PaymentStatus
  +txId: String
}

User "1" -- "0..*" Order : 创建
Order "1" -- "1..*" OrderItem : 包含
OrderItem "1" --> "1" Product : 指向
Product "1" -- "1" Inventory : 库存
Order "1" -- "0..1" Payment : 支付记录
@enduml

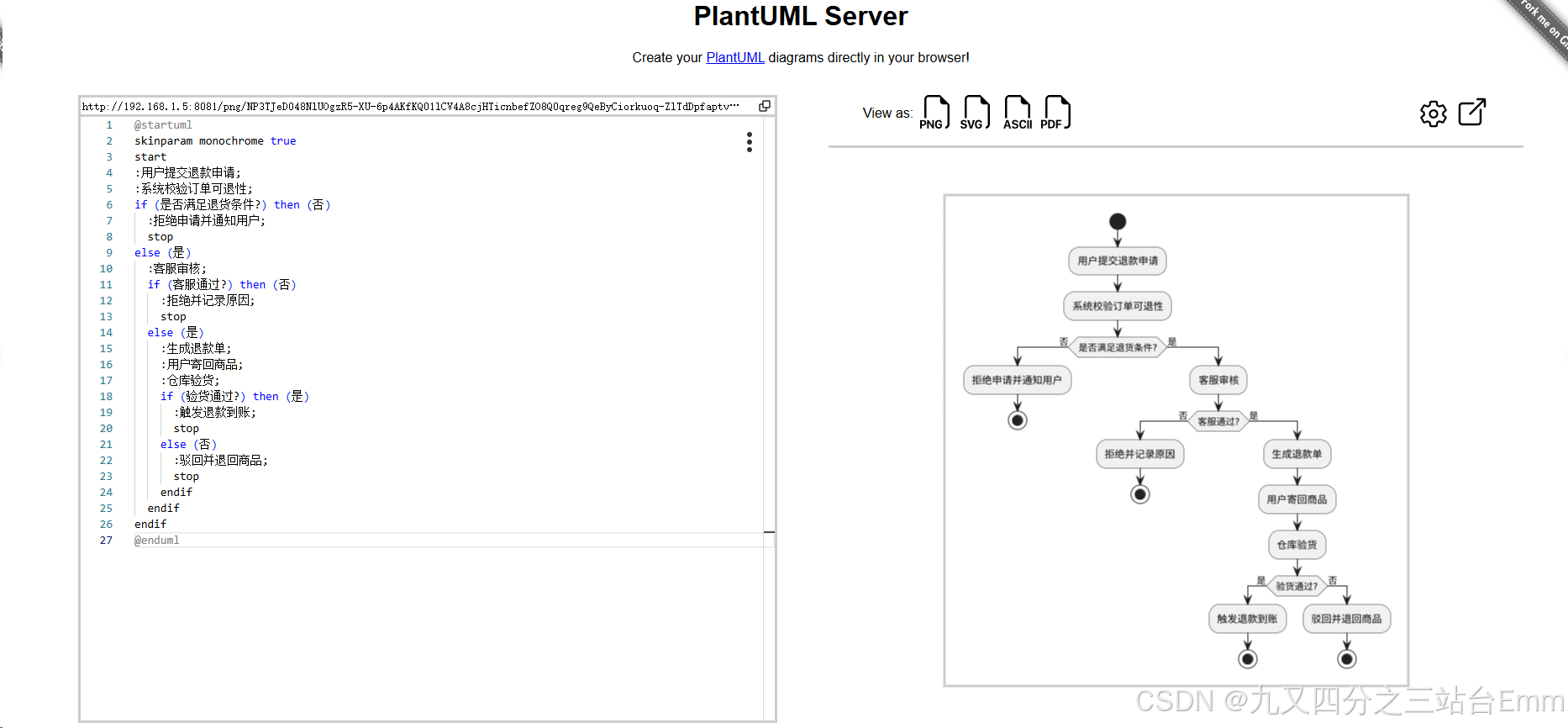

示例三：活动图（退款审批流）

自然语言 → PlantUML

plantuml 复制代码

@startuml
skinparam monochrome true
start
:用户提交退款申请;
:系统校验订单可退性;
if (是否满足退货条件?) then (否)
  :拒绝申请并通知用户;
  stop
else (是)
  :客服审核;
  if (客服通过?) then (否)
    :拒绝并记录原因;
    stop
  else (是)
    :生成退款单;
    :用户寄回商品;
    :仓库验货;
    if (验货通过?) then (是)
      :触发退款到账;
      stop
    else (否)
      :驳回并退回商品;
      stop
    endif
  endif
endif
@enduml

在你的环境里如何"自动出图"

方式A：文档内联渲染
- VSCode + PlantUML 插件，或 JetBrains + PlantUML Integration，实时预览。
方式B：CI 批量导出
- 用 PlantUML CLI 或 Kroki，在 CI（GitLab CI/GitHub Actions）里把 *.puml 转为 SVG/PNG，保证文档和图同步。
方式C：自托管渲染服务
- 上面 Docker 启动的 PlantUML/Kroki 服务，文档系统（Wiki.js、BookStack、MkDocs）可直接请求服务端生成图。
